Огляд і тестування материнської плати ASUS SABERTOOTH Z170 S

На початку 2016 року компанія ASUS поряд з іншими новинками анонсувала материнську плату ASUS SABERTOOTH Z170 S − модифіковану версію вже добре нам знайомої ASUS SABERTOOTH Z170 MARK 1. При першому погляді на обидві моделі в очі кидається друкована плата білого кольору в новинки, а також відсутність основного захисного пластикового кожуха.

ASUS SABERTOOTH Z170 S

Давайте проаналізуємо, чи є в неї які-небудь додаткові відмінності від розглянутої раніше моделі:



ASUS SABERTOOTH Z170 MARK 1

ASUS SABERTOOTH Z170 S

USB 3.1

зовнішні / внутрішні

2/0

2/0

USB 3.0

зовнішні / внутрішні

2/4

2/4

USB 2.0

зовнішні / внутрішні

5/4

5/4

Оперативна пам'ять

4 x DIMM

до 64 ГБ

 4 x DIMM

до 64 ГБ

PCIe 3.0 x16

3

x16

x8+x8

x8+x8+x4

3

x16

x8+x8

x8+x8+x4

PCIe 3.0 x1

3

3

Відеовиходи

HDMI

DisplayPort

HDMI

DisplayPort

Аудіовиходи

5
Optical S/PDIF-out

5
Optical S/PDIF-out

SATA 6 Гбіт/с

2

2

SATA Express

2

2

M.2 Socket 3

1

1

LAN

Intel WGI219V

Realtek RTL8111H

Intel WGI218V

Фази живлення

12

12

Формат

ATX

ATX

Як бачимо, ASUS SABERTOOTH Z170 S оснащена тільки одним мережевим контролером, а в іншому обидві моделі пропонують абсолютно ідентичне оснащення. Додатково відзначимо більш скромний комплект поставки в новинки, який позбавлений набору термодавачів, а також плати розширення ASUS HYPER M.2 X4 MINI. Усе це в цілому дозволяє сподіватися на більш доступну вартість, яка на момент підготовки даного матеріалу невідома.

А тепер пропонуємо перейти безпосередньо до огляду й більш докладно дослідити усі її особливості. Специфікація материнської плати ASUS SABERTOOTH Z170 S:

Виробник і модель

ASUS SABERTOOTH Z170 S (rev 1.01)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-2400 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

3 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

2 x SATA 6 Гбіт/с

2 x SATA Express (кожен сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC1150

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

6 x роз’ємів підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

2 х роз’єми підключення допоміжних вентиляторів (1 х 4-контактний і 1 х 3-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 2.0

1 х TUF Detective USB

1 x Optical S/PDIF out

5 x аудіопортів

1 х клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 x TPM

1 х Thunderbolt

1 x S/PDIF out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS SABERTOOTH Z170 S ASUS SABERTOOTH Z170 S

Материнська плата ASUS SABERTOOTH Z170 S постачається в картонній коробці з хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS SABERTOOTH Z170 S

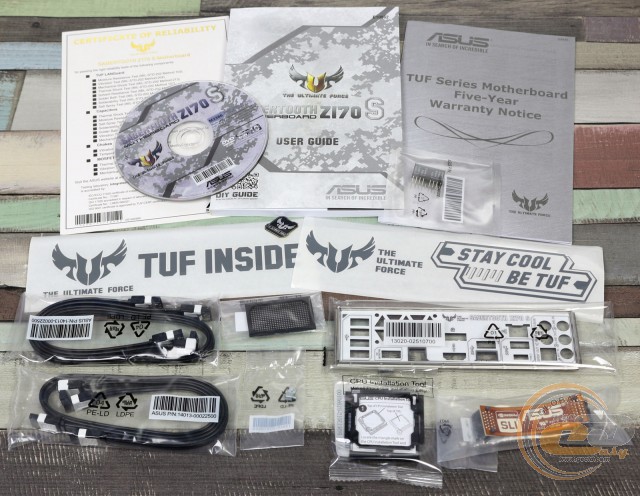

У коробці з ASUS SABERTOOTH Z170 S ми виявили хороший набір аксесуарів, а саме:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири кабелі SATA;
  • набір ASUS Q-Connectors;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS SABERTOOTH Z170 S

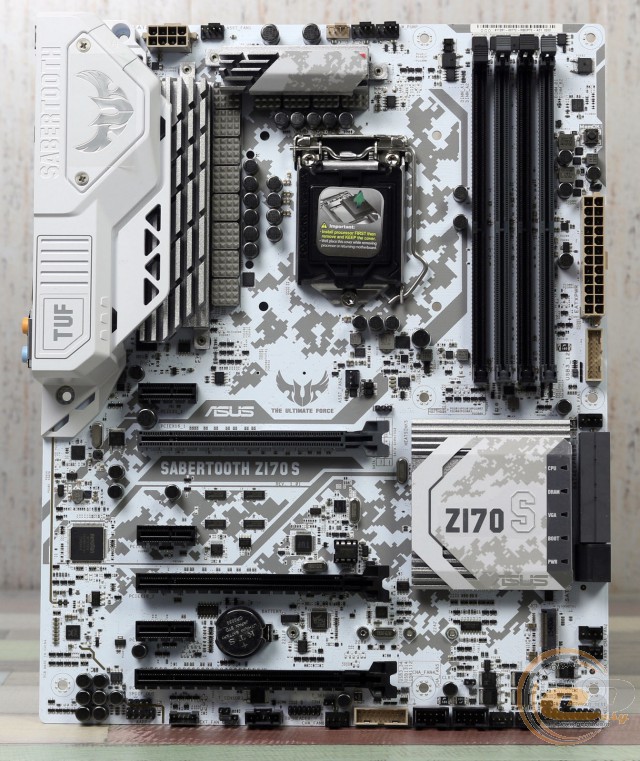

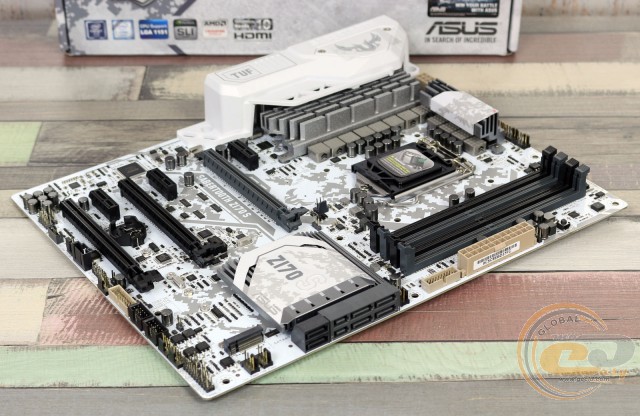

Новинка виконана на друкованій платі білого кольору формату ATX і вигідно відрізняється стильним оформленням у зимовому піксельному камуфляжі. Окремо відзначимо наявність захисного кожуха над інтерфейсною панеллю.

Говорячи про компонування та зручність складання системи, варто згадати дещо перевантажений різними інтерфейсами нижній край текстоліту. В іншому ж ніяких претензій у нас не виникло, оскільки розташування усіх елементів досить продумане та зручне.

ASUS SABERTOOTH Z170 S

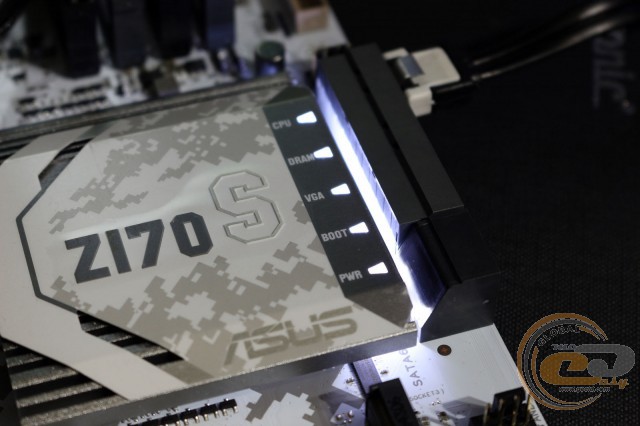

Окремо виділимо наявність світлодіодного підсвічування на радіаторі охолодження чіпсету, яке несе на собі додаткову функцію своєрідного діагностичного LED-індикатора.

ASUS SABERTOOTH Z170 S

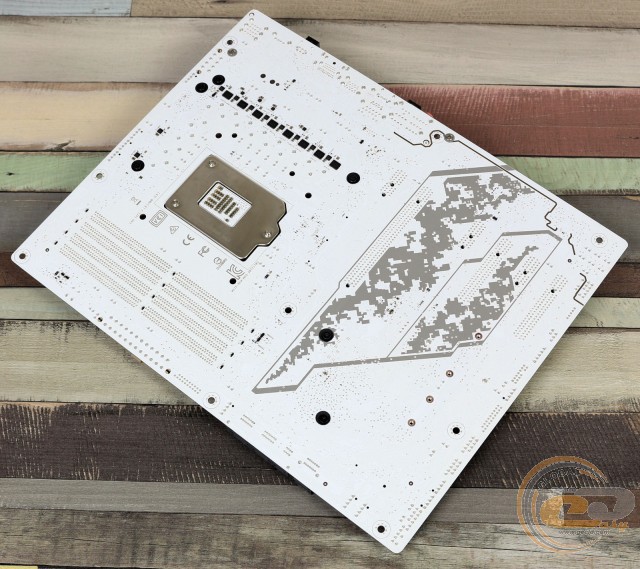

Поглянувши на зворотну сторону ASUS SABERTOOTH Z170 S, можна відзначити стандартну опорну пластину процесорного роз’єму та кріпильні гвинти радіаторів системи охолодження.

ASUS SABERTOOTH Z170 S

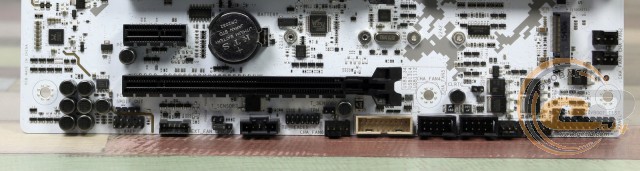

У нижній частині новинки розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF out; порти TPM і Thunderbolt; роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу); три із шести роз’ємів системних вентиляторів, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі силами чіпсету реалізована підтримка дев'яти портів USB 2.0 (чотирьох внутрішніх та п'яти на інтерфейсній панелі) і шести USB 3.0 (чотирьох внутрішніх та двох зовнішніх).

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

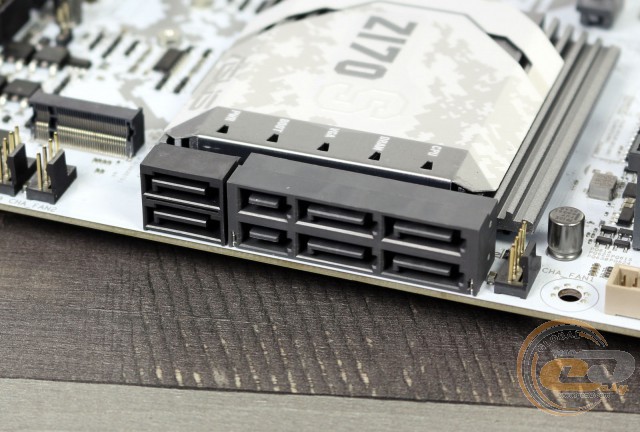

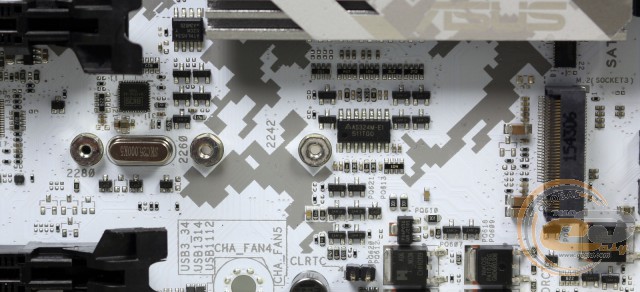

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), двома портами SATA 6 Гбіт/с, а також двома SATA Express, кожен з яких сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. При цьому є одне обмеження: якщо роз’єм M.2 Socket 3 функціонує в режимі «SATA», то один порт SATA Express («SATA Express_1») буде відключений. Усі інтерфейси реалізовані силами мікросхеми Intel Z170.

ASUS SABERTOOTH Z170 S

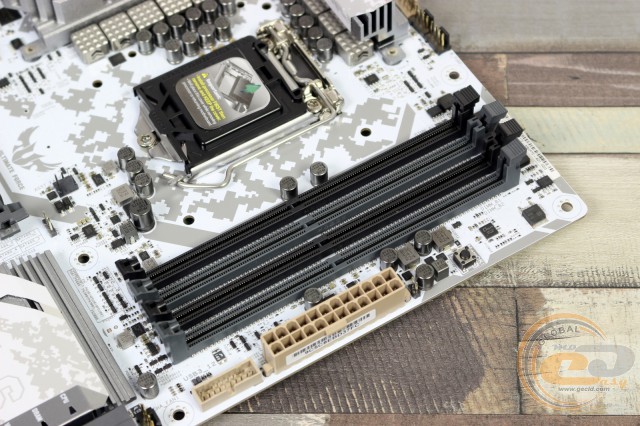

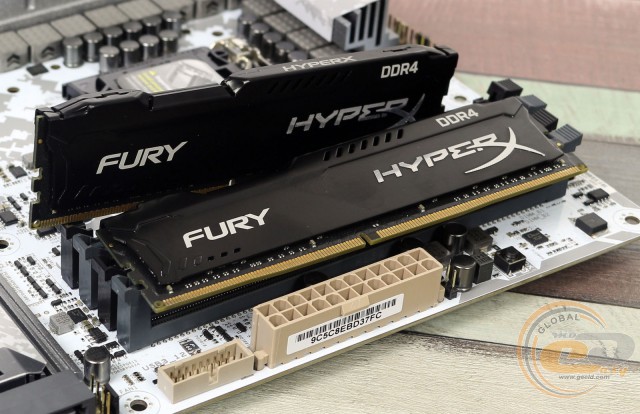

Системна плата ASUS SABERTOOTH Z170 S оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 2400 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS SABERTOOTH Z170 S

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0 і клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

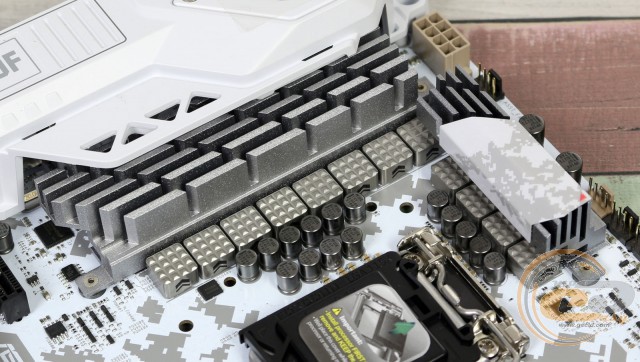

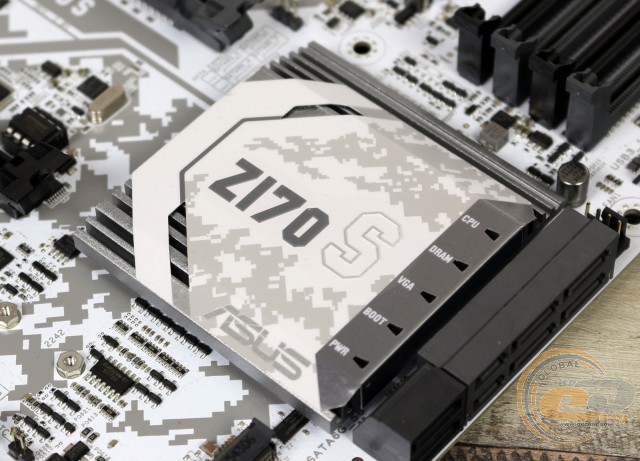

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32°C (при розгоні − 32°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 32,3°C (при розгоні − 32,6°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 34,6°C (при розгоні − 34,9°C).

Отримані результати явно вказують на дуже високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

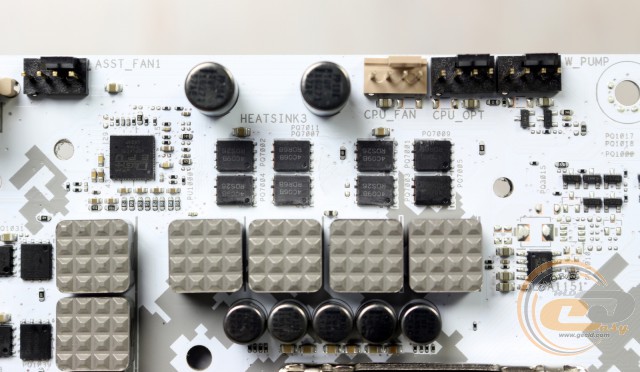

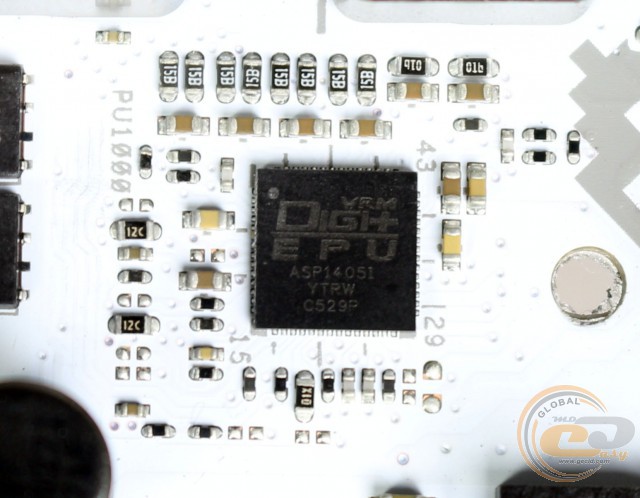

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1405I із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF 10K Ti-Caps, ефективні польові транзистори TUF MOSFET і поліпшені дроселі TUF Alloy Chokes.

ASUS SABERTOOTH Z170 S

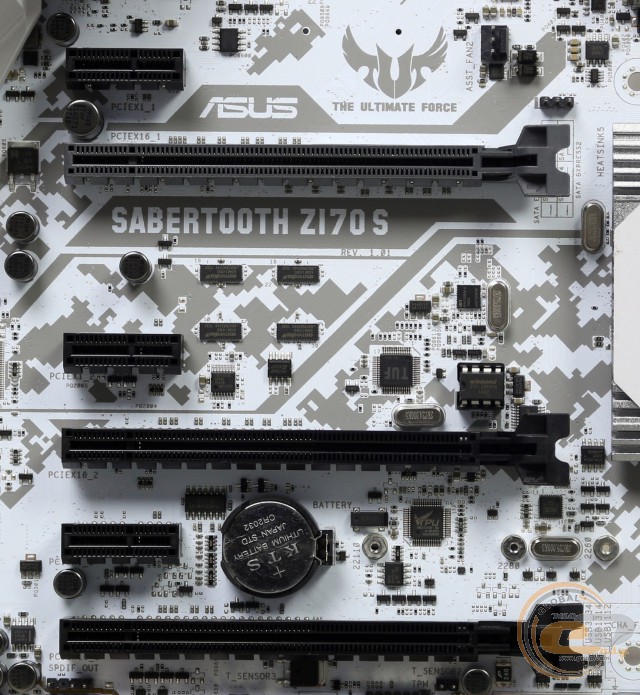

Для розширення функціональності материнської плати ASUS SABERTOOTH Z170 S є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему із двох або трьох відеокарт. Саме розташування слотів дозволить без проблем підключити два адаптери із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 3.0 x1.

Окремо відзначимо, що третій слот PCI Express 3.0 х16 («PCIe x16_3») ділить лінії із двома портами SATA 6 Гбіт/с («SATA6G_56»), тому за замовчуванням його пропускна здатність обмежена режимом х2.

ASUS SABERTOOTH Z170 S

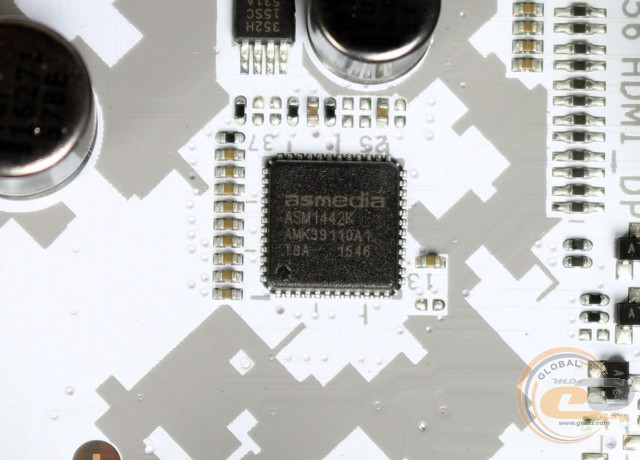

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS SABERTOOTH Z170 S

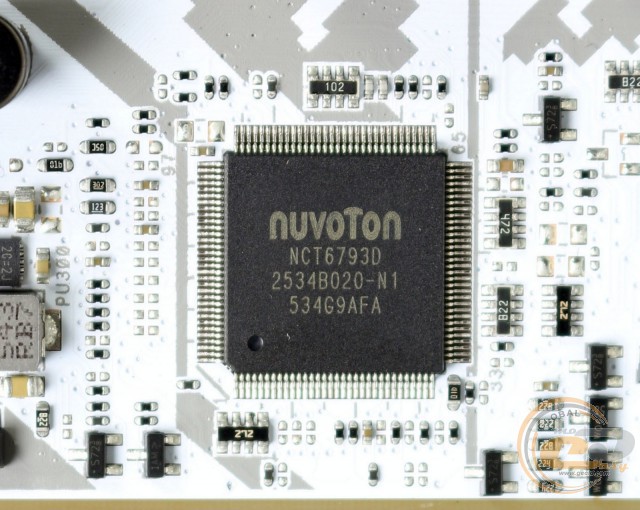

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує системними вентиляторами й забезпечує моніторинг.

ASUS SABERTOOTH Z170 S

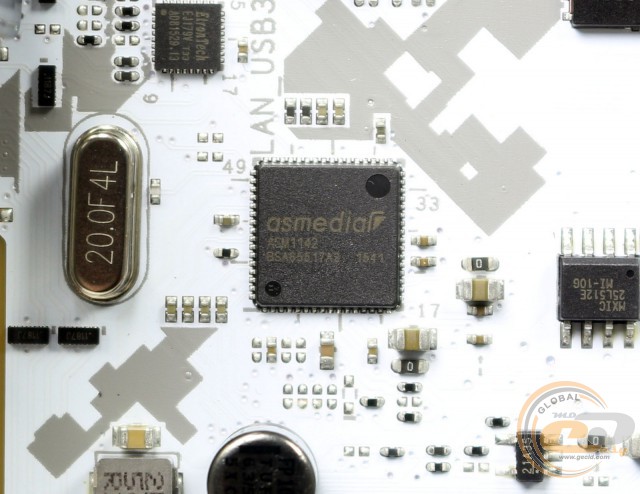

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.
