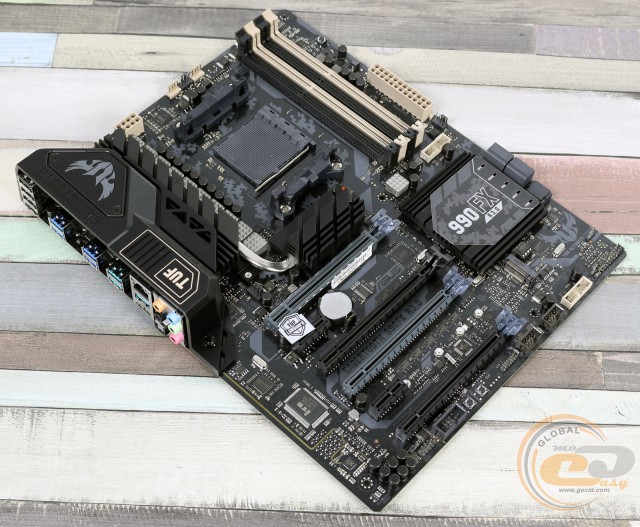

Огляд і тестування материнської плати ASUS SABERTOOTH 990FX R3.0

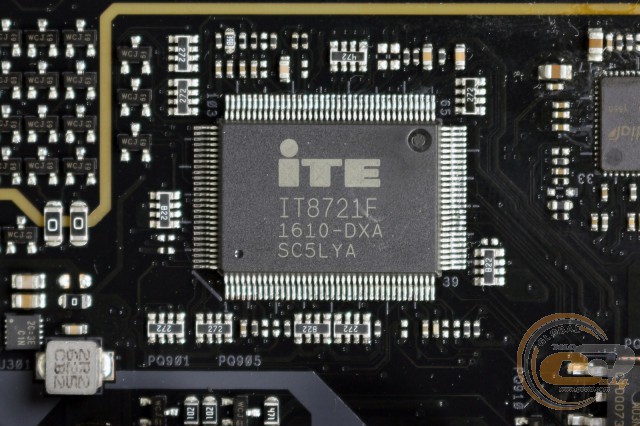

Можливості Multi I/O забезпечені мікросхемою ITE IT8721F, яка керує системними вентиляторами та портом COM, а також здійснює моніторинг.

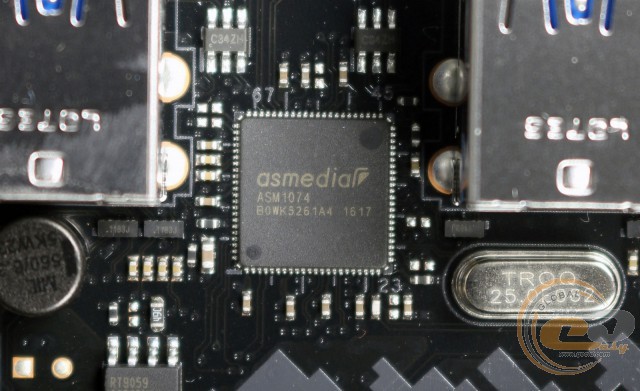

Порти USB 3.0 функціонують завдяки двом контролерам ASMedia ASM1074.

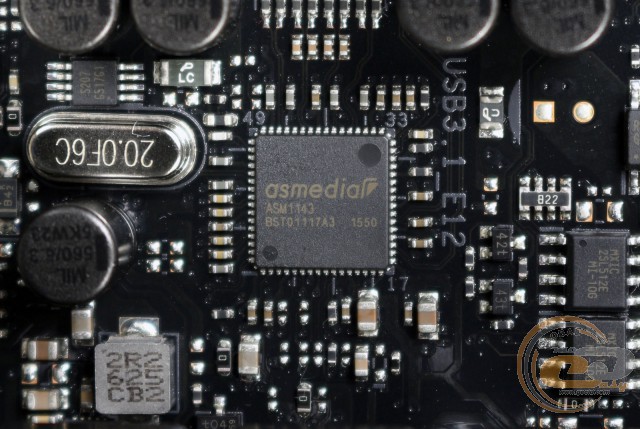

У свою чергу за роботу портів USB 3.1 відповідає пара контролерів ASMedia ASM1143.

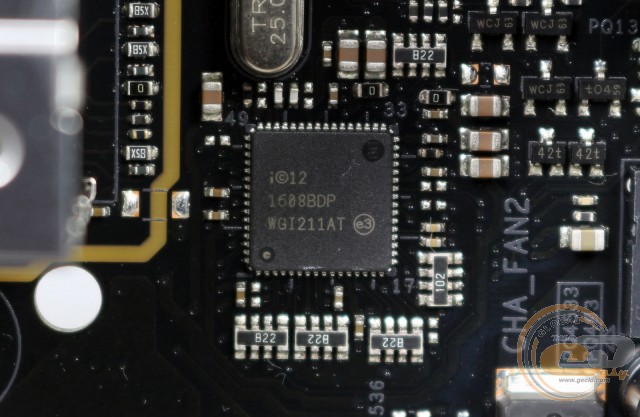

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI211AT. Пріоритизацію трафіку дозволить виконати технологія ASUS Turbo LAN.

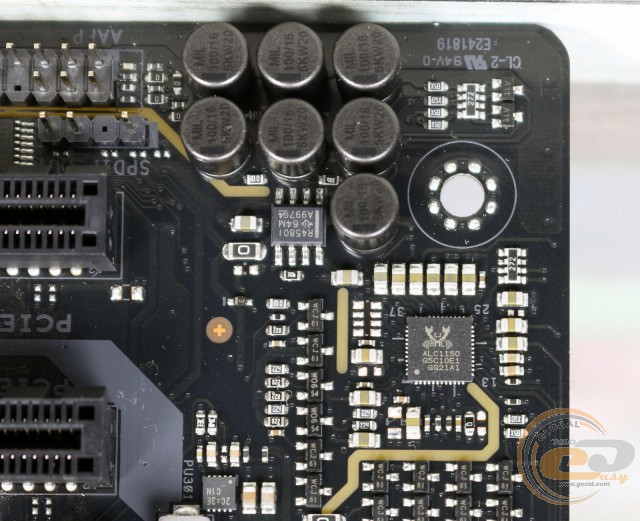

Звукова підсистема розглянутої материнської плати основана на 8-канальному кодеку Realtek ALC1150, в обв'язці якого використовується аудіопідсилювач TI R4580I і високоякісні аудіоконденсатори.

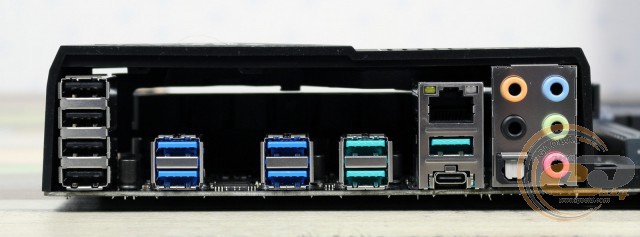

Інтерфейсна панель моделі ASUS SABERTOOTH 990FX R3.0 включає до свого складу наступні порти:

• 1 x RJ45;
• 1 x USB 3.1 Type-C;
• 3 x USB 3.1 Type-A;
• 4 x USB 2.0;
• 4 x USB 3.0;
• 1 x Optical S/PDIF out;
• 5 x аудіопортів.

Дана конфігурація може бути сміливо охарактеризована як відмінна, адже в наявності є не тільки все найнеобхідніше, але навіть більше: достатня кількість портів USB (включаючи чотири високошвидкісні USB 3.1), зручне підключення багатоканальної акустики та можливість винести на задню панель корпусу порт COM.

В ASUS SABERTOOTH 990FX R3.0 присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему й розігнати внутрішні компоненти. Для моніторингу призначений окремий однойменний розділ.

Можливості розгону

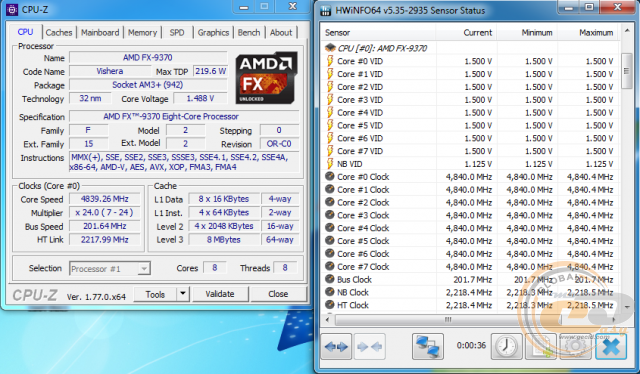

Скориставшись функцією автоматичного розгону, ми одержали значення частоти роботи нашого тестового процесора AMD FX-9370 рівне 4840 МГц при напрузі 1,488 В.

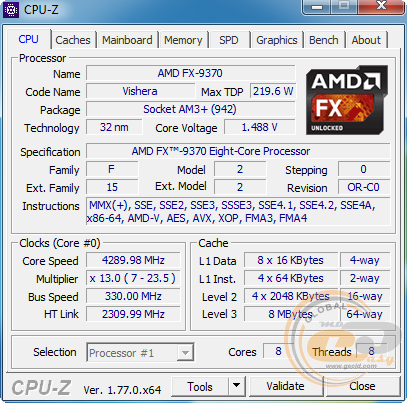

Частоту системної шини вдалося підвищити до 330,00 МГц, що є хорошим результатом.

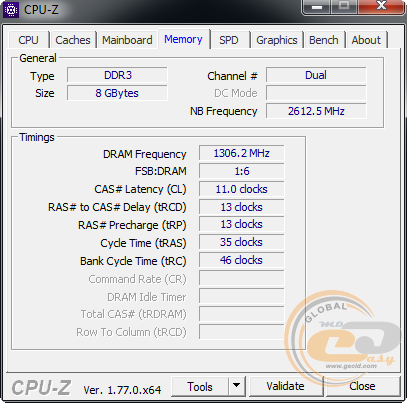

Оперативна пам'ять без проблем працювала на частоті 2612 МГц.

Тестування

Для перевірки можливостей ASUS SABERTOOTH 990FX R3.0 використовувалося наступне обладнання:

Процесор	AMD FX-9370
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP
Відеокарта	MSI R9 285 GAMING 2G (2 ГБ GDDR5)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic X-560 Gold (SS-560KM Active PFC)
Корпус	CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)
Монітор	Philips Brilliance 240P4QPYNS

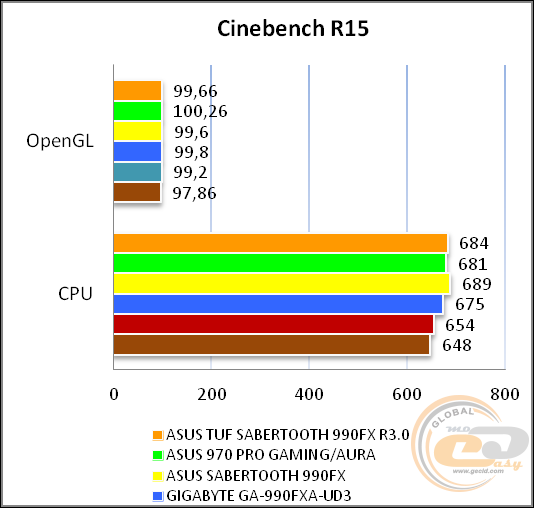

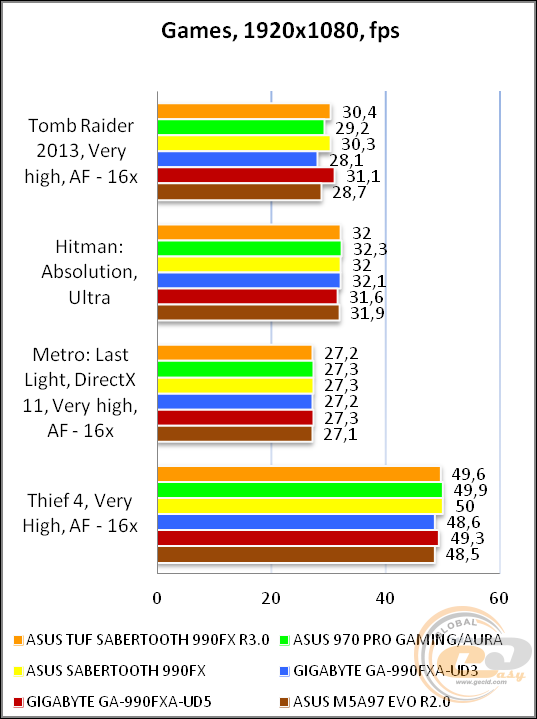

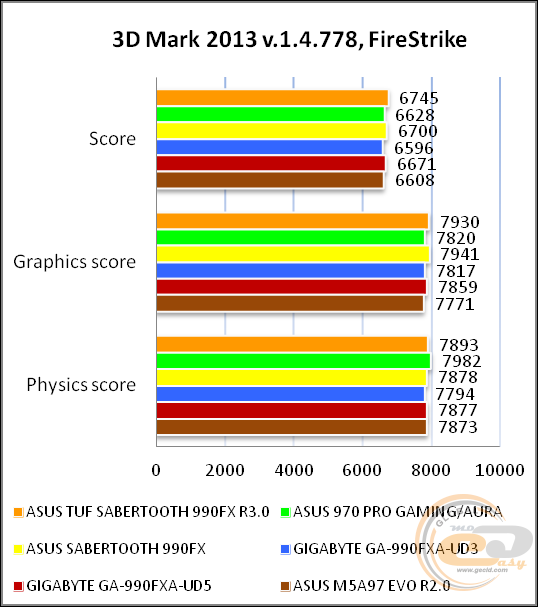

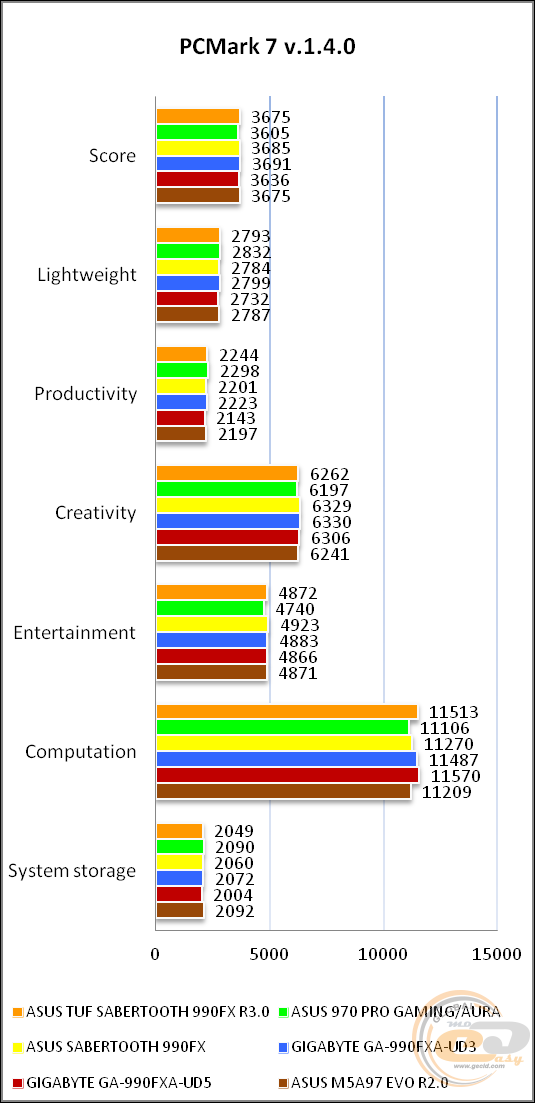

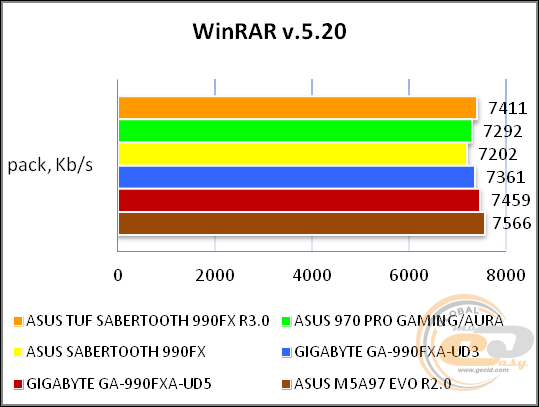

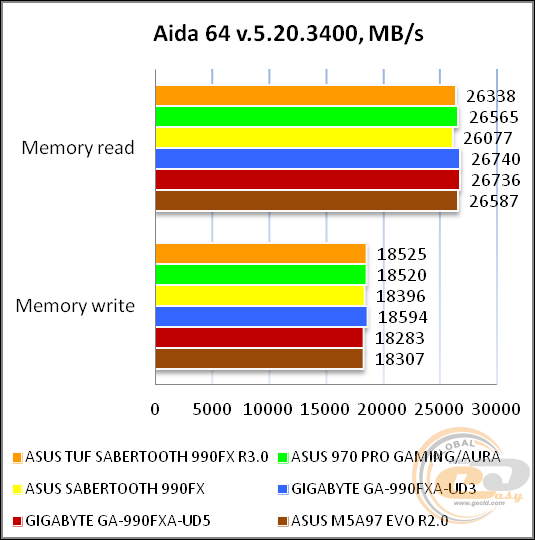

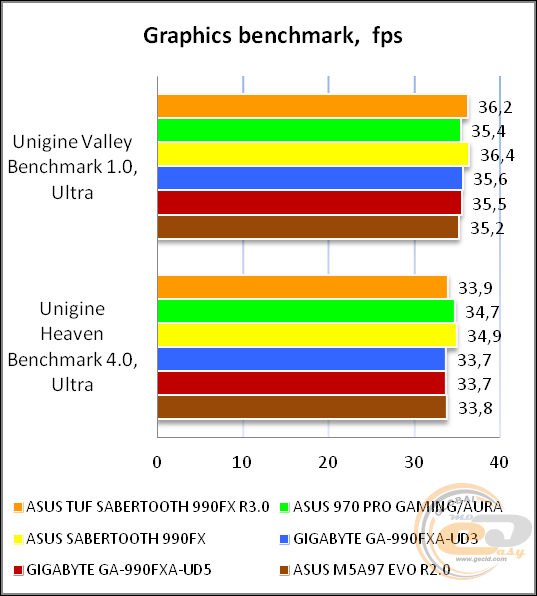

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі дизайну TUF AUDIO

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

У цілому можливостей встановленої аудіопідсистеми буде достатньо для більшості користувачів, оскільки компанія ASUS подбала про хорошу якість звуку.

Висновки

За підсумками нашого знайомства із третьою версією ASUS SABERTOOTH 990FX, яка одержала назву ASUS TUF SABERTOOTH 990FX R3.0, можна сказати, що вона є вдалою й сучасною материнською платою, яка володіє підтримкою все більш популярних інтерфейсів USB 3.1 і M.2. Також нікуди не поділися традиційні переваги серії ASUS TUF у вигляді розширеної п'ятирічної гарантії, підвищеної надійності і якісної елементної бази.

Окремо відзначимо приємний зовнішній вигляд новинки, оформлений у стилі піксельного камуфляжу, можливість встановлення 40-мм вентилятора для додаткового охолодження підсистеми живлення процесора, а також оригінальне налаштовуване підсвічування ASUS AURA, яке порадує власників корпусів із прозорою бічною панеллю.

Новинці є що запропонувати і любителям ігор. Крім трьох слотів PCI Express x16 для встановлення відеокарт, він характеризується наявністю мережевого гігабітного контролера від компанії Intel з технологією пріоритизації трафіку ASUS Turbo LAN і гідною аудіопідсистемою, реалізованою на базі топового кодека Realtek ALC1150. Якщо ж ви забажаєте розігнати ключові вузли, то апаратні й програмні можливості сприяють цьому починанню.

У підсумку ASUS SABERTOOTH 990FX R3.0 є надійною й універсальною материнською платою з актуальною функціональністю для складання ігрової, мультимедійної або робочої системи.

Переваги:

• надійна цифрова підсистема живлення DIGI+ VRM;
• цікавий і стильний дизайн у піксельному камуфляжі;
• оригінальне та багатофункціональне LED-підсвічування;
• підтримка великої кількості портів USB (включаючи чотири інтерфейси USB 3.1);
• якісна звукова підсистема;
• наявність гігабітного контролера компанії Intel;
• ефективна робота системи охолодження;
• хороше компонування інтерфейсної панелі;
• розширена п'ятирічна гарантія;
• підтримка ряду корисних фірмових технологій.

Особливості:

• обмеження одночасної роботи слоту M.2 і PCI Express 2.0 x16 (x4).
