Огляд і тестування материнської плати ROG ZENITH EXTREME: новинка на AMD X399

У серпні 2017 року компанія AMD порадувала своїх шанувальників анонсом нової високорівневої платформи Socket TR4, яка наразі містить процесори лінійки AMD Ryzen Threadripper з флагманом AMD Ryzen Threadripper 1950X. Цілком логічно, що разом з новою платформою було випущено й новий чіпсет.

ROG ZENITH EXTREME

На відміну від масової платформи Socket AM4, де в користувача є вибір між чіпсетами й необхідною йому функціональністю, Socket TR4 пропонує один єдиний набір системної логіки − AMD X399. Аналогічну ситуацію ми спостерігаємо і в конкурентів AMD − компанії Intel, яка для Socket LGA2066 також підтримує лише Intel X299.

ROG ZENITH EXTREME

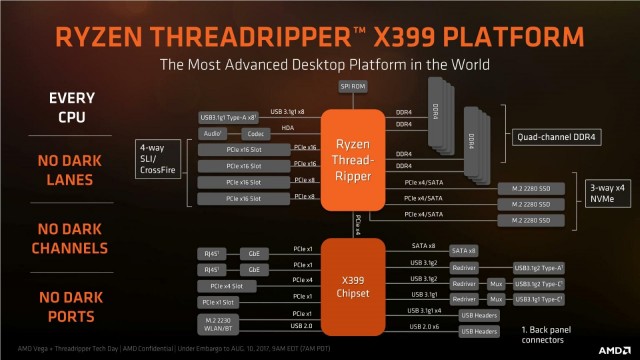

Досить велика частина функціональності платформи Socket TR4 закладена в самому процесорі, а саме 64 лінії PCIe 3.0, вісім портів USB 3.1 Gen 1, робота оперативної пам'яті в чотириканальному режимі й можливість підключення до трьох накопичувачів M.2. Зв'язок між CPU та чіпсетом здійснюється за допомогою чотирьох зі згаданих 64 ліній PCIe 3.0. Сам же AMD X399 підтримує вісім ліній стандарту PCIe 2.0 для реалізації мережевих контролерів, підключення додаткових слотів розширення і модуля бездротових інтерфейсів. Також доступні вісім портів SATA 6 Гбіт/с, шість USB 2.0, п'ять USB 3.1 Gen 1 і два високошвидкісні USB 3.1 Gen 2. Загалом жодних претензій до оснащення та функціональності нової платформи в нас немає, адже вона містить усі сучасні поширені технології, на відміну від того ж Intel X299, який чомусь позбавлений підтримки USB 3.1 Gen 2.

ROG ZENITH EXTREME

А тепер пропонуємо перейти безпосередньо до огляду материнської плати ROG ZENITH EXTREME, на прикладі якої ми зможемо наочніше оцінити можливості нового чіпсета.

Специфікація

Модель

ROG ZENITH EXTREME

Чіпсет

AMD X399

Процесорний роз'єм

Socket TR4

Підтримка процесорів

AMD Ryzen Threadripper

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-3600 МГц

Слоти розширення

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x8+x16 / x16+x8+x16+x8)

1 x PCI Express 2.0 x4

1 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

1 x U.2

Плата розширення ROG DIMM.2:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

RAID 0, RAID 1, RAID 10

Wi-Fi

802.11a/b/g/n/ac + WiGig 802.11ad (2,4 / 5 ГГц + 60 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактні роз'єми живлення ATX12V

1 x 4-контактний роз'єм додаткового живлення PCI Express

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x RJ45

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Скидання CMOS»

Внутрішні порти I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1 з підтримкою підключення чотирьох USB 3.1 Gen 1

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0

Форм-фактор

E-ATX

305 x 277 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ROG ZENITH EXTREME ROG ZENITH EXTREME

Материнська плата постачається в картонній коробці, оформленій у фірмових кольорах лінійки ROG. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей самої моделі.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

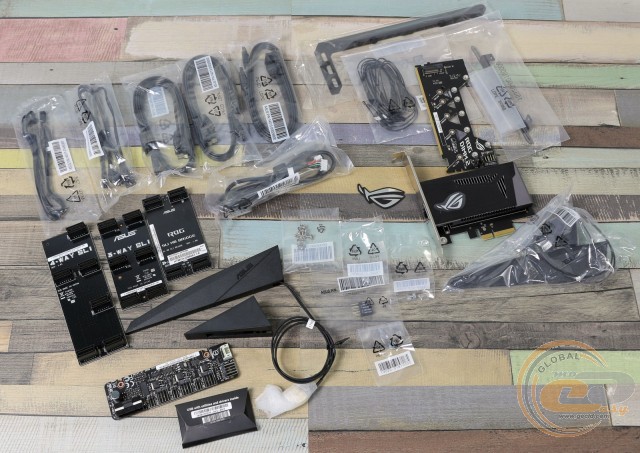

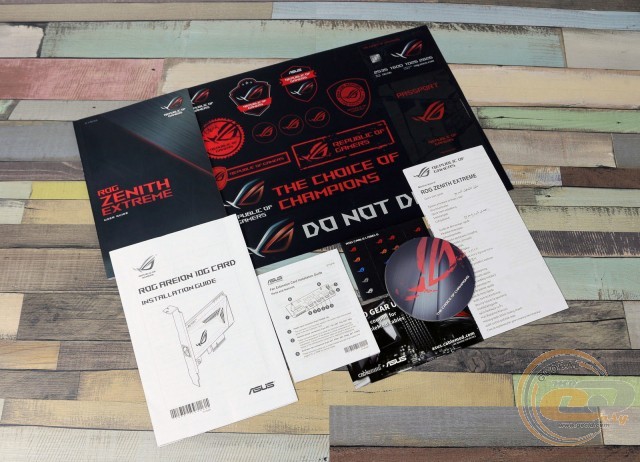

Комплект постачання ROG ZENITH EXTREME повністю відповідає її високому рівню. Крім звичного диска з ПЗ і керівництва користувача, в коробці ми виявили:

  • шість SATA-шлейфів;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса  ПК;
  • місток 2-Way NVIDIA SLI HB BRIDGE;
  • місток 3-Way NVIDIA SLI;
  • місток 4-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;

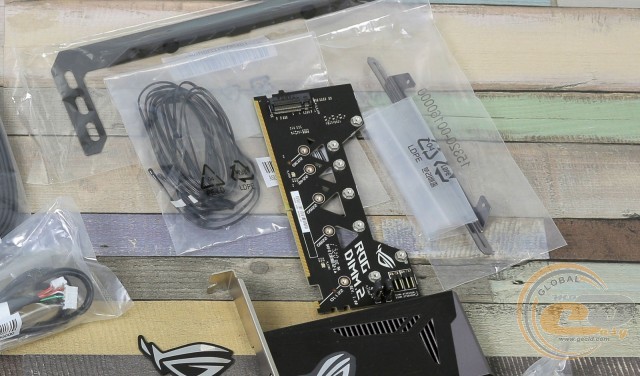

  • плату розширення DIMM.2;
  • кронштейн для масивних відеокарт VGA Holder;
  • комбіновану антену Wi-Fi і  Bluetooth;
  • антену WiGig 802.11ad;
  • плату розширення Fan Extention Card;
  • кабель підключення Fan Extension card і супутні гвинтики;
  • мережеву карту ROG AREION 10G;
  • набір гвинтиків для M.2-накопичувачів;
  • кабель підключення світлодіодної стрічки.

ROG ZENITH EXTREME

Оскільки плата розширення Fan Extension Card вже зустрічалася нам раніше, докладніше зупинимося на ROG AREION 10G. В її основі лежить мережевий контролер Aquantia AQtion AQC107 з пропускною спроможністю до 10 Гбіт/с і підтримкою режимів 2,5 Гбіт/с і 5 Гбіт/с. Окремо в роздробі її можна придбати за $170, а простіші модифікації мережевих плат на чіпі Aquantia AQtion AQC107 коштують близько $100 – 120.

Дизайн і особливості плати

ROG ZENITH EXTREME

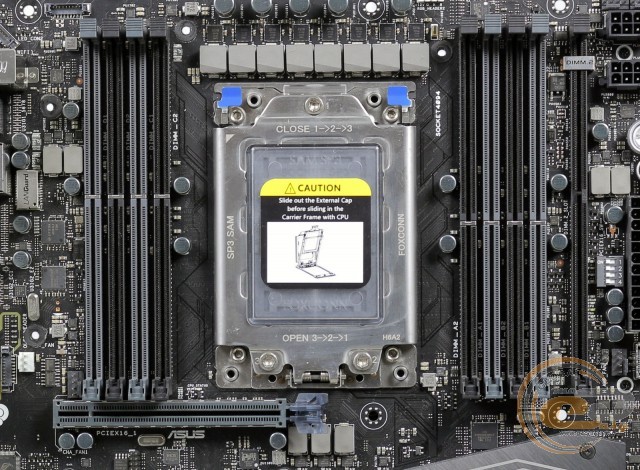

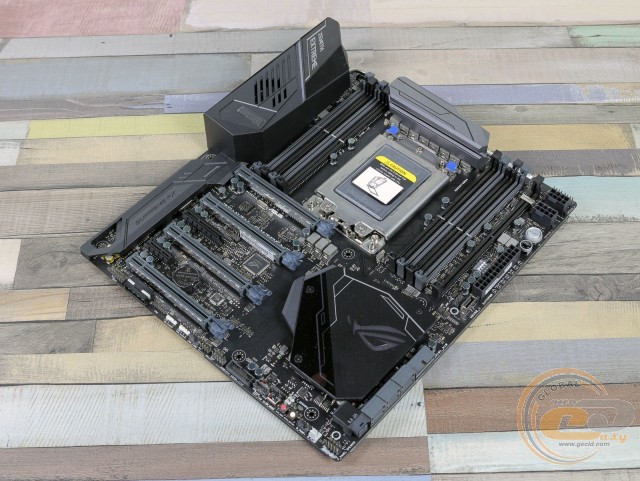

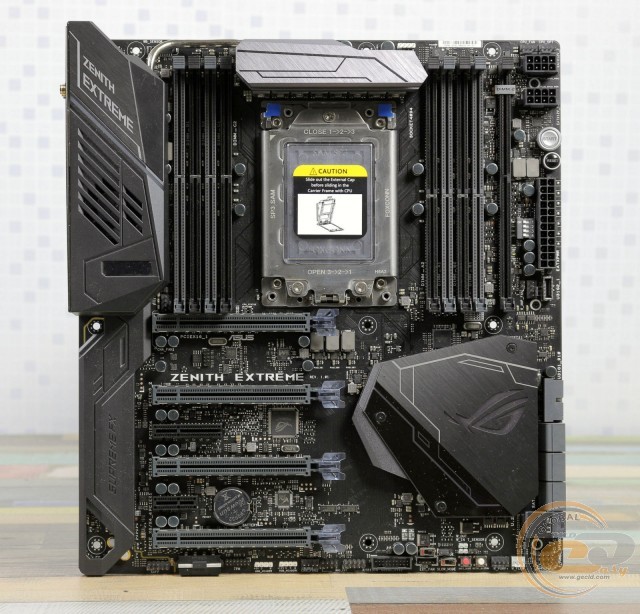

Якщо не звертати увагу на дуже масивний процесорний роз'єм, ROG ZENITH EXTREME можна дуже легко сплутати з іншими сучасними моделями від ASUS на Intel X299, чому виною, звичайно ж, вісім DIMM-слотів. Також в очі кидається решітка на пластиковій накладці над інтерфейсною панеллю.

ROG ZENITH EXTREME

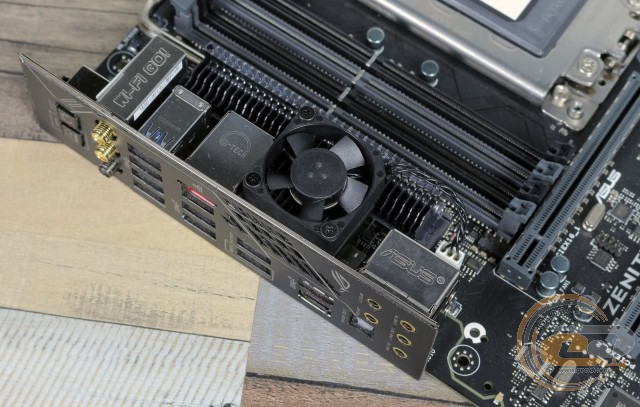

Заглянувши під неї, ми виявили невеликий вентилятор, який допомагає з охолодженням підсистеми живлення, яка витримує чималі навантаження, про що ми згадували в огляді процесора  AMD Ryzen Threadripper 1950X.

ROG ZENITH EXTREME

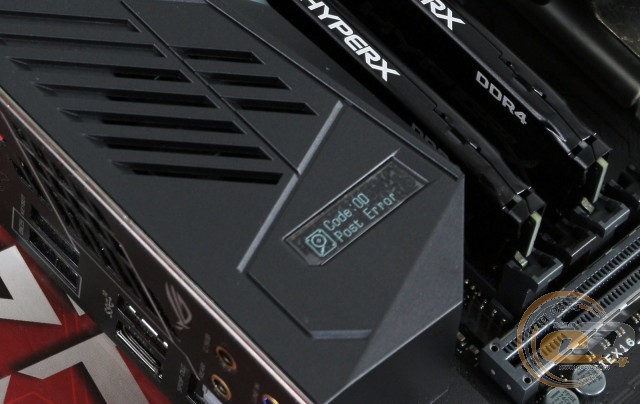

Поруч розташувався невеликий монохромний дисплей, який може не лише виконувати роль діагностичного індикатора, а й відображати просту графіку й текст, вибраний користувачем.

Надати зовнішності плати колірних акцентів допоможе фірмова система LED-підсвічування ASUS AURA Sync, яка в даному випадку полягає в наявності світлодіодів у пластиковому захисному кожусі над інтерфейсною панеллю, на чіпсетному радіаторі й по всьому правому краю друкованої плати.

ROG ZENITH EXTREME

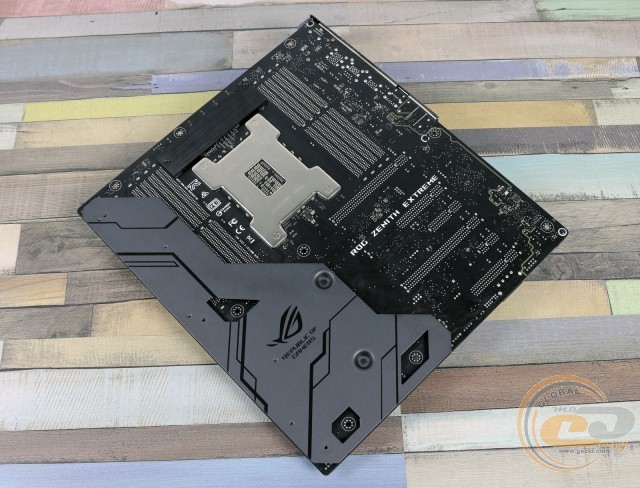

Глянувши на зворотну сторону, можна відзначити традиційну опорну пластину процесорного роз'єма, велику опорну пластину під чіпсетом і низькопрофільний радіатор на елементах підсистеми живлення, що не вмістилися на лицьовій стороні.

ROG ZENITH EXTREME

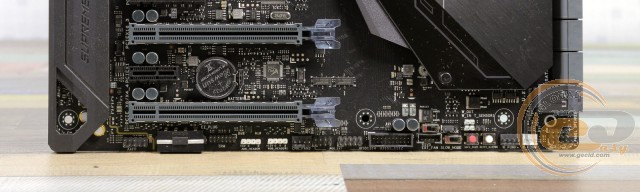

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, 4-контактний роз'єм додаткового живлення PCI Express, порт TPM, роз'єми підключення вентиляторів, перемикач режиму «Slow mode», перемикач «RSVD», покликаний побороти помилку холодного старту (CBB – Cold boot bug) при розгоні з використанням мінусових температур, кнопки «ReTry» і «Safe Boot» для миттєвого перезавантаження системи й переведення її в безпечний режим і джампер LN2.

Додатково відзначимо дві колодки для активації портів USB: одна для USB 2.0, поєднана з роз'ємом ROG_EXT, і одна для USB 3.1 Gen 1. Усього на платі реалізовано підтримку двох внутрішніх USB 2.0, дванадцяти USB 3.1 Gen 1 (чотири внутрішніх і вісім зовнішніх) і трьох USB 3.1 Gen 2 (один внутрішній і два зовнішні).

ROG ZENITH EXTREME

Правий верхній кут друкованої плати також заслуговує на окрему увагу, оскільки тут знаходиться низка корисних елементів:

  • кнопки ввімкнення і перезавантаження;
  • контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра;
  • група перемикачів для керування слотами PCI Express x16;
  • роз'єми підключення температурних датчиків.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

ROG ZENITH EXTREME

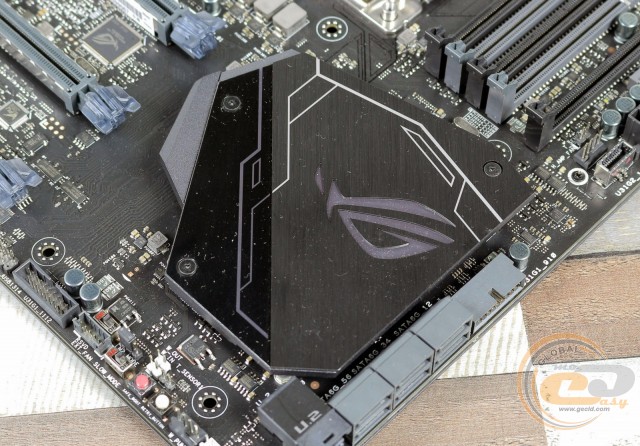

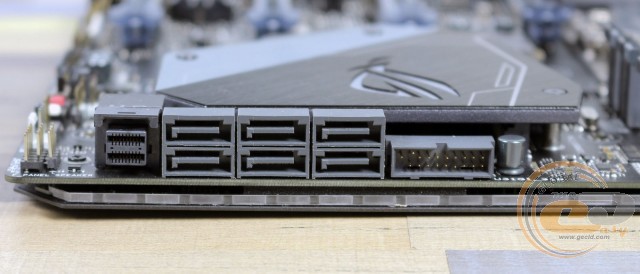

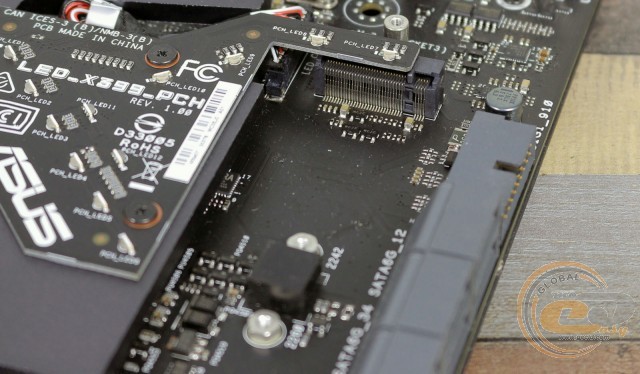

Можливості з організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3, одним U.2 і шістьма портами SATA 6 Гбіт/с. Два з трьох інтерфейсів M.2 реалізовані за допомогою комплектної плати розширення DIMM.2, яка встановлюється в DIMM-слот.

ROG ZENITH EXTREME

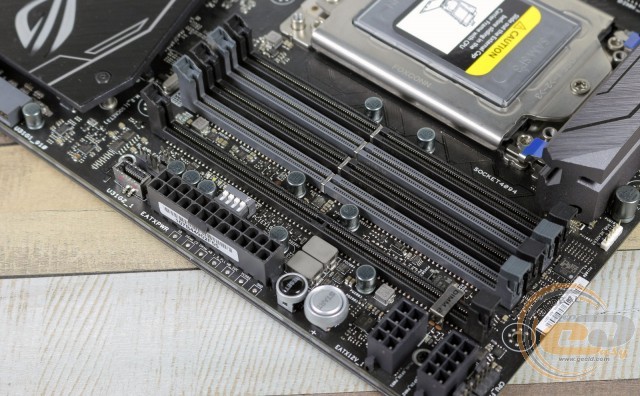

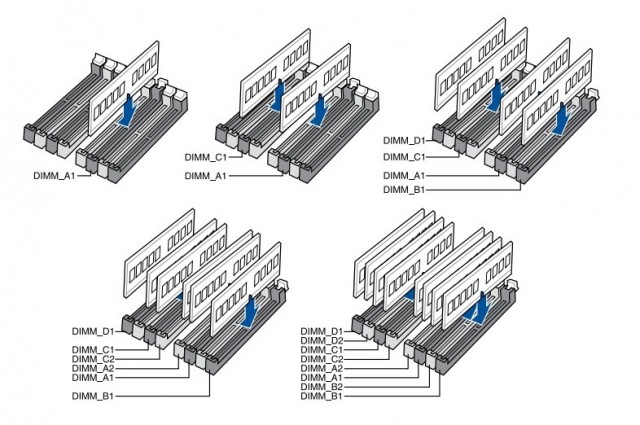

ROG ZENITH EXTREME оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з таких схем.

ROG ZENITH EXTREME

Підтримуються модулі, що працюють на частотах до 3600 МГц. Максимальний об'єм пам'яті може сягати 128 ГБ, чого вистачить для будь-яких поставлених завдань. Додатково відзначимо колодки підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 2.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

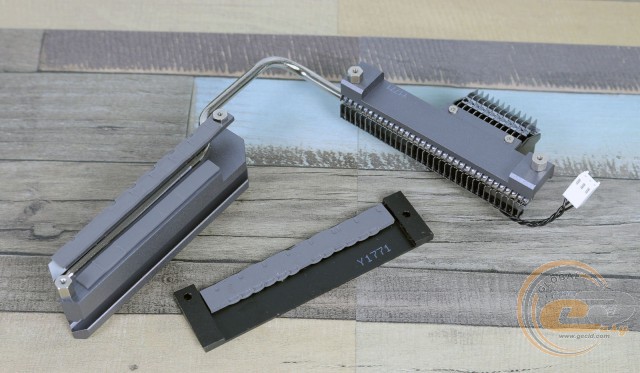

Система охолодження плати складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета  – 35°C (при розгоні – 36,1°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 45,5°C (при розгоні − 48,2°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 38,1°C (при розгоні − 39,3°C);
  • дроселі підсистеми живлення – 49,2°C (при розгоні – 50,8°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

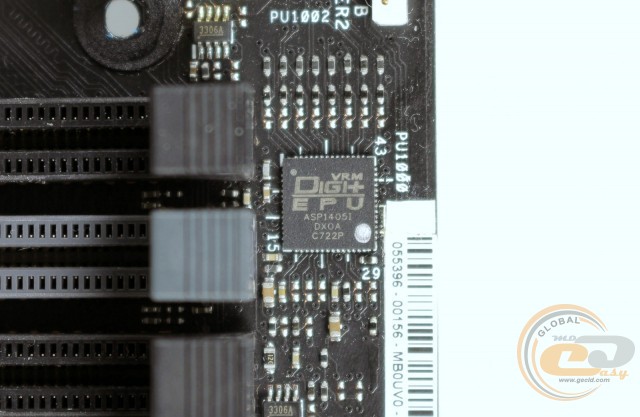

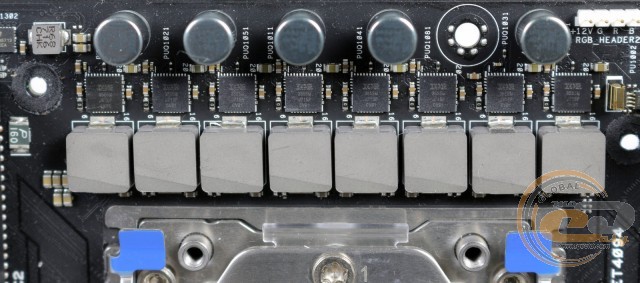

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотілі конденсатори, дроселі з феритовим осердям і мікросхеми IR 3555M.

ROG ZENITH EXTREME

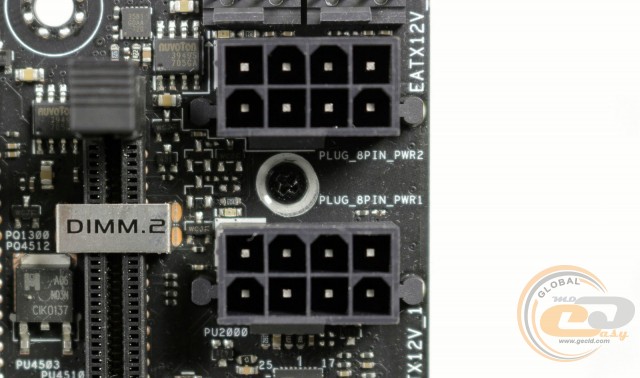

Для подачі напруги живлення призначені основний 24-контактний і два додаткові 8-контактні роз'єми, що дозволить вам уникнути будь-яких обмежень під час екстремального розгону.

ROG ZENITH EXTREME

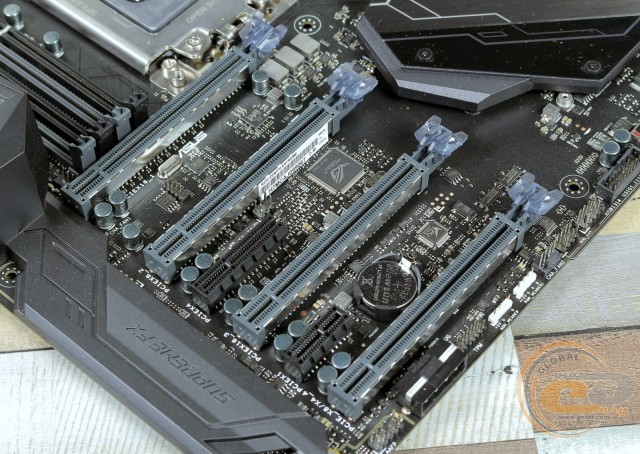

Для розширення функціональності є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x4;
  4. PCI Express 3.0 x16;
  5. PCI Express 2.0 x1;
  6. PCI Express 3.0 x16.

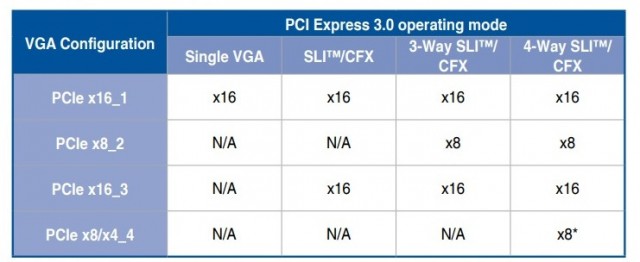

Залежно від кількості встановлених відеокарт, лінії розподіляються за однією з таких схем.

ROG ZENITH EXTREME

У свою чергу слоти PCI Express 2.0 x4 і PCI Express 2.0 x1 підключені до чіпсета й можуть бути використані для комплектної мережевої або інших плат розширення. У зв'язку з нестачею вільних чіпсетний ліній порт U.2 ділить пропускну спроможність із четвертим слотом PCI Express 3.0 x16 («PCIE_X8/x4_4»).
