Огляд і тестування материнської плати ASUS ROG STRIX Z390-I GAMING: для шанувальників Mini-ITX

Компанія ASUS є одним з небагатьох виробників, що приділяють належну увагу формату Mini-ITX. Вона випускає не тільки бюджетні моделі, а й більш дорогі версії з максимально можливим оснащенням і оригінальними інженерними рішеннями, наприклад, виносом підсистеми живлення процесора на окрему плату. І з виходом нового флагманського чіпсета Intel Z390 ASUS порадувала анонсом материнської плати ROG STRIX Z390-I GAMING.

ASUS ROG STRIX Z390-I GAMING

На даний момент новинка займає позицію флагмана формату Mini-ITX. Вона пропонує практично максимальні можливості з оснащення, з урахуванням своїх компактних розмірів. Тому вона точно зацікавить любителів невеликих систем високого рівня. За традицією почнемо знайомство з вивчення докладних характеристик.

Специфікація

Модель

ASUS ROG STRIX Z390-I GAMING

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого та дев'ятого покоління для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою DDR4-4600+ МГц

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора  (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-С

2 x USB 3.1 Gen 2

1 x Optical S/PDIF out

5 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX Z390-I GAMING ASUS ROG STRIX Z390-I GAMING

Материнська плата постачається в картонній упаковці з якісною кольоровою поліграфією. На її боках можна знайти технічні характеристики новинки, її зображення і опис ключових переваг.

ASUS ROG STRIX Z390-I GAMING

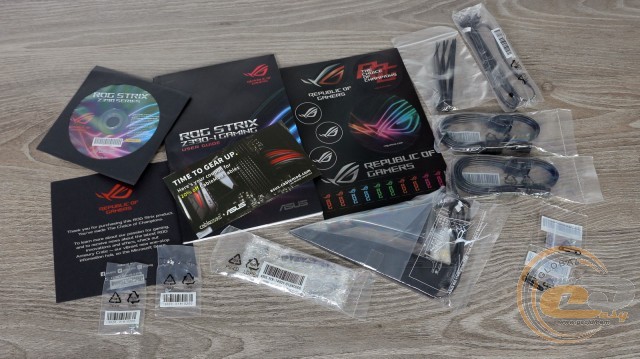

У коробці ми виявили такий набір аксесуарів:

  • чотири кабелі SATA;
  • набір паперової документації;
  • набір кріплення модуля формату M.2 2242;
  • два комплекти винятково для M.2-накопичувачів;
  • диск з ПЗ;
  • подовжувач для підключення фронтальної панелі корпусу ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG Strix;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX Z390-I GAMING

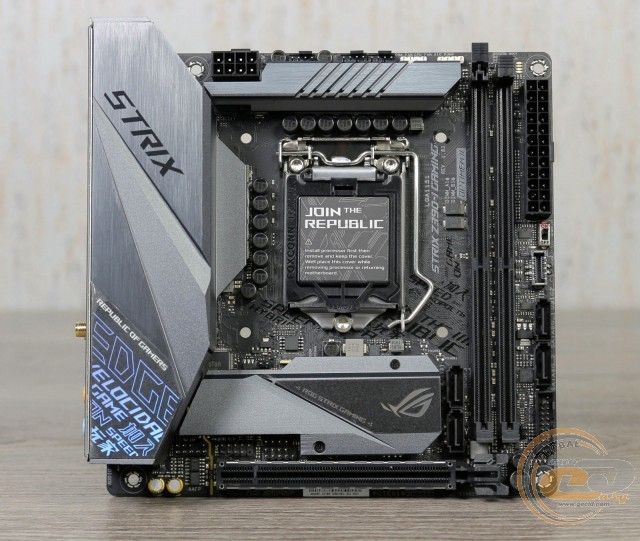

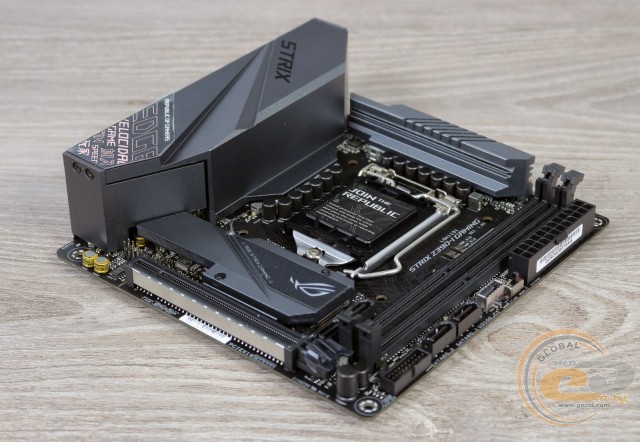

ASUS ROG STRIX Z390-I GAMING виконана з урахуванням останніх оновлень дизайну фірмової ігрової лінійки, який зазнав змін разом з виходом останніх чіпсетів від AMD. Саме тоді з'явилися різні написи на поверхні друкованої плати і світловідбиваючі написи, які в даному випадку розташувалися на захисному кожусі.

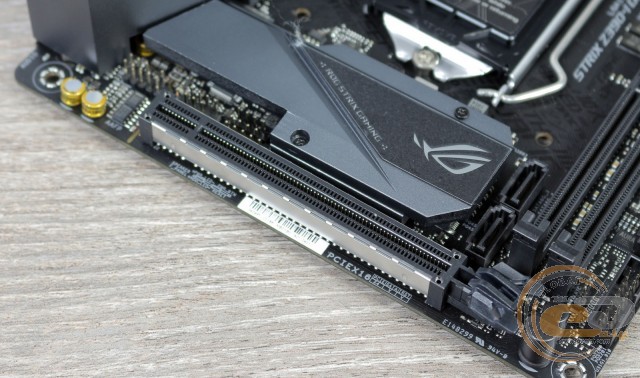

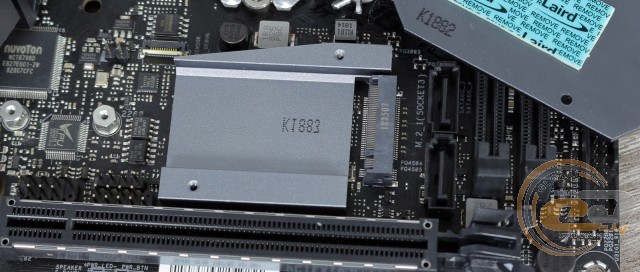

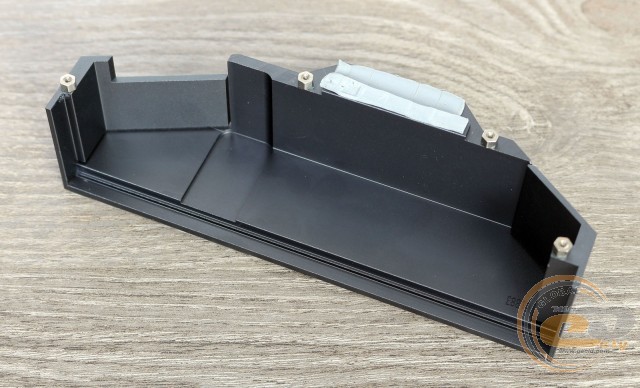

До речі, кожух також виконує роль другого радіатора для елементів підсистеми живлення, контактуючи з ними через термопрокладки. З цікавих деталей виділимо радіатор охолодження M.2-накопичувача, встановлену заглушку інтерфейсної панелі і посилену конструкцію слота для відеокарти.

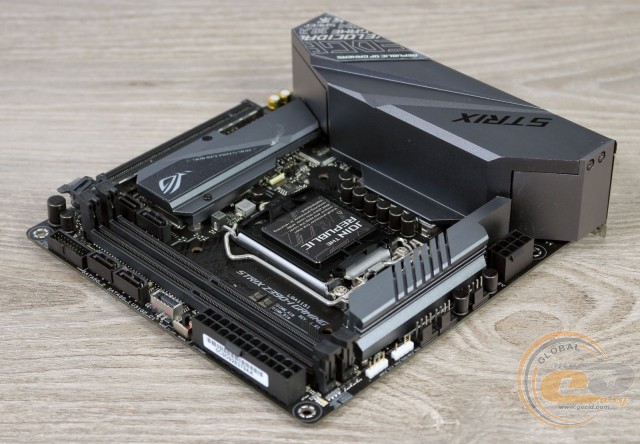

ASUS ROG STRIX Z390-I GAMING

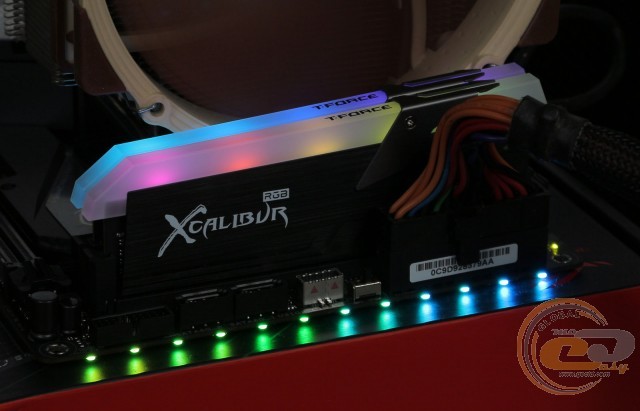

LED-підсвічування оснащене тільки правим краєм друкованої плати, де розпаяні дванадцять світлодіодів.

ASUS ROG STRIX Z390-I GAMING

Що стосується зручності складання, то з урахуванням формату Mini-ITX ніяких особливих претензій у нас не виникло. Радує, що DIMM-слоти оснащені засувками з одного боку, тому заміну модулів пам'яті зручно проводити навіть при встановленій відеокарті. Та й з доступом до SATA-портів проблем бути не повинно.

ASUS ROG STRIX Z390-I GAMING

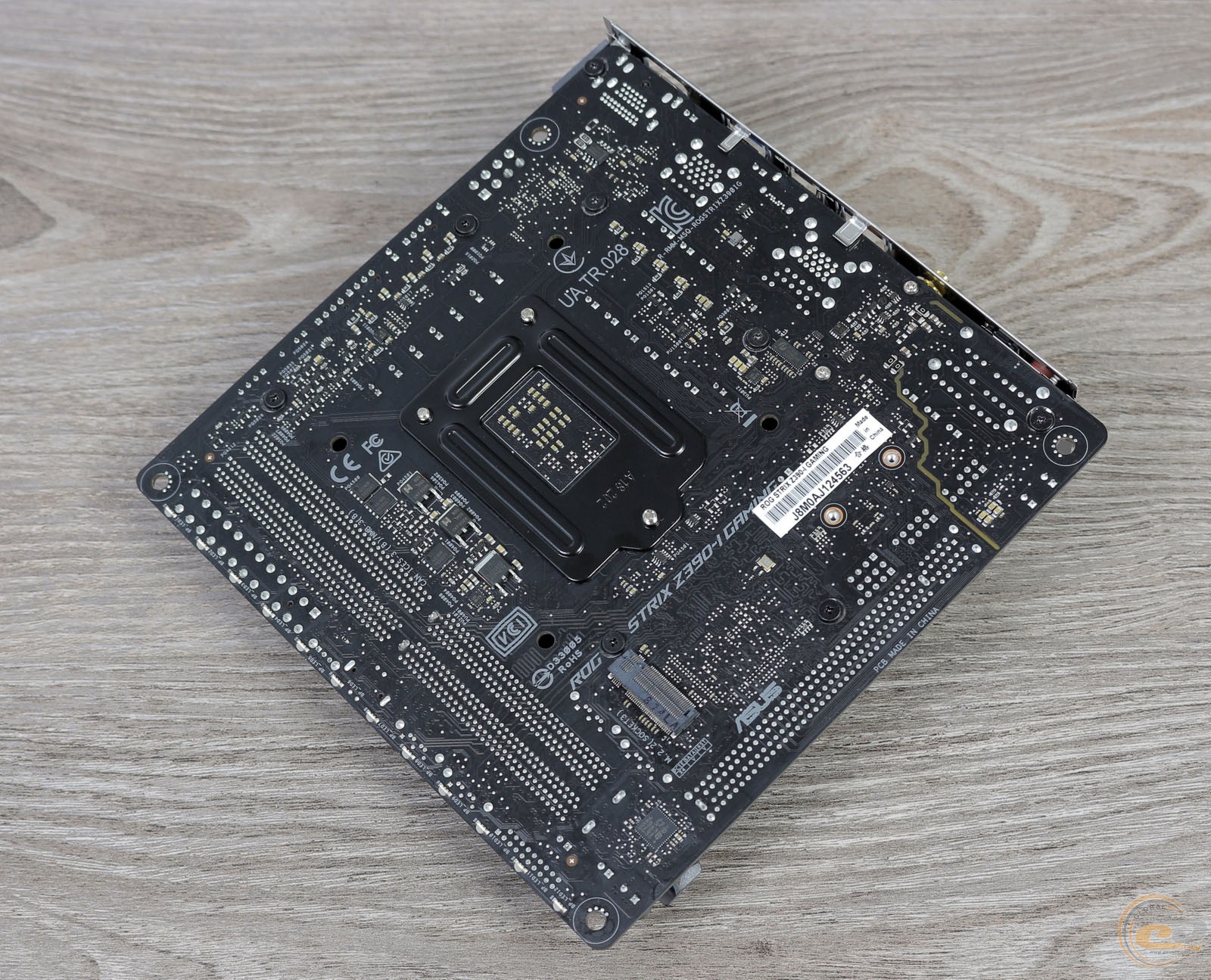

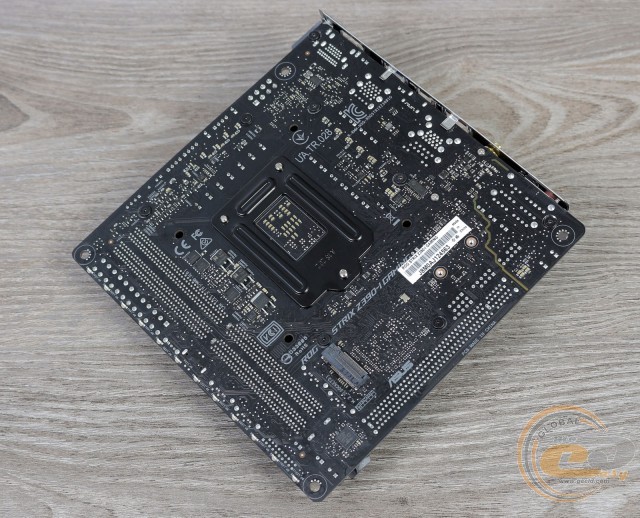

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єму, один з двох слотів M.2 Socket 3 і ряд мікросхем, які не вмістилися на зверхньому боці. Тому при монтажі плати до корпусу рекомендуємо дотримуватися обережності.

ASUS ROG STRIX Z390-I GAMING

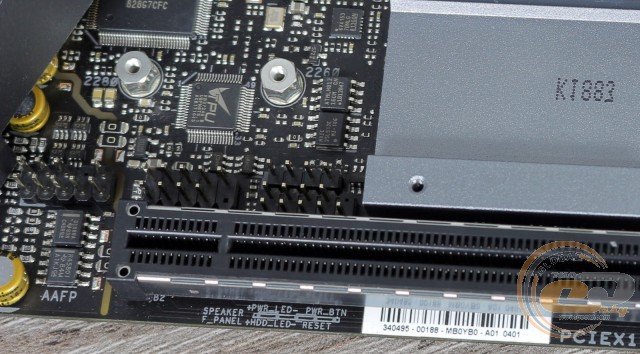

У нижньому лівому кутку розташувалася колодка підключення аудіо роз'ємів передньої панелі і низка таких елементів: колодка підключення фронтальної панелі, роз'єм температурного датчика і колодка активації портів USB 2.0. Усього на платі силами чіпсета Intel Z390 реалізована підтримка двох внутрішніх і двох зовнішніх портів USB 2.0.

ASUS ROG STRIX Z390-I GAMING

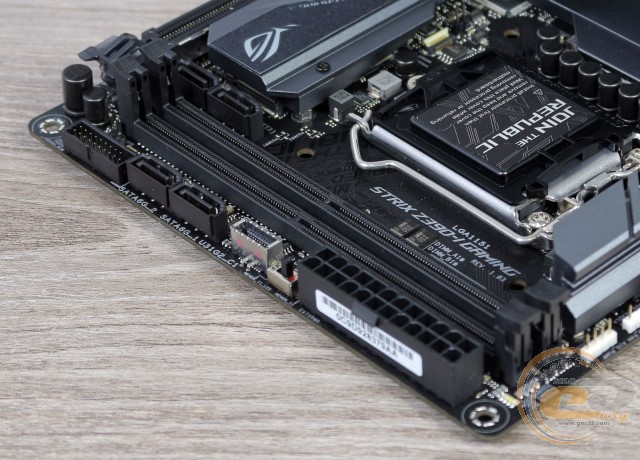

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.

У зв'язку з недоліком вільних чіпсетний ліній, слот M.2 Socket 3 («M2_1») ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA2»). Тому при встановленні M.2 SATA-накопичувача він буде недоступний.

ASUS ROG STRIX Z390-I GAMING

Системна плата ROG STRIX Z390-I GAMING оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах 4600 МГц в розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ завдяки використанню модулів Double Capacity DIMM (DC DIMM).

Додатково зазначимо перемикач MemOK! і дві колодки для підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 2. Усього на платі силами чіпсета реалізована підтримка п'яти USB 3.1 Gen 1: двох внутрішніх і трьох зовнішніх. Що ж стосується USB 3.1 Gen 2, то крім внутрішньої колодки можна скористатися також двома портами на інтерфейсній панелі.

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

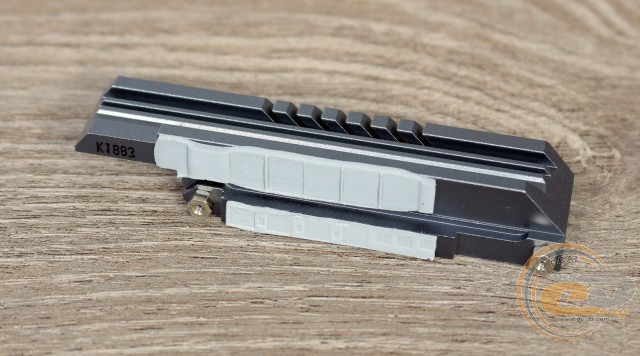

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 44,4°C (при розгоні - 45,6°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 50,8°C (при розгоні - 62°C);
  • бічний радіатор охолодження елементів підсистеми живлення (кожух інтерфейсної панелі) - 50,3°C (при розгоні - 57,7°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

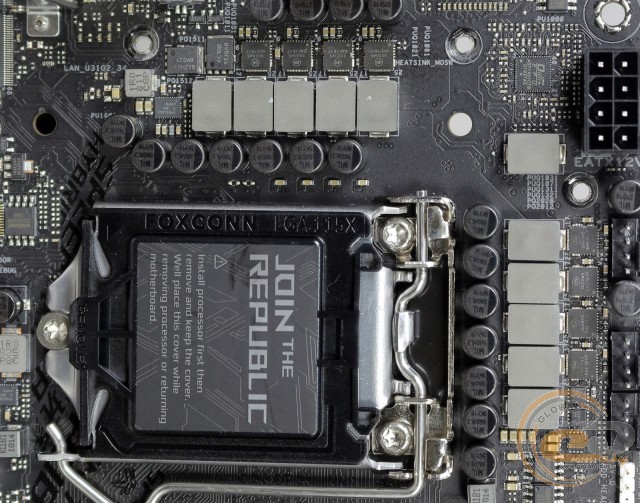

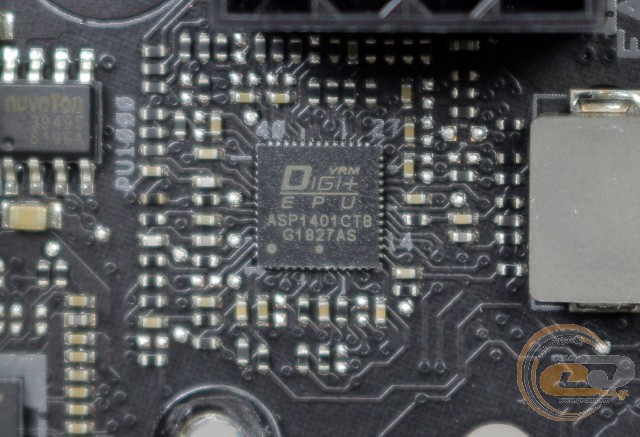

У підсистемі живлення процесора 8 фаз використовують надійні та ефективні мікросхеми On Semiconductor NCP302045 з робочим навантаженням 45 А. Вони поєднують в одному корпусі два МОП-транзистори і драйвер. У парі з ними працюють феритові дроселі та твердотільні конденсатори. У ролі перетворювача використовується цифровий ШІМ-контролер ASP1401CTB.

ASUS ROG STRIX Z390-I GAMING

За традицією для формату Mini-ITX можливості розширення функціональності материнської плати ASUS ROG STRIX Z390-I GAMING представлені тільки одним слотом PCI Express 3.0 x16.
