Огляд і тестування материнської плати ASUS ROG STRIX Z390-H GAMING: етюд у червоних тонах

Компанія ASUS продовжує наповнювати свій модельний ряд новинками на флагманському чіпсеті Intel Z390 для платформи Socket LGA1151. І передтопова лінійка ROG STRIX не стала винятком. Напевно ви вже встигли звикнути до стриманого оформлення її плат в темних тонах, проте в цій серії були й винятки, а саме моделі з індексом «H», що виділяються яскраво-червоними акцентами.

ASUS ROG STRIX Z390-H GAMING

У даному огляді ми поговоримо про ASUS ROG STRIX Z390-H GAMING, яка є пряма спадкоємиця ASUS ROG STRIX Z370-H GAMING. Нагадаємо, що попередник сподобався завдяки вдалому ціновому позиціонуванні і сміливому оформленню. Давайте ж розбиратися, що змінилося в новій моделі і чи буде вона вам цікава.

Специфікація

Модель

ASUS ROG STRIX Z390-H GAMING

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x2)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний з дизайном ROG SupremeFX на основі кодеку Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 3.1 Gen 1

4 х USB 3.1 Gen 2

1 x Optical S/PDIF out

5 x аудіопорти

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX Z390-H GAMING ASUS ROG STRIX Z390-H GAMING

Материнська плата ASUS ROG STRIX Z390-H GAMING постачається в картонній упаковці з традиційним для цієї серії оформленням у темно-червоних тонах. На її боках можна ознайомитися із зовнішнім виглядом продукту і головними його перевагами.

ASUS ROG STRIX Z390-H GAMING

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • місток 2-Way NVIDIA SLI HB;
  • набір маркувальних наклейок для кабелів;
  • температурний датчик;
  • кріплення для вентилятора на радіаторі підсистеми живлення;
  • стяжки для дротів;
  • гвинтики для кріплення M.2-накопичувача;
  • кабель підключення світлодіодної стрічки;
  • дверний хенгер.

Дизайн і особливості плати

ASUS ROG STRIX Z390-H GAMING

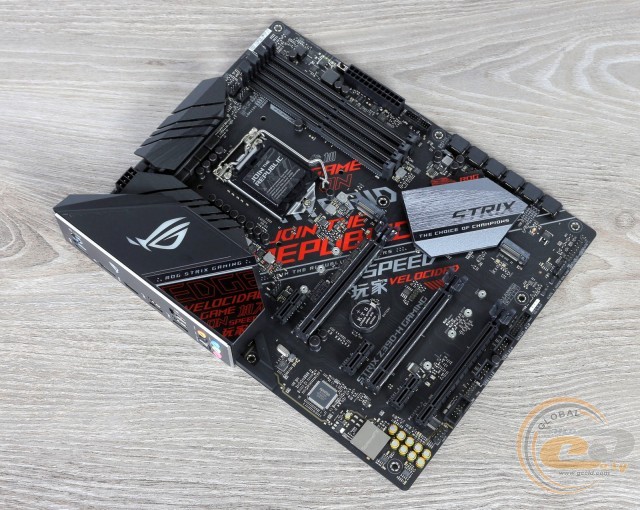

Навіть глянувши на вигляд новинки, в очі відразу впадає її кардинальна відмінність від сусідок по лінійці завдяки написам червоного кольору на друкованій платі і кожусі над інтерфейсною панеллю. Але на відміну від попередниці, чіпсетний радіатор вирішили залишити сріблястим, а не червоним. Оскільки ASUS ROG STRIX Z390-H GAMING позиціонується як відносно недорога модель, то радіатори охолодження M.2-накопичувачів відсутні, а ось від встановленої заглушки інтерфейсної панелі вирішили не відмовлятися.

ASUS ROG STRIX Z390-H GAMING

Незважаючи на використання підсвічування ASUS AURA Sync, логотип серії і смуга в області інтерфейсної панелі підсвічуються виключно червоним кольором. Якщо ж вам захочеться іншого колірного оформлення всередині системного блоку, то можна підключити світлодіодну стрічку до відповідної колодки і синхронізувати її світіння з іншими комплектуючими.

ASUS ROG STRIX Z390-H GAMING

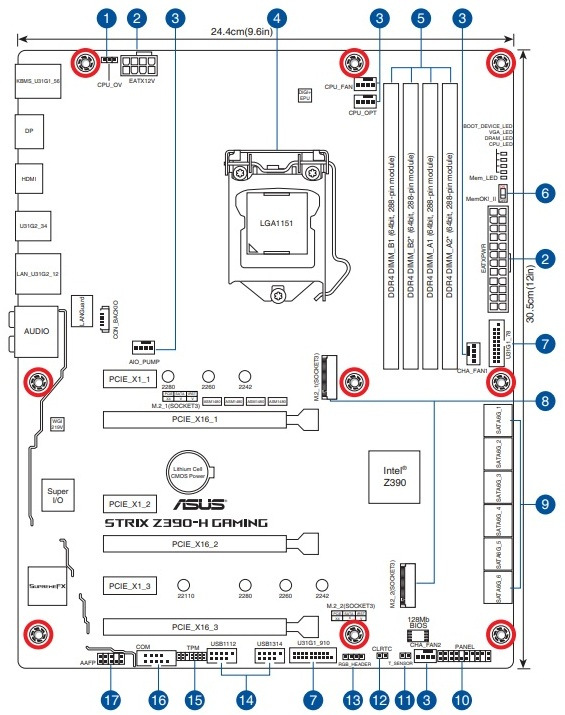

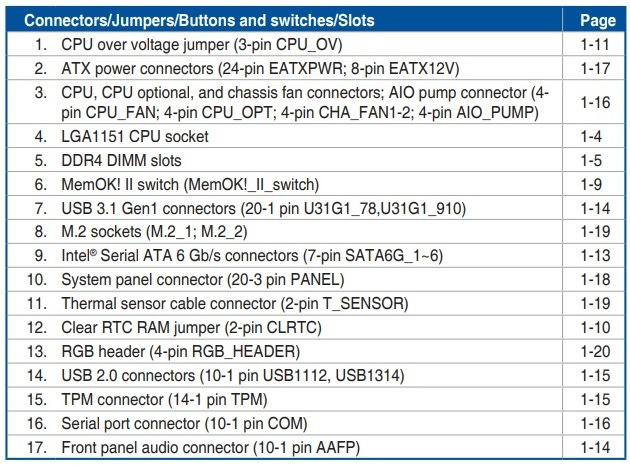

Компонування набортних елементів виконане на вищому рівні: ніяких проблем зі збіркою системи на основі ASUS ROG STRIX Z390-H GAMING у вас не виникне. DIMM-слоти використовують засувки тільки з одного боку, а доступ до портів SATA не зможуть обмежити навіть найдовші відеокарти. Та й усі кріпильні отвори знаходяться на своїх місцях.

ASUS ROG STRIX Z390-H GAMING

На зворотному боці виділимо традиційну опорну пластину процесорного роз'єму. Приємно і те, що всі радіатори системи охолодження надійно зафіксовані за допомогою гвинтів.

ASUS ROG STRIX Z390-H GAMING

Велика частина елементів за традицією згрупована внизу материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, роз'єми підключення температурних датчиків і світлодіодним стрічки, а також колодку підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка чотирьох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: чотири внутрішніх і два зовнішніх.

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. Ніяких обмежень в їх роботі немає.

ASUS ROG STRIX Z390-H GAMING

Системна плата ASUS ROG STRIX Z390-H GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо розташований на правому боці перемикач «MemOK! II» і другу колодку для підключення виносної панелі з USB 3.1 Gen 1.

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33,5°C (при розгоні - 35,6°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 48,7°C (при розгоні - 57,3°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 50,7°C (при розгоні - 56,6°C);
  • дроселі - 53,2 ° C (при розгоні - 68,2°C).

У цілому претензій до температур у нас не виникло, і ніяких проблем з перегрівом компонентів в процесі розгону бути не повинно. Нагадаємо, що в комплекті постачання є кріплення для фіксації додаткового вентилятора для охолодження підсистеми живлення CPU.

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. У ланцюгах використовуються твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS ROG STRIX Z390-H GAMING

Для розширення функціональності ASUS ROG STRIX Z390-H GAMING є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (режиму х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (режиму х2).

При бажанні можна організувати графічну підсистему з двох відеокарт завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX. Розташування слотів і їх посилена конструкція дозволить без проблем підключити дві масивні відеокарти з трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

ASUS ROG STRIX Z390-H GAMING

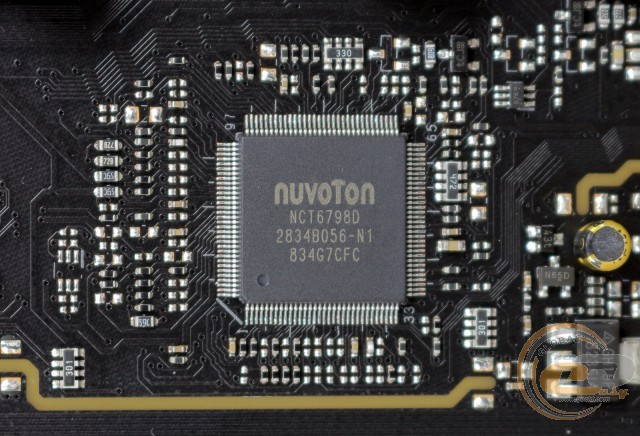

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і управляє портом COM.

ASUS ROG STRIX Z390-H GAMING

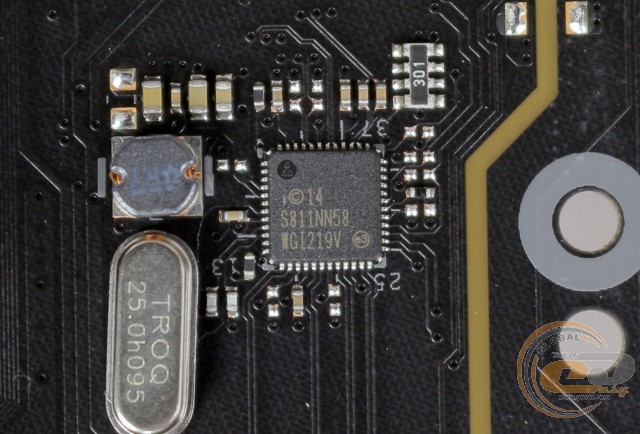

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Для пріоритезації трафіку можна використовувати фірмову утиліту GameFirst V.

ASUS ROG STRIX Z390-H GAMING

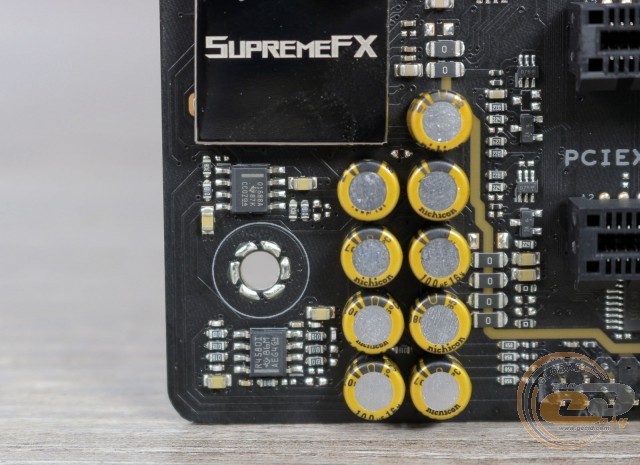

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ASUS ROG STRIX Z390-H GAMING

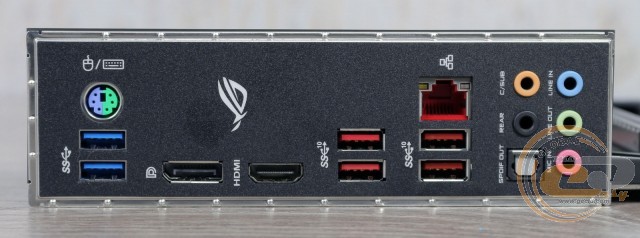

На інтерфейсну панель виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 4 х USB 3.1 Gen 2;
  • 5 x аудіопорти;
  • 1 х оптичний S/PDIF Out.

У цілому конфігурація інтерфейсної панелі вийшла вдалою. Поскаржитися можна лише на мінімально комфортна кількість портів USB і відсутність USB Type-C.

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

Можливості організації охолодження у ASUS ROG STRIX Z390-H GAMING представлені п'ятьма 4-контактними роз'ємами. Два з них слугують для охолодження центрального процесора, один призначений для підключення водоблоку СВО, а ще два - для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїм вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX Z390-H GAMING

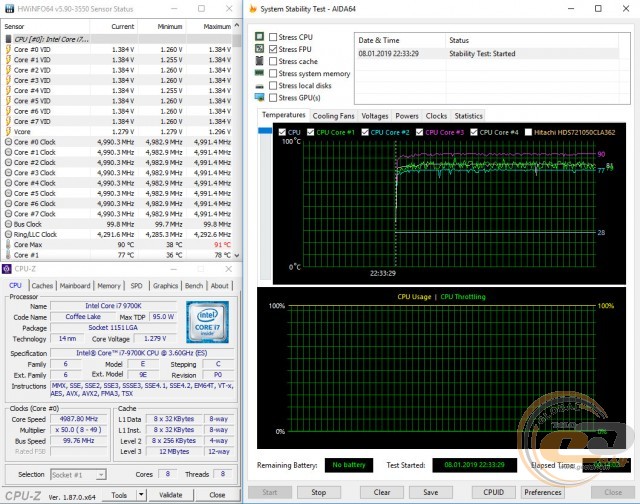

За підсумками ручного розгону робоча частота тестового процесора Intel Core i7-9700K склала 5000 МГц при напрузі 1,279 В. Для цього в BIOS напруга на ядрах CPU було підвищено до 1,30 В, а множник - до «x50». З проходженням стрес тесту AIDA64 у такому режимі проблем не виникло: температура ядер піднялася максимум до 91°С при критичному значенні в 100°С.

ASUS ROG STRIX Z390-H GAMING

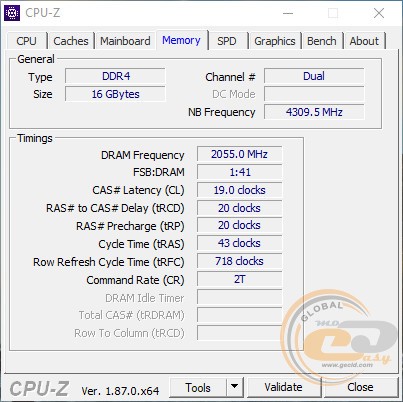

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4100 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX Z390-H GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

Inno3D iChill GeForce GTX 1080 X3

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

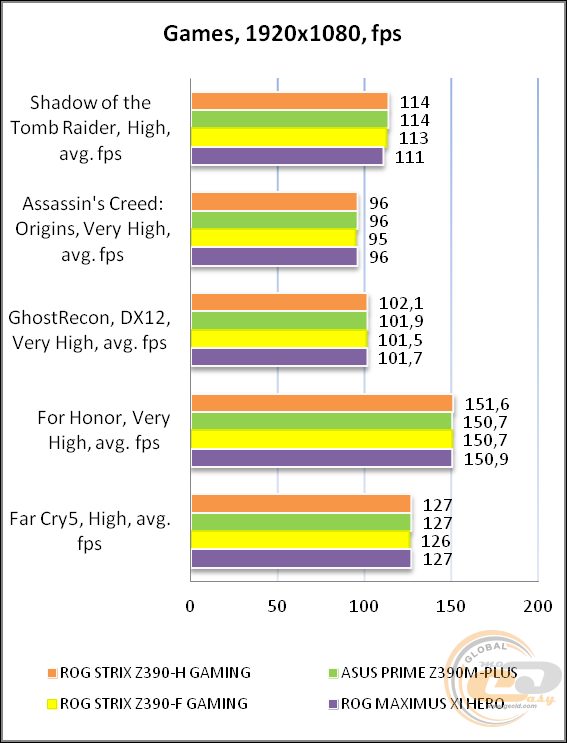

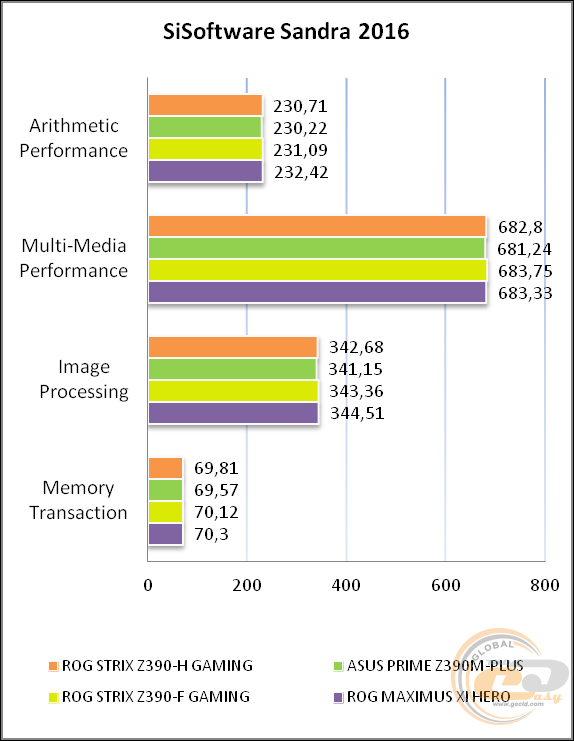

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

ASUS ROG STRIX Z390-H GAMING

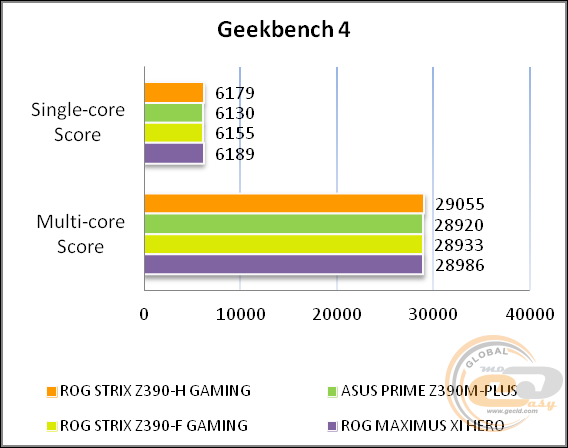

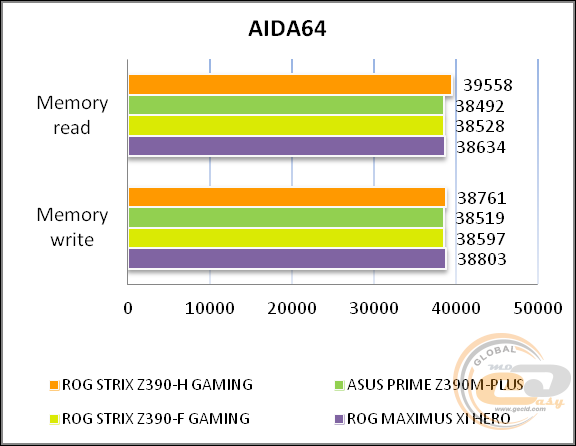

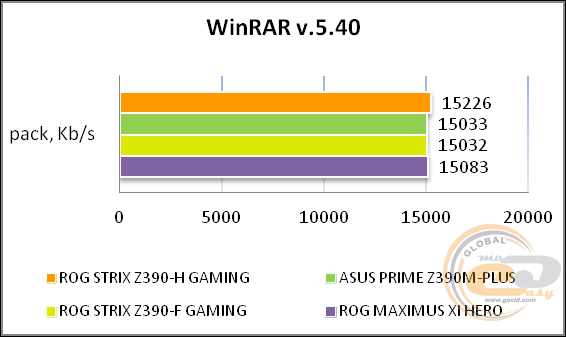

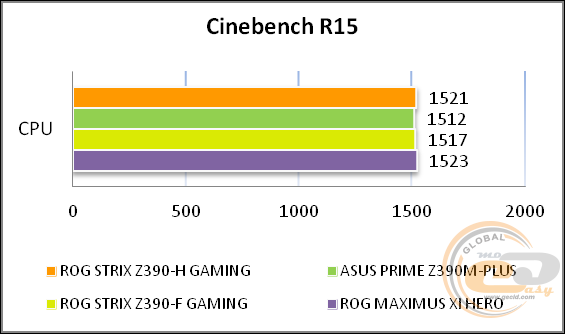

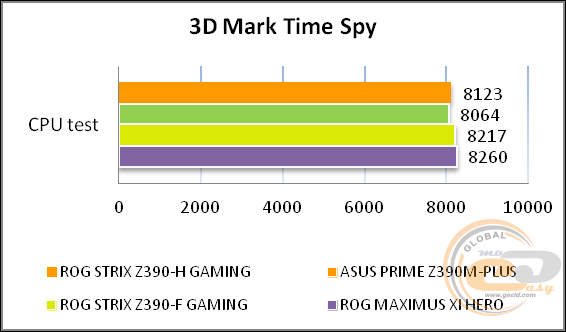

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-98.1

Відмінно

Динамічний діапазон, дБ (А)

95.2

Відмінно

Гармонійні викривлення, %

0.0017

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.9

Добре

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-92.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0065

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-105.4

Відмінно

Динамічний діапазон, дБ (А)

110.9

Відмінно

Гармонійні викривлення, %

0.0018

Відмінно

Гармонійні викривлення + шум, дБ(A)

-85.6

Добре

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-93.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0037

Відмінно

Загальна оцінка



Дуже добре

Звукову підсистему топових моделей серії ASUS ROG STRIX можна віднести до одних з найкращих у сегменті, і її можливостей буде достатньо не тільки для повсякденної експлуатації, але і для комфортного перегляду відео і прослуховування музики в хороших навушниках.

Висновки

ASUS ROG STRIX Z390-H GAMING

Материнська плата ASUS ROG STRIX Z390-H GAMING вдало поєднує грамотне цінове позиціонування, гарне сучасне оснащення і симпатичний дизайн. Якщо віддаєте перевагу агресивне поєднання чорного і червоного кольору, то новинка відмінно впишеться в концепцію вашої ігрової системи.

Але перед покупкою варто пам'ятати, що заради зниження вартості виробникові довелося трохи заощадити. Наприклад, підсвічування на платі горить тільки червоним кольором, відсутні радіатори для M.2-накопичувачів і порт USB Type-C, а також немає роз'єму для моніторингу стану роботи СВО.

Якщо ці спрощення для вас критичні, то варто звернути увагу на більш дорогі моделі ASUS ROG STRIX Z390-F GAMING і ASUS ROG STRIX Z390-E GAMING. А якщо хочете заощадити і отримати функціональну плату з цікавими колірними акцентами і можливістю розгону комплектуючих, то ASUS ROG STRIX Z390-H GAMING буде дуже вдалим вибором.

Переваги:

  • посилена 10-фазна підсистема живлення;
  • наявність підсвічування ASUS Aura Sync;
  • приємний дизайн з червоними колірними акцентами;
  • підтримка інтерфейсів USB 3.1 Gen 2;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • хороший комплект постачання;
  • хороші можливості з розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • один колір світіння підсвічування.

gamers

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
