Огляд і тестування материнської плати ASUS ROG STRIX Z390-F GAMING: press F to pay respect

04-01-2019

Материнські плати лінійки ASUS ROG STRIX користуються заслуженою популярністю у геймерів, оверклокерів і звичайних користувачів, що приділяють увагу кінцевому дизайну зібраної системи. Добре, що стиль останніх рішень дозволяє вдало вписати їх практично в будь-яку задумку. Однак материнські плати ASUS ROG STRIX виділяються не тільки стилем, а й великою різноманітністю, що дозволяє підібрати пристрій під конкретні завдання і не переплачувати за непотрібну функціональність.

ASUS ROG STRIX Z390-F GAMING

Наочним тому підтвердженням є ситуація з розглянутої раніше ASUS ROG STRIX Z390-E GAMING і тестується сьогодні ASUS ROG STRIX Z390-F GAMING. На перший погляд, між собою вони відрізняються виключно відсутністю модуля бездротових інтерфейсів у сьогоднішньої гості. Чи так це насправді? Давайте розбиратися!

Специфікація

Модель

ASUS ROG STRIX Z390-F GAMING

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX на основі кодека Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

1 x роз'єми вентиляторів M.2-накопичувача

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1 (для USB Type-C)

1 x USB 3.1 Gen 1 (для 2 х USB 3.1 Type-A)

2 x USB 2.0

1 х TPM

1 x COM

1 x NODE

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX Z390-F GAMING ASUS ROG STRIX Z390-F GAMING

Материнська плата ASUS ROG STRIX Z390-F GAMING постачється в картонній упаковці з традиційним для цієї серії оформленням у темно-червоних тонах. На її боковинах можна ознайомитися із зовнішнім виглядом продукта і ключовими його перевагами.

ASUS ROG STRIX Z390-F GAMING

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • місток 2-Way NVIDIA SLI HB;
  • набір маркувальних наклейок для кабелів;
  • температурний датчик;
  • кріплення для вентилятора на радіаторі підсистеми живлення;
  • стяжки для дротів;
  • гвинтики для кріплення M.2-накопичувача;
  • кабелі підключення світлодіодних стрічок;
  • дверний хенгер.

Дизайн і особливості плати

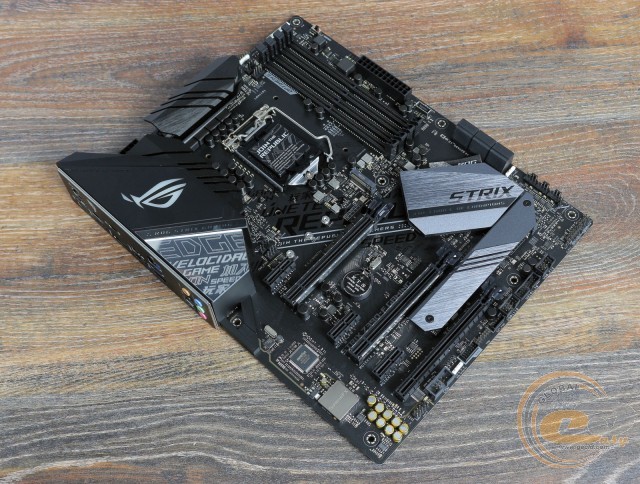

ASUS ROG STRIX Z390-F GAMING

На перший погляд, відрізнити новинку від розглянутої раніше ASUS ROG STRIX Z390-E GAMING неможливо, однак невеликі відмінності все ж є. При найближчому розгляді можна відзначити відсутність другого радіатора охолодження M.2-накопичувача і металевого кріплення для 40-мм вентилятора для охолодження елементів підсистеми живлення (воно є в комплекті постачання). А ось сам вентилятор у комплекті відсутній. В іншому перед нами те ж саме рішення в темних тонах з дуже приємним дизайном.

ASUS ROG STRIX Z390-F GAMING

Урізноманітнити внутрішнє оздоблення системного блоку можна за допомогою системи підсвічування ASUS AURA Sync і трьох колодок для підключення світлодіодних стрічок.

ASUS ROG STRIX Z390-F GAMING

Компонування набортних елементів виконана на вищому рівні: ніяких проблем зі збіркою системи на основі ASUS ROG STRIX Z390-F GAMING у вас не виникне. DIMM-слоти використовують засувки тільки з одного боку, а доступ до портів SATA не зможуть обмежити навіть найдовші відеокарти. Та й усі кріпильні отвори знаходяться на своїх місцях.

ASUS ROG STRIX Z390-F GAMING

На зворотному боці виділимо традиційну опорну пластину процесорного роз'єму. Приємно і те, що всі радіатори системи охолодження надійно зафіксовані за допомогою гвинтів.

ASUS ROG STRIX Z390-F GAMING

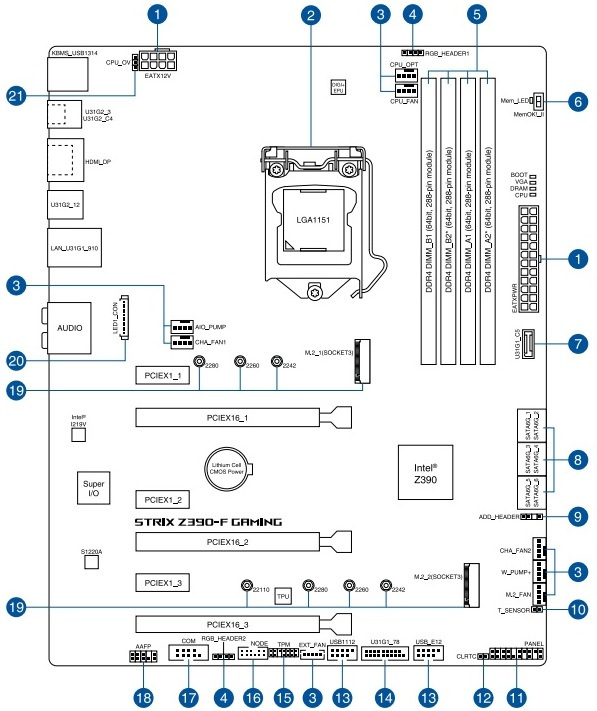

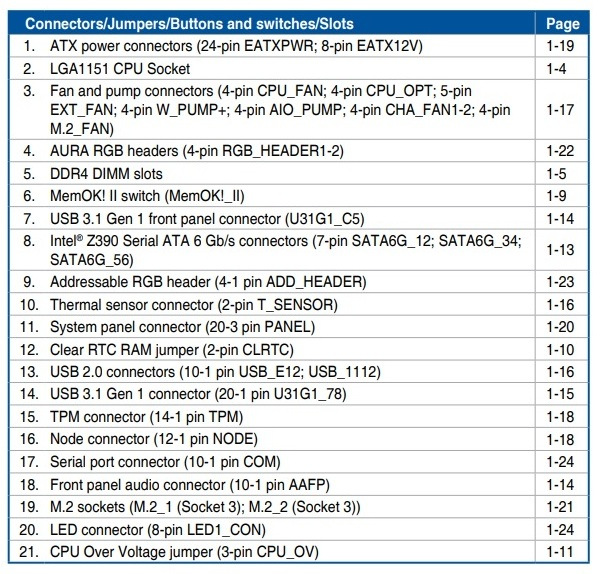

Велика частина елементів за традицією згрупована внизу материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM, NODE і TPM, роз'єми підключення температурних датчиків і світлодіодним стрічки, а також колодку підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх п'ять: два внутрішніх для реалізації трьох портів (1 х USB Type-C + 2 x USB Type-A) і два зовнішніх.

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача.

ASUS ROG STRIX Z390-F GAMING

Системна плата ASUS ROG STRIX Z390-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо розташований на правому боці перемикач «MemOK! II»і колодку для підключення виносної панелі з USB 3.1 Gen 1 Type-C (у ASUS ROG STRIX Z390-E GAMING тут використовується USB 3.1 Gen 2 Type-C).

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, а два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 36,6°C (при розгоні - 38,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 43,1°C (при розгоні - 48,6°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 45,5°C (при розгоні - 51,8°C);
  • дроселі - 50,2°C (при розгоні - 57,7°C).

Під час тестування ми отримали дуже схожі з ASUS ROG STRIX Z390-E GAMING результати, що не дивно, беручи до уваги ідентичну конструкцію системи охолодження. Але все ж невелика перевага залишається за більш дорогою моделлю, адже при необхідності ви зможете встановити комплектний вентилятор.

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. У ланцюгах використовуються твердотільні конденсатори, феритові дроселі та мікросхеми On Semiconductor NCP302045 з робочим навантаженням 45 А. Аналогічну конфігурацію використовує і ASUS ROG STRIX Z390-E GAMING. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS ROG STRIX Z390-F GAMING

Для розширення функціональності ASUS ROG STRIX Z390-F GAMING є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (режиму х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (режиму х4).

При бажанні можна організувати графічну підсистему з двох або трьох відеокарт завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX. Розташування слотів і їх посилена конструкція дозволить без проблем підключити дві масивні відеокарти з трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

ASUS ROG STRIX Z390-F GAMING

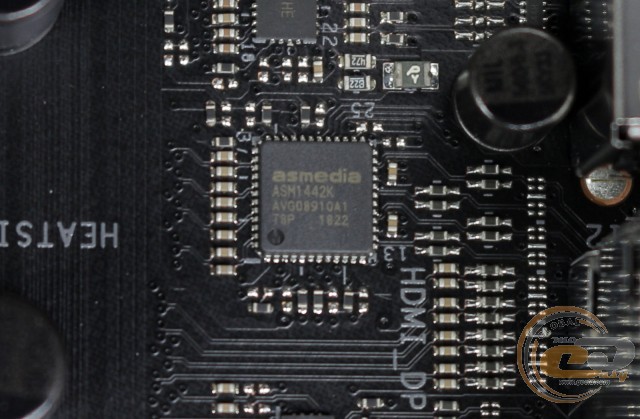

Якщо ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG STRIX Z390-F GAMING

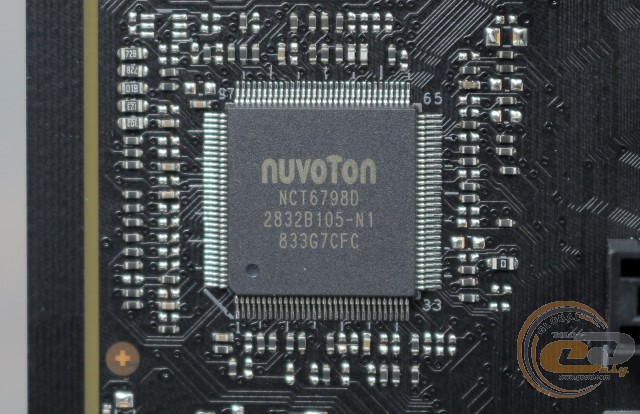

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і управляє портом COM.

ASUS ROG STRIX Z390-F GAMING

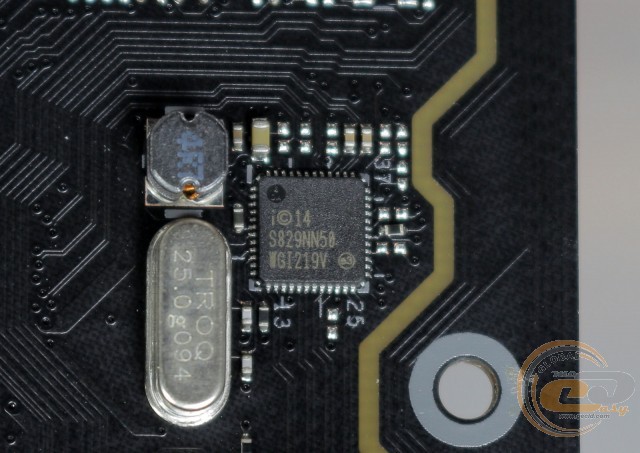

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Для пріоритезації трафіку можна використовувати фірмову утиліту GameFirst V.

ASUS ROG STRIX Z390-F GAMING

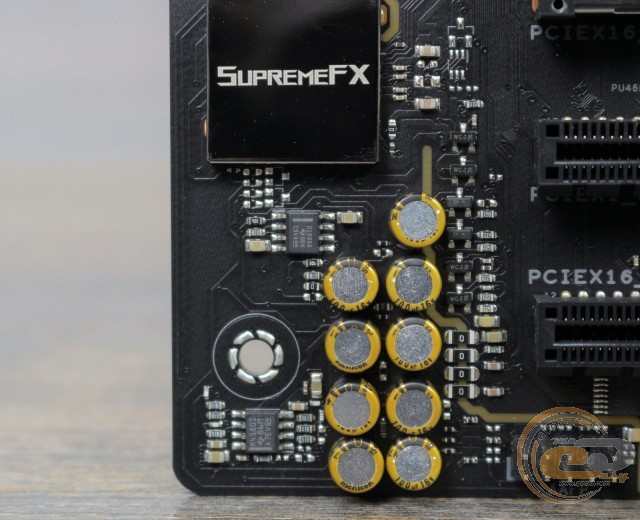

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ASUS ROG STRIX Z390-F GAMING

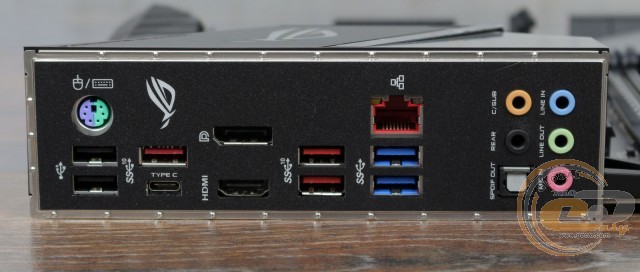

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопорти;
  • 1 х оптичний S/PDIF Out.

Одним з ключових відмінностей ASUS ROG STRIX Z390-F GAMING від ASUS ROG STRIX Z390-E GAMING є відсутність модуля бездротових інтерфейсів Intel Wireless-AC 9560. В іншому ж конфігурація інтерфейсної панелі обох плат ідентична.

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

Можливості організації охолодження у ASUS ROG STRIX Z390-F GAMING представляють сім 4-контактними роз'ємами. Два з них слугують для охолодження центрального процесора, ще два призначені для підключення водоблоков СВО, один можна використовувати для вентилятора під M.2-накопичувач, а ще два - для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX Z390-F GAMING

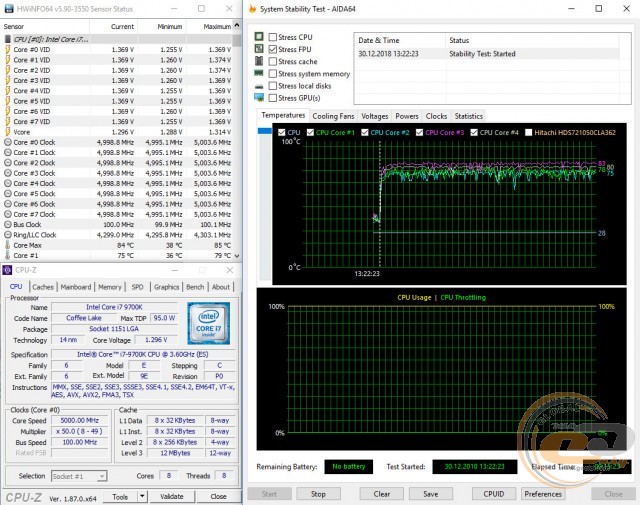

За підсумками ручного розгону робоча частота тестового процесора Intel Core i7-9700K склала 5000 МГц при напрузі 1,296 В. Для цього в BIOS напруга на ядрах CPU було підвищено до 1,30 В, а множник - до «x50». З проходженням стрес тесту AIDA64 у такому режимі ніяких проблем не виникло: температура ядер піднялася максимум до 85°С при критичному значенні в 100°С.

ASUS ROG STRIX Z390-F GAMING

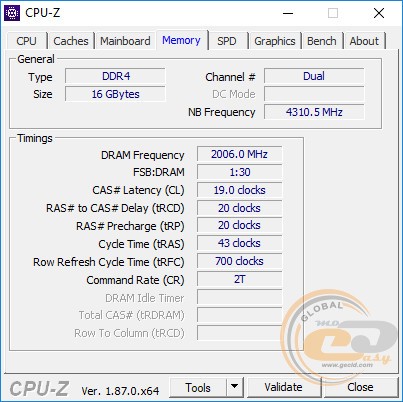

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4000 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX Z390-F GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

Inno3D iChill GeForce GTX 1080 X3

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

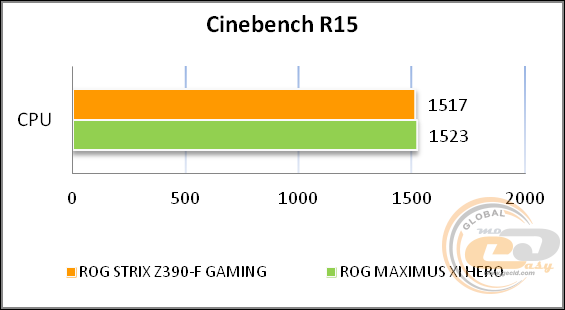

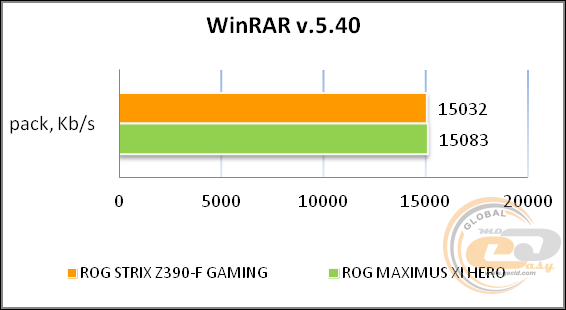

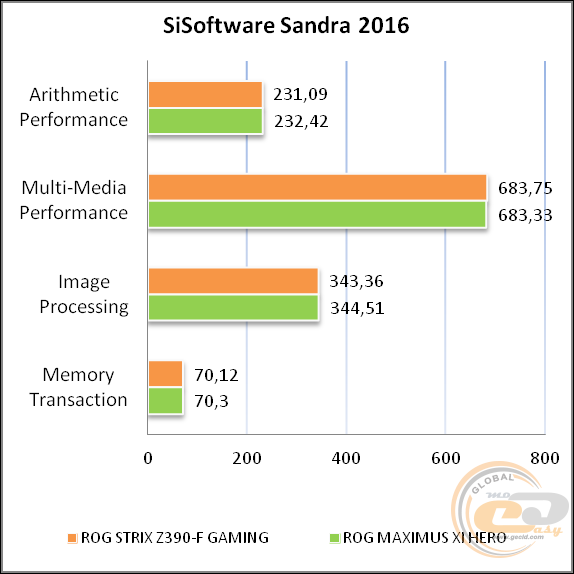

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING



ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

ASUS ROG STRIX Z390-F GAMING

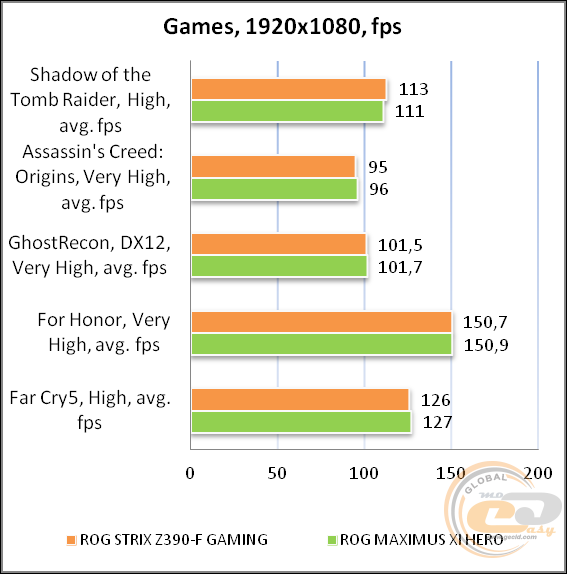

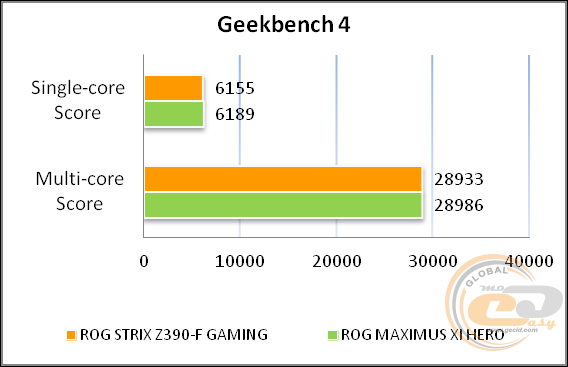

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шум, дБ (А)

-92.4

Дуже добре

Динамічний діапазон, дБ (А)

92.2

Дуже добре

Гармонійні викривлення, %

0.0022

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.2

Добре

Інтермодуляційні викривлення + шум, %

0.0079

Відмінно

Взаємопроникнення каналів, дБ

-91.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0082

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шум, дБ (А)

-107.4

Відмінно

Динамічний діапазон, дБ (А)

112.9

Відмінно

Гармонійні викривлення, %

0.0022

Відмінно

Гармонійні викривлення + шум, дБ(A)

-85.7

Добре

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-96.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0033

Відмінно

Загальна оцінка



Дуже добре

Звукову підсистему топових моделей серії ASUS ROG STRIX можна віднести до одних з найкращих в сегменті, і її можливостей буде достатньо не тільки для повсякденної експлуатації, але і для комфортного перегляду відео і прослуховування музики в хороших навушниках.

Висновки

ASUS ROG STRIX Z390-F GAMING

У цілому враження від материнської плати ASUS ROG STRIX Z390-F GAMING склалося виключно позитивне. Приємно, що компанія ASUS дозволяє не переплачувати за непотрібну функціональність.

Нагадаємо, що ASUS ROG STRIX Z390-F GAMING є практично повним аналогом моделі ASUS ROG STRIX Z390-E GAMING, за винятком кількох нюансів: відсутність у комплекті модуля бездротових інтерфейсів Intel Wireless-AC 9560, 40-мм вентилятора для охолодження елементів підсистеми живлення і другого радіатора для M.2-накопичувача. Також у даній моделі реалізована підтримка внутрішнього роз'єму USB 3.1 Gen 1 Type-C, а у ASUS ROG STRIX Z390-E GAMING - USB 3.1 Gen 2 Type-C. В іншому без змін.

Тому вибір залишається за вами: якщо в пріоритеті ціна, то можна заощадити, якщо хочете створити мультимедійний центр з двома M.2-накопичувачами, то можна доплатити за ASUS ROG STRIX Z390-E GAMING.

Переваги:

  • посилена 10-фазна підсистема живлення;
  • наявність підсвічування ASUS Aura Sync;
  • приємний дизайн;
  • підтримка інтерфейсів USB 3.1 Gen 2 і USB 3.1 Gen 1 Type-C;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • хороший комплект постачання;
  • хороші можливості з розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороша будова інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
