Огляд і тестування материнської плати ASUS ROG STRIX Z390-F GAMING: press F to pay respect
04-01-2019
Материнські плати лінійки ASUS ROG STRIX користуються заслуженою популярністю у геймерів, оверклокерів і звичайних користувачів, що приділяють увагу кінцевому дизайну зібраної системи. Добре, що стиль останніх рішень дозволяє вдало вписати їх практично в будь-яку задумку. Однак материнські плати ASUS ROG STRIX виділяються не тільки стилем, а й великою різноманітністю, що дозволяє підібрати пристрій під конкретні завдання і не переплачувати за непотрібну функціональність.
Наочним тому підтвердженням є ситуація з розглянутої раніше ASUS ROG STRIX Z390-E GAMING і тестується сьогодні ASUS ROG STRIX Z390-F GAMING. На перший погляд, між собою вони відрізняються виключно відсутністю модуля бездротових інтерфейсів у сьогоднішньої гості. Чи так це насправді? Давайте розбиратися!
Специфікація
Модель |
ASUS ROG STRIX Z390-F GAMING |
Чіпсет |
Intel Z390 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4266 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX на основі кодека Realtek ALC S1220A |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 2 х роз'єми підключення водоблоків СВО (4-контактні) 2 x роз'єми підключення системних вентиляторів (4-контактні) 1 x роз'єми вентиляторів M.2-накопичувача |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 2 x USB 2.0 2 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 3 х USB 3.1 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 (для USB Type-C) 1 x USB 3.1 Gen 1 (для 2 х USB 3.1 Type-A) 2 x USB 2.0 1 х TPM 1 x COM 1 x NODE |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка і комплект постачання
Материнська плата ASUS ROG STRIX Z390-F GAMING постачється в картонній упаковці з традиційним для цієї серії оформленням у темно-червоних тонах. На її боковинах можна ознайомитися із зовнішнім виглядом продукта і ключовими його перевагами.

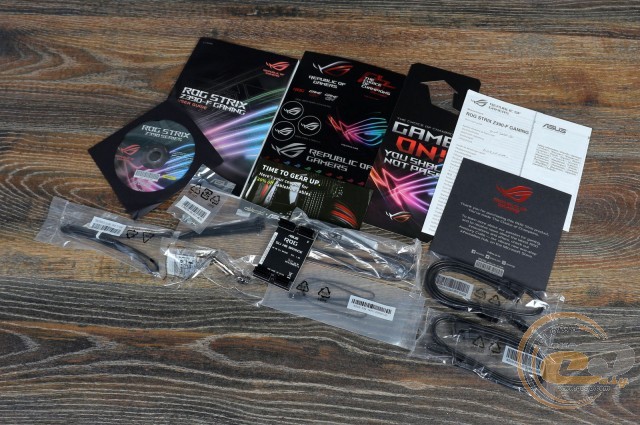

У коробці ми виявили такий набір аксесуарів:
- диск з ПЗ;
- набір паперової документації;
- чотири SATA-шлейфи;
- місток 2-Way NVIDIA SLI HB;
- набір маркувальних наклейок для кабелів;
- температурний датчик;
- кріплення для вентилятора на радіаторі підсистеми живлення;
- стяжки для дротів;
- гвинтики для кріплення M.2-накопичувача;
- кабелі підключення світлодіодних стрічок;
- дверний хенгер.
Дизайн і особливості плати

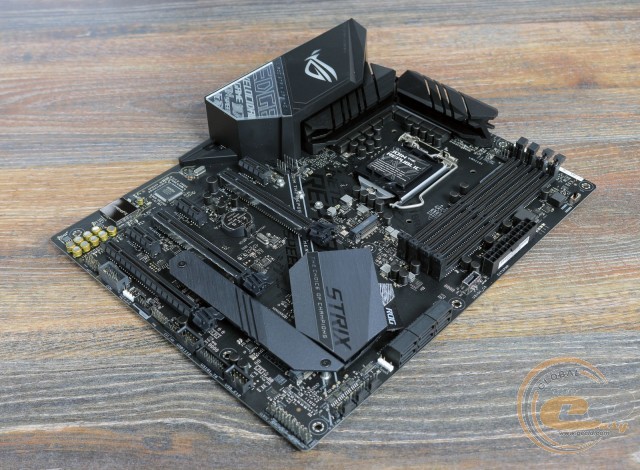

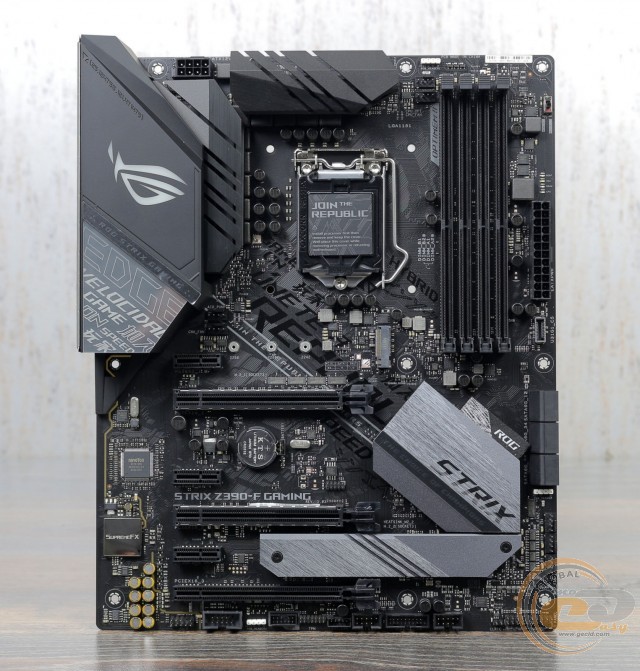

На перший погляд, відрізнити новинку від розглянутої раніше ASUS ROG STRIX Z390-E GAMING неможливо, однак невеликі відмінності все ж є. При найближчому розгляді можна відзначити відсутність другого радіатора охолодження M.2-накопичувача і металевого кріплення для 40-мм вентилятора для охолодження елементів підсистеми живлення (воно є в комплекті постачання). А ось сам вентилятор у комплекті відсутній. В іншому перед нами те ж саме рішення в темних тонах з дуже приємним дизайном.

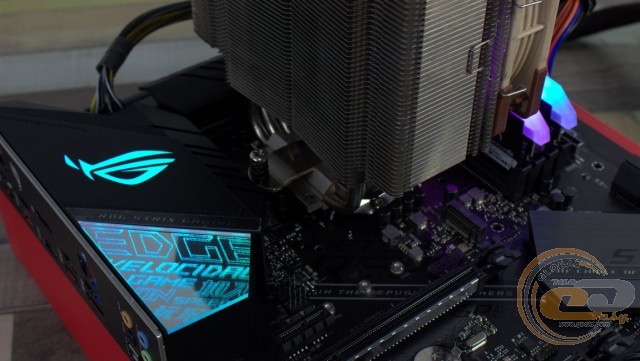

Урізноманітнити внутрішнє оздоблення системного блоку можна за допомогою системи підсвічування ASUS AURA Sync і трьох колодок для підключення світлодіодних стрічок.

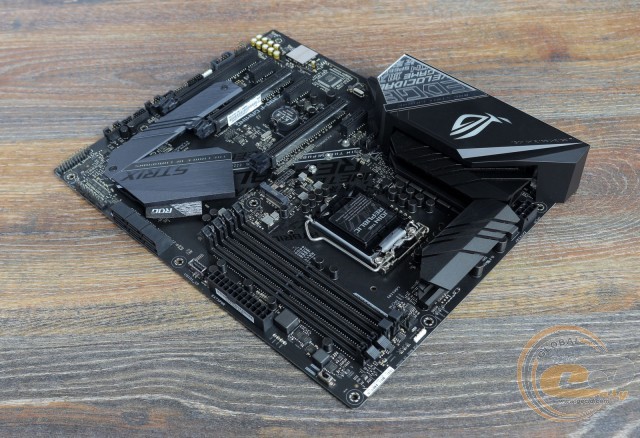

Компонування набортних елементів виконана на вищому рівні: ніяких проблем зі збіркою системи на основі ASUS ROG STRIX Z390-F GAMING у вас не виникне. DIMM-слоти використовують засувки тільки з одного боку, а доступ до портів SATA не зможуть обмежити навіть найдовші відеокарти. Та й усі кріпильні отвори знаходяться на своїх місцях.

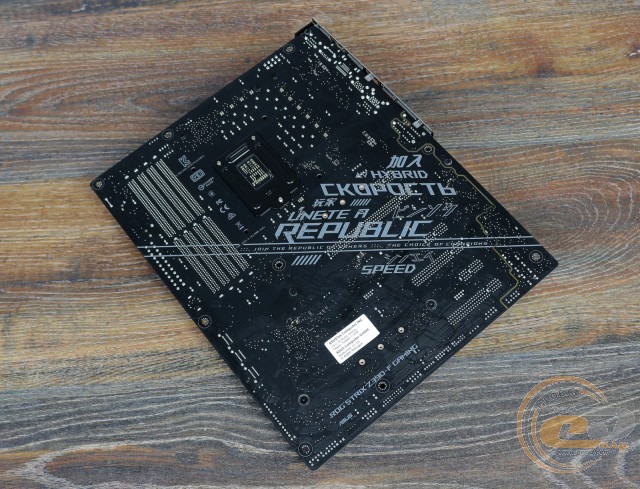

На зворотному боці виділимо традиційну опорну пластину процесорного роз'єму. Приємно і те, що всі радіатори системи охолодження надійно зафіксовані за допомогою гвинтів.

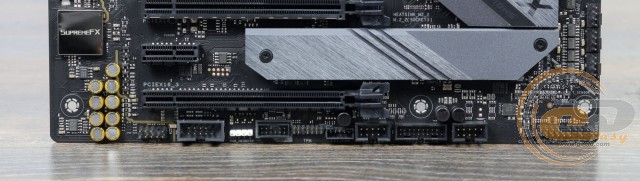

Велика частина елементів за традицією згрупована внизу материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM, NODE і TPM, роз'єми підключення температурних датчиків і світлодіодним стрічки, а також колодку підключення фронтальної панелі.
Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх п'ять: два внутрішніх для реалізації трьох портів (1 х USB Type-C + 2 x USB Type-A) і два зовнішніх.

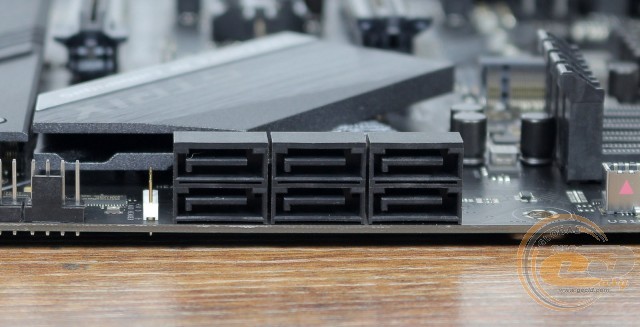

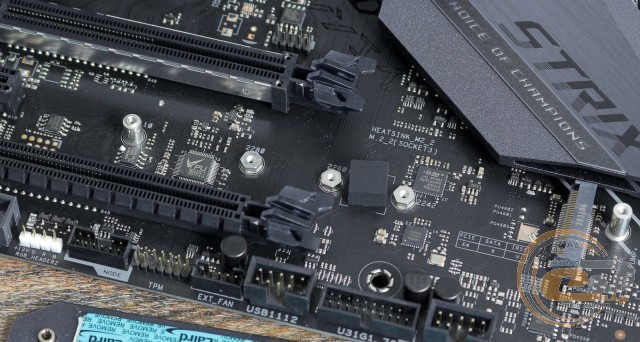

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача.

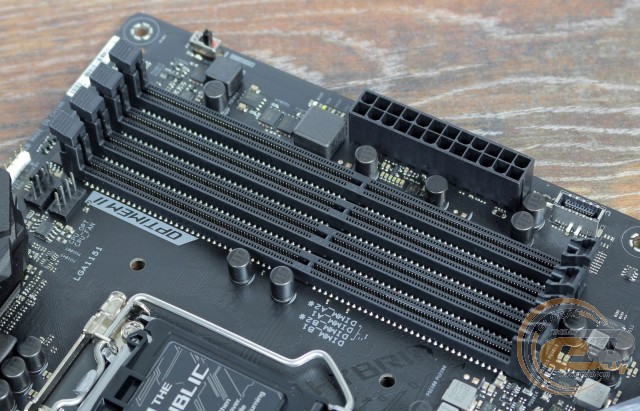

Системна плата ASUS ROG STRIX Z390-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.
Додатково зазначимо розташований на правому боці перемикач «MemOK! II»і колодку для підключення виносної панелі з USB 3.1 Gen 1 Type-C (у ASUS ROG STRIX Z390-E GAMING тут використовується USB 3.1 Gen 2 Type-C).

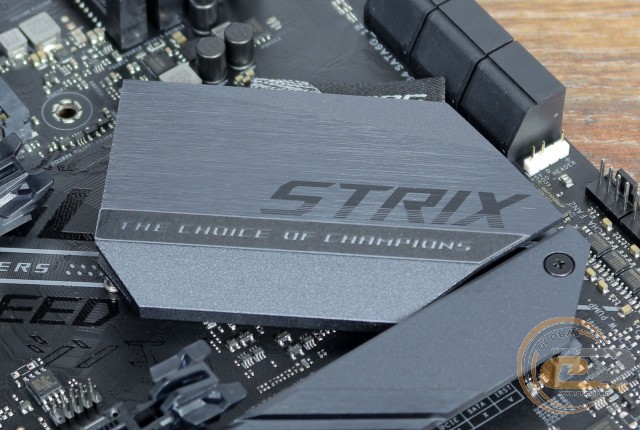

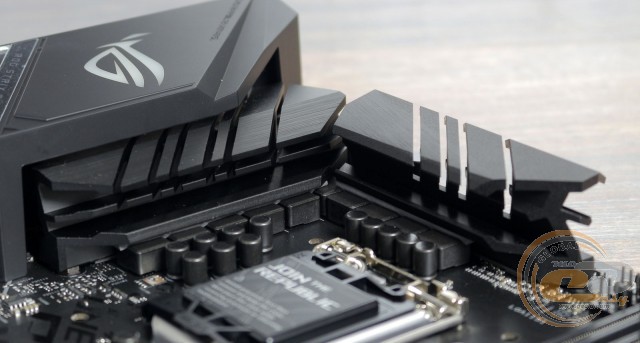

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, а два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 36,6°C (при розгоні - 38,8°C);
- верхній радіатор охолодження елементів підсистеми живлення процесора - 43,1°C (при розгоні - 48,6°C);
- бічний радіатор охолодження елементів підсистеми живлення процесора - 45,5°C (при розгоні - 51,8°C);
- дроселі - 50,2°C (при розгоні - 57,7°C).
Під час тестування ми отримали дуже схожі з ASUS ROG STRIX Z390-E GAMING результати, що не дивно, беручи до уваги ідентичну конструкцію системи охолодження. Але все ж невелика перевага залишається за більш дорогою моделлю, адже при необхідності ви зможете встановити комплектний вентилятор.

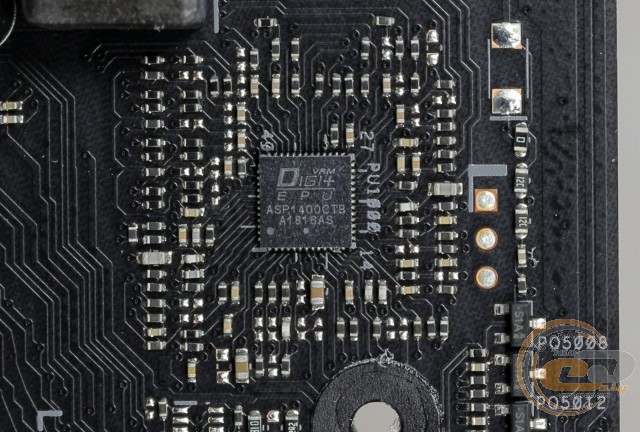

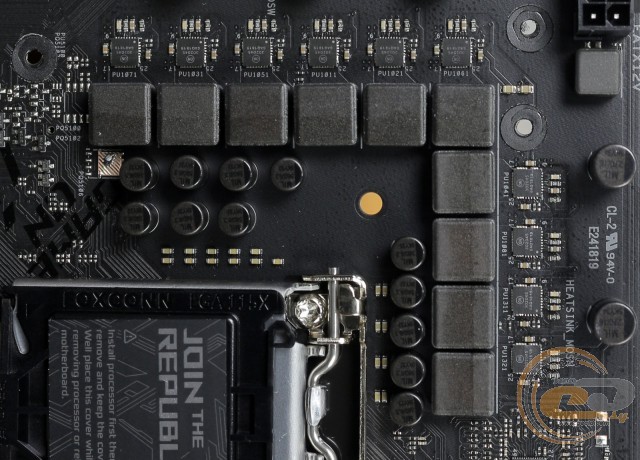

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. У ланцюгах використовуються твердотільні конденсатори, феритові дроселі та мікросхеми On Semiconductor NCP302045 з робочим навантаженням 45 А. Аналогічну конфігурацію використовує і ASUS ROG STRIX Z390-E GAMING. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

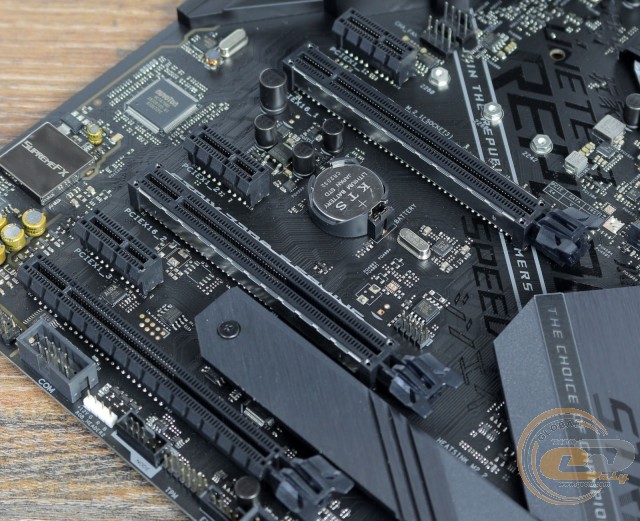

Для розширення функціональності ASUS ROG STRIX Z390-F GAMING є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х4).
При бажанні можна організувати графічну підсистему з двох або трьох відеокарт завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX. Розташування слотів і їх посилена конструкція дозволить без проблем підключити дві масивні відеокарти з трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.
