Огляд і тестування материнської плати ASUS ROG STRIX Z390-E GAMING: гідний флагман

08-11-2018

ASUS ROG STRIX Z390-E GAMING

Якщо ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG STRIX Z390-E GAMING

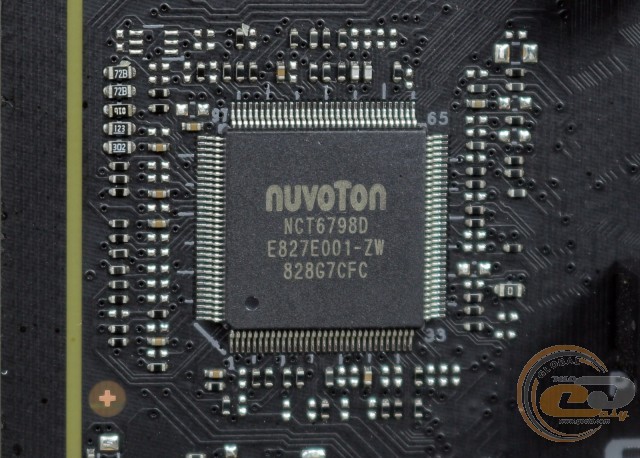

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і управляє портом COM.

ASUS ROG STRIX Z390-E GAMING

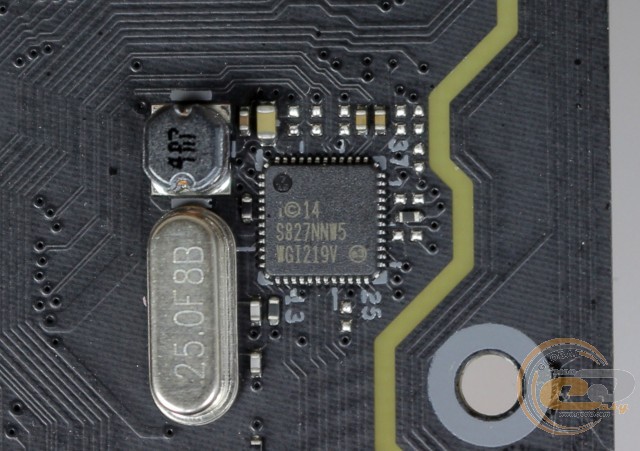

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Для пріоритезації трафіку можна використовувати фірмову утиліту GameFirst V.

ASUS ROG STRIX Z390-E GAMING

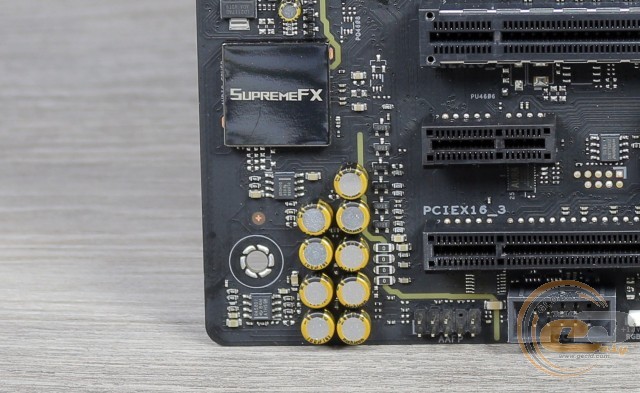

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ASUS ROG STRIX Z390-E GAMING

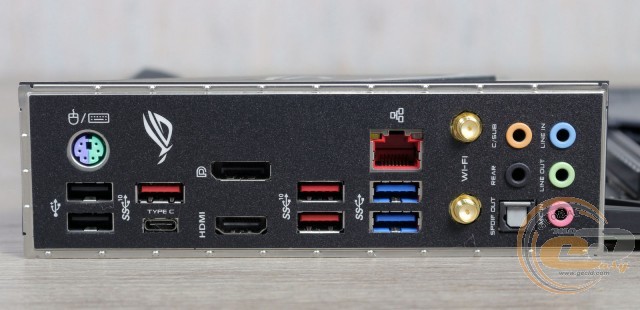

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопорти;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно відрізняється підтримкою бездротових інтерфейсів 802.11ac Wi-Fi і Bluetooth 5.0, які реалізовані за допомогою модуля Intel Wireless-AC 9560. Також виділимо більше число портів USB і зручне підключення багатоканальної акустики. А при необхідності можна винести на задню панель порт COM.

ASUS ROG STRIX Z390-E GAMING

Можливостей організації охолодження у ASUS ROG STRIX Z390-E GAMING представляють сім 4-контактними роз'ємами. Два з них служать для охолодження центрального процесора, ще два призначені для підключення водоблоків СВО, один можна використовувати для вентилятора під M.2-накопичувач, а ще два - для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX Z390-E GAMING

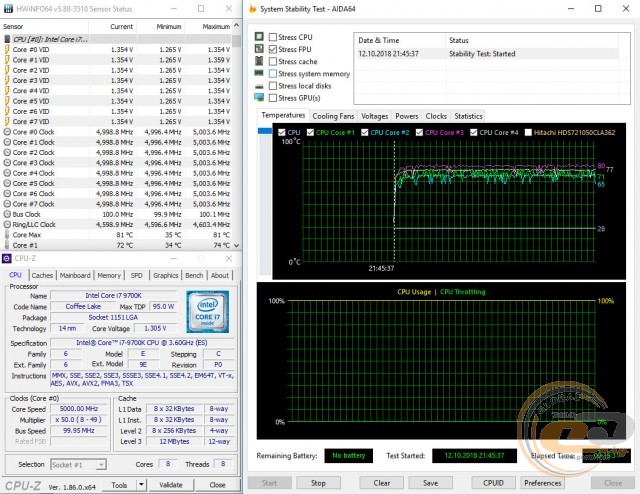

За підсумками ручного розгону робоча частота тестового процесора Intel Core i7-9700K склала 5000 МГц при напрузі 1,305 В. Для цього в BIOS напруга на ядрах CPU було підвищено до 1,30 В, а множник - до «x50». З проходженням стрес тесту в такому режимі ніяких проблем не виникло: температура ядер піднялася максимум до 81°С при критичному значенні в 100°С.

ASUS ROG STRIX Z390-E GAMING

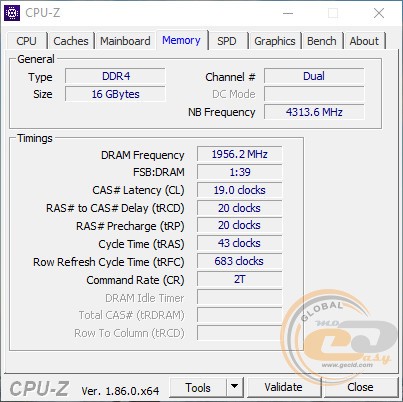

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-3900 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX Z390-E GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

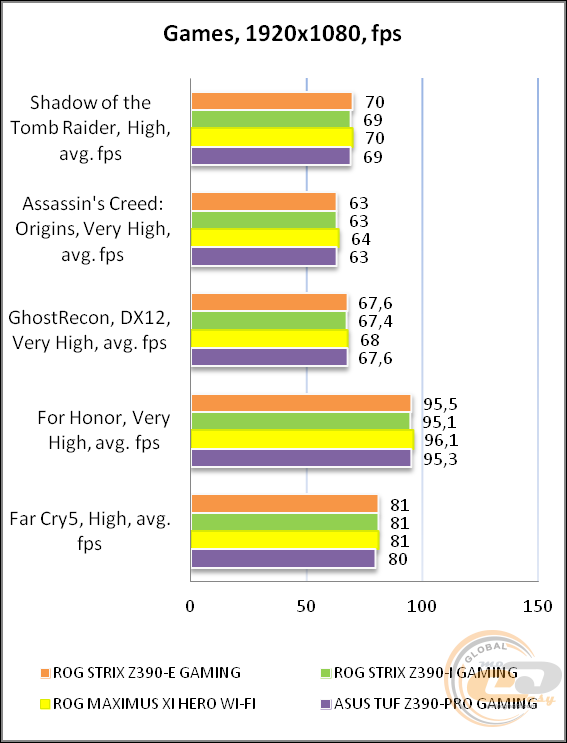

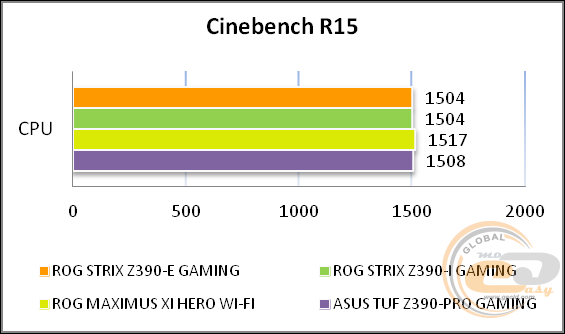

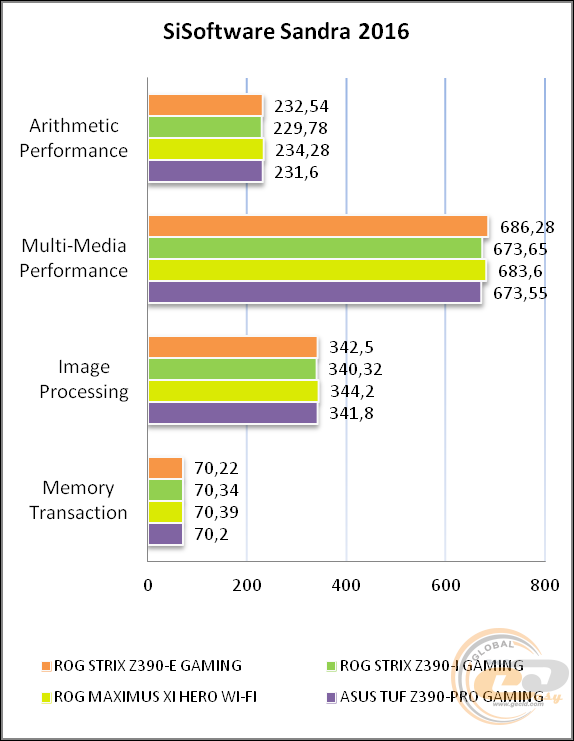

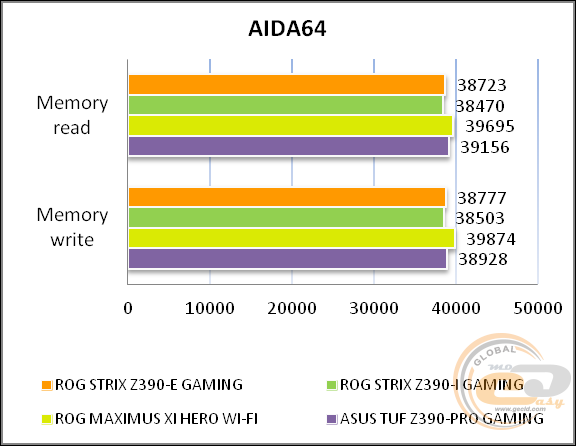

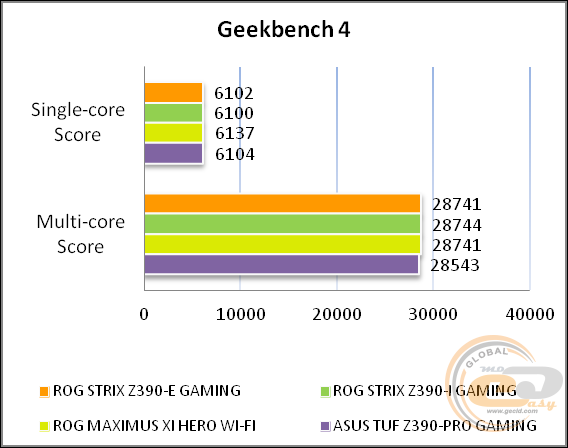

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.01

Відмінно

Рівень шуму, дБ (А)

-90.3

Дуже добре

Динамічний діапазон, дБ (А)

90.3

Дуже добре

Гармонійні викривлення, %

0.0018

Відмінно

Гармонійні викривлення + шум, дБ(A)

-82.8

Добре

Інтермодуляційні викривлення + шум, %

0.0098

Дуже добре

Взаємопроникнення каналів, дБ

-88.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0093

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.01

Відмінно

Рівень шуму, дБ (А)

-92.6

Дуже добре

Динамічний діапазон, дБ (А)

91.9

Дуже добре

Гармонійні викривлення, %

0.0020

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.3

Добре

Інтермодуляційні викривлення + шум, %

0.0081

Дуже добре

Взаємопроникнення каналів, дБ

-85.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0077

Відмінно

Загальна оцінка



Дуже добре

Звукову підсистему топових моделей серії ASUS ROG STRIX можна віднести до одних з найкращих в сегменті, і її можливостей буде достатньо не тільки для повсякденної експлуатації, але і для комфортного перегляду відео і прослуховування музики в хороших навушниках.

Висновки

ASUS ROG STRIX Z390-E GAMING

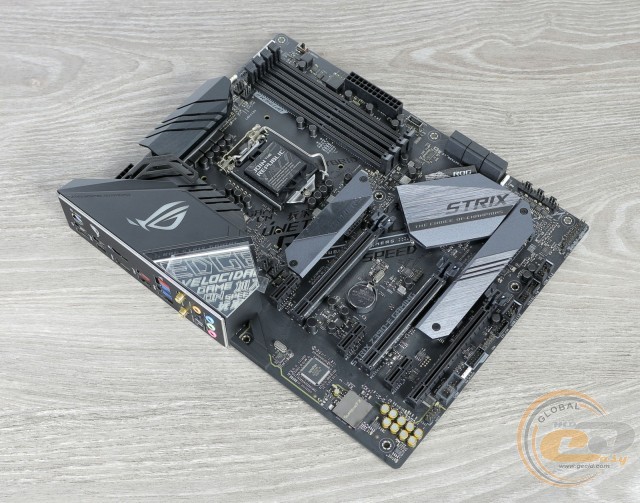

Складно пред'явити будь-які претензії до нового флагману лінійки ROG STRIX, адже материнська плата ASUS ROG STRIX Z390-E GAMING оснащена практично ідеально. Це відмінний варіант для складання ігрової системи з парою масивних відеокарт, топовою звуковою підсистемою, ефективним охолодженням, посиленою 10-фазною підсистемою живлення, гігабітним LAN-контролером з можливістю пріоритизації трафіку і підтримкою бездротових інтерфейсів 802.11ac Wi-Fi + Bluetooth 5.0. А серед особливостей новинки можна згадати лише традиційне обмеження з роботи деяких інтерфейсів дискової підсистеми.

У підсумку, якщо ви хочете отримати в своє розпорядження практично всі можливі на даний момент функціональні можливості, то ASUS ROG STRIX Z390-E GAMING відмінно вам підійде. Якщо ж модуль Intel Wireless-AC 9560 вам ні до чого, то можна трохи заощадити, звернувши увагу на моделі ASUS ROG STRIX Z390-H GAMING або ROG STRIX Z390-F GAMING.

Переваги:

  • посилена 10-фазна підсистема живлення;
  • наявність підсвічування ASUS Aura Sync;
  • приємний дизайн;
  • підтримка інтерфейсів USB 3.1 Gen 2 і USB 3.1 Gen 1 Type-C;
  • модуль бездротових інтерфейсів Intel Wireless-AC 9560;
  • два слоти M.2 з радіаторами для накопичувачів;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • хороший комплект постачання;
  • хороші можливості з розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороша компоновка інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
