Огляд і тестування материнської плати ROG STRIX Z370-I GAMING: хороше оснащення в компактному форматі

04-01-2018

Станом на початок 2018 року, для бажаючих скласти компактну систему високого рівня з флагманським чіпсетом Intel Z370 вибір материнських плат, скажімо відверто, невеликий. А все тому, що більшість компаній ще не встигли повністю оновити свої лінійки й представити достатню кількість рішень формату Mini-ITX.

ROG STRIX Z370-I GAMING

Наприклад, поточним компактним флагманом компанії ASUS є модель з лінійки ROG STRIX, а саме ROG STRIX Z370-I GAMING, яка залишатиметься в цьому статусі аж до поповнення серії ROG MAXIMUS. На момент підготовки огляду, вона вже доступна в продажу за середньою ціною близько $240 і пропонує належне оснащення за ці гроші. Давайте ж познайомимося з нею ближче і з'ясуємо, чи заслуговує вона вашої уваги.

Специфікація

Модель

ROG STRIX Z370-I GAMING

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-4333 МГц

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280 і M.2 22110; PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 2.0

3 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-С

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Asus%2BStrix%2BZ370-I%2BGaming

Упаковка і комплектація

ROG STRIX Z370-I GAMING ROG STRIX Z370-I GAMING

Материнська плата постачається в традиційній для лінійки ROG STRIX упаковці, оформленій переважно в темних тонах, яка вирізняється хорошим інформаційним наповненням.

ROG STRIX Z370-I GAMING

У коробці ми виявили такий набір аксесуарів:

  • чотири кабелі SATA;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • два набори гвинтиків для кріплення M.2-накопичувачів;
  • подовжувач для підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG STRIX Z370-I GAMING

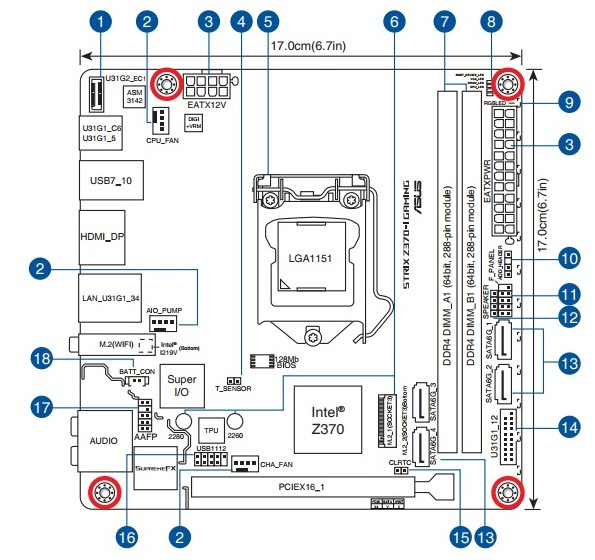

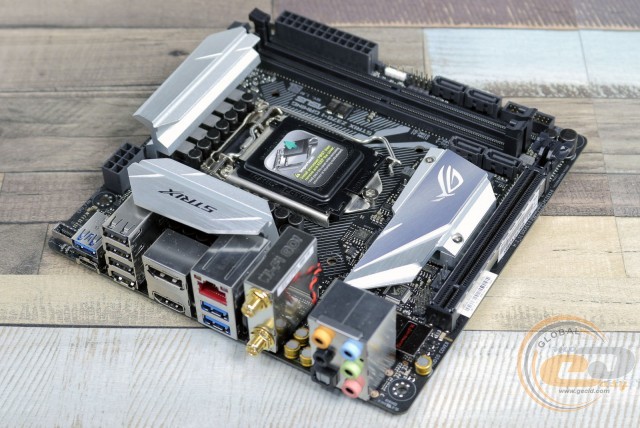

ROG STRIX Z370-I GAMING виконана на друкованій платі чорного кольору у форматі Mini-ITX (170 х 170 мм). Її оформлення загалом доволі спокійне, і воно повинно сподобатися багатьом користувачам. Компонування всіх набортних елементів досить щільне, що відповідає компактному форм-фактору друкованої плати.

ROG STRIX Z370-I GAMING

При цьому в процесі складання й тестування у нас виникли претензії до розташування двох портів SATA між DIMM-слотами й роз'ємом PCI Express x16. Доступ до них виявляється не дуже зручним після встановлення габаритного кулера, відеокарти й ОЗП.

ROG STRIX Z370-I GAMING

LED-підсвічуванням оснащений лише правий край друкованої плати, де розпаяні дванадцять світлодіодів.

ROG STRIX Z370-I GAMING

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єма, один з двох слотів M.2 Socket 3, а також ряд елементів підсистеми живлення процесора, тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

ROG STRIX Z370-I GAMING

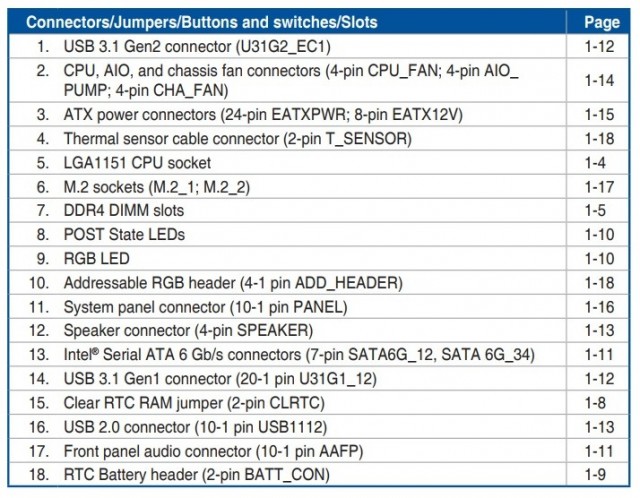

У нижньому лівому кутку друкованої плати знаходяться такі елементи: колодка підключення аудіороз'ємів передньої панелі, роз'єми підключення водоблока СВО і температурного датчика, а також колодка активації портів USB 2.0. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку двох внутрішніх і чотирьох зовнішніх портів USB 2.0.

ROG STRIX Z370-I GAMING

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.

ROG STRIX Z370-I GAMING

Системна плата ROG STRIX Z370-I GAMING оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Підтримуються модулі, що працюють на частотах до 4333 МГц у розгоні. Максимальний об'єм пам'яті може сягати 32 ГБ, чого вистачить для більшості поставлених завдань.
Додатково відзначимо колодку підключення фронтальної панелі, роз'єм для зовнішньої стрічки LED-підсвічування, а також колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано підтримку шести USB 3.1 Gen 1: двох внутрішніх і чотирьох зовнішніх.

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

Система охолодження плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 40,5°C (при розгоні – 42,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 49,5°C (при розгоні − 67,4°C);
  • бічний радіатор охолодження елементів підсистеми живлення – 44,7°C (при розгоні – 67,3°C);
  • дроселі підсистеми живлення – 59,4°C (при розгоні − 85,8°C).

Отримані результати недвозначно натякають на необхідність організації відмінного охолодження всередині корпуса для стабільної роботи системи в розгоні.

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX Z370-I GAMING

За традицією для формату Mini-ITX можливості розширення функціональності представлені лише одним слотом PCI Express 3.0 x16.

ROG STRIX Z370-I GAMING

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ROG STRIX Z370-I GAMING

Коректна робота внутрішнього інтерфейсу USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM3142.

ROG STRIX Z370-I GAMING

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А для пріоритезації трафіку можна використовувати утиліту GameFirst IV.

ROG STRIX Z370-I GAMING

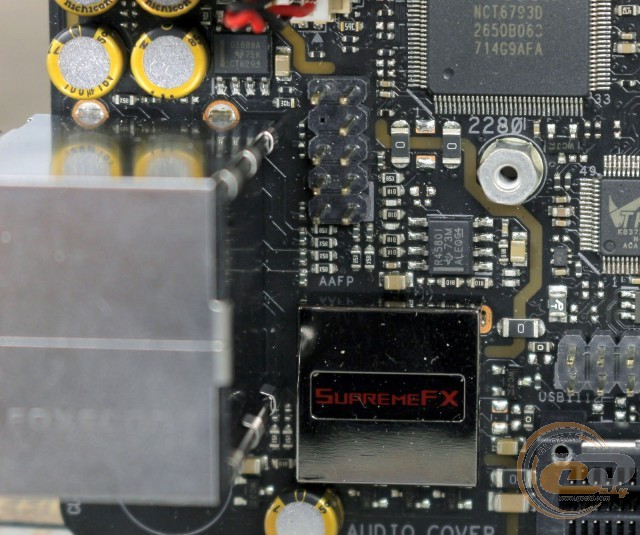

Аудіопідсистема з дизайном ROG SupremeFX на основі кодека Realtek ALC S1220A пропонує підтримку восьмиканального звуку й забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення завад, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ROG STRIX Z370-I GAMING

Інтерфейсна панель моделі ROG STRIX Z370-I GAMING містить такі елементи:

  • 1 x LAN (RJ45);
  • 4 x USB 2.0;
  • 3 x USB 3.1 Gen 1 Type-A;
  • 1 х USB 3.1 Gen 1 Type-C;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x роз'єми підключення комбінованої антени Wi-Fi і Bluetooth;
  • 5 x аудіопортів.

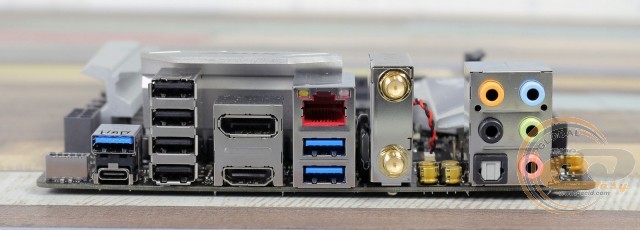

Окрім підтримки бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi (MU-MIMO; 2,4 / 5 ГГц) + Bluetooth 4.2, відзначимо велику кількість портів USB (включаючи один USB 3.1 Gen 1 Type-C), пару відеовиходів, а також зручне підключення багатоканальної акустики.

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

Можливості з організації охолодження всередині системного корпуса в ROG STRIX Z370-I GAMING цілком стандартні для формату Mini-ITX. У наявності три 4-контактні роз'єми для підключення вентиляторів, один з яких слугує для системи охолодження CPU, другий призначений для підключення водоблока СВО, тоді як третій відведений для системного пропелера.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG STRIX Z370-I GAMING

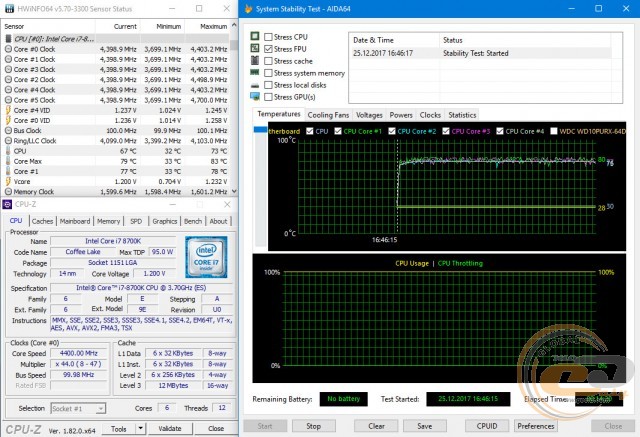

Скориставшись функцією автоматичного розгону в режимі «TPU I», ми отримали частоту процесора Intel Core i7-8700K на рівні 4,4 ГГц при напрузі 1,20 В. Стрес-тест в AIDA64 пройшов без проблем і під час зняття показників максимальна температура ядер сягала 79°С.

ROG STRIX Z370-I GAMING

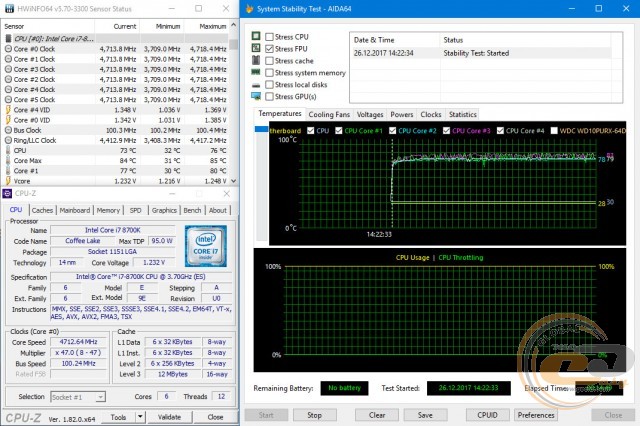

За підсумками ручного розгону робоча частота тестового процесора склала 4700 МГц при напрузі 1,232 В. Для цього в BIOS були виставлені такі налаштування: помножувач – «Х47», напруга Vcore – 1,21 В. У стрес-тесті AIDA64 температура піднімалася до 85°С , але тротлінг не спостерігався.

ROG STRIX Z370-I GAMING

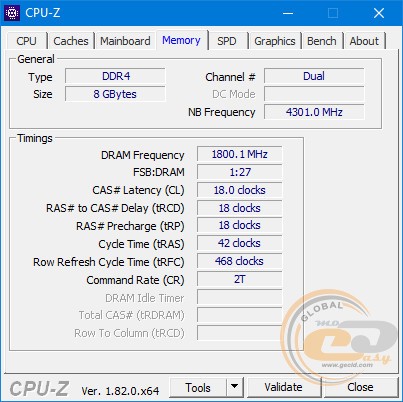

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3600 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX Z370-I GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

ROG STRIX Z370-I GAMING

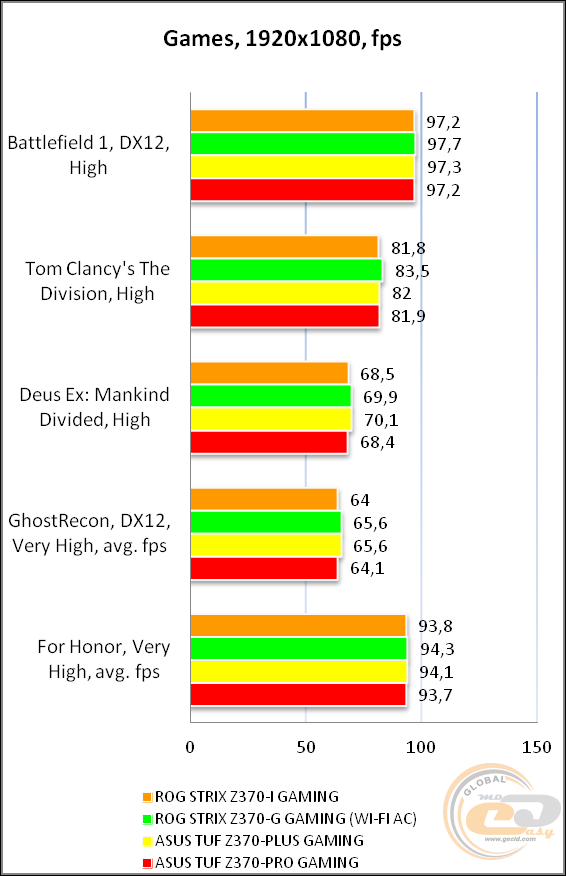

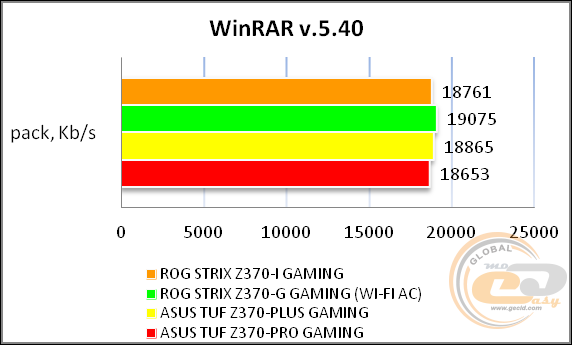

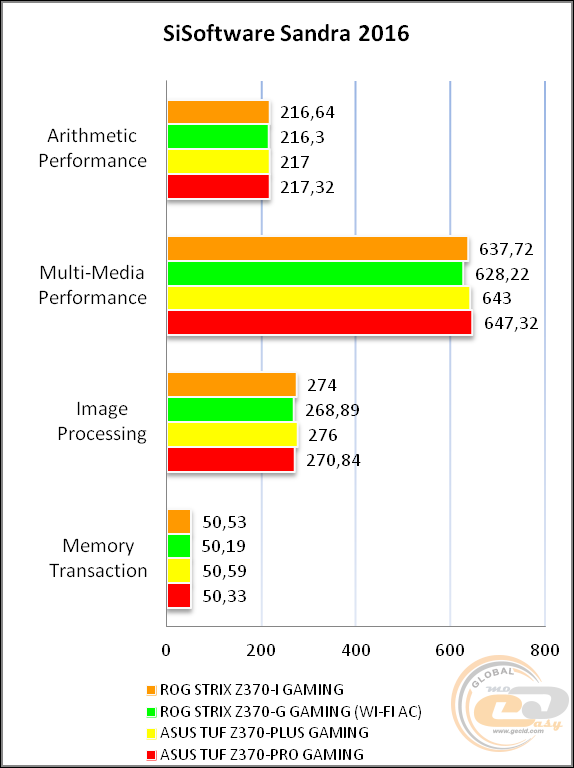

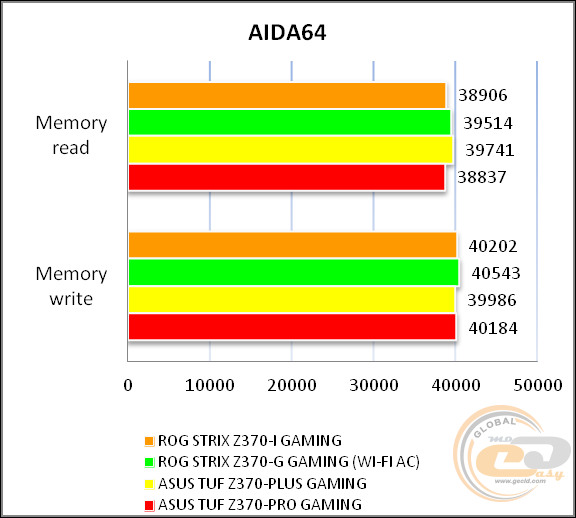

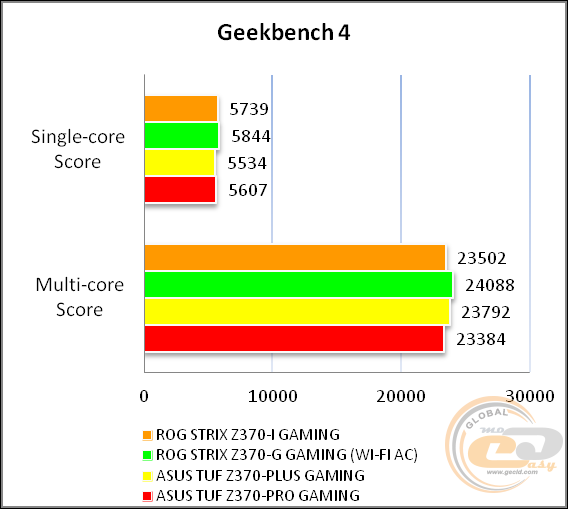

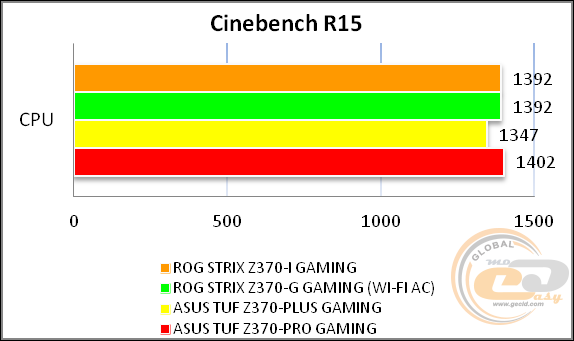

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальні функціональні можливості й вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.1

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.0026

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.9

Добре

Інтермодуляційні викривлення + шум, %

0.0079

Відмінно

Взаємопроникнення каналів, дБ

-91.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0082

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-105.9

Відмінно

Динамічний діапазон, дБ (А)

110.9

Відмінно

Гармонійні викривлення, %

0.0026

Відмінно

Гармонійні викривлення + шум, дБ(A)

-88.1

Добре

Інтермодуляційні викривлення + шум, %

0.0038

Відмінно

Взаємопроникнення каналів, дБ

-95.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0037

Відмінно

Загальна оцінка



Відмінно

Загалом увага виробника до встановленої звукової підсистеми заслуговує окремої похвали, і навряд чи хтось із невимогливих потенційних покупців новинки задумається про придбання дискретної звукової плати.

Висновки

ROG STRIX Z370-I GAMING

На момент підготовки огляду материнська плата ROG STRIX Z370-I GAMING була флагманом формату Mini-ITX у компанії ASUS, відповідно, вона пропонує найвищу функціональність у своєму сегменті. До ключових її переваг відносяться: хороші можливості з організації дискової підсистеми, мережевий контролер компанії Intel з можливістю пріоритезації трафіку, відмінна звукова підсистема, наявність попередньо встановленого двосмугового модуля Wi-Fi і Bluetooth з підтримкою стандарту IEEE 802.11ac, вдалий набір портів інтерфейсної панелі, хороший комплект постачання і приємний дизайн.

Що ж стосується особливостей новинки, то перед придбанням варто взяти до уваги наявність лише двох DIMM-слотів і не надто зручне розташування портів SATA. Але ці обмеження накладаються обраним форм-фактором.

У підсумку купівля ROG STRIX Z370-I GAMING однозначно не стане для вас розчаруванням, якщо ви хочете скласти собі компактну й функціональну систему.

Переваги:

  • надійна цифрова підсистема живлення;
  • наявність підсвічування ASUS Aura Sync;
  • приємний дизайн;
  • підтримка інтерфейсів USB 3.1 Gen 2 і USB 3.1 Gen 1 Type-C;
  • модуль бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi (MU-MIMO; 2,4 / 5 ГГц) + Bluetooth 4.2;
  • два інтерфейси M.2 Socket 3;
  • гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку;
  • хороший комплект постачання;
  • хороші можливості з автоматичного і ручного розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
