Огляд і тестування материнської плати ROG STRIX Z370-F GAMING: основа ігрової системи з Intel Coffee Lake

09-10-2017

5 жовтня стало знаковою датою для шанувальників компанії Intel, адже саме в цей день стартував продаж нових процесорів сімейства Intel Coffe Lake, з одним з яких ми вже встигли познайомити вас у відповідному матеріалі. Також традиційно був анонсований новий набір системної логіки − Intel Z370.

ROG STRIX Z370-F GAMING

На жаль, реліз молодших чіпсетів відкладається приблизно до початку наступного року, тому поки всім охочим оцінити на практиці роботу нових CPU від Intel доведеться задовольнятися материнською платою з флагманським чіпсетом. Також варто зазначити, що незважаючи на використання єдиного роз'єма Socket LGA1151, зворотна сумісність із попереднім поколінням материнських плат у нових процесорів відсутня. Тому перехід на Intel Coffee Lake на даний момент обійдеться недешево.

Що ж стосується безпосередньо нового Intel Z370, крім зміненої назви, від Intel Z270 його відрізняє виключно можливість використання з новими процесорами. Трохи дивно виглядає відсутність підтримки USB 3.1 Gen 2 у флагманському чіпсеті зразка кінця 2017 року, чи не так?

ROG STRIX Z370-F GAMING

Оскільки жодних відмінностей немає, пропонуємо відразу ж перейти до знайомства з новою материнською платою на основі даного набору системної логіки − ROG STRIX Z370-F GAMING.

Специфікація

Модель

ROG STRIX Z370-F GAMING

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)
1 x роз'єм M.2 fan (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen 1 з підтримкою підключення чотирьох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Все цены на Asus%2BStrix%2BZ370-F%2BGaming

Упаковка і комплектація

ROG STRIX Z370-F GAMING ROG STRIX Z370-F GAMING

Новинка постачається в традиційній для лінійки ROG STRIX упаковці, оформленій переважно в темних тонах і прикрашеній стильним логотипом STRIX на лицьовій стороні. Серед цікавих особливостей, зазначених на упаковці, можна виділити специфікацію та інформацію про технологію ASUS 3D PRINTING, яка полягає в можливості завантажити й роздрукувати на 3D-принтері додаткові елементи й встановити їх у відповідні кріплення на материнській платі.

ROG STRIX Z370-F GAMING

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір паперової документації;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого і коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок для кабелів;
  • одноразові стяжки для кабелів;
  • картонну підставку для чашки;
  • дверний хенгер;
  • набір кріплень для декоративних елементів, роздрукованих на 3D-принтері;
  • набір гвинтів для кріплення M.2-накопичувача;
  • термісторний кабель;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG STRIX Z370-F GAMING

Материнська плата ROG STRIX Z370-F GAMING виконана на текстоліті формату ATX (305 x 244 мм) чорного кольору з білим візерунком. Як бачимо, зі зміною поколінь і переходом на новий чіпсет дизайн плат серії ROG STRIX залишився практично незмінним. Новим елементом для пристроїв цього цінового діапазону можна назвати лише появу радіатора для накопичувачів M.2, який вдало поєднаний з чіпсетний радіатором.

ROG STRIX Z370-F GAMING

Також нікуди не поділася добре нам знайома система підсвічування ASUS Aura Sync, яка в даному випадку представлена світлодіодами в пластиковому захисному кожусі над інтерфейсною панеллю.

Що ж стосується можливостей налаштування, то підсвічування може просто горіти певним кольором, виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ROG STRIX Z370-F GAMING

У свою чергу компонування набортних елементів виконане на вищому рівні й жодних проблем зі складанням системи на основі ROG STRIX Z370-F GAMING у вас не виникне.

ROG STRIX Z370-F GAMING

Поглянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єма та гвинти кріплення радіаторів системи охолодження.

ROG STRIX Z370-F GAMING

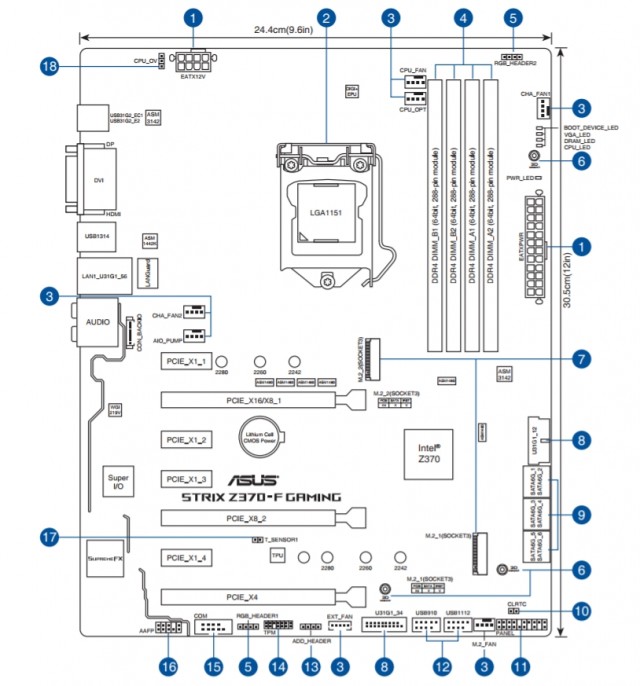

Велика частина елементів традиційно згрупована в нижній частині материнської плати. Тут ми бачимо: колодку підключення аудіороз'ємів передньої панелі, порти COM і TPM, роз'єми підключення температурних датчиків і світлодіодної стрічки, а також колодку підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, їх також шість: чотири внутрішніх і два зовнішні.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. Поруч розташована друга колодка для інтерфейсів USB 3.1 Gen 1. У зв'язку з нестачею чіпсетних ліній, є пара обмежень:

  • перший слот M.2 Socket 3 («M.2_1») ділить лінії з одним із портів SATA («SATA_1») у разі встановлення M.2 SATA-накопичувача;
  • другий слот M.2 Socket 3 («M.2_2») ділить лінії з двома портами SATA («SATA_56») у разі встановлення M.2 PCIe-накопичувача в режимі х4.

ROG STRIX Z370-F GAMING

Системна плата ROG STRIX Z370-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

Система охолодження даної плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 32,2°C (при розгоні – 32,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 41°C (при розгоні – 47,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 44,5°C (при розгоні – 49,3°C);
  • дроселі підсистеми живлення – 52,2°C (при розгоні − 62°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX Z370-F GAMING

Для розширення функціональності материнської плати ROG STRIX Z370-F GAMING є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування роз'ємів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. Окремо відзначимо посилену конструкцію двох верхніх PCI Express 3.0 x16, що дозволить їм без проблем витримати навіть самі габаритні відеокарти.

ROG STRIX Z370-F GAMING

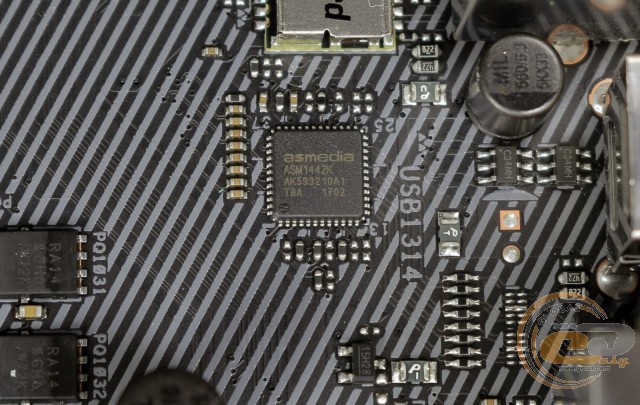

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні три відеовиходи (HDMI, DisplayPort і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG STRIX Z370-F GAMING

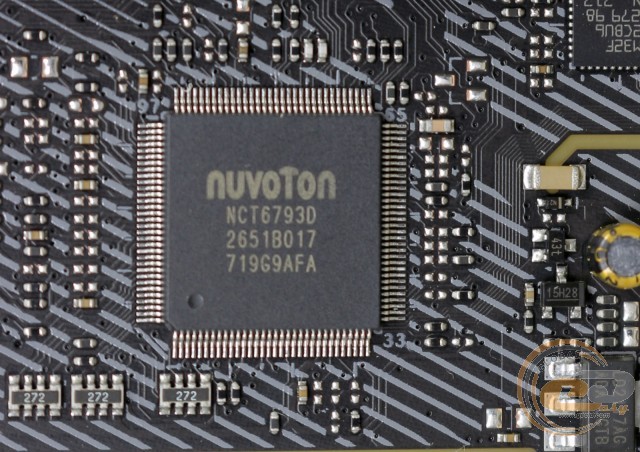

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і керує портом COM.

ROG STRIX Z370-F GAMING

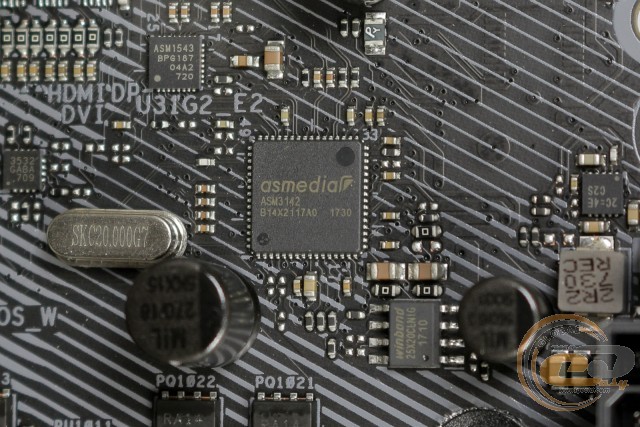

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM3142.

ROG STRIX Z370-F GAMING

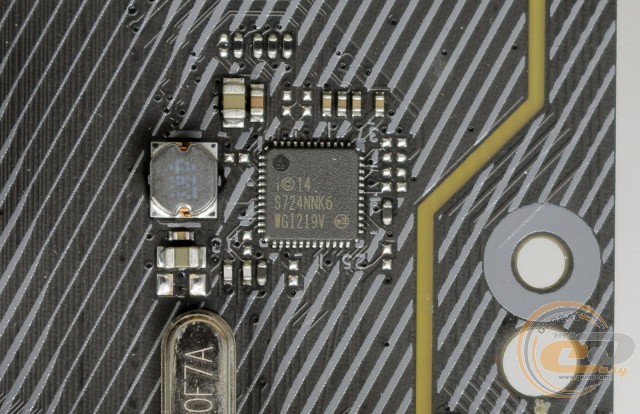

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А пріоритезацію трафіку можна організувати за допомогою фірмової технології GameFirst IV.

ROG STRIX Z370-F GAMING

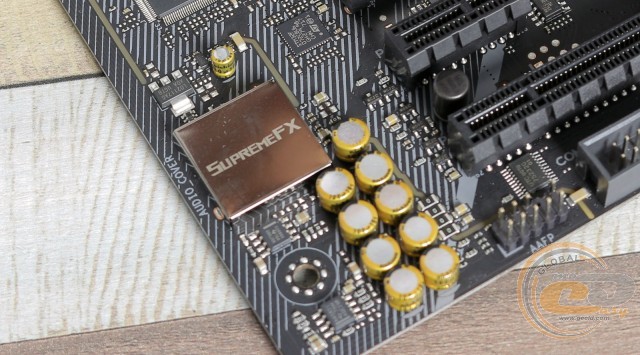

Попередньо встановлений аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку й забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення завад, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність в обв'язці аудіокодека підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ROG STRIX Z370-F GAMING

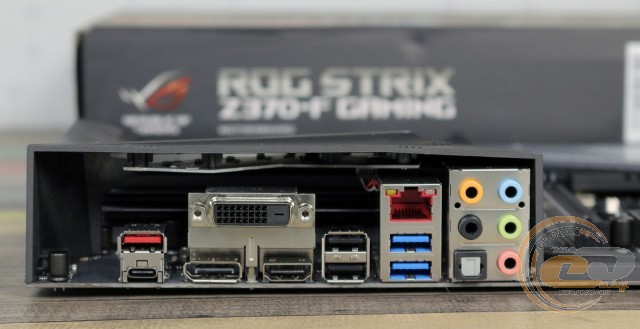

На інтерфейсну панель даної моделі виведено такі порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно вирізняється наявністю шести портів USB, включаючи два високошвидкісні USB 3.1 Gen 2, і зручним підключенням багатоканальної акустики. Також не варто забувати про можливість винести на задню панель порт COM у разі потреби.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

Що ж стосується можливостей з організації охолодження, вони в ROG STRIX Z370-F GAMING доволі широкі. У наявності шість 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, один призначений для підключення водоблока СВО, один позначений як «M.2 fan» (можливо, незабаром ми побачимо спеціальні вентилятори для цих твердотілих накопичувачів) і ще два використовуються для системних пропелерів.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

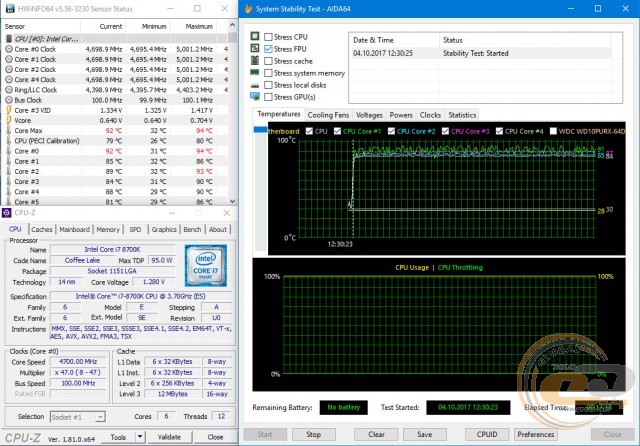

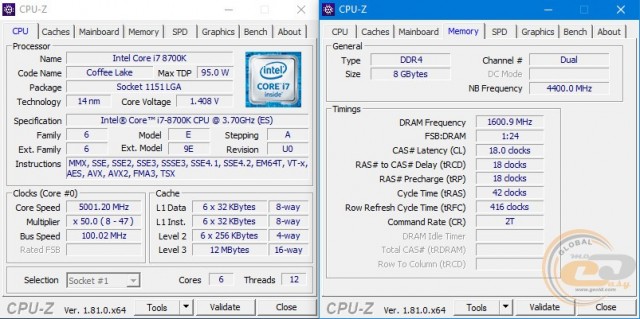

Скориставшись функцією автоматичного розгону в режимі «TPU II», ми отримали частоту Intel Core i7-8700K на рівні 5 ГГц при напрузі 1,408 В. Частота виконання AVX-інструкцій була знижена на 300 МГц, а частота пам'яті в такому режимі зростала до 3200 МГц

ROG STRIX Z370-F GAMING

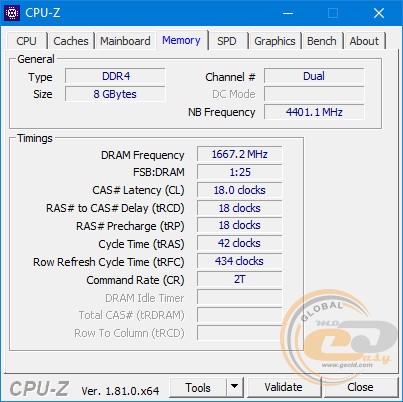

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 вдалося змусити працювати на частоті DDR4-3333 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX Z370-F GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

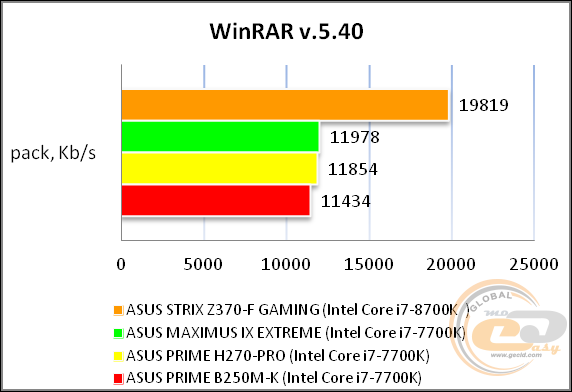

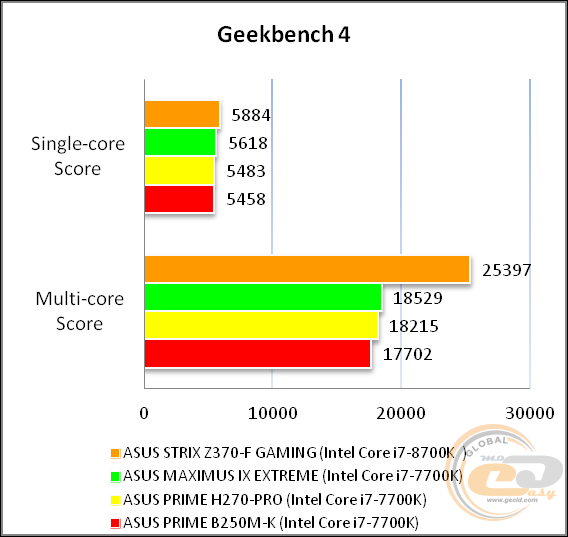

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

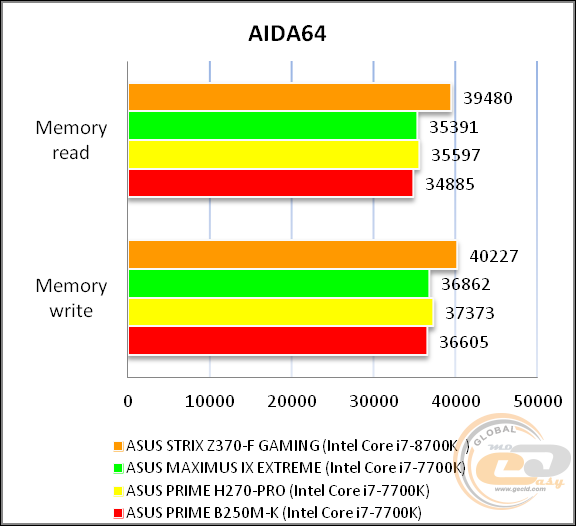

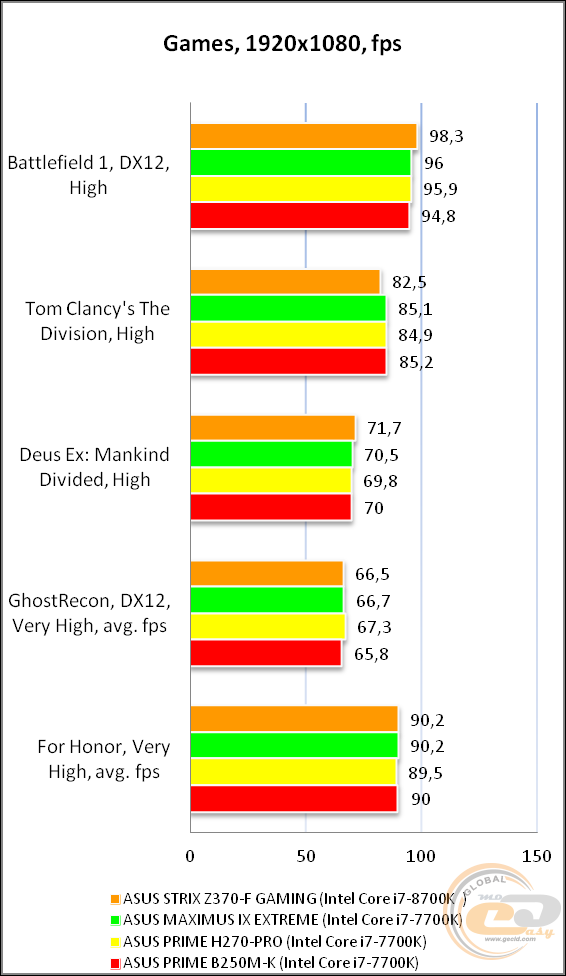

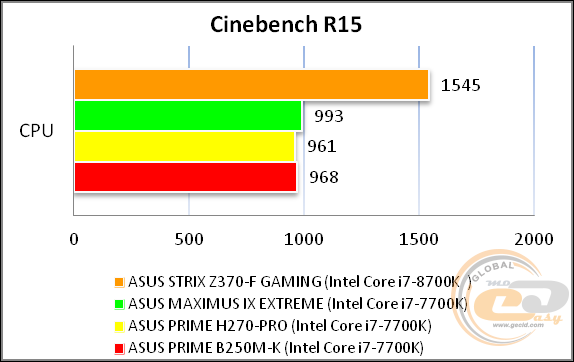

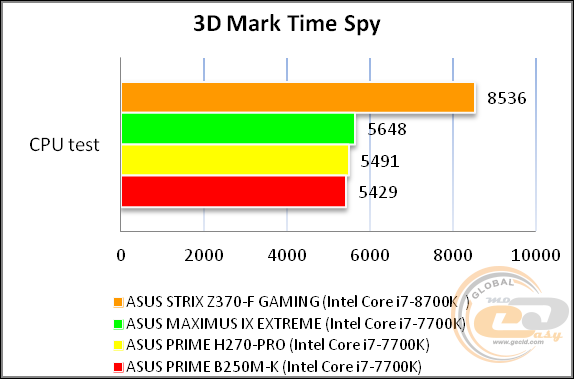

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання нового процесора, хороша елементна база, актуальні функціональні можливості й вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-91.0

Дуже добре

Динамічний діапазон, дБ (А)

91.0

Дуже добре

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-82.3

Добре

Інтермодуляційні викривлення + шум, %

0.0092

Дуже добре

Взаємопроникнення каналів, дБ

-89.8

Відмінно

Інтермодуляції на 10 кГц, %

0.012

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-104.7

Відмінно

Динамічний діапазон, дБ (А)

110.0

Відмінно

Гармонійні викривлення, %

0.0026

Відмінно

Гармонійні викривлення + шум, дБ(A)

-87.3

Добре

Інтермодуляційні викривлення + шум, %

0.0043

Відмінно

Взаємопроникнення каналів, дБ

-91.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0042

Відмінно

Загальна оцінка



Дуже добре

Загалом увага виробника до інтегрованої звукової підсистеми заслуговує окремої похвали, і навряд чи хтось із потенційних покупців новинки задумається про придбання дискретної звукової плати.

Висновки

У підсумку можна зробити доволі простий висновок, що материнська плата ROG STRIX Z370-F GAMING є трохи поліпшеним варіантом моделі ROG STRIX Z270F GAMING. У ній реалізовано підтримку процесорів Intel Coffe Lake, додано радіатор для охолодження одного з M.2-накопичувачів, дещо модифікований набір USB-портів і внесено низку інших невеликих змін. Загалом, як і її попередниця, новинка справила дуже хороше враження, оскільки пропонує користувачеві повний спектр необхідних інтерфейсів для складання високорівневої ігрової системи з парою відеокарт. А приємним доповненням буде якісна звукова підсистема, приємний дизайн, LED-підсвічування, посилені слоти для встановлення відеокарт і грамотне компонування набортних елементів.

Будь-які недоліки в ROG STRIX Z370-F GAMING відсутні, і відкритим залишається лише питання цінника: наскільки дорожча дана модель у порівнянні з попередницею. З іншого боку, порівнювати їх лоб у лоб не можна, адже в новинки є одна незаперечна перевага – підтримка процесорів Intel Coffe Lake – те, заради чого й був представлений новий чіпсет.

Переваги:

  • надійна 10-фазова цифрова підсистема живлення;
  • наявність підсвічування ASUS AURA Sync;
  • приємний дизайн;
  • підтримка портів USB 3.1 Gen 2;
  • багаті можливості з організації дискової підсистеми;
  • гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку;
  • хороший комплект постачання;
  • хороші можливості з автоматичного й ручного розгону;
  • кісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження при підключенні інтерфейсів дискової підсистеми.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
