Огляд і тестування материнської плати ROG STRIX Z370-E GAMING: топ для домашніх систем

Як ми знаємо, в лінійці материнських плат ROG STRIX зосереджені ігрові моделі, які фактично не є флагманськими рішеннями ASUS, але пропонують практично топовий набір характеристик і оснащення за трохи доступнішу ціну, ніж продукти серії ROG MAXIMUS.

ROG STRIX Z370-E GAMING

Модель ROG STRIX Z370-E GAMING, яка виконана на флагманському чіпсеті Intel Z370 і призначена для роботи з 8-им поколінням процесорів  Intel Core (Intel Coffe Lake), в теорії має максимально необхідний набір характеристик для використання в складі домашньої ігрової системи. Давайте ж розберемося, чи так це насправді.

Специфікація

Модель

ROG STRIX Z370-E GAMING

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

2 x USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Упаковка і комплектація

ROG STRIX Z370-E GAMING ROG STRIX Z370-E GAMING

Новинка постачається в традиційній для лінійки ROG STRIX упаковці, оформленій переважно в темних тонах. Що ж стосується цікавих особливостей, зазначених на коробці, можна виділити технологію ASUS 3D PRINTING, яка полягає в можливості завантажити й роздрукувати на 3D-принтері додаткові елементи й встановити їх у відповідні кріплення на материнській платі.

ROG STRIX Z370-E GAMING

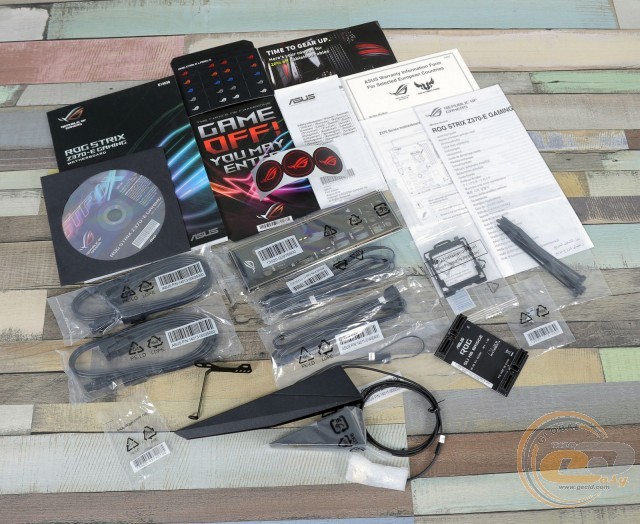

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір паперової документації;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфи;
  • набір гвинтиків для кріплення M.2-накопичувачів;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок для кабелів;
  • набір стяжок;
  • дверний хенгер;
  • антену бездротових інтерфейсів;
  • набір кріплень для декоративних елементів, роздрукованих на 3D-принтері;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG STRIX Z370-E GAMING

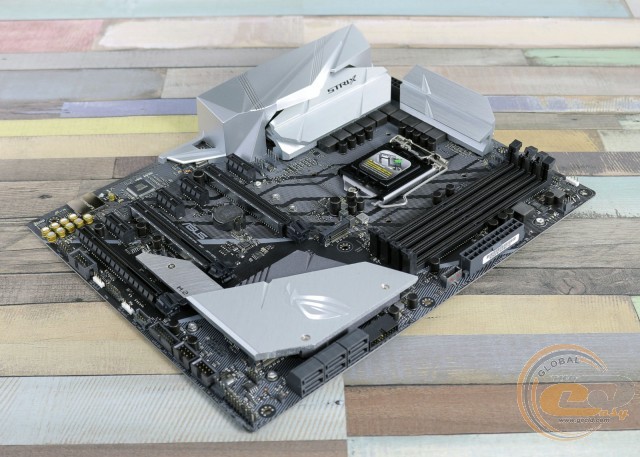

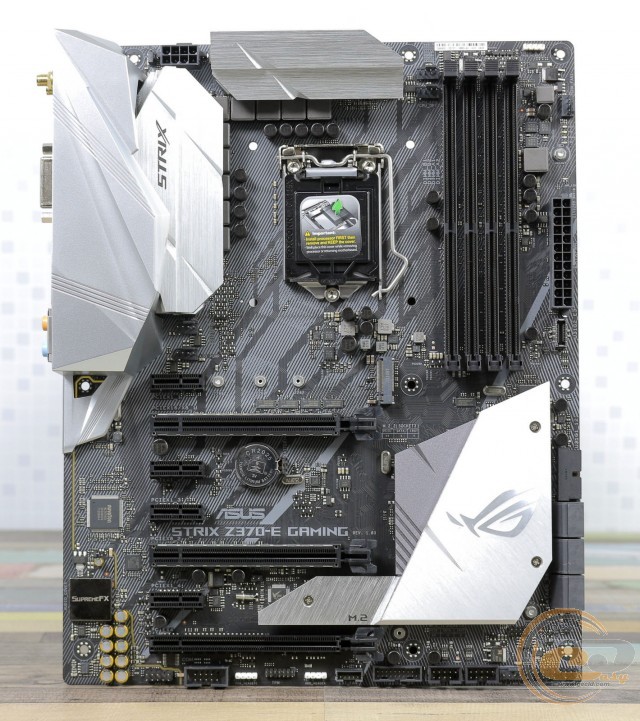

Усі ми давно звикли до дизайну материнських плат лінійки ROG STRIX, в якому друкована плата чорного кольору доповнена радіаторами й кожухами в темних тонах. Однак у випадку з ROG STRIX Z370-E GAMING компанія вирішила відійти від звичного стилю і трохи освіжила зовнішність новинки за рахунок використання сріблястого кольору в оформленні радіаторів системи охолодження та кожуха над інтерфейсною панеллю. В результаті плата виглядає дуже цікаво.

ROG STRIX Z370-E GAMING

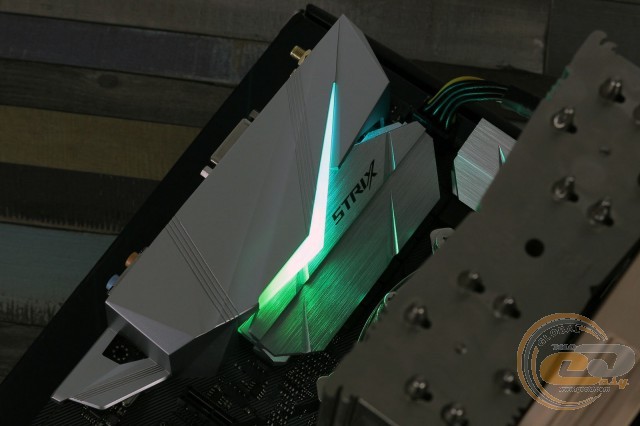

Що ж стосується підсвічування, то воно залишилася незмінним. Перед нами вже добре знайома ASUS AURA Sync у базовому варіанті, де світлодіодами оснащений лише кожух над інтерфейсною панеллю.

ROG STRIX Z370-E GAMING

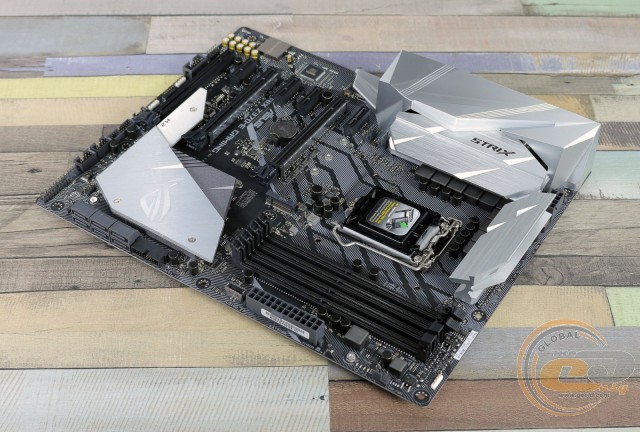

У свою чергу компонування набортних елементів виконане на вищому рівні, і жодних проблем зі складанням системи на основі ROG STRIX Z370-E GAMING у вас не повинно виникнути.

ROG STRIX Z370-E GAMING

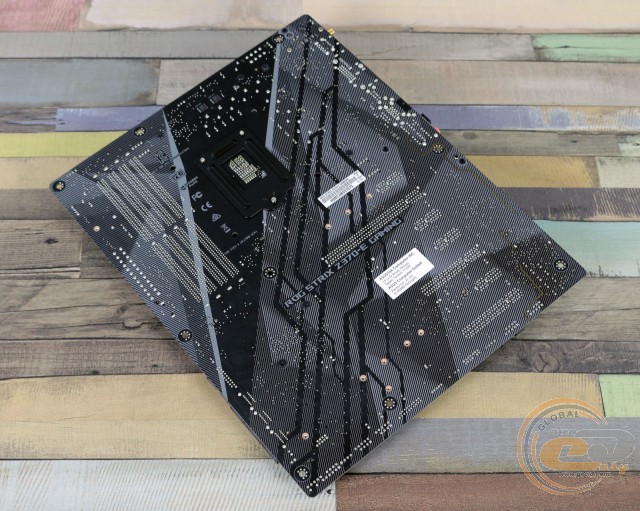

Глянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єма та гвинти кріплення радіаторів системи охолодження.

ROG STRIX Z370-E GAMING

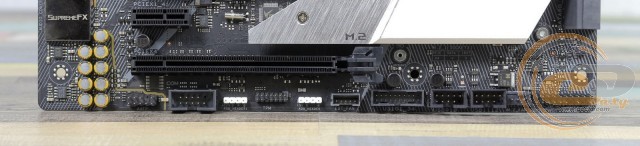

Більша частина елементів звично згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіороз'ємів передньої панелі, порти COM і TPM, роз'єми підключення температурних датчиків і світлодіодної стрічки, а також колодку підключення фронтальної панелі.
Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, їх також шість: чотири внутрішні та два зовнішні.

ROG STRIX Z370-E GAMING

ROG STRIX Z370-E GAMING

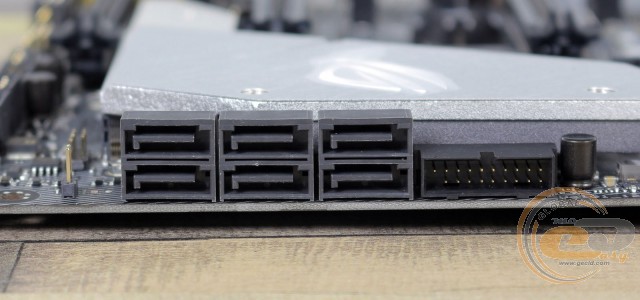

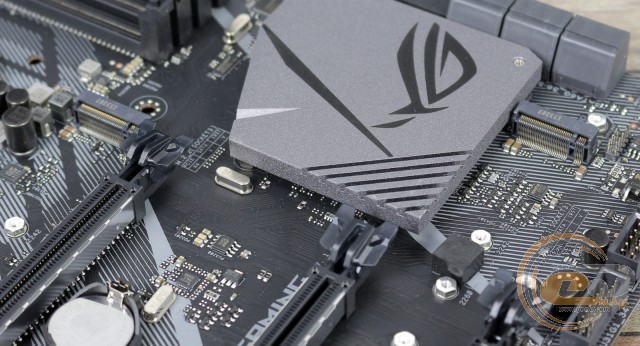

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з нестачею вільних ліній є низка обмежень щодо одночасного використання інтерфейсів:

  • Перший слот M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с («SATA_1») при встановленні SATA-накопичувача.
  • Другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_56»), якщо встановлено PCIe-накопичувач.

ROG STRIX Z370-E GAMING

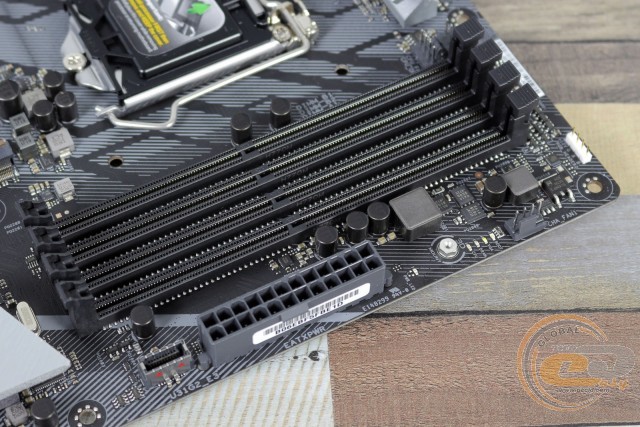

Системна плата ROG STRIX Z370-E GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань. Додатково відзначимо розташовану поруч колодку USB 3.1 Gen 2 Type-C.

ROG STRIX Z370-E GAMING

ROG STRIX Z370-E GAMING

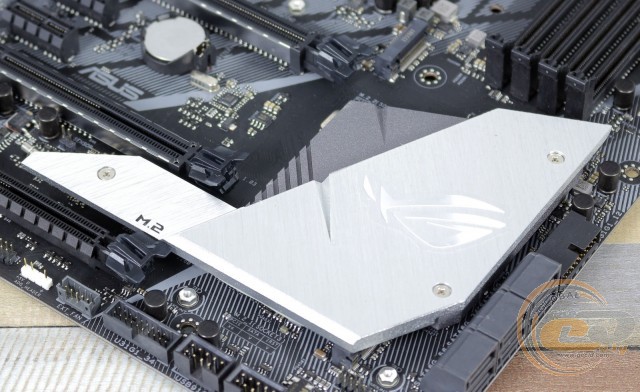

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z370, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 32,5°C (при розгоні – 33,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 44°C (при розгоні − 53,5°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора – 44,8°C (при розгоні − 54,6°C);
  • дроселі – 56,6°C (при розгоні − 72,7°C).

Отримані результати загалом вказують на високу ефективність роботи встановленої системи охолодження, однак температура дроселів при цьому доволі висока, нехай до критичних значень ще є запас міцності.

ROG STRIX Z370-E GAMING

ROG STRIX Z370-E GAMING

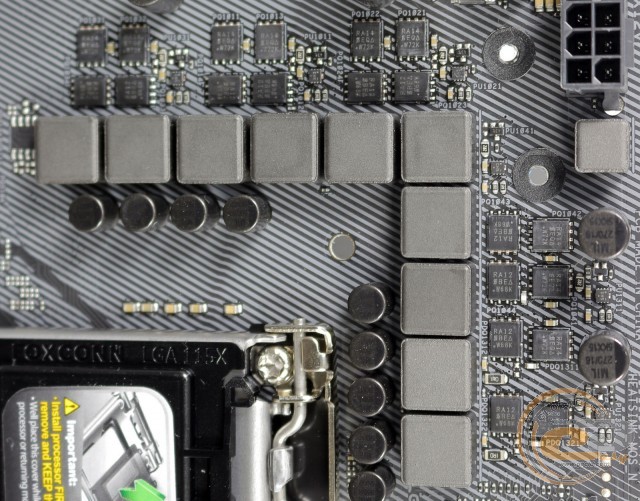

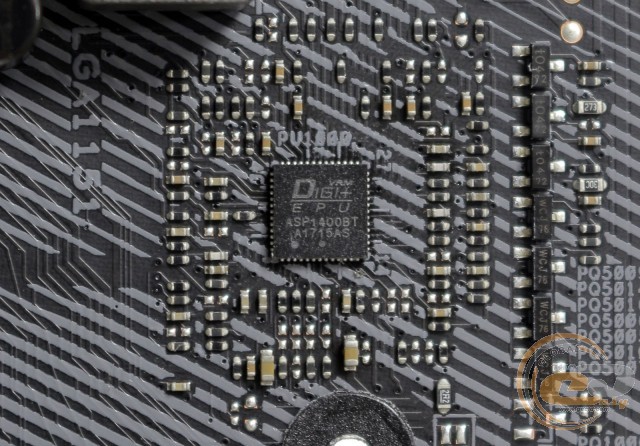

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX Z370-E GAMING

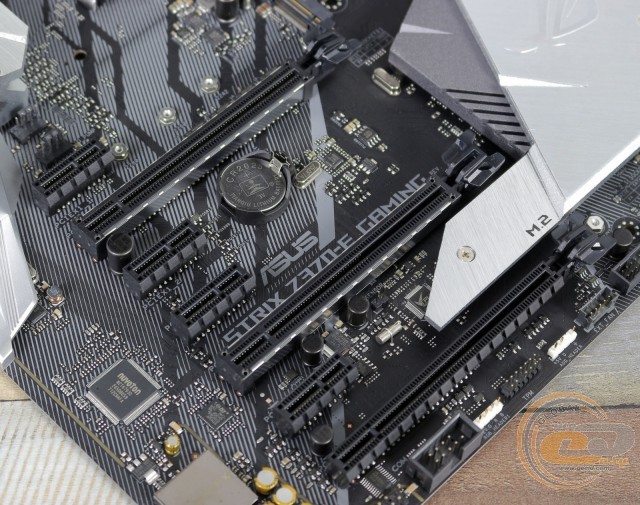

Для розширення функціональності материнської плати ROG STRIX Z370-E GAMING є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити два відеоадаптери з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. Окремо відзначимо наявність підсилювальних пластин на парі верхніх PCI Express 3.0 x16, що дозволить їм без проблем витримати навіть найбільш габаритні відеокарти.

У зв'язку з нестачею вільних чіпсетний ліній колодка підключення виносної панелі з портами USB 3.1 не може бути використана одночасно з двома слотами PCI Express 3.0 x1 («PCIE_x1_2» і «PCIE_x1_4»).
