Огляд і тестування материнської плати ROG STRIX Z270H GAMING: розумний вибір для ігрової системи

Ігрова лінійка ROG STRIX зразка початку 2017 року продовжує нас радувати величезною різноманітністю моделей материнських плат, виконаних на різних чіпсетах, у декількох форматах і з цілком розумним ціновим позиціонуванням. Завдяки такому вибору в користувача без проблем вийде підібрати актуальну під конкретні запити модель, не переплачуючи за непотрібну функціональність.

ROG STRIX Z270H GAMING

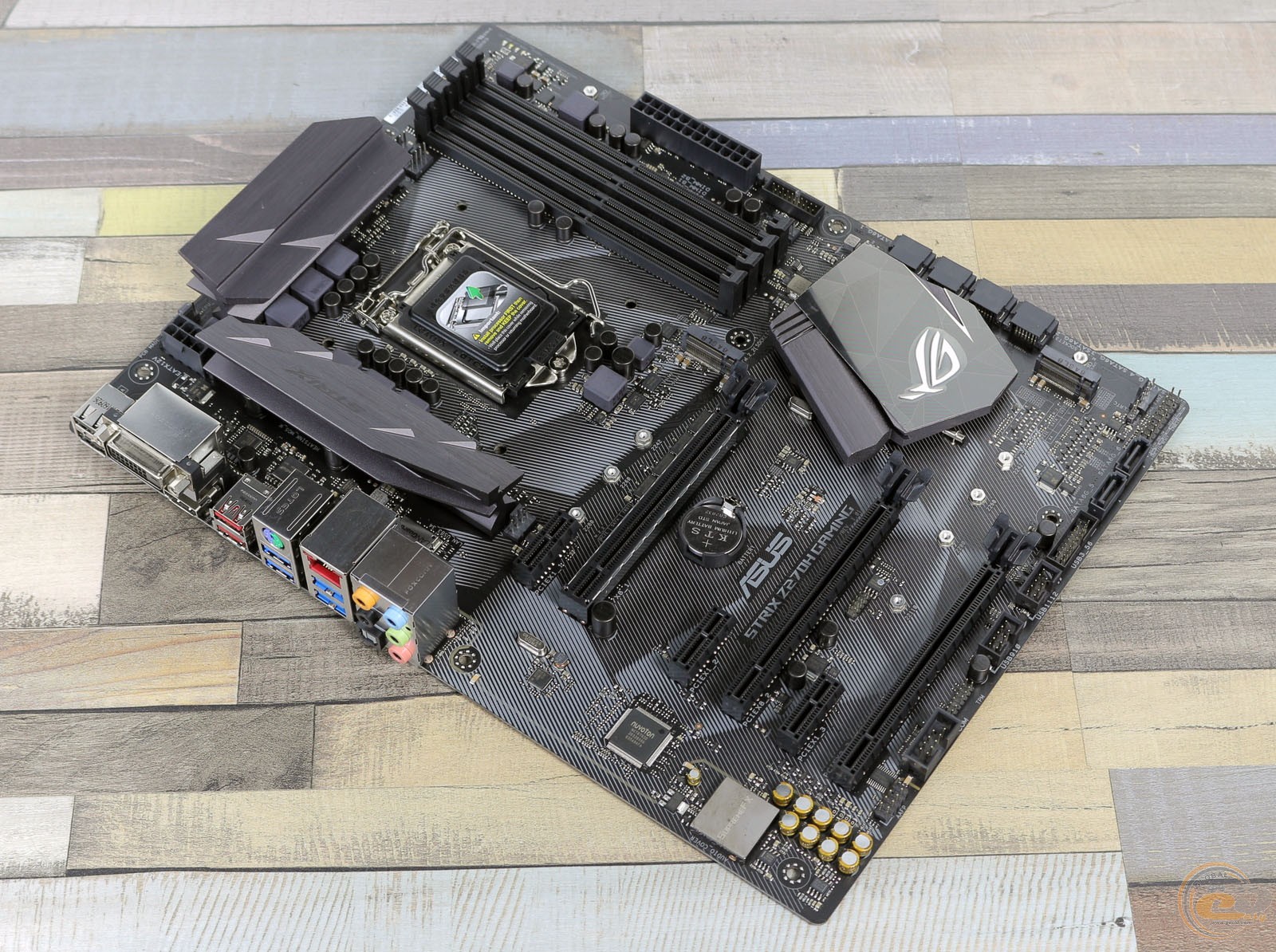

Цього разу в нас на тестуванні опинилася наймолодша материнська плата формату ATX, виконана на чіпсеті Intel Z270. При середній ціні близько $175, вона пропонує гарне сучасне оснащення, підтримку практично всіх найбільш затребуваних інтерфейсів (за винятком USB Type-C) і відмінну звукову підсистему. Давайте ж розберемося, чи варта новинка уваги.

Специфікація

Модель

ROG STRIX Z270H GAMING

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x2)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

4 x USB 3.0

2 х USB 3.1

2 х USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожен з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 234 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG STRIX Z270H GAMING ROG STRIX Z270H GAMING

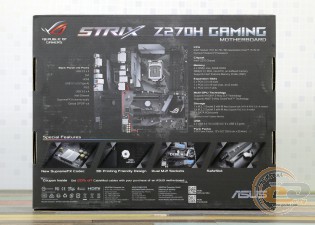

Упаковка новинки виконана у вигляді картонної коробки з приємним оформленням у традиційному для ROG STRIX стилі. Відзначимо й відмінне інформаційне наповнення, яке повністю відображає ключові переваги й технічні характеристики материнської плати.

ROG STRIX Z270H GAMING

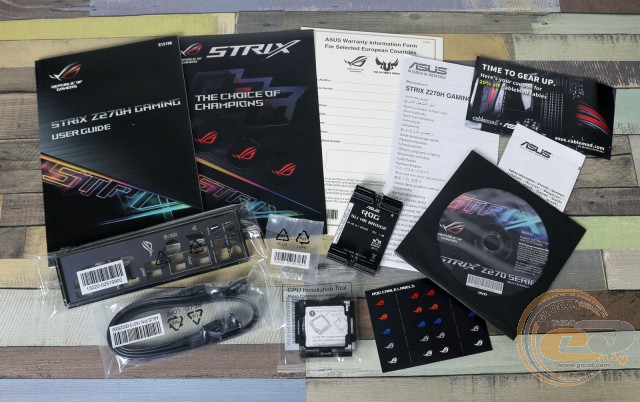

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір паперової документації;
  • заглушку інтерфейсної панелі;
  • два SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок для кабелів.

Дизайн і особливості плати

ROG STRIX Z270H GAMING

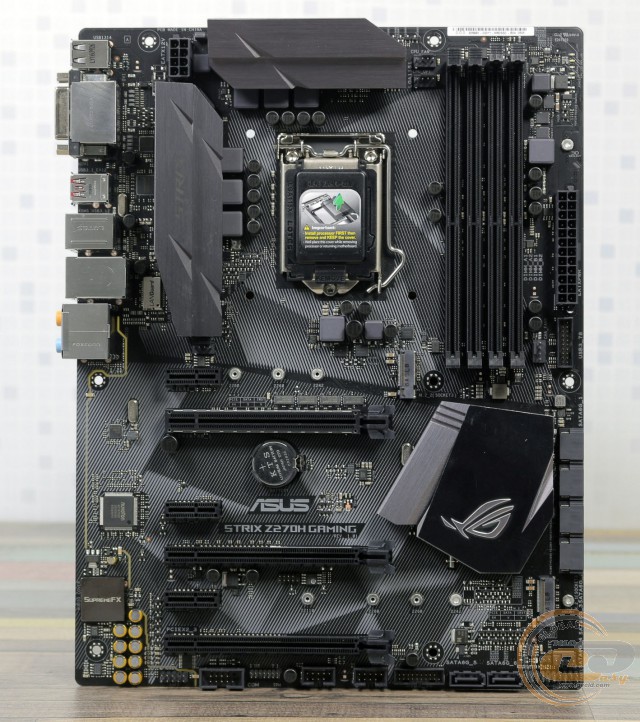

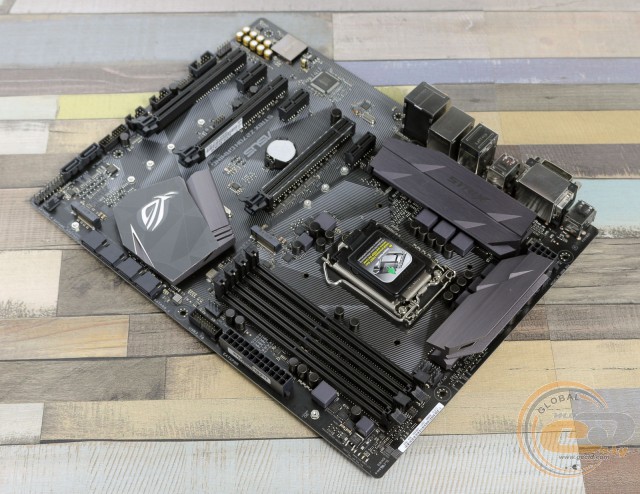

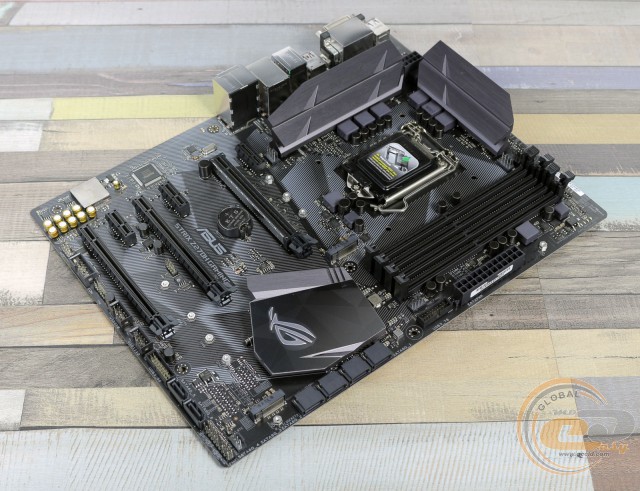

У порівнянні з розглянутими раніше ROG STRIX Z270E GAMING і ROG STRIX Z270F GAMING, відразу стає зрозуміло, що ROG STRIX Z270H GAMING займає молодшу позицію в лінійці. По-перше, вона позбулася захисного пластикового кожуха над інтерфейсною панеллю, а також отримала трохи компактнішу друковану плату з шириною 234 мм проти 244 мм у двох старших версій.

ROG STRIX Z270H GAMING

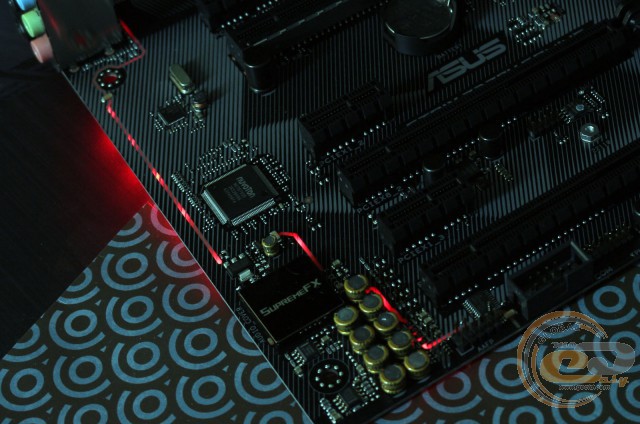

Оскільки немає захисного кожуха, немає й інтегрованого в нього LED-підсвічування, тому на ROG STRIX Z270H GAMING світиться лише смуга в області звукової підсистеми. Ще однією відмінністю є відсутність роз'єма підключення світлодіодної стрічки.

ROG STRIX Z270H GAMING

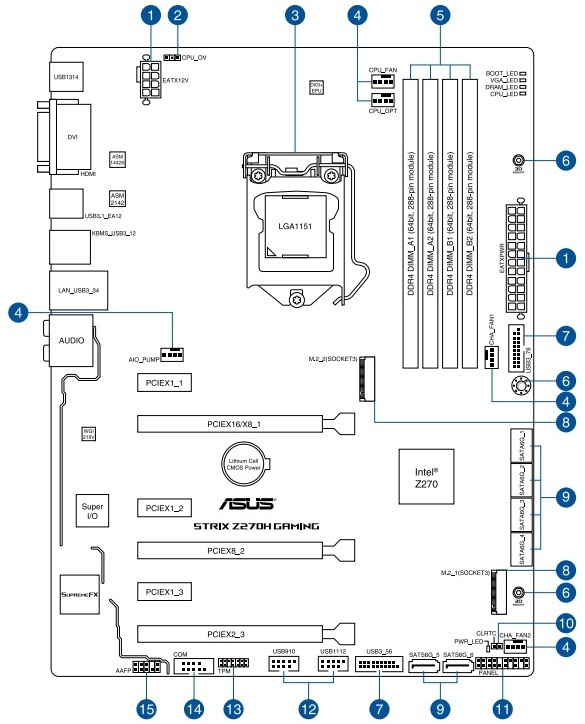

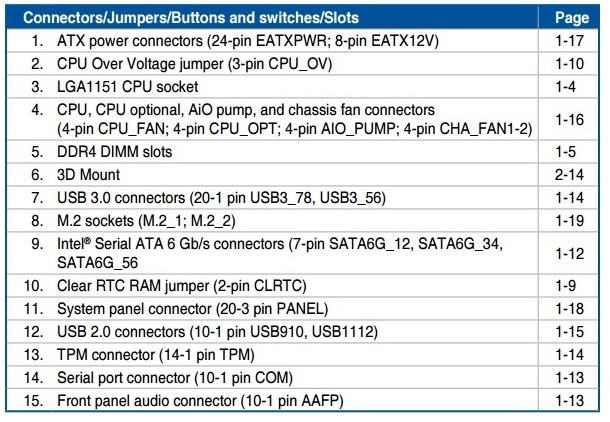

До компонування набортних елементів і зручності збірки жодних претензій у нас не виникло, адже всі порти й роз'єми розташовані на оптимальних місцях, а DIMM-слоти обладнані засувками лише з одного боку.

ROG STRIX Z270H GAMING

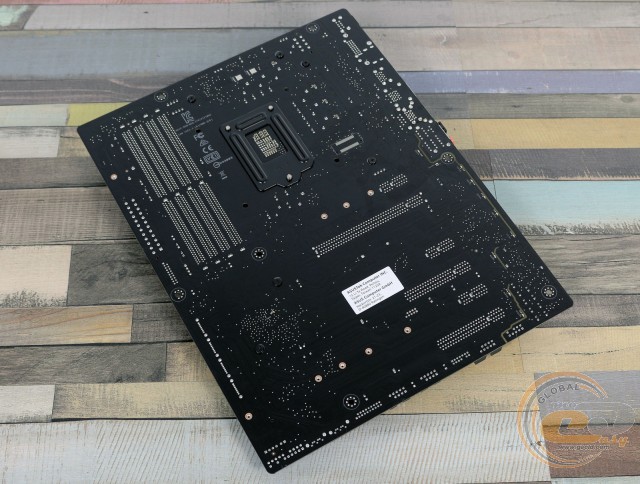

Поглянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єма та гвинти кріплення радіаторів системи охолодження.

ROG STRIX Z270H GAMING

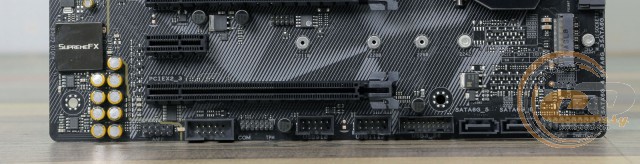

У нижній частині плати розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порти COM і TPM, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки активації портів USB: дві USB 2.0 і одну для USB 3.0. Всього на платі силами чіпсета Intel Z270 реалізовано підтримку чотирьох внутрішніх портів USB 2.0 і двох зовнішніх. Що ж стосується USB 3.0, то їх вісім: чотири внутрішніх і чотири зовнішніх.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

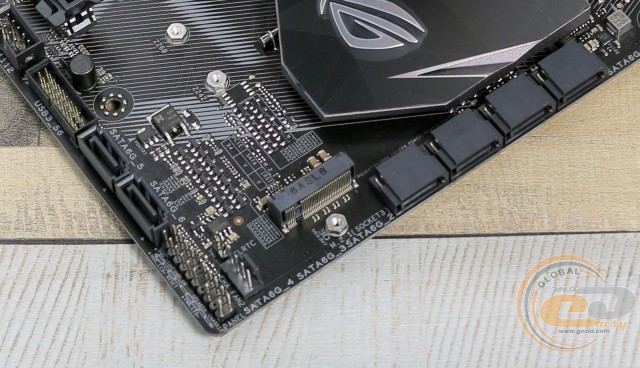

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. З огляду на недостатню кількість вільних чіпсетних ліній, один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з портом SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача.

ROG STRIX Z270H GAMING

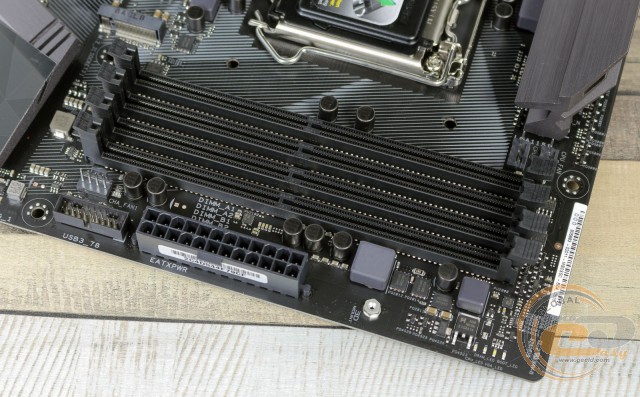

Плата ROG STRIX Z270H GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3866 МГц у розгоні. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань. Додатково відзначимо другу колодку підключення виносної панелі з портами USB 3.0.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

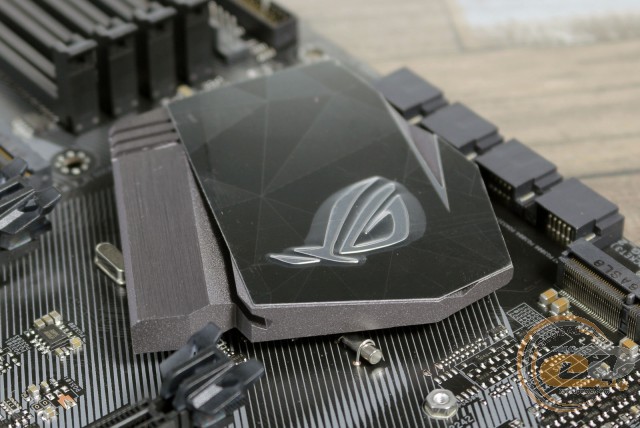

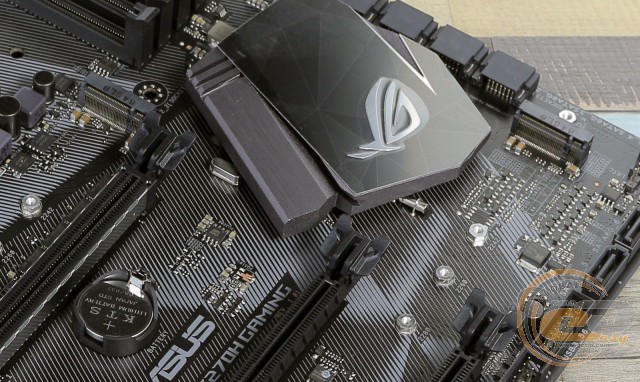

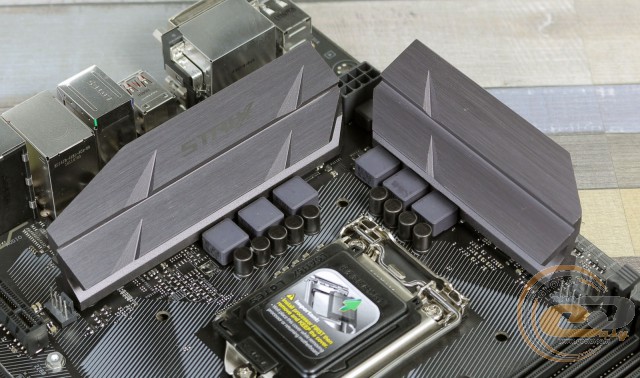

Система охолодження плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 31,6°C (при розгоні – 35,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 42,2°C (при розгоні – 42,9°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 41,2°C (при розгоні – 43°C);
  • дроселі підсистеми живлення – 46°C.

Отримані результати лише трохи відрізняються від продемонстрованих старшими моделями, що й не дивно, беручи до уваги ідентичну конструкцію радіаторів системи охолодження. У підсумку можна не переживати про перегрівання ключових компонентів підсистеми живлення навіть при розгоні.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

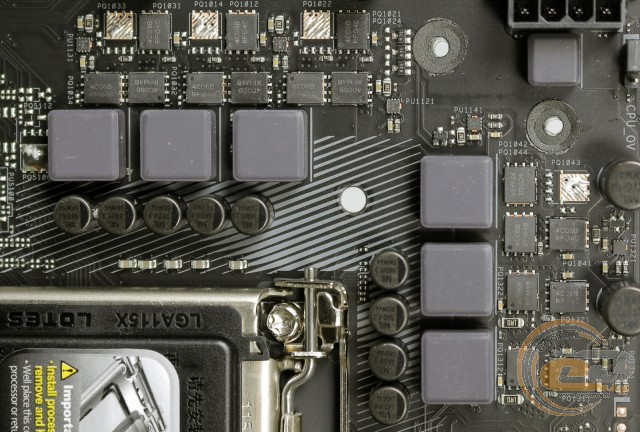

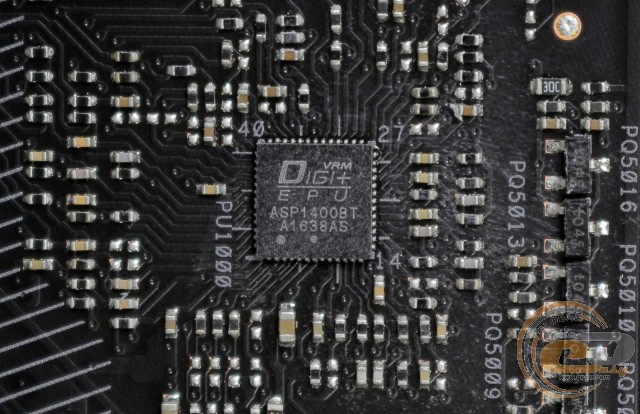

На відміну від ROG STRIX Z270E GAMING і ROG STRIX Z270F GAMING, де були встановлено 10-фазові підсистеми живлення, дана модель задовольняється лише шістьма фазами. При цьому ШІМ-контролер залишився той самий – ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX Z270H GAMING

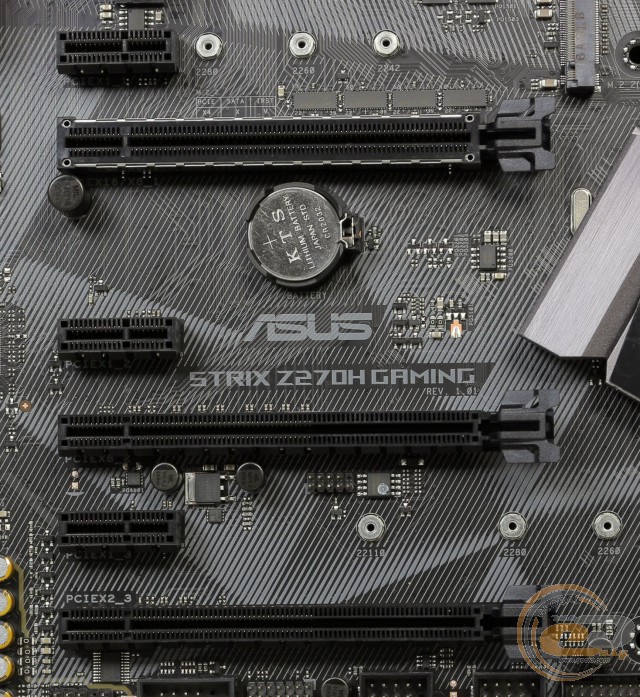

Для розширення функціональності ROG STRIX Z270H GAMING в користувача є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х2).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. Зазначимо, що ROG STRIX Z270E GAMING і ROG STRIX Z270F GAMING можуть похвалитися наявністю додаткового слота PCI Express 3.0 x1.

ROG STRIX Z270H GAMING

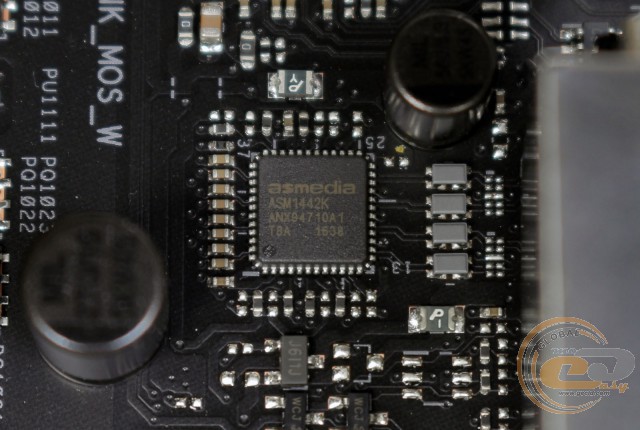

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG STRIX Z270H GAMING

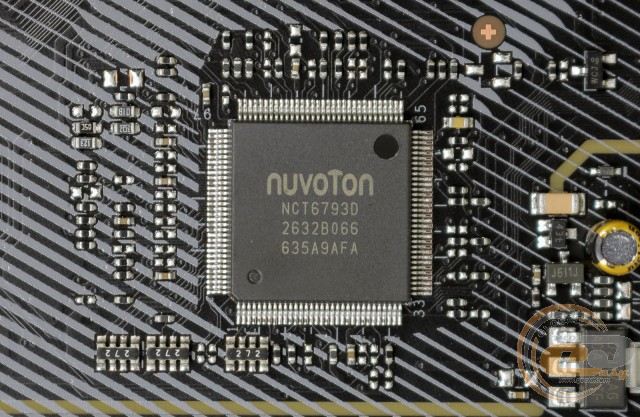

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і керує портами PS/2 і COM.

ROG STRIX Z270H GAMING

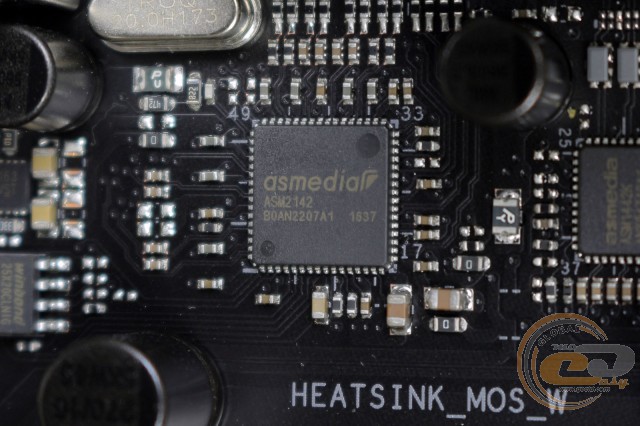

Коректна робота всіх портів USB 3.1 забезпечена силами пари мікросхем ASMedia ASM2142.

ROG STRIX Z270H GAMING

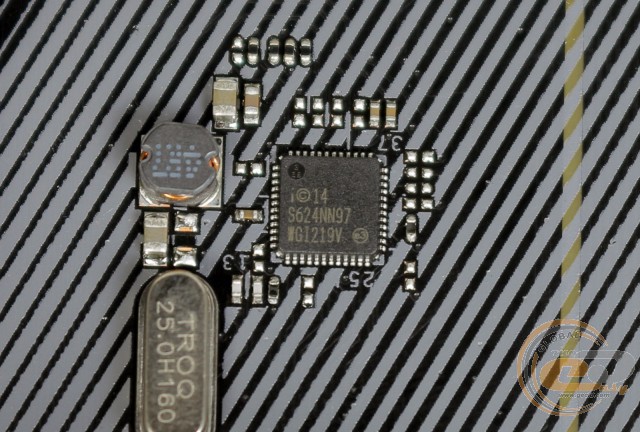

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе здійснити фірмова утиліта GameFirst IV.

ROG STRIX Z270H GAMING

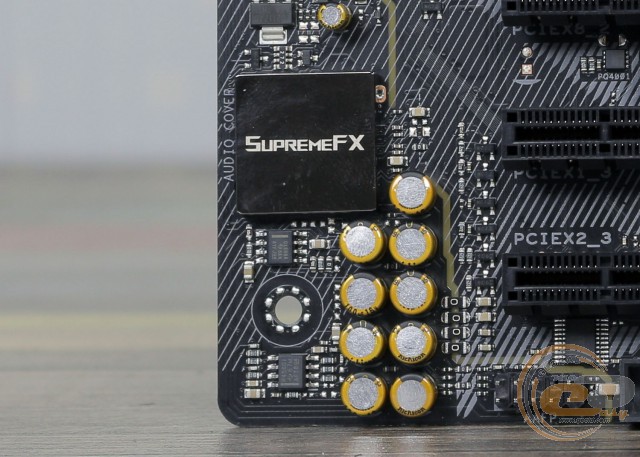

7.1-канальна аудіопідсистема з дизайном ROG SupremeFX заснована на кодеку Realtek ALC S1220A. Вона забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ROG STRIX Z270H GAMING

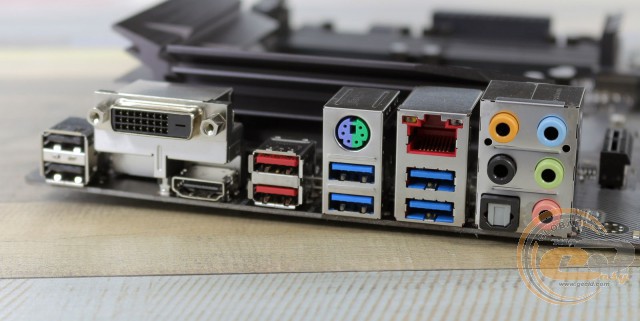

На інтерфейсну панель даної моделі виведені такі порти:

  • 1 х PS/2 Combo;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 x USB 3.0;
  • 2 х USB 3.1;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно вирізняється наявністю шести портів USB, включаючи два високошвидкісні USB 3.1, і зручним підключенням багатоканальної акустики. Також не варто забувати про можливість винести на задню панель порт COM.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

У ROG STRIX Z270H GAMING є доволі широкі можливості з організації охолодження всередині системного корпуса. В наявності п'ять 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, один призначений для підключення водоблока СВО, в той час як ще два використовуються для системних пропелерів.

UEFI BIOS

Дана новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG STRIX Z270H GAMING

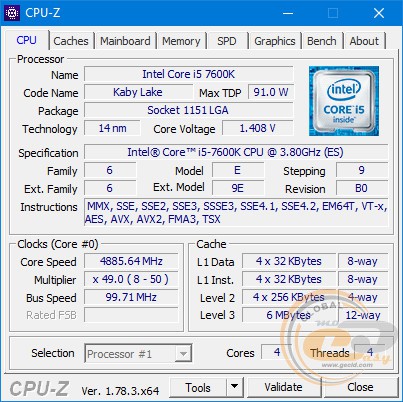

Для початку ми перевірили роботу автоматичного розгону через фірмову утиліту. В результаті вдалося підняти частоту процесора Intel Core i5-7600K до 4,9 ГГц при напрузі 1,408 В. Жодних проблем зі стрес-тестом AIDA64 не було, але під час виконання LinX 0.7.0 спостерігалося перегрівання.

ROG STRIX Z270H GAMING

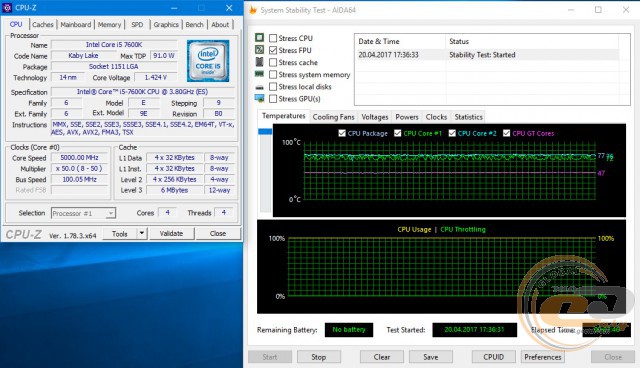

У ручному режимі ми отримали стабільну роботу системи при максимальній частоті процесора 5 ГГц. Для цього його множник був підвищений до «х50», напруга в BIOS – до 1,415 В, а для параметра «LCC» вибрано значення «Level 5». Жодних проблем зі стрес-тестом AIDA64 не було, але під час виконання LinX 0.7.0 спостерігалося перегрівання, оскільки не була використана функція автоматичного зниження частоти при обробці AVX-інструкцій.

ROG STRIX Z270H GAMING

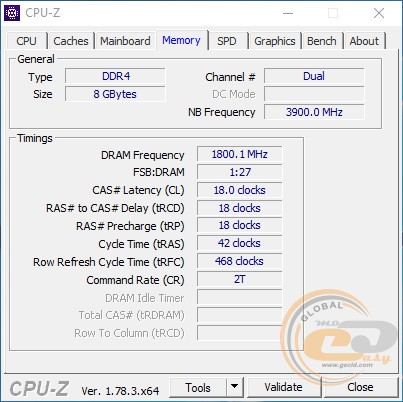

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3600 МГц, однак після 5 хвилин стрес-тесту AIDA64 система видавала помилку.

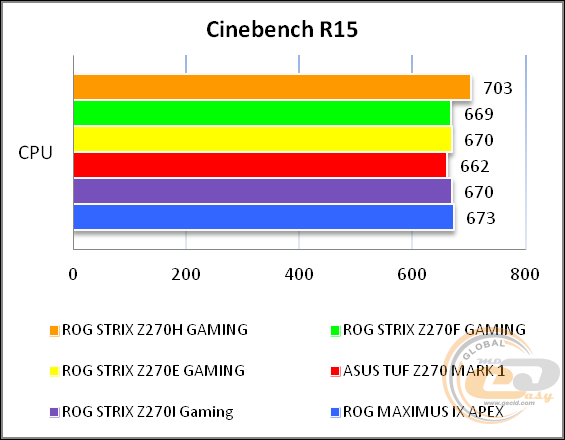

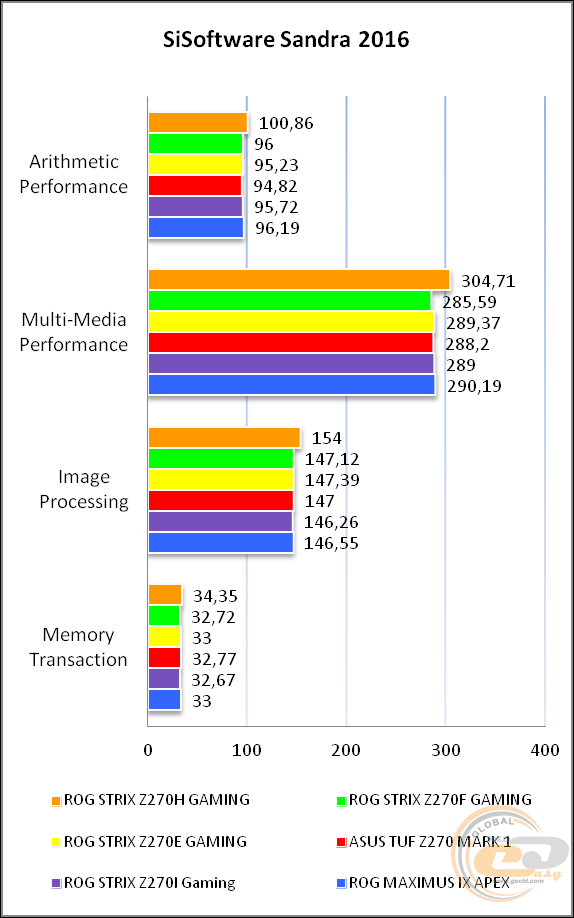

Тестування

Для перевірки можливостей материнської плати ROG STRIX Z270H GAMING використовувалося таке обладнання:

Процесор

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

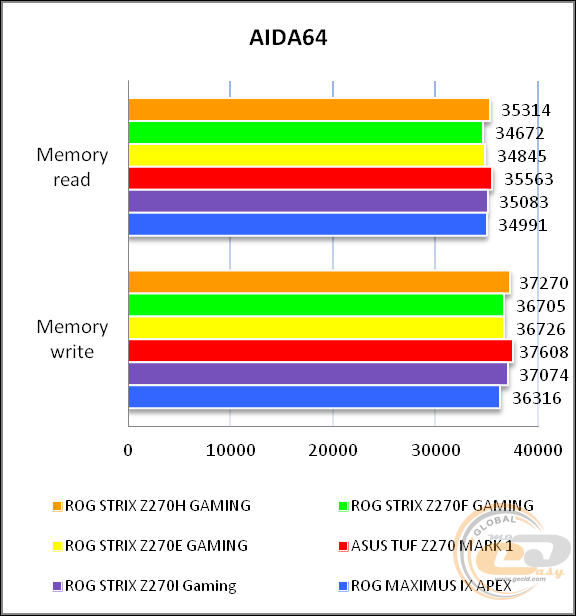

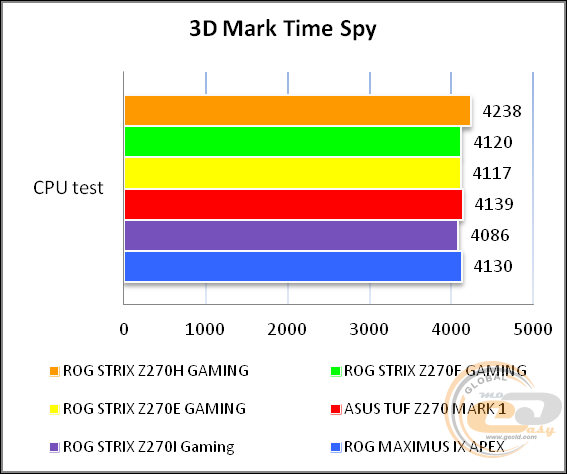

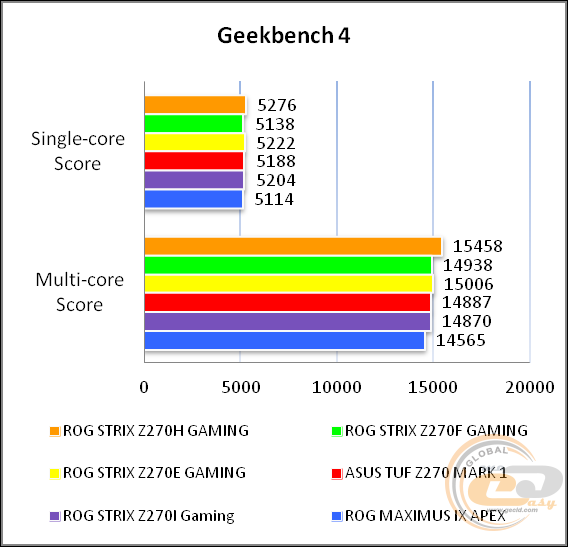

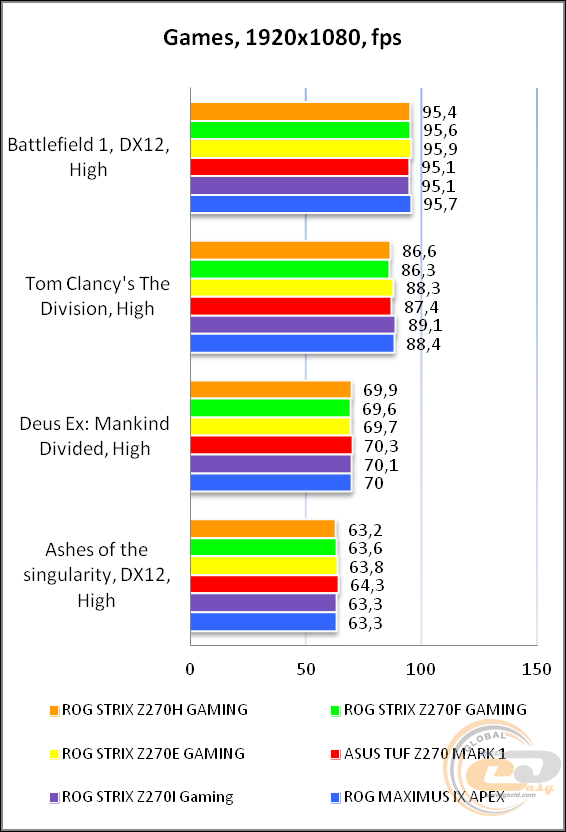

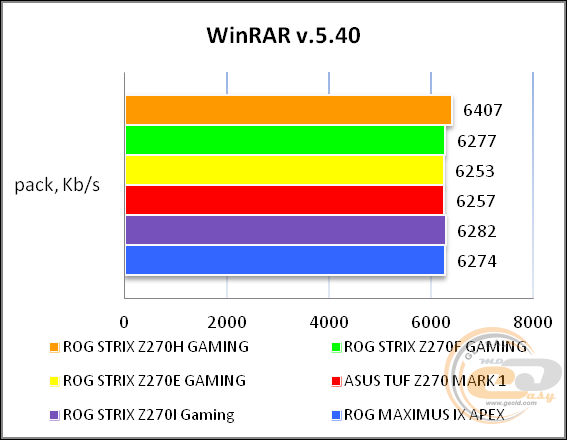

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.05

Відмінно

Рівень шуму, дБ (А)

-94.4

Дуже добре

Динамічний діапазон, дБ (А)

94.2

Дуже добре

Гармонійні викривлення, %

0.0025

Відмінно

Гармонійні викривлення + шум, дБ (A)

-85.4

Добре

Інтермодуляційні викривлення + шум, %

0.0064

Відмінно

Взаємопроникнення каналів, дБ

-93.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0066

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.05

Відмінно

Рівень шуму, дБ (А)

-104.0

Відмінно

Динамічний діапазон, дБ (А)

102.3

Відмінно

Гармонійні викривлення, %

0.0025

Відмінно

Гармонійні викривлення + шум, дБ (A)

-88.3

Добре

Інтермодуляційні викривлення + шум, %

0.0040

Відмінно

Взаємопроникнення каналів, дБ

-93.9

Відмінно

Інтермодуляції на 10 кГц, %

0.0038

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.

Висновки

ROG STRIX Z270H GAMING

Материнська плата ROG STRIX Z270H GAMING справила гідне враження, що в принципі характерно для всієї лінійки ROG STRIX, яка вийшла дуже вдалою завдяки відмінному оснащенню, приємному дизайну та цілком обґрунтованій ціні.

На момент написання огляду дана новинка пропонується за ціною близько $175. За цю суму ви отримаєте сучасну модель для складання ігрової системи з парою відеокарт і можливістю розгону. Що стосується інших функціональних можливостей, у наявності підтримка інтерфейсів USB 3.1 і M.2 Socket 3, відмінна звукова підсистема та якісна елементна база.

Порівнюючи з найближчою за ціною ROG STRIX Z270F GAMING, яка обійдеться вам на $30 – 35 дорожче, за доплату ви отримаєте підтримку інтерфейсу USB Type-C, захисний кожух над інтерфейсною панеллю з підсвічуванням, порт DisplayPort і один додатковий слот PCI Express 3.0 x1.

У підсумку, якщо згадані вище переваги для вас не критичні, покупка доступнішої ROG STRIX Z270H GAMING виглядає цілком логічним кроком.

Переваги:

  • надійна 6-фазова цифрова підсистема живлення;
  • приємний дизайн;
  • підтримка портів USB 3.1;
  • багаті можливості з організації дискової підсистеми;
  • гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку;
  • хороший комплект постачання;
  • хороші можливості з автоматичного та ручного розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.

gamers

Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
