Огляд і тестування материнської плати ROG STRIX Z270G GAMING: стильний дизайн і відмінна функціональність

04-01-2017

Випуск нових настільних процесорів Intel завжди стає значущою подією на ринку. Не стала винятком і презентація сьомого покоління Intel Core для платформи Socket LGA1151, яке отримало назву Intel Kaby Lake. Разом з ним дебютують п'ять нових наборів системної логіки для споживчого та корпоративного сегмента, включаючи флагманський Intel Z270, на якому ми й зупинимося детальніше в даному огляді.

ASUS ROG STRIX Z270G GAMING

Intel Z270

ASUS ROG STRIX Z270G GAMING

Intel Z170

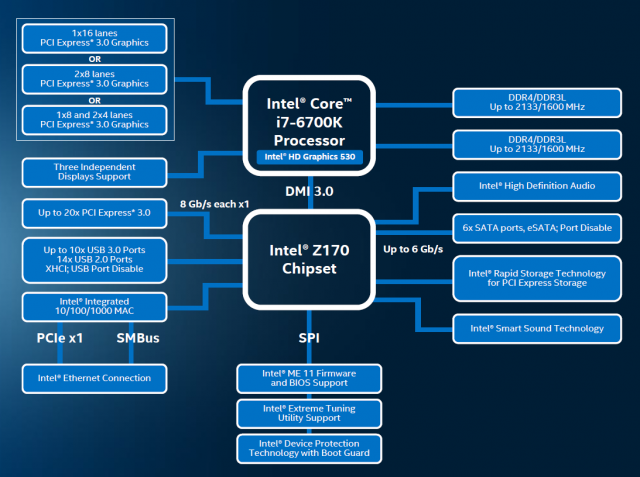

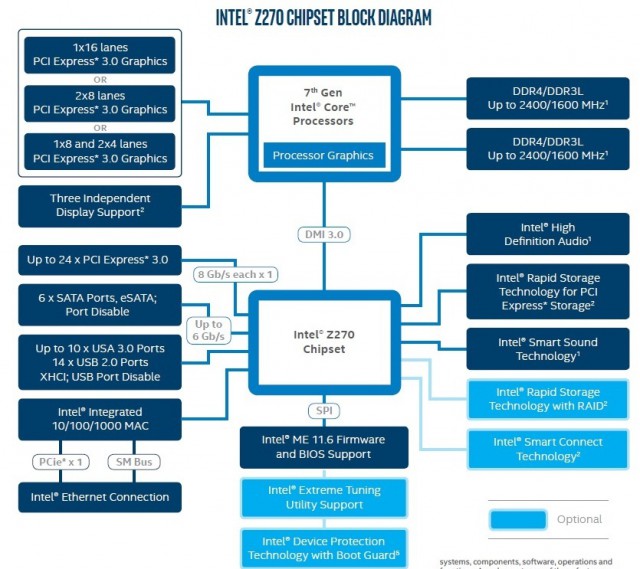

На перший погляд, жодних яскраво виражених відмінностей у порівнянні з попередником у вигляді Intel Z170 у нового флагмана немає. В очі кидаються лише додаткові 4 лінії PCI Express 3.0, що дозволить виробникам материнських плат без використання сторонніх контролерів реалізувати більшу кількість різноманітних інтерфейсів. В усьому ж іншому функціональні можливості двох чіпсетів практично ідентичні. В результаті таблиця порівняння їх характеристик виглядає так:



Intel Z270

Intel Z170

Чіпсетні лінії PCI Express 3.0

24

20

Схеми розподілу процесорних ліній PCI Express 3.0

х16

х8+х8

х8+х4+х4

х16

х8+х8

х8+х4+х4

Максимальна кількість портів SATA 6 Гбіт/с

6

6

Підтримка технології Intel RST для портів M.2 і SATA Express

3

3

Максимальна кількість портів USB 3.0

10

10

Загальна кількість портів USB (USB 2.0 + USB 3.0)

14

14

Окремо компанія Intel зазначає суттєве покращення роботи зі звуком, для чого використовується технологія Intel Smart Sound з підтримкою підвищеної якості передачі голосу й аудіо студійної якості. Також до переваг новинки можна віднести підтримку Intel Optane Memory для підвищення швидкості роботи дискової підсистеми та комп'ютера загалом. Нікуди не поділася можливість розгону процесорів із розблокованим множником, яка є однією з головних переваг Intel Z270 у порівнянні зі своїми побратимами Intel H270, Intel B250, а також корпоративними Intel Q270 і Intel Q250, детальніше про які ми розповімо в майбутньому. Ну а поки пропонуємо перейти безпосередньо до огляду першої материнської плати на Intel Z270, що опинилася в нас на тестуванні.

ASUS ROG STRIX Z270G GAMING

ROG STRIX Z270G GAMING є високорівневою моделлю ігрової лінійки ASUS ROG STRIX. Вона виконана в компактному форматі microATX і пропонує відмінний дизайн і сучасне оснащення. Давайте ж для початку поглянемо на її характеристики.

Специфікація

Виробник і модель

ROG STRIX Z270G GAMING

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого й сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звукова підсистема

8-канальна з дизайном SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактные)

1 х роз'єм підключення водоблоку СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

2 х роз'єми для комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 3.1

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х TPM

BIOS

UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG STRIX Z270G GAMING ASUS ROG STRIX Z270G GAMING

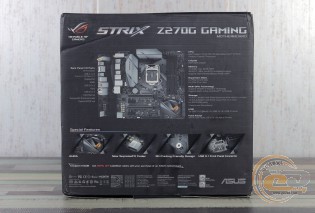

Материнська плата ROG STRIX Z270G GAMING постачається у відповідній до своїх габаритів невеликій картонній коробці зі стильним оформленням у темних тонах і хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена цікава можливість встановлення елементів декору, роздрукованих на 3D-принтері.

ASUS ROG STRIX Z270G GAMING

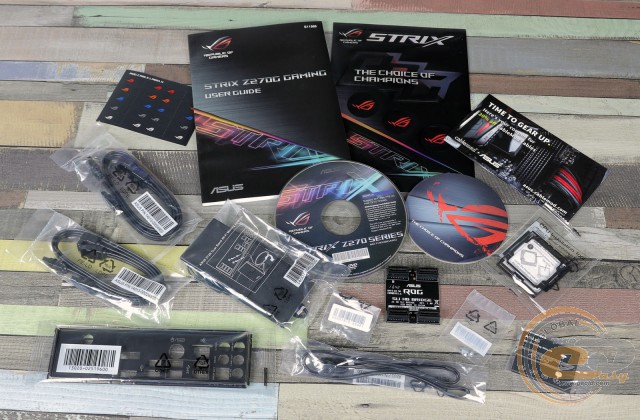

Комплект постачання материнської плати повністю відповідає її високому рівню. Крім звичного диска з ПЗ, керівництва користувача та заглушки інтерфейсної панелі, в коробці ми виявили:

  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір кріплень для декоративних елементів, роздрукованих на 3D-принтері;
  • кабель підключення світлодіодної стрічки;
  • комбіновану антену Wi-Fi і Bluetooth.

Дизайн і особливості плати

ASUS ROG STRIX Z270G GAMING

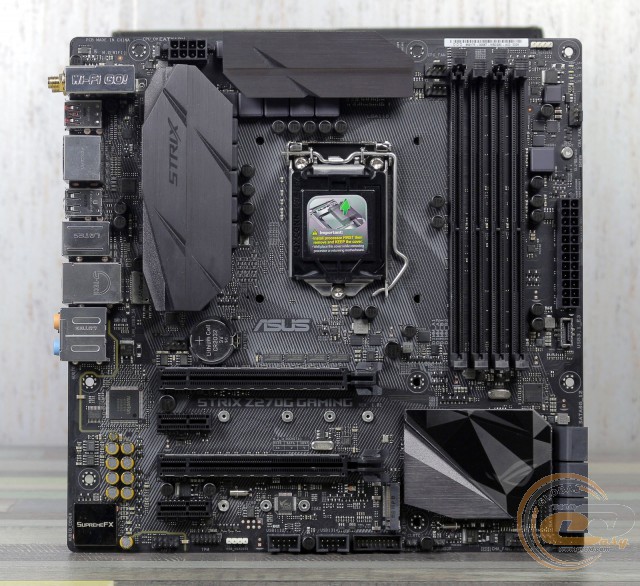

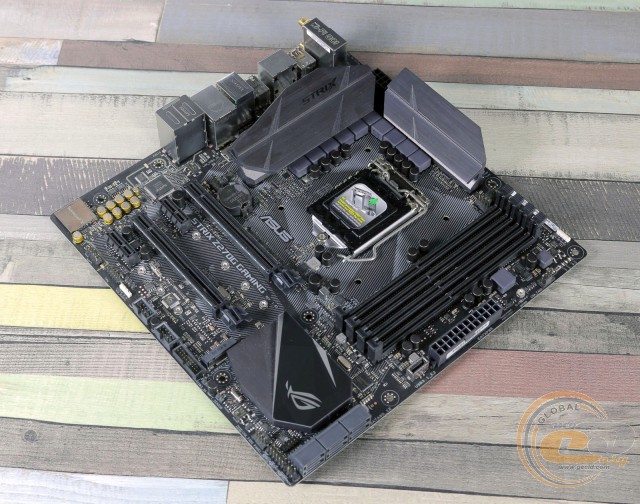

Новинка виконана на друкованій платі чорного кольору формату microATX (244 x 244 мм). Вона вигідно вирізняється стильним і стриманим оформленням у темних тонах.

ASUS ROG STRIX Z270G GAMING

Окремим бонусом для покупця буде оригінальна система підсвічування, регулювати параметри якої можна в комплектному ПЗ.

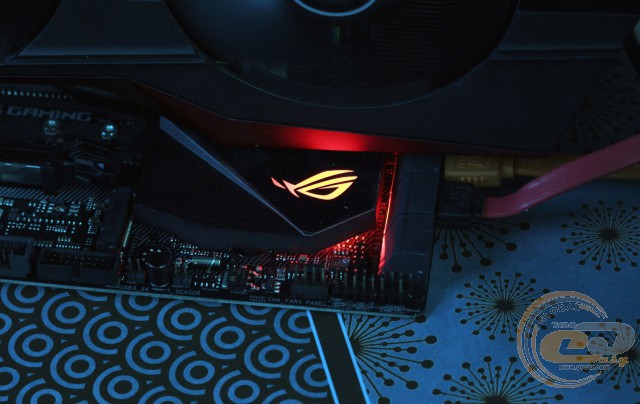

Приклад роботи підсвічування на материнській платі ROG STRIX Z270G GAMING

Як і на інших фірмових материнських платах з підтримкою технології ASUS AURA, підсвічування може не лише горіти певним кольором, а й виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ASUS ROG STRIX Z270G GAMING

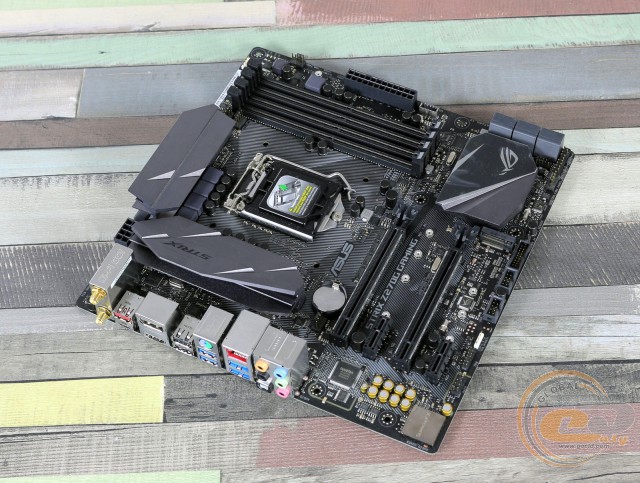

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні й жодних претензій, незважаючи на компактні габарити друкованої плати, в нас не виникло.

ASUS ROG STRIX Z270G GAMING

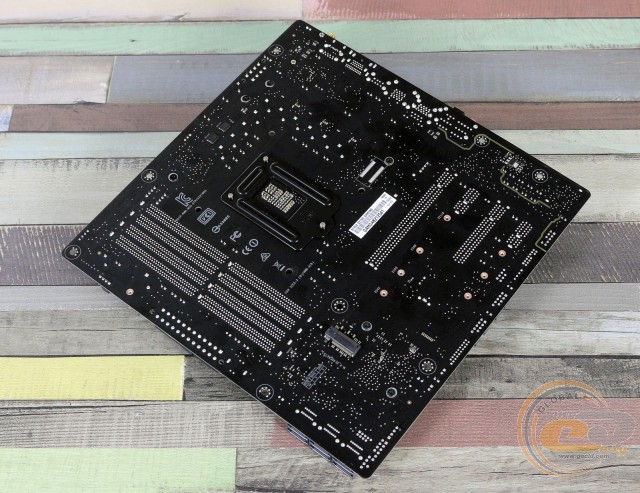

Глянувши на зворотну сторону ROG STRIX Z270G GAMING, можна відзначити стандартну опорну пластину процесорного роз'єма, один з двох роз'ємів M.2 Socket 3, а також той факт, що всі три радіатори системи охолодження закріплені за допомогою гвинтів.

ASUS ROG STRIX Z270G GAMING

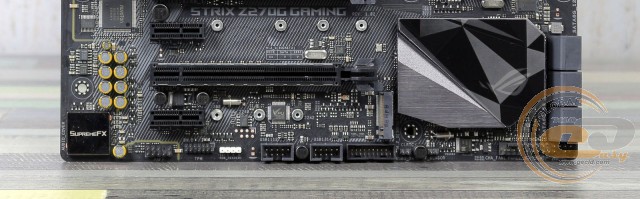

У нижній частині новинки розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт TPM, роз'єми підключення температурних датчиків і світлодіодної стрічки, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0 і одну USB 3.0. Всього на платі силами чіпсета Intel Z270 реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх також шість: два внутрішніх і чотири зовнішніх.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

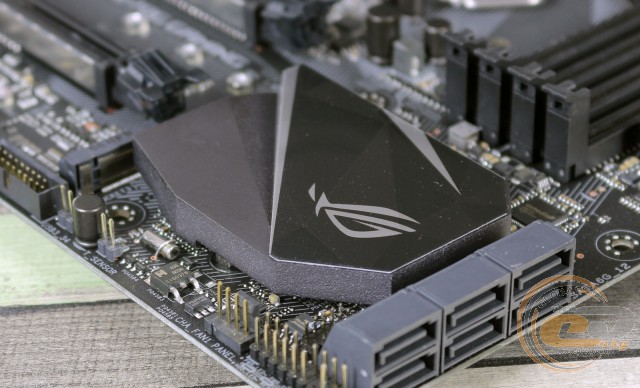

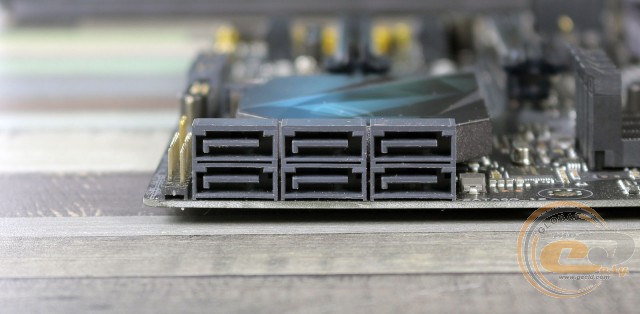

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. Є й одне обмеження: один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. А ось для режиму PCIe 3.0 x4 такого обмеження немає.

ASUS ROG STRIX Z270G GAMING

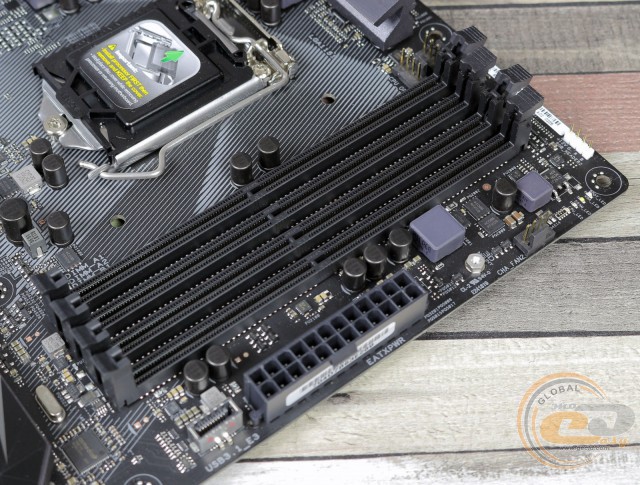

Системна плата ROG STRIX Z270G GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц (до 4133 МГц відповідно офіційній сторінці). Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

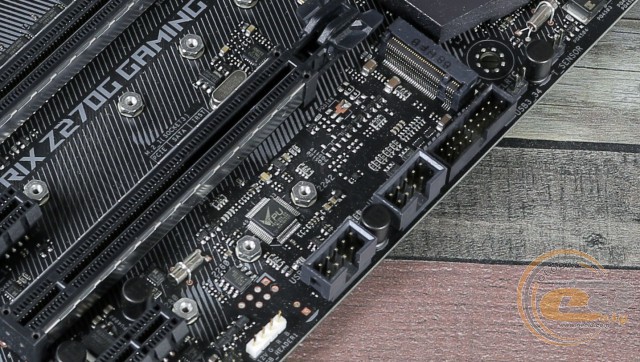

Додатково відзначимо колодку для підключення виносної панелі з портом USB 3.1. Всього на платі за допомогою контролерів ASMedia ASM2142 реалізовано підтримку трьох портів USB 3.1: одного внутрішнього і двох на інтерфейсній панелі.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

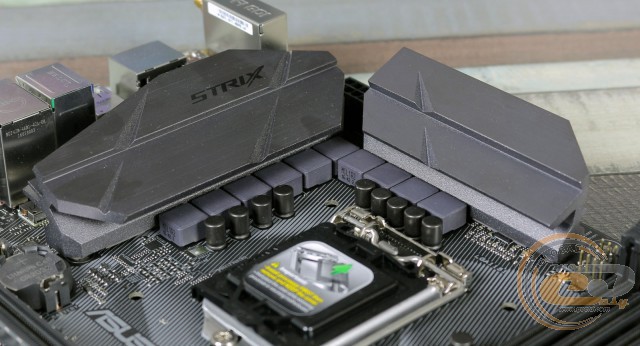

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 35,2°C (при розгоні − 36°C);
  • дроселі підсистеми живлення - 36,8°C (при розгоні − 47,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 33,2°C (при розгоні − 38,3°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 33,6°C (при розгоні − 40,1°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

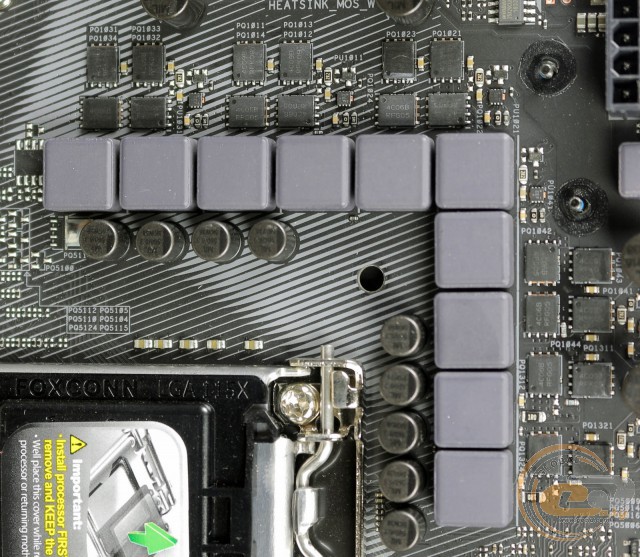

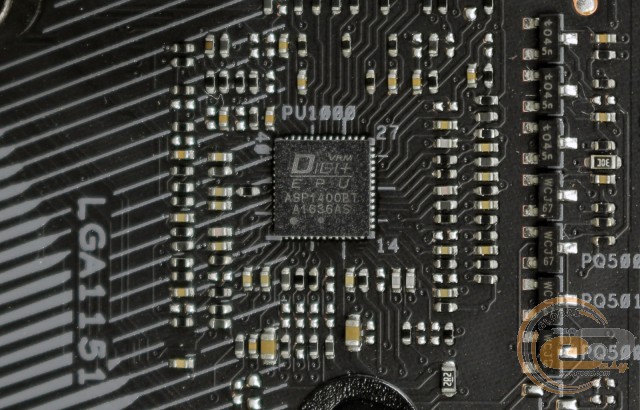

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ASUS ROG STRIX Z270G GAMING

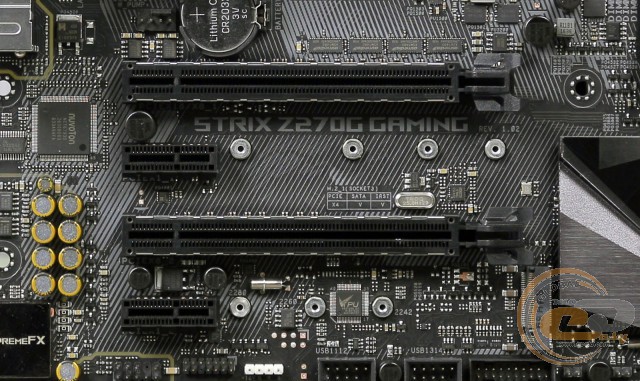

Для розширення функціональності материнської плати ROG STRIX Z270G GAMING є чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 3.0 x1.

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація дозволяє організувати графічну підсистему з двох відеокарт. Розташування самих слотів дозволить без проблем підключити дві відеокарти з двослотовою системою охолодження, однак при цьому у вас не залишиться доступу до роз'ємів PCI Express 3.0 x1.

ASUS ROG STRIX Z270G GAMING

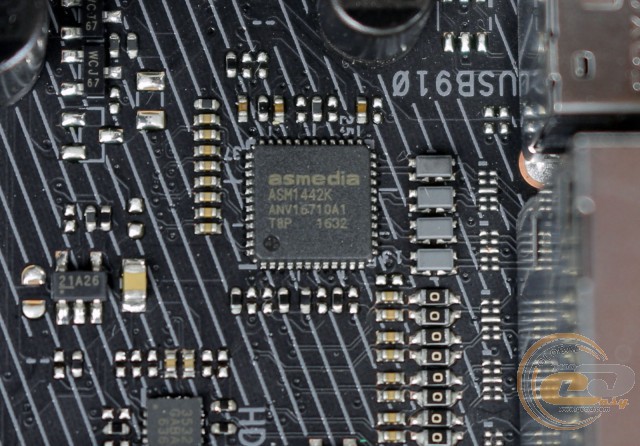

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG STRIX Z270G GAMING

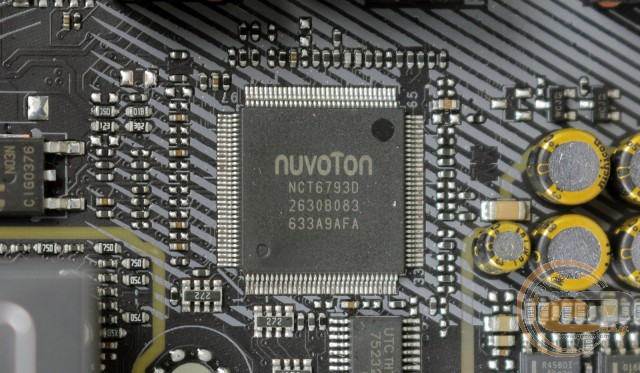

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує роботу порта PS/2, а також моніторинг.
