Огляд і тестування материнської плати ROG STRIX Z270E GAMING: гідна звання флагмана
20-03-2017
Продовжуючи наше знайомство з оновленою лінійкою ROG STRIX компанії ASUS, у даному огляді ми торкнемося найдорожчої модель зразка початку 2017 року на чіпсеті Intel Z270. Тобто йтиметься про ROG STRIX Z270E GAMING, яка фактично є флагманом лінійки і пропонується в середньому за $244.
У порівнянні з розглянутою нами ROG STRIX Z270F GAMING, в очі відразу ж впадає наявність встановленого модуля бездротових інтерфейсів 802.11ac Wi-Fi і Bluetooth 4.1, а також різниця в ціні близько $30. Давайте ж розберемося, чи є ще якісь суттєві відмінності між ними. Варто переплачувати за флагманське рішення чи можна заощадити й купити доступнішу модель?
Специфікація
Виробник і модель |
ROG STRIX Z270E GAMING |
Чіпсет |
Intel Z270 |
Процесорний роз’єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO) |
Bluetooth |
Bluetooth 4.1 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблока СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x RJ45 4 x USB 3.0 1 х USB 3.1 Type-C 1 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудіопортів 2 х роз'єми для комбінованої антени Wi-Fi і Bluetooth |
Внутрішні порти I/O |
1 x USB 3.1 1 x USB 3.0 з підтримкою підключення двох USB 3.0 3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 х TPM 1 x COM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Дана модель потрапляє в руки покупця в картонній коробці з уже добре нам знайомим оформленням, виконаним переважно в темних тонах і з кольоровим логотипом серії на лицьовій стороні. Відзначимо й відмінне інформаційне наповнення упаковки, яке повністю відображає ключові переваги й технічні характеристики материнської плати.
У коробці ми виявили такий набір аксесуарів:
- диск з ПЗ;
- набір паперової документації;
- заглушку інтерфейсної панелі;
- чотири SATA-шлейфи;
- інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
- місток 2-Way NVIDIA SLI;
- набір маркувальних наклейок для кабелів;
- картонну підставку для чашки;
- набір кріплень для декоративних елементів, роздрукованих на 3D-принтері;
- комбіновану антену Wi-Fi і Bluetooth;
- кабель підключення світлодіодної стрічки.
Дизайн і особливості плати

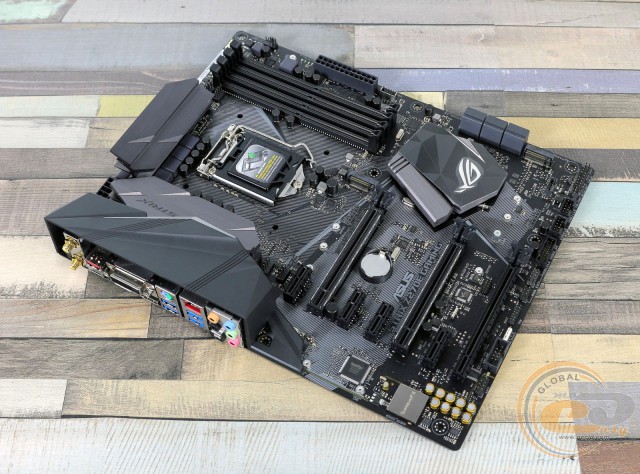

При поверхневому огляді знайти хоч якісь відмінності в дизайні між ROG STRIX Z270E GAMING і ROG STRIX Z270F GAMING неможливо: обидві моделі виконані в єдиному симпатичному стилі на друкованій платі формату ATX (305 x 244 мм).
LED-підсвічування також ідентичне, і воно полягає в наявності світлодіодів на пластиковому захисному кожусі над інтерфейсною панеллю. Також до обох моделей можна підключити світлодіодну стрічку за допомогою комплектного кабелю.
Ілюмінація може просто горіти певним кольором, виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.
До компонування набортних елементів і зручності збірки жодних претензій у нас не виникло, адже всі порти і роз'єми розташовані на оптимальних місцях, а DIMM-слоти обладнані засувками лише з одного боку.
Глянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єма та гвинти кріплення радіаторів системи охолодження.
За традицією нижня частина друкованої плати зустрічає нас найбільшою кількістю елементів. Тут розташовані: колодка підключення аудіороз'ємів передньої панелі, порти COM і TPM, роз'єми підключення температурних датчиків і світлодіодної стрічки, а також колодка підключення фронтальної панелі.
Додатково відзначимо чотири колодки активації портів USB: три USB 2.0, одна з яких суміщена з роз'ємом ROG_EXT, і одну для USB 3.0. Всього на платі, як і на ROG STRIX Z270F GAMING, силами чіпсета Intel Z270 реалізовано підтримку шести внутрішніх портів USB 2.0. Що ж стосується USB 3.0, їх також шість: два внутрішніх і чотири зовнішніх.
Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с.
З огляду на недостатню кількість вільних чіпсетних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну спроможність з портом SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. У свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.
Поглянувши на праву сторону плати ROG STRIX Z270E GAMING, можна побачити чотири DIMM-слоти для встановлення в двоканальному режимі модулів оперативної пам'яті стандарту DDR4-3866 МГц із загальним об’ємом до 64 ГБ. Тут також можна виявити й першу відмінність у порівнянні з ROG STRIX Z270F GAMING. Вона полягає в наявності колодки підключення виносної панелі з портами USB 3.1.
При цьому даний роз'єм ділить пропускну спроможність з двома слотами PCI Express 3.0 x1 («PCIE_x1_2» і «PCIE_x1_4»), які будуть недоступні в разі підключення виносної панелі.
Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 33,9°C (при розгоні – 32,1°C);
- верхній радіатор охолодження елементів підсистеми живлення – 36°C (при розгоні − 37°C);
- нижній радіатор охолодження елементів підсистеми живлення – 43,4°C (при розгоні – 45°C);
- дроселі підсистеми живлення – 46,5°C (при розгоні − 50,1°C).
Порівнюючи отримані результати з ROG STRIX Z270F GAMING, можна відзначити, що різниця становить близько 1,5°C, що легко вкладається в межі похибки вимірювання. Загалом обидві плати демонструють відмінну ефективність роботи системи охолодження, і вам не доведеться турбуватися про перегрівання ключових компонентів підсистеми живлення навіть при великому навантаженні.
Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.
Можливості розширення функціональності материнської плати ROG STRIX Z270E GAMING ідентичні таким у розглянутої раніше плати й полягають у наявності семи слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.
Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам будуть доступні три відеовиходи (HDMI, DisplayPort і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.
Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і керує портами PS/2 і COM.
Коректна робота всіх портів USB 3.1 забезпечена силами пари мікросхем ASMedia ASM2142.
Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта GameFirst IV.
7.1-канальна аудіопідсистема з дизайном ROG SupremeFX заснована на кодеку Realtek ALC S1220A. Вона забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. З метою уникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.
На інтерфейсну панель даної моделі виведені такі порти:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.0;
- 1 х USB 3.1 Type-C;
- 1 х USB 3.1 Type-A;
- 5 x аудіопортів;
- 1 х оптичний S/PDIF Out;
- 2 х роз'єми для комбінованої антени Wi-Fi і Bluetooth.
Друга відмінність між ROG STRIX Z270E GAMING і ROG STRIX Z270F GAMING полягає в наявності встановленого модуля бездротових інтерфейсів, заснованого на контролері Qualcomm Atheros QCA6174. Він реалізує підтримку стандартів Bluetooth 4.1 і 802.11a/b/g/n/ac Wi-Fi на двох частотних діапазонах (2,4 / 5 ГГц).
В усьому ж іншому інтерфейсні панелі обох материнських плат пропонують ідентичні можливості, які полягають у наявності трьох відеовиходів, великій кількості портів USB і можливості винести на задню панель COM порт.
У ROG STRIX Z270E GAMING є доволі широкі можливості для організації охолодження всередині системного корпуса. В наявності шість 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, один призначений для підключення водоблока СВО, в той час як ще три використовуються для системних пропелерів.
UEFI BIOS
Дана новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

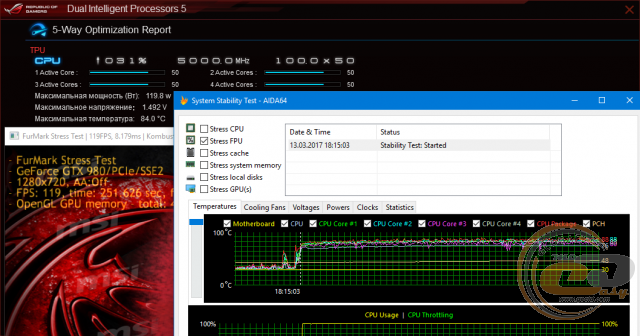

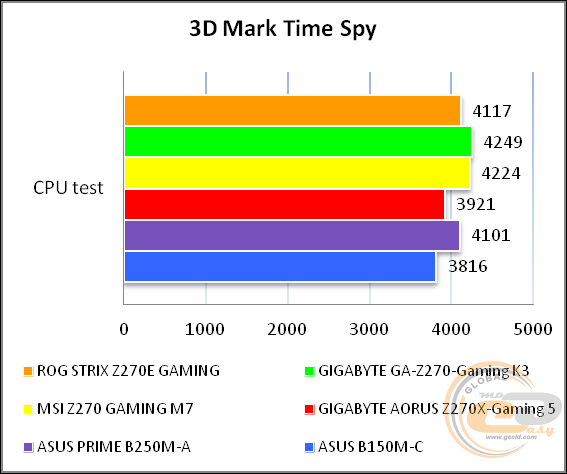

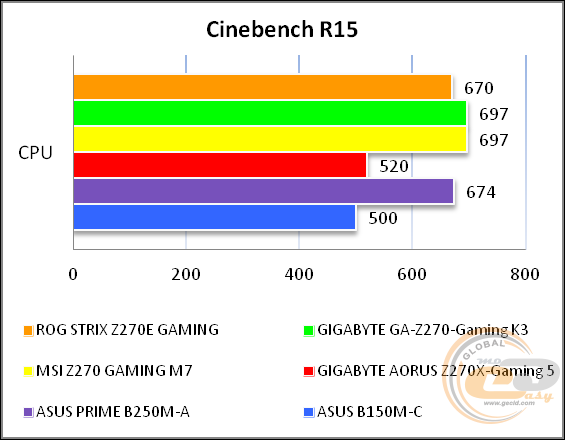

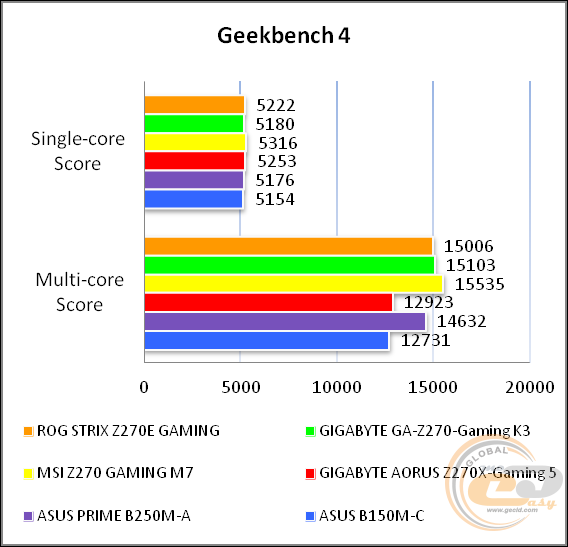

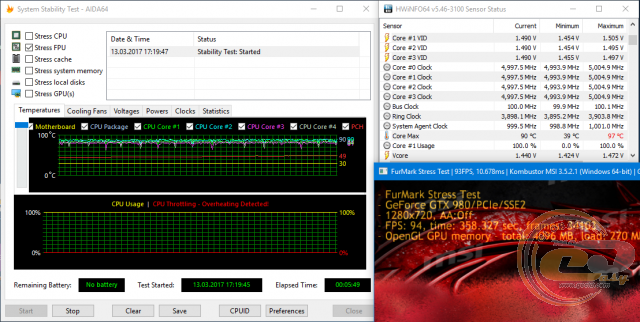

Скориставшись функцією автоматичного розгону у фірмовій утиліті в режимі «TPU I», ми отримали частоту процесора Intel Core i5-7600K на рівні 5 ГГц при напрузі 1,492 В.

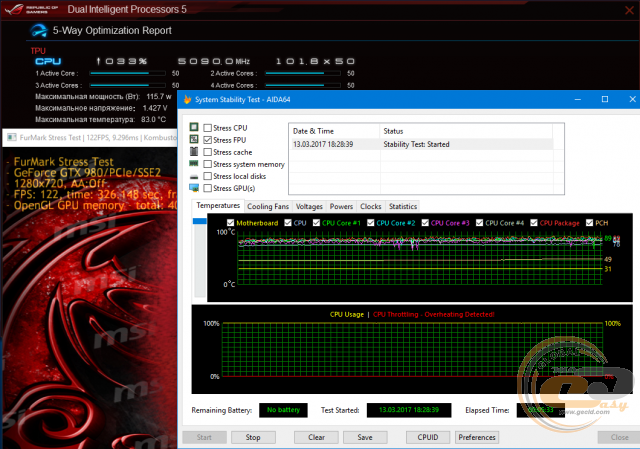

Після активації функції автоматичного розгону ЦП у режимі «TPU II» була отримана частота ядер на рівні 5,1 ГГц при напрузі 1,427 В. В обох режимах система проходила стрес-тести AIDA64 і MSI Kombustor, але температура процесора була практично на межі перегрівання.
Також ми перевірили роботу попередньо встановленого в BIOS профілю автоматичного розгону до 5 ГГц при напрузі 1,44 В. Знову ж, стрес-тести система проходила, але температура була дуже високою.

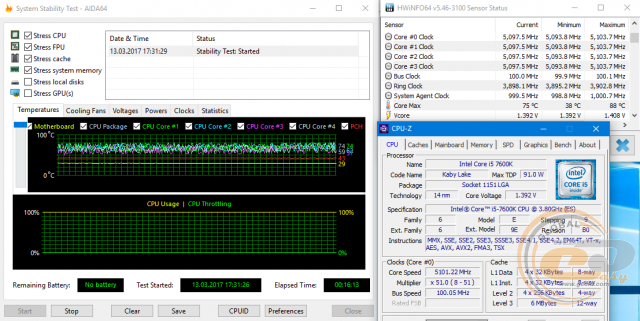

В ручному режимі ми отримали стабільну роботу системи при максимальній частоті процесора 5,1 ГГц. Для цього його множник був підвищений до «х51», напруга в BIOS – до 1,415 В, а для параметра «LCC» вибрано значення «Level 5». Жодних проблем зі стрес-тестом AIDA64 не було, але під час виконання LinX 0.7.0 спостерігалося перегрівання, оскільки не використовувалася функція автоматичного зниження частоти при обробці AVX-інструкцій.

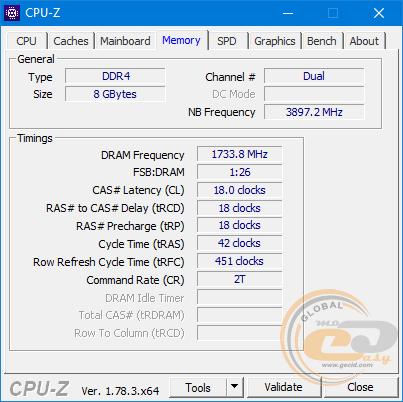

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3467 МГц. Більшої частоти отримати не вдалося навіть при підвищенні таймінгів і напруги.
Тестування
Для перевірки можливостей материнської плати ROG STRIX Z270E GAMING використовувалося таке обладнання:
Процесор |
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ) |
Кулер |
Scythe Mugen 3 |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

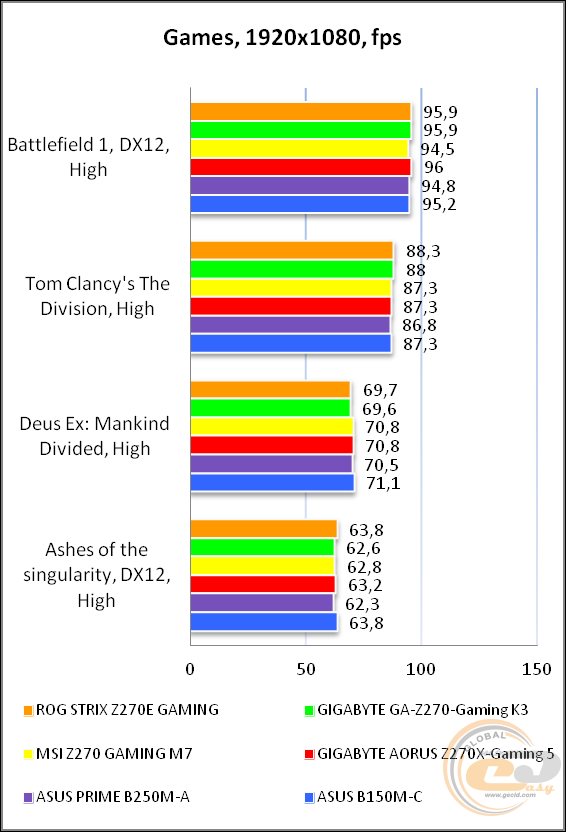

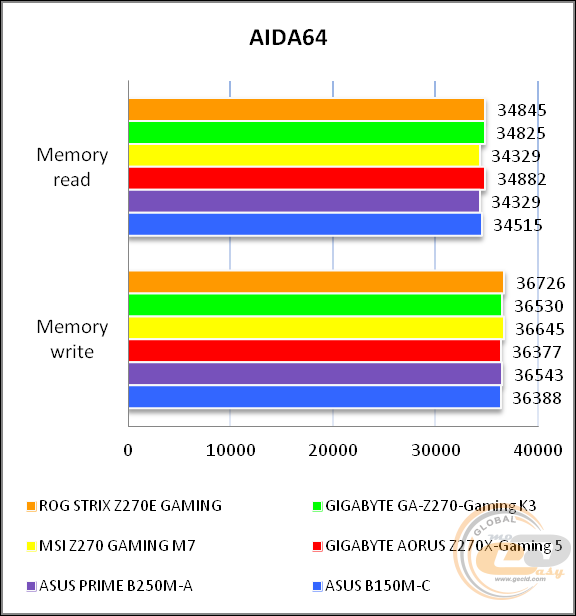

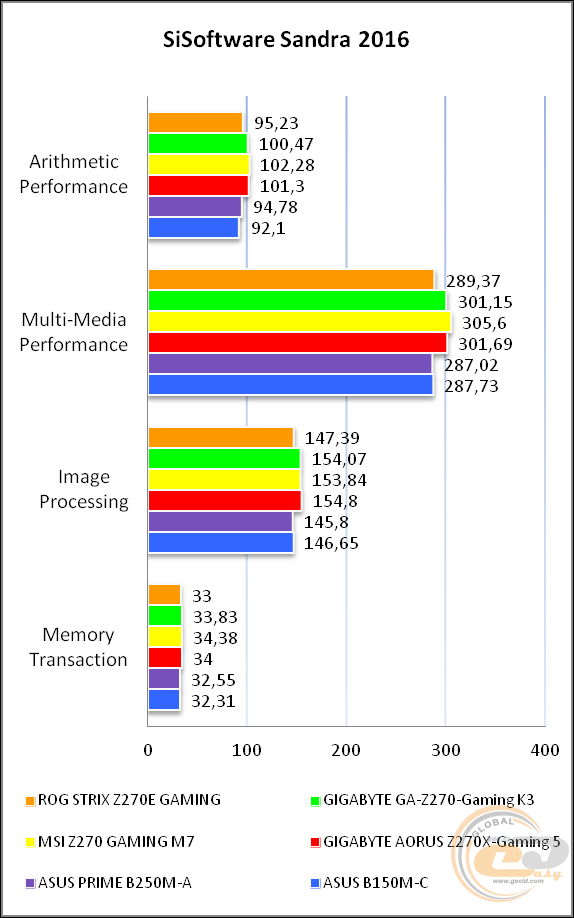

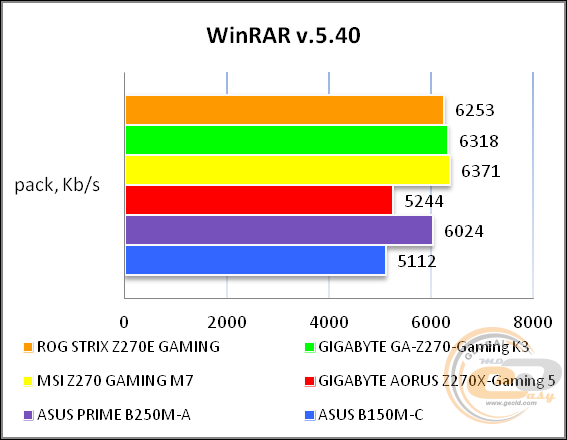

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1220A
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
-0.03, -0.10 |
Відмінно |
Рівень шуму, дБ (А) |
-92.4 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.2 |
Дуже добре |
Гармонійні викривлення, % |
0.0036 |
Дуже добре |
Гармонійні викривлення + шум, дБ (A) |
-83.3 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0079 |
Відмінно |
Взаємопроникнення каналів, дБ |
-92.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0090 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
-0.03, -0.11 |
Відмінно |
Рівень шуму, дБ (А) |
-111.3 |
Відмінно |
Динамічний діапазон, дБ (А) |
114.8 |
Відмінно |
Гармонійні викривлення, % |
0.0034 |
Дуже добре |
Гармонійні викривлення + шум, дБ (A) |
-86.7 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0046 |
Відмінно |
Взаємопроникнення каналів, дБ |
-97.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0038 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема на основі 8-канального кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.
Висновки
Станом на березень 2017 року, материнська плата ROG STRIX Z270E GAMING є флагманом лінійки ROG STRIX від компанії ASUS і пропонується за середньою ціною близько $244. Фактично вона є трохи покращеною версією розглянутої нами раніше моделі ROG STRIX Z270F GAMING. За доплату близько $30 ROG STRIX Z270E GAMING пропонує попередньо встановлений модуль бездротових інтерфейсів Bluetooth 4.1 і 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц; підтримка MU-MIMO), а також роз'єм підключення виносної панелі з портами USB 3.1.
В усьому ж іншому це добротні та симпатичні моделі, що дозволяють організувати швидку підсистему ОЗП з модулями DDR4-3866 МГц, ємний і швидкий дисковий масив з використанням SATA і M.2-накопичувачів, потужну графічну підсистему з двома відеокартами в режимі AMD CrossFireX або NVIDIA SLI ( x8+x8). Також користувачеві доступні гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку, якісна аудіопідсистема та хороший набір зовнішніх інтерфейсів.
У підсумку все залежить від ваших потреб і бюджету. Більш заощадливі користувачі можуть вибрати ROG STRIX Z270F GAMING, а якщо вам потрібна максимально функціональна модель, тоді вибір за ROG STRIX Z270E GAMING.
Переваги:
- надійна 10-фазова цифрова підсистема живлення;
- наявність підсвічування ASUS AURA;
- підтримка бездротових модулів 802.11ac Wi-Fi (2,4 / 5 ГГц) і Bluetooth 4.1;
- приємний дизайн;
- підтримка портів USB 3.1;
- багаті можливості з організації дискової підсистеми;
- гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку;
- хороший комплект постачання;
- хороші можливості з автоматичного та ручного розгону;
- якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
- хороше компонування інтерфейсної панелі;
- підтримка низки корисних фірмових технологій.
Особливості:
- обмеження щодо одночасного використання низки інтерфейсів.
Автор: Костянтин Шорохов
Переклад: Юрій Коваль
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
