::>Материнські плати >2016 > ASUS ROG STRIX X99 GAMING

Огляд і тестування материнської плати ASUS ROG STRIX X99 GAMING

16-06-2016

ASUS ROG STRIX X99 GAMING

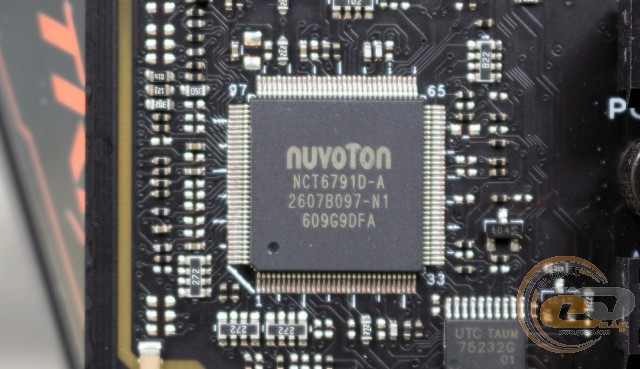

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS ROG STRIX X99 GAMING

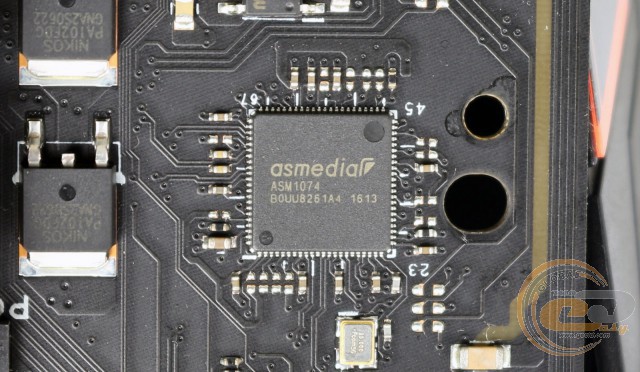

Робота трьох портів USB 3.0 на інтерфейсній панелі реалізована за допомогою контролера ASMedia ASM1074.

ASUS ROG STRIX X99 GAMING

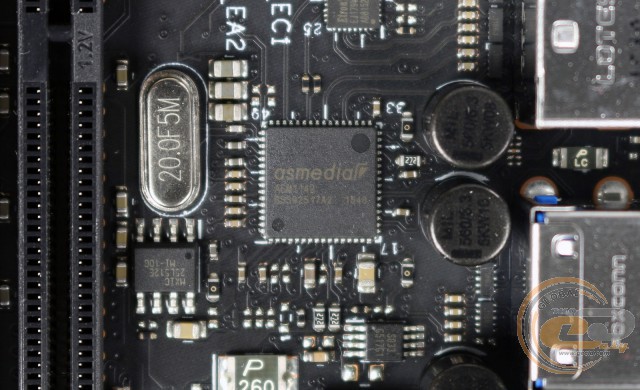

Коректна робота двох портів USB 3.1 забезпечена силами мікросхеми ASMedia ASM1142.

ASUS ROG STRIX X99 GAMING

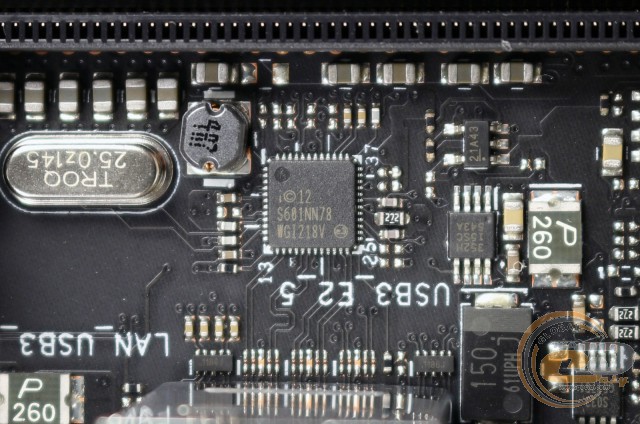

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. Встановити пріоритети на використання мережевих ресурсів допоможе фірмова технологія GameFirst IV.

ASUS ROG STRIX X99 GAMING

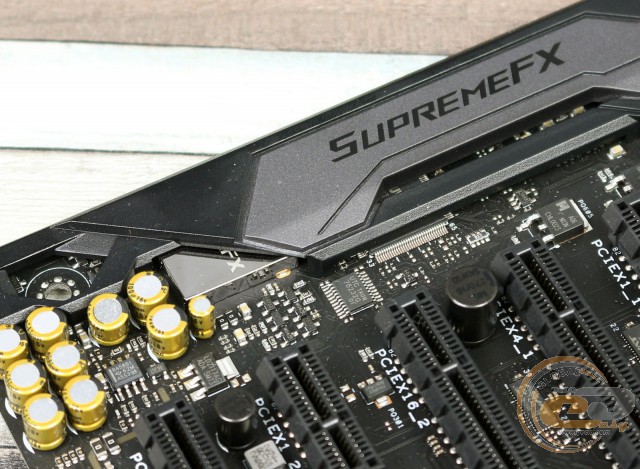

Звукова підсистема розглянутої материнської плати з дизайном ROG SupremeFX основана на 8-канальному HDA-кодеку Realtek ALC1150, який доповнений аудіоконденсаторами Nichicon і парою підсилювачів для підключення навушників з імпедансом до 300 Ом. Щоб уникнути негативного впливу електромагнітних наведень використовується технологія екранування. У комплекті постачається фірмове ПЗ Sonic Studio II, що дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.

ASUS ROG STRIX X99 GAMING

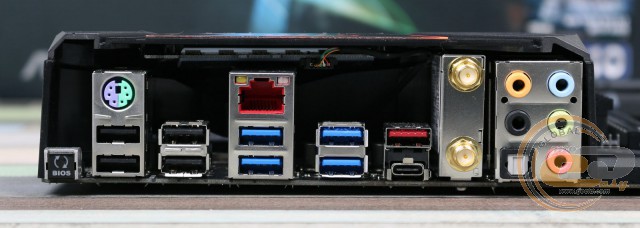

На інтерфейсну панель тестованої моделі виведені наступні компоненти:

  • 1 х PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х USB 3.1 Type-C;
  • 1 х USB 3.1 Type-A;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out;
  • 2 х роз’єми для комбінованої антени Wi-Fi і Bluetooth;
  • 1 x клавіша «USB BIOS Flashback».

Крім головної переваги у вигляді комплектного модуля з підтримкою стандартів Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0, інтерфейсна панель новинки вигідно відрізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. Також відзначимо клавішу «USB BIOS Flashback» для оновлення прошивання BIOS із флеш-накопичувача.

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

Можливості організації охолодження усередині системного корпусу в ASUS ROG STRIX X99 GAMING дуже хороші. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, один призначений для підключення водоблока СВО, у той час як три інші використовуються для системних вертушок. До речі, один із них («High AMP Fan») підтримує підключення вентиляторів з робочим струмом до 3 А.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

Як ми знаємо, власники процесорів серії Intel Broadwell-E одержали у своє розпорядження три унікальні функції: Per Core Overclocking, AVX Ratio Offset і VccU Voltage Control, докладніше про які ви можете почитати в огляді Intel Core i7-6900K.

ASUS ROG STRIX X99 GAMING

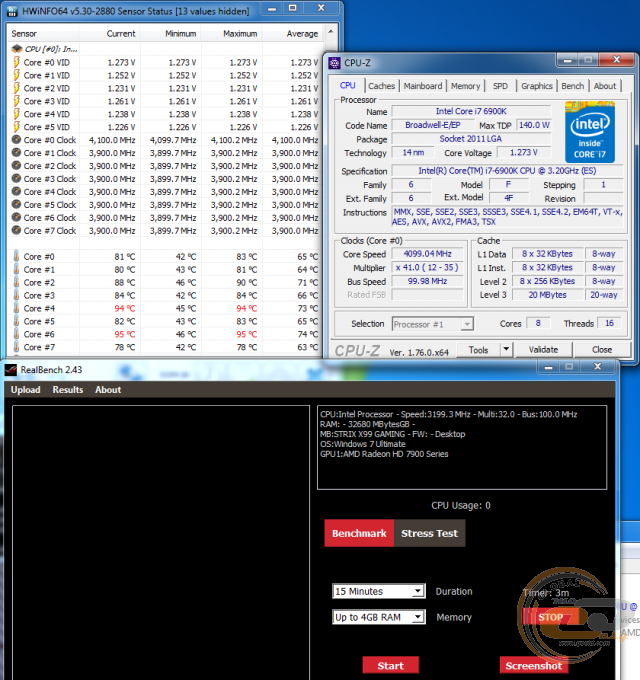

Скориставшись функцією автоматичного розгону в комплектній утиліті в режимі «TPU I», ми одержали частоту Intel Core i7-6900K на рівні 4100 МГц для одного ядра при напрузі 1,273 В. У той час як інші сім ядер працювали на частоті 3900 МГц при напрузі від 1,226 до 1,261 В.

ASUS ROG STRIX X99 GAMING

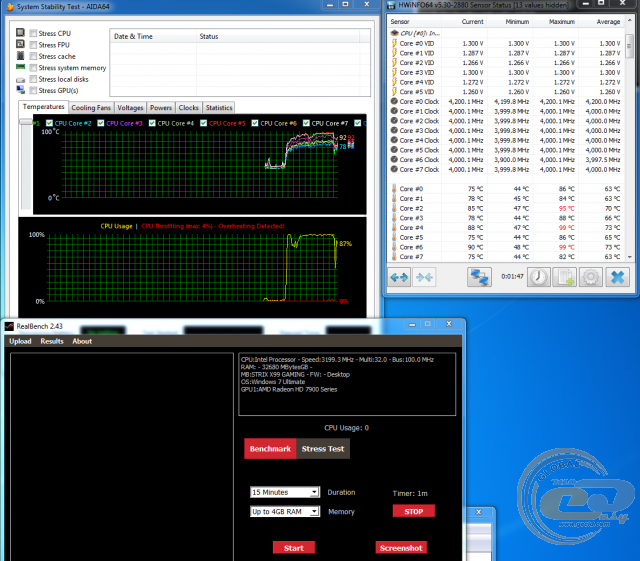

У режимі «TPU II» частота найбільш стабільного ядра (Core 0 у цьому випадку) склала вже 4200 МГц при напрузі 1,3 В. Інші ядра працювали на швидкості 4000 МГц при напрузі від 1,26 до 1,3 В. Однак при цьому ми зіштовхнулися з перегріванням процесора навіть без виконання AVX-інструкцій.

ASUS ROG STRIX X99 GAMING

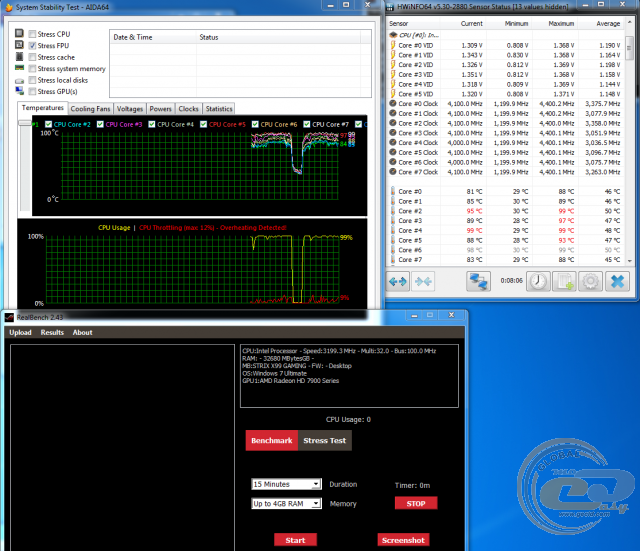

Активація профілю автоматичного розгону в BIOS привела до того, що шість ядер працювали на частоті 4100 МГц, а інші два – на швидкості 4000 МГц. Однак і в цьому випадку було перегрівання.

ASUS ROG STRIX X99 GAMING

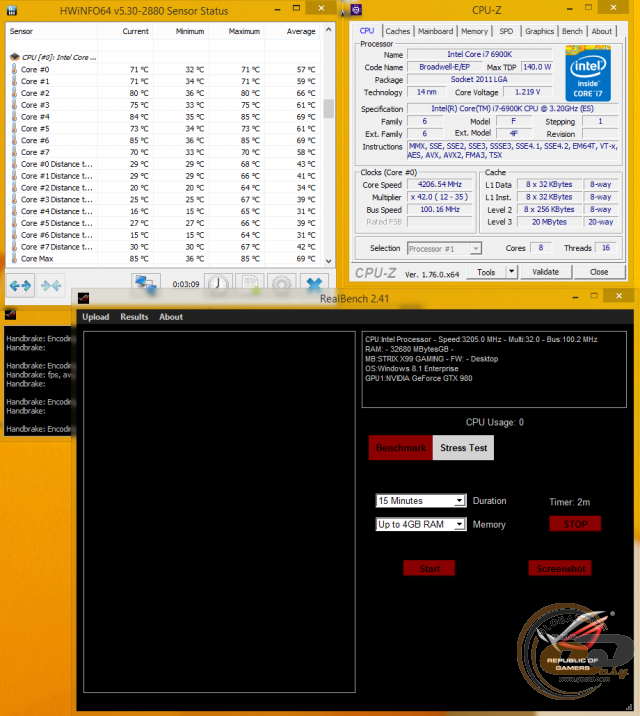

У ручному режимі ми одержали стабільну роботу системи при частоті 4206 МГц із урахуванням зниження AVX Core Ratio для уникнення перегрівання.

ASUS ROG STRIX X99 GAMING

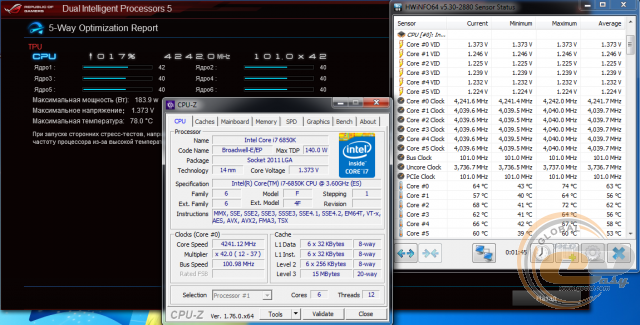

Що ж стосується процесора Intel Core i7-6850K, то в режимі «TPU II» ми одержали частоту 4241 МГц для найкращого ядра при напрузі 1,373 В. Інші ядра працювали на швидкості 4039 МГц. Проблем з перегріванням не було.

ASUS ROG STRIX X99 GAMING

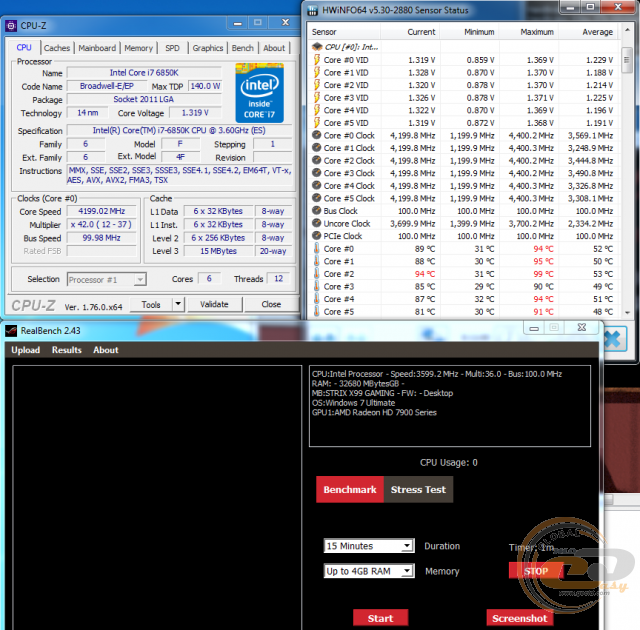

Профіль автоматичного розгону у BIOS забезпечив частоту в 4200 МГц для всіх ядер з напругою від 1,319 до 1,328 В, однак спостерігалося перегрівання і троттлінг.

ASUS ROG STRIX X99 GAMING

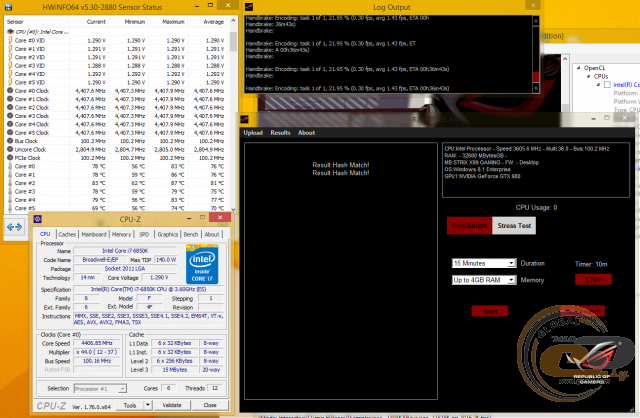

Ручний розгін зі зниженням AVX Core Ratio привів до частоти 4406 МГц для всіх ядер. Система працювала абсолютно стабільно, і перегрівання не спостерігалося.

ASUS ROG STRIX X99 GAMING

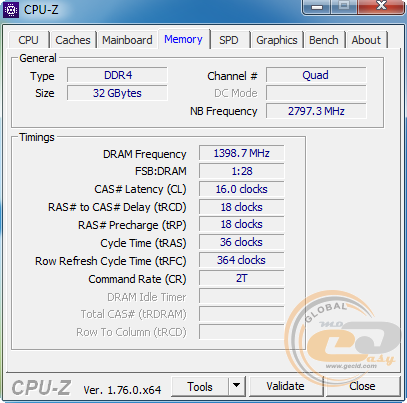

Тестові модулі оперативної пам'яті були успішно розігнані до швидкості DDR4-2800 МГц при напрузі 1,4 В. На більш високій напрузі модулі пам'яті запустити не вдалося.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX X99 GAMING використовувалося наступне обладнання:

Процесори

Intel Core i7-6850K ( до 3,8 ГГц; 15 МБ L3)

Intel Core i7-6900K ( до 3,7 ГГц; 20 МБ L3)

Оперативна пам'ять

4 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 Matrix Platinum (4 ГБ GDDR5)

Кулер

Scythe Mugen 3

Жорсткий диск

Seagate Enterprise Capacity 3.5 HDD v4 (ST6000NM0024), 6 ТБ, SATA 6 Гбіт/с

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

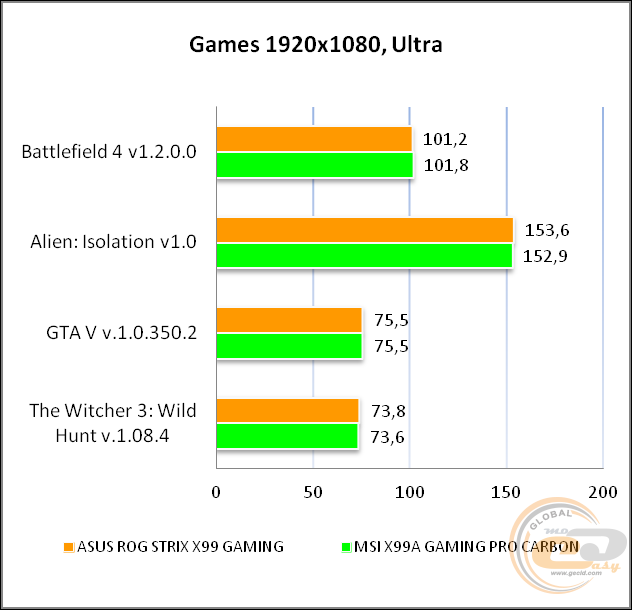

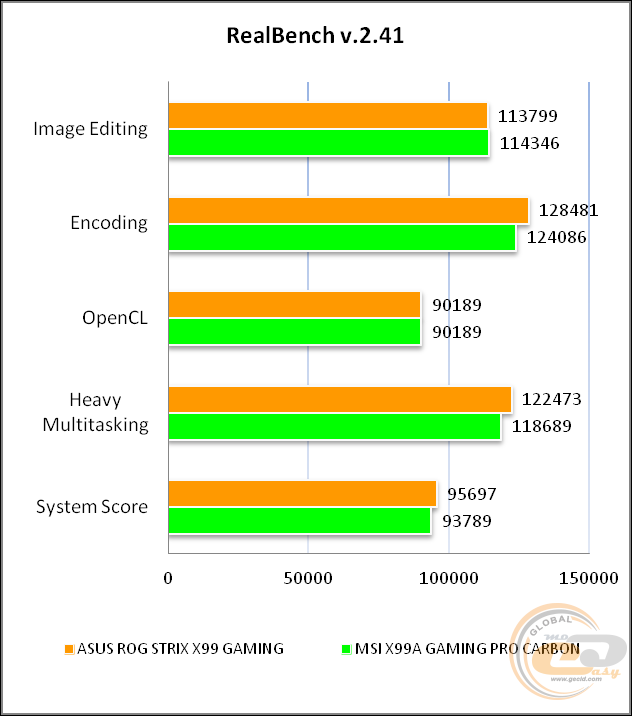

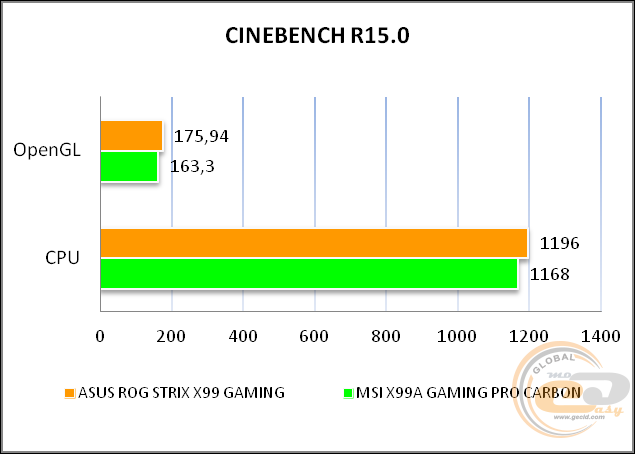

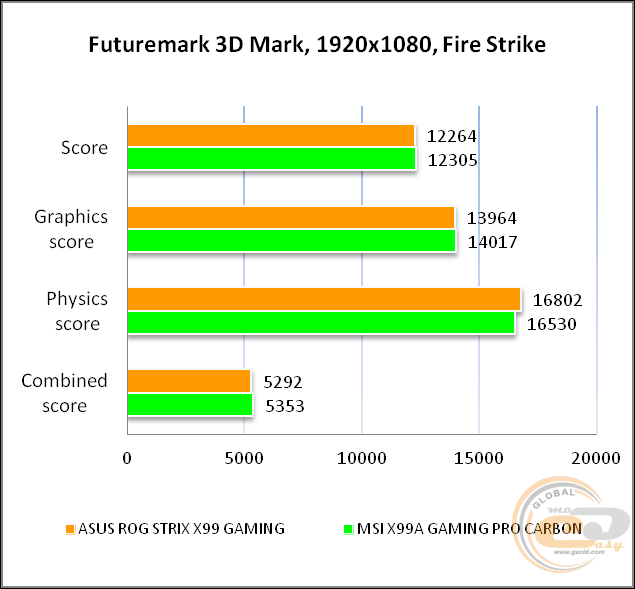

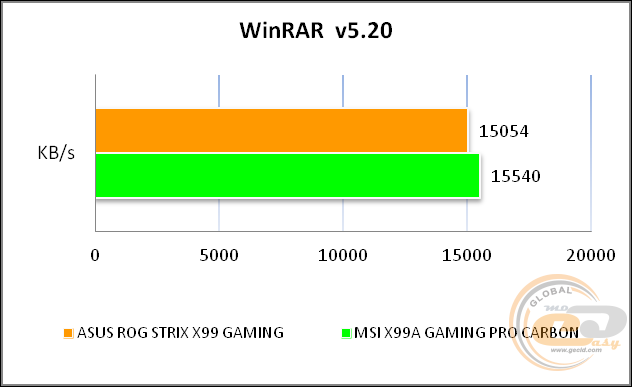

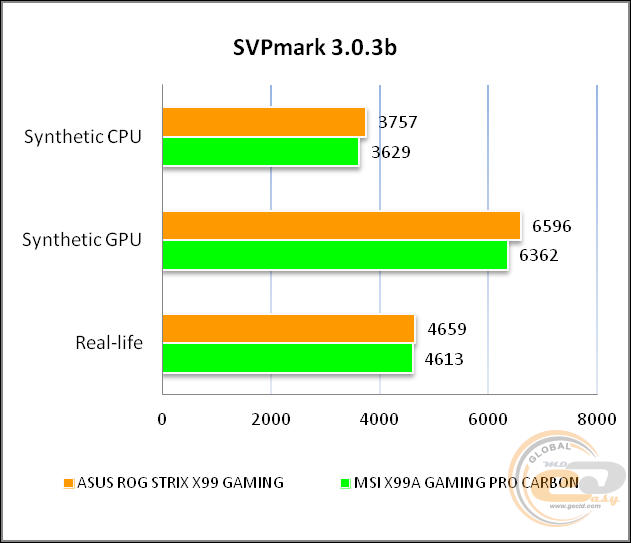

Результати тестів

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі дизайну ROG SupremeFX

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-90.9

Дуже добре

Динамічний діапазон, дБ (А)

90.8

Дуже добре

Гармонійні викривлення, %

0.0041

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-82.1

Добре

Інтермодуляційні викривлення + шум, %

0.0094

Дуже добре

Взаємопроникнення каналів, дБ

-90.4

Відмінно

Інтермодуляції на 10 кГц, %

0.0098

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.17, +0.08

Відмінно

Рівень шуму, дБ (А)

-104.5

Відмінно

Динамічний діапазон, дБ (А)

104.5

Відмінно

Гармонійні викривлення, %

0.0045

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-84.4

Добре

Інтермодуляційні викривлення + шум, %

0.0059

Відмінно

Взаємопроникнення каналів, дБ

-97.0

Відмінно

Інтермодуляції на 10 кГц, %

0.0058

Відмінно

Загальна оцінка



Дуже добре

Продовжуючи наше невелике порівняння ASUS ROG STRIX X99 GAMING з ASUS X99-PRO, відзначимо, що бенчмарк RightMark Audio Analyzer визначив можливості звукових підсистем як дуже хороші в обох випадках. Відповідно, виявити переможця за даним параметром дуже складно.

Висновки

ASUS ROG STRIX X99 GAMING

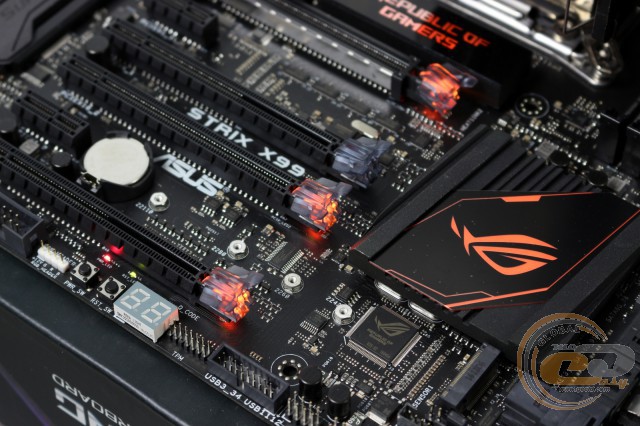

Материнська плата ASUS ROG STRIX X99 GAMING у процесі тестування зарекомендувала себе як дуже вдала модель для геймерів і оверклокерів (особливо враховуючи унікальний дизайн ASUS OC Socket), які бажають зібрати топову систему з одним із нових процесорів Intel Broadwell-E або з Intel Haswell-E. На користь її купівлі говорить відмінне оснащення, яке включає до свого складу всі найнеобхідніші на теперішній момент інтерфейси (USB 3.1, USB 3.0, SATA Express, M.2, PCI Express 3.0 x16 та інші) і навіть заділ на майбутнє, наприклад, можливість встановлення накопичувачів U.2. Також покупця порадує наявність бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi (MU-MIMO) і Bluetooth 4.1, стильний дизайн із оригінальним підсвічуванням ASUS AURA, яке легко піддається налаштуванню за допомогою комплектної утиліти, якісна звукова підсистема з дизайном ROG SupremeFX і ще величезна кількість найрізноманітніших функцій і переваг.

Що ж стосується особливостей, то через досить велику кількість сторонніх контролерів, а також багате оснащення різними інтерфейсами, ви можете зіштовхнутися з обмеженням одночасного використання слотів розширення, про яке ми згадували раніше.

Підводячи підсумки питання вибору між схожими за ціною ASUS ROG STRIX X99 GAMING з ASUS X99-PRO, якщо у вас немає необхідності в портах U.2 і USB 3.1, то ASUS X99-PRO також буде відмінною покупкою, особливо, якщо ви віддаєте перевагу світлим тонам в оформленні ПК. Адже найчастіше при складанні топової системи питанню її зовнішнього вигляду приділяється нітрохи не менше уваги, аніж її функціональності. Якщо ж вам потрібна модель із максимально можливим об’ємом оперативної пам'яті та приємною LED-ілюмінацією, тоді зверніть свою увагу на ASUS ROG STRIX X99 GAMING.

Переваги:

  • надійна цифрова підсистема живлення;
  • приємний і стильний дизайн;
  • продумане компонування набортних елементів;
  • розширена дискова підсистема з підтримкою U.2, M.2 Socket 3, SATA Express і SATA 6 Гбіт/с;
  • хороший комплект поставки;
  • підтримка бездротових інтерфейсів 802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO) і Bluetooth 4.1;
  • багаті можливості для ручного та автоматичного розгону;
  • унікальний дизайн процесорного роз’єму ASUS OC Socket для кращого й більш стабільного розгону;
  • якісна аудіопідсистема з дизайном ROG SupremeFX на основі Realtek ALC1150;
  • можливість організації продуктивної відеопідсистеми;
  • багатий набір портів на інтерфейсній панелі (включаючи чотири інтерфейси USB 3.1);
  • ефективна система охолодження;
  • присутність ряду керуючих елементів на друкованій платі;
  • подарунок для новачків World of Warships;
  • підтримка ряду корисних фірмових технологій.

Особливості:

  • обмеження одночасного використання слотів розширення.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
