Огляд ASUS ROG STRIX X870E-E GAMING WIFI7 NEO: материнська плата, яка спроектована з урахуванням зауважень користувачів

Цей огляд присвячений найпродуктивнішій платі з серії ROG STRIX NEO, яка була представлена компанією ASUS на виставці CES 2026.

На перший погляд, за наявними можливостями підключення ця материнська плата подібна до варіанта без приставки «NEO» у назві. Але варто враховувати, що в новинках виробник покращив компонування ліній PCIe. У цієї моделі така оптимізація дозволяє користувачеві одночасно використовувати два високошвидкісні накопичувачі M.2 з PCI-E 5.0 та три з PCI-E 4.0, а слот для відеокарти при цьому все ще працюватиме в режимі PCI Express 5.0 x16.

Також компанія ASUS оснастила цю плату ШІ-фішками та технологіями AEMP, NitroPath DRAM та DIMM Fit, які допоможуть повніше розкрити розгінний потенціал пам’яті DDR5. За рахунок відчутного збільшення обсягу мікросхеми ROM виробник не лише розширив перелік процесорів підтримуваних «з коробки», але й усунув перешкоди на шляху потенційної сумісності продукту з майбутніми поколіннями під Socket AM5.

З урахуванням цінового позиціонування лінійки ROG STRIX зовсім не дивно, що героїня огляду отримала асинхронний генератор (дозволяє відокремити налаштування базової частоти процесора від налаштування частоти пам’яті, PCIe та шини Infinity Fabric) і спеціальний «бездротовий» Q-Connector (заміняє собою кабелі живлення та підсвічування при встановленні найактуальніших РСО від ASUS).

Усе вищезазначене стосується ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, яку на українському ринку на момент написання огляду можна придбати середньою ціною у ₴26000 (~$593).

Специфікація

Паковання та комплектація

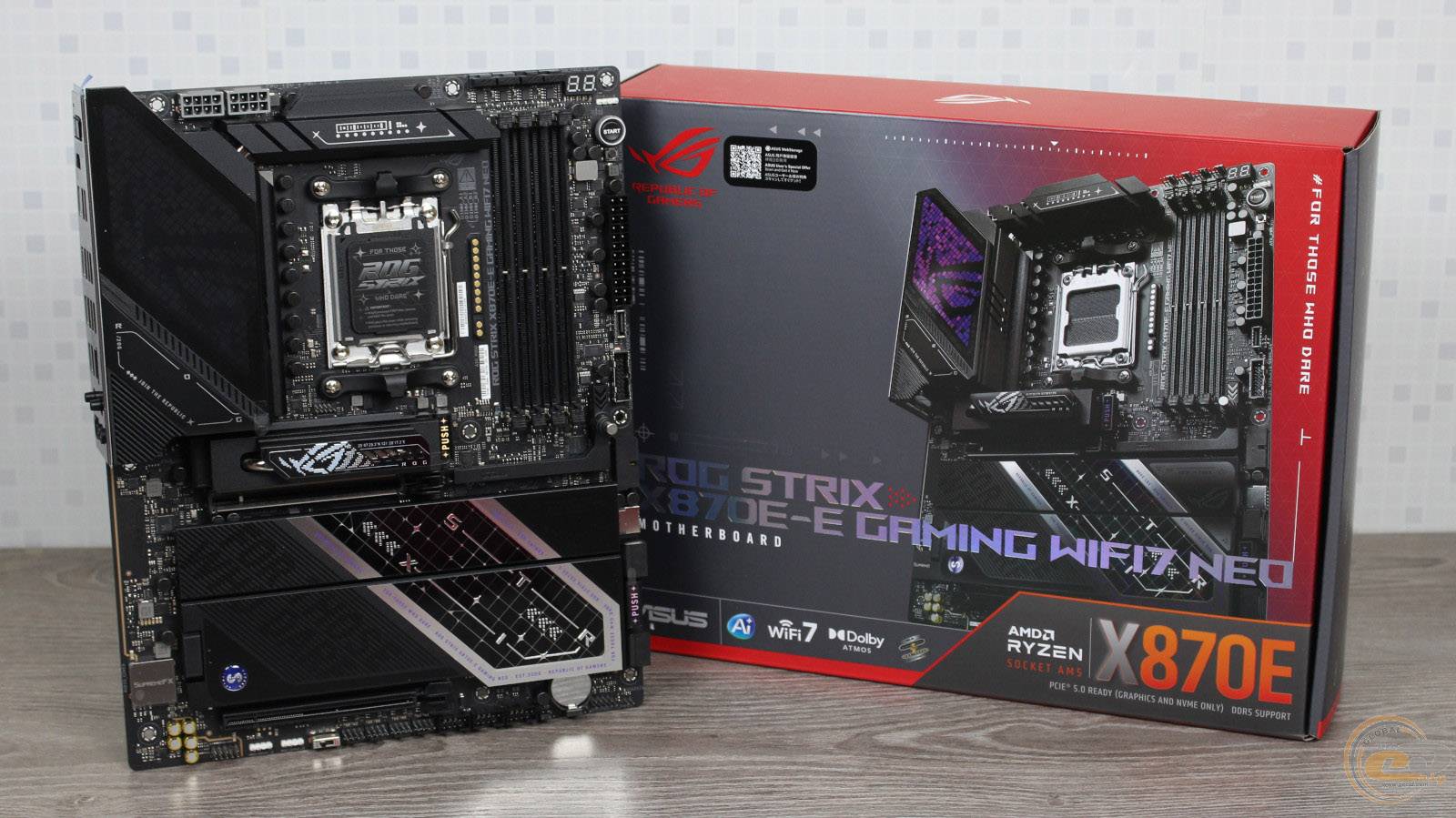

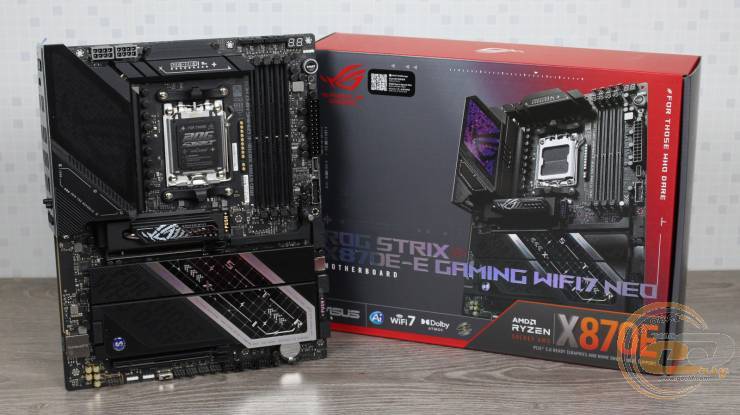

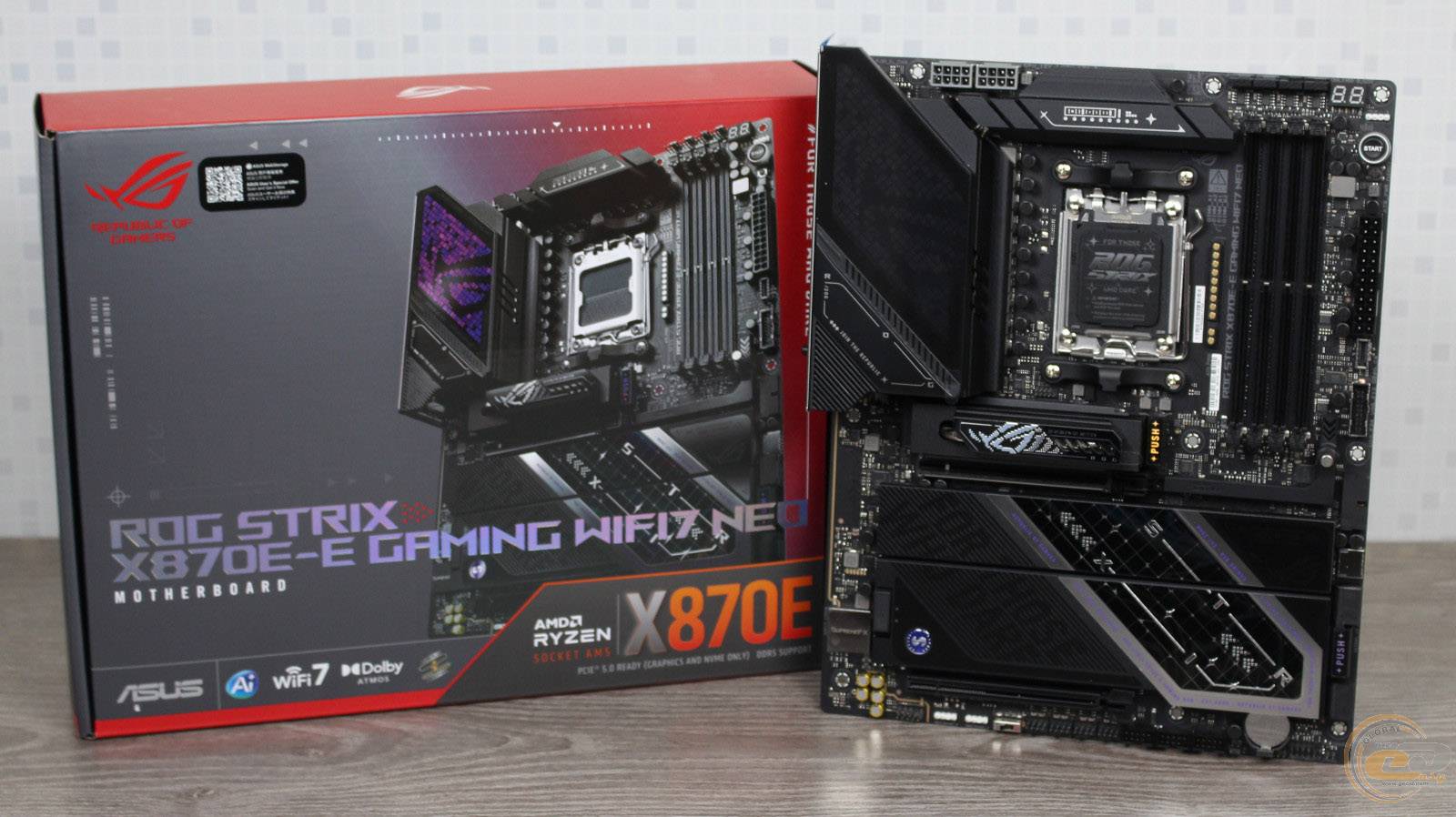

Паковання, у якому постачається ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, оформлене переважно у сіро-червоній кольоровій гамі. На його звороті перераховані ключові особливості цього продукту.

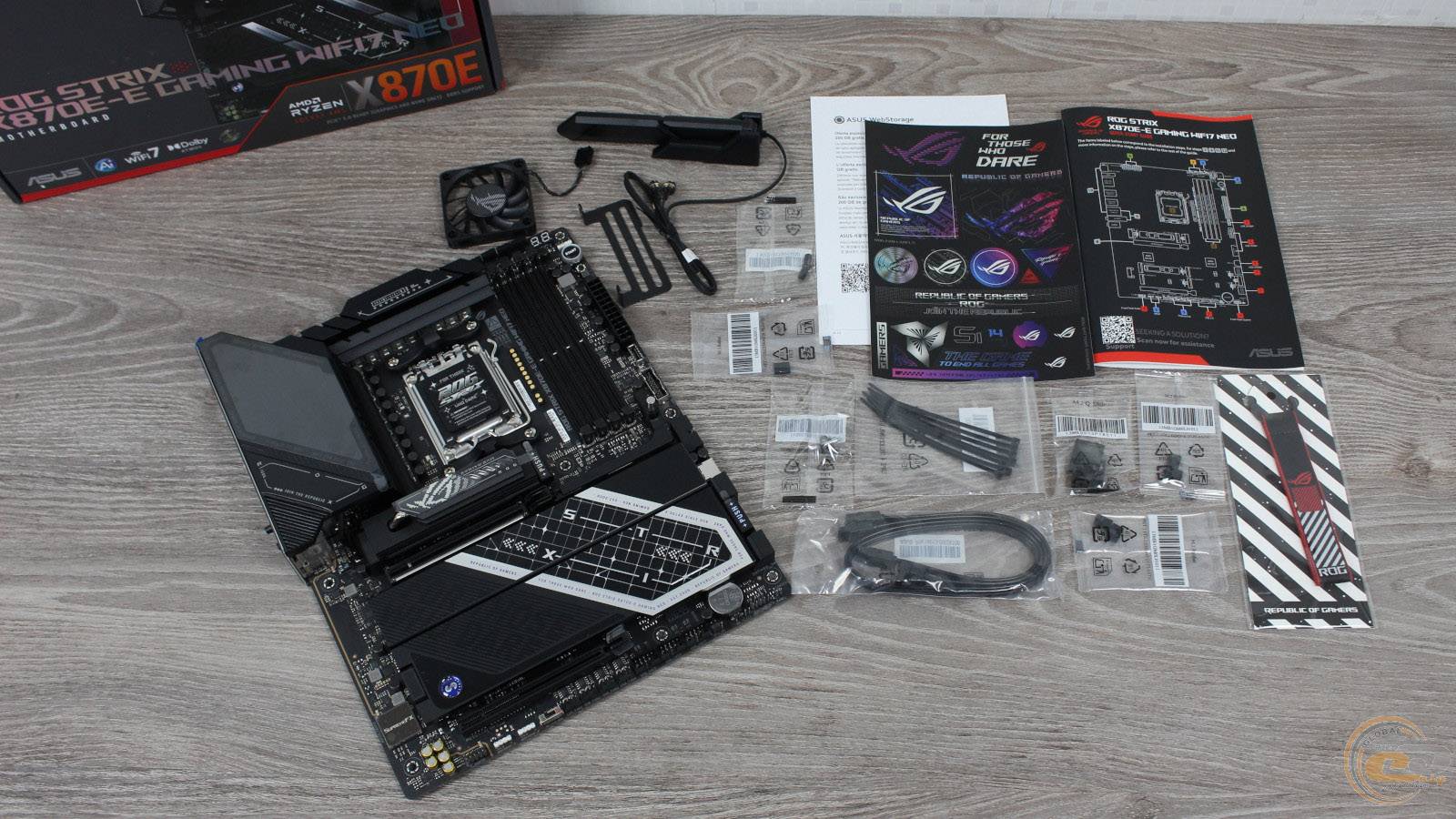

Комплект постачання у ASUS ROG STRIX X870E-E GAMING WIFI7 NEO доповнений аксесуарами, що враховують останні віяння ринку ПК. До нього увійшли:

• два SATA-кабелі (один з яких – кутовий);
• набір одноразових пластикових стяжок для кабелів;
• 60-мм одинадцятилопатевий вентилятор ROG для охолодження ОЗП;
• кронштейн для монтажу вищезгаданого вентилятора на материнській платі;
• два гвинти для фіксації вентилятора на кронштейні;
• п’ять гумових проставок для M.2-накопичувачів;
• одне Q-Latch та одне Q-Slide-кріплення для M.2-накопичувачів;
• брелок ROG;
• комбінована антена для Wi-Fi-модуля з магнітним кріпленням;
• набір наліпок;
• вичерпний набір різноманітної документації.

Дизайн та особливості плати

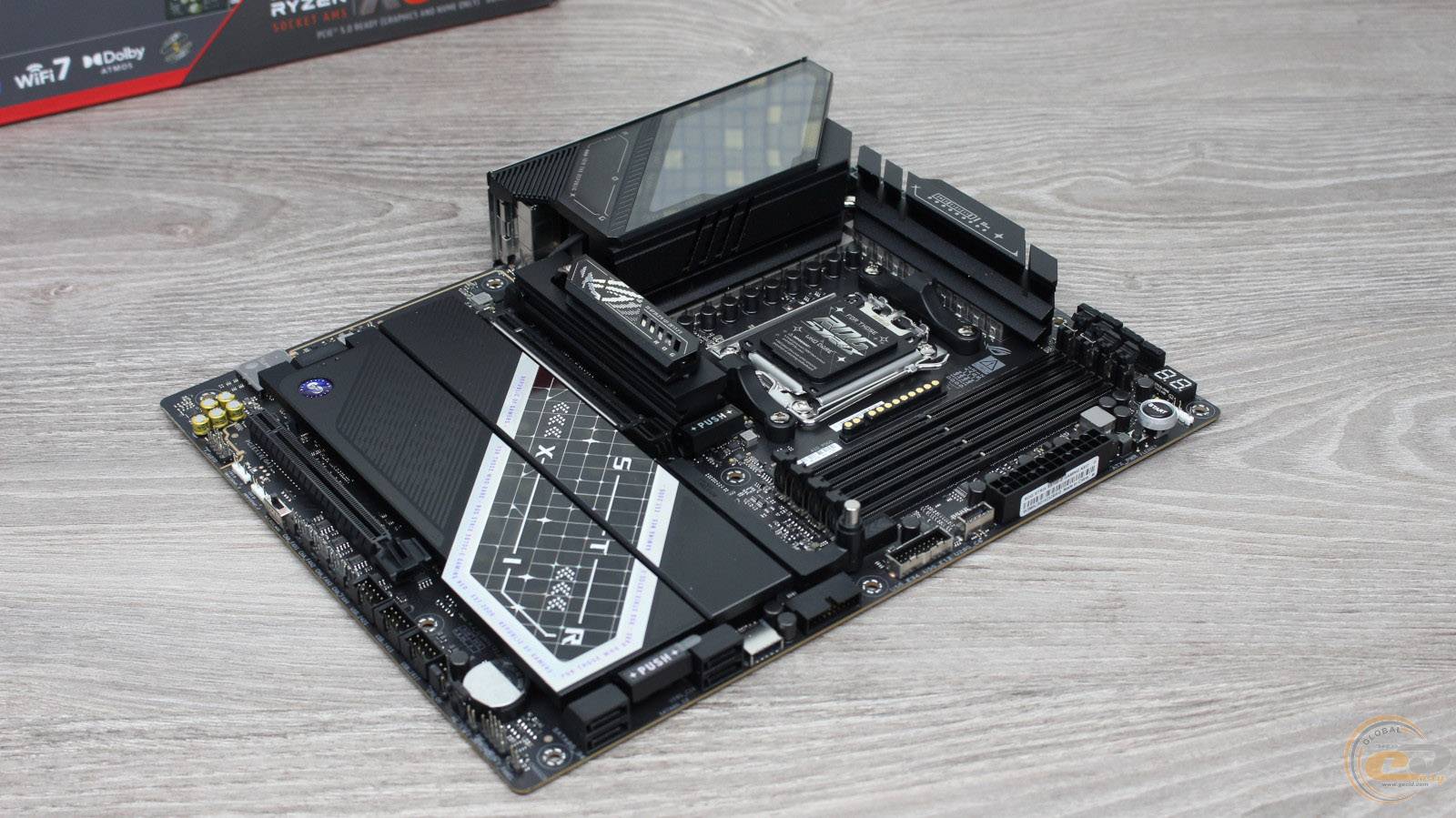

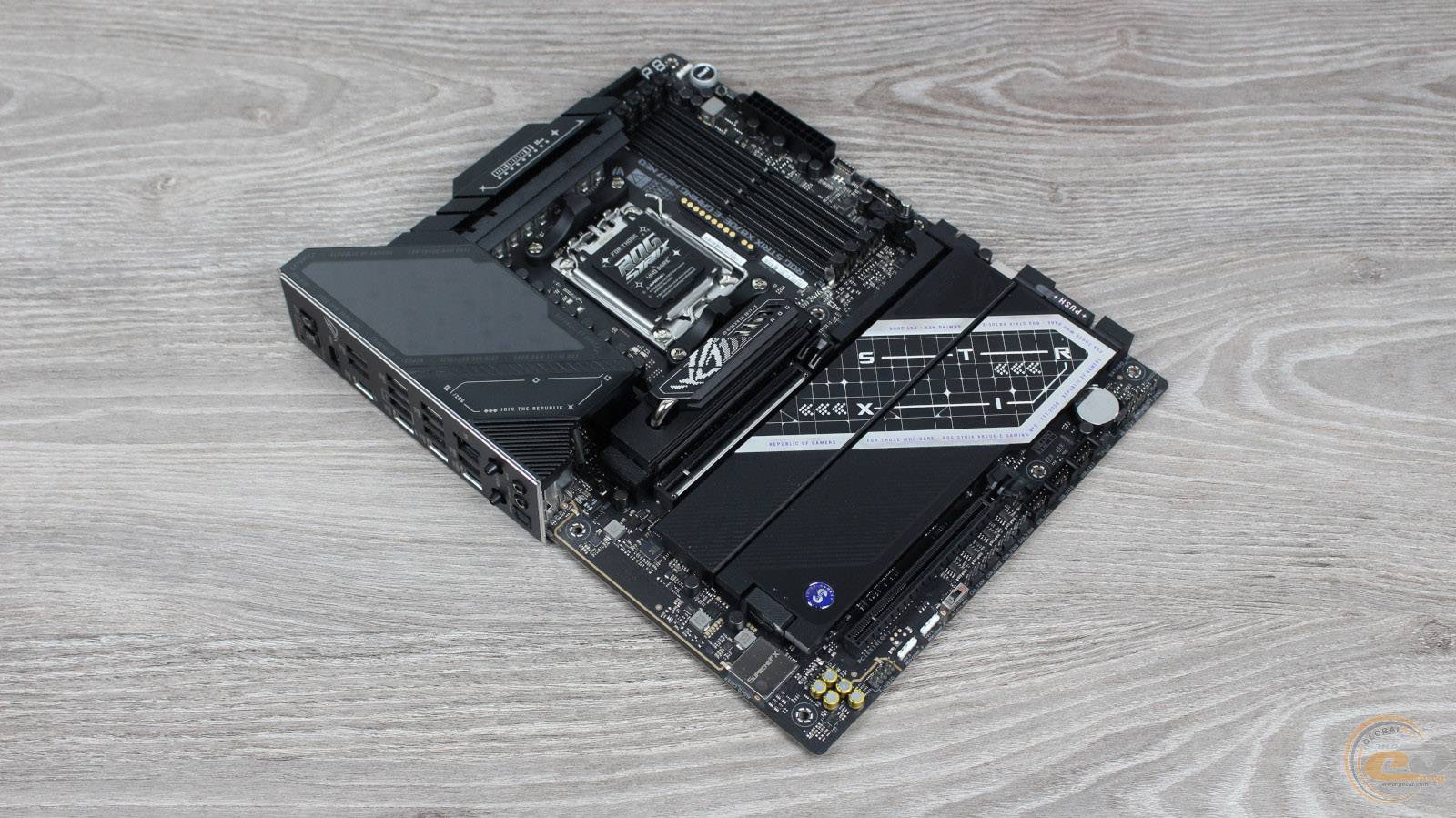

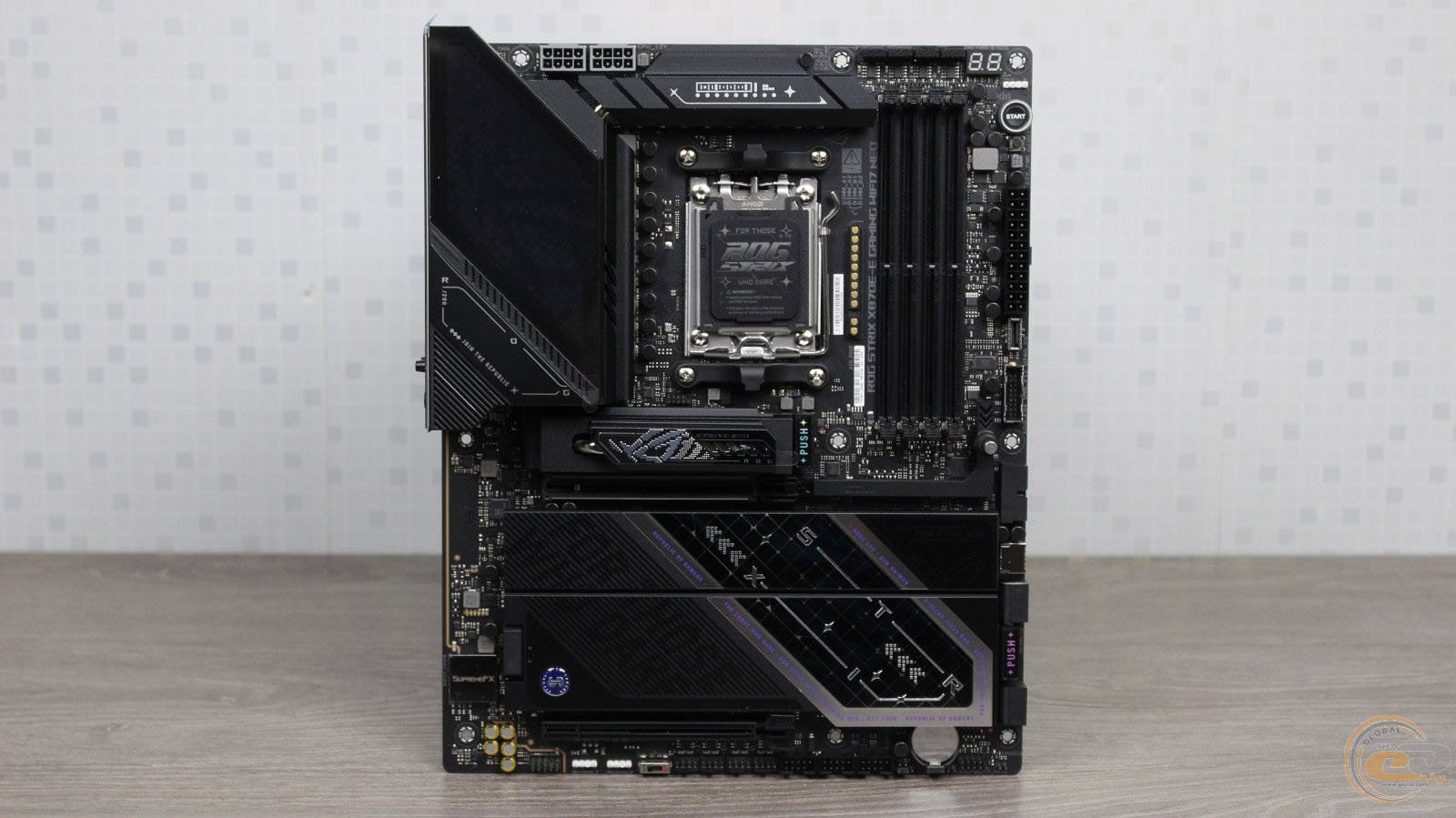

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO оформлена у чорному кольорі та оснащена габаритними радіаторами з металевими акцентами, а також дизайнерськими елементами лінійки ROG STRIX. Героїня огляду належить до плат форм-фактору ATX та має розміри 305 x 244 мм.

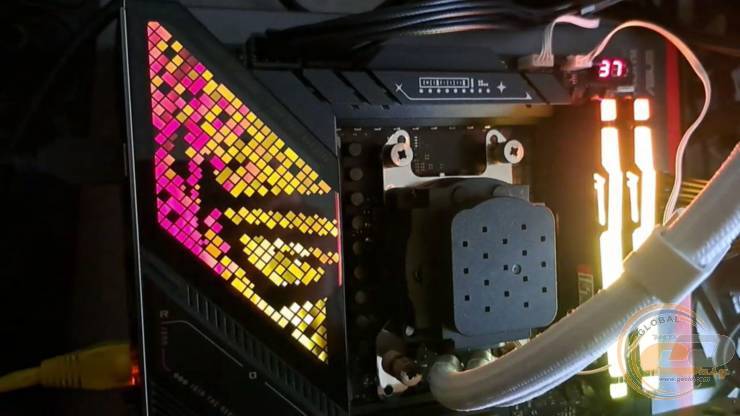

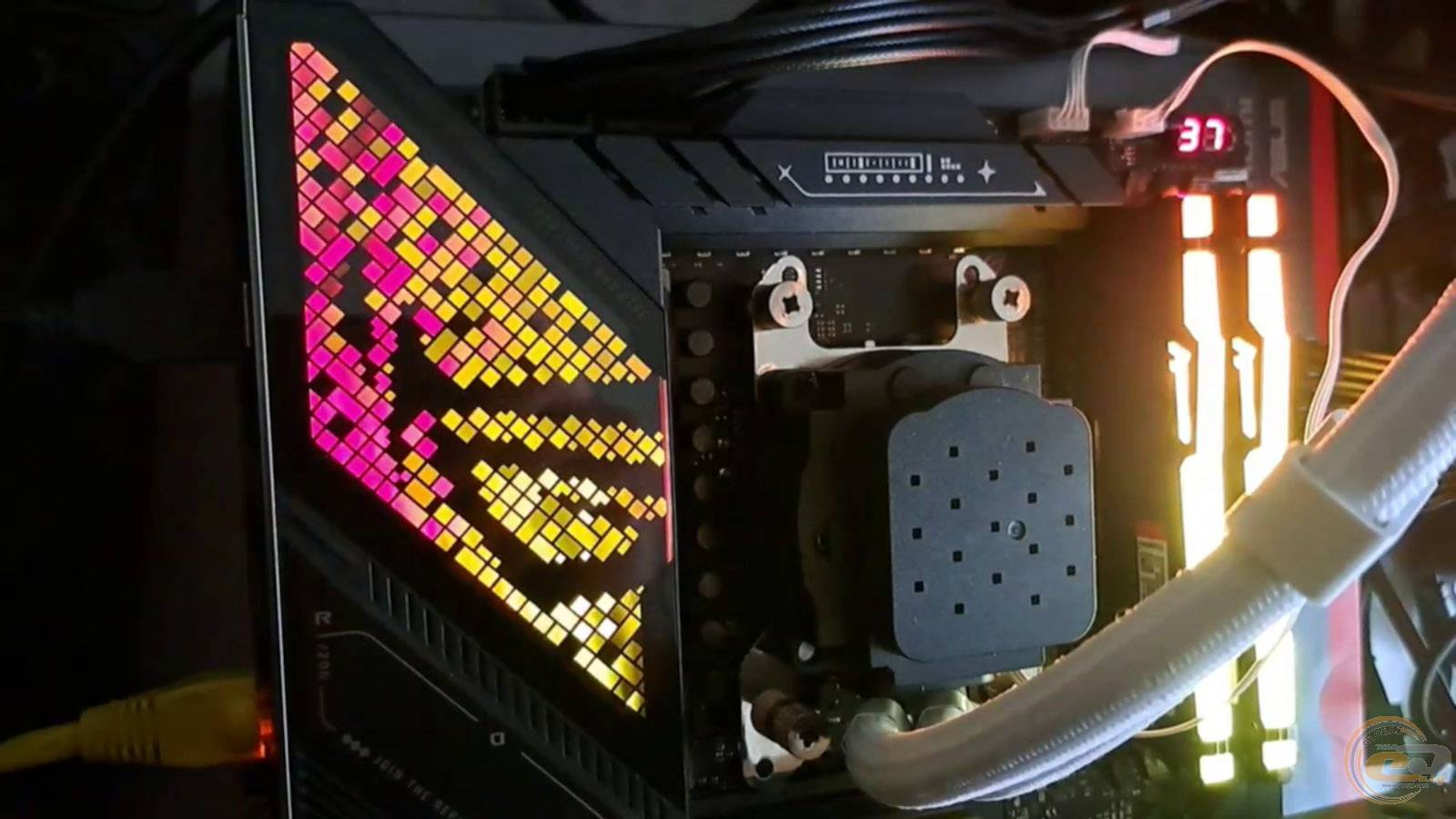

Кожух над інтерфейсною панеллю отримав велику зону підсвічування ASUS Aura, що зветься Polymo Lighting. Також у користувача є можливість побудувати свою ілюмінацію за допомогою трьох роз'ємів Addressable Gen 2.

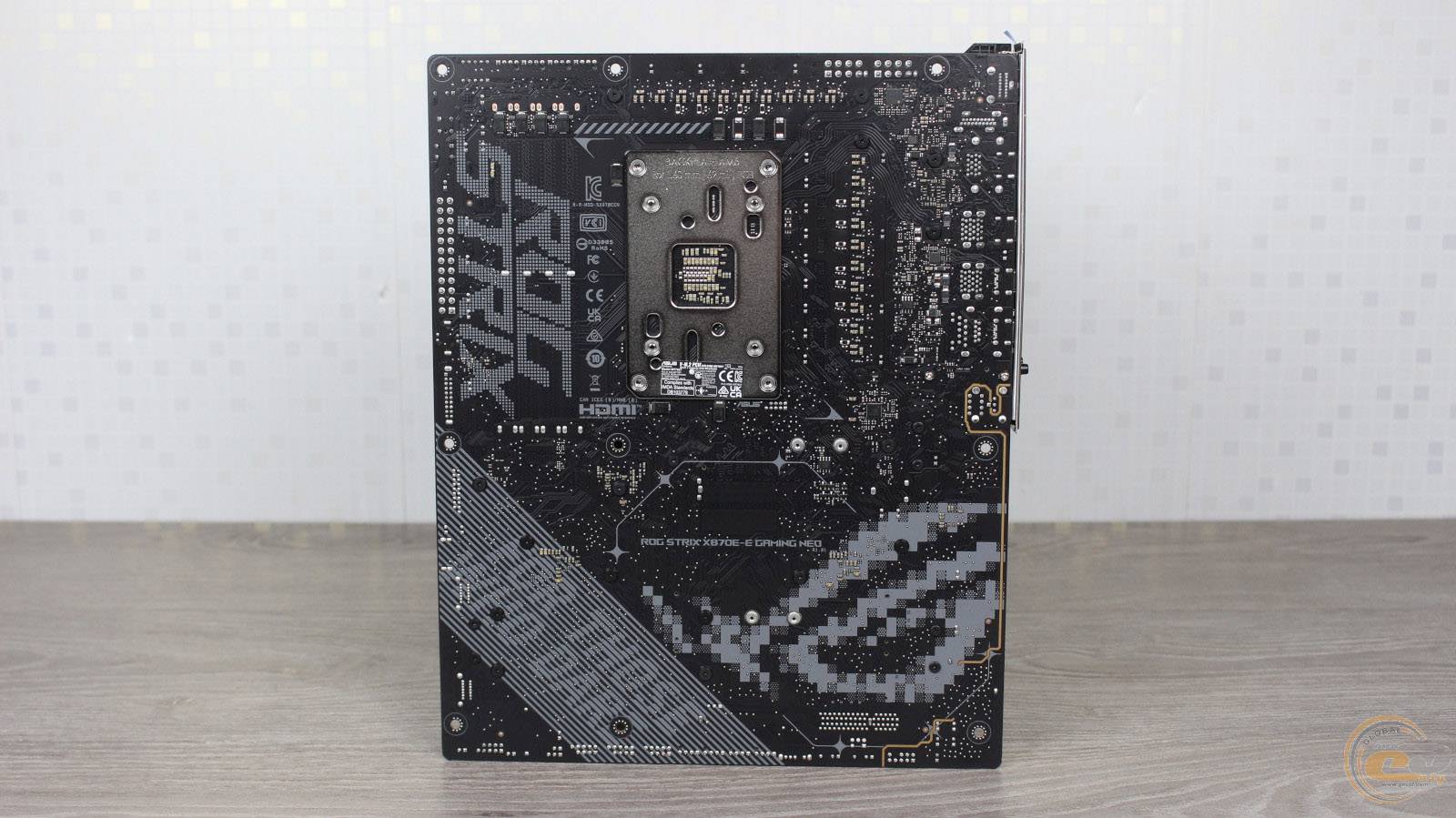

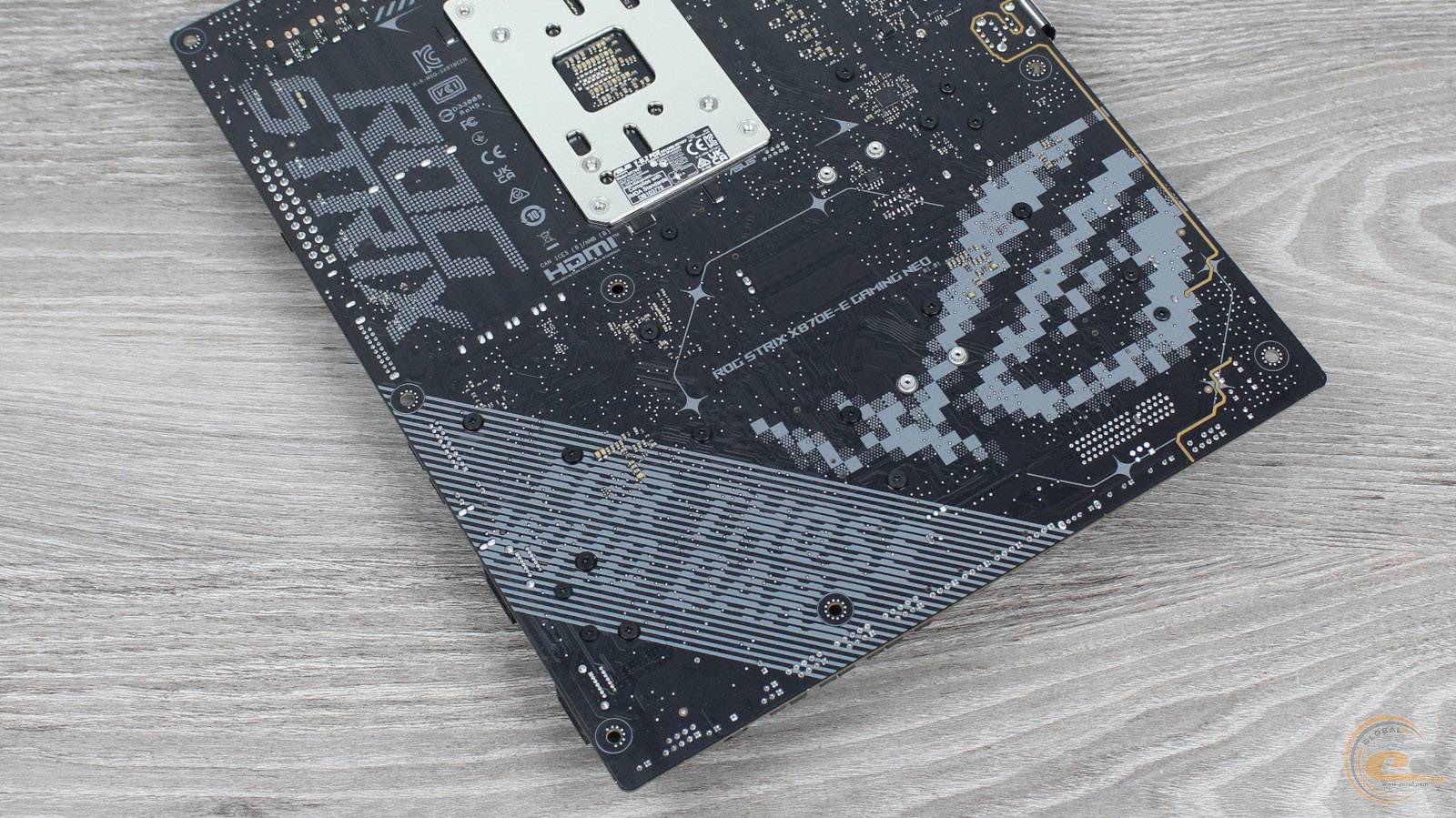

На зворотному боці плати розміщені стандартна опорна пластина процесорного роз’єму, гвинти кріплення радіаторів, а також ШІМ-контролери Digi+ ASP2205 та Richtek Technology RT3672JE.

З цього боку чорний текстоліт доповнений величеньким пікселізованим логотипом ROG та кількома стилізованими написами.

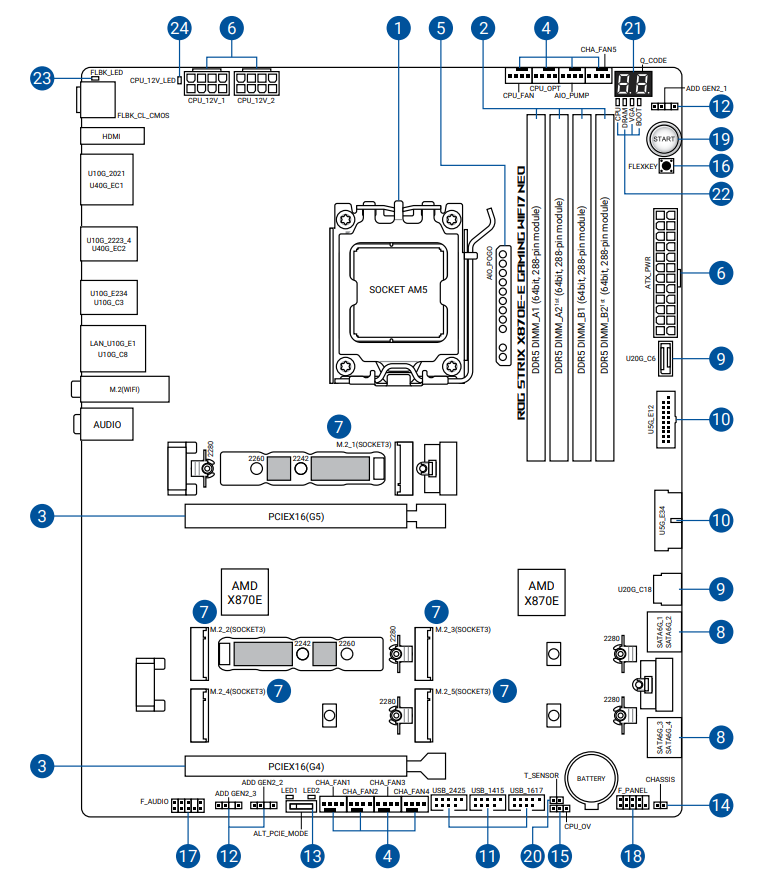

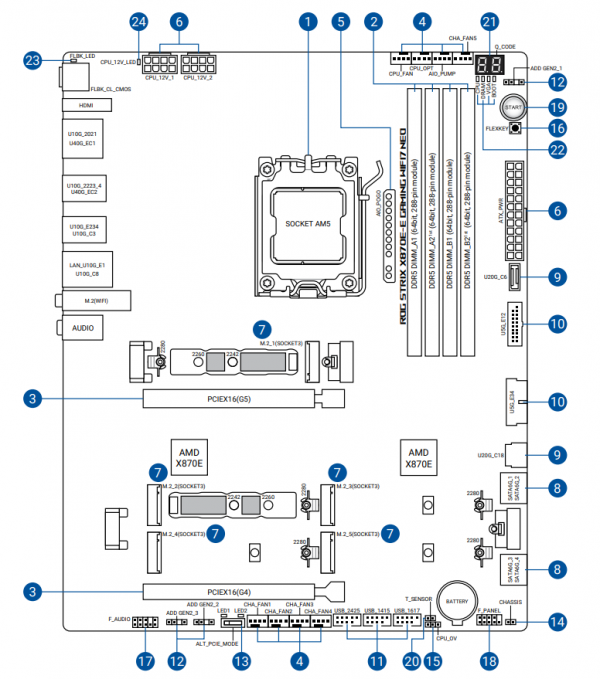

Нижня частина фронтальної сторони ASUS ROG STRIX X870E-E GAMING WIFI7 NEO наділена: колодкою підключення аудіороз'ємів передньої панелі, двома роз'ємами для ARGB світлодіодних стрічок, перемикачем роботи PCIe з двома індикаторами, роз’ємом для термодатчика, перемичкою CPU Over Voltage, колодкою підключення кнопок та індикації фронтальної панелі, а також роз’ємом датчику відкриття корпусу. Тут же знаходяться три колодки для активації портів USB 2.0.

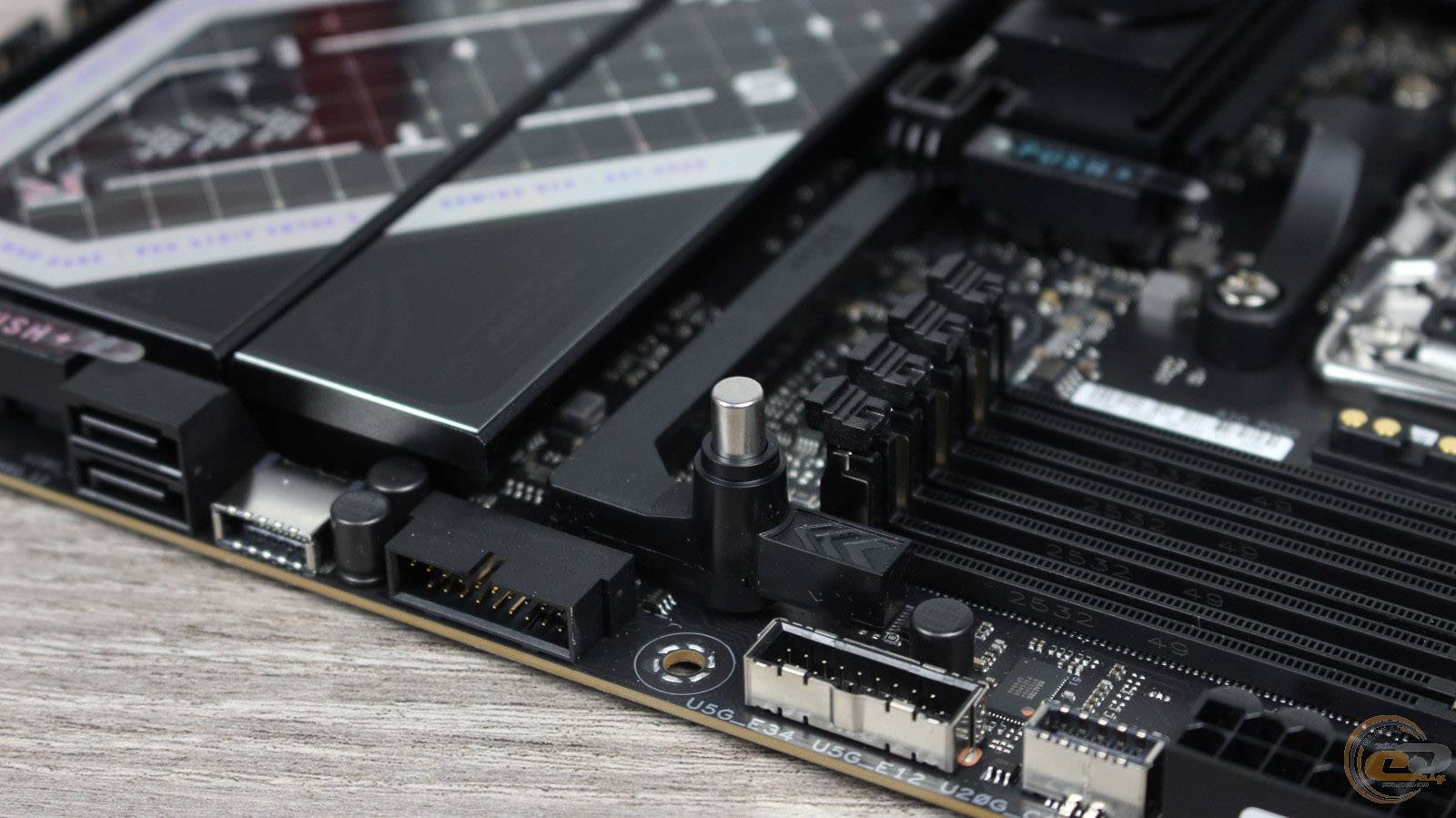

Поруч з колодками для підключення двох портів USB 3.2 Gen 2x2 Type-C та ще двох USB 3.2 Gen 1 на правому краю материнської плати знаходяться: цифровий індикатор для відображення POST-кодів, діагностичні світлодіодні індикатори, роз'єм для ARGB-світлодіодної стрічки, а ще кнопки вмикання та перезавантаження системи. До речі, замість функції перезавантаження можна запрограмувати безпечне завантаження системи або вмикання/вимикання підсвічування.

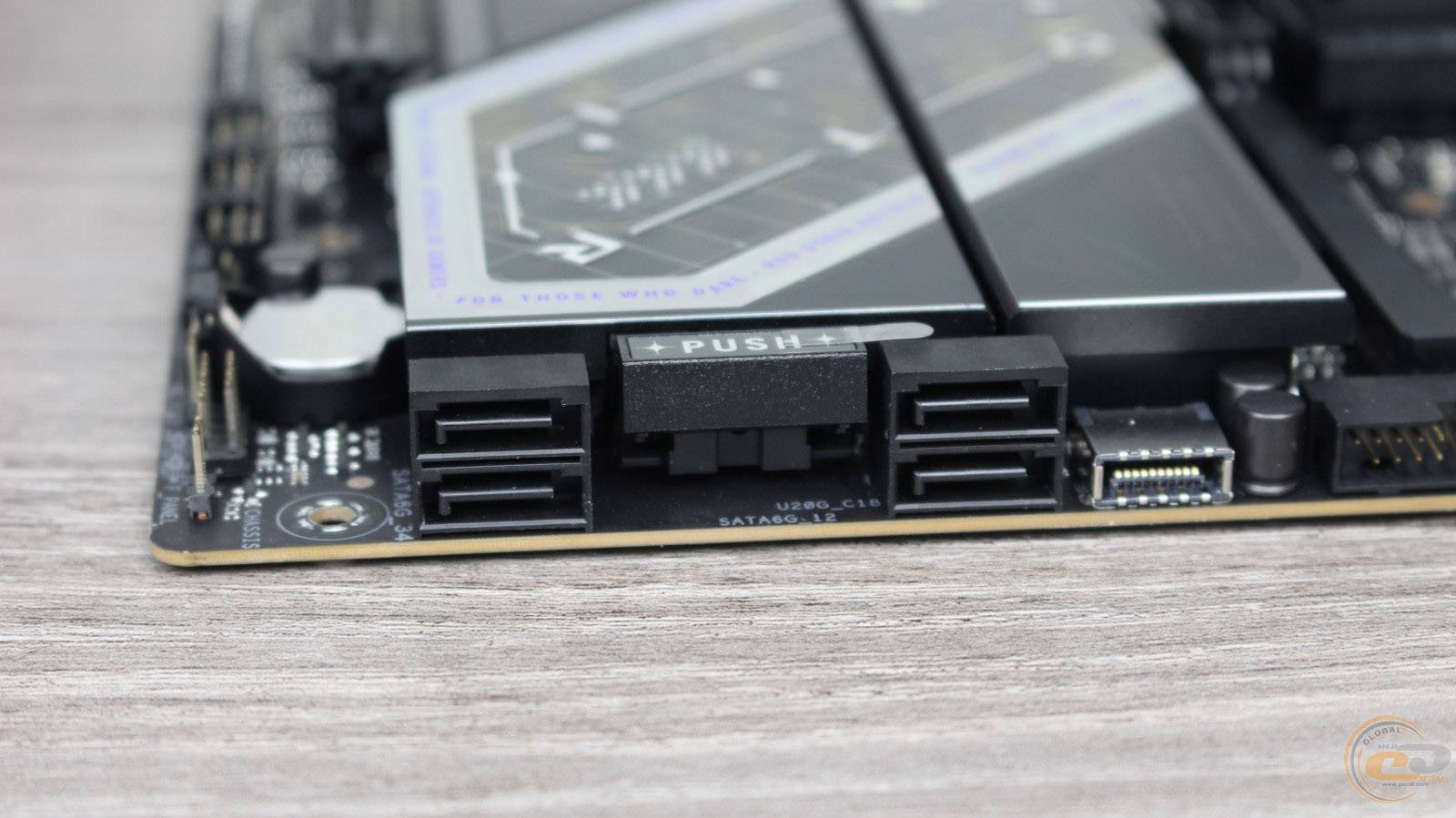

Ближче до нижнього кута плати, неподалік один від одного, розмістилися чотири горизонтальні порти SATA III.

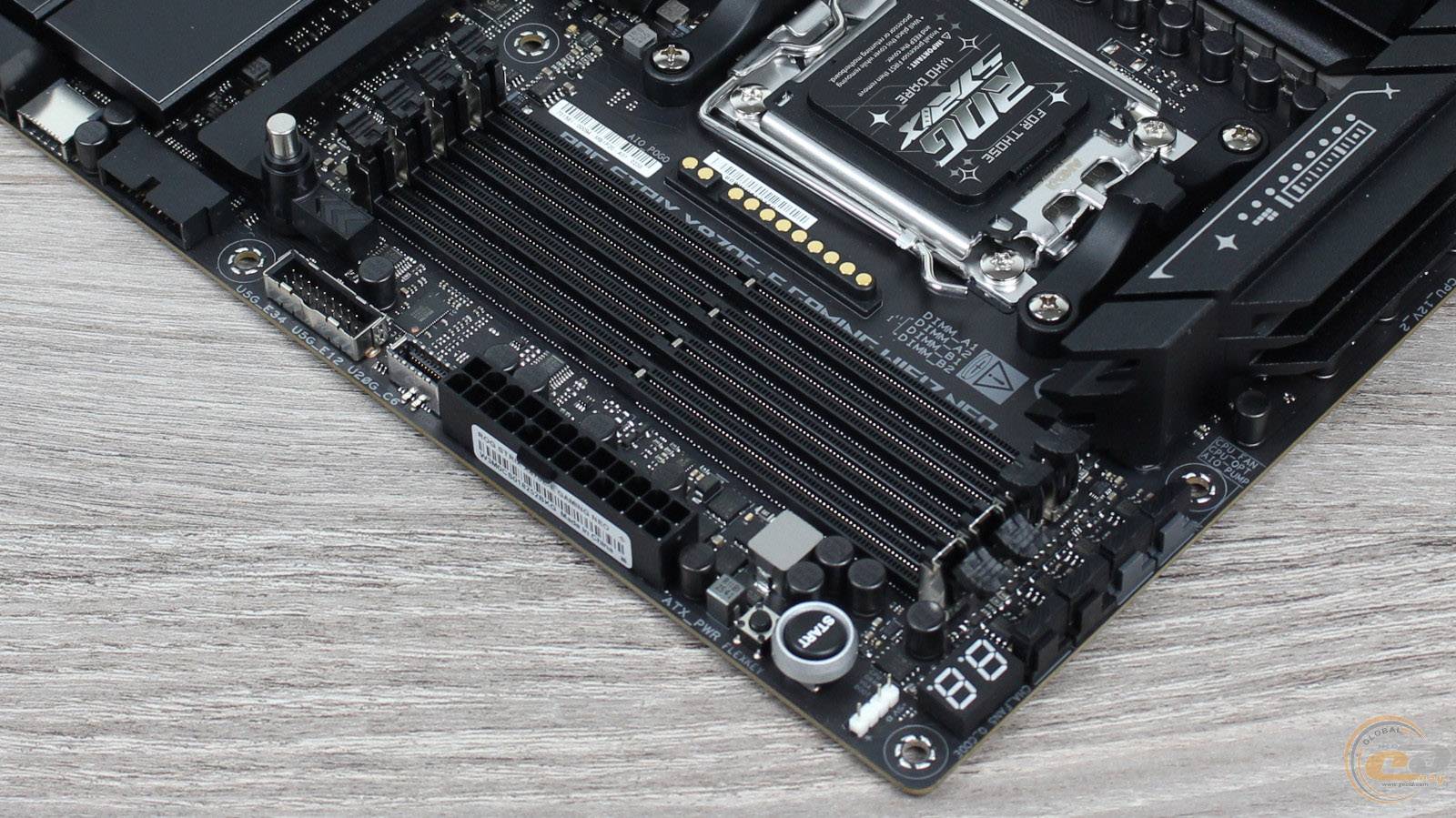

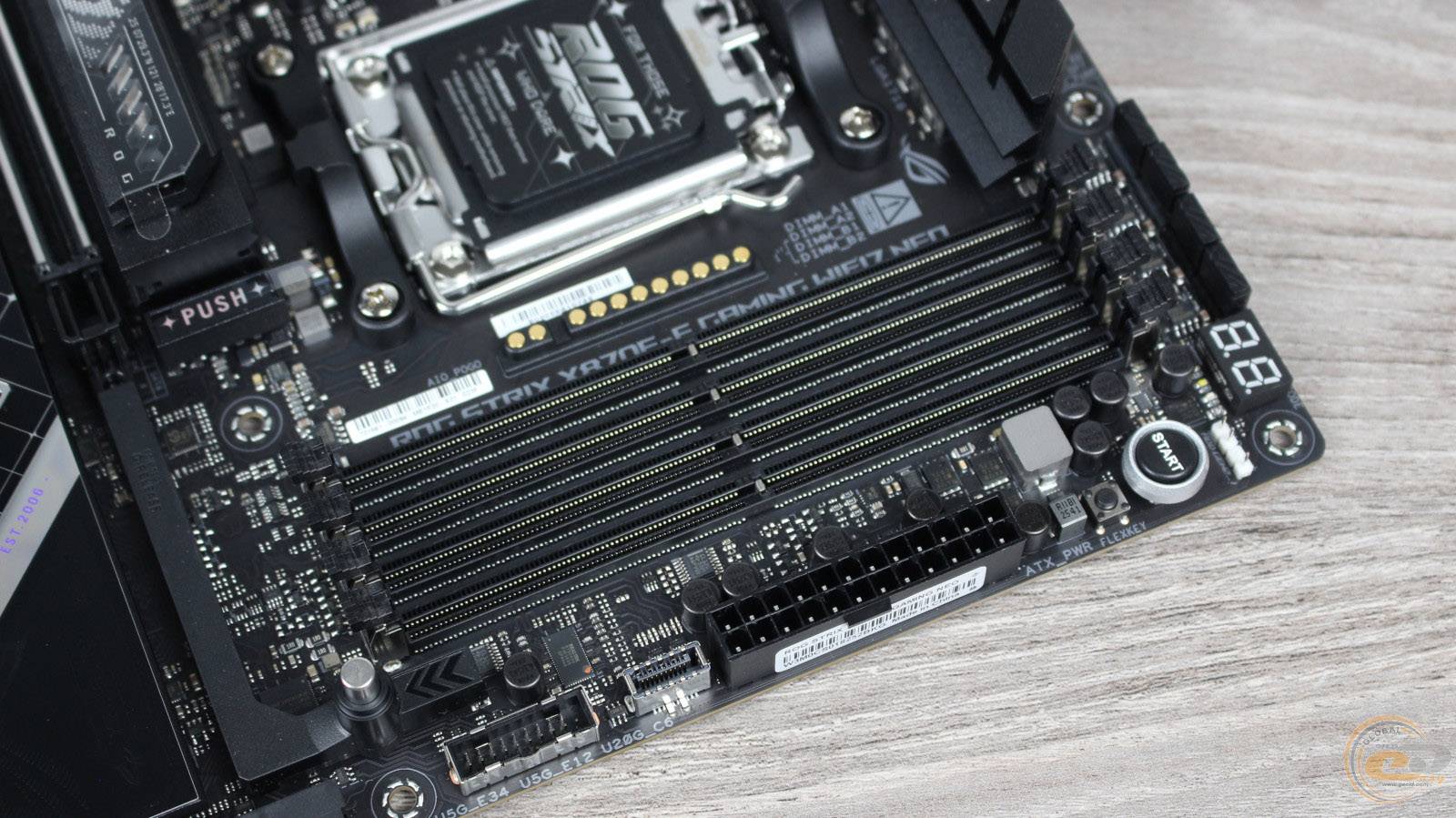

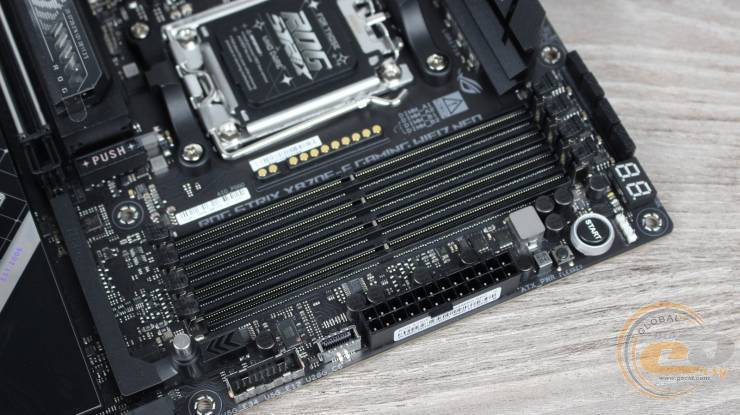

Для встановлення модулів оперативної пам’яті стандарту DDR5 материнська плата ASUS ROG STRIX X870E-E GAMING WIFI7 NEO пропонує чотири DIMM-слоти. У цієї моделі фіксатори плашок ОЗП наявні з обох боків. Підтримуються модулі зі швидкодією до 9600 МТ/с, а максимальний загальний обсяг може становити 256 ГБ. Також виробником заявлена підтримка профілів розгону пам’яті AMD EXPO.

Для розширення функціональності ASUS ROG STRIX X870E-E GAMING WIFI7 NEO отримала два слоти:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4).

Верхній слот використовує 16 ліній стандарту PCIe 5.0. Виробник підсилив його металевим кожухом SafeSlot.

Для полегшення виймання відеокарти верхній слот додатково оснащений механізмом з кнопкою, що зветься Q-Release. Нижній слот плати, у свою чергу, отримав лише 4 лінії PCIe 4.0.

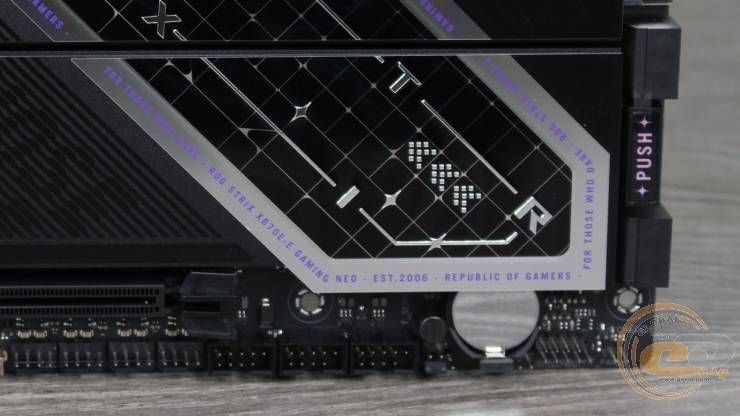

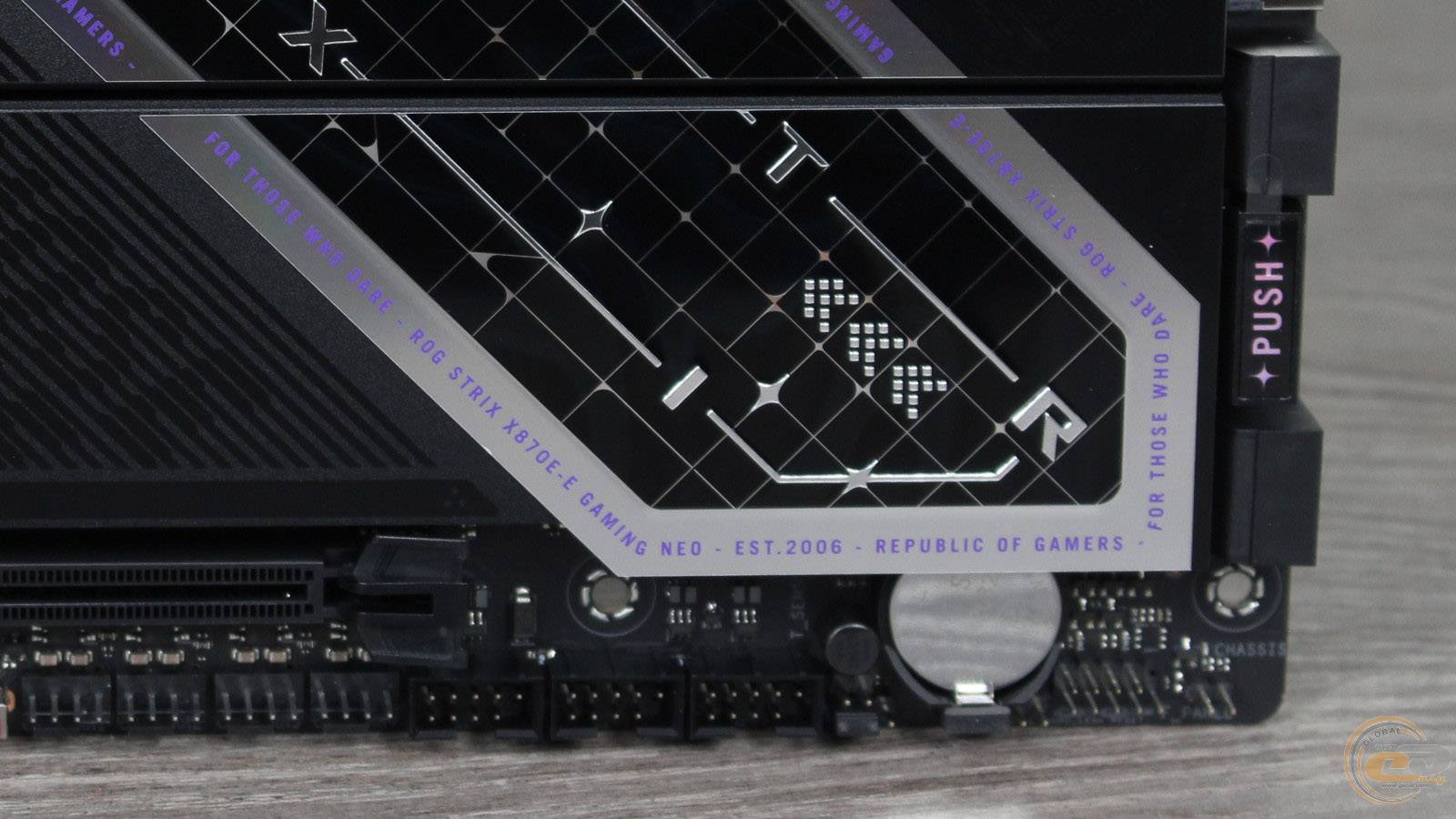

Батарейку CMOS розміщено в правому нижньому куті плати, що дозволяє легко отримати до неї доступ навіть за умови використання габаритної відеокарти.

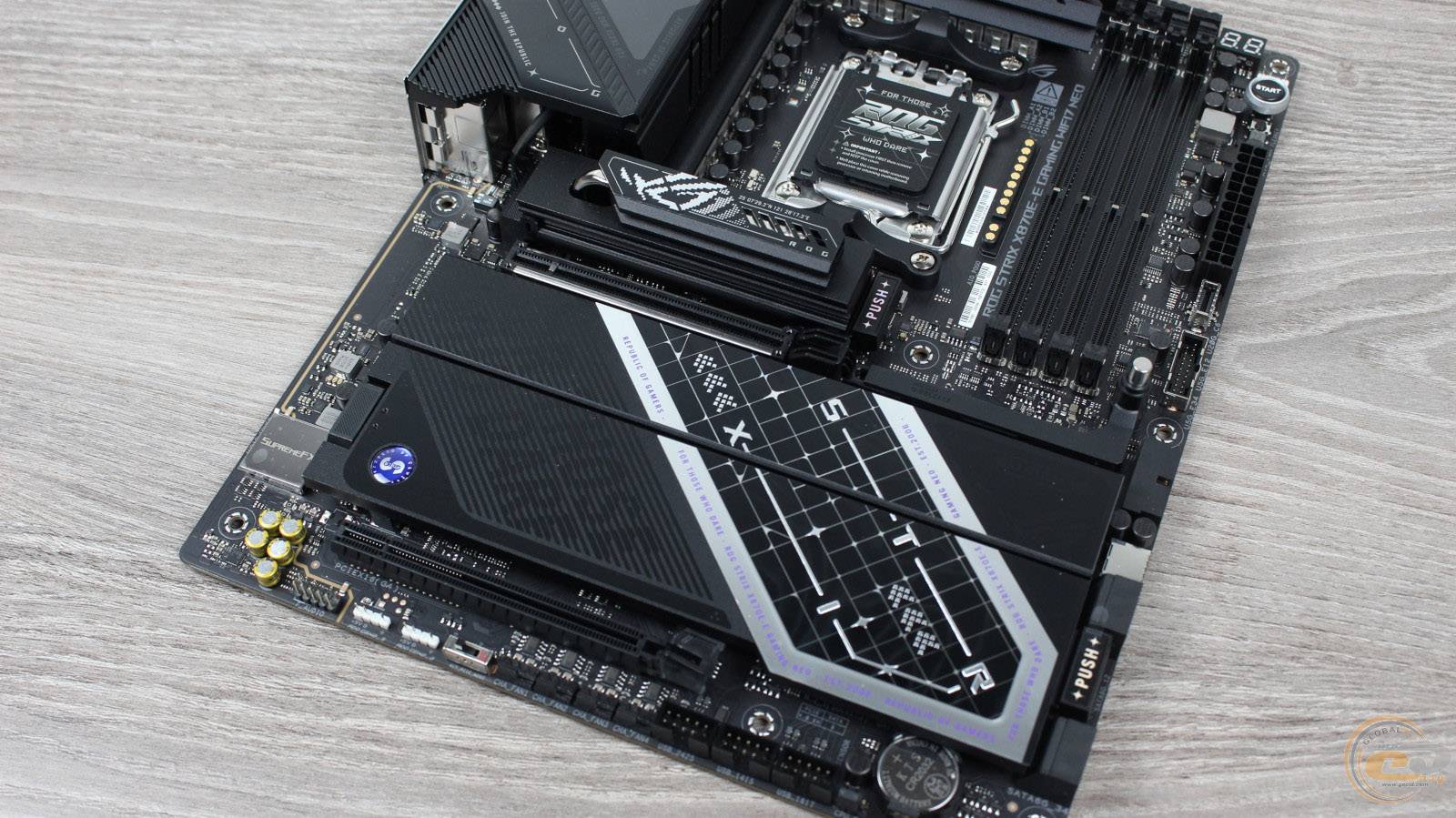

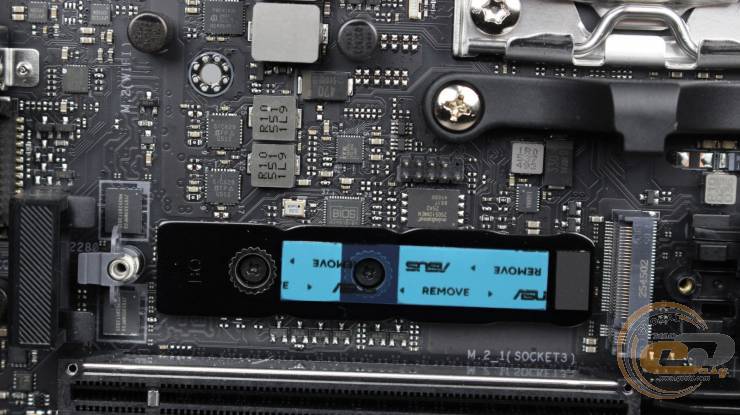

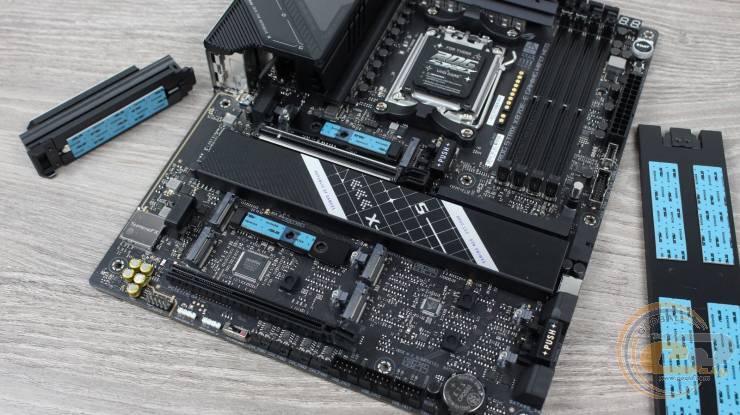

Високошвидкісні накопичувачі M.2 на ASUS ROG STRIX X870E-E GAMING WIFI7 NEO можна розмістити у п’яти слотах.

Два з них підтримують режим PCIe 5.0 x4, але другий (M.2_2) буде працювати за замовчуванням у режимі PCIe 5.0 x2 для забезпечення функціонування двох наявних на інтерфейсній панелі USB4 (Type-C). За бажанням його можна перемкнути в BIOS у режим PCIe 5.0 x4, але це призведе до вимикання вищезгаданих USB4.

Ще три слоти працюють у режимі PCIe 4.0 x4. У разі задіяння третього слоту для M.2-накопичувачів (M.2_3) нижній слот PCI Express 4.0 x16 (x4) плати буде вимкнено.

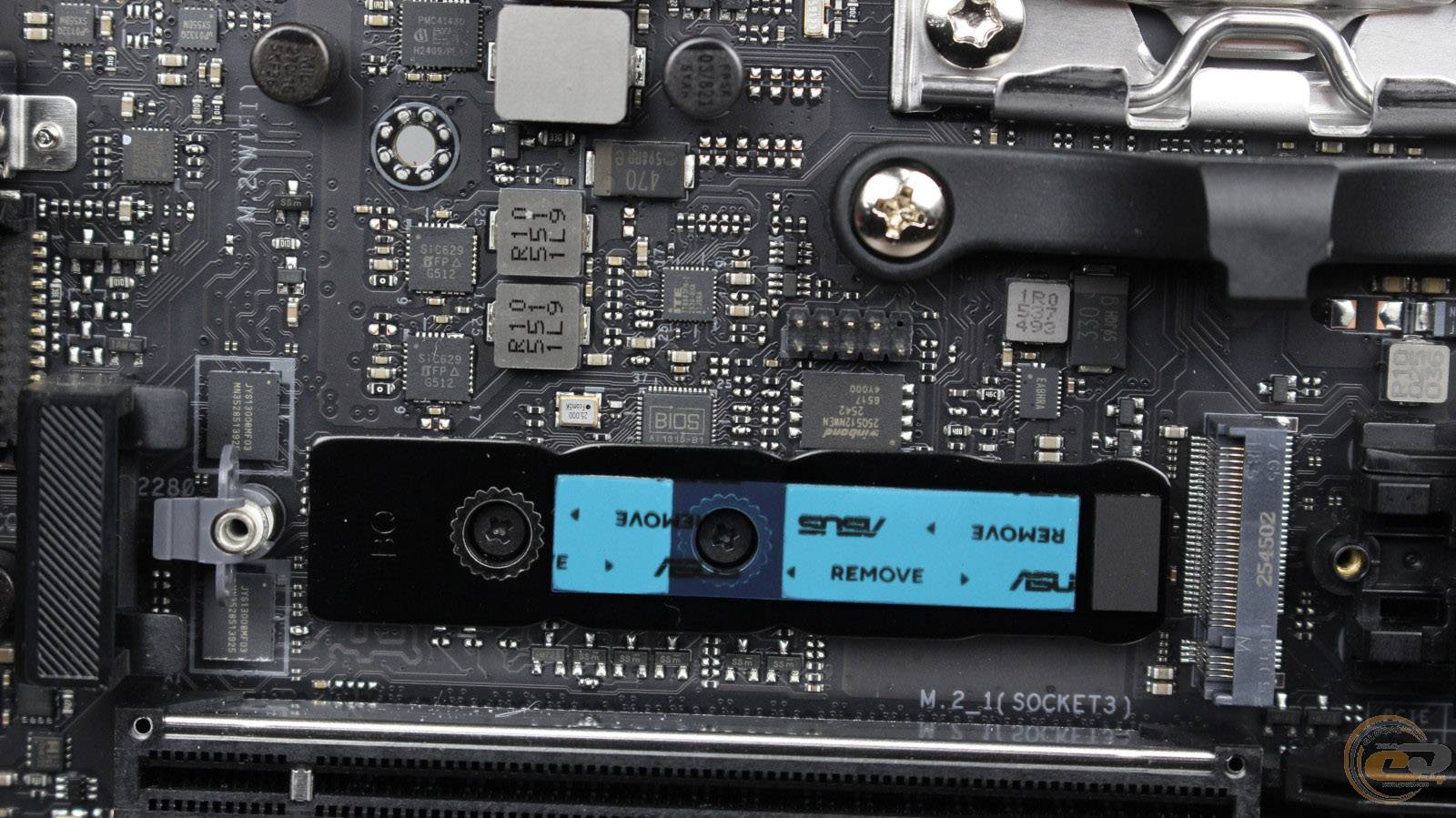

Для спрощення встановлення та демонтажу накопичувачів передбачені кріплення Q-Latch і Q-Slide.

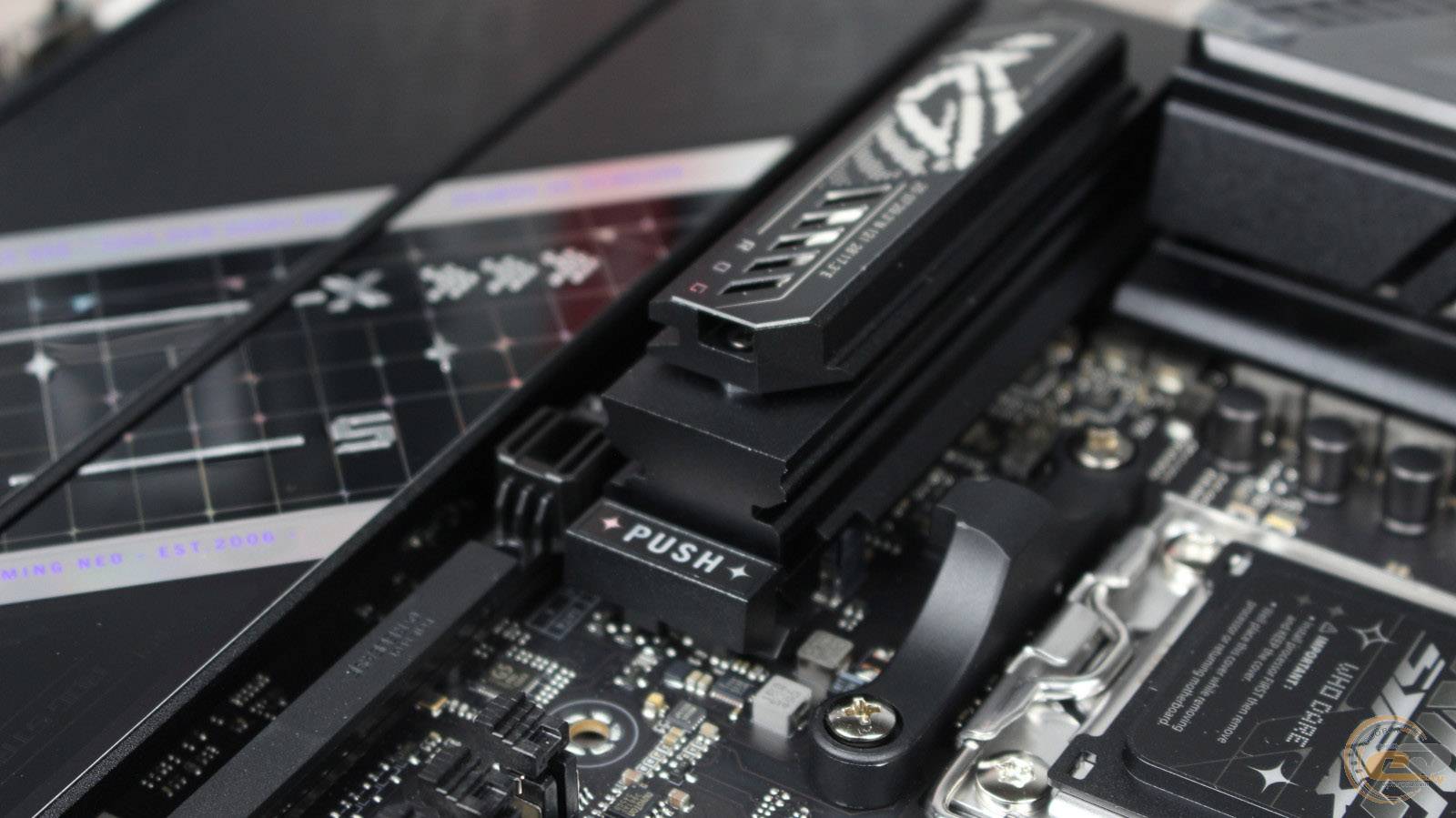

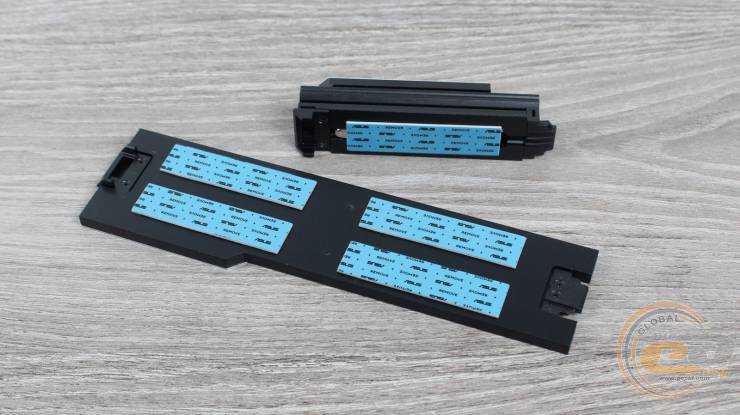

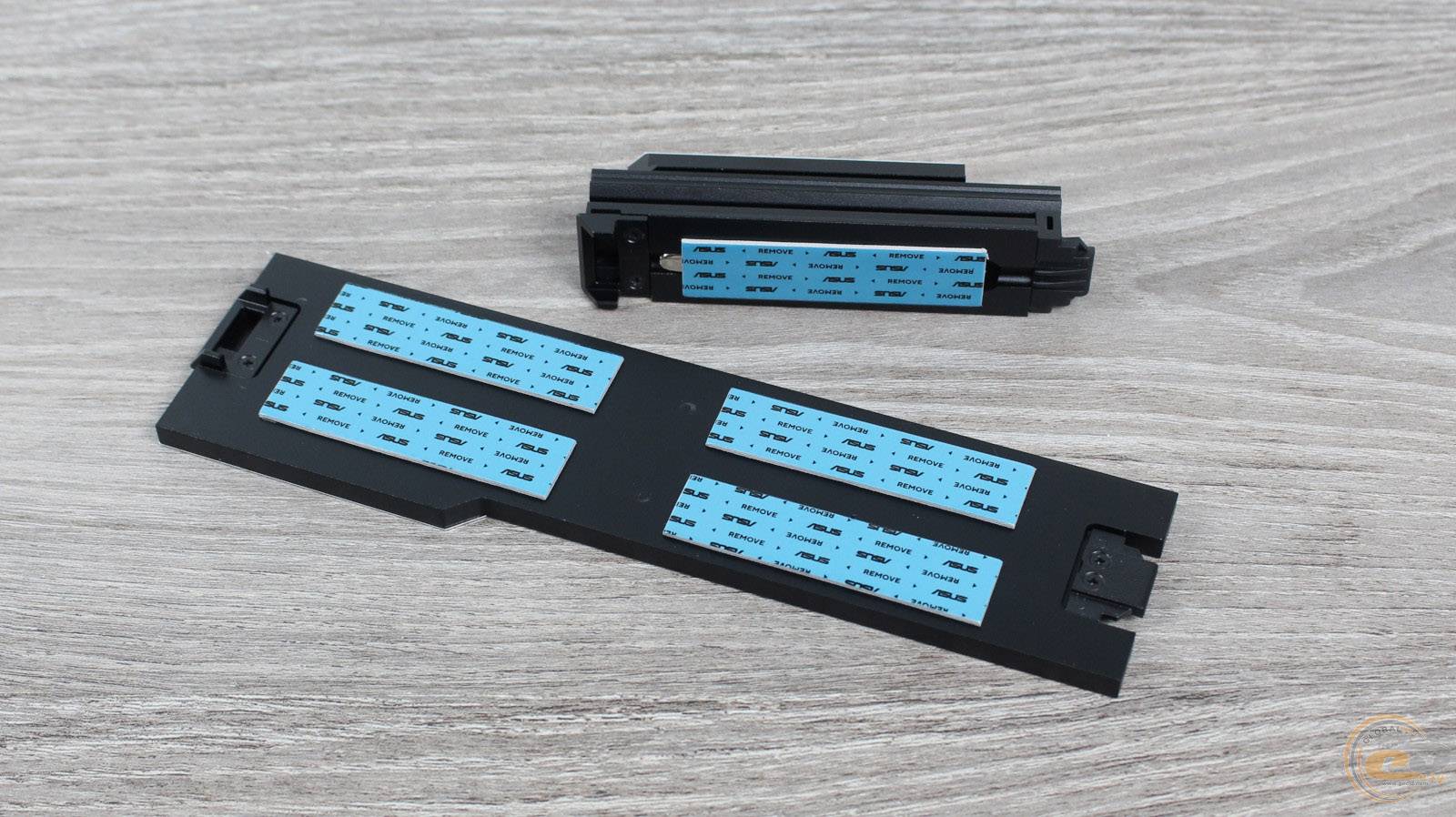

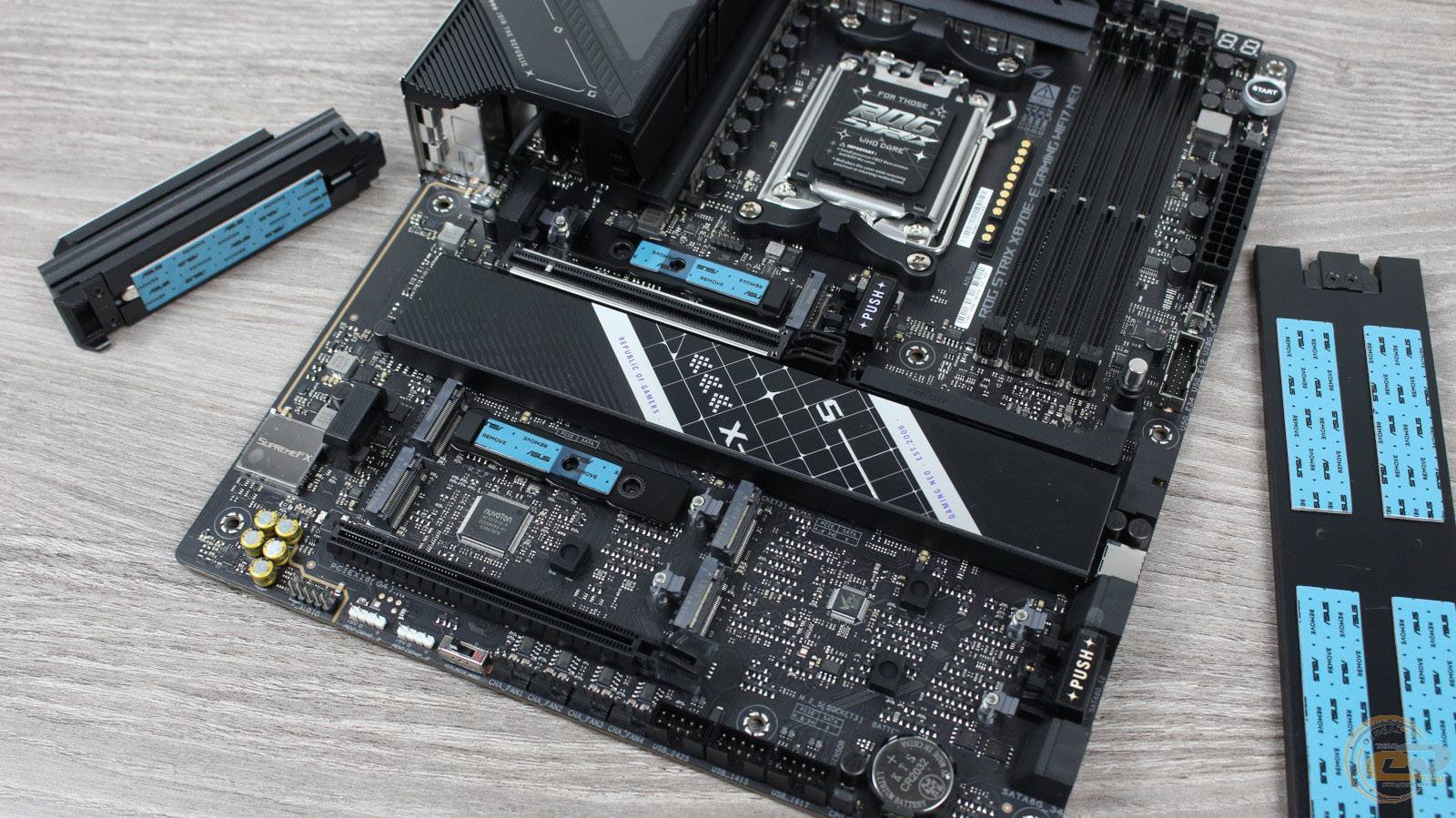

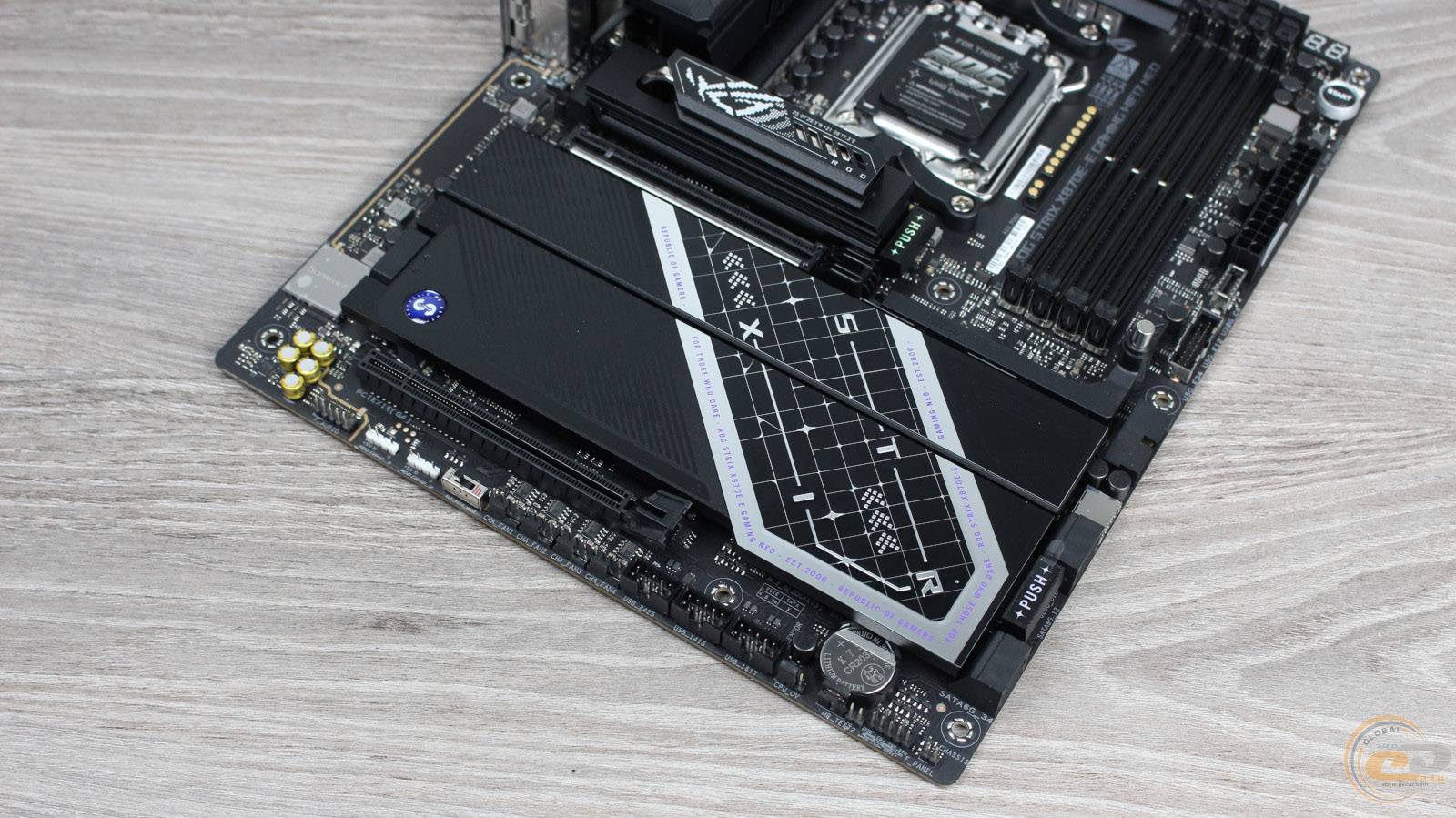

Охолодження всіх високошвидкісних накопичувачів покладене на два товсті радіатори, один із яких оснащений U-подібною тепловою трубкою з прямим контактом.

Обидва отримали безгвинтовий механізм M.2 Q-Release та розмістили на собі термопрокладки для ефективного відведення тепла.

Не варто забувати, що за потреби дискову підсистему можна доповнити за допомогою чотирьох роз’ємів SATA 6 Гбіт/с.

Система охолодження ASUS ROG STRIX X870E-E GAMING WIFI7 NEO представлена: довгим товстим радіатором на чипсеті, двома масивними радіаторами для M.2-накопичувачувачів та трьома алюмінієвими радіаторами на елементах підсистеми живлення (два з яких об’єднані між собою тепловою трубкою).

Максимальне навантаження 170-ватного 24-потокового AMD Ryzen 9 7900X, при температурі довкілля на рівні 24°С, прогріло ключові елементи плати до наступних температурних значень:

• радіатор охолодження чипсета – 39°C;
• верхній радіатор охолодження елементів підсистеми живлення – 56°C;
• бічний радіатор охолодження елементів підсистеми живлення – 53°C;
• дроселі зверху – 59°C;
• дроселі збоку – 58°C.

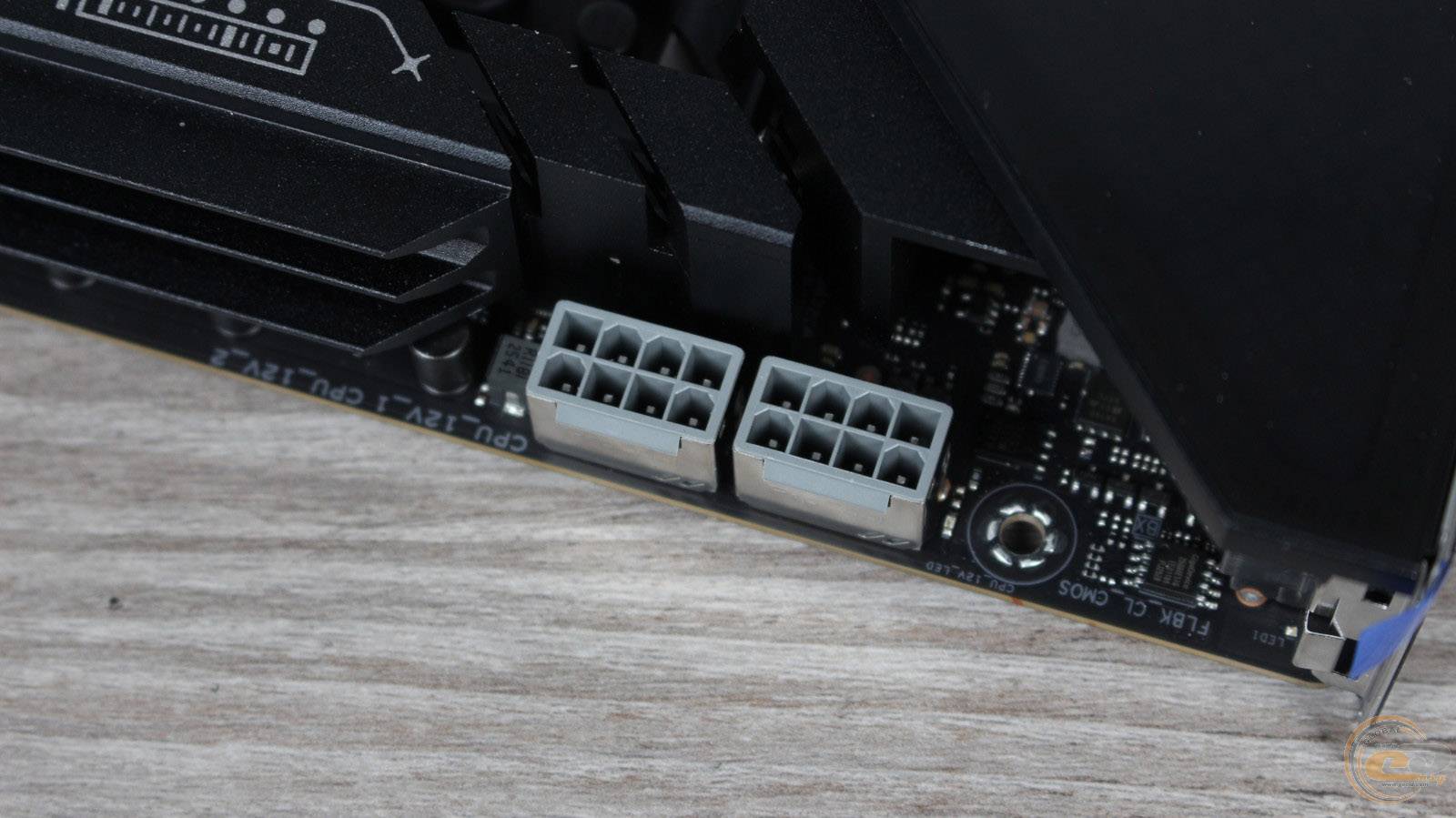

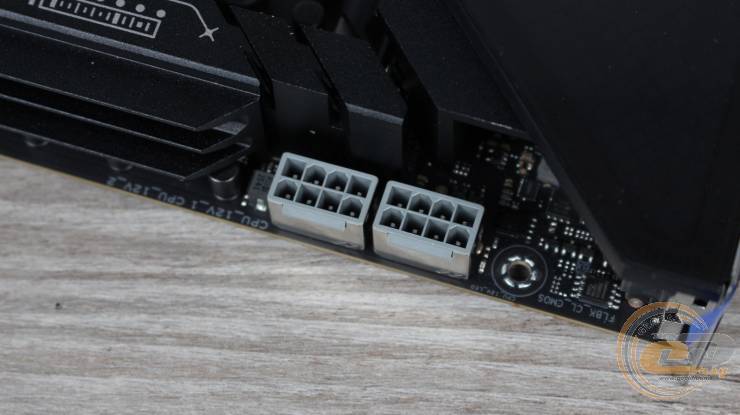

Два посилені 8-контактні роз'єми ATX12V дозволять користувачу задіяти з цією платою будь-які топові рішення з лінійок AMD Ryzen 7000, AMD Ryzen 8000 та AMD Ryzen 9000 без обмежень у енергоспоживанні. Поруч розміщений червоний індикатор, який загорається у разі некоректного під’єднання до них.

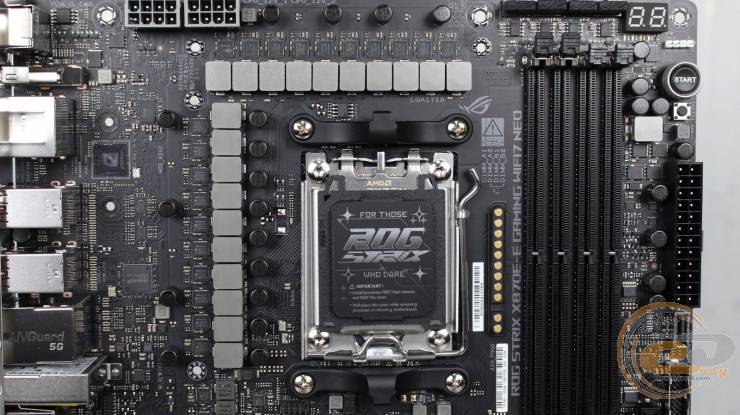

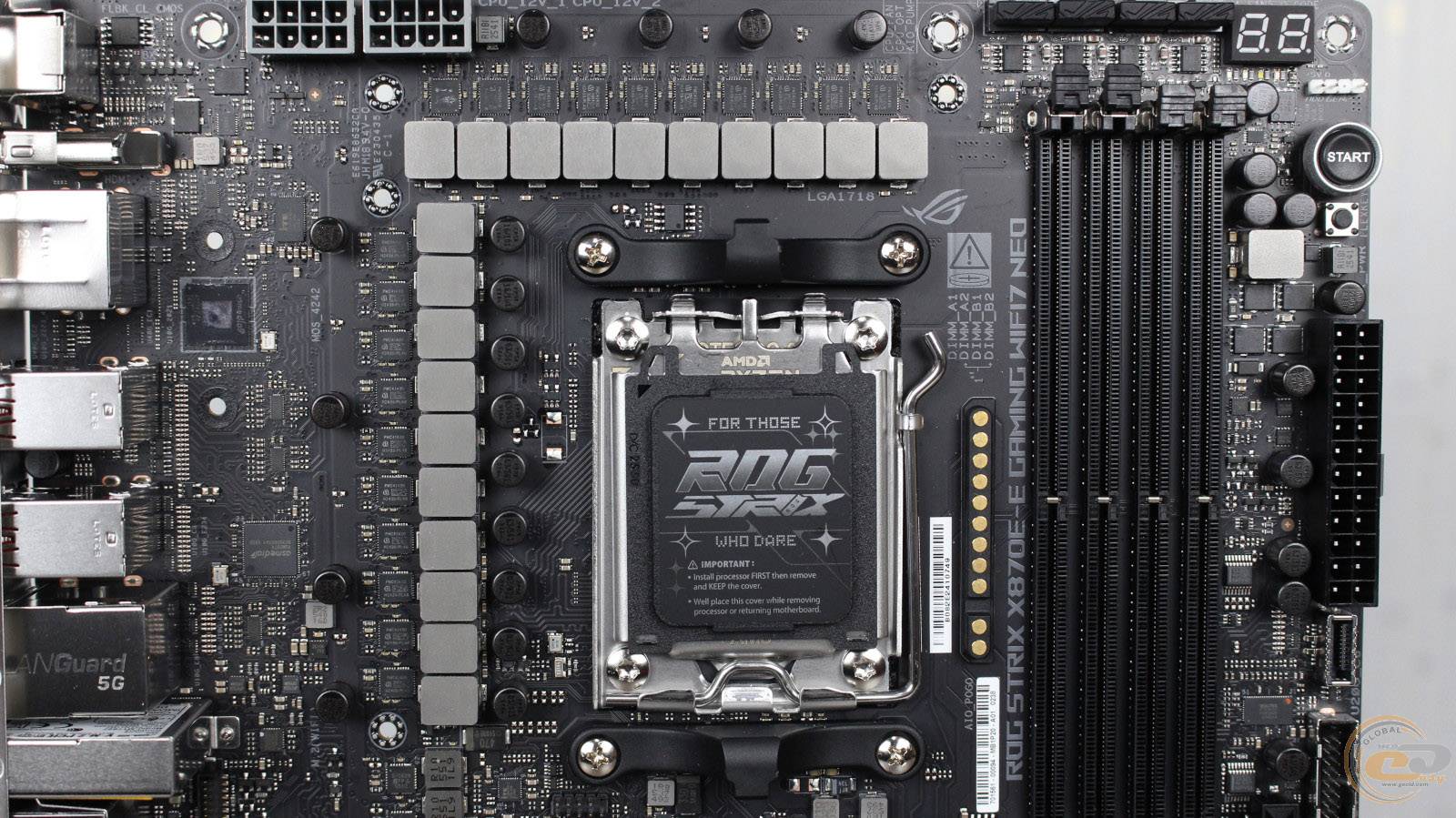

Виробник наділив ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 18 (110 А) + 2 (110 А) + 2 (80 А)-фазною схемою живлення.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, а також двадцяти мікросхем Infineon PMC41430 (110 А) та двох Vishay SiC629 (80 А).

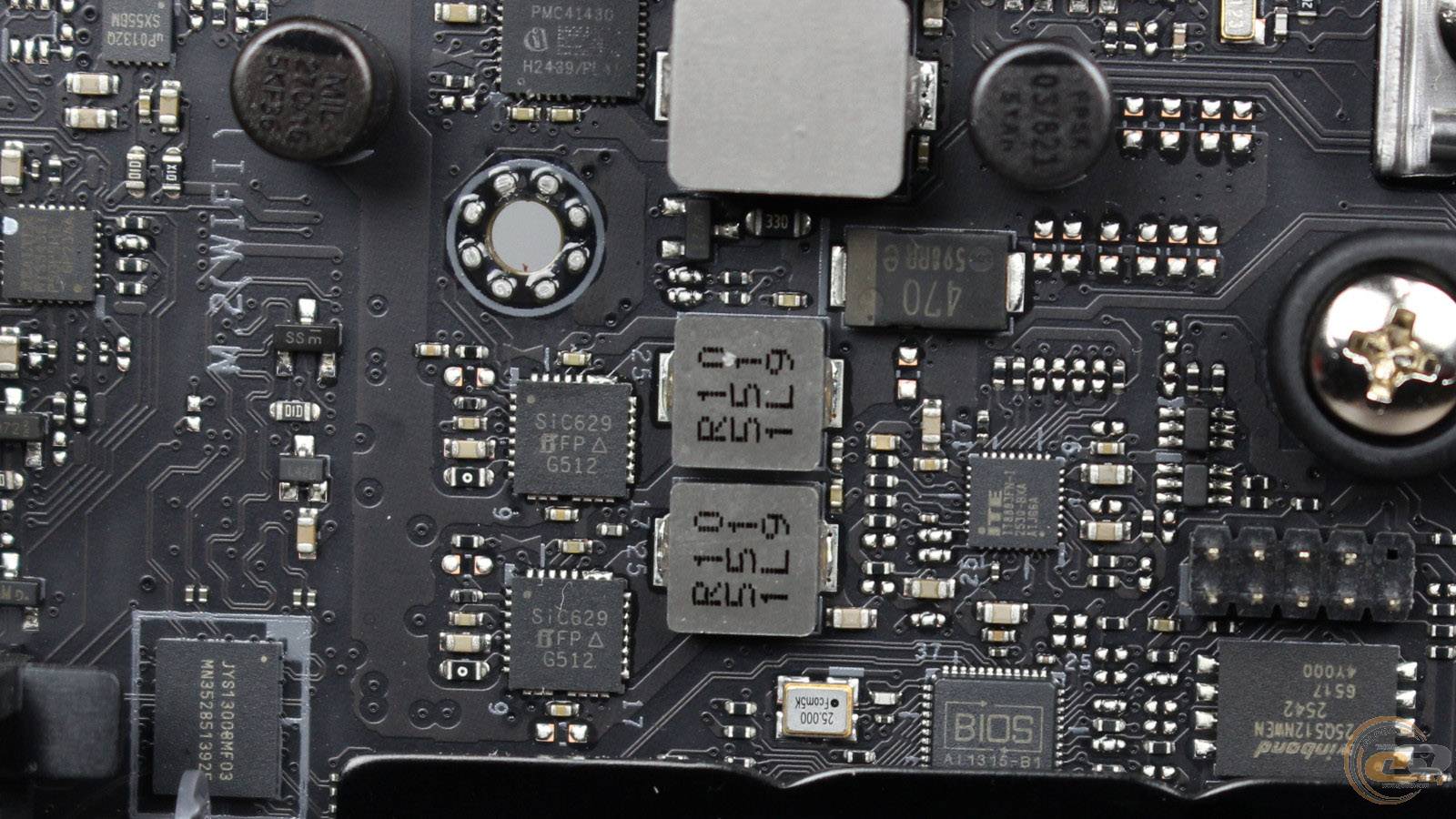

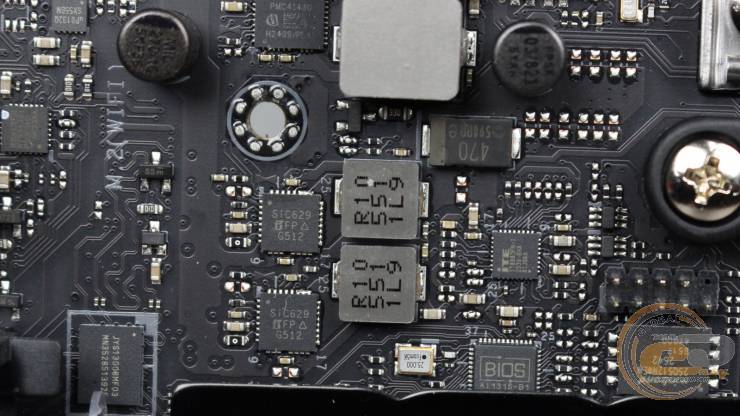

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер Richtek Technology RT3672JE.

Підсистема живлення процесорних ядер керується ШІМ-контролером Digi+ ASP2205.

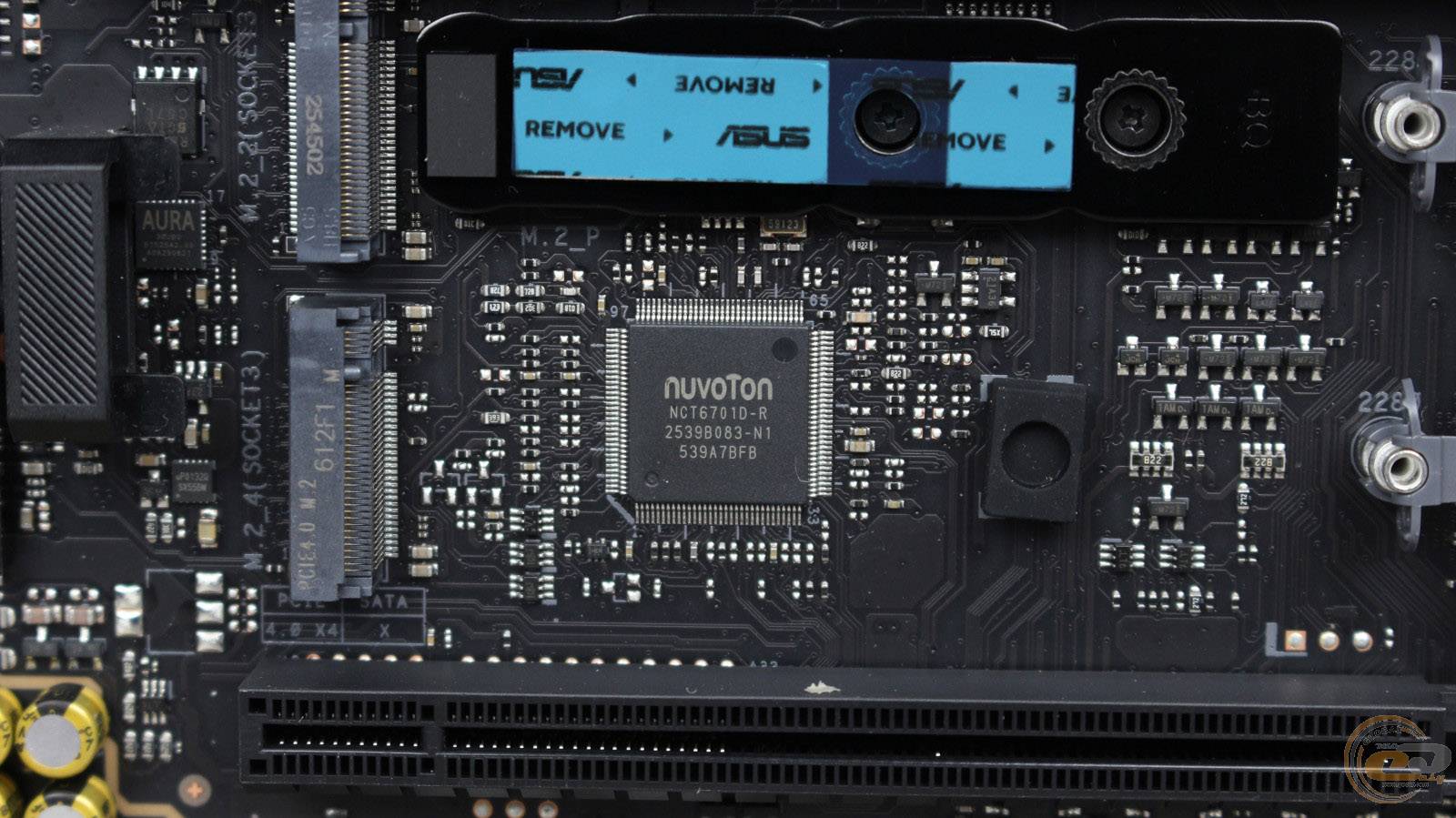

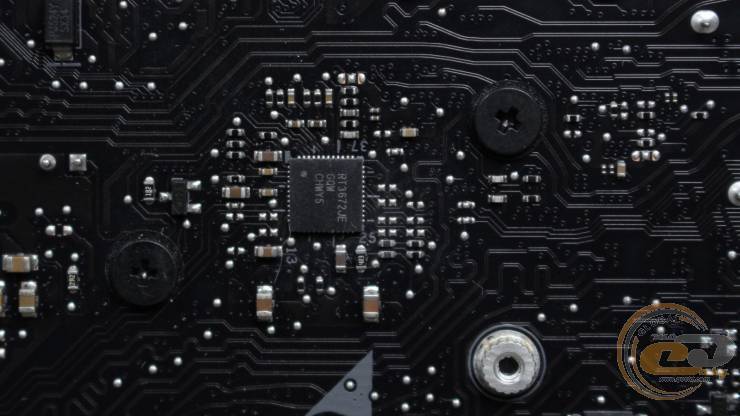

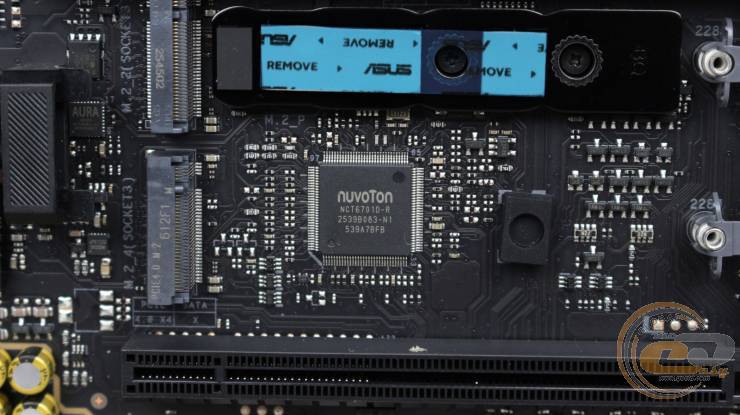

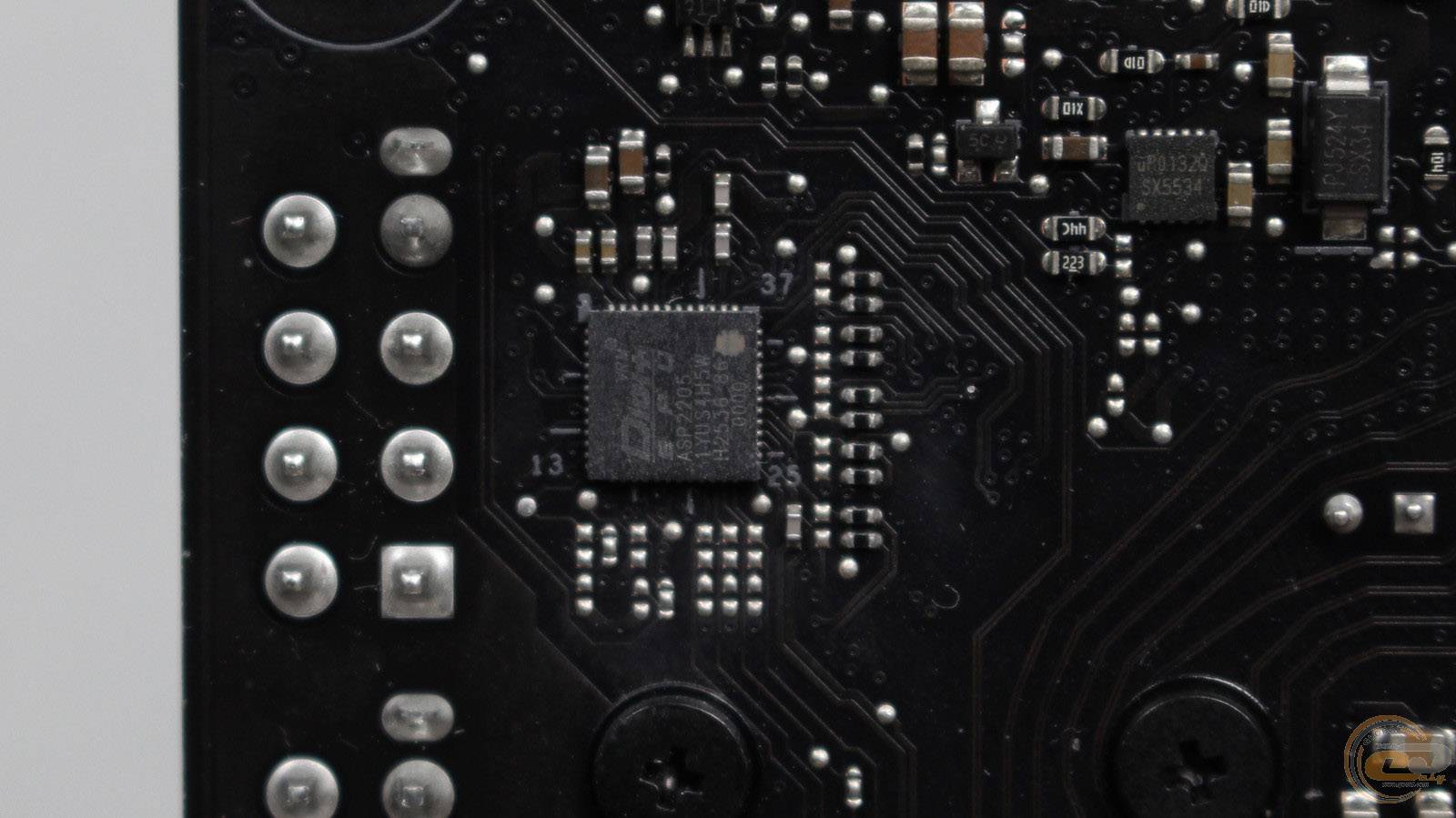

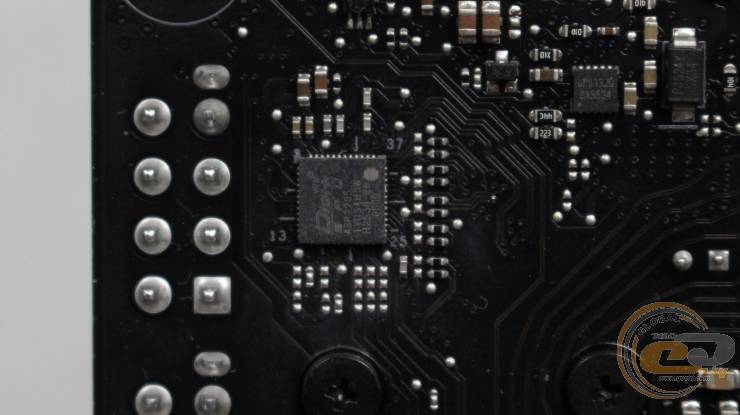

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D-R.

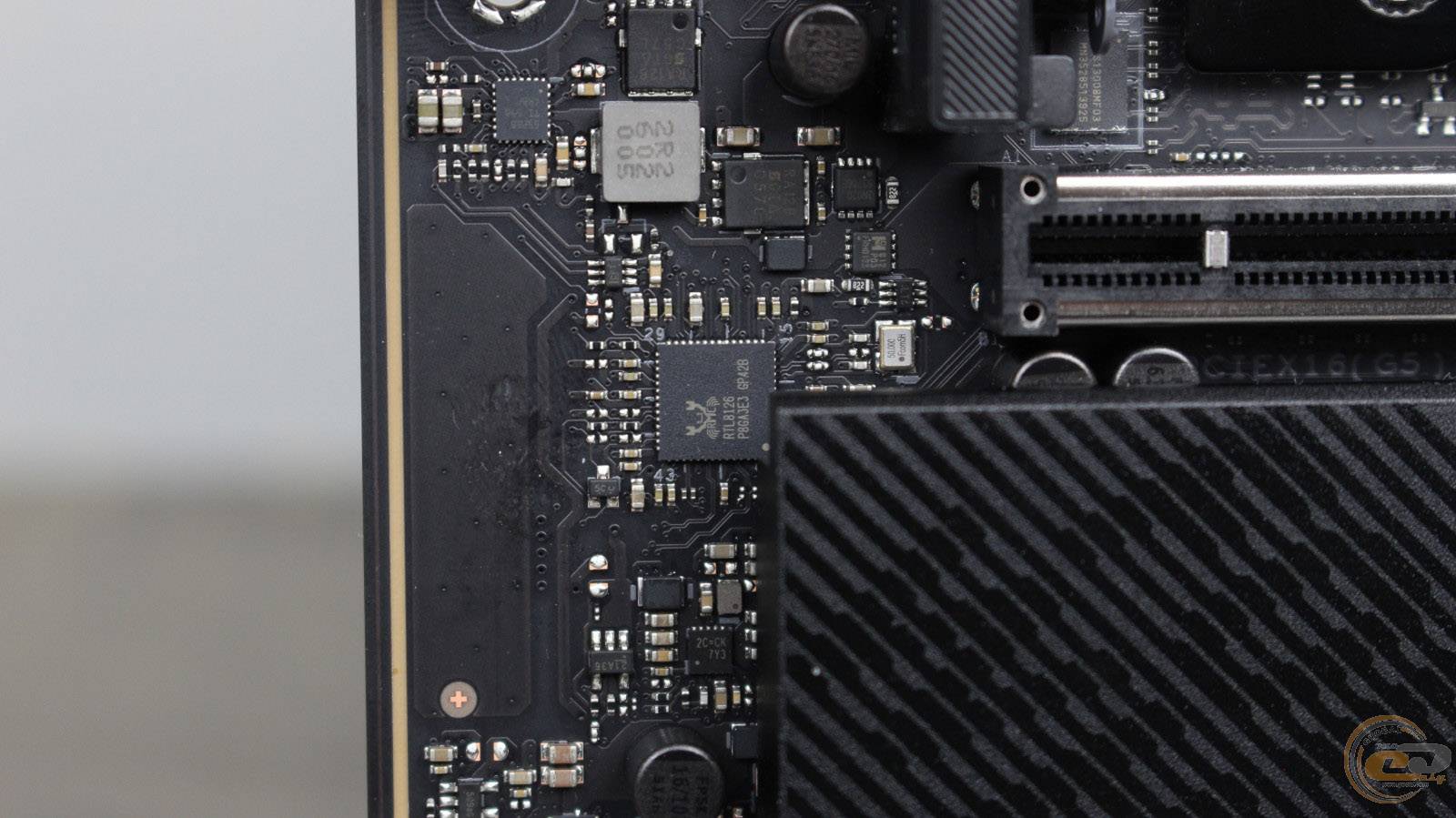

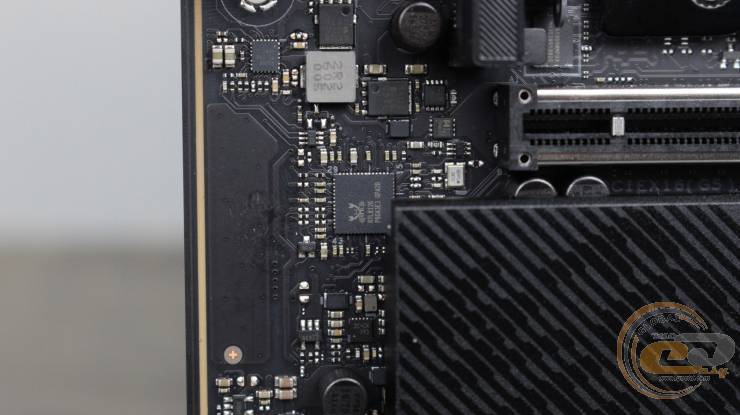

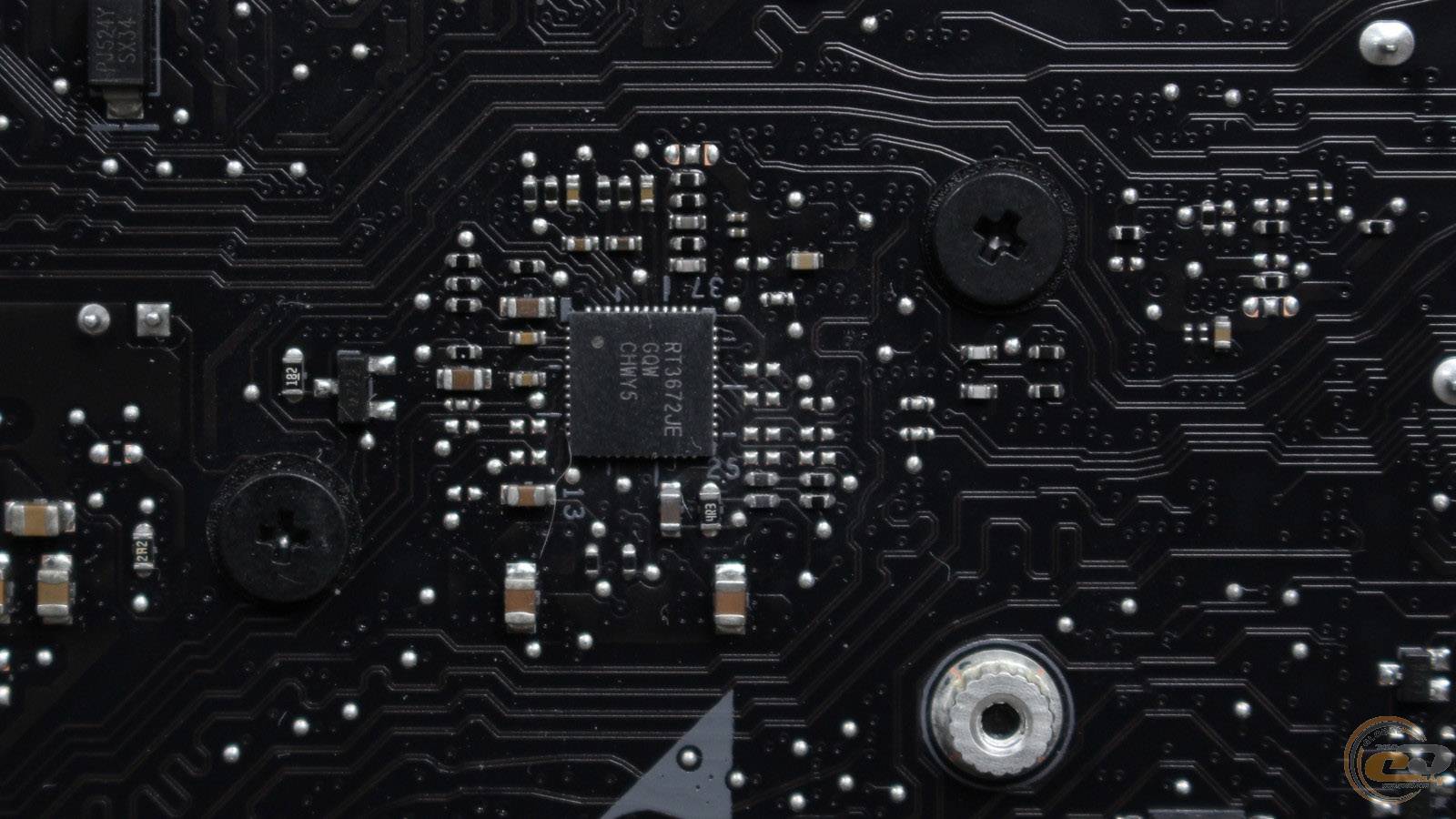

Підтримка мережевих з'єднань забезпечується LAN-контролером Realtek RTL8126 з можливістю передачі даних аж до 5 Гбіт/с.

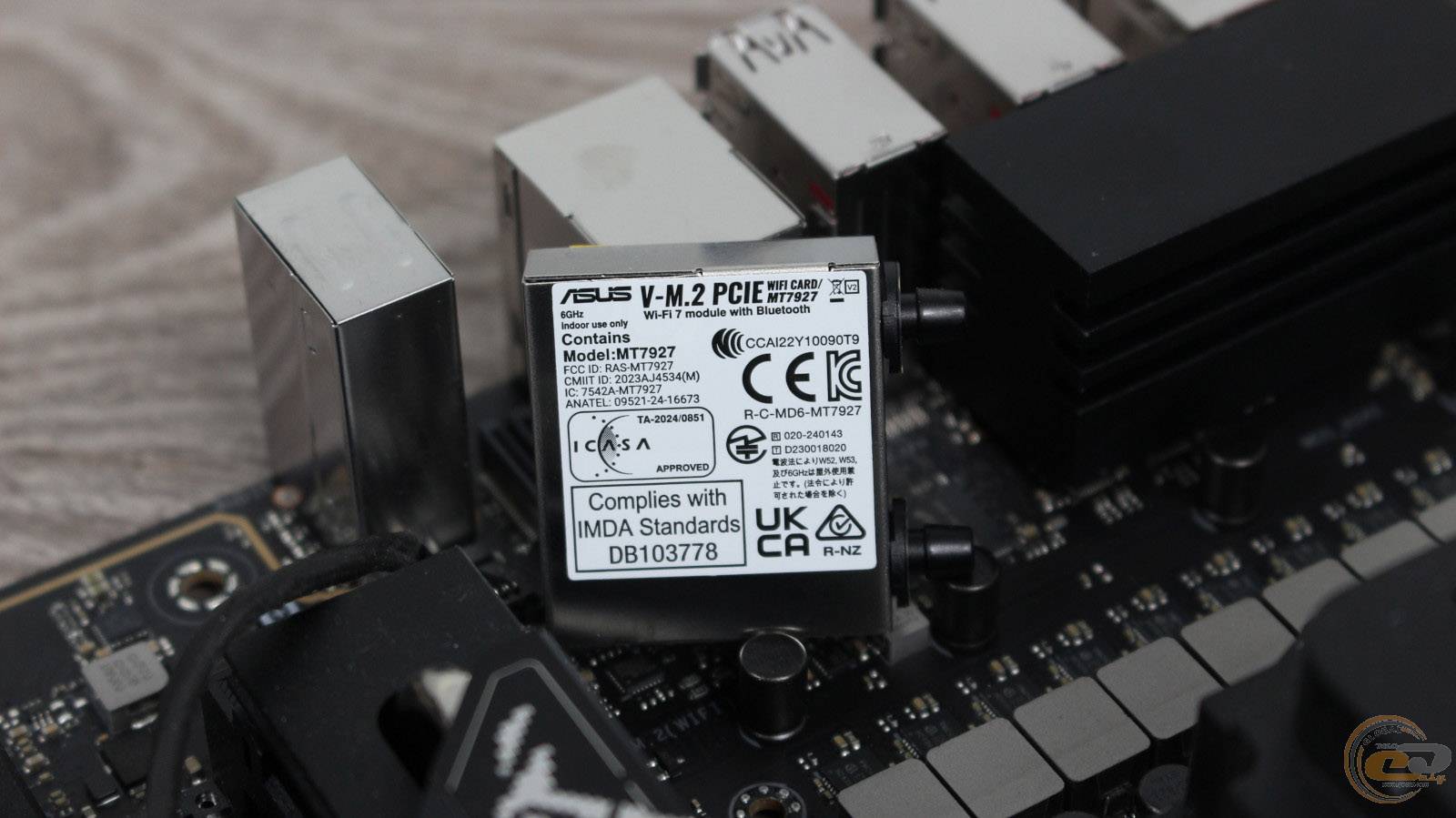

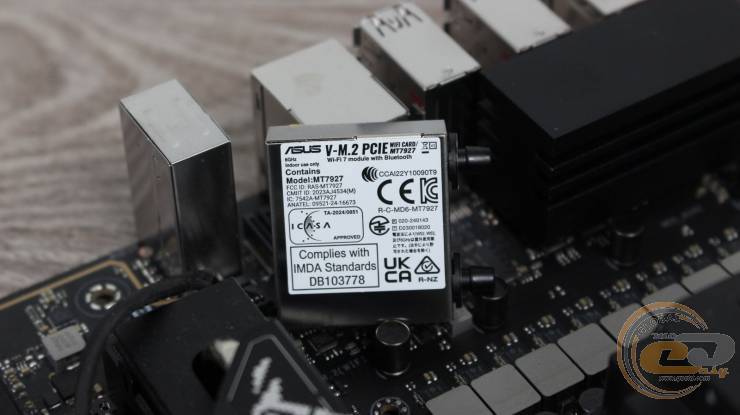

За роботу Wi-Fi стандарту 7 та Bluetooth 5.4 відповідає модуль MediaTek Wi-Fi 7 MT7927. Він підтримує три частотні діапазони - 2.4, 5 і 6 ГГц, може використовувати канал шириною 320 МГц, а також здатний забезпечити високу пропускну здатність до 6,5 Гбіт/с, що значно перевершує можливості Wi-Fi 6E.

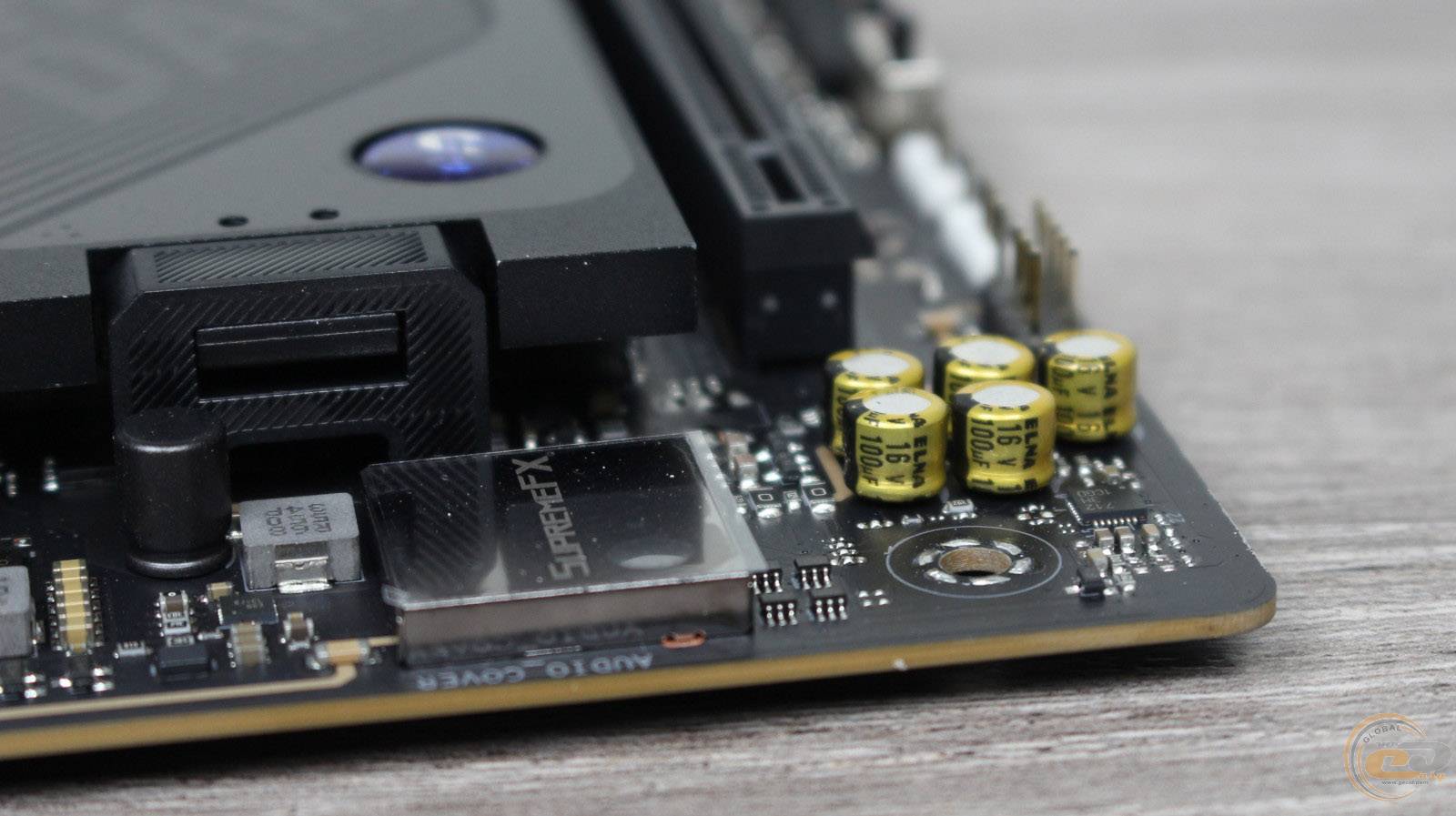

Зона аудіо ROG SupremeFX відокремлена від основної частини текстоліту й представлена однокристальним 7,1-канальним HDA-кодеком Realtek ALC4080, який працює з підсилювачем Savitech SV3H712 AMP та преміальними японськими аудіоконденсаторами. Realtek ALC4080 може передавати високоякісний звук до 32 біт/384 кГц, а також вирізняється хорошим співвідношенням сигнал/шум на рівні 110дБ. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

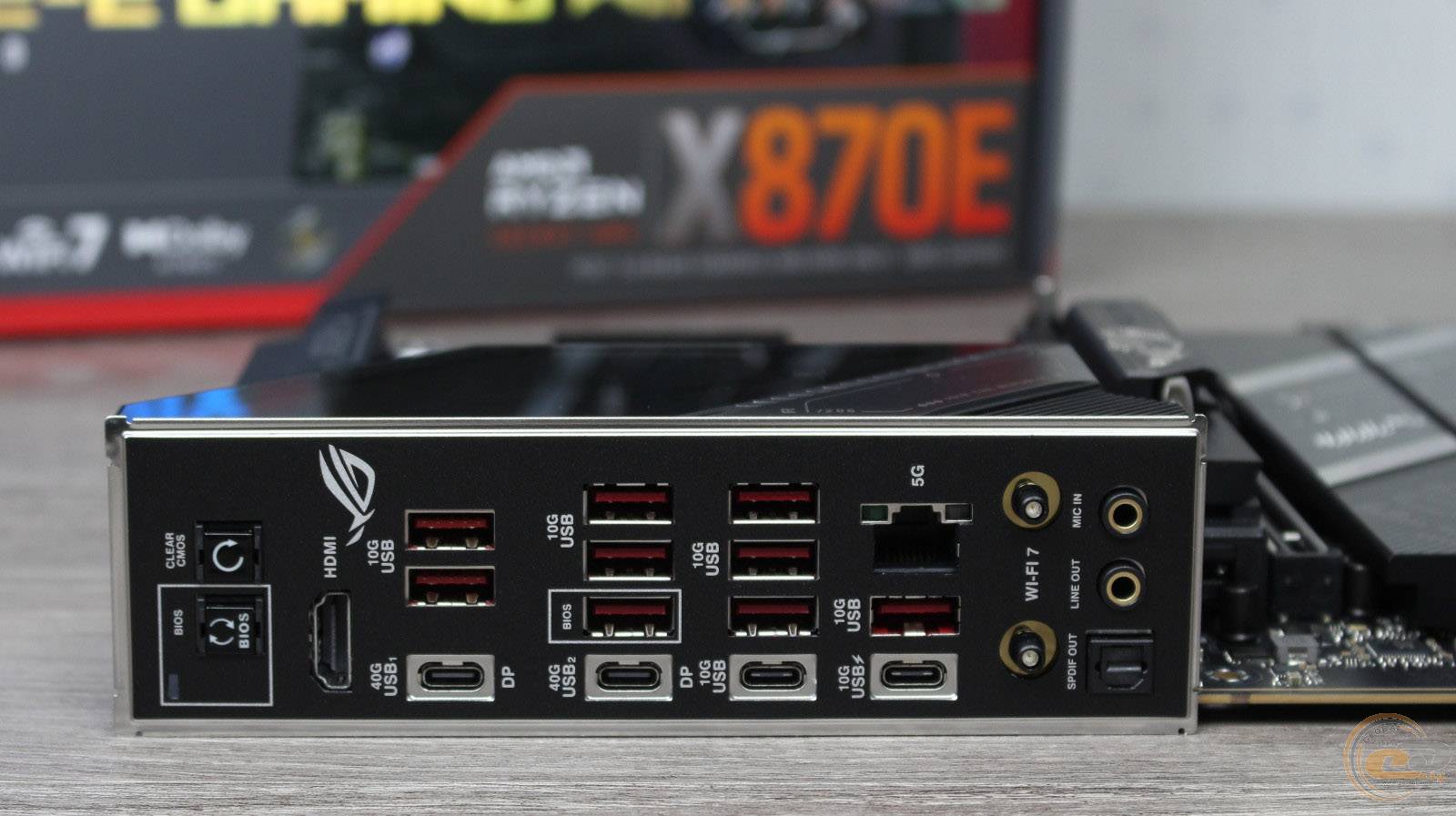

На інтерфейсну панель ASUS ROG STRIX X870E-E GAMING WIFI7 NEO виробник вивів наступні кнопки та порти:

• 1 x кнопка оновлення BIOS (BIOS FlashBack);
• 1 x кнопка скидання налаштувань CMOS;
• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 9 x USB 3.2 Gen 2 (Type-A);
• 2 x USB 3.2 Gen 2 (Type-C);
• 1 x RJ45;
• 2 x конектори антен Wi-Fi;
• 1 x Optical S/PDIF вихід;
• 2 x позолочені аудіопорти.

Для реалізації активного охолодження комплектуючих на героїні огляду присутні вісім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4 на схемі). Два з них слугують для системи охолодження CPU, один призначений для під’єднання помпи РСО, а п’ять інших – для корпусних вентиляторів.

Також для спрощеного підключення найактуальніших моделей рідинних систем охолодження від ASUS на платі передбачений один ASUS РСО Q-Connector (позначений цифрою 5 на схемі).

UEFI BIOS

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO використовує завантажувач на основі графічного інтерфейсу UEFI. Тепер він пропонує три основних сценарії використання: «EZ Mode», в якому базові налаштування згруповані на одному екрані, «Essential Mode», що надає швидкий доступ до налаштувань розгону, які часто використовуються, та важливої системної інформації, а ще звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.

Функціональні можливості BIOS дозволяють не тільки оптимально налаштувати систему, але й реалізувати розгін ключових вузлів. Для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Моніторити систему, управляти підсвічуванням та здійснювати налаштування також можна безпосередньо із ОС за допомогою фірмового ПЗ Armoury Crate.

Частоти процесора і пам’яті, та можливості оптимізації

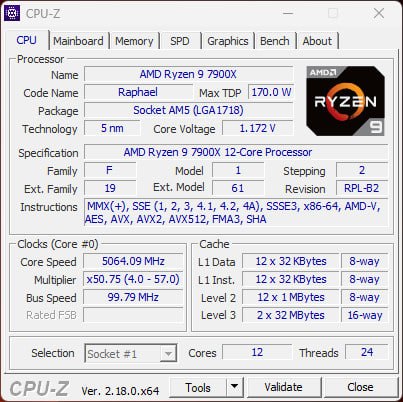

Під час стрес-тесту у CPU-Z без розгону частота ядер стабільно трималася на рівні 5 ГГц при напрузі 1,172 В.

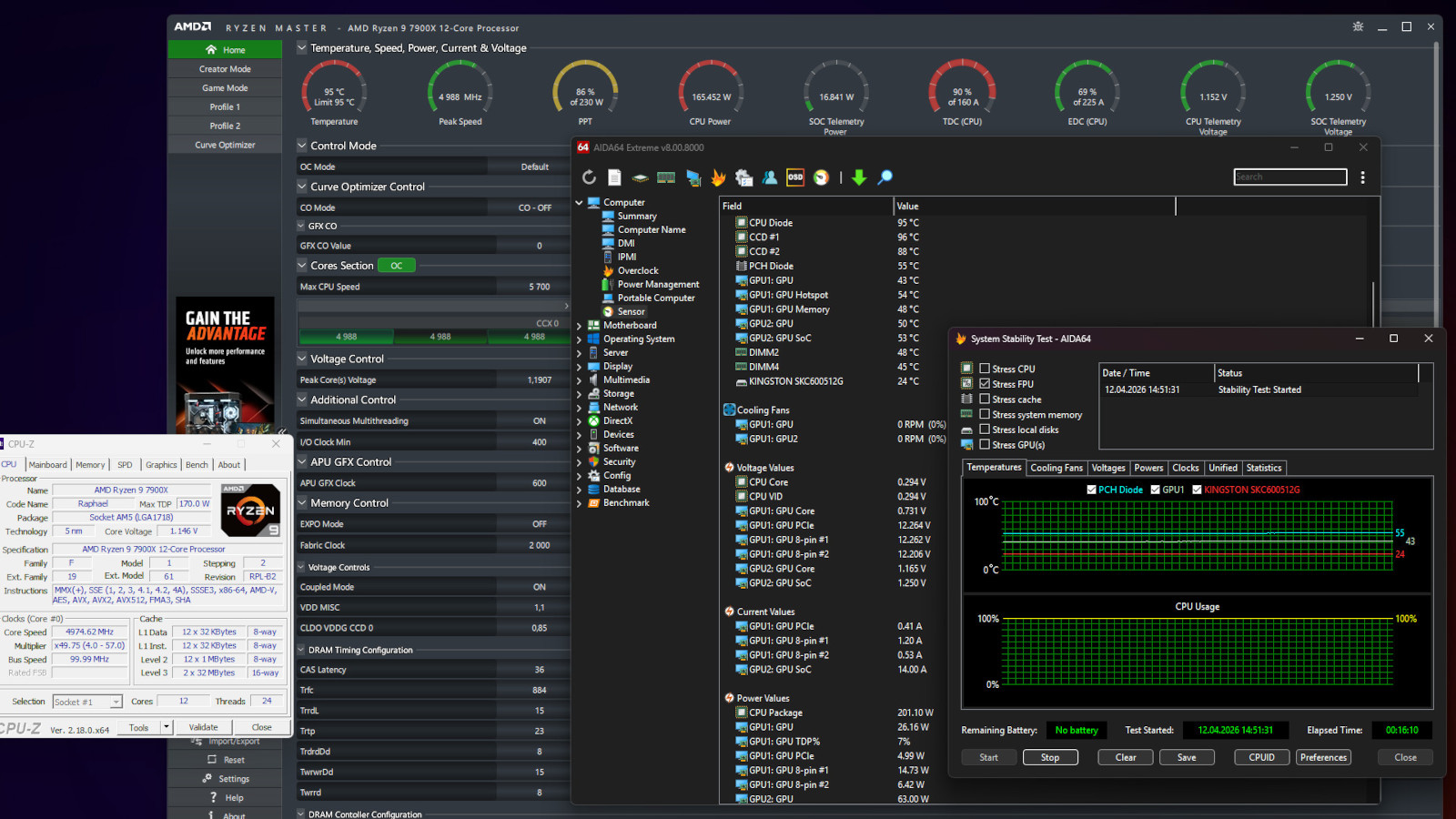

У програмному забезпеченні AIDA64 при проходженні більш вимогливого Stress FPU частота процесора майже не змінилась та при напрузі у 1,146 В наближалась до 5 ГГц. При цьому процесор працював у штатному режимі, а середнє його споживання становило 198 Вт.

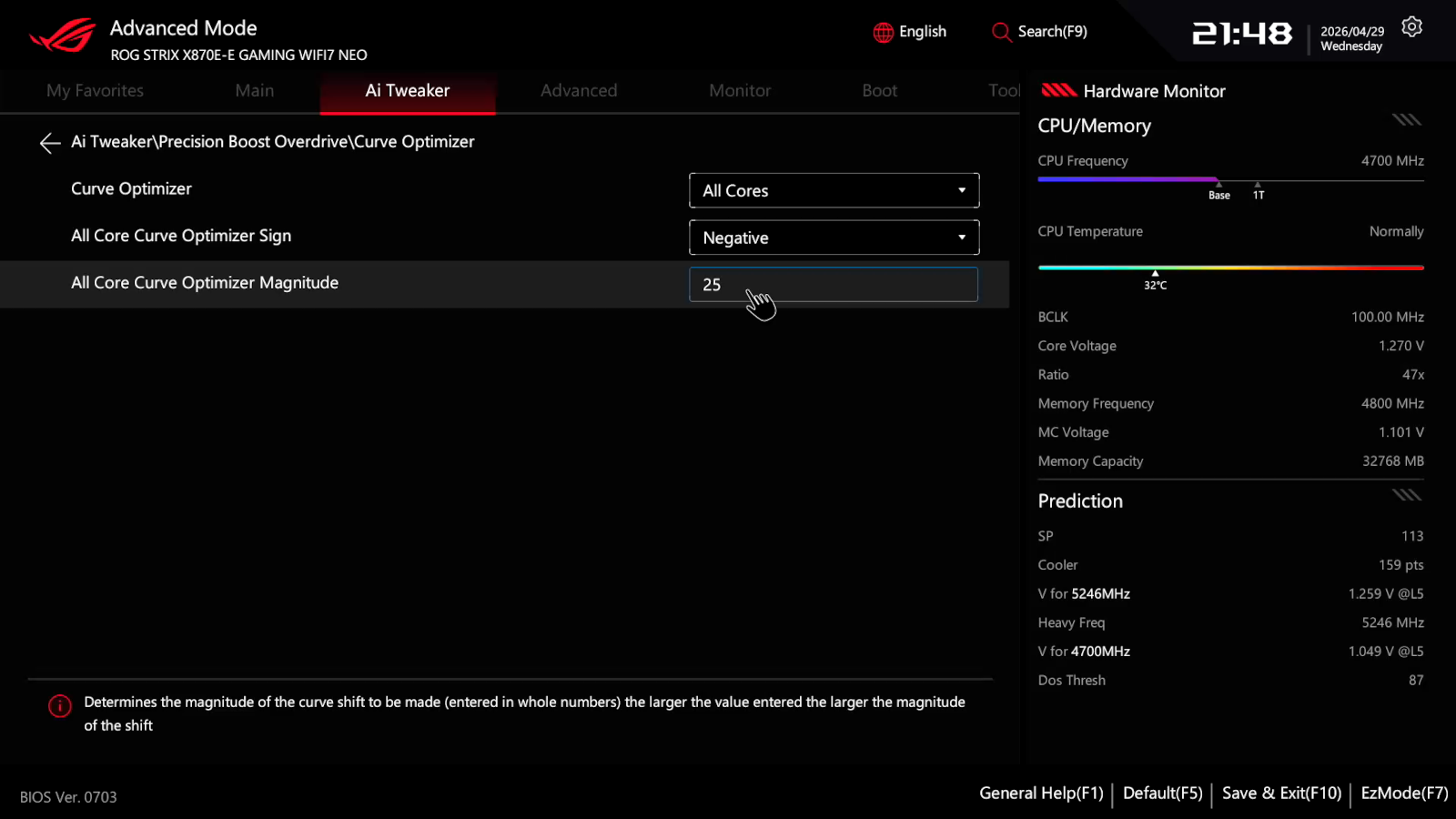

Ми трохи оптимізували роботу процесора у BIOS материнської плати. З розділу «Ai Tweaker» ми перейшли до підрозділу «Curve Optimizer», де встановили такі налаштування:

• для «Curve Optimizer» був обраний варіант «All Cores»;
• «All Core Curve Optimizer Sign» був змінений на «Negative»;
• для «All Core Curve Optimizer Magnitude» ми вписали «25».

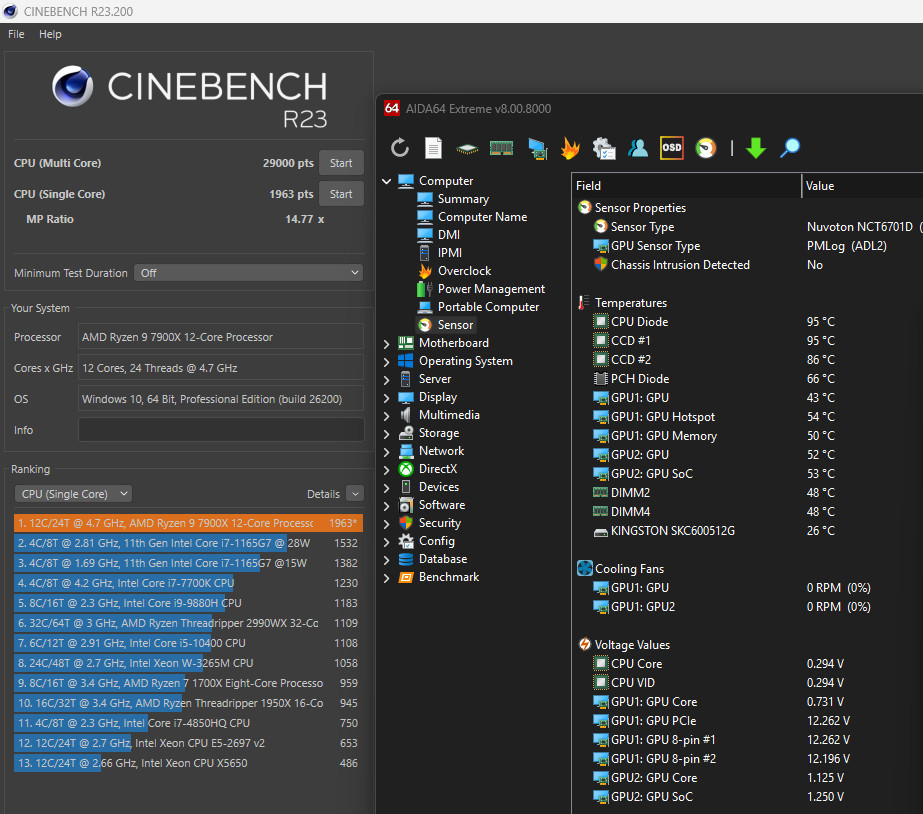

Без перевірки стабільності роботи системи теж не обійшлося. Для цього ми знову запустили Stress FPU в утиліті AIDA64. Підвисань чи BSOD під час його проходження ми не зафіксували, тож можемо сміливо переходити до оцінки приросту продуктивності.

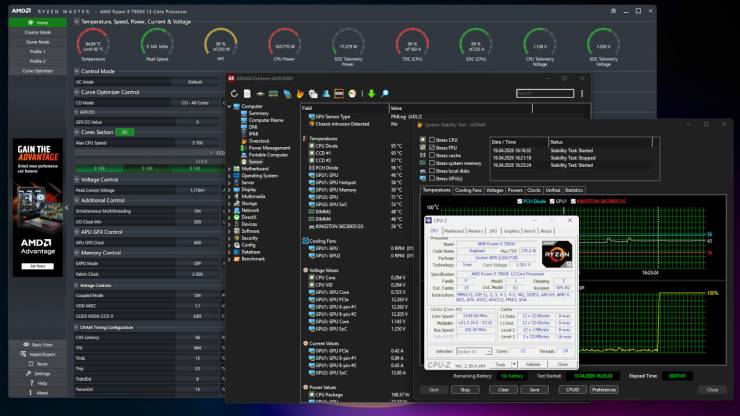

AMD Ryzen 9 7900X з налаштуваннями за замовчуванням

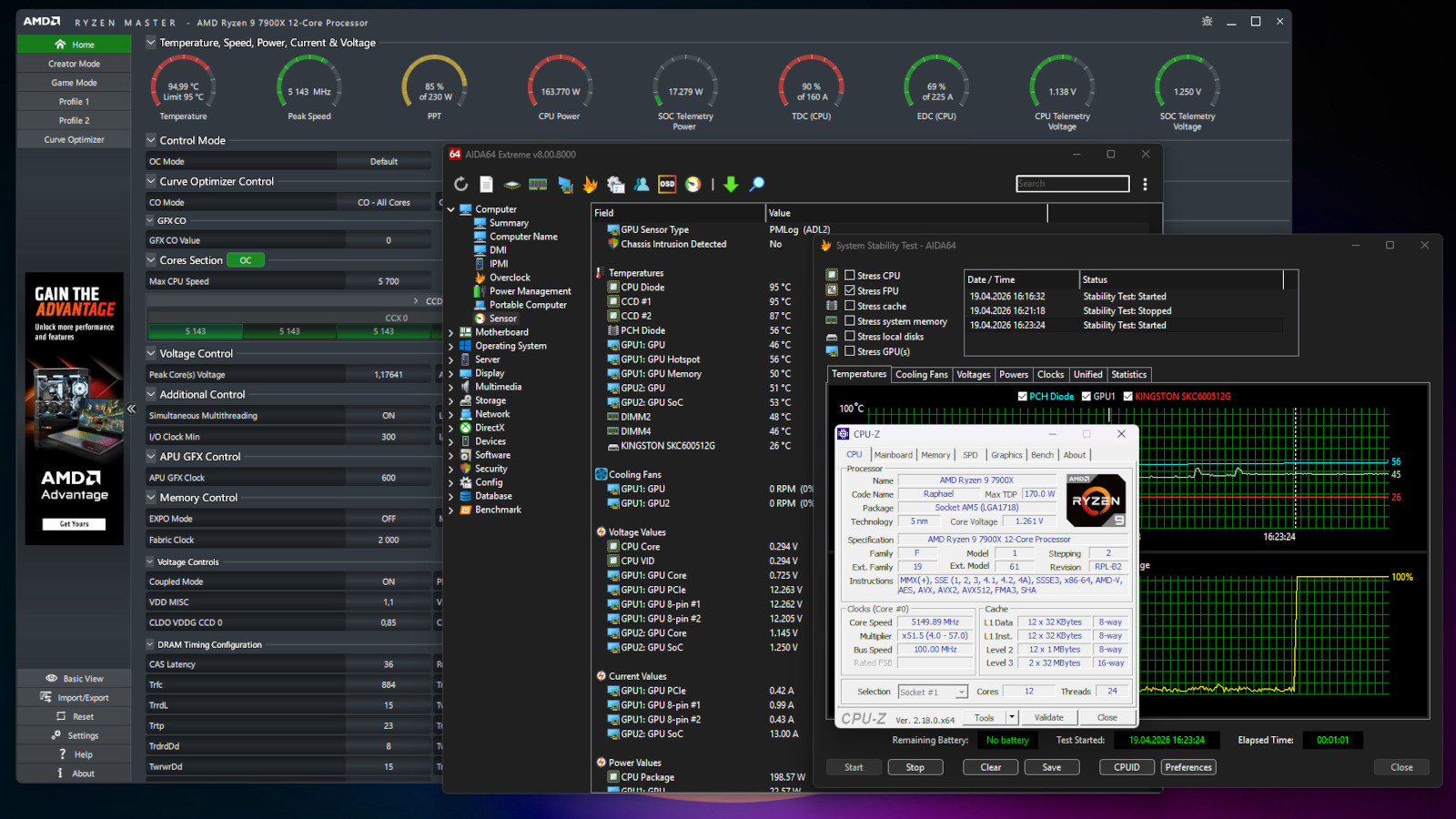

AMD Ryzen 9 7900X з вищезгаданою оптимізацією

Не будемо забувати, що основною перевагою такої оптимізації є саме зниження робочої температури процесора. Так, певний приріст продуктивності від цього нам теж вдалося отримати. У Cinebench R23 показники зросли на 3% у багатоядерному тесті. А от у одноядерному тесті різниця показників отриманих до розгону та після не перевищувала 1%.

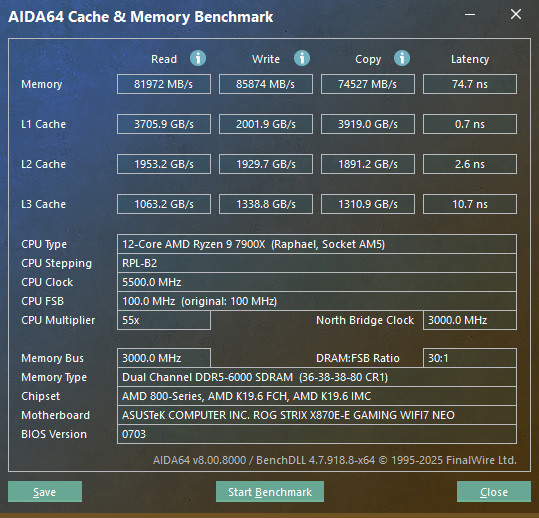

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

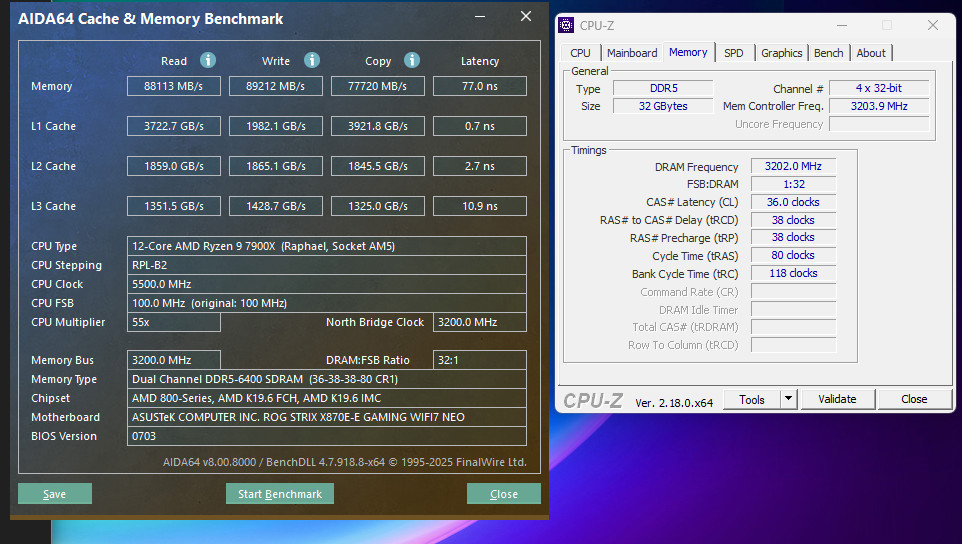

Під час тестування комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) вдалося запустити на 6400 МТ/с без зміни таймінгів, але зі збільшенням напруги до 1,37 В.

Тестування

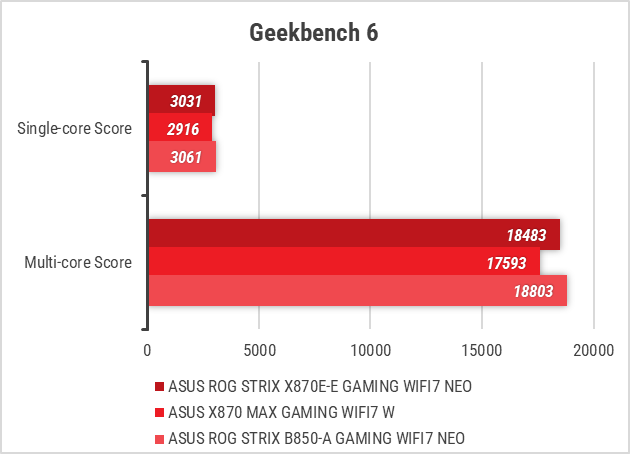

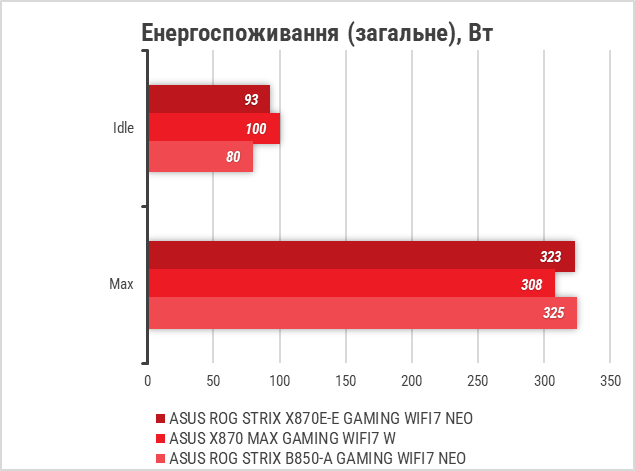

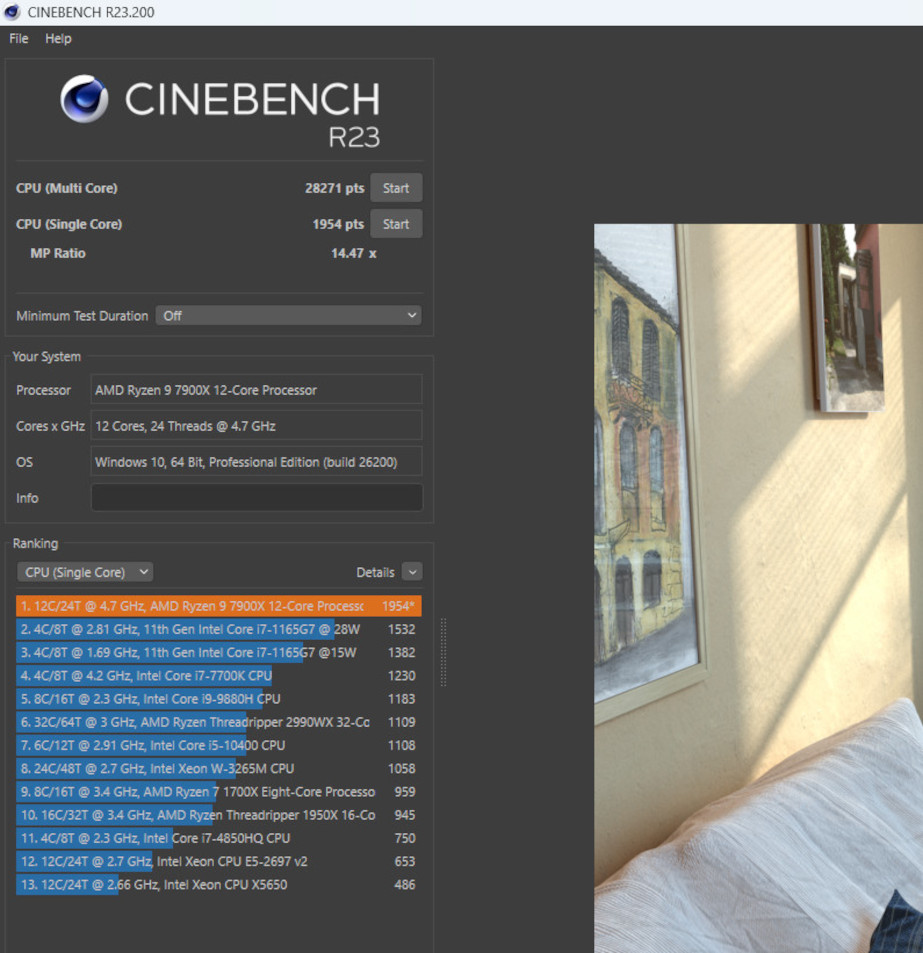

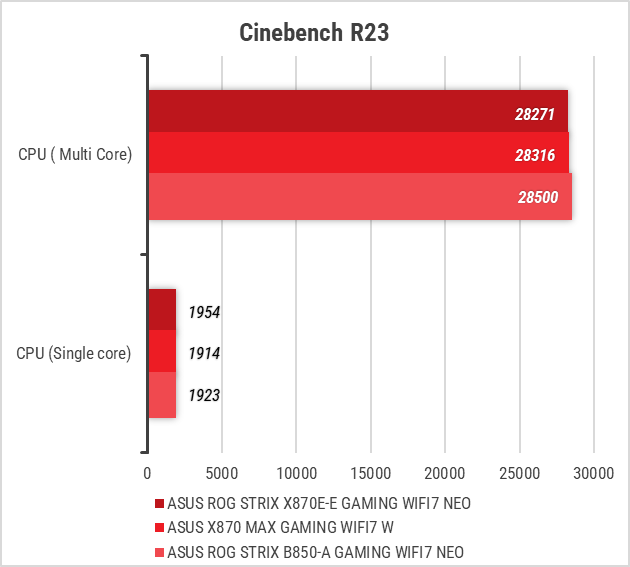

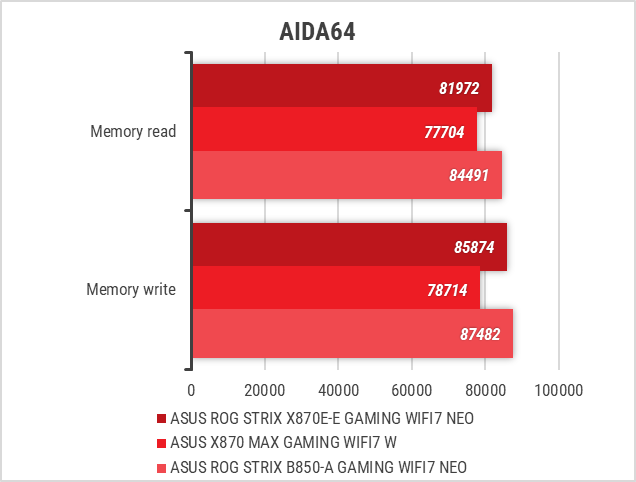

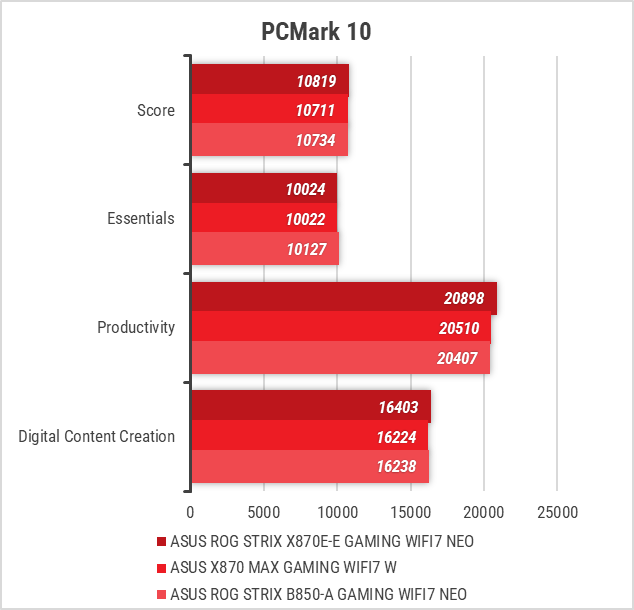

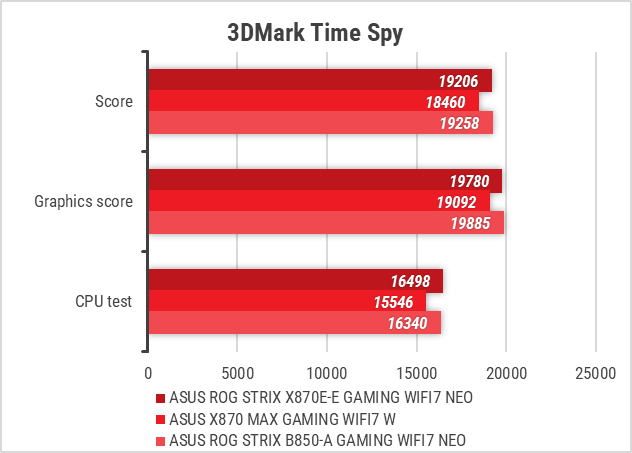

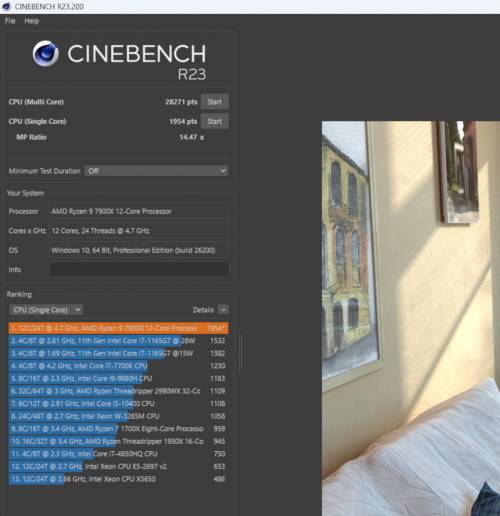

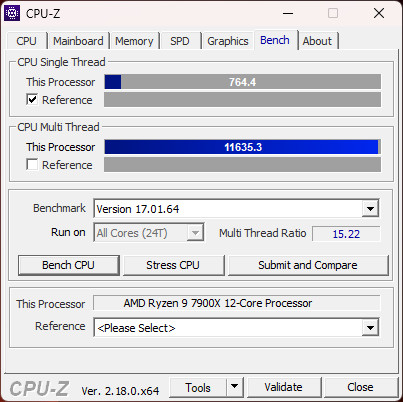

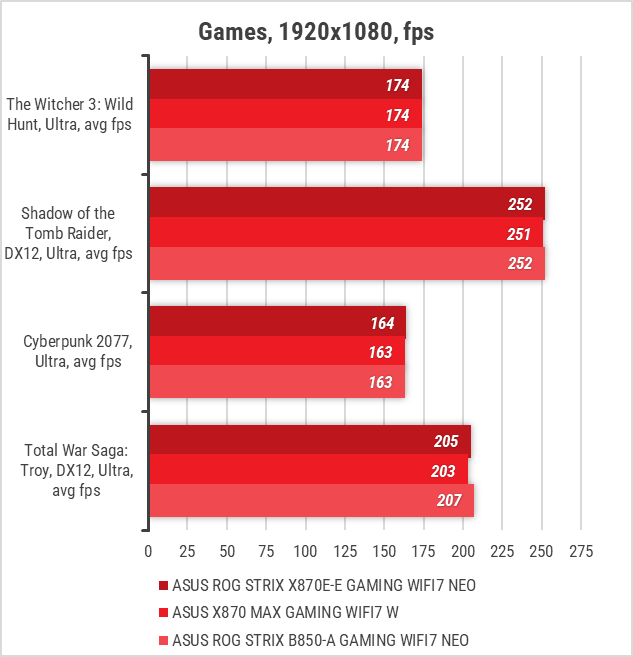

Тестування материнської плати ASUS ROG STRIX X870E-E GAMING WIFI7 NEO ми проводили разом з таким обладнанням:

Система з материнською платою ASUS ROG STRIX X870E-E GAMING WIFI7 NEO без проблем пройшла вищезгадані тести, забезпечивши стабільну роботу AMD Ryzen 9 7900X.

Тестування звукового тракту на основі кодека Realtek ALC4080

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Дуже добре
Рівень шуму, дБ(А)	-94.6	Дуже добре
Динамічний діапазон, дБ(А)	94.6	Дуже добре
Гармонійні викривлення, %	0.0010	Відмінно
Інтермодуляційне викривлення + шум, %	0.0063	Відмінно
Взаємопроникнення каналів, дБ	-94.4	Відмінно
Інтермодуляції на 10 кГц, %	0.0066	Відмінно
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 48 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Дуже добре
Рівень шуму, дБ(А)	-109.1	Відмінно
Динамічний діапазон, дБ(А)	108.5	Відмінно
Гармонійні викривлення, %	0.0010	Відмінно
Інтермодуляційне викривлення + шум, %	0.0035	Відмінно
Взаємопроникнення каналів, дБ	-97.9	Відмінно
Інтермодуляції на 10 кГц, %	0.0034	Відмінно
Загальна оцінка		Відмінно

Звукова підсистема ROG SupremeFX на основі кодека Realtek ALC4080 у поєднанні з підсилювачем Savitech SV3H712 AMP не лише забезпечила високі показники у синтетичних тестах, але й гідно показала себе під час прослуховування різноманітного аудіоконтенту.

Висновки

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, навіть з огляду на її немалу вартість, точно вас не розчарує. В усіх аспектах вона відповідає продукту преміального рівня, починаючи з великої кількості найактуальніших інтерфейсів та закінчуючи щедрим набором інженерних рішень для максимального спрощення збірки та експлуатації ПК. Більше того, для додаткового охолодження модулів ОЗП виробник передбачив окремий вентилятор на кронштейні. Тобто при їх агресивному розгоні не потрібно буде власноруч будувати якісь конструкції для відведення тепла.

Та й силова підсистема цієї плати явно розрахована на більш амбітні режими експлуатації значно потужніших процесорів, що у поєднанні з наявним асинхронним генератором робить її цікавим варіантом для оверклокерів.

Як бачимо, компанія ASUS врахувала відгуки користувачів та повернула замість Q-Release Slim фізичну кнопку Q-Release для спрощення виймання відеокарти. Також слід зазначити, що тепер і сам слот за будь-яких умов працюватиме у режимі PCIe 5.0 x16.

Тобто певні компроміси можуть виникнути лише при одночасному використанні другого слоту для високошвидкісних накопичувачів (M.2_2) та USB4 (Type-C) з інтерфейсної панелі. Але й тут передбачена можливість шляхом вимикання вищезгаданих USB4 отримати для слоту M.2 режим PCIe 5.0 x4.

На якість звуку скаржитися не доводилося, адже традиційно для моделей лінійки ROG STRIX маємо тут звукову систему на основі кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP.

Цікаво було побачити у BIOS материнської плати Essential Mode, що вдало балансує між звичними режимами за рахунок поєднання швидкого доступу до налаштувань розгону з відображенням важливої системної інформації.

Ну а у ефектності зовнішнього вигляду ASUS ROG STRIX X870E-E GAMING WIFI7 NEO точно не поступиться конкурентам за рахунок великої зони ілюмінації Polymo Lighting.

У підсумку, ASUS ROG STRIX X870E-E GAMING WIFI7 NEO орієнтована на геймерів, творців контенту та досвідчених користувачів, які хочуть не тільки повною мірою використати можливості поточних процесорів Ryzen, але й мати відчутний запас на майбутнє.

Переваги:

• великі радіатори, об’єднані тепловою трубкою на системі живлення, та масивний радіатор чипсета, що забезпечують платі високоефективне відведення тепла;
• 18 (110 А) + 2 (110 А) + 2 (80 А)-фазна схема живлення;
• одночасне використання світлодіодних діагностичних індикаторів і цифрового індикатора для відображення POST-кодів;
• наявність перемички CPU_OV та перемикача роботи PCIe;
• підсилений металевим кожухом слот для відеокарти, який також оснащений механізмом з кнопкою Q-Release;
• зручні фіксатори M.2 Q-Latch і Q-Slide;
• товсті радіатори на високошвидкісних накопичувачах, які до того ж оснащені безгвинтовим механізмом M.2 Q-Release;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• 5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) і Bluetooth 5.4;
• наявність п’яти слотів M.2, два з яких працюють у режимі PCIe 5.0 x4;
• посилені 8-контактні роз'єми ATX12V з індикатором некоректного під’єднання;
• два порти USB4 на інтерфейсній панелі;
• підтримка одним з USB 3.2 Gen 2 (Type-C) на інтерфейсній панелі PD/ PPS до 30 Вт;
• звукова підсистема на основі кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP;
• вісім конекторів для під’єднання вентиляторів та РСО;
• три роз'єми для підключення ARGB світлодіодних стрічок;
• виробником передбачено можливість додаткового охолодження модулів ОЗП;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 9600 МТ/с;
• обсяг мікросхеми ROM на платі збільшено до 64 МБ;
• один з найсучаснішій наборів портів на інтерфейсній панелі;
• велика зона ілюмінації Polymo Lighting.

Особливості:

• асинхронний генератор;
• дві корисні кнопки на платі, одна з яких може виконувати декілька функцій;
• Q-Connector для спрощення підключення нових РСО від ASUS.

Недоліки:

• використання слоту M.2_3 вимикатиме нижній слот PCI Express 4.0 x16 (x4);
• слот M.2_2 працює за замовчуванням у режимі PCIe 5.0 x2 для забезпечення функціонування наявних на інтерфейсній панелі USB4 (Type-C).
