Огляд материнської плати ASUS ROG Strix X570-I Gaming: топ для компактних систем

Однією з особливостей флагманського чіпсета AMD X570 стало збільшення з 6 до 15 Вт тепловиділення. Це спричинило за собою необхідність встановлення активного охолодження на чіпсет, що не викликає у виробників особливих складнощів у разі з повнорозмірними материнськими платами. Якщо ж йдеться про Mini-ITX, особливо про флагманські моделі з багатим оснащенням, то тут інженерам доводиться придумувати цікаві виходи з ситуації, що склалася.

ASUS ROG Strix X570-I Gaming

Одним з яскравих прикладів цього є флагманська материнська плата ASUS ROG Strix X570-I Gaming. Інженерам довелося проявити всю свою кмітливість, щоб вмістити на компактній друкованій платі настільки значне оснащення. Давайте ж познайомимося з цим флагманом ближче і за традицією почнемо з докладних ТТХ.

Специфікація

Модель

ASUS ROG Strix X570-I Gaming

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 3-го та 2-го поколінь / AMD Ryzen 1-го та 2-го поколінь з графікою Radeon Vega

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen), DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen з графікою Radeon Vega)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 x4)

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11 a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200, 2,4 / 5 ГГц, до 2,4 Гбіт/с)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблоку СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Активне охолодження чіпсета

Активне охолодження елементів підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1

3 х USB 3.2 Gen 2 Type-A

1 х USB 3.2 Gen 2 Type-C

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

1 x USB 2.0

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG Strix X570-I Gaming ASUS ROG Strix X570-I Gaming

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG Strix. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей.

ASUS ROG Strix X570-I Gaming

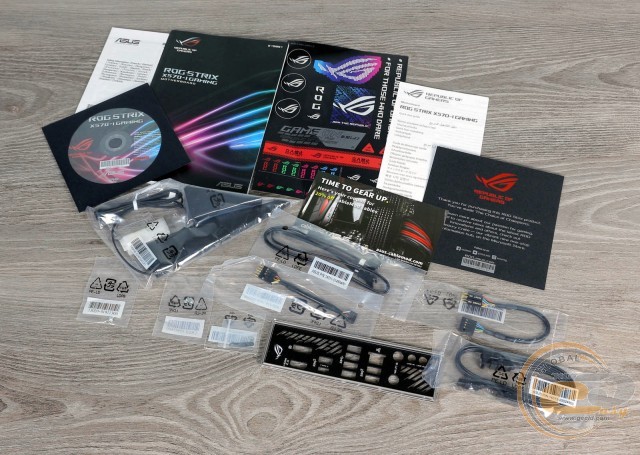

Комплект постачання повністю відповідає високому рівню плати. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:

  • два кабелі SATA;
  • кріпильні гвинти для кріплення накопичувачів M.2;
  • кронштейн для накопичувача M.2;
  • заглушку інтерфейсної панелі;
  • подовжувач для підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG Strix X570-I Gaming

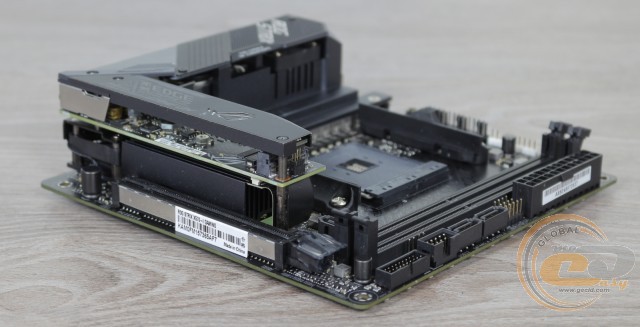

В основі ASUS ROG Strix X570-I Gaming використовується друкована плата чорного кольору формату Mini-ITX (170 x 170 мм). Аналогічний колір переважає і в оформленні, а невелику різноманітність вносять темно-сірі радіатори. У цілому дизайн вийшов строгим і стильним - він напевно сподобається більшості користувачів.

З цікавих особливостей в очі відразу кидається пара значних і оригінальних конструкцій в області інтерфейсної панелі і в нижній частині друкованої плати.

Перша являє собою досить масивний радіатор з невеликим вентилятором. На охолодженні блока VRM виробник явно не економив.

ASUS ROG Strix X570-I Gaming

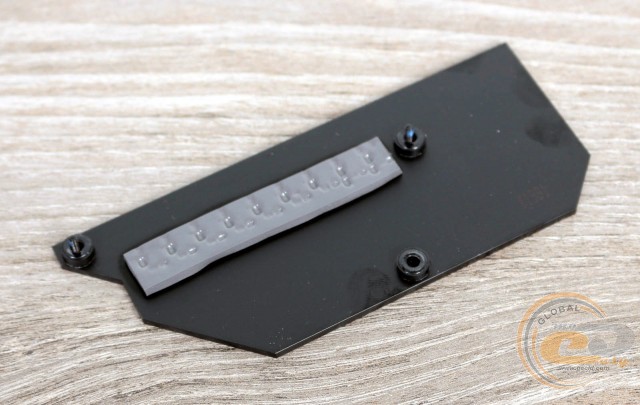

Для більшої надійності радіатор фіксується пластиною жорсткості на звороті друкованої плати, яка за сумісництвом відводить тепло від розташованих там елементів підсистеми живлення.

ASUS ROG Strix X570-I Gaming

Ще більш цікаво виглядає система охолодження чіпсета. Вона також має радіатор із ребрами, доповнений тепловою трубкою. Для активного охолодження використовується невеликий вентилятор. Номінальна довговічність його підшипника складає 60 000 годин (майже 7 років безперервної роботи).

Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 45°C;
  • радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 42°C);
  • елементи підсистеми живлення у верхній частині плати - 41°C (при розгоні - 42°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG Strix X570-I Gaming

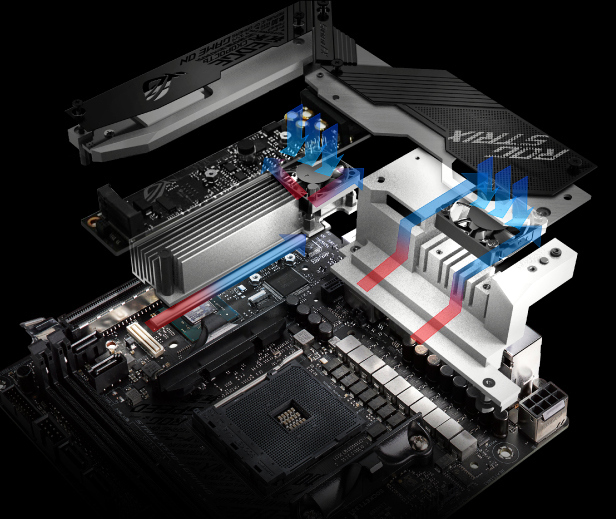

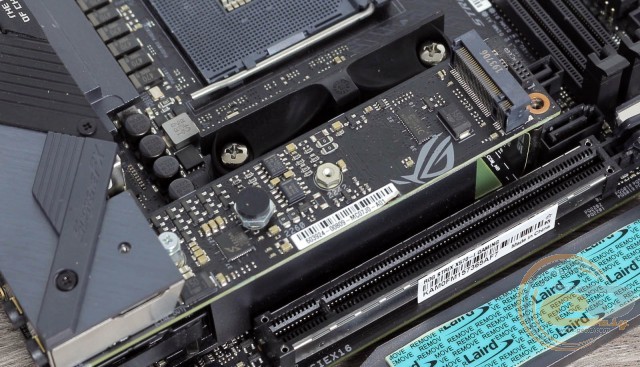

У зв'язку з недоліком вільного простору, згадана вище конструкція одночасно є ще й звуковою підсистемою і одним з двох інтерфейсів M.2 з масивним радіатором зверху. Він покликаний відводити тепло від накопичувача, щоб уникнути його троттлінга і зниження швидкості роботи.

ASUS ROG Strix X570-I Gaming

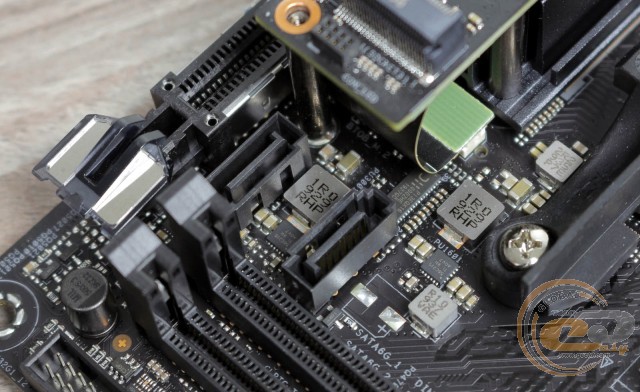

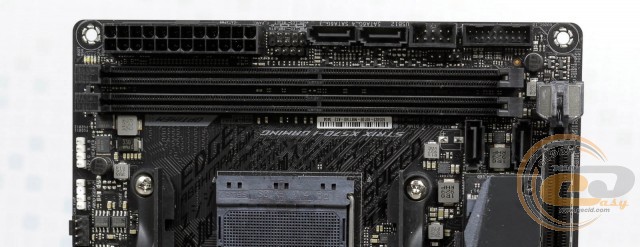

Під час збірки та тестування претензія виникла лише до розташування двох портів SATA між DIMM-слотами і PCI Express x16. До них складно дістатися після встановлення габаритного кулера, відеокарти і модулів пам'яті.

ASUS ROG Strix X570-I Gaming

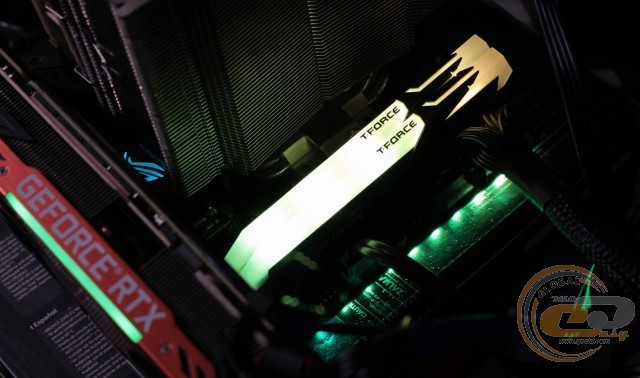

LED-підсвічування оснащений тільки радіатор охолодження накопичувача M.2 і правий край друкованої плати, де розпаяні дванадцять світлодіодів. Також є колодки підключення світлодіодних стрічок.

ASUS ROG Strix X570-I Gaming

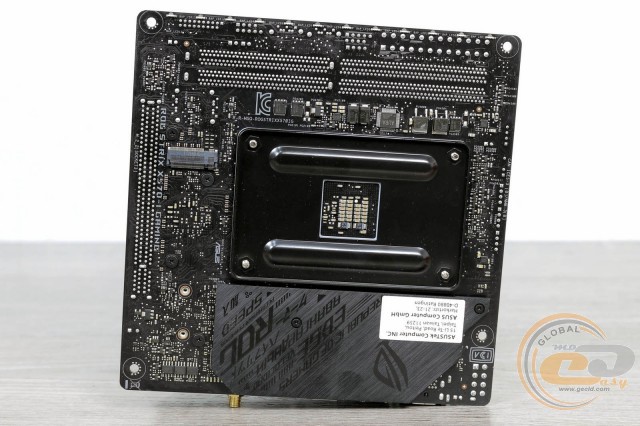

На зворотному боці друкованої плати в очі відразу кидаються опорні пластини під роз'ємом процесора і підсистемою його живлення. А ще тут притулився другий слот M.2 і низка інших мікросхем, тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

ASUS ROG Strix X570-I Gaming

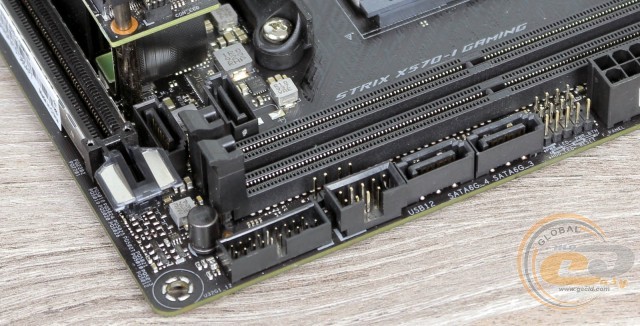

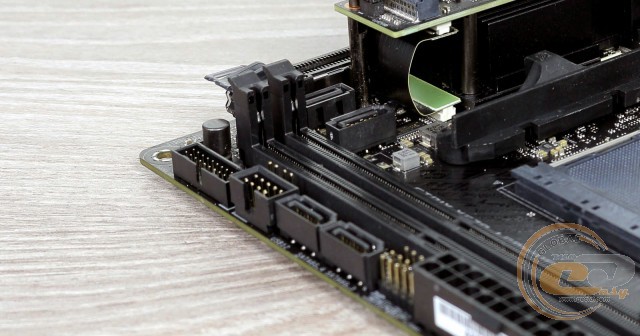

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і дві колодки для виносних панелей із портами USB.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0 і шести USB 3.2 Gen 1 (чотирьох зовнішніх і двох внутрішніх). А ще є чотири високошвидкісних USB 3.2 Gen 2 на інтерфейсній панелі, один з яких виконаний у форматі USB Type-C.

ASUS ROG Strix X570-I Gaming

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.

ASUS ROG Strix X570-I Gaming

Системна плата ASUS ROG Strix X570-I Gaming оснащена тільки двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Максимальна частота планок не повинна перевищувати 4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen із графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

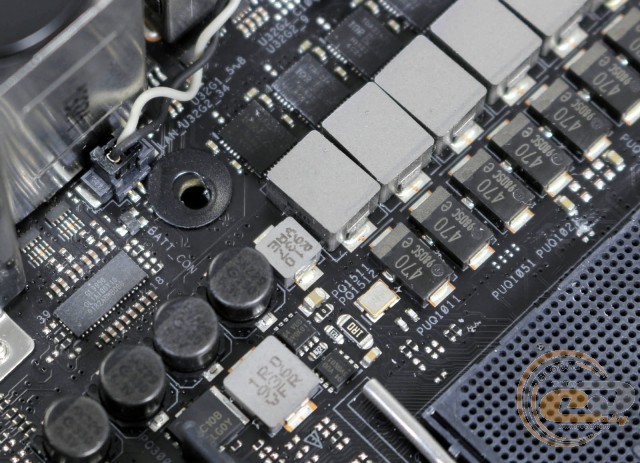

Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються мікросхеми від International Rectifier, ферритові дроселі і тантал-полімерні конденсатори.

ASUS ROG Strix X570-I Gaming

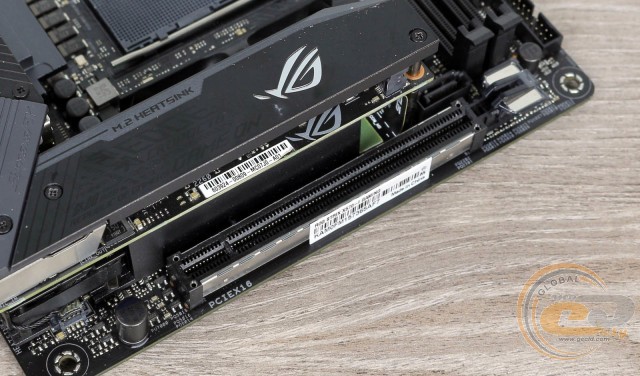

Можливості розширення функціональності материнської плати ASUS ROG Strix X570-I Gaming традиційно для Mini-ITX представлені тільки одним слотом PCI Express 4.0 x16.

ASUS ROG Strix X570-I Gaming

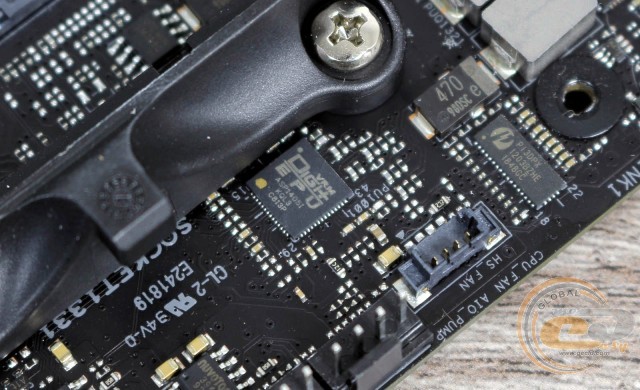

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R, яка управляє роботою вентиляторів і забезпечує моніторинг.

ASUS ROG Strix X570-I Gaming

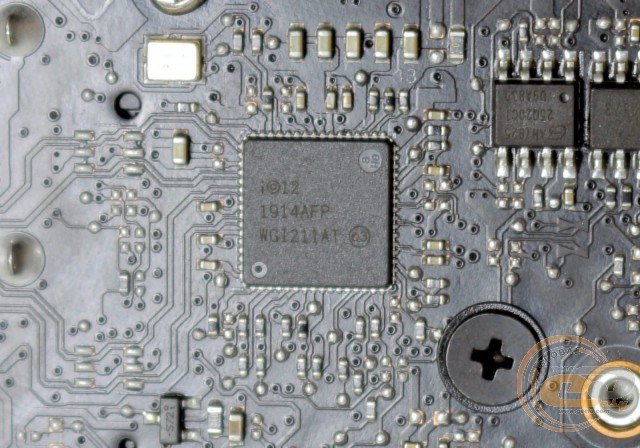

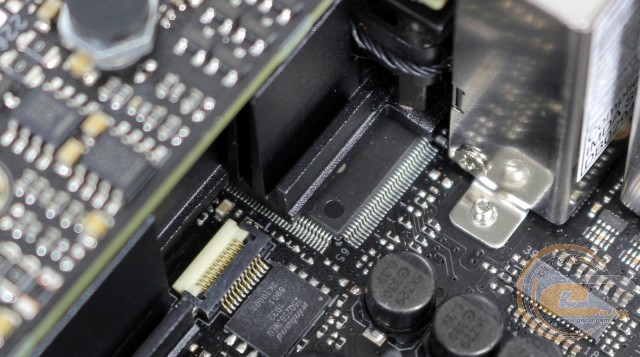

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst V.

ASUS ROG Strix X570-I Gaming

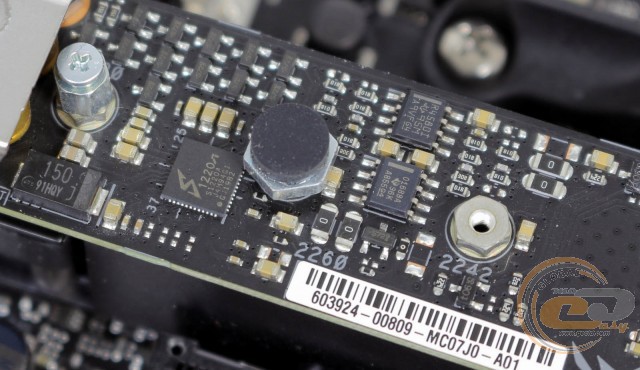

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.
