Огляд материнської плати ASUS ROG STRIX X570-E GAMING: флагман лінійки

Процесори AMD Ryzen третього покоління за півроку продажів встигли здобути народну любов і популярність. Особливо це стосується дуже затребуваної моделі AMD Ryzen 5 3600, яка займає перші рядки в рейтингах популярних товарів в багатьох інтернет-магазинах.

А ось з новими материнськими платами ситуація не настільки цікава. Якщо ви хочете в повній мірі скористатися перевагами платформи Socket AM4, то вибір обмежений материнськими платами на флагманському AMD X570. З чуток, виробництво доступніших і масових AMD B550 і A520 почнеться до кінця першого кварталу. Якщо ви підбираєте нову материнську плату і хочете заощадити, то краще почекати весни або взяти модель на базі чіпсетів серії AMD 300 або 400. Нам же залишається тільки знайомити вас із флагманськими рішеннями різних виробників.

ASUS ROG STRIX X570-E GAMING

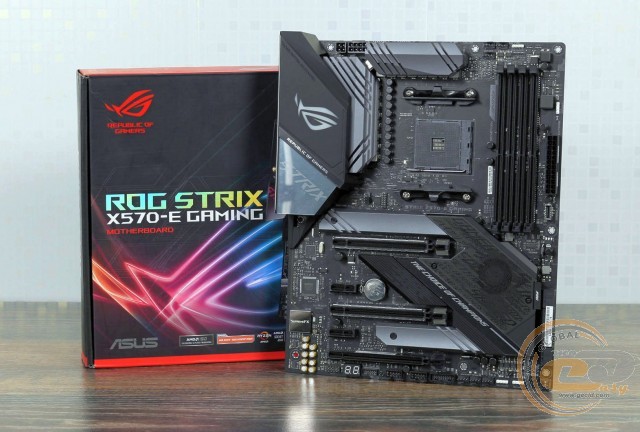

Сьогодні ми поговоримо про модель ASUS ROG STRIX X570-E GAMING. Її покупка обійдеться вам приблизно в $340 - 350. Давайте поглянемо, що цікавого пропонує виробник у цьому ціновому сегменті, і чи відповідає флагман своїй ціні.

Специфікація

Модель

ASUS ROG STRIX X570-E GAMING

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

3-е і 2-е покоління AMD Ryzen / 1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen), DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

2 x PCI Express 4.0 / 3.0 x16 (x8 + x8 для AMD Ryzen 3-го і 2-го покоління, x8 + x0 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 4.0 x4

2 x PCI Express 4.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA та PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA та PCIe 3.0 x4)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

1 x Realtek RTL8125-CG (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6 AX200 (802.11 a/b/g/n/ac/ax, 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8- канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

1 х роз'єм для вентилятора M.2

Охолодження

Активне охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x RJ45

7 x USB 3.2 Gen 2 Type-A

1 х USB 3.2 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 2

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x NODE

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG STRIX X570-E GAMING ASUS ROG STRIX X570-E GAMING

Материнська плата постачається в звичній картонній коробці з хорошим інформаційним наповненням. На її боках можна знайти ключові особливості і технічні характеристики продукту.

ASUS ROG STRIX X570-E GAMING

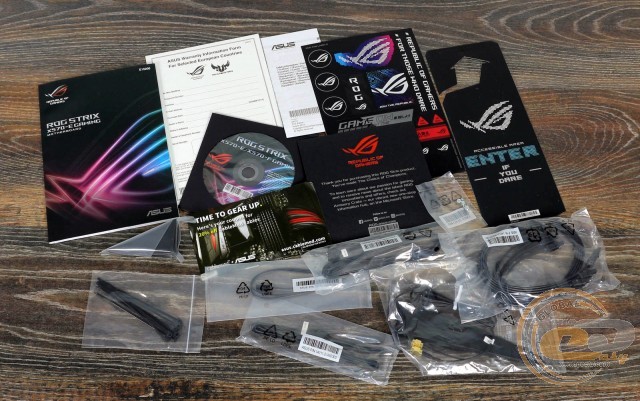

У коробці ми виявили широкий набір аксесуарів:

  • диск із ПЗ;
  • комплект паперової документації;
  • чотири SATA-шлейфи;
  • набір наклейок;
  • антену бездротових інтерфейсів;
  • температурний датчик;
  • стяжки для дротів;
  • дверний хенгер;
  • набір гвинтів для кріплення M.2-накопичувачів;
  • пару кабелів для підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG STRIX X570-E GAMING

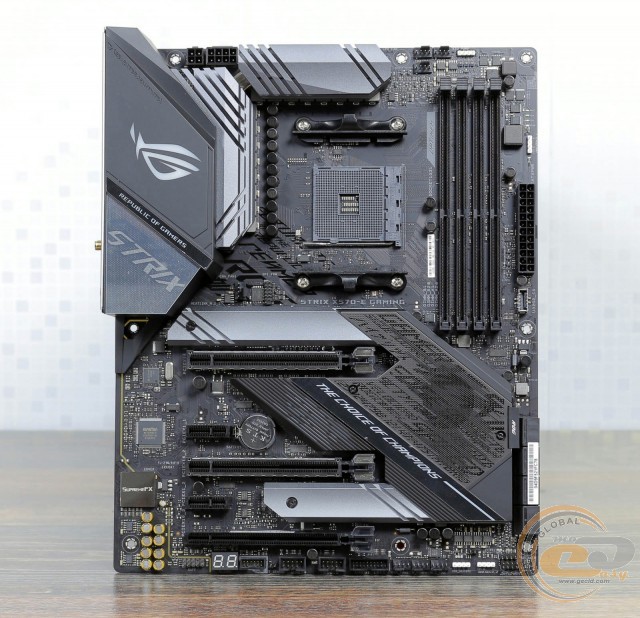

Материнська плата ASUS ROG STRIX X570-E GAMING виконана на текстоліті чорного кольору в форматі ATX (305 x 244 мм). Її оформлення припаде до душі аматорам стильних і строгих рішень. З цікавих моментів виділимо захисні кожухи в центральній частині і над інтерфейсною панеллю, а також наявність двох радіаторів охолодження M.2-накопичувачів.

ASUS ROG STRIX X570-E GAMING

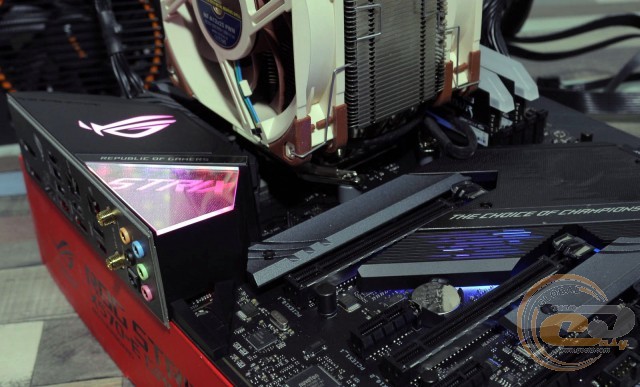

Не обійшлося і без LED-підсвічування, якою оснащені обидва згаданих вище кожуха. Також в наявності є відразу чотири колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS ROG STRIX X570-E GAMING

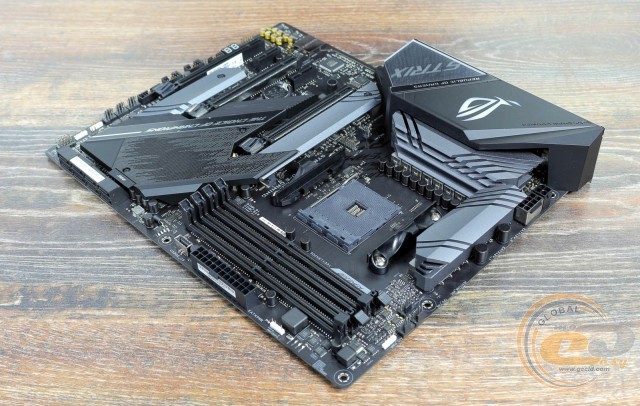

Компонування набортних елементів виконане на вищому рівні і ніяких проблем зі збіркою системи на основі даної моделі у вас не виникне.

ASUS ROG STRIX X570-E GAMING

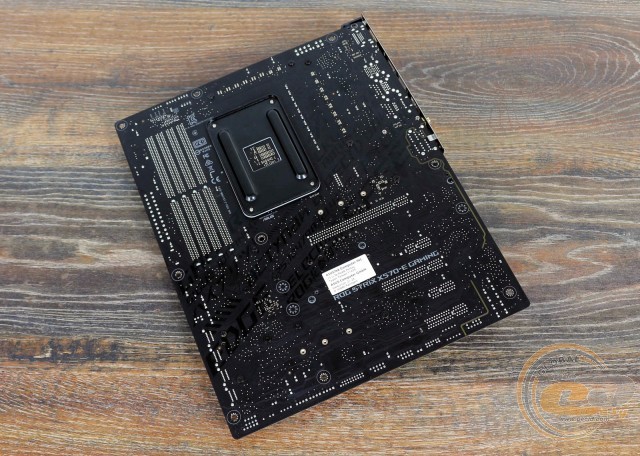

Глянувши на зворотний бік друкованої плати, виділимо лише опорну пластину процесорного роз'єму і гвинти кріплення радіаторів.

ASUS ROG STRIX X570-E GAMING

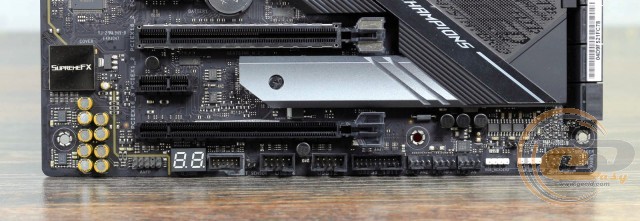

У нижній частині пристрою розташовані елементи: колодка підключення аудіо роз'ємів передньої панелі, діагностичний LED-індикатор, порт NODE, джампер для скидання CMOS, роз'єми підключення світлодіодних стрічок і температурного датчика, а також колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації чотирьох портів USB 2.0 і одну для двох USB 3.2 Gen 1.

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

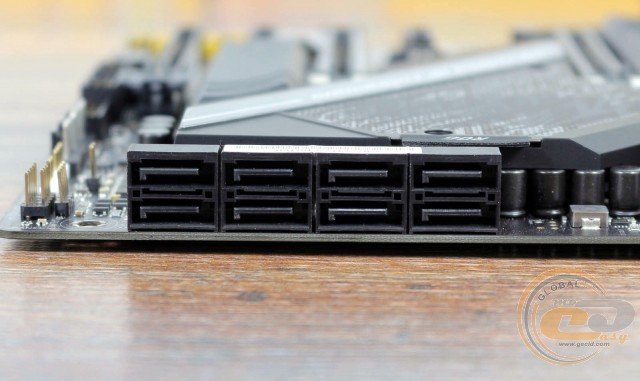

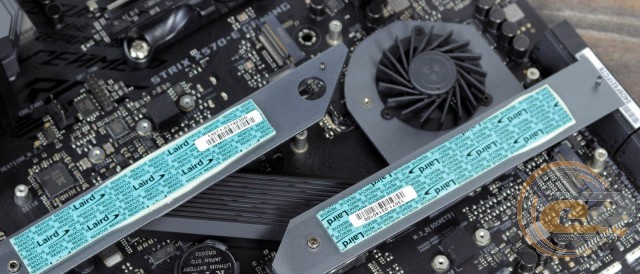

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і вісьмома портами SATA 6 Гбіт/с.

ASUS ROG STRIX X570-E GAMING

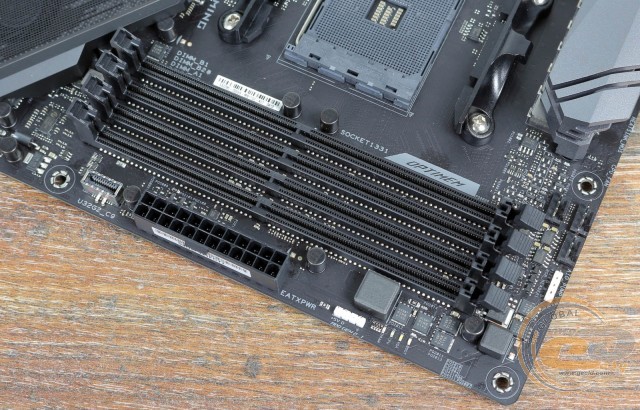

Системна плата ASUS ROG STRIX X570-E GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen із графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку підключення виносної панелі з USB 3.2 Gen 2. Усього на платі реалізована підтримка дев'яти інтерфейсів USB 3.2 Gen 2: одного внутрішнього і восьми зовнішніх.

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

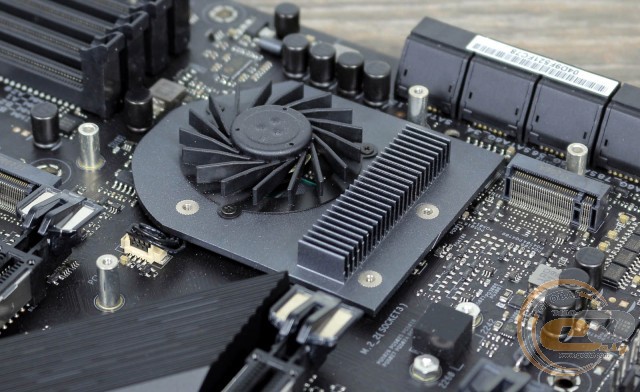

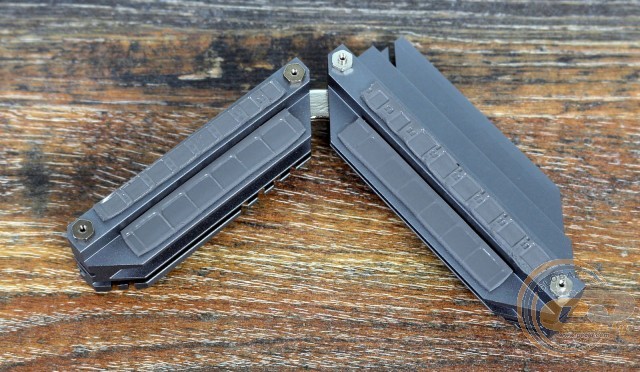

Система охолодження містить активний кулер на чіпсеті і пару алюмінієвих радіаторів із тепловою трубкою на елементах підсистеми живлення. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсету - 32°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 42°C (при розгоні - 45°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 39°C (при розгоні - 42°C).

Отримані результати вказують на хорошу ефективність роботи встановленої системи охолодження. Ніяких проблем із перегрівом у вас не буде.

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

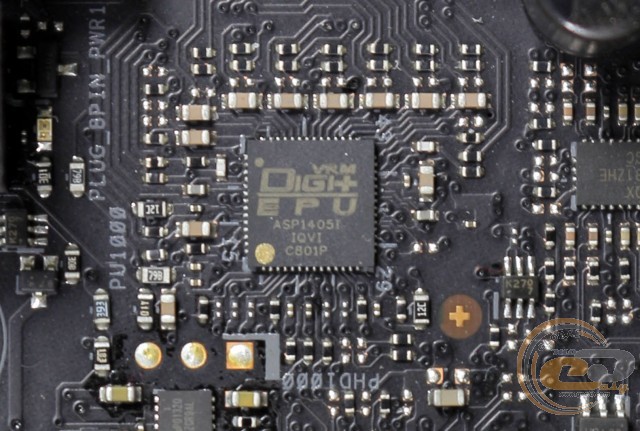

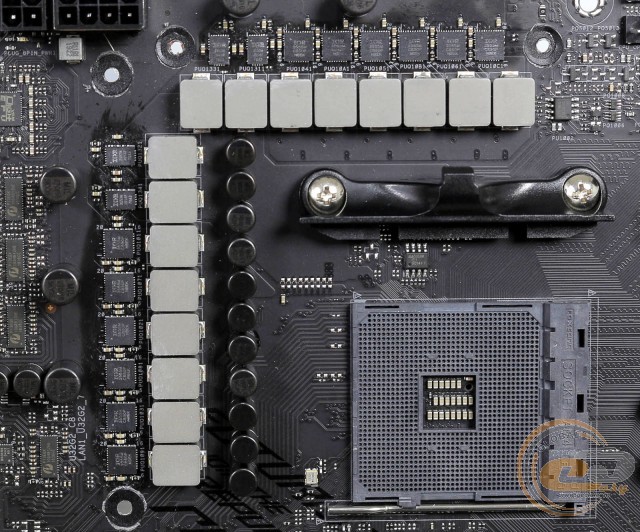

Живлення процесора здійснюється за 12+4-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми IR 3555M і 3553M.

ASUS ROG STRIX X570-E GAMING

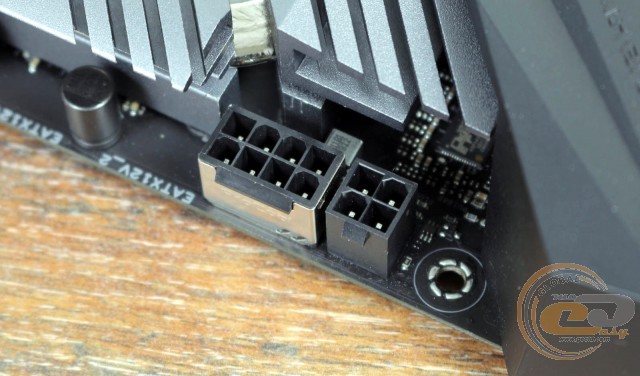

Якщо до посилених слотів для відеокарт всі давно звикли, то ASUS ROG STRIX X570-E GAMING може похвалитися ще й посиленим 8-контактним роз'ємом живлення ATX12V. Поруч з ним знаходиться додаткова 4-контактна колодка.

ASUS ROG STRIX X570-E GAMING

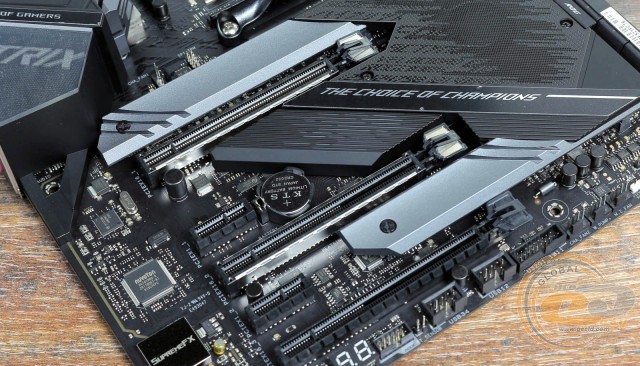

Для розширення функціональності є п'ять слотів:

  1. PCI Express 4.0 / 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 4.0 x1;
  3. PCI Express 4.0 / 3.0 x16 (у режимі х8 або х0);
  4. PCI Express 4.0 x1;
  5. PCI Express 4.0 x16 (у режимі х4).

До процесора підключені два верхніх роз'єми PCIe 4.0 x16 із посиленою конструкцією. Вони і ділять між собою доступні 16 ліній (для AMD Ryzen із графікою Radeon Vega слоти працюють у режимі x8+x0). У режим PCIe 4.0 вони переходять лише в парі з чіпами AMD Ryzen третього покоління. В інших випадках активується PCIe 3.0. А ось інші слоти використовують чіпсетні лінії, тому вони завжди будуть працювати в режимі PCIe 4.0.
