Огляд і тестування материнської плати ASUS ROG STRIX X470-F GAMING: повний комплект

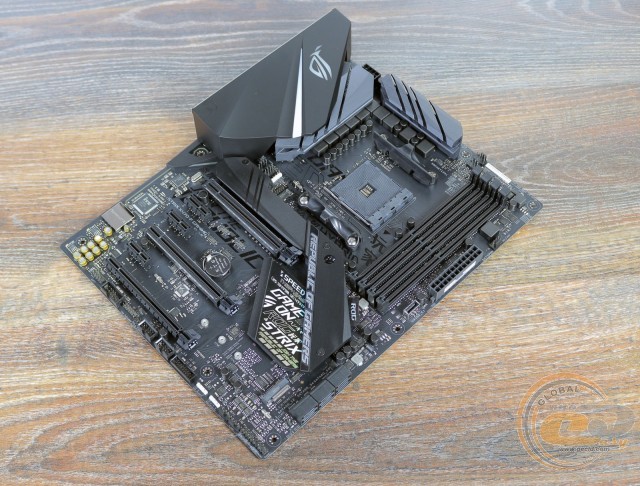

Материнські плати на новому флагманському чіпсеті AMD X470 ще не встигли повною мірою заповнити ринок, тому з вибором моделі з потрібною вам функціональністю можуть виникнути невеликі проблеми. Наприклад, у популярній геймерській лінійці ROG STRIX формату ATX на поточний момент у продажі можна знайти тільки ASUS ROG STRIX X470-F GAMING, про яку ми і поговоримо в даному огляді.

ASUS ROG STRIX X470-F GAMING

Вона отримала дуже вдале поєднання практично флагманського оснащення (за винятком підтримки бездротових інтерфейсів), суворого і приємного дизайну, а також цілого розсипу цікавих доробок. Давайте ж розберемося в можливостях новинки, і з'ясуємо, чи заслуговує вона вашої уваги.

Специфікація

Модель

ASUS ROG STRIX X470-F GAMING

Чіпсет

AMD X470

Процесорний роз'єм

Socket AM4

Підтримка процесорів

CPU и APU AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою  до DDR4-3600 МГц (AMD Ryzen 2-го покоління), DDR4-3400 МГц (APU AMD Ryzen і AMD Ryzen 1-го покоління) або DDR4-2400 МГц (AMD A/Athlon)

Слоти розширення

2 x PCI Express 3.0 x16 (AMD Ryzen: x8+x8, AMD Ryzen з графікою Radeon Vega / AMD A / Athlon: x8+x0)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

5 x USB 3.1 Gen 1 Type-A

1 х USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.0, SM BIOS 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX X470-F GAMING ASUS ROG STRIX X470-F GAMING

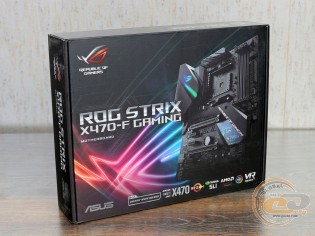

Новинка постачається у традиційній для лінійки ROG STRIX картонній упаковці, оформленій переважно в темних тонах.

ASUS ROG STRIX X470-F GAMING

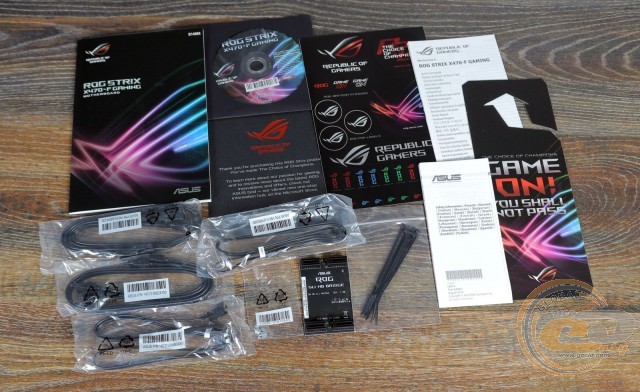

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наклейок для кабелів;
  • одноразові стяжки для кабелів;
  • дверний хенгер;
  • набір гвинтів для кріплення M.2-накопичувача;
  • кабелі для підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG STRIX X470-F GAMING

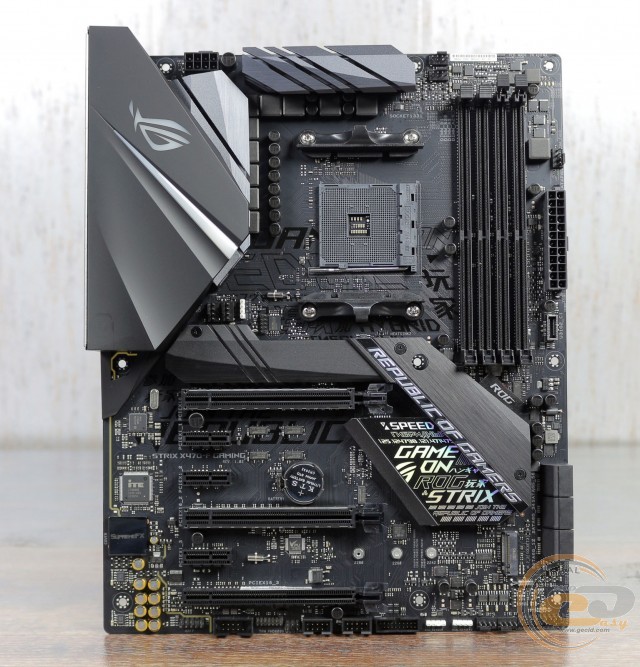

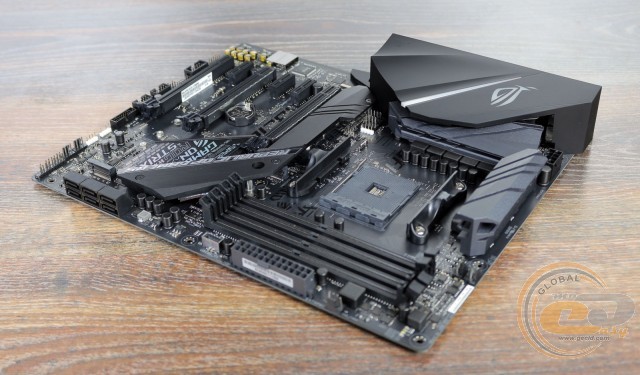

Дизайн лінійки ROG STRIX зазнав невеликі зміни в порівнянні з моделями на AMD X370, які укладаються у новому радіаторі охолодження чіпсета. Завдяки світловідбиваючим написам навіть у вимкненому стані материнська плата виглядає досить привабливо. В іншому ж перед нами традиційне високорівневе рішення від ASUS на чорній друкованій платі і з звичними радіаторами охолодження елементів підсистеми живлення. З цікавих деталей відзначимо наявність радіатора охолодження M.2-накопичувача, встановлену заглушку інтерфейсної панелі і захисний кожух над нею.

ASUS ROG STRIX X470-F GAMING

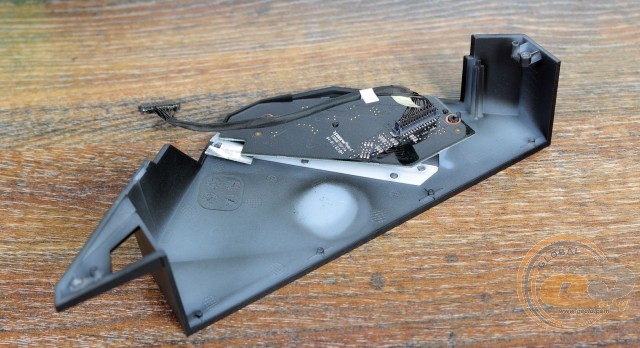

Надати вигляду платі акцентів кольору допоможе фірмова система LED-підсвічування ASUS AURA Sync, яка має світлодіоди у пластиковому захисному кожусі над інтерфейсною панеллю і три колодки для зовнішніх стрічок. Більш того, тепер ASUS AURA Sync може синхронізуватися з лампами Philips Hue, тому бажаючі зможуть оформити освітлення всієї кімнати в єдиному стилі з ПК.

ASUS ROG STRIX X470-F GAMING

Компонування набортних елементів виконане на вищому рівні і ніяких проблем зі складанням системи на основі ROG STRIX X470-F GAMING у вас не виникне. Особливо радує використання DIMM-слотів із засувками з одного боку і кутових SATA-роз'ємів.

ASUS ROG STRIX X470-F GAMING

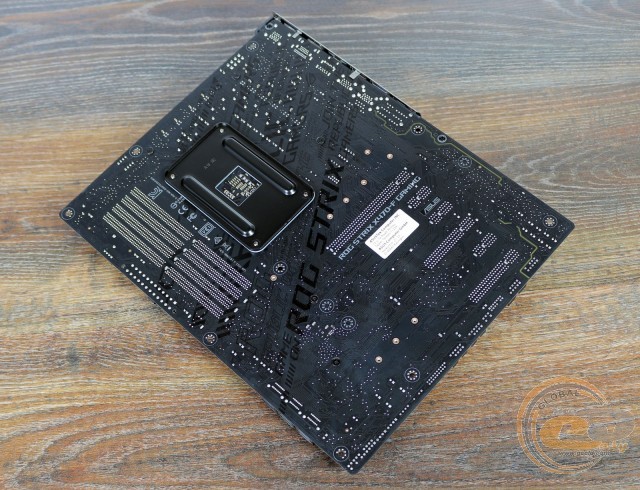

Глянувши на зворотний бік друкованої плати, можемо відзначити лише опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ASUS ROG STRIX X470-F GAMING

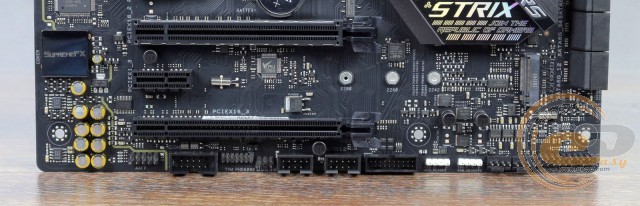

У нижній частині новинки розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM і TPM, джампер для скидання CMOS, роз'єми для підключення світлодіодних стрічок і температурного датчика, а також колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0 і восьми USB 3.1 Gen 1: двох внутрішніх і шести на інтерфейсній панелі.

ASUS ROG STRIX X470-F GAMING

ASUS ROG STRIX X470-F GAMING

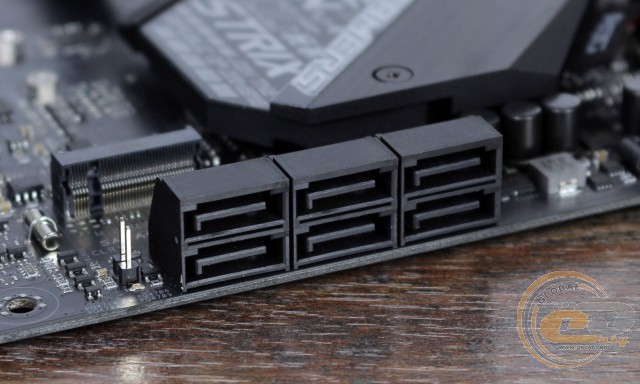

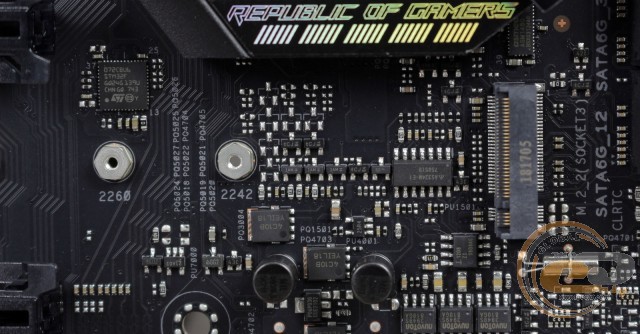

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Через нестачу вільних чіпсетних ліній другий M.2 («M.2_2») буде працювати в SATA-режимі в разі встановлення плати розширення в один зі слотів PCI Express 2.0 x1 («PCIEX1_1» або «PCIEX1_3»).

ASUS ROG STRIX X470-F GAMING

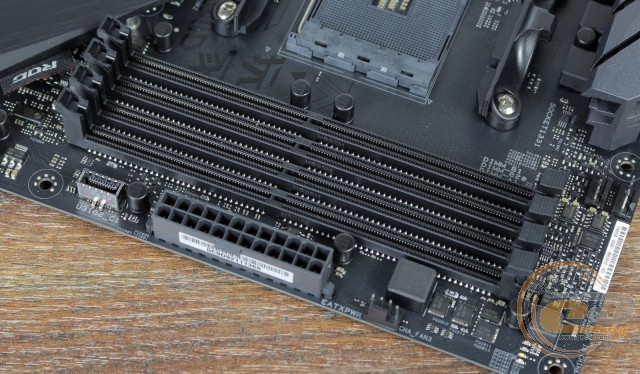

Системна плата ROG STRIX X470-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3600 МГц (AMD Ryzen 2-го покоління), до 3400 МГц (AMD Ryzen 1-го покоління і APU AMD Ryzen) або до 2400 МГц (AMD A/AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Усього на платі за допомогою чіпсета і контролерів ASMedia ASM1142 реалізована підтримка трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.

ASUS ROG STRIX X470-F GAMING

ASUS ROG STRIX X470-F GAMING

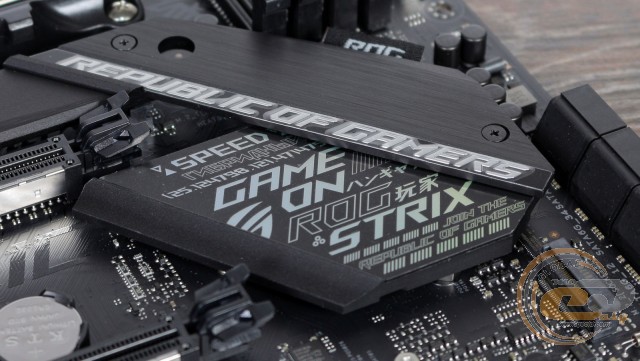

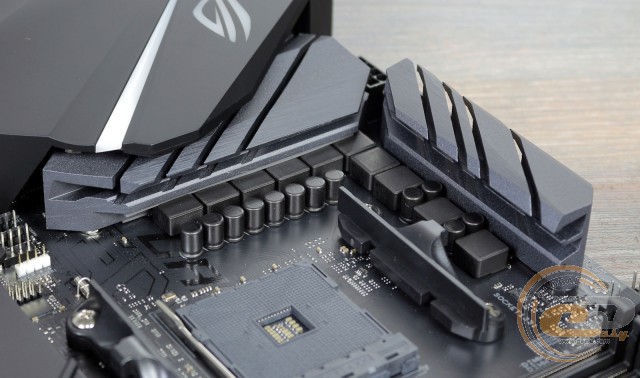

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 36°C (при розгоні - 36°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 42°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 55°C (при розгоні - 65°C);
  • дроселі підсистеми живлення - 61°C (при розгоні - 67,2°C).

Отримані результати дійсно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX X470-F GAMING

ASUS ROG STRIX X470-F GAMING

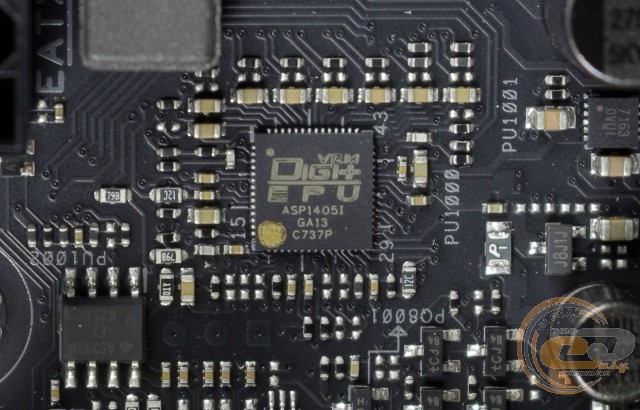

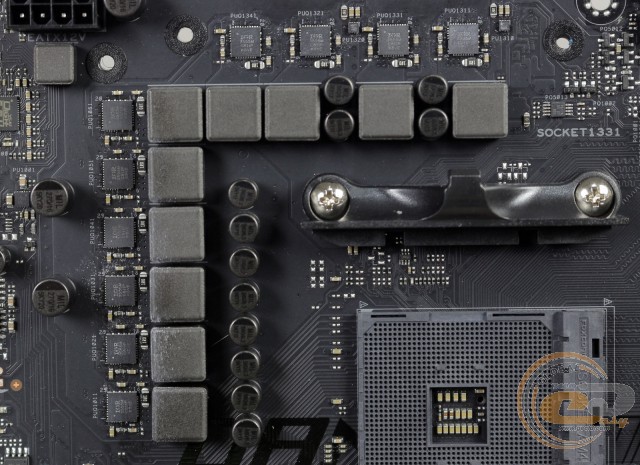

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми IR3555M.

ASUS ROG STRIX X470-F GAMING

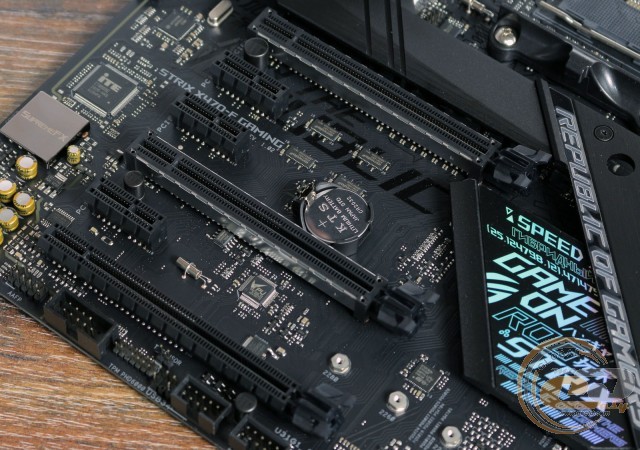

Для розширення функціональності у користувача є в розпорядженні шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8 або х0);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені тільки два (із посиленою конструкцією), які і ділять між собою всі доступні 16 процесорних ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). Третій слот PCIe x16 підключений до чіпсету і використовує тільки 4 лінії.

При встановленні одного із процесорів AMD Ryzen із графікою Radeon Vega / AMD A / AMD Athlon пропускна здатність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот і зовсім буде відключений.

Також у зв'язку з нестачею вільних чіпсетних ліній роз'єм PCI Express 2.0x16 ділить пропускну здатність із двома PCI Express 2.0 x1 («PCIEX1_1» і «PCIEX1_3»).
