Огляд і тестування материнської плати ROG STRIX X299-E GAMING: збалансований топ

Компанія ASUS продовжує радувати своїх шанувальників різноманітністю модельного ряду для платформи Socket LGA2066. Не так давно ми вже встигли вас познайомити з доволі цікавим рішенням ROG STRIX X299-XE GAMING, а цього разу прийшла черга поговорити про її трохи доступнішу модифікацію.

ROG STRIX X299-E GAMING

ROG STRIX X299-E GAMING була представлена однією з перших на чіпсеті Intel X299. Може здатися, що вона є практично повним аналогом ROG STRIX X299-XE GAMING. Давайте ж розберемося в їх відмінностях і з'ясуємо, в якому випадку варто купувати ту чи іншу модель.

Специфікація

Модель

ROG STRIX X299-E GAMING

Чіпсет

Intel X299

Процесорний роз'єм

Socket LGA2066

Підтримка процесорів

Intel Core X сімейств Intel Skylake-X і Kaby Lake-X

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4133 МГц (6-ядерні Intel Core X і вище) або

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц (4-ядерні Intel Core X)

Слоти розширення

3 x PCI Express 3.0 x16

44 ліній

28 ліній

16 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+x1

х16

х8+х8

х8+х8+x1

2 x PCI Express 3.0 x4

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

8 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальний кодек Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

1 х роз'єм підключення додаткового вентилятора охолодження накопичувачів M.2 (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 х кнопка «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.1 Gen 1 з підтримкою підключення чотирьох USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG STRIX X299-E GAMING ROG STRIX X299-E GAMING

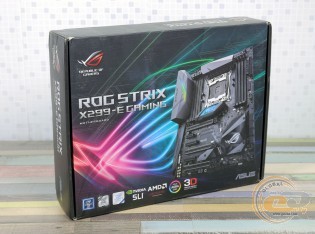

Дана модель потрапляє до рук покупця в картонній коробці з уже добре нам знайомим оформленням, виконаним переважно в темних тонах і з кольоровим логотипом серії на лицьовій стороні. Відзначимо й відмінне інформаційне наповнення упаковки, яке повністю відображає ключові переваги й технічні характеристики материнської плати.

ROG STRIX X299-E GAMING

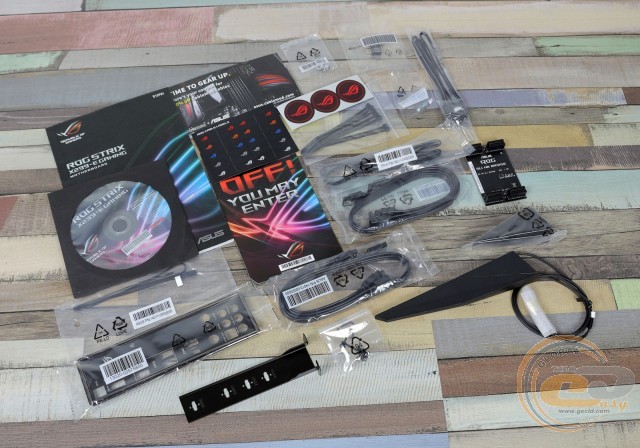

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • набір паперової документації;
  • дверний хенгер;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфа;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок для кабелів;
  • набір гвинтиків для M.2-накопичувачів;
  • набір термодатчиків;
  • скобу вертикального кріплення M.2-накопичувача;
  • комбіновану антену Wi-Fi і Bluetooth;
  • кабель підключення світлодіодної стрічки;
  • кріплення для роздрукованих на 3D-принтері компонентів.

Як бачимо, ROG STRIX X299-E GAMING постачається без світлодіодної стрічки і 40-мм вентилятора, в усьому ж іншому комплект аксесуарів не відрізняється.

Дизайн і особливості плати

ROG STRIX X299-E GAMING

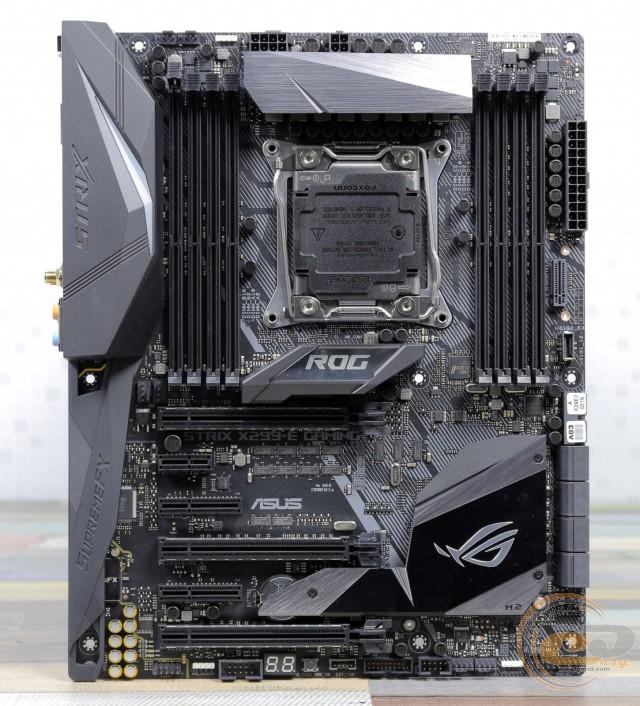

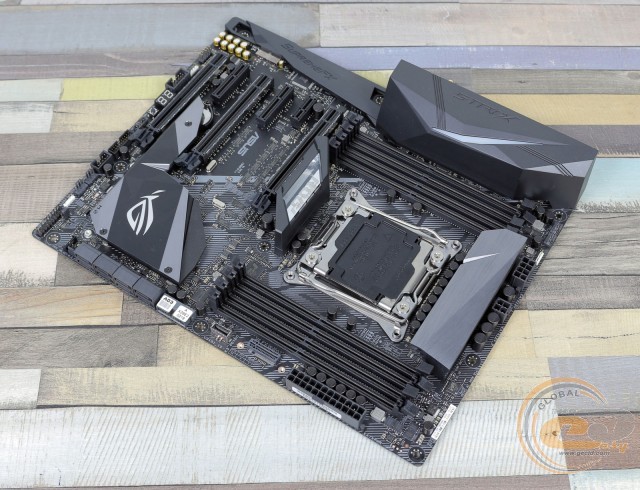

Зовні дана модель є практично повним аналогом розглянутої раніше ROG STRIX X299-XE GAMING. Відрізняються лише радіатори охолодження елементів підсистеми живлення: у дорожчої плати з індексом «XE» даний елемент має ребра й пару отворів для кріплення комплектного 40-мм вентилятора. В усьому ж іншому перед нами все та ж модель у строгому дизайні, виконаному в темних тонах.

ROG STRIX X299-E GAMING

Також є і система підсвічування ASUS AURA Sync, яка відповідає за роботу світлодіодів, розташованих у кожусі над інтерфейсною панеллю і в центральній частині плати.

ROG STRIX X299-E GAMING

До компонування набортних елементів і зручності складання претензій у нас не виникло, адже всі порти й роз'єми розташовані на оптимальних місцях, а DIMM-слоти обладнані засувками дише з одного боку.

ROG STRIX X299-E GAMING

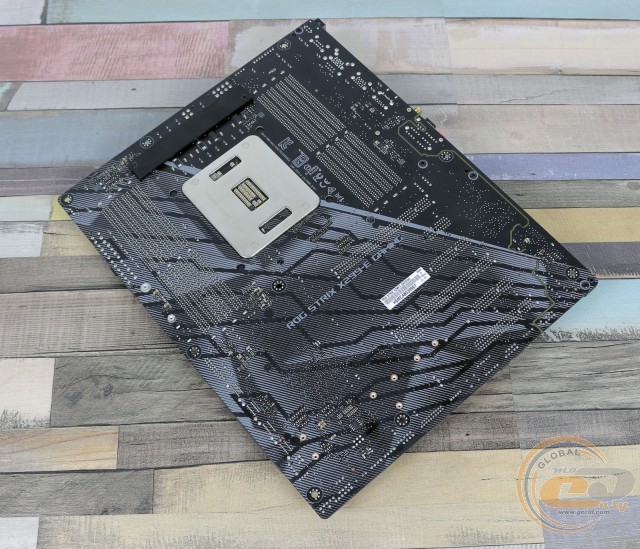

На звороті плати знаходиться не лише звична опорна пластина процесорного роз'єма й гвинти кріплення радіаторів системи охолодження, але й низькопрофільний радіатор на елементах підсистеми живлення.

ROG STRIX X299-E GAMING

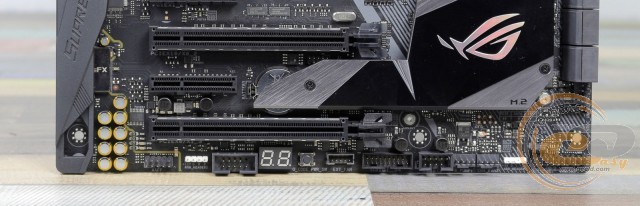

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, роз'єм підключення світлодіодної стрічки, порт COM, діагностичний LED-індикатор, кнопка «Ввімкнення», роз'єми підключення вентиляторів, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB: одну для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі реалізовано підтримку двох внутрішніх і двох зовнішніх інтерфейсів USB 2.0, восьми USB 3.1 Gen 1 (чотирьох внутрішніх і чотирьох зовнішніх) і трьох USB 3.1 Gen 2 (одного внутрішнього і двох зовнішніх).

ROG STRIX X299-E GAMING

ROG STRIX X299-E GAMING

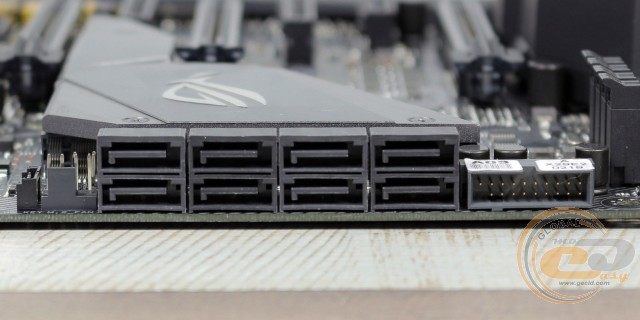

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і вісьмома портами SATA 6 Гбіт/с. З огляду на недостатню кількість вільних чіпсетний ліній, інтерфейс M.2 («M.2_1») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с («SATA6G_1»).

ROG STRIX X299-E GAMING

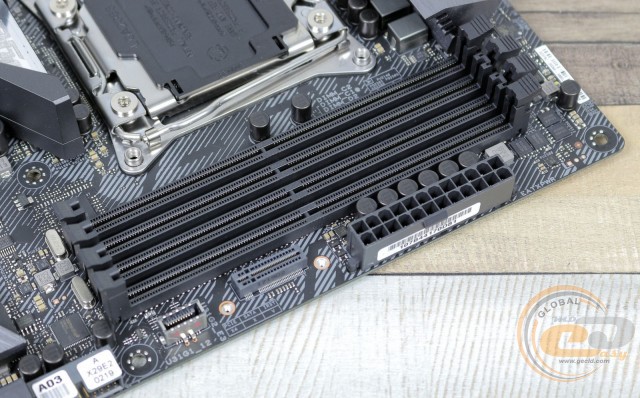

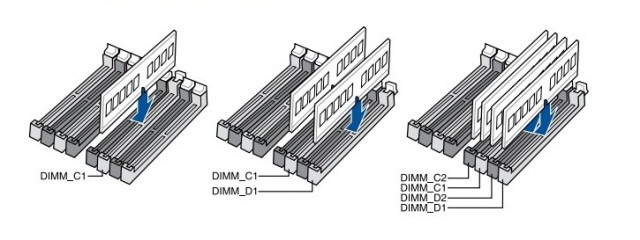

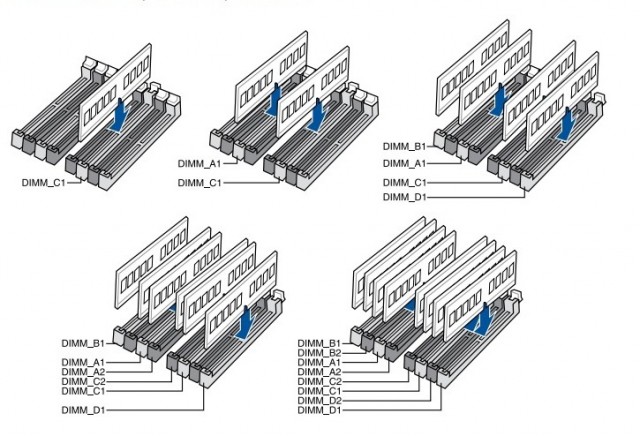

ROG STRIX X299-E GAMING оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Для реалізації одного з багатоканальних режимів планки необхідно встановлювати за однією з наступних схем.

ROG STRIX X299-E GAMING

ROG STRIX X299-E GAMING

У разі встановлення одного з чотириядерних процесорів серії Intel Core X, працюватимуть лише праві чотири DIMM-слоти. Відповідно, максимальний об'єм пам'яті сягає 64 ГБ. Якщо ж використовується модель з 6 ядрами або більше, максимальний об'єм підвищується до 128 ГБ.
Додатково відзначимо розташований на правій стороні друкованої плати другий інтерфейс M.2 Socket 3 c вертикальною орієнтацією, другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1 і колодку USB 3.1 Gen 2.

ROG STRIX X299-E GAMING

ROG STRIX X299-E GAMING

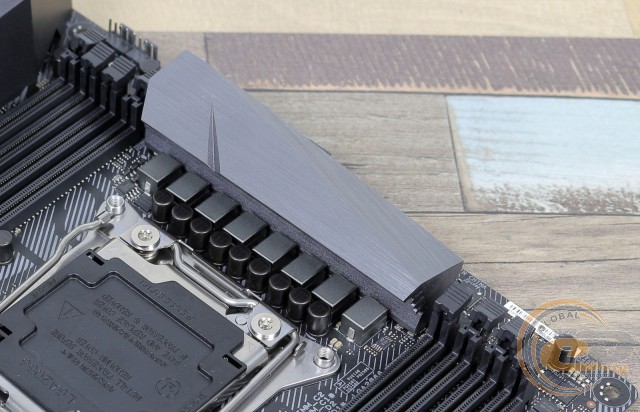

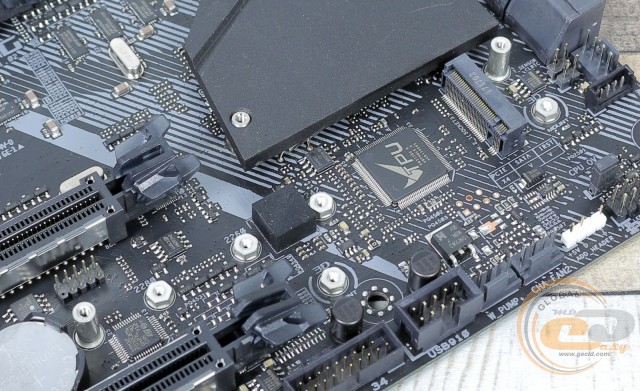

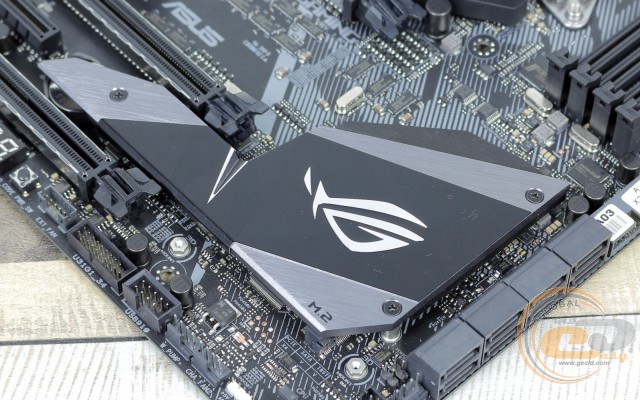

Система охолодження складається з двох основних алюмінієвих радіаторів. Один встановлений безпосередньо на чіпсеті Intel X299, тоді як другий відповідає за охолодження елементів підсистеми живлення. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 33,1°C (при розгоні − 33,7°C);
  • радіатор охолодження елементів підсистеми живлення процесора – 44,8°C (при розгоні − 58,1°C);
  • дроселі підсистеми живлення процесора – 45,3°C (при розгоні − 60,2°C).

Відзначимо, що розглянута раніше ROG STRIX X299-XE GAMING у процесі тестування й розгону демонструвала нижчу температуру навіть без встановлення комплектного вентилятора. Для порівняння: температура радіатора польових транзисторів при розгоні не піднімалася вище 45,5°C.

ROG STRIX X299-E GAMING

ROG STRIX X299-E GAMING

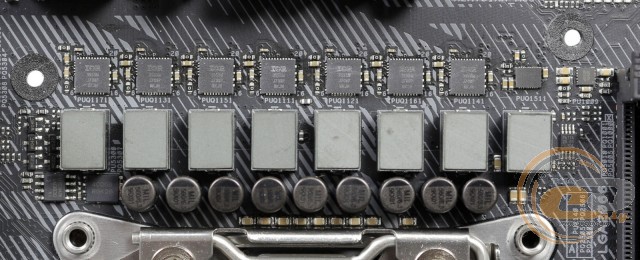

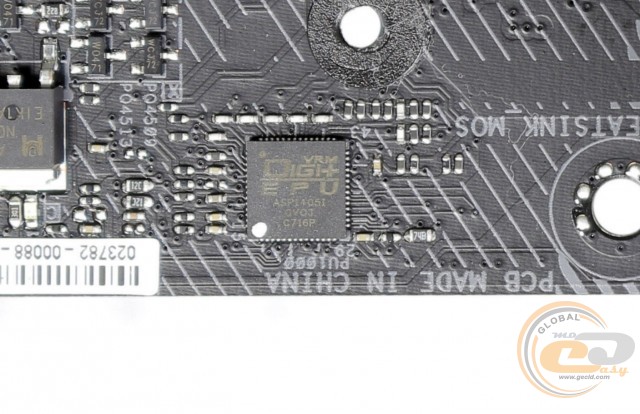

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотілі конденсатори, мікросхеми IR 3555M і дроселі з феритовим осердям.

ROG STRIX X299-E GAMING

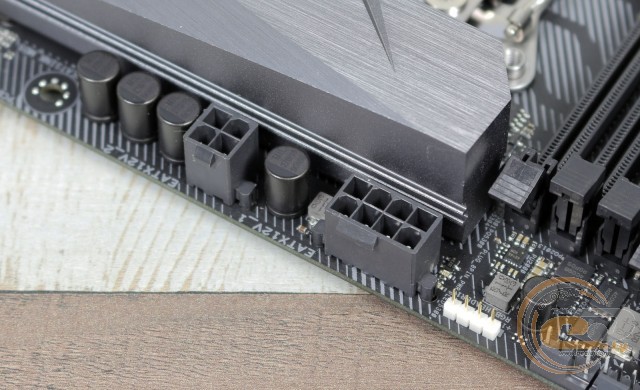

Для подачі напруги живлення призначені основний 24-контактний і два додаткові роз'єми (8- і 4-контактні).

ROG STRIX X299-E GAMING

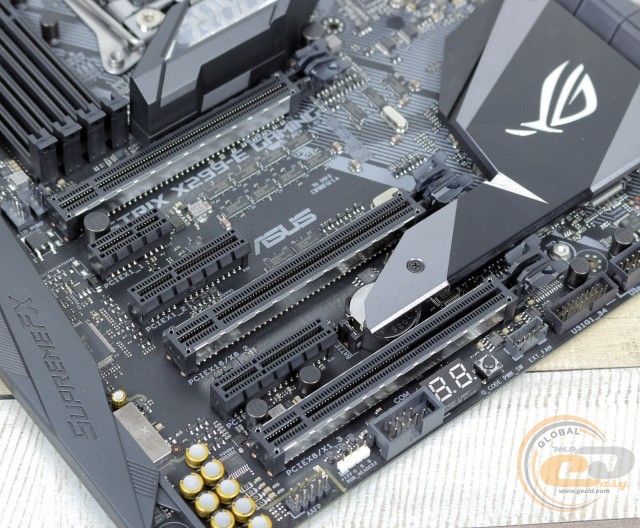

Для розширення функціональності материнської плати є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x4;
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x4;
  6. PCI Express 3.0 x16.

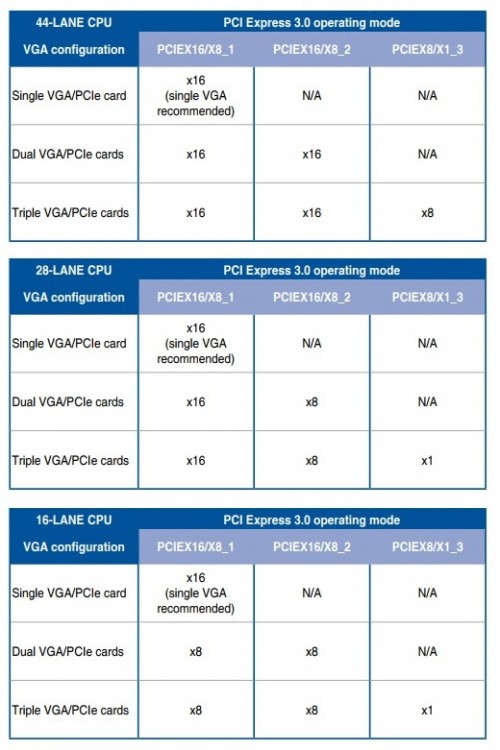

Для встановлення графічних прискорювачів користувачеві доступні 3 слоти PCI Express 3.0 x16 з посиленою конструкцією, які підключені до процесора й ділять між собою (в залежності від встановленої моделі CPU) 44, 28 або 16 ліній стандарту PCI Express 3.0. Лінії можуть розподілятися за однією з наступних схем.

ROG STRIX X299-E GAMING

У свою чергу слоти PCI Express 3.0 x4 і PCI Express 3.0 x1 можуть бути використані для інших плат розширення. У зв'язку з нестачею вільних чіпсетних ліній, а також наявністю доволі великої кількості контролерів на материнській платі, є низка обмежень щодо одночасного використання портів і роз'ємів:

  • слот PCI Express 3.0 x4 («PCIEX4») ділить пропускну спроможність з чотирма портами SATA 6 Гбіт/с («SATA6G_5/6/7/8»);
  • слот PCI Express 3.0 x1 («PCIEX1_1») ділить пропускну спроможність з фронтальним інтерфейсом USB 3.1 Gen 2.
