Огляд і тестування материнської плати ASUS ROG STRIX H370-F GAMING: флагман на Intel H370

27-06-2018

Давайте уявимо, що ви хочете зібрати собі сучасну ігрову систему високого рівня з однією відеокартою, але при цьому ви абсолютно не цікавитеся розгоном і зупинили свій вибір, наприклад, на процесорі Intel Core i5-8400. При підборі основи для такої системи немає ніякого сенсу переплачувати за материнські плати на Intel Z370, тому цілком логічно розглянути рішення на більш доступному Intel H370. Цей чіпсет не підтримує розгін процесора і пам'яті, але в іншому пропонує відмінну сучасну функціональність.

ASUS ROG STRIX H370F GAMING

На даний момент позицію флагманської моделі на Intel H370 у модельній низці компанії ASUS займає ROG STRIX H370-F GAMING, яка при середній вартості близько $ 170 пропонує вельми привабливий набір характеристик і можливостей, з вивчення яких ми і пропонуємо почати знайомство з новинкою.

Специфікація

Модель

ASUS ROG STRIX H370-F GAMING

Чіпсет

Intel H370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

1 х роз'єм підключення вентилятору  для M.2 (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x DisplayPort

1 x RJ45

4 x USB 2.0

1 x USB 3.1 Gen 2 Type-C

2 x USB 3.1 Gen 2

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX H370F GAMING ASUS ROG STRIX H370F GAMING

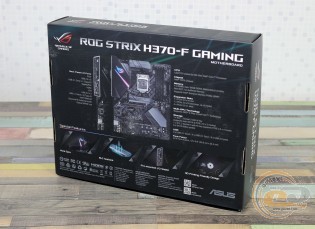

Материнська плата постачається у традиційній для лінійки ROG STRIX упаковці, оформленої переважно в темних тонах, яка відрізняється хорошим інформаційним наповненням. На її боках можна знайти зображення самої моделі, короткий перелік її технічних характеристик і основних переваг.

ASUS ROG STRIX H370F GAMING

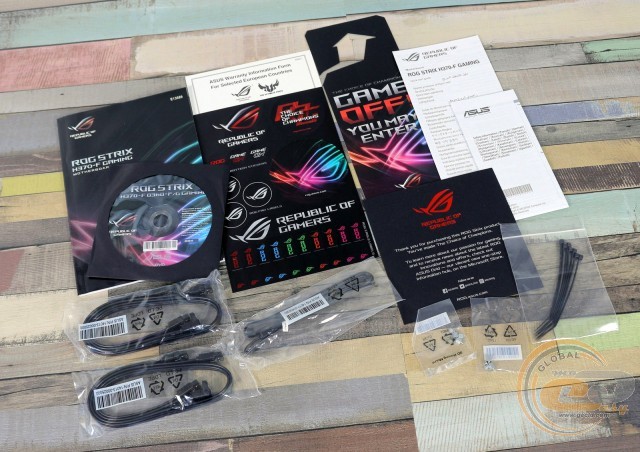

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • набір наклейок;
  • комплект стяжок;
  • набір гвинтиків для встановлення M.2-накопичувачів;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

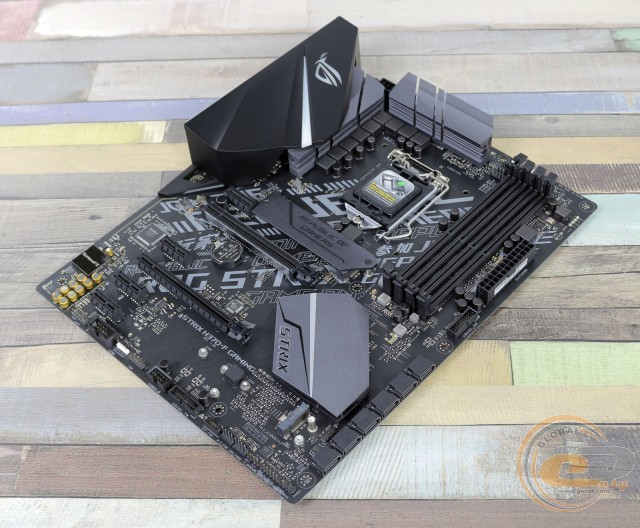

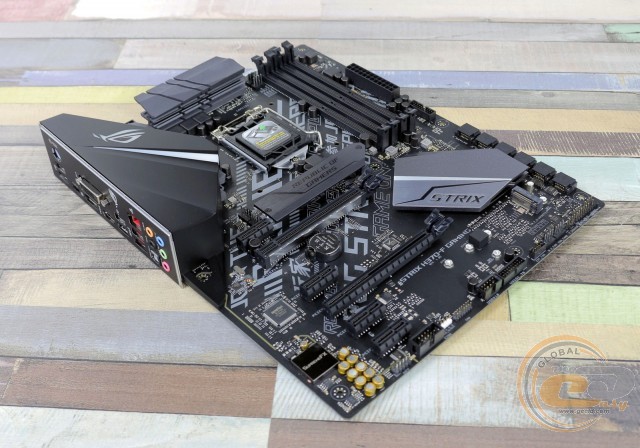

ASUS ROG STRIX H370F GAMING

Компанія ASUS трохи освіжила дизайн нових плат лінійки ROG STRIX: тепер замість сріблястого візерунка на текстоліт нанесені різні написи англійською та китайською мовами. При цьому сама друкована плата все також хизується флагманським матовим покриттям чорного кольору. Із приємних особливостей виділимо наявність радіатора охолодження накопичувача M.2 і кожуха над інтерфейсною панеллю.

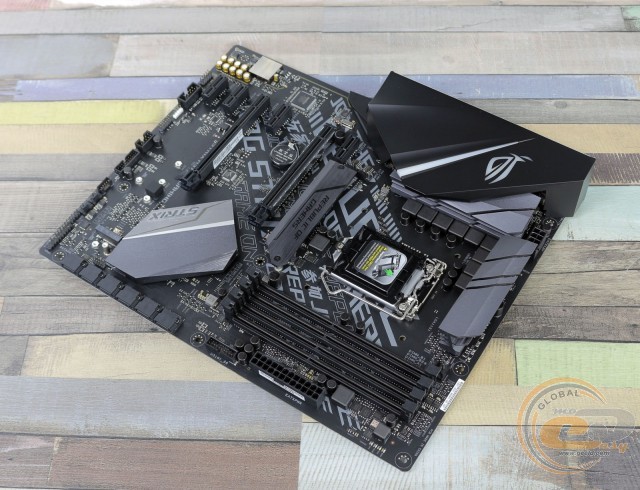

ASUS ROG STRIX H370F GAMING

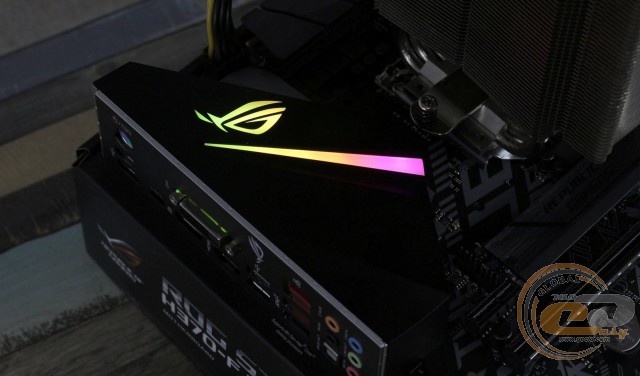

Дизайн плати вигідно доповнюється за допомогою LED-підсвічування ASUS AURA Sync, яке в даному випадку полягає в наявності RGB-світлодіодів у захисному кожусі над інтерфейсною панеллю. Не забув виробник і про колодки підключення світлодіодної стрічки разом з відповідним перехідником у комплекті.

ASUS ROG STRIX H370F GAMING

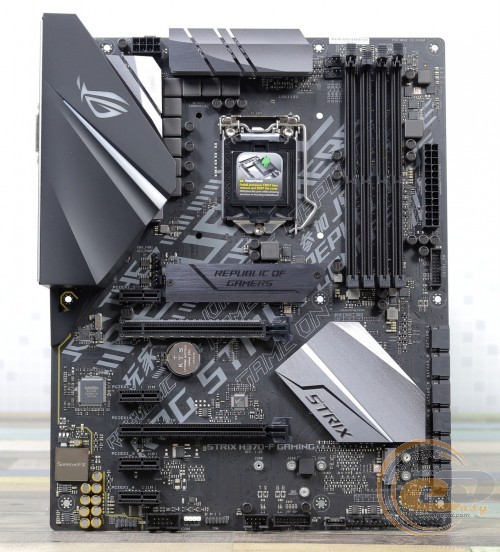

Своєю чергою компоновка набортних елементів виконана на вищому рівні і ніяких проблем зі складанням системи на основі ROG STRIX H370-F GAMING у вас не виникне.

ASUS ROG STRIX H370F GAMING

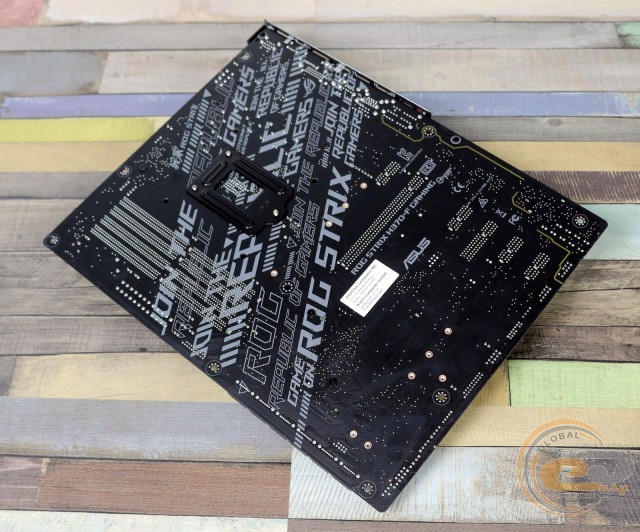

Глянувши на зворотний бік друкованої плати, можна відзначити лише опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ASUS ROG STRIX H370F GAMING

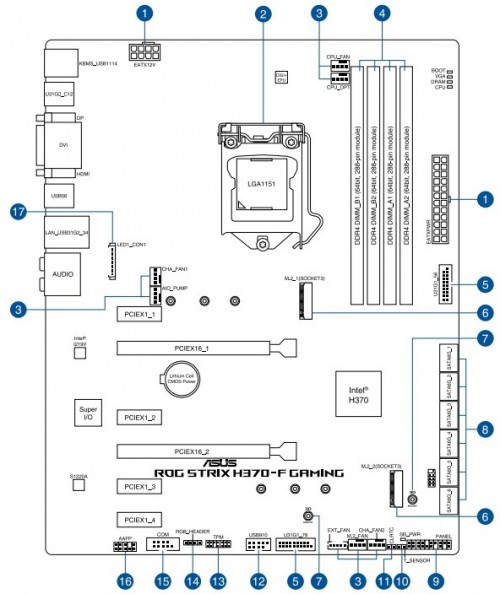

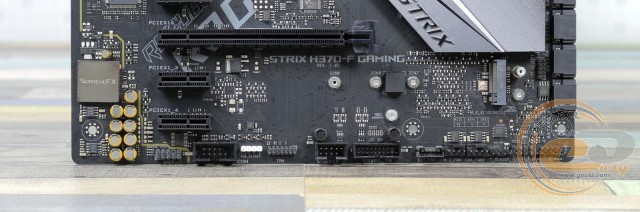

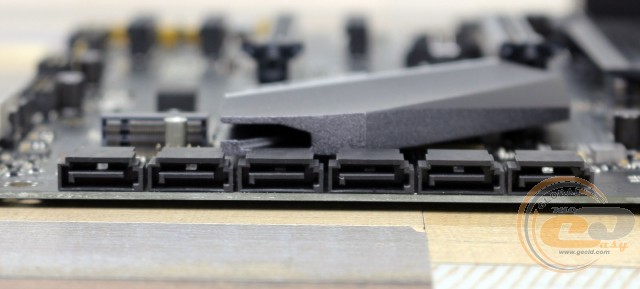

Велика частина елементів звично згрупована внизу материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, роз'єм світлодіодної стрічки, джампер скидання CMOS, а також колодку підключення фронтальної панелі.

Додатково зазначимо пару колодок для активації портів USB: по одній для USB 2.0 і USB 3.1 Gen 1. Усього на платі силами чіпсета Intel H370 реалізована підтримка двох внутрішніх і чотирьох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх всього чотири і всі вони внутрішні.

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

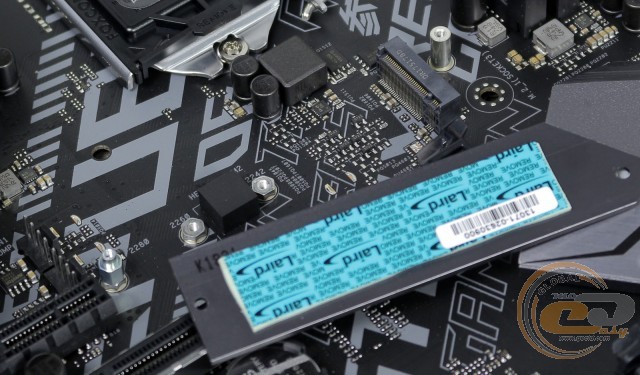

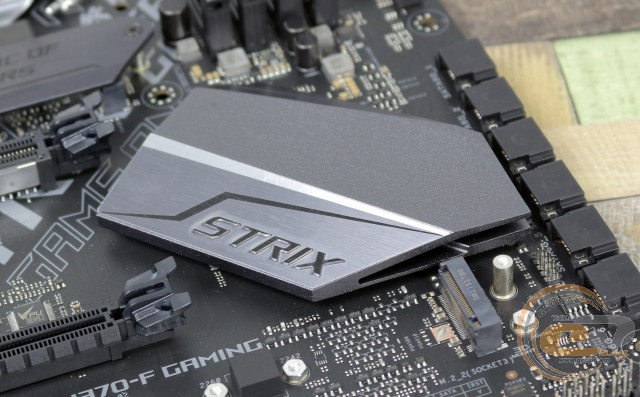

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA-накопичувача.

ASUS ROG STRIX H370F GAMING

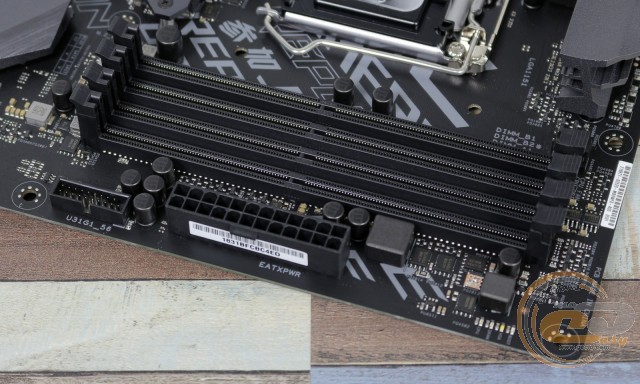

Системна плата ROG STRIX H370-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1.

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

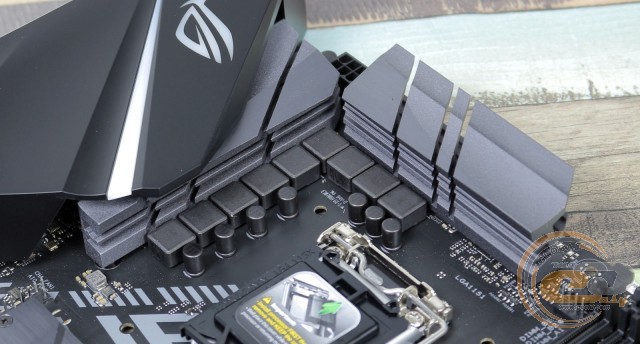

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel H370, у той час як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 32,4°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 41,7°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 46,2°C;
  • дроселі - 56,8°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження.

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

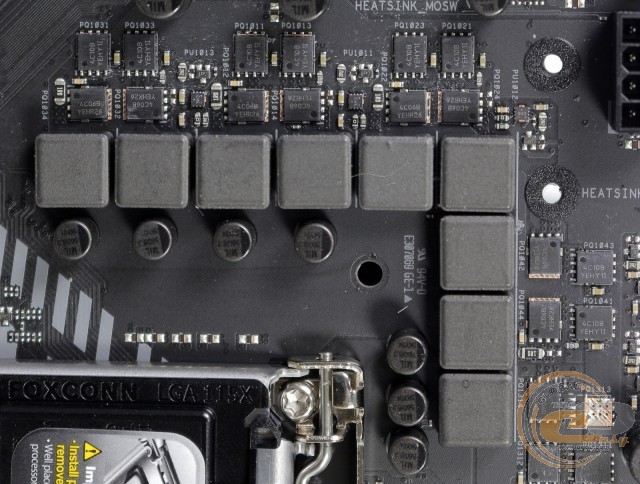

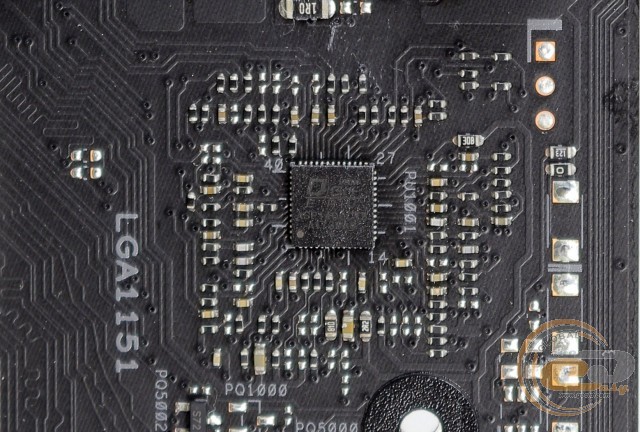

Живлення процесора здійснюється за 9-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи.

ASUS ROG STRIX H370F GAMING

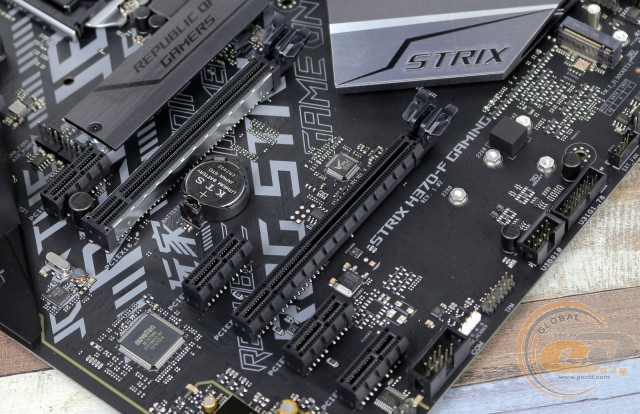

Для розширення функціональності материнської плати ROG STRIX H370-F GAMING є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Оскільки чіпсет Intel H370 не підтримує розподіл ліній між роз'ємами PCI Express 3.0 x16, то до процесора підключений тільки верхній з них, тоді як пропускна здатність другого обмежена чотирма чіпсетними лініями. При цьому у користувача є можливість встановити дві відеокарти в режимі AMD CrossFireX, однак схема їх роботи (х16 + х4) не дозволить повною мірою розкрити потенціал подібної зв'язки.

Окремо відзначимо посилену конструкцію основного роз'єму PCI Express 3.0 x16, що дозволить йому без проблем витримати навіть саму габаритну відеокарту.

ASUS ROG STRIX H370F GAMING

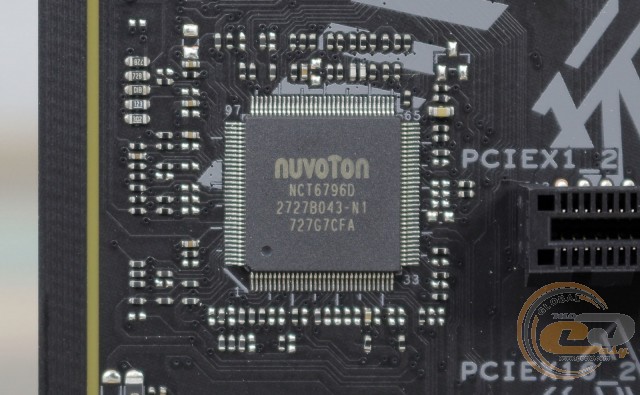

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6796D, яка забезпечує моніторинг і керує портами COM і PS/2.

ASUS ROG STRIX H370F GAMING

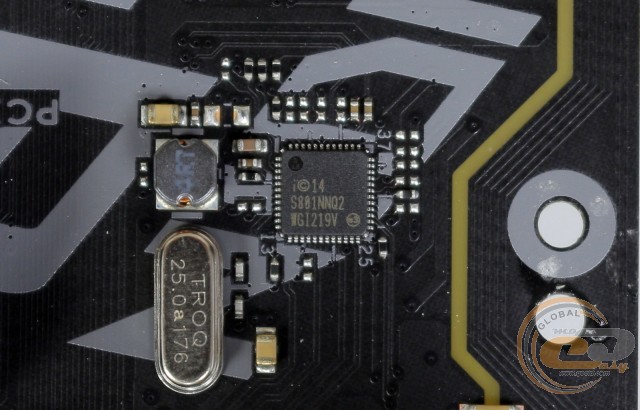

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Пріоритизацію мережевих ресурсів допоможе виконати фірмова утиліта ROG GameFirst IV.

ASUS ROG STRIX H370F GAMING

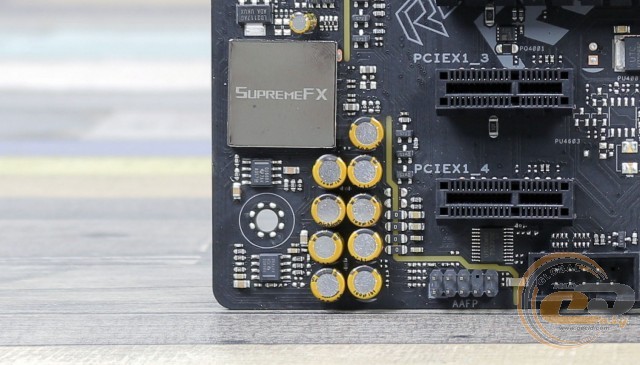

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ASUS ROG STRIX H370F GAMING

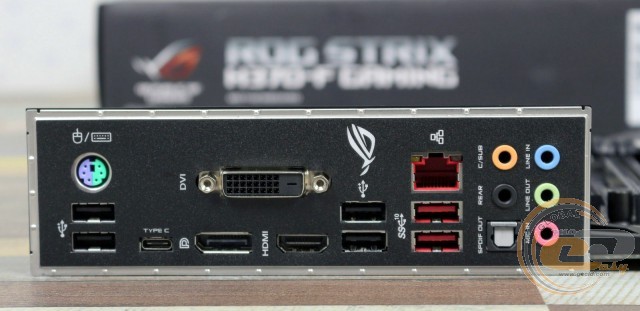

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 4 x USB 2.0;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 2 х USB 3.1 Gen 2;
  • 5 x аудіопорти;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно відрізняється підтримкою семи портів USB, включаючи три високошвидкісних USB 3.1 Gen 2, і зручним підключенням багатоканальної акустики. Також не варто забувати про три відеовиходи і можливості винести на задню панель порт COM.

ASUS ROG STRIX H370F GAMING

Що ж стосується можливостей організації охолодження, то вони у ROG STRIX H370-F GAMING досить широкі. У наявності шість 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, один призначений для підключення водоблоку СВО, у той час як ще три використовуються для системних вертушок.

UEFI BIOS

Тестована модель використовує сучасний заваниажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX H370F GAMING

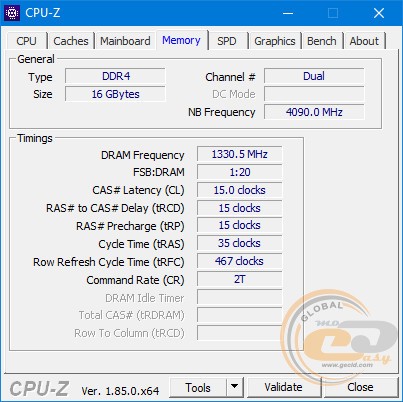

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося запустити на максимально заявленій частоті DDR4-2666 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX H370-F GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

ASUS ROG STRIX H370F GAMING

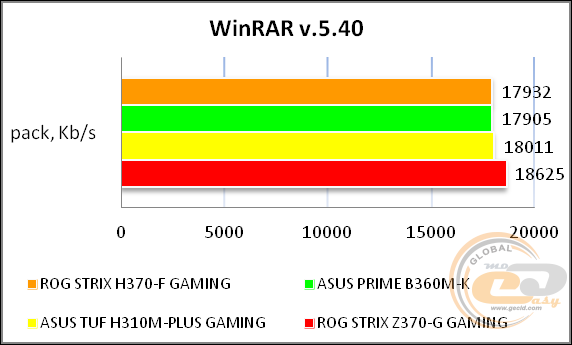

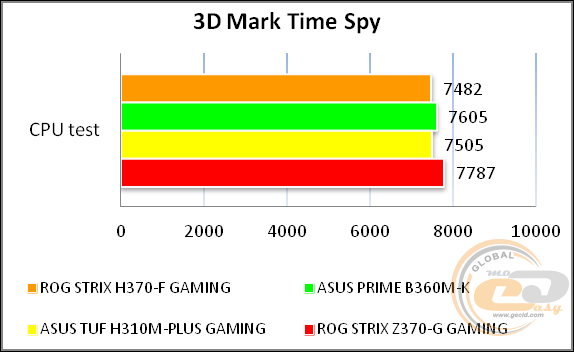

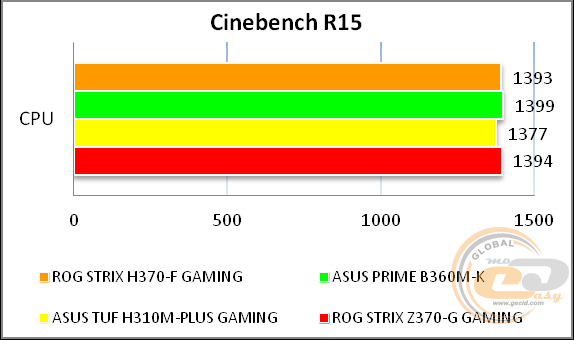

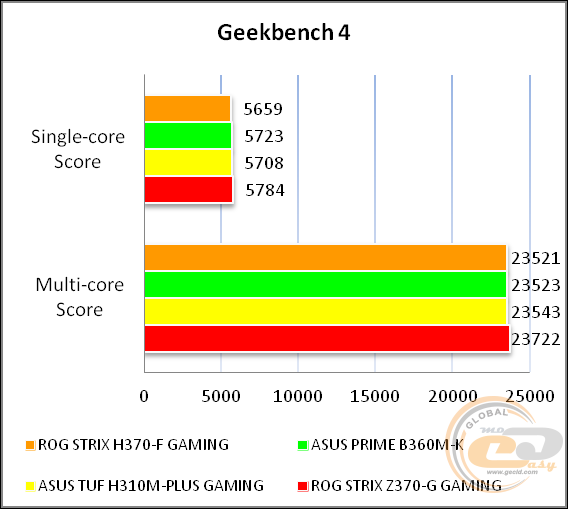

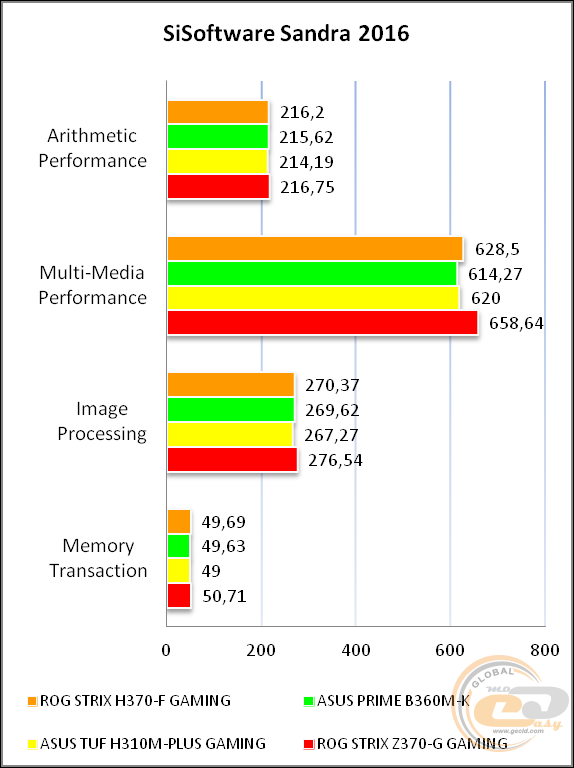

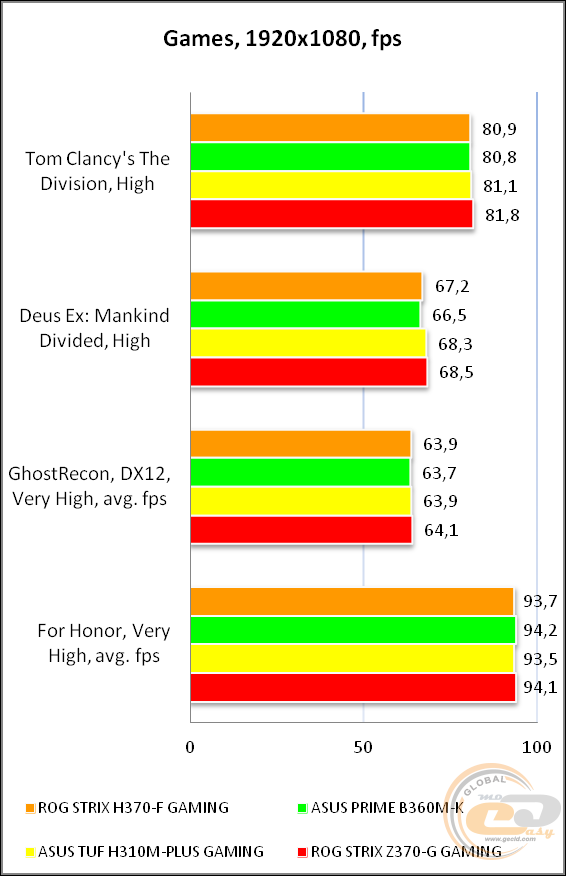

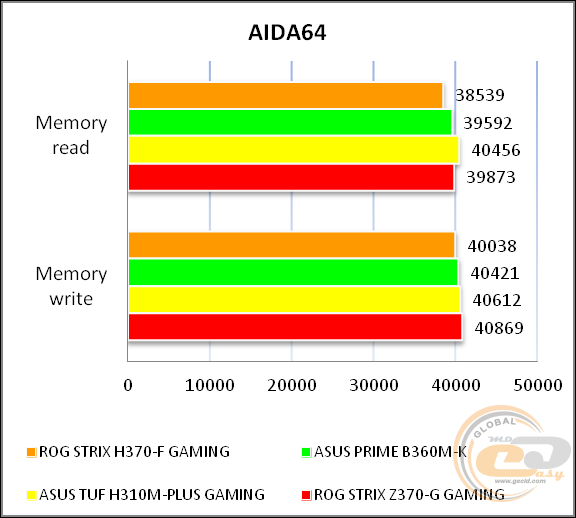

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

91.9

Дуже добре

Гармонійні викривлення, %

0.0021

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.4

Добре

Інтермодуляційні викривлення + шум, %

0.0077

Відмінно

Взаємопроникнення каналів, дБ

-91.4

Відмінно

Інтермодуляції на 10 кГц, %

0.0081

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-106.7

Відмінно

Динамічний діапазон, дБ (А)

107.9

Відмінно

Гармонійні викривлення, %

0.0021

Відмінно

Гармонійні викривлення + шум, дБ(A)

-90.0

Добре

Інтермодуляційні викривлення + шум, %

0.0031

Відмінно

Взаємопроникнення каналів, дБ

-96.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0031

Відмінно

Загальна оцінка



Відмінно

У цілому увагу виробника до встановленої звукової підсистеми заслуговує окремої похвали, і навряд чи хтось із потенційних покупців новинки задумається про придбання дискретної звукової плати.

Висновки

ASUS ROG STRIX H370F GAMING

Материнська плата ASUS ROG STRIX H370F GAMING, заснована на свіжому чіпсеті середнього рівня Intel H370, стане відмінною базою для збірки сучасної ігрової системи з процесором із заблокованим множником і однією відеокартою. Адже через обмеження чіпсета до числа потенційних покупців новинки не входять любителі розгінних експериментів, а також бажаючі встановити у свій ігровий ПК пару високопродуктивних відеокарт. Своєю чергою материнська плата пропонує відмінне оснащення, якому бракує тільки, мабуть, бездротових інтерфейсів. В її арсеналі ви знайдете флагманську звукову підсистему, якісний мережевий контролер від Intel, підтримку інтерфейсів USB 3.1 Gen 2 Type-C, пару слотів M.2 Socket 3, а також три відеовиходи. До приємних бонусів можна віднести стильний дизайн, встановлену заглушку інтерфейсної панелі, систему LED-підсвічування, посилений слот для відеокарти і радіатор охолодження M.2-накопичувача.

Що стосується особливостей, то відзначимо тільки обмеження щодо одночасного використання ряду інтерфейсів дискової підсистеми. У результаті ASUS ROG STRIX H370F GAMING стане для вас відмінною покупкою, якщо ви готові витратити близько $170, і при цьому абсолютно не зацікавлені в розгоні.

Переваги:

  • LED-підсвічування ASUS AURA Sync і колодка підключення світлодіодної стрічки;
  • приємний дизайн;
  • підтримка портів USB 3.1 Gen 2;
  • багаті можливості організації дискової підсистеми;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • хороший комплект постачання;
  • радіатор охолодження M.2-накопичувача;
  • якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
  • три відеовиходи і зручне підключення багатоканальної акустики;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання ряду інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTIофіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUSIntelKingstonPhilips і Seasonic за надане для тестового стенда обладнання.
