Огляд материнської плати ASUS ROG STRIX B860-F GAMING WIFI: альтернатива флагману

Якщо протестована нами раніше топова ASUS ROG STRIX Z890-E GAMING WIFI коштує понад ₴24000 або $575, то материнська плата ASUS ROG STRIX B860-F GAMING WIFI обійдеться покупцю мало не удвічі дешевше — близько ₴13000 або $315.

І так, вона не дає можливості розігнати процесор шляхом підвищення множника або частоти BCLK, а також має помітно меншу кількість слотів M.2 та портів USB. З іншого боку, дана плата підтримує ідентичний список процесорів, об’єм оперативної пам’яті та оснащена аналогічною топовою аудіопідсистемою. Та й інших її можливостей, про які ми розповімо далі, з головою вистачить для потреб абсолютної більшості користувачів.

Специфікація

Модель	ASUS ROG STRIX B860-F GAMING WIFI
Чипсет	Intel B860
Процесорний роз'єм	Intel Socket LGA 1851
Підтримувані процесори	Intel Core Ultra лінійки 2хх
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті із частотою до DDR5-9066 МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 1 x PCI Express 4.0 x16 (x4)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2280-22110; PCIe 4.0 x4) 2 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/5/10 для SATA-накопичувачів
LAN	1 x Intel I226-V SRKTU (2,5 Гбіт/с)
Wi-Fi / Bluetooth	2x2 MediaTek MT7925B22M стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек ROG SupremeFX ALC4080 з підсилювачем Savitech SV3H712
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-контактний) 1 х роз’єм підключення водоблока СВО (4-контактний) 4 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 х HDMI 1 x DisplayPort 1 x кнопка скидання CMOS 1 x кнопка оновлення BIOS 1 х Thunderbolt 4 Type-C (з підтримкою виведення зображення) 1 х USB 3.2 Gen 2x2 (20 Гбіт/с) Type-C 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 6 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A 1 x RJ45 (2,5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2 (10 Гбіт/с, підтримує USB Type-C) 1 х USB 3.2 Gen 1 (5 Гбіт/с, підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 3 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11 (22H2 і пізніші)
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	ASUS
Сторінка пристрою	ASUS ROG STRIX B860-F GAMING WIFI
Сторінка підтримки	ASUS ROG STRIX B860-F GAMING WIFI (нові версії BIOS, драйверів і т.п.)

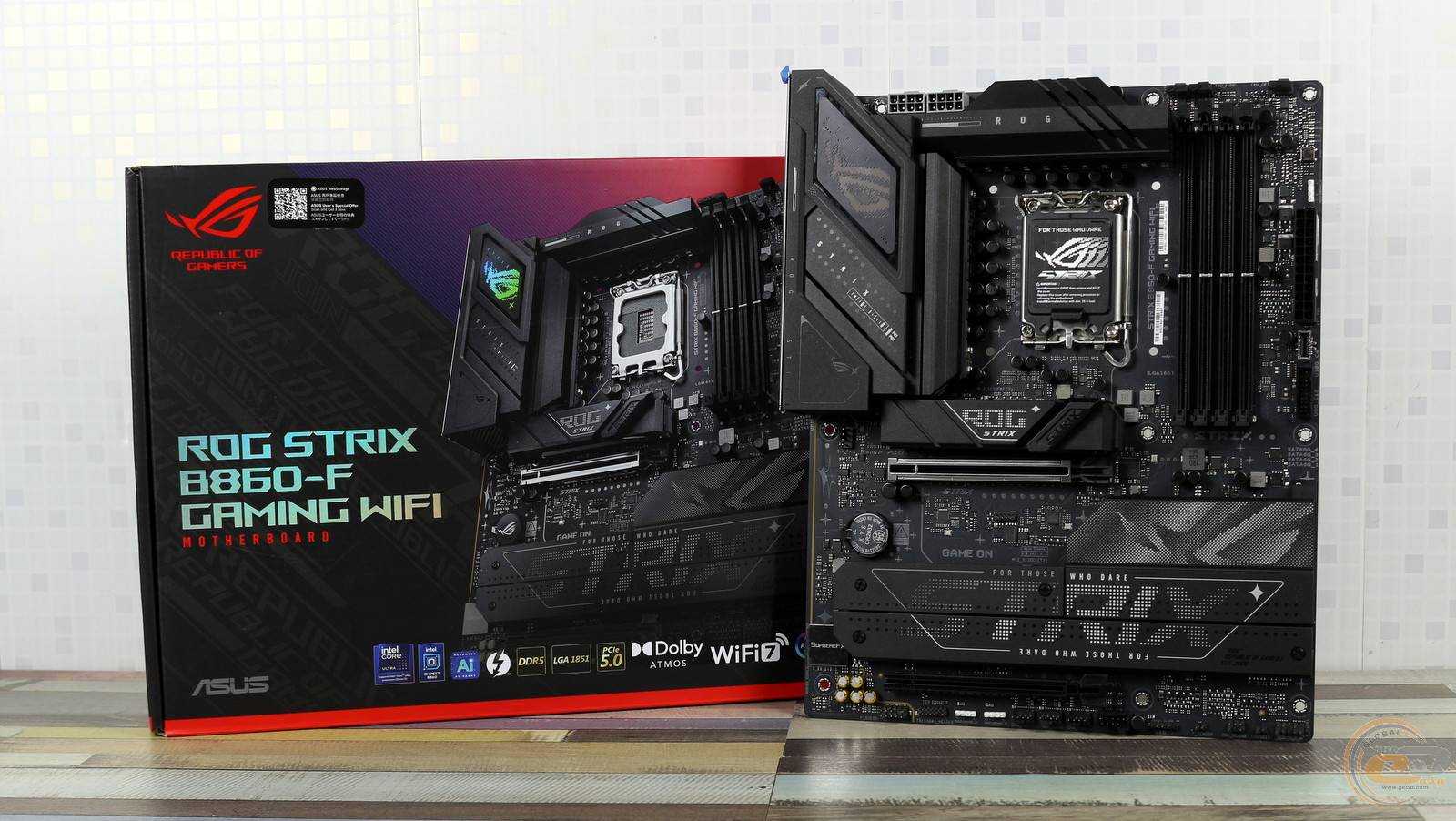

Паковання та комплектація

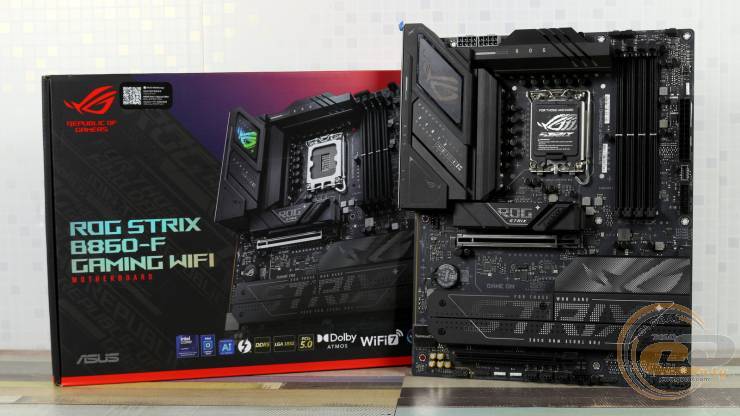

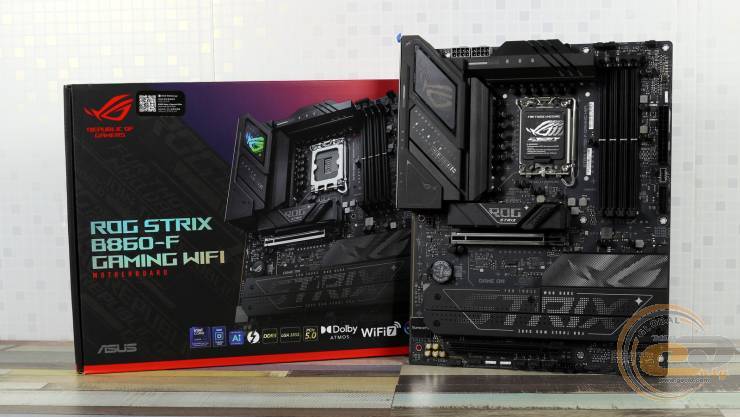

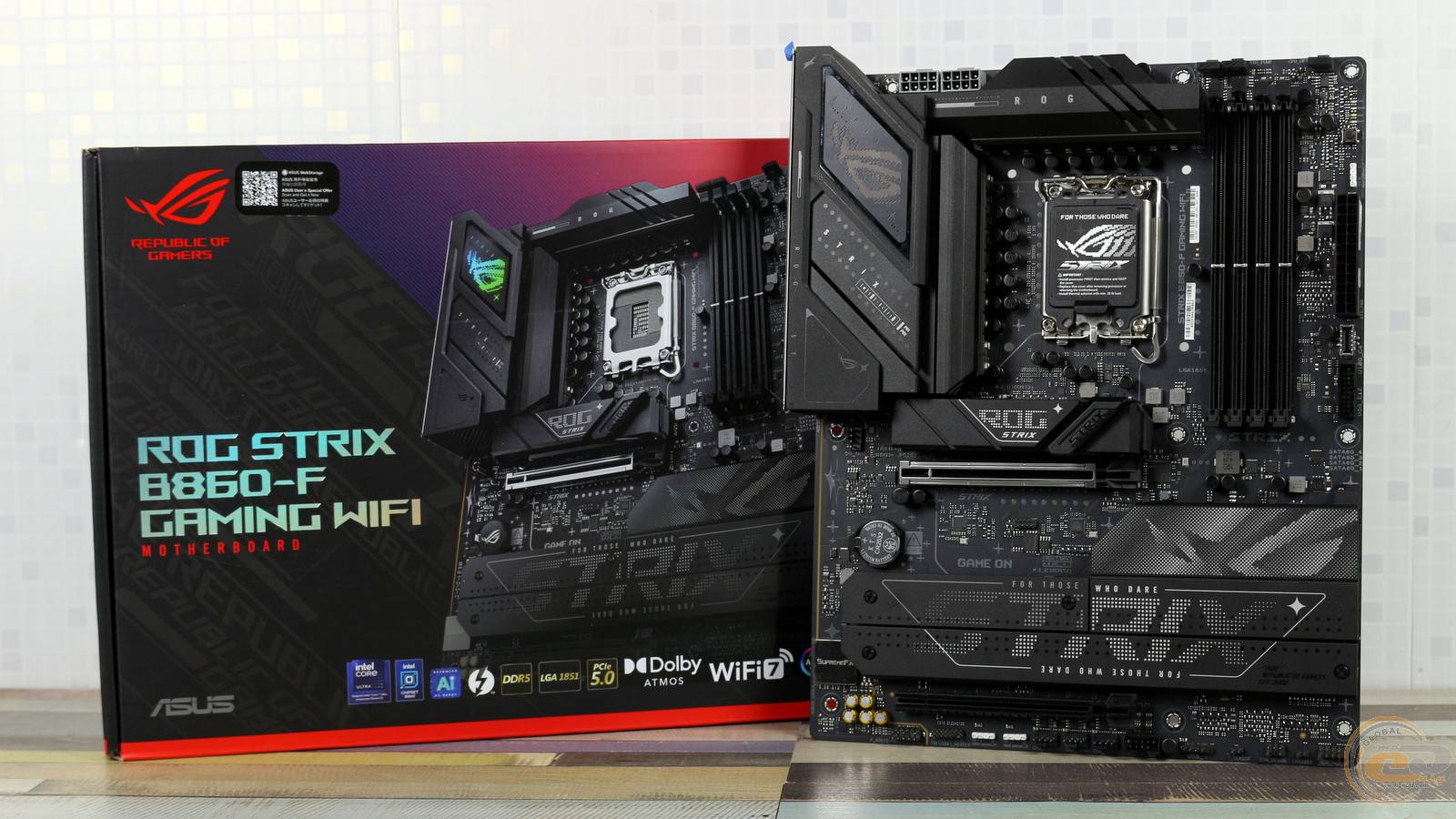

Задля неангломовних покупців інформація на красивій коробці подається переважно у вигляді зображень та переліку ключових особливостей, без детального їх опису.

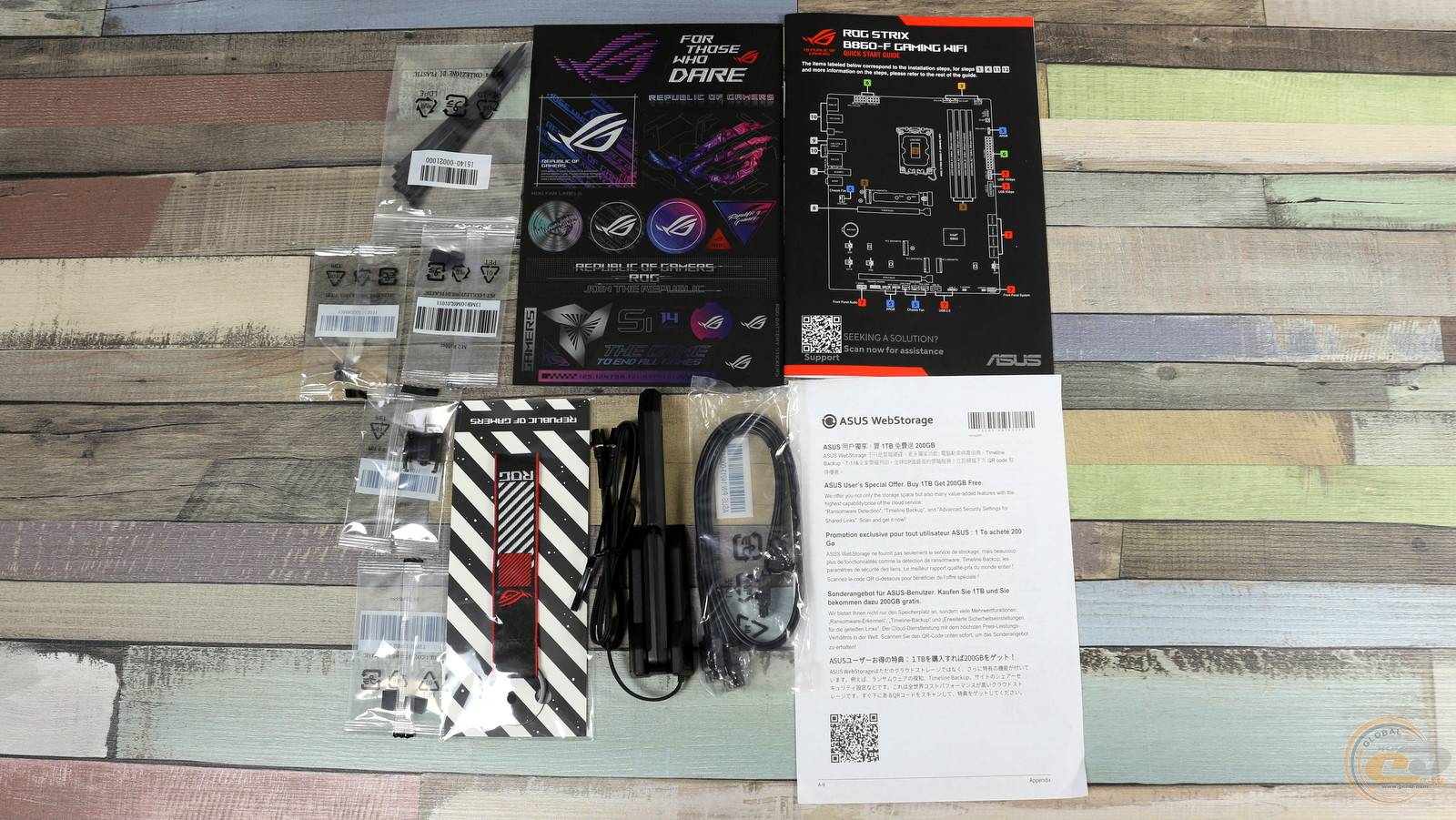

Представники лінійки ASUS ROG STRIX можуть похвалитися багатою комплектацією, і тестована плата не є винятком. Разом із нею в коробку поклали:

• два SATA-шлейфи (в тому числі з Г-подібним конектором);
• елементи кріплення M.2-накопичувачів;
• антену Wi-Fi-модуля;
• набір фірмових наліпок;
• брелок;
• набір одноразових стяжок;
• документацію користувача.

Дизайн та особливості плати

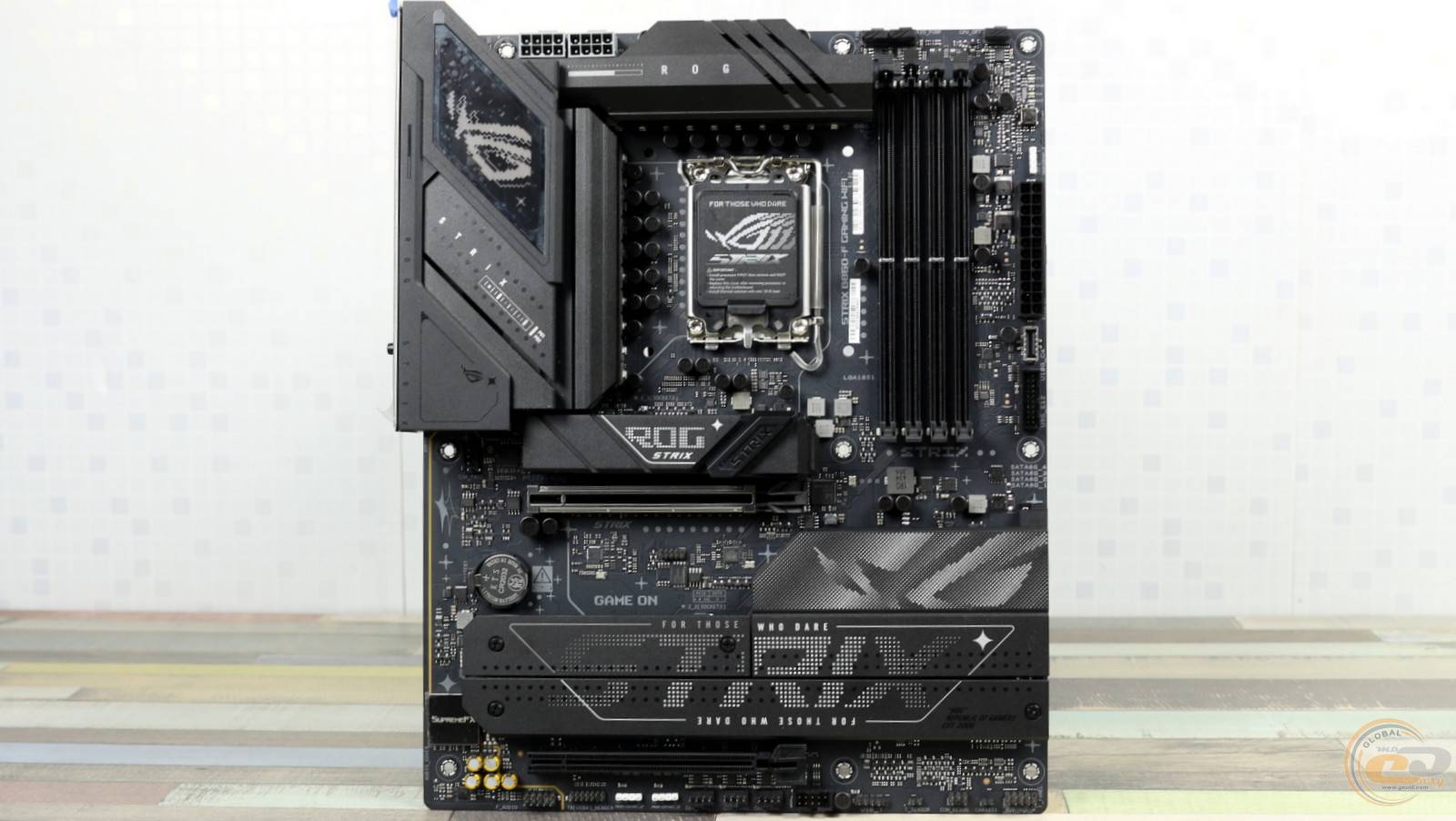

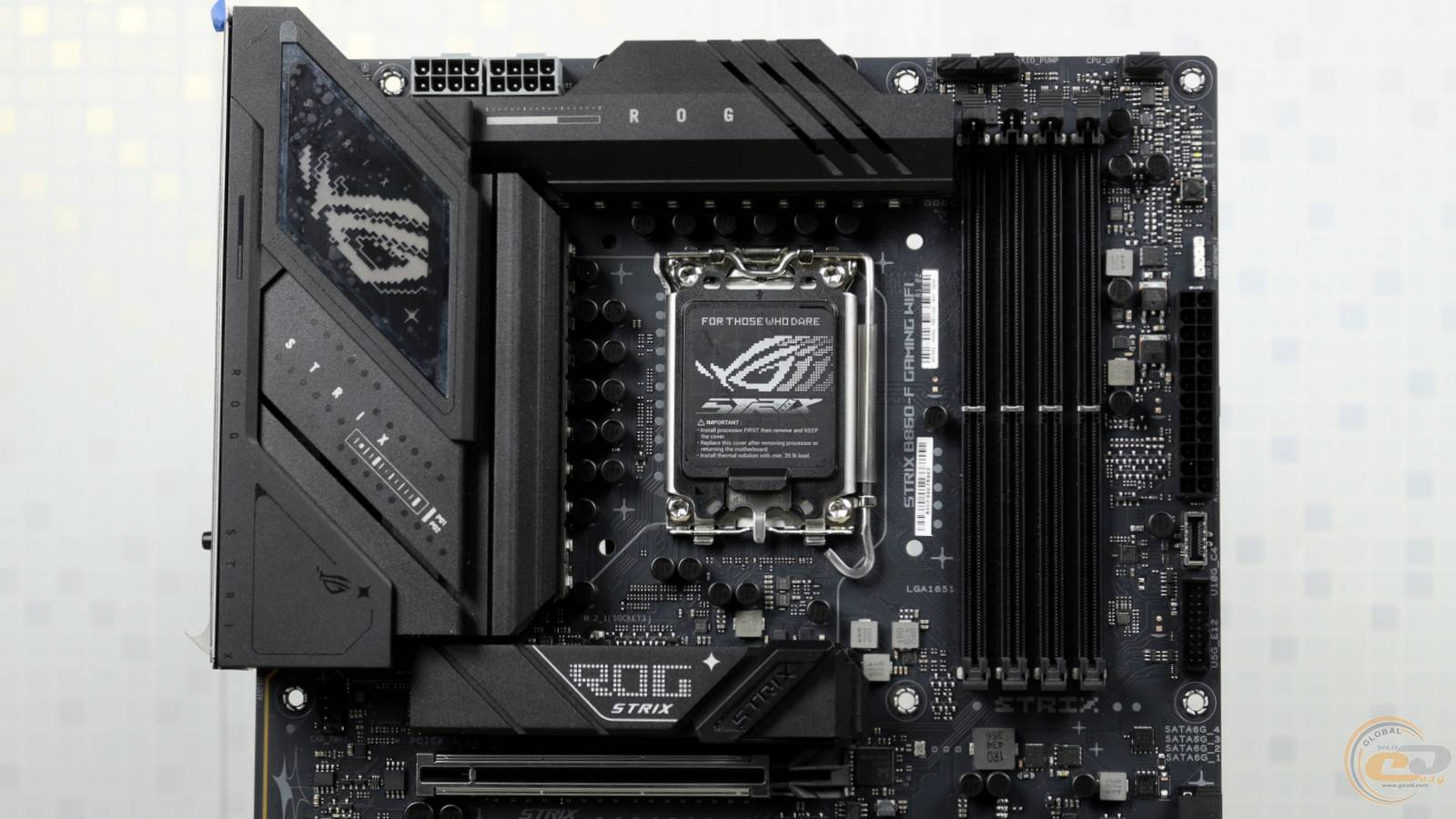

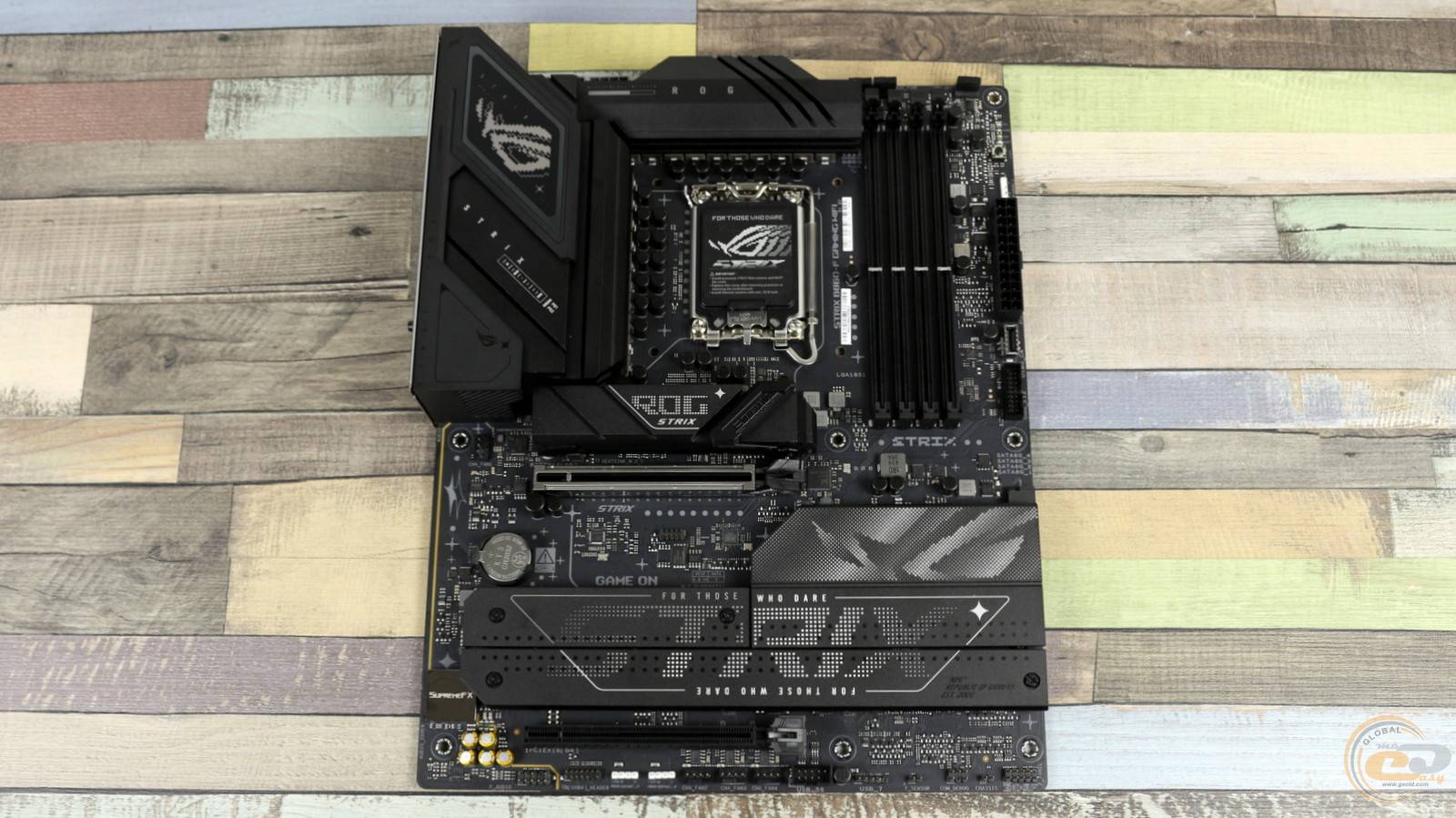

Материнська плата ASUS ROG STRIX B860-F GAMING WIFI отримала звичні для ATX-пристрою розміри 305 x 244 мм. Зовні вона має багато спільного з іншими пристроями із даної лінійки: чорний текстоліт та інші елементи, відповідні написи на радіаторах, а також фірмовий логотип на чипсеті та кожусі інтерфейсної панелі.

До речі, інтегроване в кожух “око” отримало ARGB-підсвітку ASUS AURA. Завдяки цьому його світіння можна синхронізувати з іншими компонентами системи, якщо і вони мають підтримку даної опції.

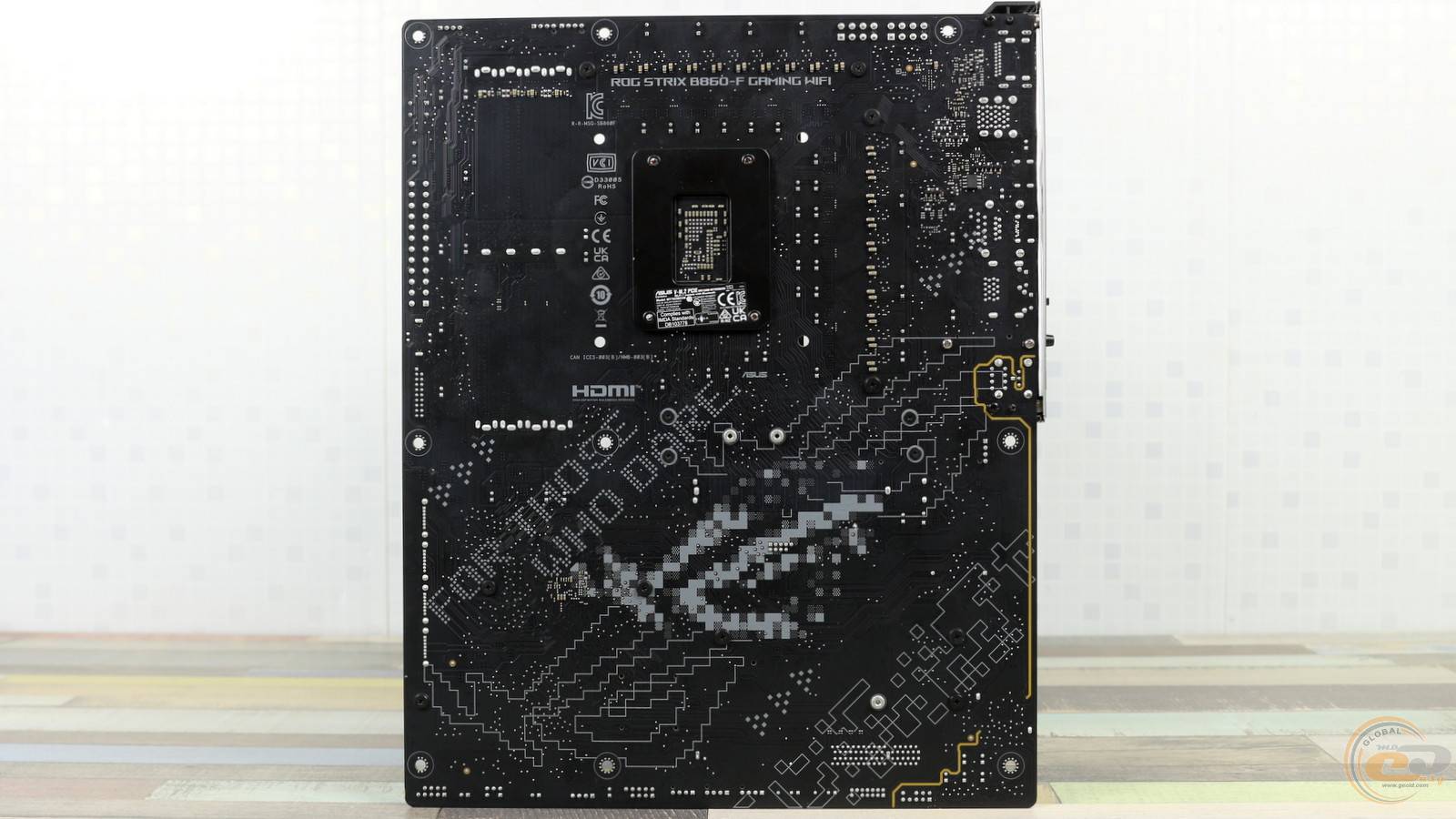

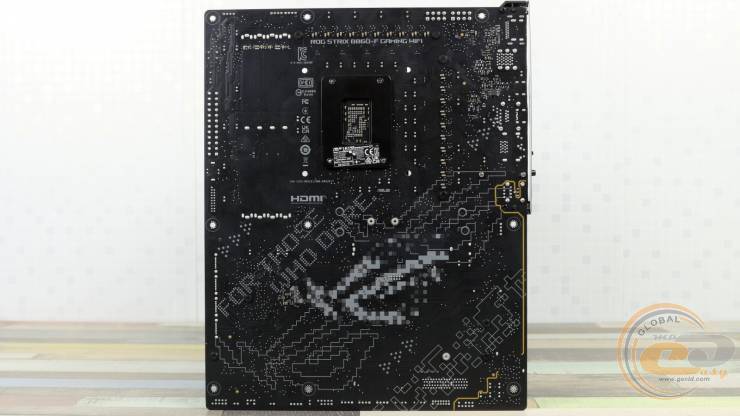

Певні дизайнерські штрихи присутні і на тильній панелі. Але ще важливіше — тут наявні гвинти, які надійно фіксують радіатори на лицьовій стороні плати.

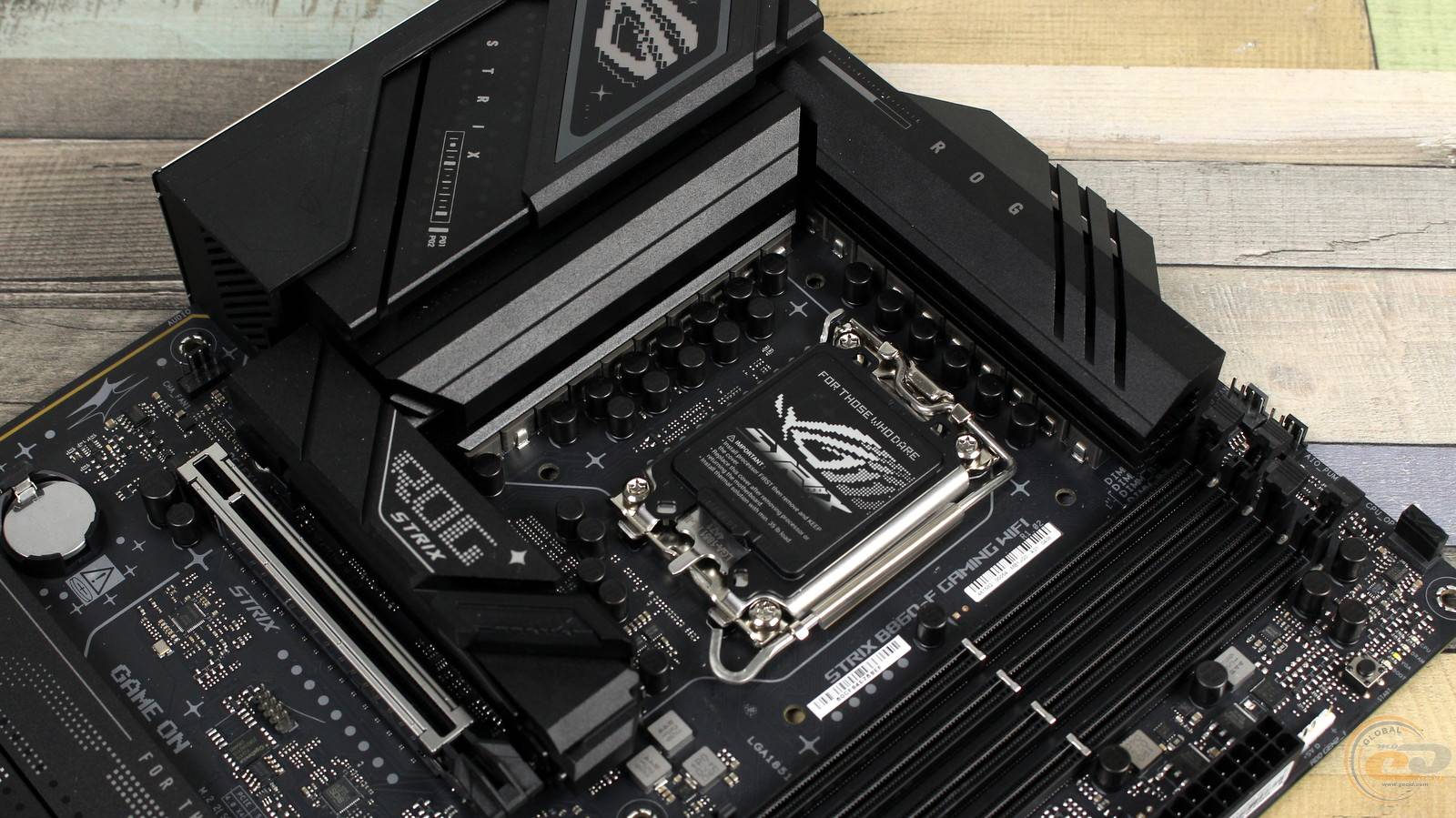

Два із них накривають елементи підсистеми живлення процесора. А чималі розміри алюмінієвих охолоджувачів явно натякають на можливість встановити сюди навіть топового представника лінійки Core Ultra 9.

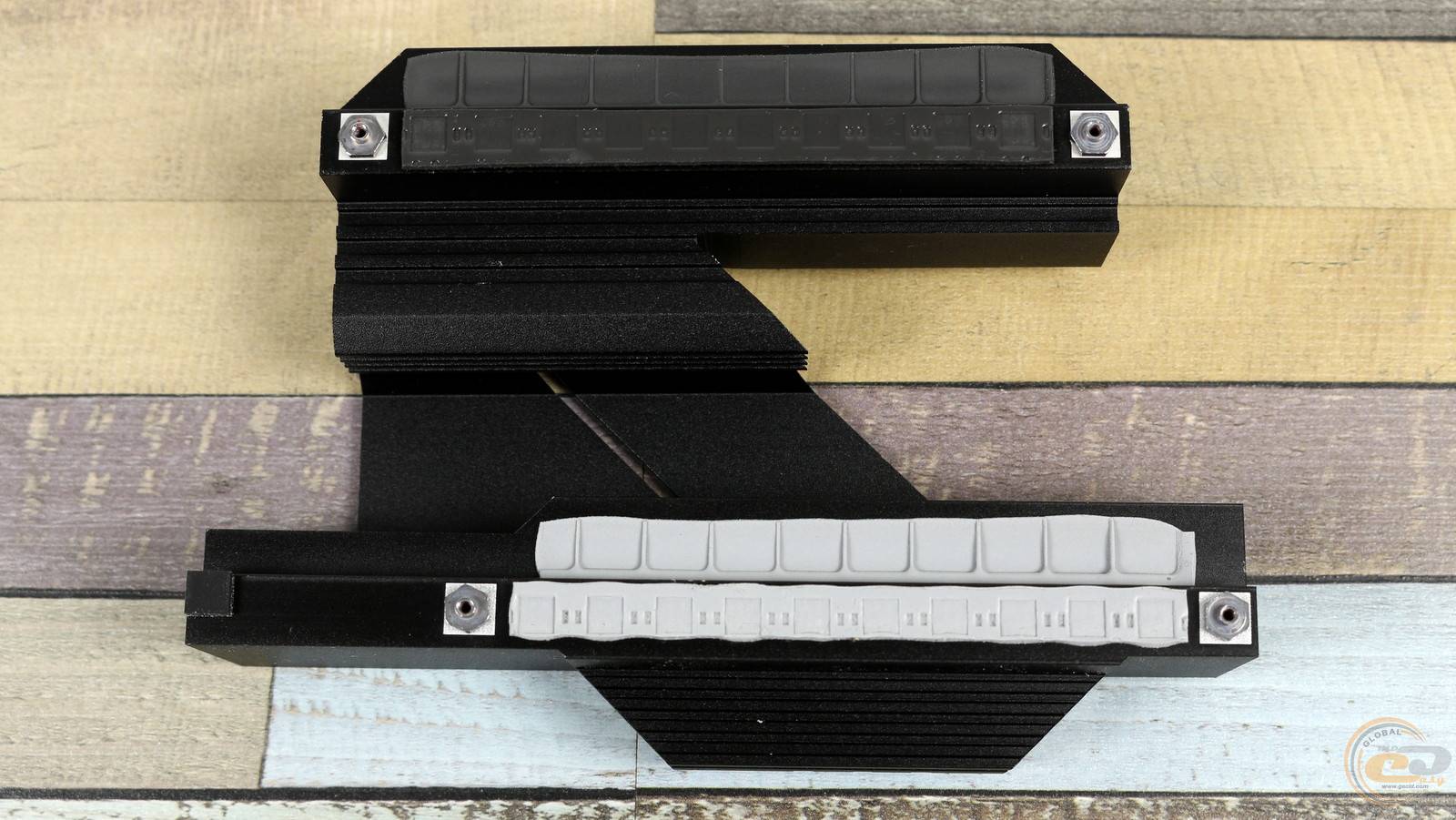

Обидва брусочки алюмінію оснащені термопрокладками, через які вони відводять тепло від транзисторів та феритових дроселів.

Максимальний струм для кожної із 16 + 1 + 2 + 1 фаз рівний 80 А — гарні значення як для рішення на основі чипсету Intel B860. Поруч помітні твердотільні конденсатори, які доповнюють високоякісну елементу базу.

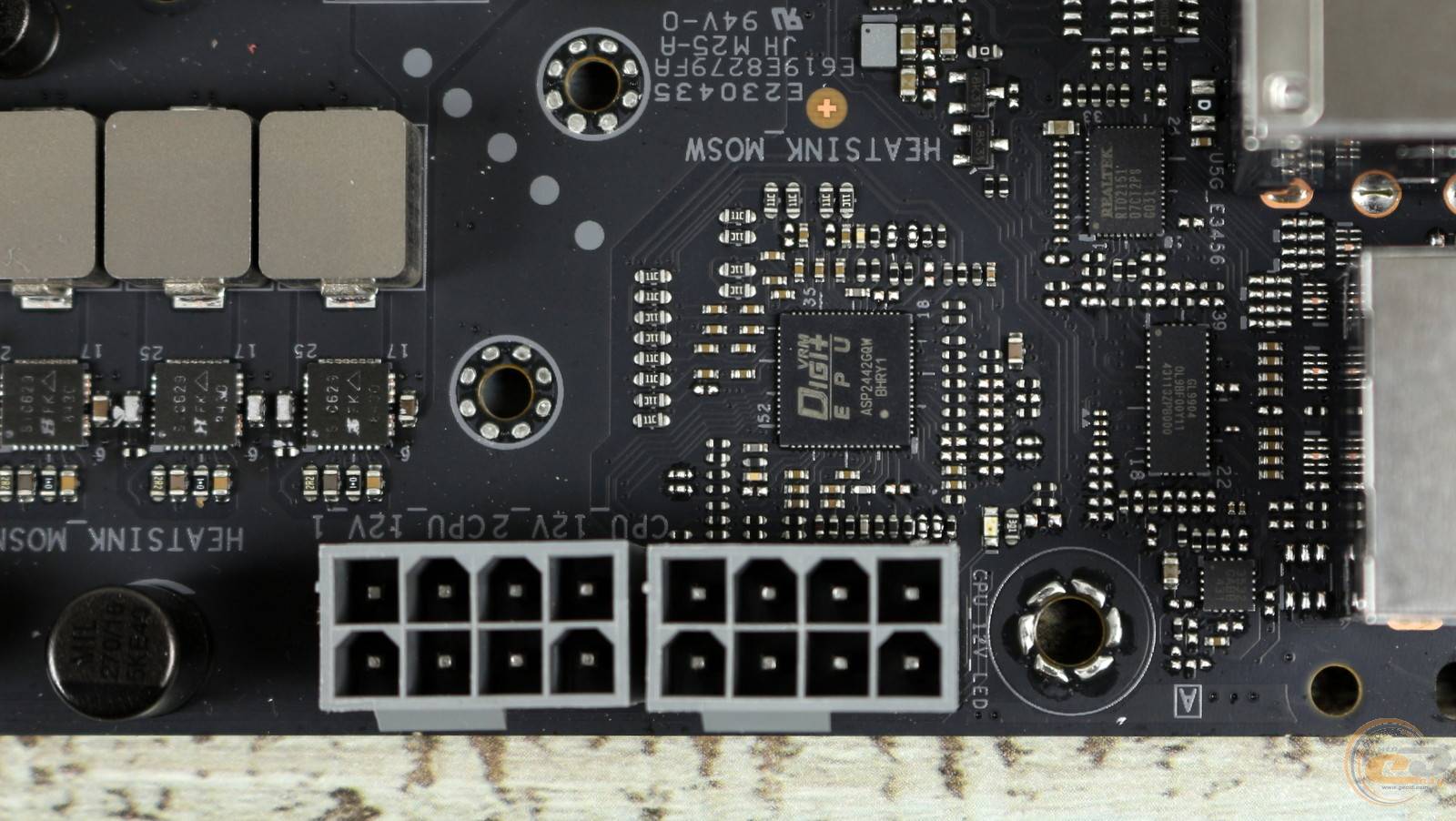

Керує даною підсистемою контролер DIGI+ EPU ASP2442GQW, а для подачі живлення присутні два  звичні 8-контактні роз’єми ATX12V.

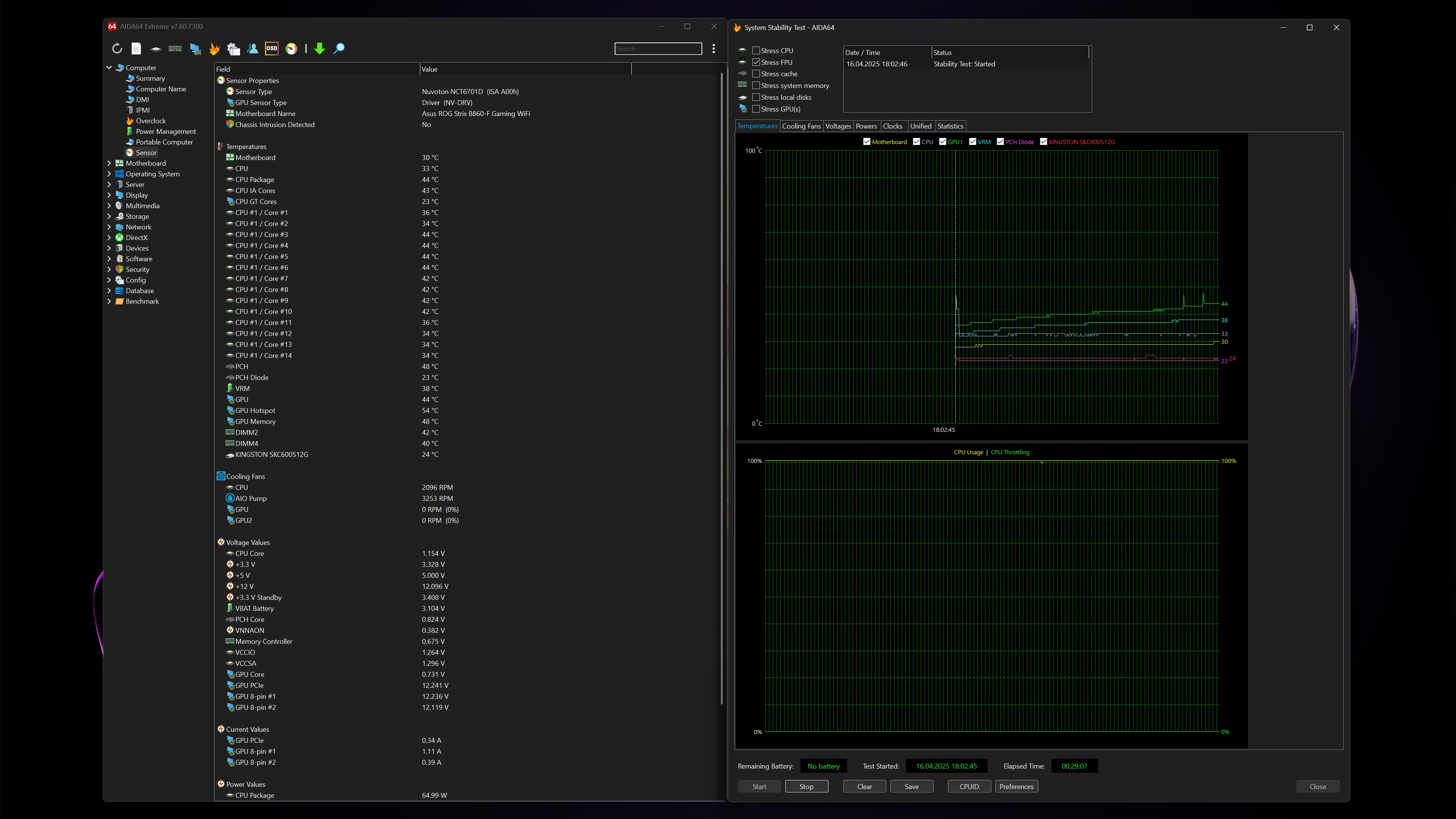

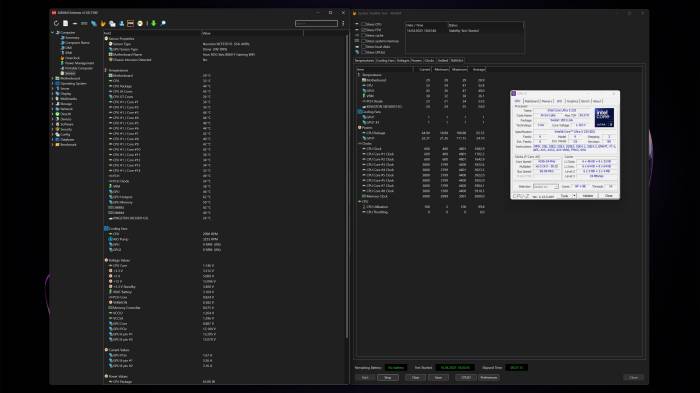

Ми провели стрес-тестування 14-ядерного 14-потокового Intel Core Ultra 5 235 в AIDA FPU протягом  27 хв. В результаті згадані радіатори прогрілися всього лише до 38-39°С, а розташовані під ними дроселі — до 39-40°С. Це відмінні показники, які вказують на великий запас можливостей для охолодження.

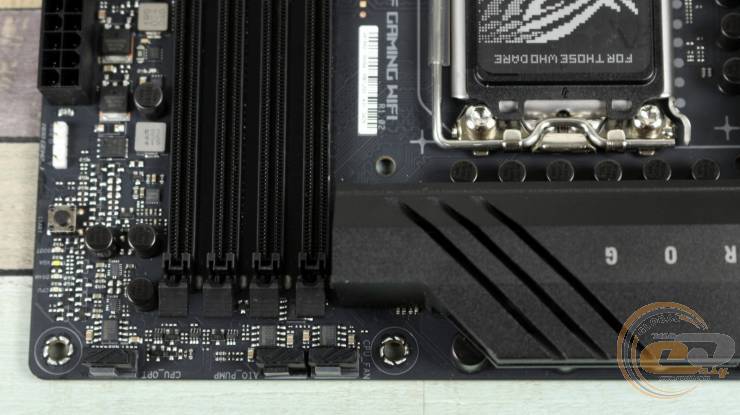

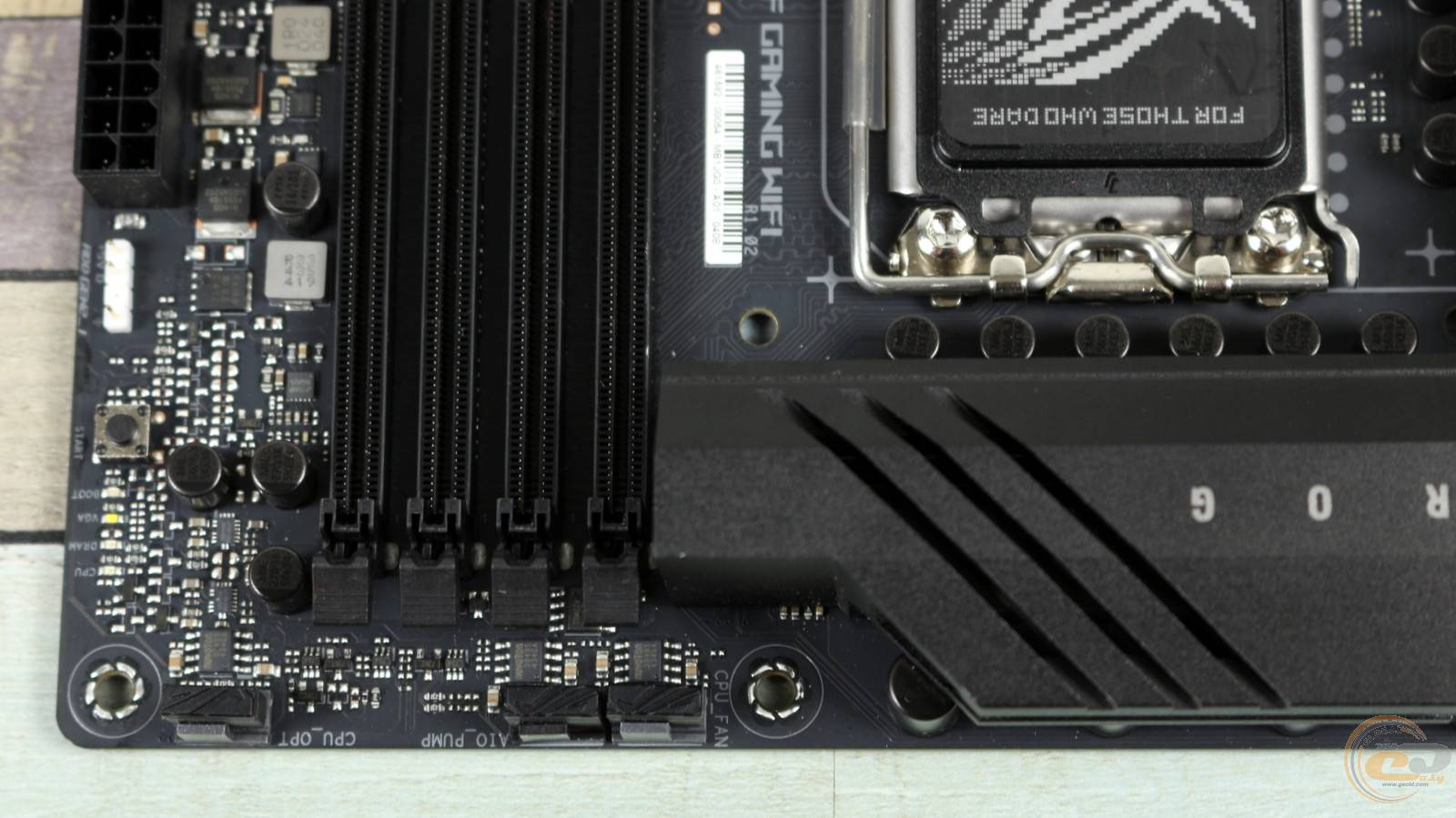

Ближче до слотів пам’яті розташовані три 4-контактні FAN-роз’єми, прикриті гумовими ковпачками. Два з них призначені для під’єднання вентиляторів процесорного охолоджувача, тоді як третій — для живлення помпи РСО.

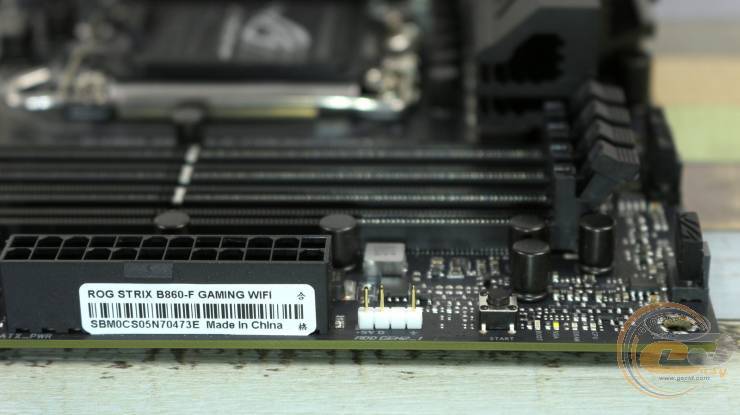

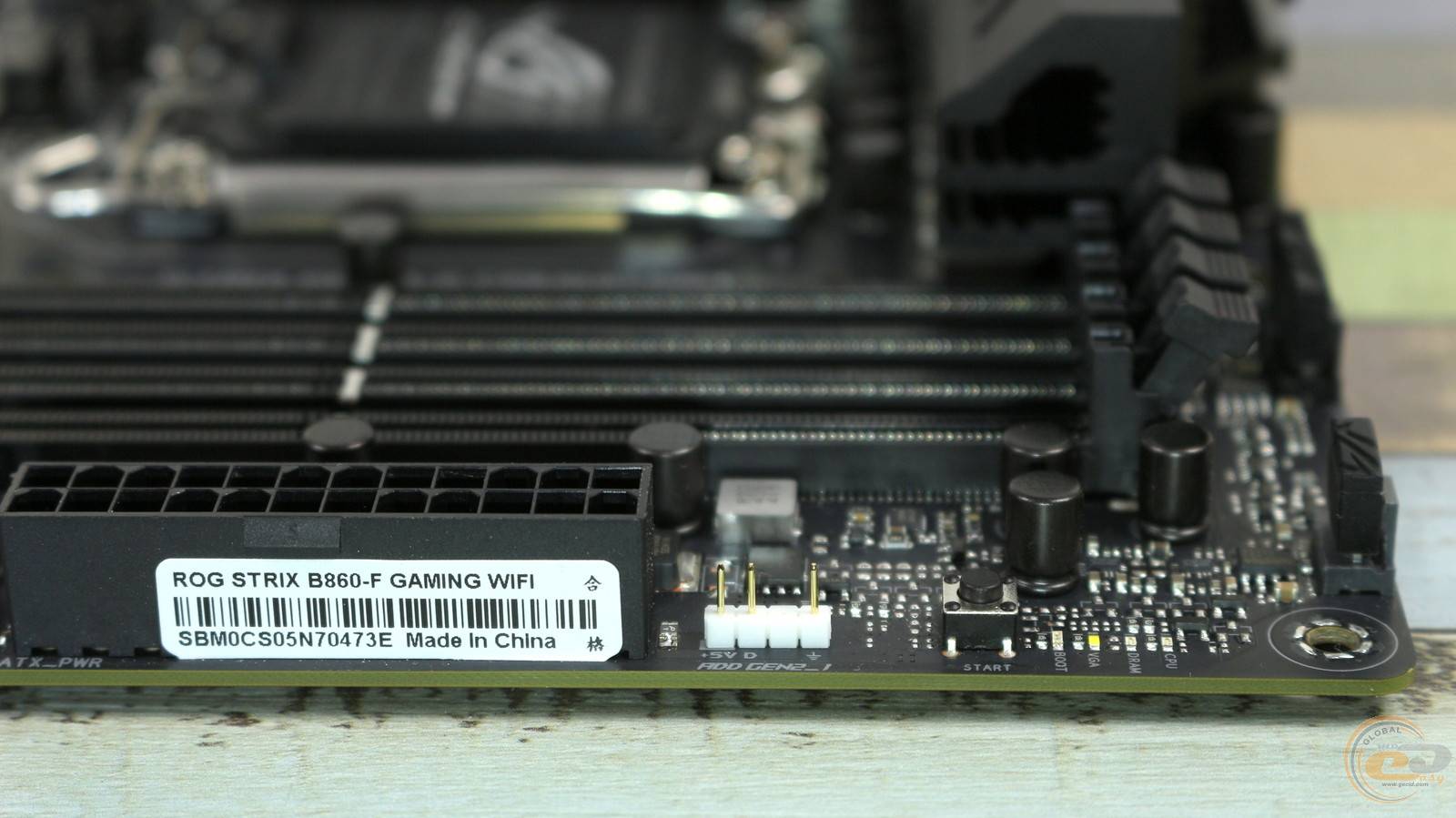

Вздовж правого краю плати також є ряд корисних елементів. Зверху видно кнопку для увімкнення ПК та чотири діагностичні індикатори, які за потреби допоможуть визначити причину несправності.

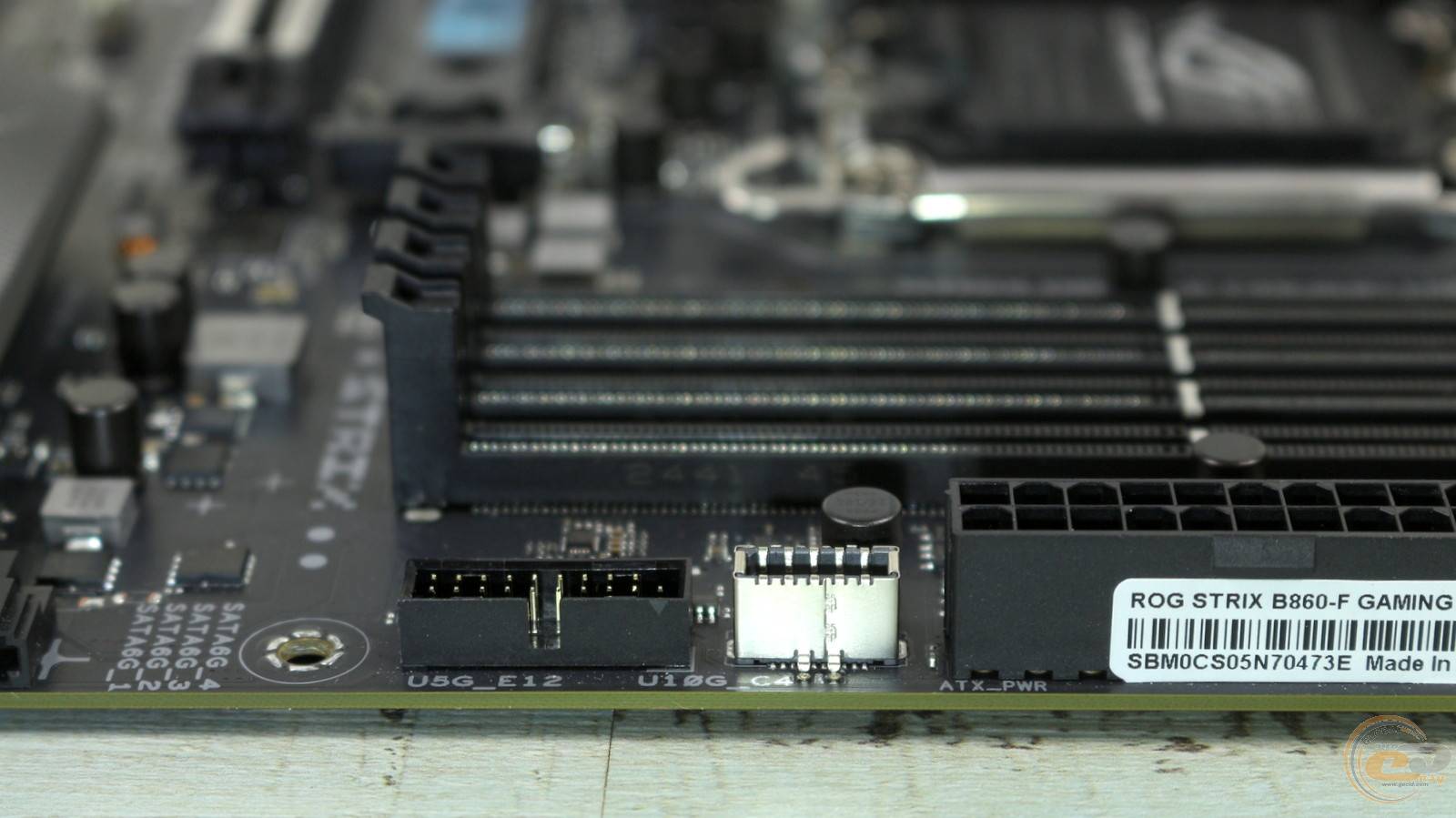

Далі розпаяна колодка під’єднання адресної LED-підсвітки, 24-контактний роз’єм живлення ATX,...

...колодка фронтальних USB 3.2 Gen 2 та USB 3.2 Gen 1. Останні призначені для під’єднання відповідно USB Type-C з пропускною здатністю до 10 Гбіт/с та двох USB Type-A зі швидкістю 5 Гбіт/с.

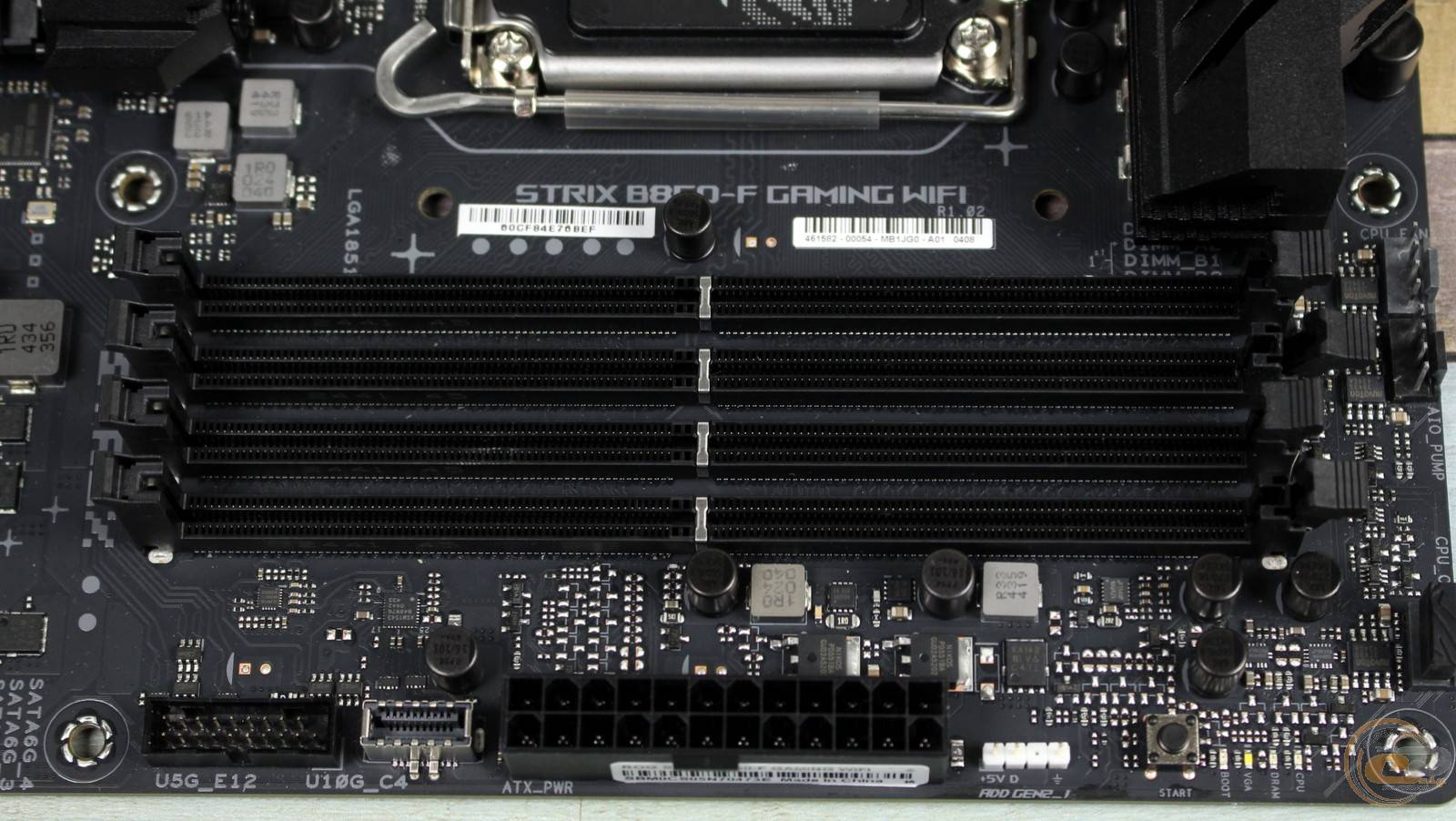

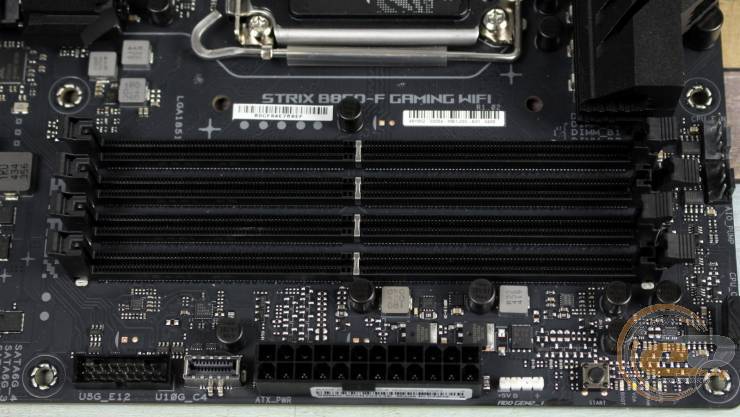

Трішки ближче до середини плати розташовані чотири DIMM-слоти для ОЗП стандарту DDR5. Вони підтримують модулі загальним об’ємом 256 ГБ із швидкості до 9066 МТ/с. Фіксатори тут присутні тільки зверху, що спрощує процес встановлення та витягнення планок.

Традиційно, пріоритетними для двох модулів пам’яті є слоти A2 та B2, а для одного — A2.

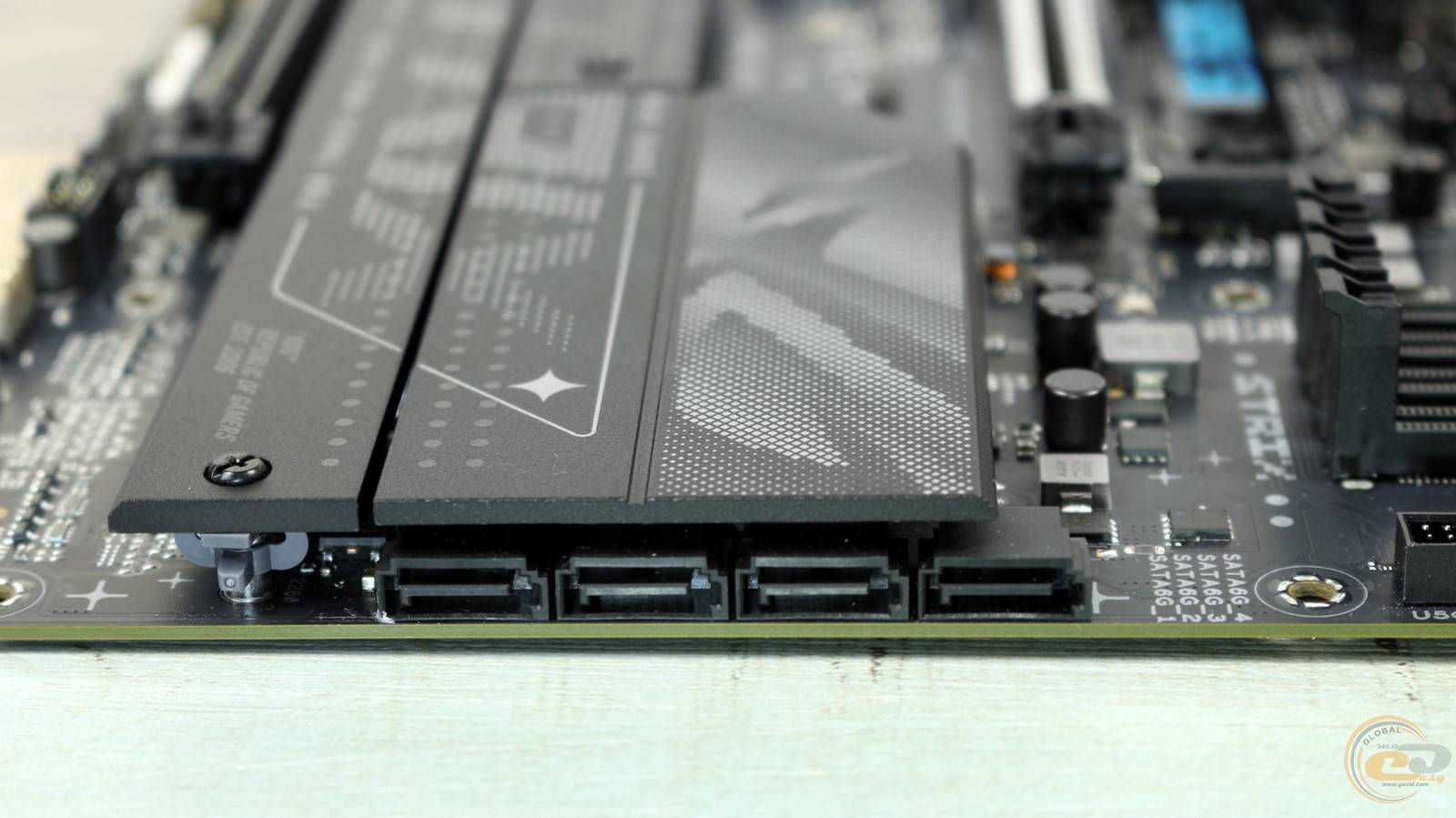

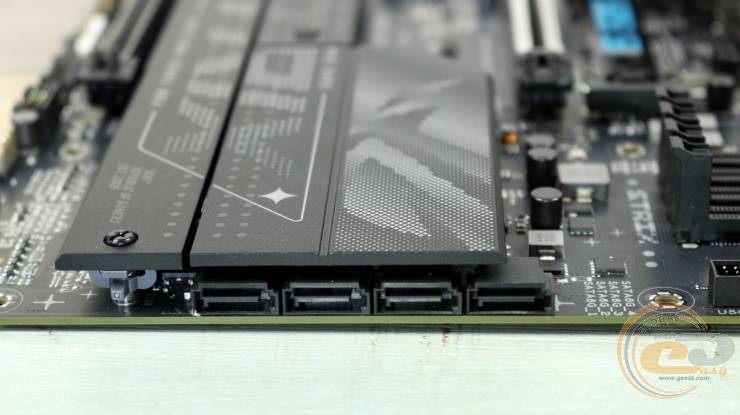

Ще нижче бачимо чотири порти SATA 6 Гбіт/с із горизонтальним компонуванням, що дозволить використовувати їх навіть при встановленій габаритній відеокарті.

Поряд розташований досить великий радіатор чипсета. Він не лише є окрасою плати, але й забезпечує гідну температуру набору логіки розмірами 28 х 23,5 мм. Так, після 27 хвилин вищезгаданого тесту AIDA FPU охолоджувач прогрівся всього лише до 38°C, і це за температури в приміщенні 20°C.

У ASUS ROG STRIX B860-F GAMING WIFI передбачені два слоти розширення PCIe:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 4.0 x16 (у режимі х4).

Верхній із них підсилений і використовує процесорні лінії, тоді як нижній — чипсетні.

Логічно, що левова частина решти вільного простору відведена для SSD формату M.2 Socket 3.

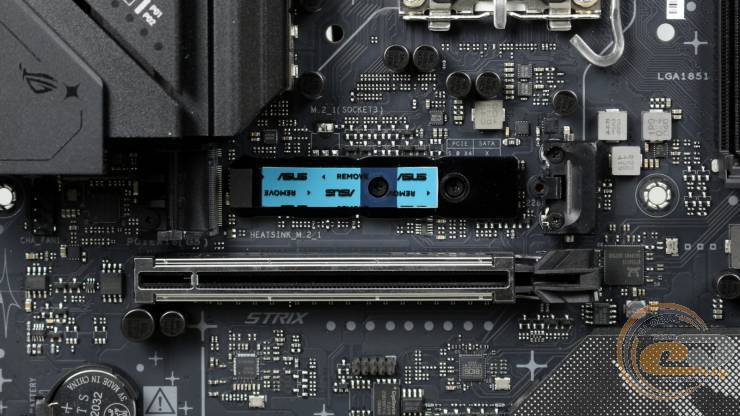

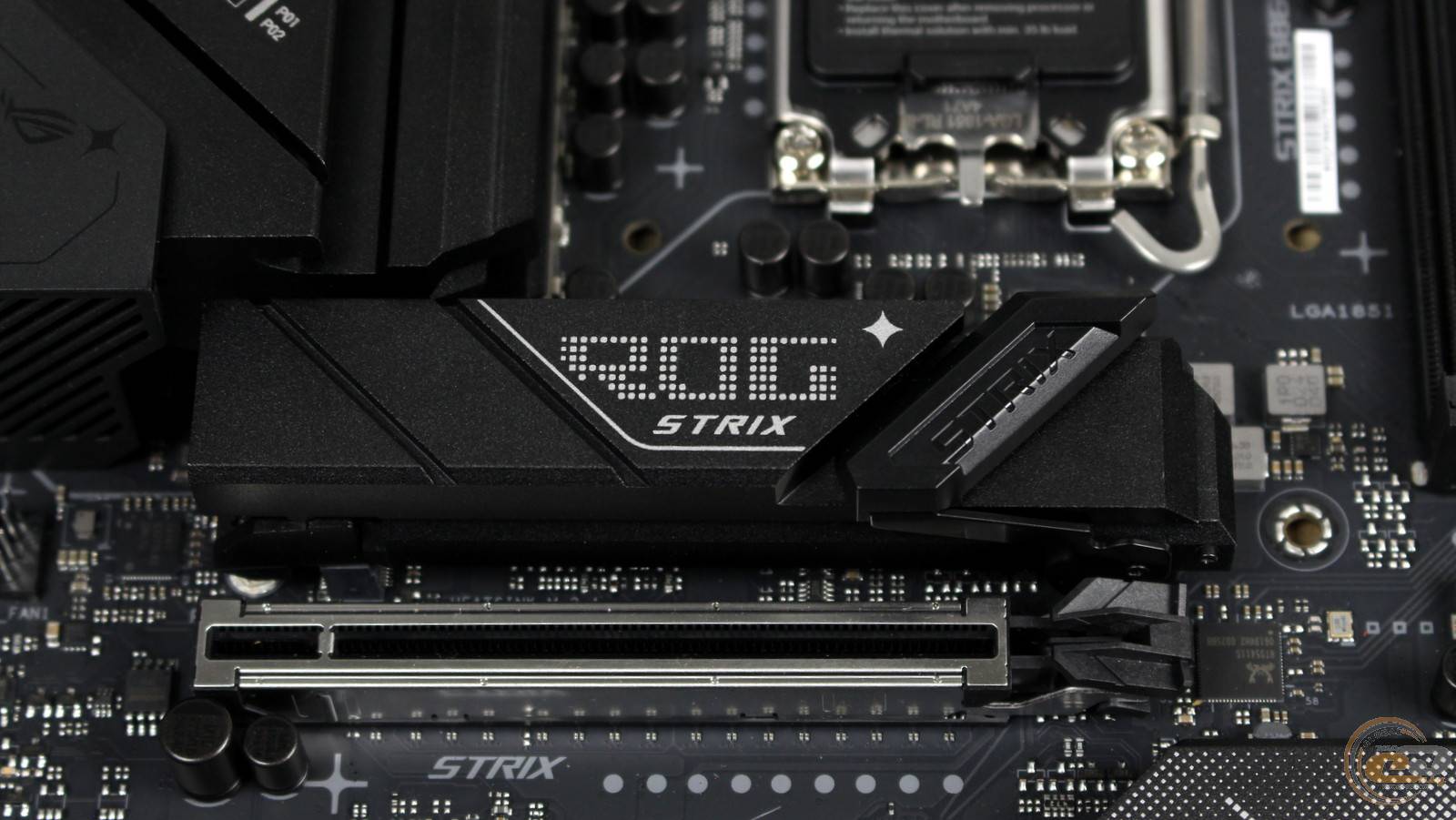

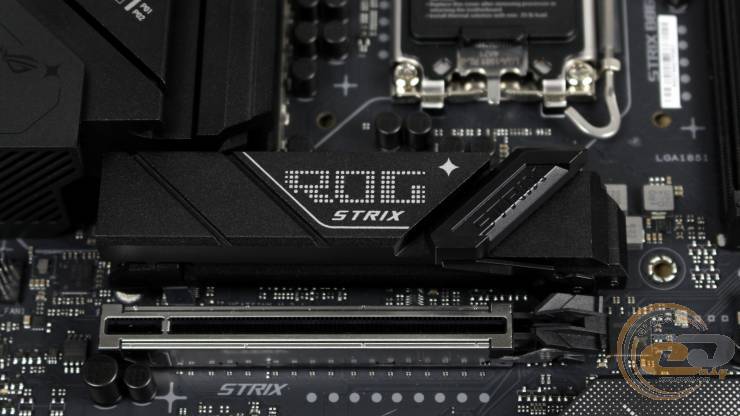

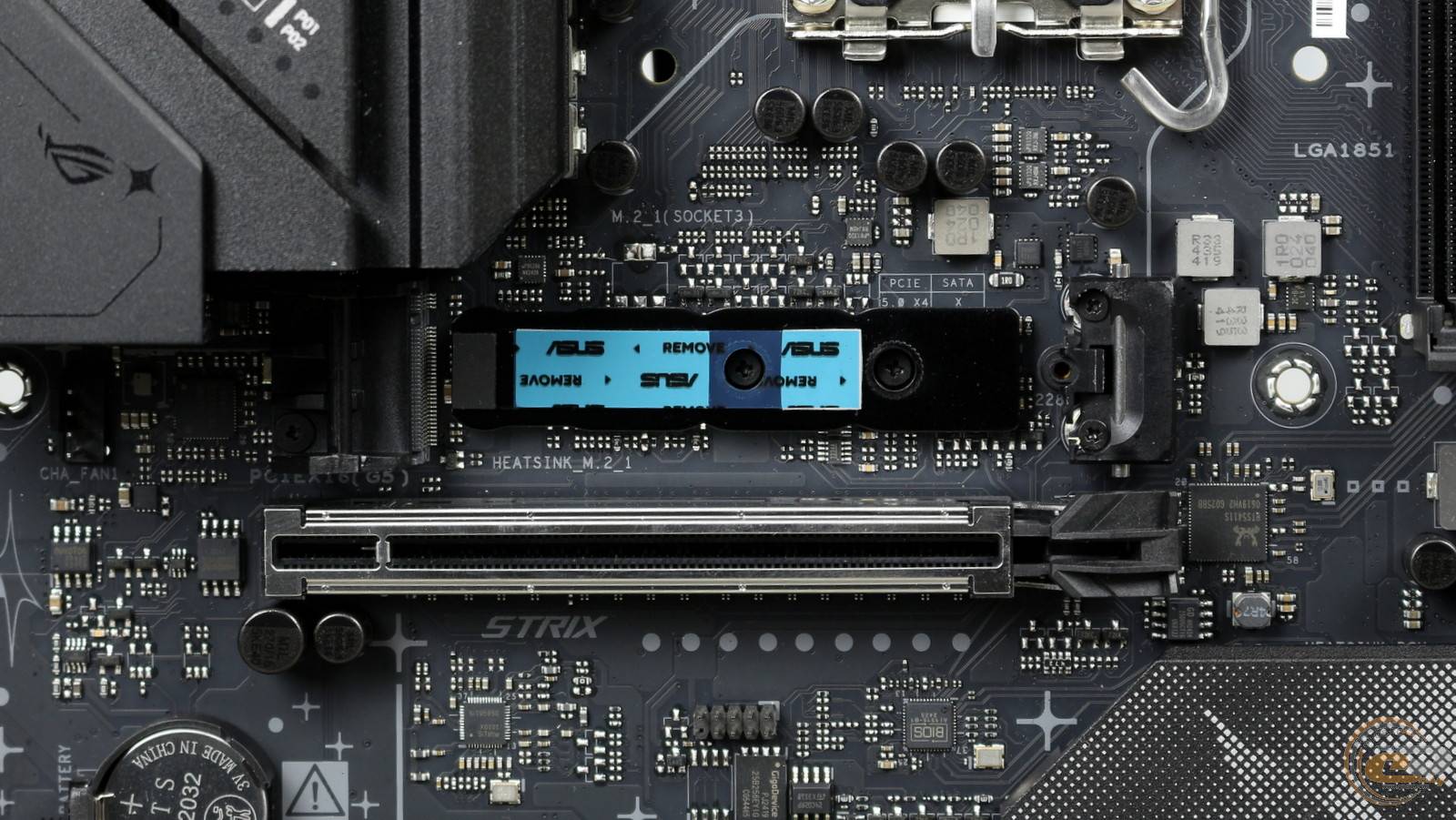

Верхній слот призначений для накопичувача форм-фактора M.2 2280 із високошвидкісним інтерфейсом PCIe 5.0 x4. Додаткове його охолодження забезпечує окремий радіатор з механізмом швидкого демонтажу (M.2 Q-Release)...

...і металева пластина, зафіксована на самій платі. Звісно ж, на обох елементах наявні термопрокладки.

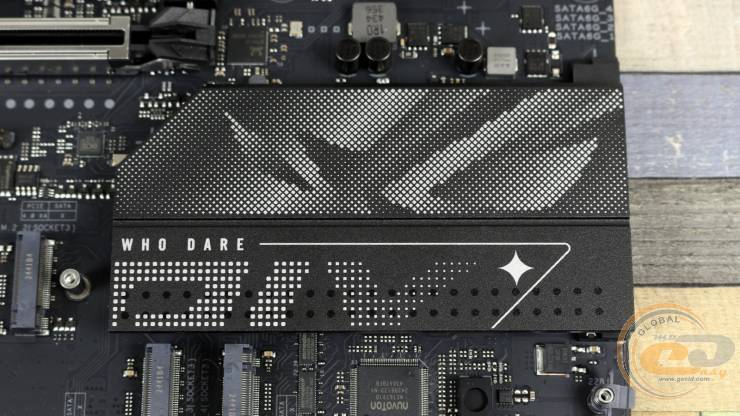

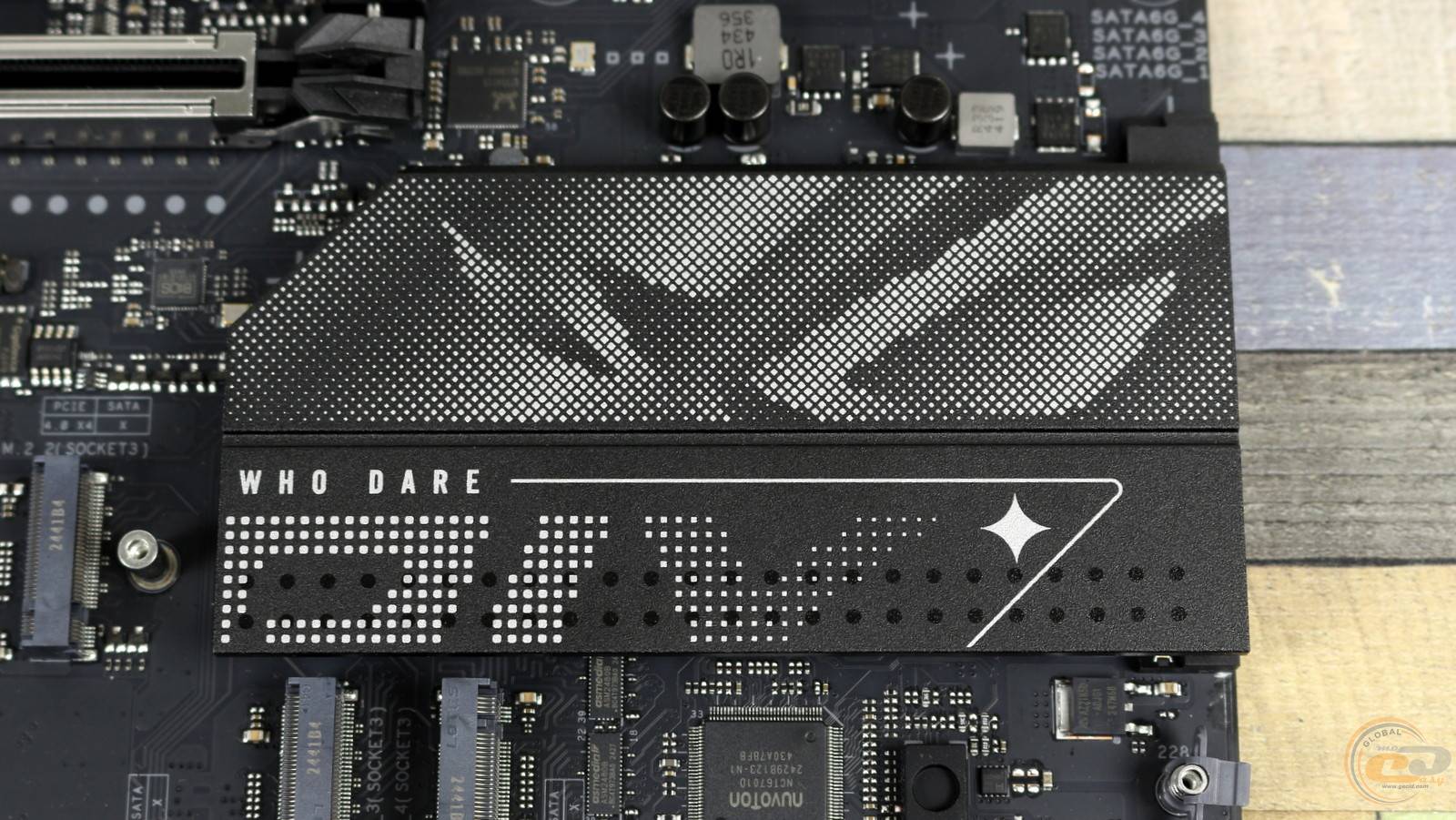

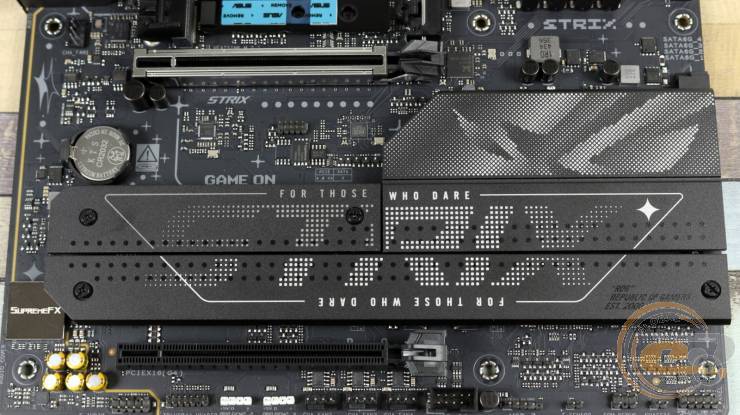

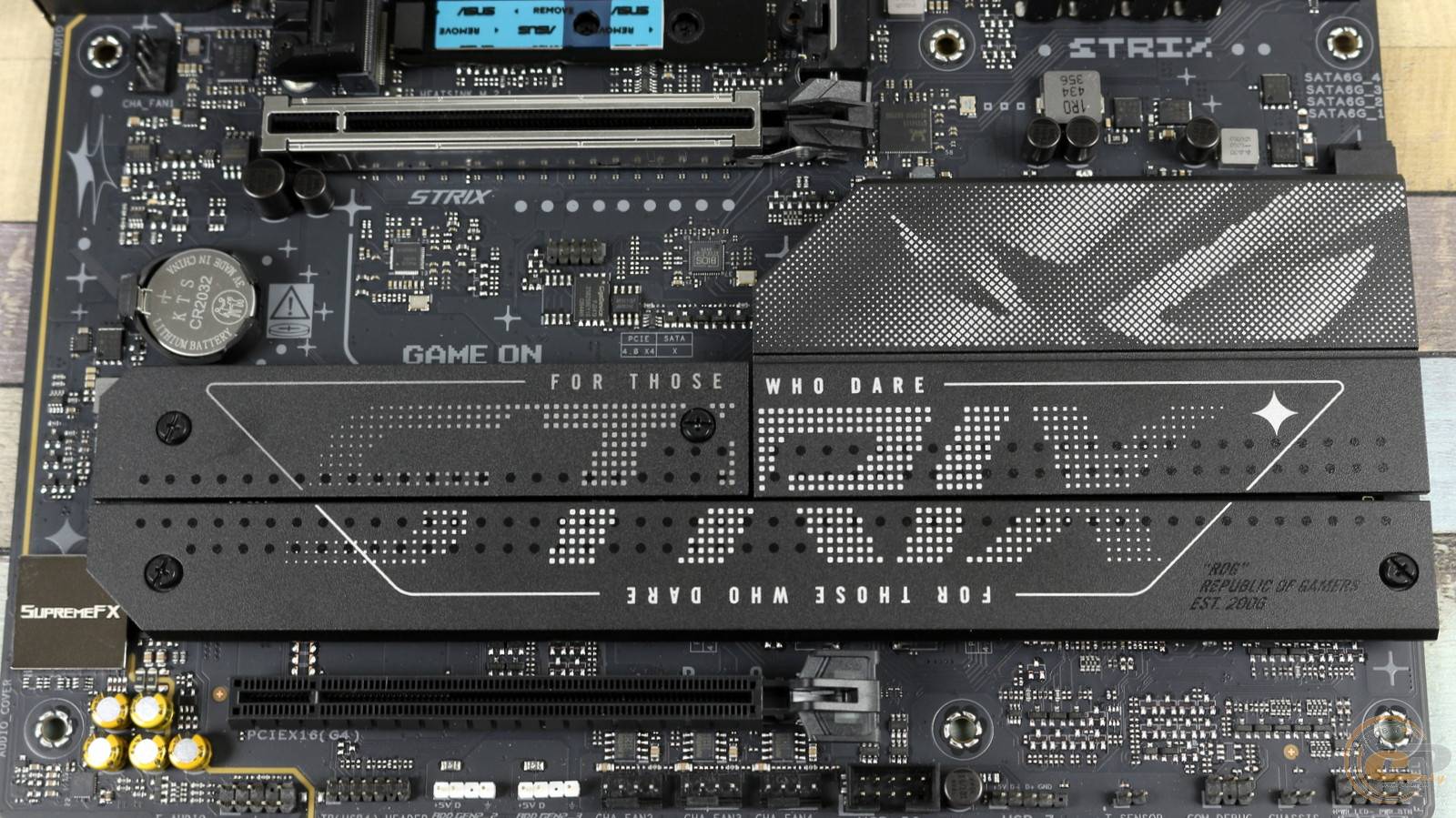

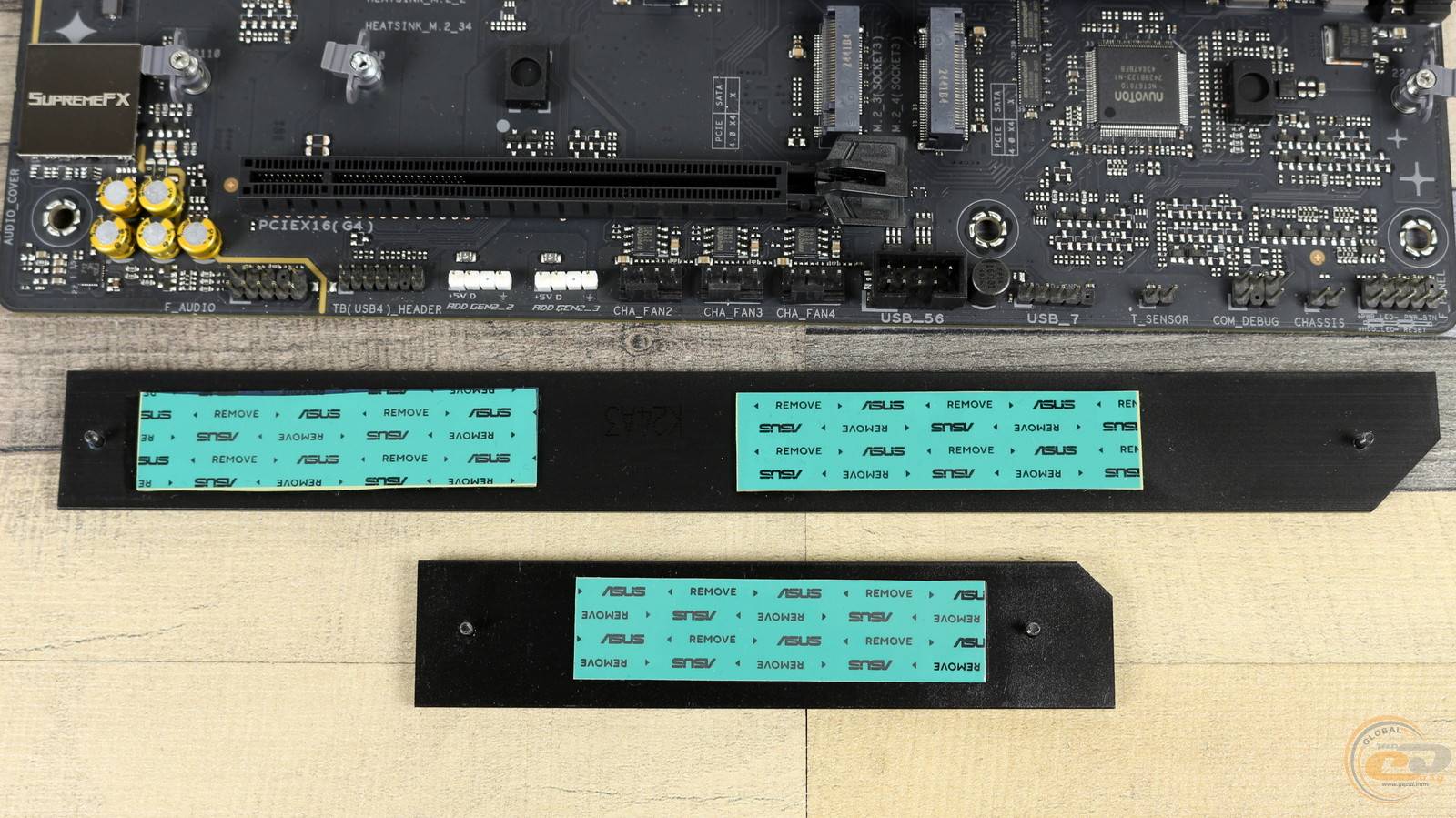

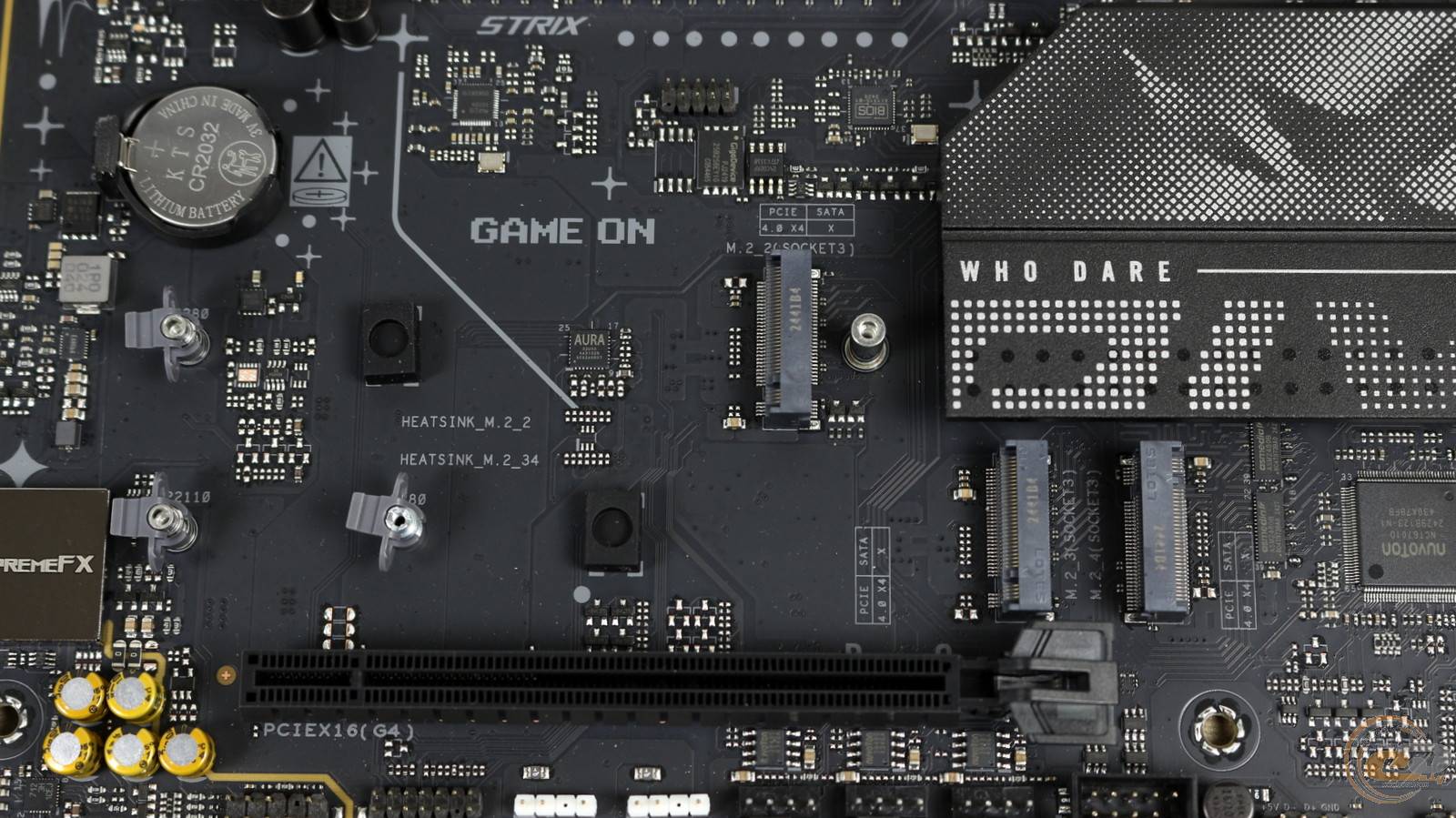

Є вони і на двох інших радіаторах, які прикривають ще три слоти M.2 та фіксуються уже за допомогою гвинтів.

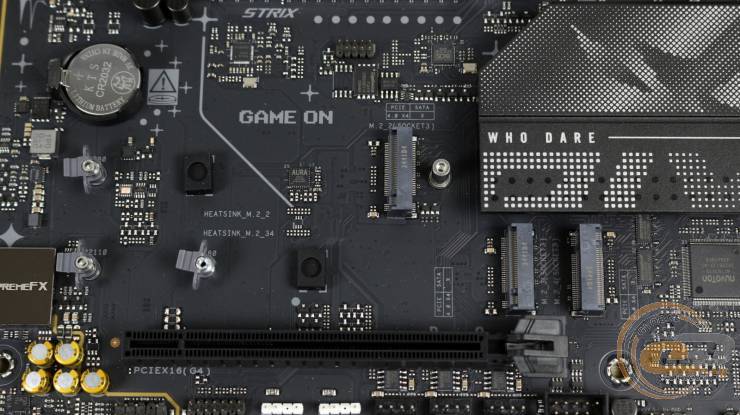

Верхній із них може вмістити накопичувач M.2 2280. Як і два інші слоти поруч, він використовує чипсетні лінії і відповідає стандарту PCIe 4.0 x4.

Нижче у третьому слоті M.2 можна розташувати SSD формату 2280 або й більш габаритний 22110.

І, нарешті, в четвертому слоті M.2 поміститься ще один твердотільник формату 2280. А ось тут присутнє певне обмеження — при використання даного роз’єму слот розширення PCIe 4.0 x4 не працюватиме, оскільки вони використовують спільні лінії від чипсету.

До речі, в усіх згаданих слотах передбачена безгвинтова фіксація накопичувачів, що додасть зручності до процесу монтажу.

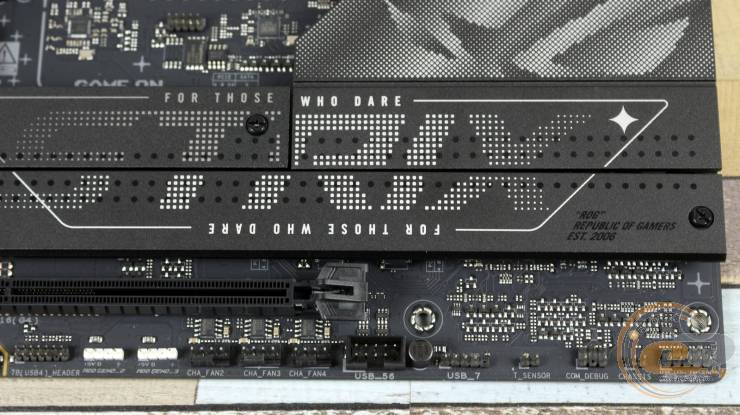

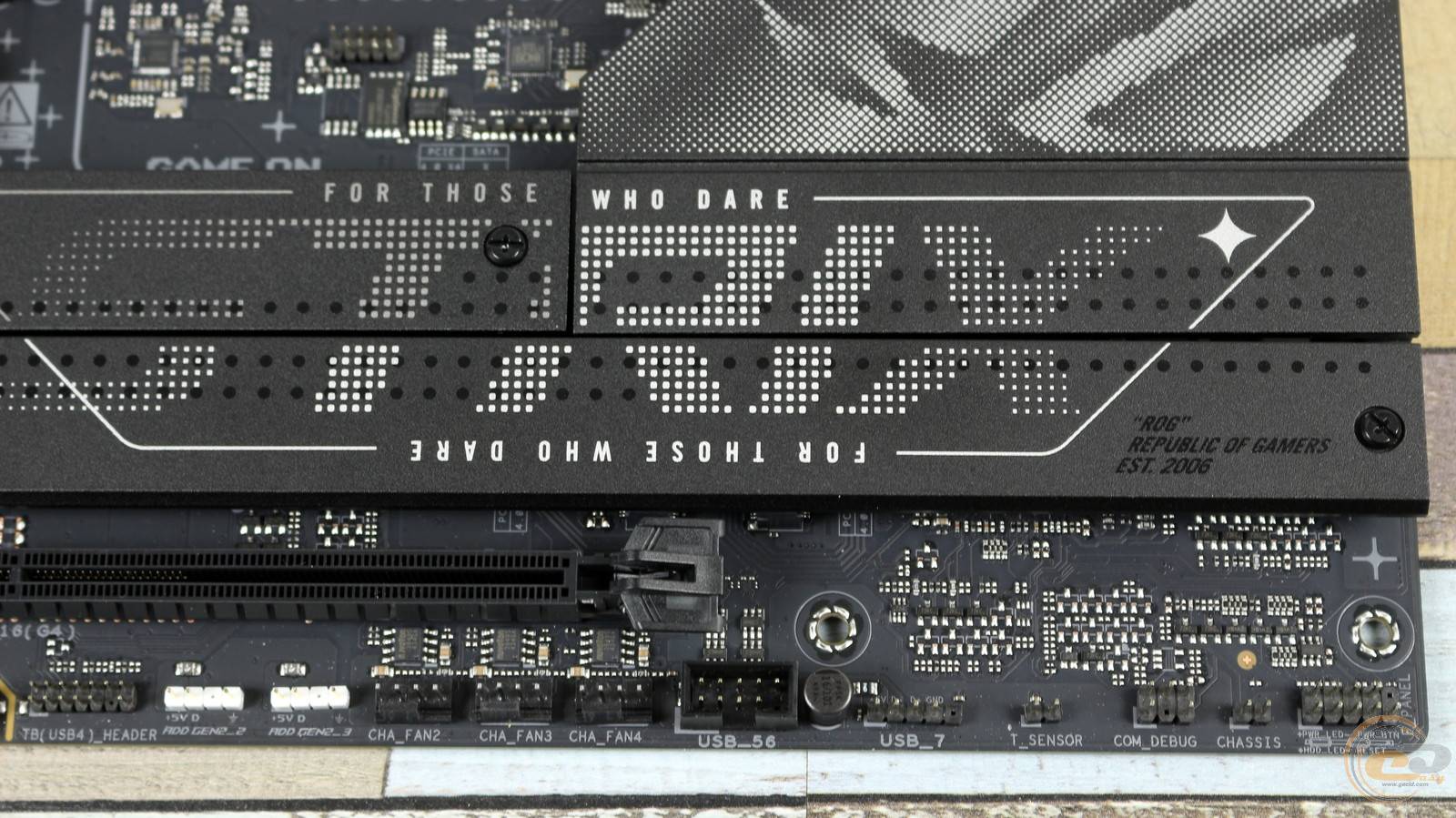

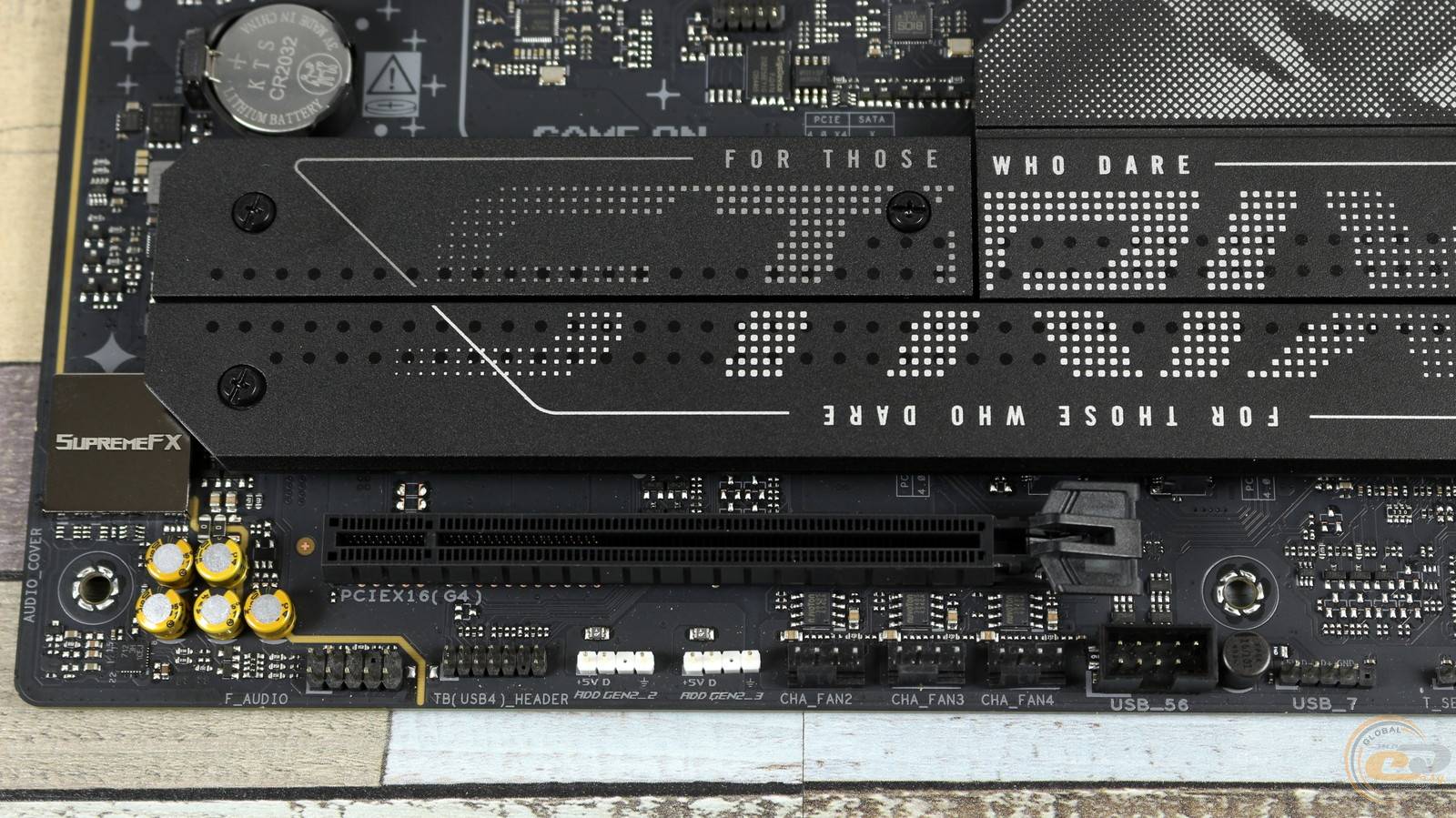

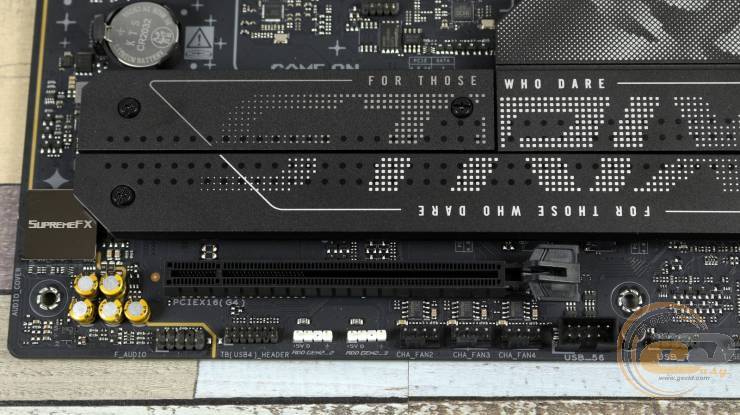

Нижня частина плати традиційно найбільш багата на різні колодки та роз’єми. Сюди можна під’єднати: кнопки, індикацію та аудіопорти фронтальної панелі, порт Thunderbolt (USB 4), два джерела світіння, три корпусні пропелери, три фронтальні USB 2.0, а також температурний сенсор. На додачу тут є колодка сигналізування про вторгнення у корпус.

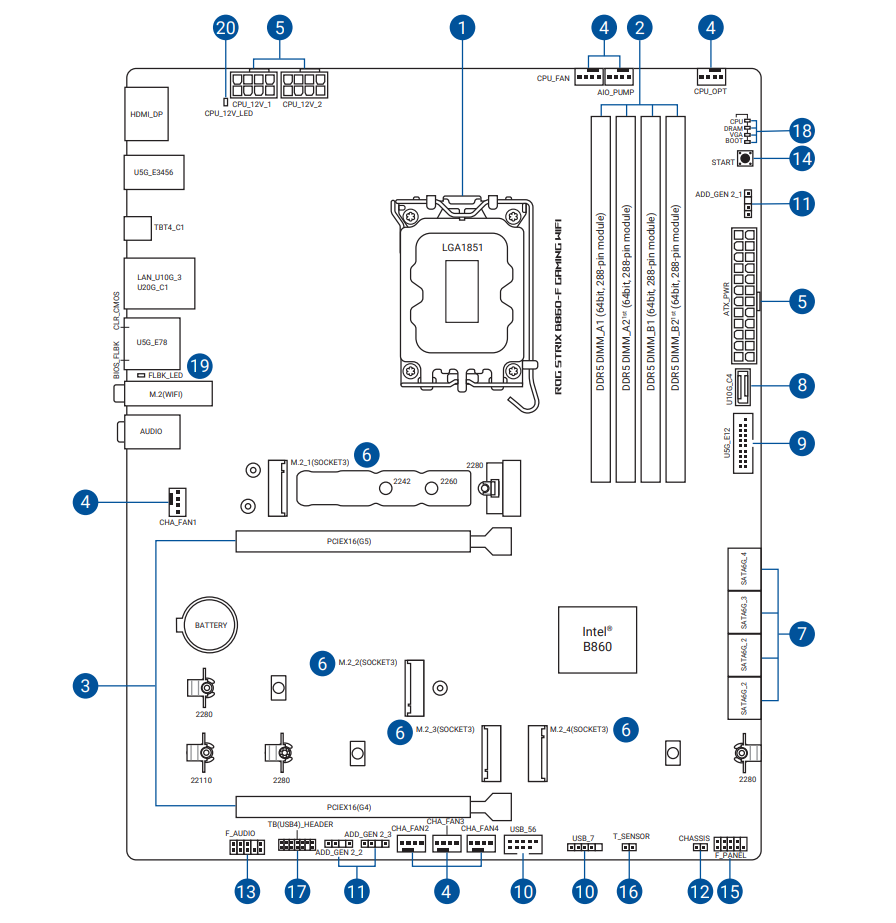

До речі, в цілому на платі наявні три колодки для організації підсвітки (позначені числом 11) і сім роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4).

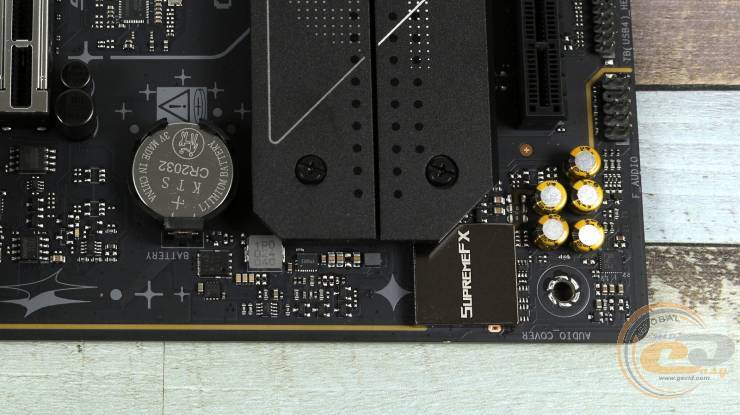

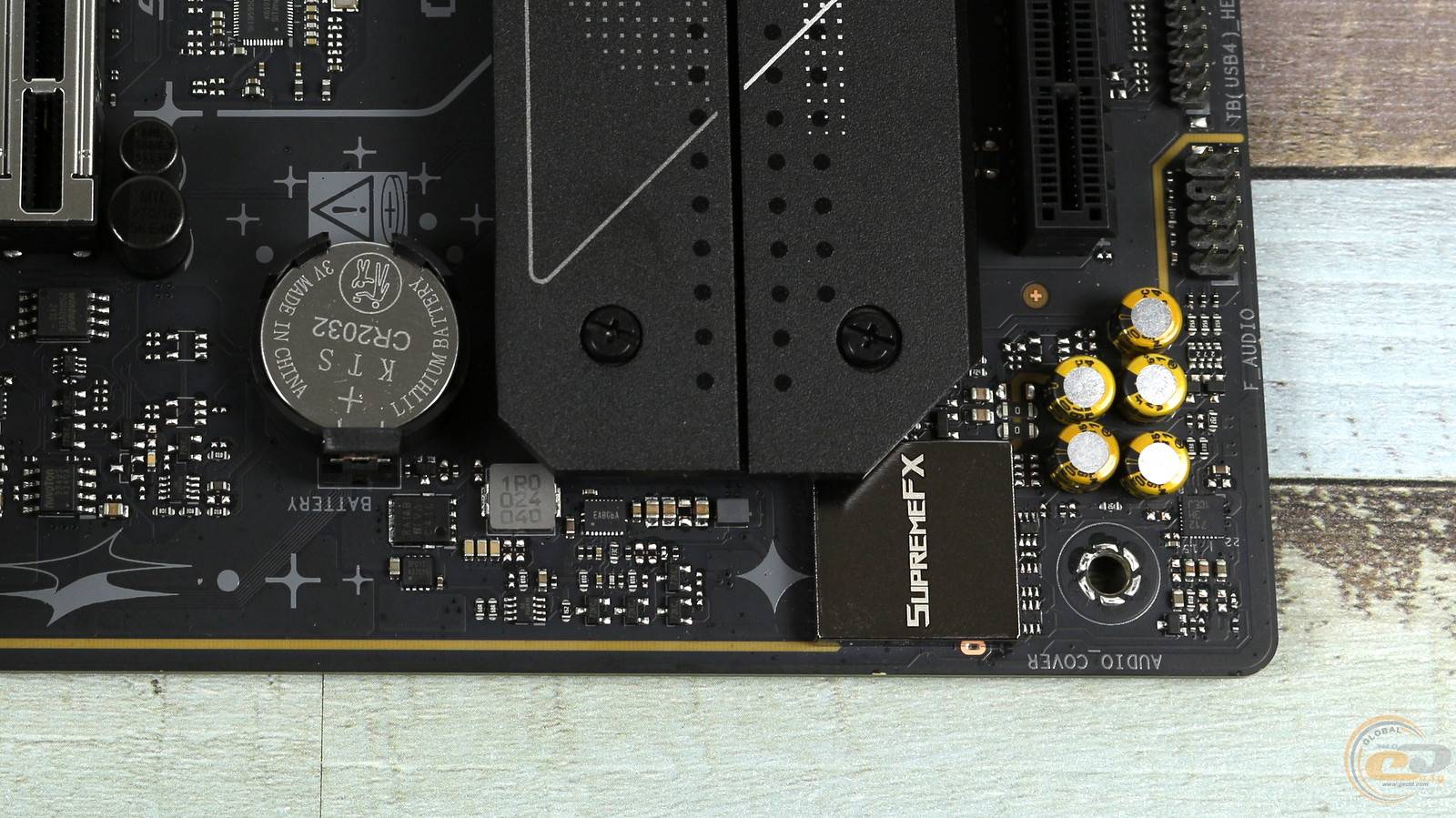

Доступ до батарейки CMOS дуже зручний, а відповідна кнопка скидання для зручності була винесена на тильну панель.

Неподалік видно п’ять аудіоконденсаторів, екранування аудіотракту від завад, а також накриття над топовим 7.1-канальним аудіокодеком ROG SupremeFX ALC4080 з підсилювачем Savitech SV3H712 — тут все як у «старшої» ASUS ROG STRIX Z890-E GAMING WIFI.

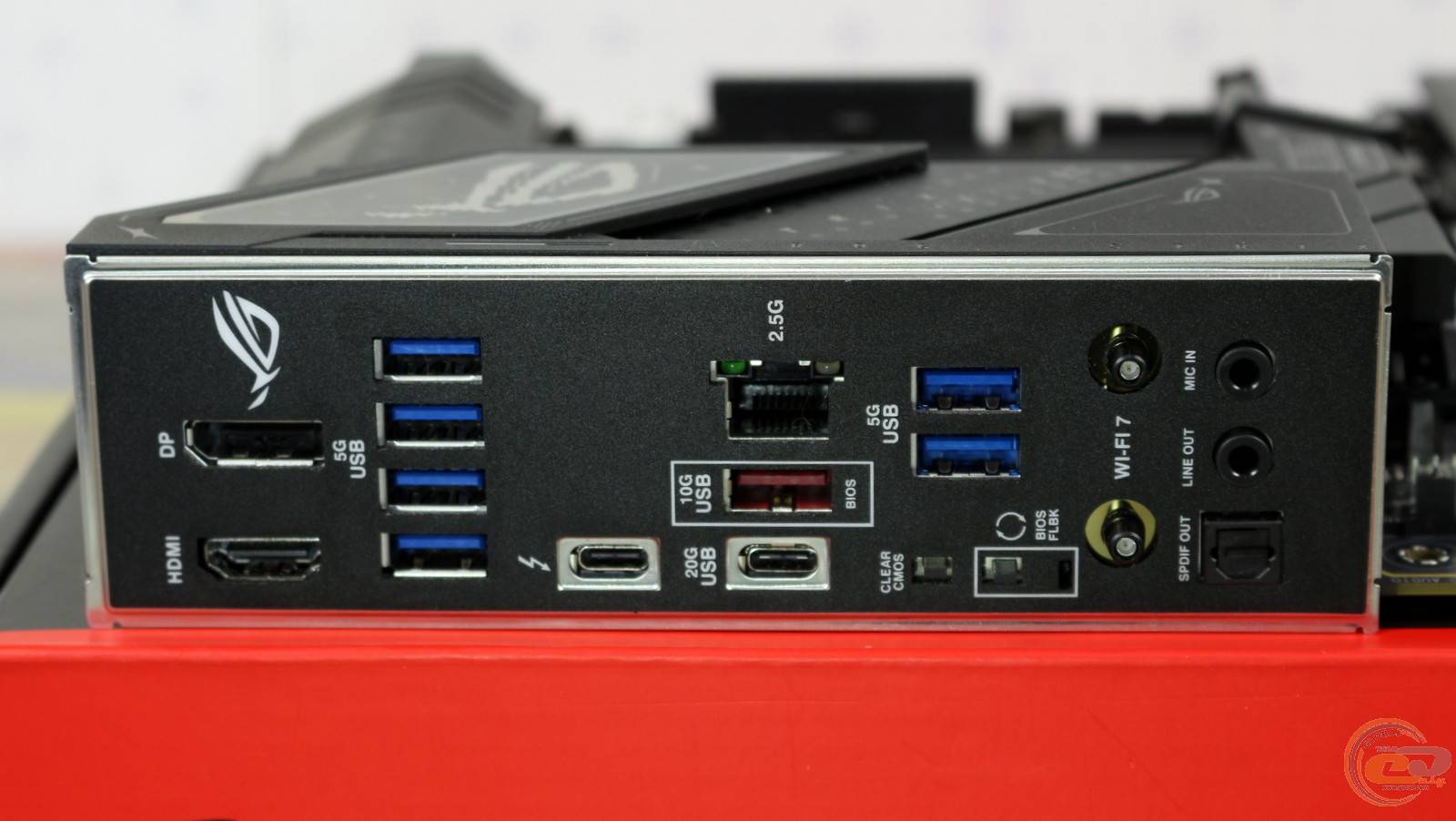

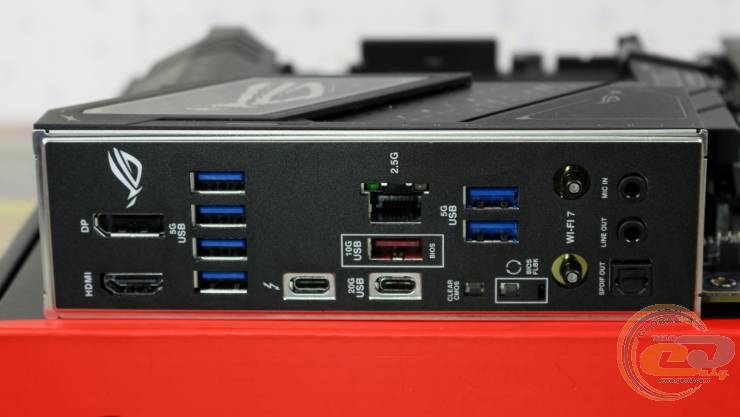

Що ж до інтерфейсної панелі ASUS ROG STRIX B860-F GAMING WIFI, то сюди виведені наступні порти та елементи:

• 1 х HDMI
• 1 x DisplayPort
• 1 x кнопка скидання CMOS
• 1 x кнопка оновлення BIOS
• 1 х Thunderbolt 4 Type-C (з підтримкою виведення зображення)
• 1 х USB 3.2 Gen 2x2 (20 Гбіт/с) Type-C
• 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 6 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A
• 1 x RJ45 (2,5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x аудіопорти

Вони дозволяють задіяти інтегроване відеоядро процесора, оновити BIOS і скинути налаштування CMOS, а також під’єднати аналогові і цифрові аудіопристрої. На додачу в наявності є вісім USB-портів та Thunderbolt 4 Type-C.

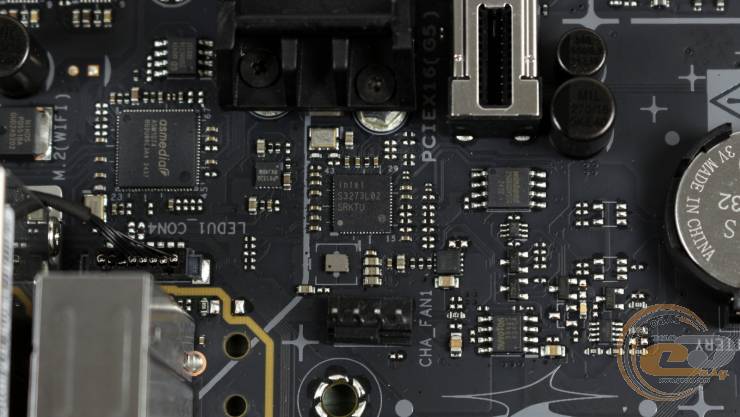

Функціонування мережевого порту покладене на LAN-контролер Intel I226-V SRKTU, який здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

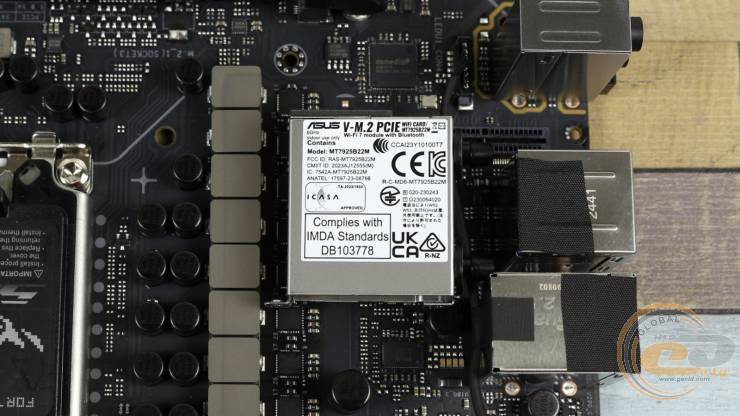

В свою чергу під кожухом інтерфейсної панелі розташована PCIe-плата MediaTek MT7925B22M, яка привносить підтримку тридіапазонного Wi-Fi 7 і Bluetooth 5.4. Звісно ж, для роботи Wi-Fi 7 потрібна Windows 11 у версії 24H2 або новіша, тоді як попередниці гарантують роботу максимум Wi-Fi 6E.

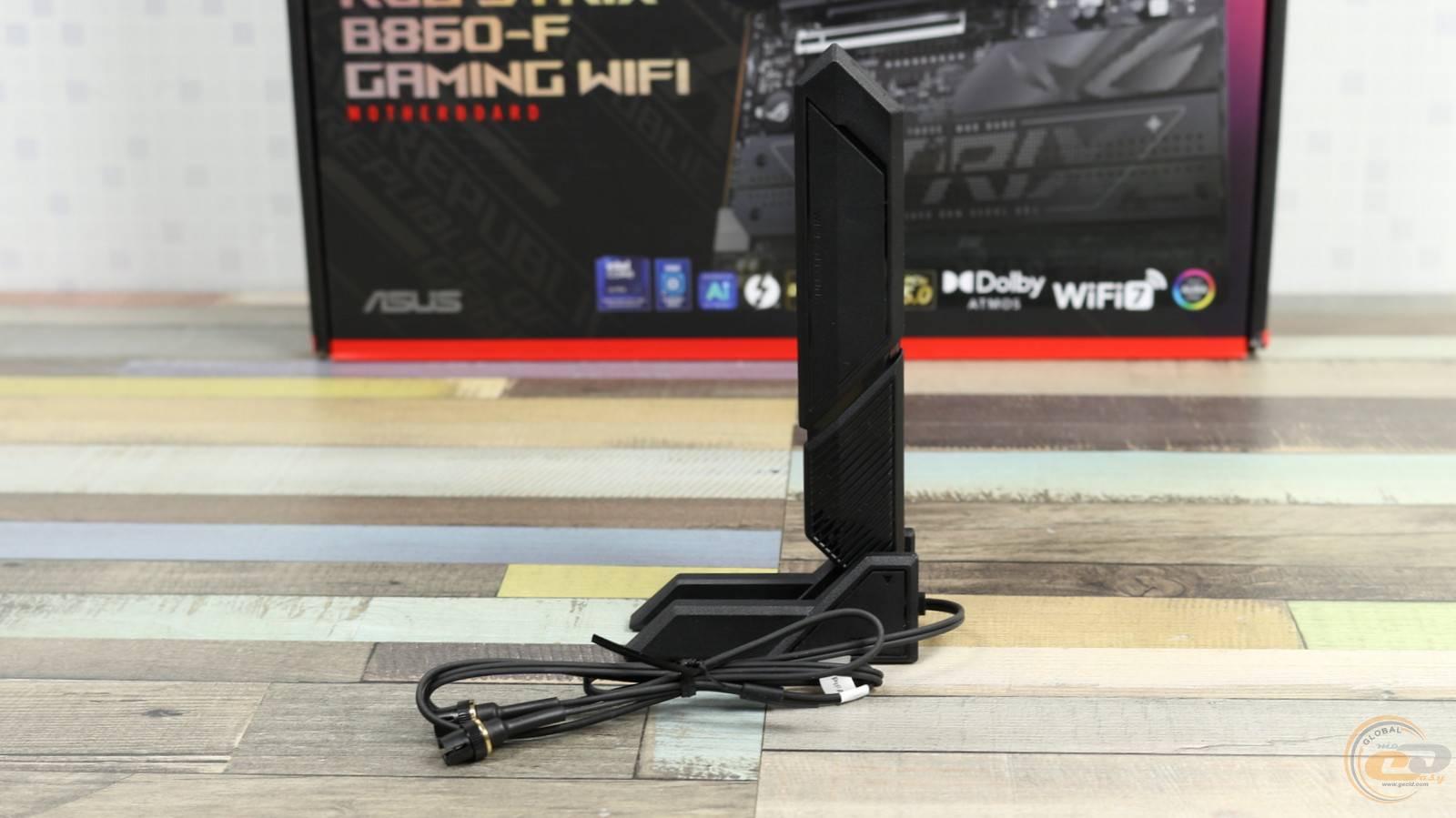

До речі, до вихідних роз’ємів даної плати під’єднується комплектна антена, яку можна розташувати в зоні найкращої видимості роутера.

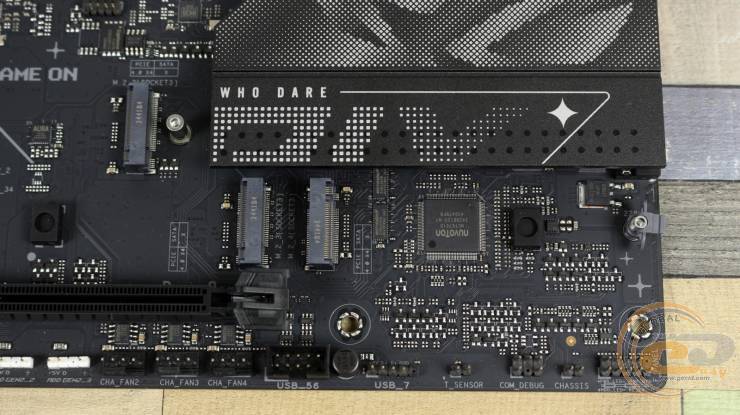

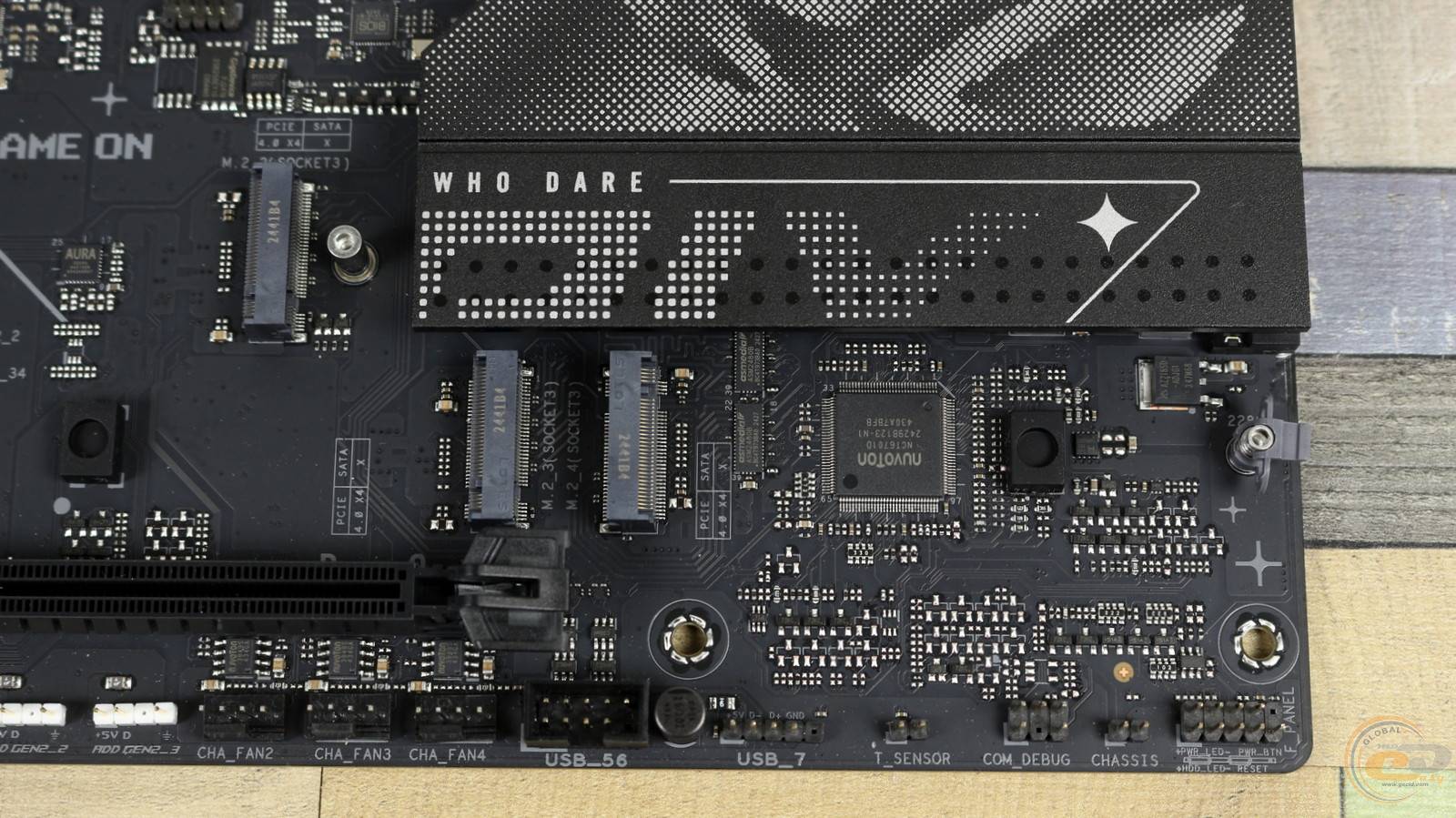

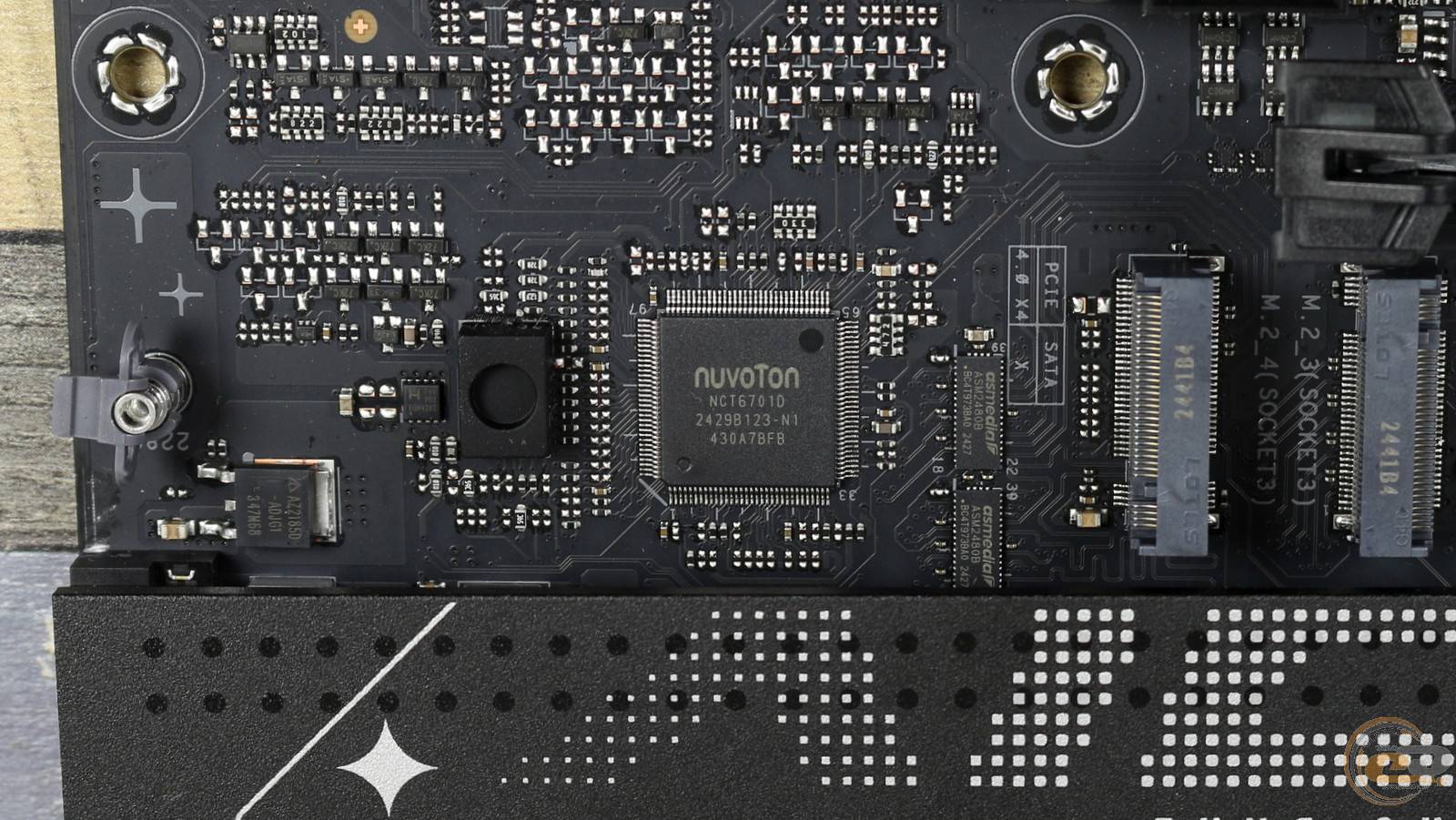

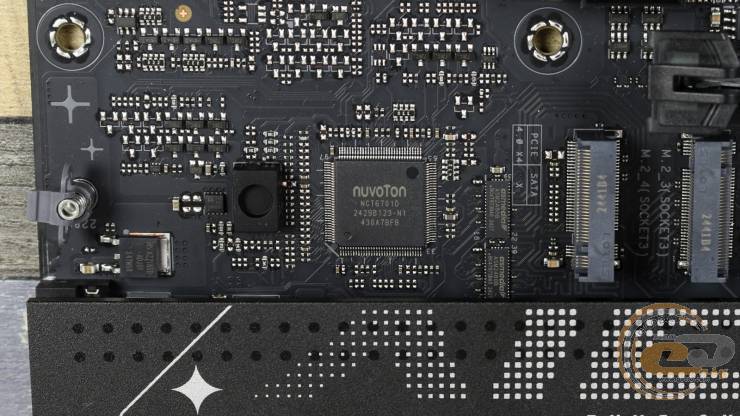

У свою чергу мультиконтролером виступає чип NUVOTON NCT6701D.

UEFI BIOS

Тестована плата ASUS ROG STRIX B860-F GAMING WIFI використовує сучасний завантажувач на основі графічного інтерфейсу UEFI. Традиційно можна обрати один із двох режимів роботи: «EZ Mode», в якому налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. В той же час базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах.

А оскільки перед нами плата з чипсетом AMD B860, то тут немає пунктів, які дозволяють збільшити множник процесора або частоту BCLK. Втім, деякі можливості для оптимізації CPU все ж присутні, про що розповімо далі.

Як і раніше, моніторити систему, керувати підсвічуванням та здійснювати певні налаштування можна і в середовищі ОС Windows за допомогою програми Armoury Crate.

Частоти процесора та пам’яті, можливості та ефективність розгону

Для подальшого тестування та перевірки можливостей материнської плати ASUS ROG STRIX B860-F GAMING WIFI використовувалося таке обладнання:

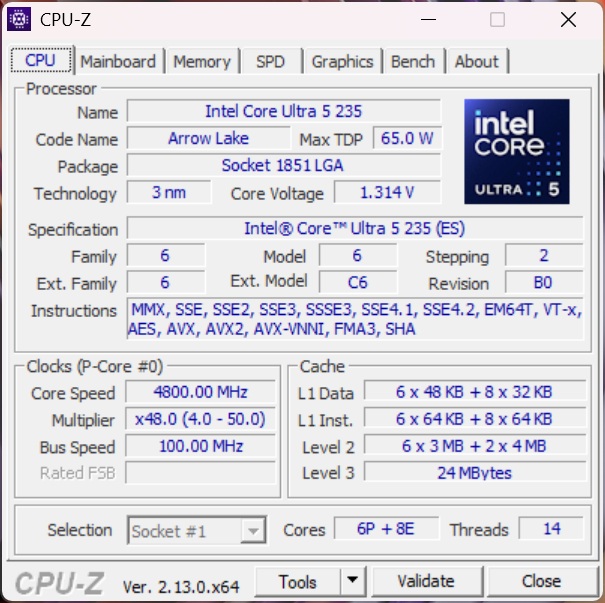

При навантаженні 14-ядерного Intel Core Ultra 5 235 стрес-тестом утиліти CPU-Z, продуктивні ядра тримали стабільні 4,8 ГГц при напрузі 1,314 В.

А у більш вимогливому 20-хвилинному FPU Stress test в AIDA64 їх частота дещо просіла — до 4,2 ГГц при напрузі 1,163 В.

Результати тестування є на скриншотах вище.

Ну а тепер про оптимізацію “каменя”. Для цієї цілі в BIOS у розділі ASUS Performance Enhancement 3.0 ми обрали режим “Enable”.

В результаті при стрес-тесті CPU-Z частота P-ядер залишалася на тому ж рівні 4,8 ГГц. Різниця була помітною лише в багатопотоковому тесті в CineBench R23 – процесор набрав на 28% більше балів.

Спроба №2. На цей раз у розділі ASUS Performance Enhancement 3.0 ми обрали режим “Enable (limit CPU temp at 90°С)”.

В стрес-тесті CPU-Z знову все стабільно — все ті ж 4,8 ГГц для P-ядер. І, знову ж, лише у багатопотоковому тесті у CineBench R23 маємо помітний приріс 30%.

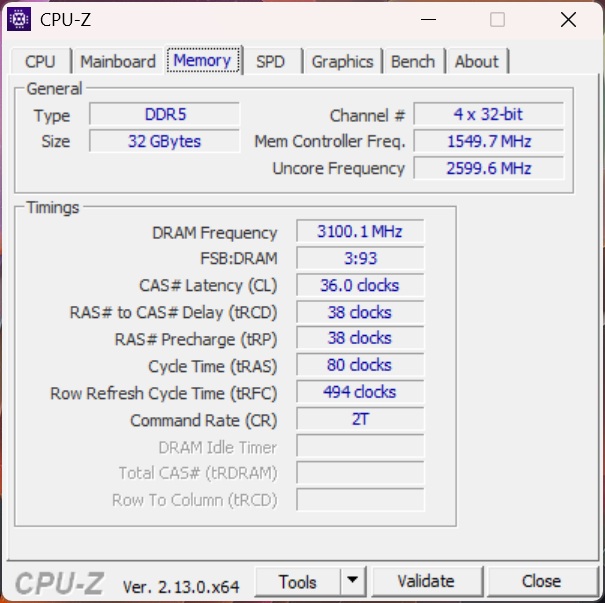

Набір із пари 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування запустився на частоті XMP-профіля DDR5-6000 МТ/с.

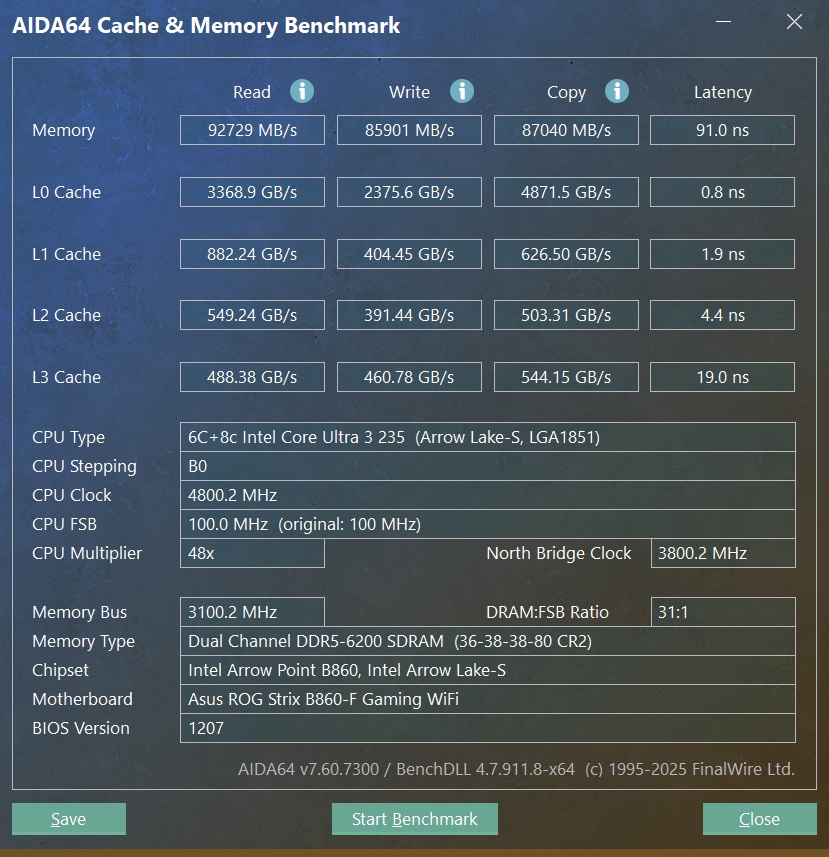

Без зміни таймінгів і напруги швидкодію пам’яті вдалося підвищити до DDR5-6200 МТ/с, що дало бонус продуктивності у 2-5%.

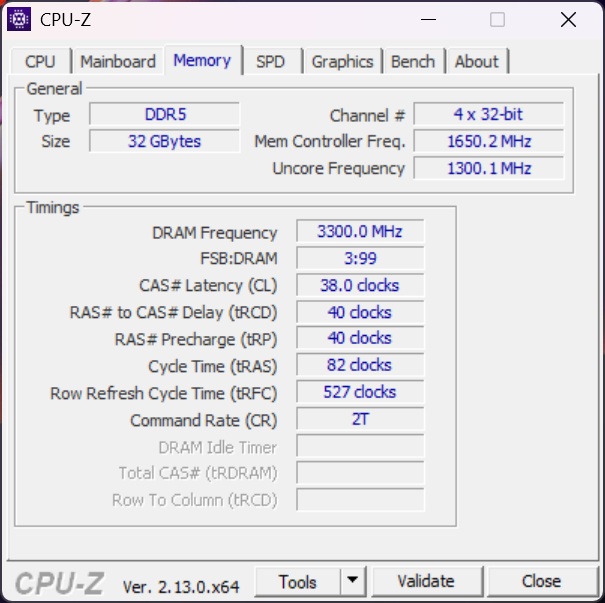

Після підвищення кожного із таймінгів на 2 до 38-40-40-82 і напруги до 1,38 В (+0,03 В), модулі запрацювали при DDR5-6400. Це дало приріст їх швидкості уже на відчутні 10-11% при меншій латентності.

На цей раз уже не чіпаючи таймінги, ми перейшли до DDR5-6600, завдяки чому була отримана уже 11-15% перевага.

Тож оптимізація пам’яті однозначно варта того, щоб нею зайнятися, адже вона дає відчутний приріст швидкодії системи. До того ж на тестованій платі виконати дані маніпуляції дуже просто.

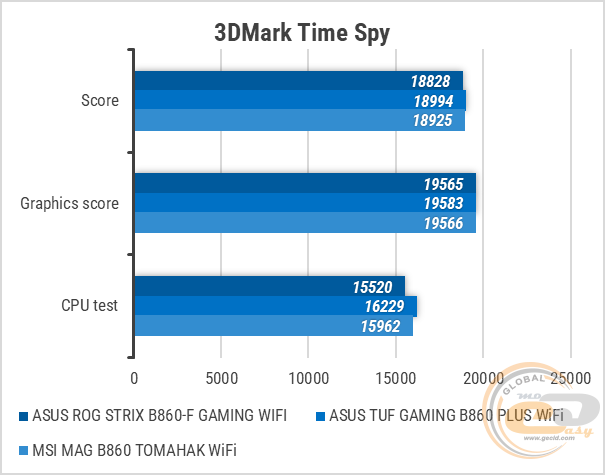

Тестування

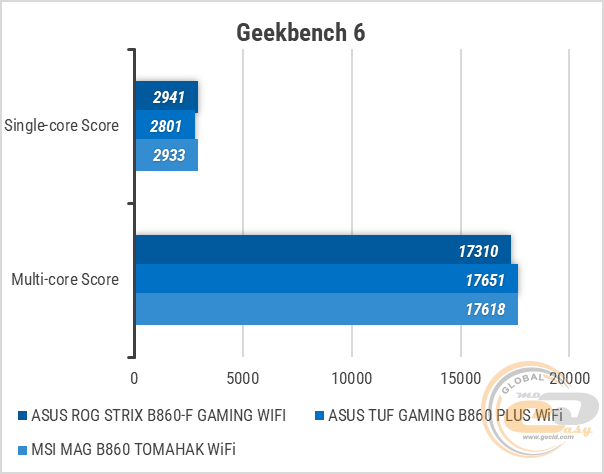

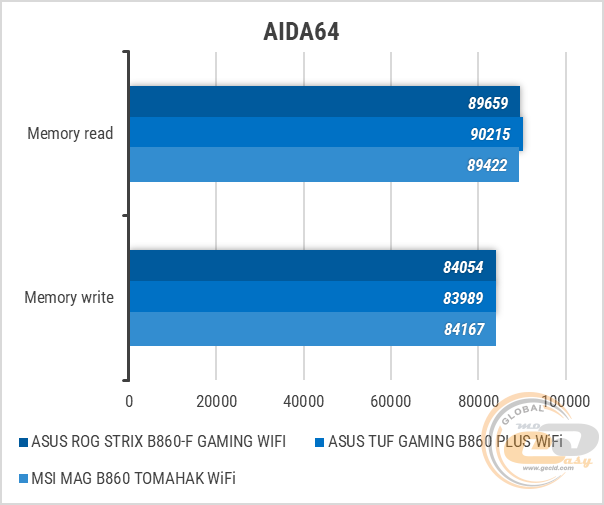

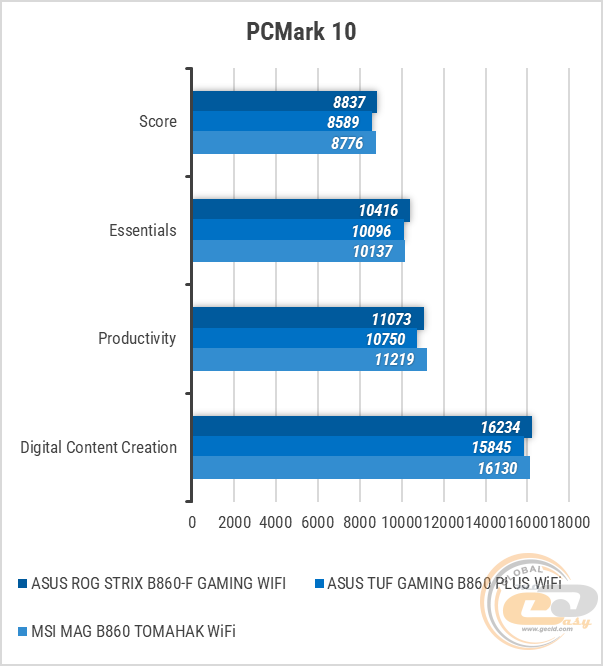

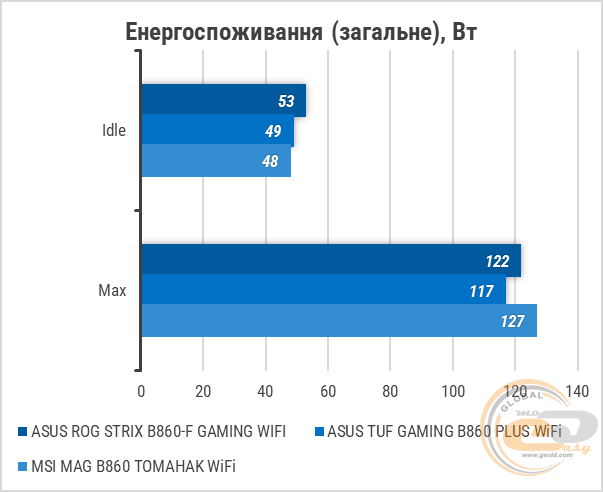

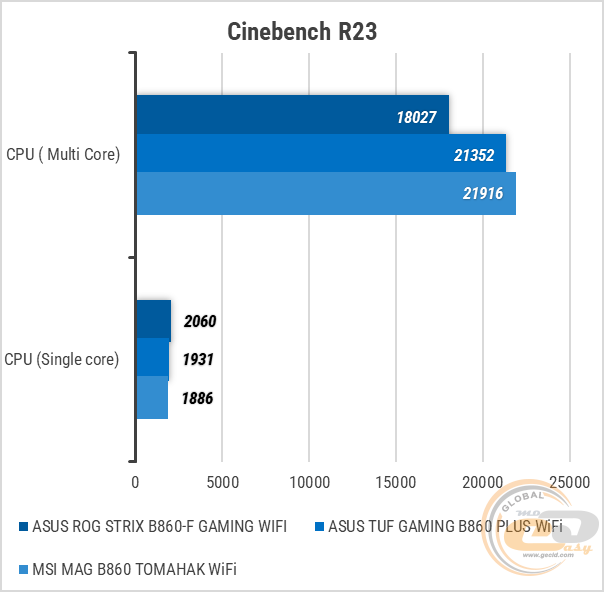

Що ж до стабільності роботи, то плата ASUS ROG STRIX B860-F GAMING WIFI без якихось труднощів пройшла усі наші тести.

Тестування звукового тракту на основі кодека ROG SupremeFX ALC4080

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-95.1	Відмінно
Динамічний діапазон, дБ(А)	95	Відмінно
Гармонійні викривлення, %	0.0025	Відмінно
Інтермодуляційне викривлення + шум, %	0.0062	Відмінно
Взаємопроникнення каналів, дБ	-94.9	Відмінно
Інтермодуляції на 10 кГц, %	0.0061	Відмінно
Загальна оцінка		Відмінно

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-114.0	Відмінно
Динамічний діапазон, дБ(А)	113.5	Відмінно
Гармонійні викривлення, %	0.0024	Відмінно
Інтермодуляційне викривлення + шум, %	0.0037	Відмінно
Взаємопроникнення каналів, дБ	-99.9	Відмінно
Інтермодуляції на 10 кГц, %	0.0029	Відмінно
Загальна оцінка		Відмінно

Топовий аудіокодек ROG SupremeFX ALC4080, який працює у парі з підсилювачем Savitech SV3H712, в обох тестах показав себе відмінником. Тож навіть користувачі з високими вимогами до якості звучання не потребуватимуть встановлення дискретної звукової карти.

Підсумок

Якщо порівнювати плату ASUS ROG STRIX B860-F GAMING WIFI з флагманським рішенням ASUS ROG STRIX Z890-E GAMING WIFI, то вона таки чимало втратила. Із найпомітнішого — можливість розгону процесора шляхом підвищення множника і частоти BCLK, кілька слотів M.2 та ряд інтерфейсів. А головне — це понад ₴10000 у вартості, які можна використати для купівлі більш продуктивного процесора або відеокарти.

У той же час рішення на основі чипсету Intel B860 все ще має широкий асортимент опцій, якого буде достатньо для абсолютної більшості користувачів. Сюди входить повна підтримка процесорів Core Ultra 200, в тому числі топового Core Ultra 9 285K завдяки відмінному охолодженню VRM; наявність чотирьох слотів M.2, зокрема і одного з інтерфейсом PCIe 5.0; а також сучасного набору портів. На місці є й приємні бонуси у вигляді діагностичних LED-індикаторів та кнопки увімкнення.

А от аудіопідсистема в ASUS ROG STRIX B860-F GAMING WIFI повністю аналогічна флагману — вона включає до свого складу кодек ROG SupremeFX ALC4080 із підсилювачем Savitech SV3H712. У RightMark Audio Analyzer такий тандем оцінений на відмінно. Також в наявності тридіапазонний Wi-Fi 7 і швидкий 2,5-гігабітний LAN-порт. А це дозволить з коробки відчути усі переваги пристрою із топової лінійки, нехай і з більш доступним чипсетом.

Переваги:

• 16+1+2+1-фазна підсистема живлення процесора і якісна елементна база;
• ефективне охолодження;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0;
• можливість встановлення до 256 ГБ ОЗП з частотою до 9066 МГц;
• підтримка чотирьох слотів M.2 Socket 3, в тому числі одного PCIe 5.0;
• 2,5-гігабітний LAN-контролер від Intel;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• три колодки для світлодіодних стрічок;
• сім конекторів для під’єднання вентиляторів та РСО;
• дуже якісна аудіопідсистема;
• відмінний набір портів на інтерфейсній панелі;
• приємний дизайн в темних тонах з підсвіткою ASUS AURA.

Особливості:

• при використанні четвертого роз’єму M.2 слот PCIe x4 буде відключений.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
