Огляд ASUS ROG STRIX B850-G GAMING WIFI: «нафарширована» материнська плата формату microATX

Нещодавно ми познайомилися з ASUS Prime AP202 ARGB — витонченим корпусом для microATX-плат. Його цінова категорія $120–140 натякає на те, що створювався він для досить потужних конфігурацій, і це підтверджує оригінальний підхід до охолодження відеокарти.

А в цьому матеріалі ми поговоримо про материнську плата, яка чудово підійде як для згаданого вище, так і для будь-якого іншого корпусу формату Mini-Tower. Мова про ASUS ROG STRIX B850-G GAMING WIFI. Від протестованої раніше повнорозмірної ASUS ROG STRIX B850-E GAMING WIFI вона відрізняється лише однією літерою в назві, тож у них справді чимало спільного. Тут і велика кількість M.2-слотів, і підтримка всіх актуальних процесорів AMD Ryzen для платформи AM5, і набір інших можливостей, властивих моделям лінійки ASUS ROG STRIX. Тож давайте розглянемо її ближче.

Специфікація

Модель	ASUS ROG STRIX B850-G GAMING WIFI
Чипсет	AMD B850
Процесорний роз'єм	AMD Socket AM5
Підтримувані процесори	AMD Ryzen 7000, 8000 та 9000
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті із швидкістю до DDR5-8000+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 (x16, залежить від використовуваного процесора)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242-2280; PCIe 4.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2242-2280; PCIe 5.0 x4, залежить від використовуваного процесора) 2 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 2 x SATA 6 Гбіт/с Підтримка RAID 0/1/5/10 (залежить від використовуваного процесора)
LAN	1 x Intel I226-V (2,5 Гбіт/с)
Wi-Fi / Bluetooth	2x2 Realtek RTL8922AE стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек Realtek ALC1220P Підсилювач Savitech SV3H712 AMP
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-контактний) 1 х роз’єм підключення водоблока РСО (4-контактний) 3 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієвий радіатор для трьох M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 х HDMI 1 x DisplayPort 1 x кнопка скидання CMOS 1 x кнопка оновлення BIOS 1 х USB 3.2 Gen 2x2 (20 Гбіт/с) Type-C 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 4 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A 2 х USB 2.0 Type-A 1 x LAN (2,5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x позолочені аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2x2 (підтримує USB Type-C) 1 х USB 3.2 Gen 1 (підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11
Форм-фактор	microATX, 244 x 244 мм
Сайт виробника	ASUS
Сторінка пристрою	ASUS ROG STRIX B850-G GAMING WIFI
Сторінка підтримки	ASUS ROG STRIX B850-G GAMING WIFI (нові версії BIOS, драйверів і т.п.)

Паковання та комплектація

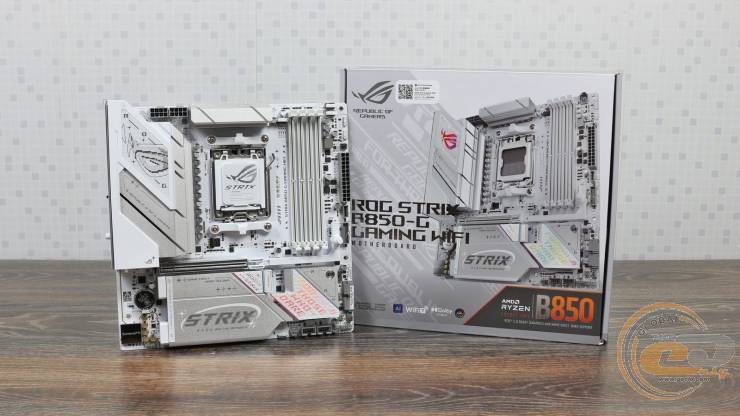

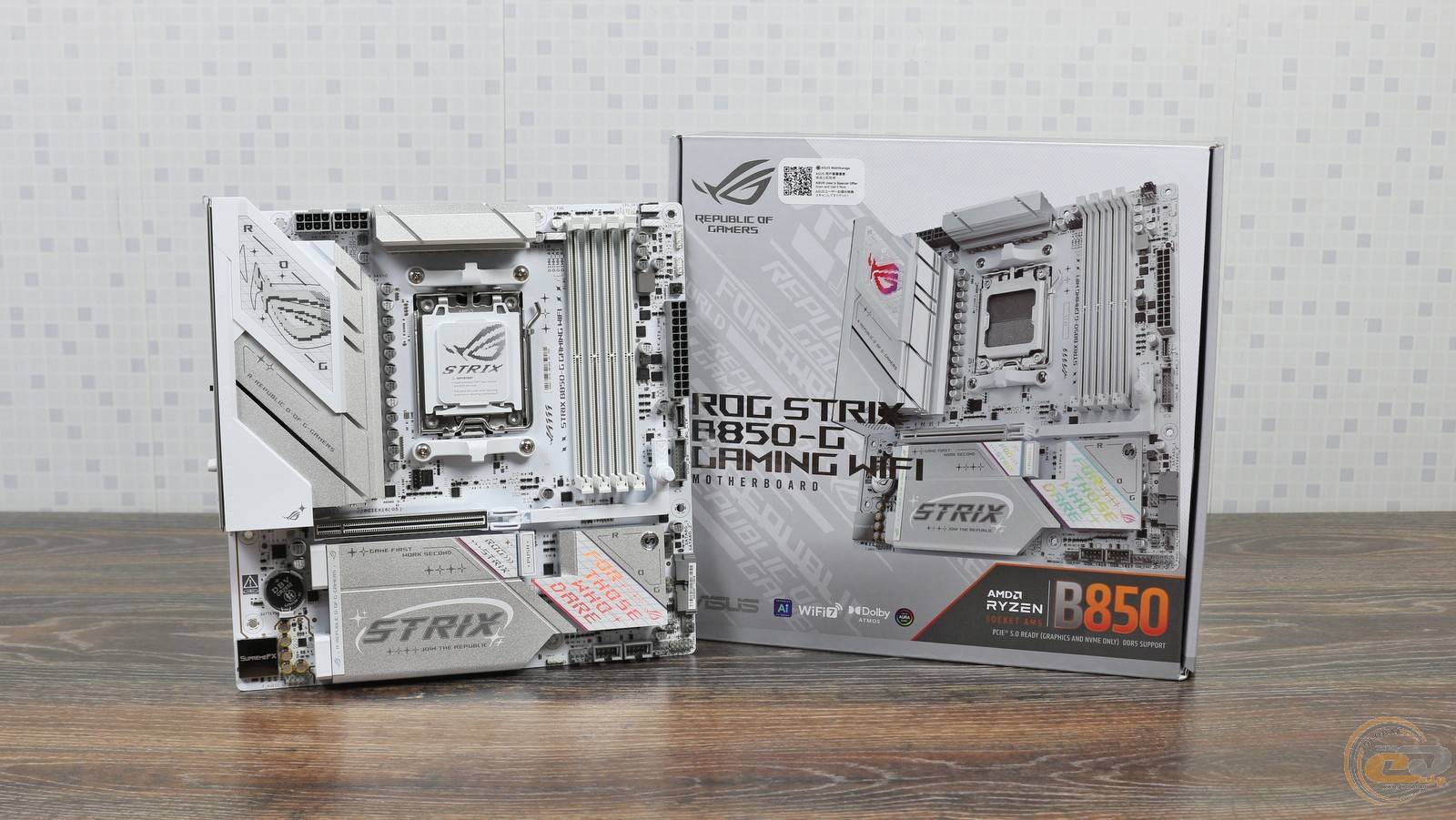

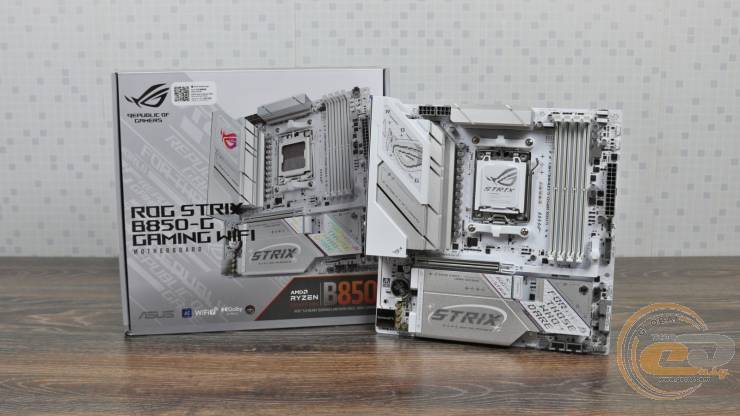

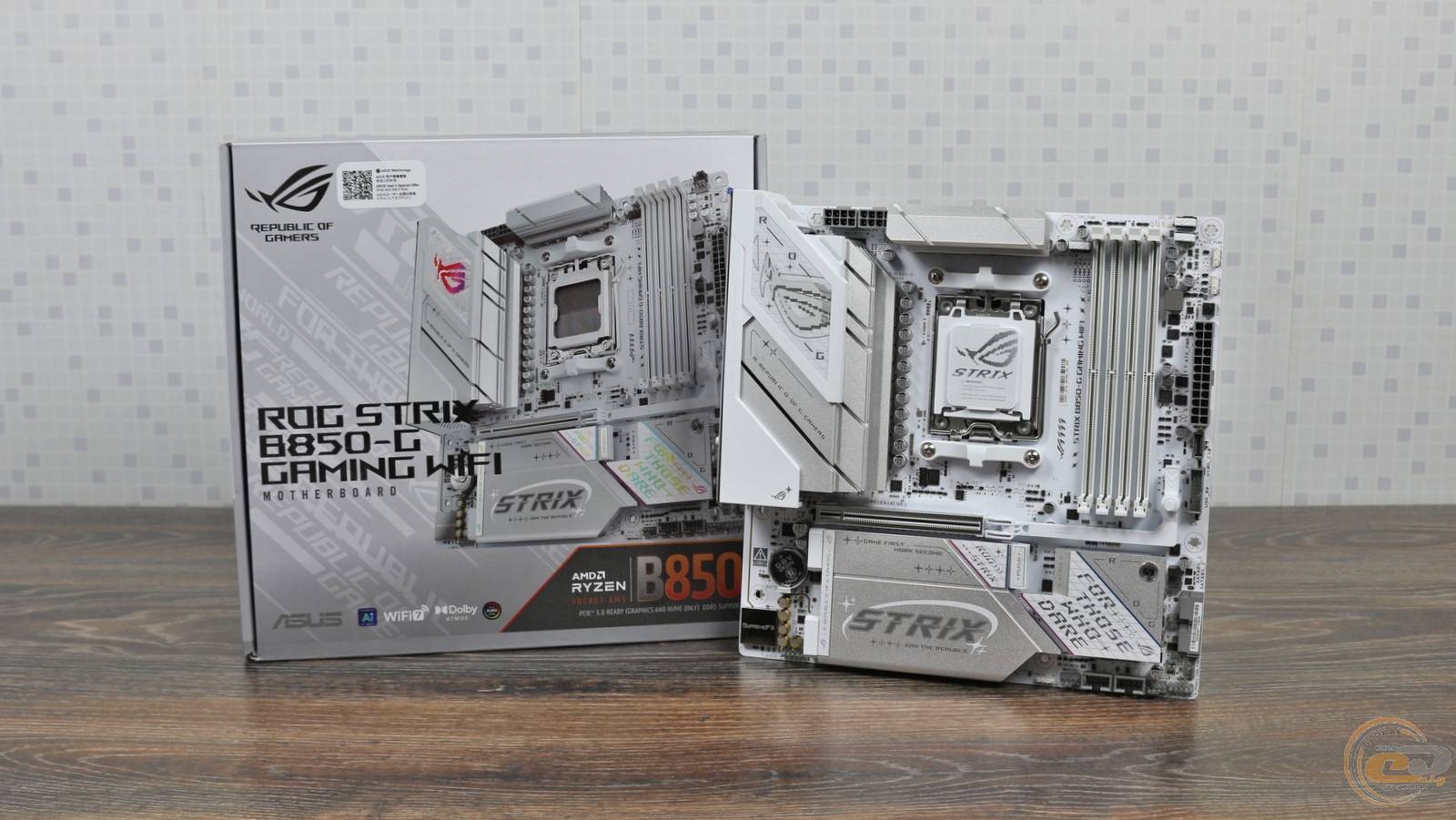

Коробка, в яку помістили плату, не лише красива, але й інформативна.

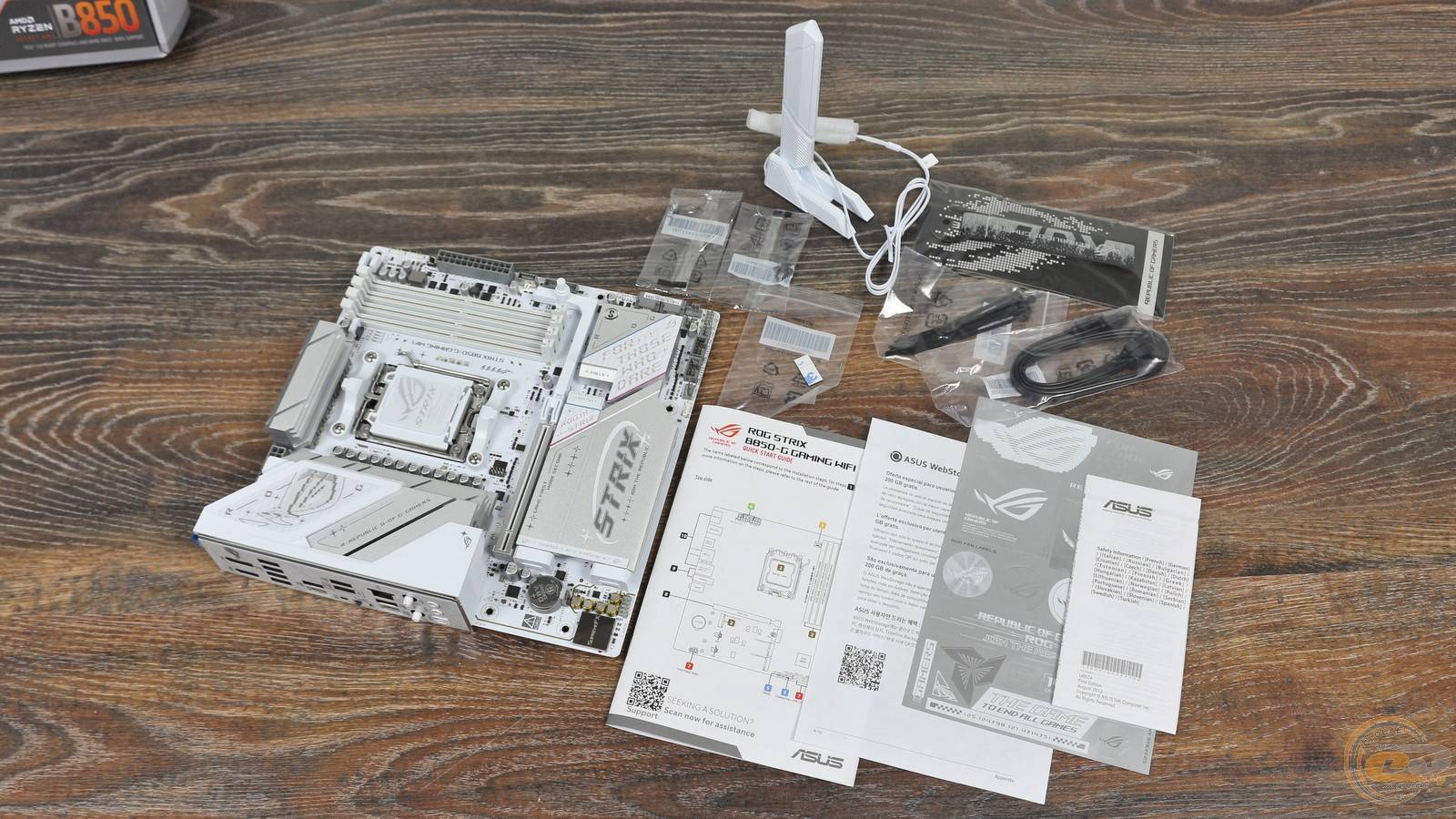

А всередині знайшлося чимало корисного:

• два SATA-шлейфи (в тому числі один із Г-подібним конектором);
• елементи кріплення M.2-накопичувачів;
• антена Wi-Fi-модуля;
• набір фірмових наліпок;
• брелок;
• одноразові стяжки;
• документація користувача.

Дизайн та особливості плати

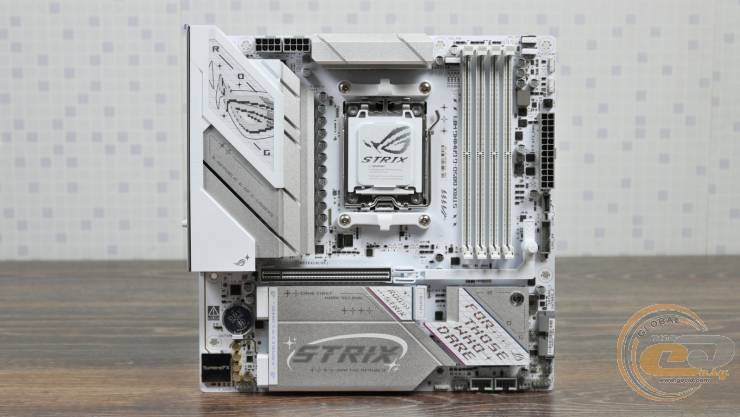

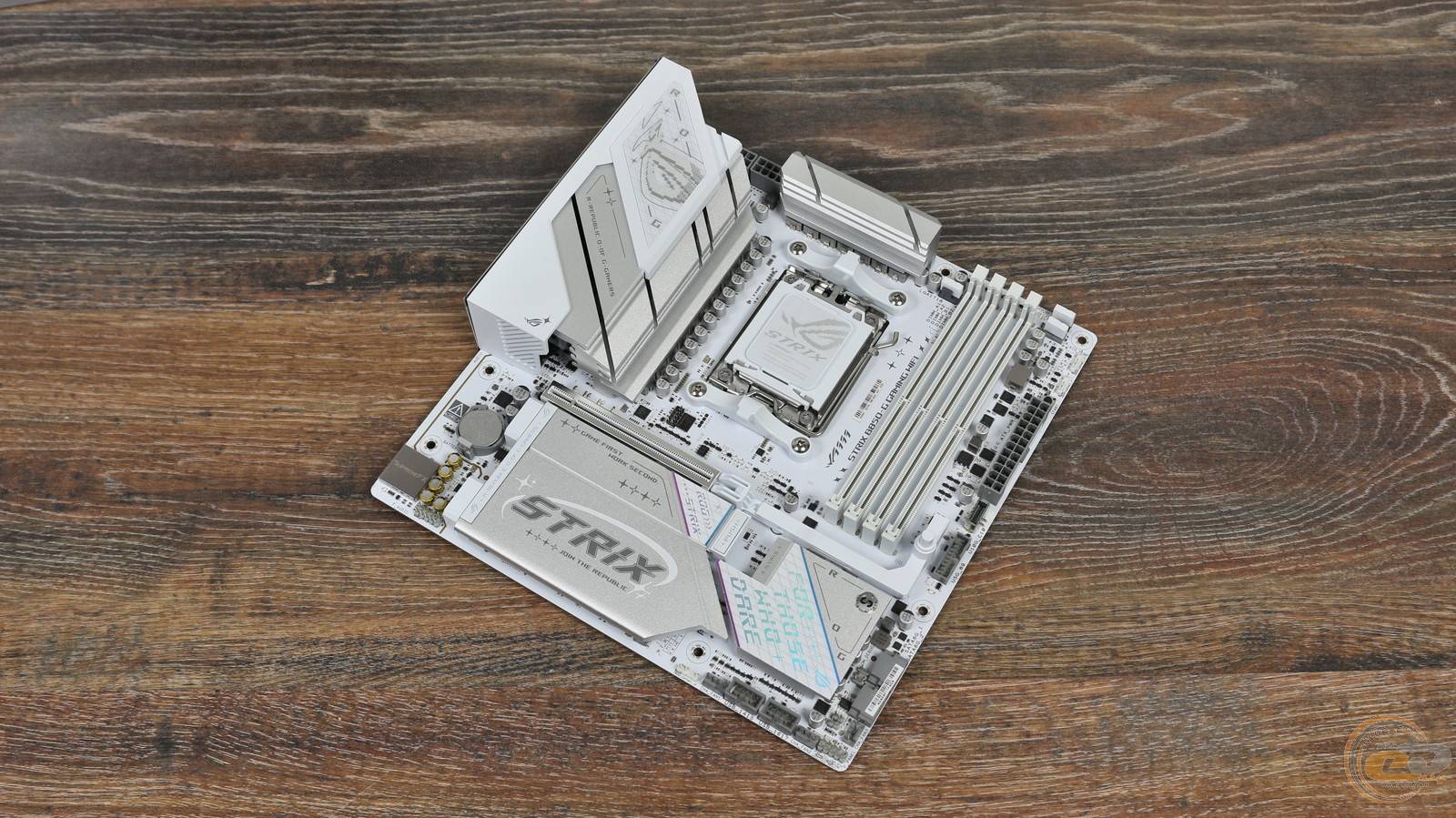

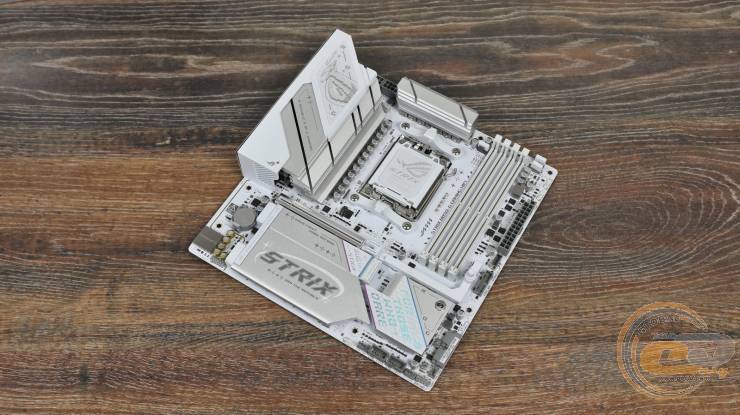

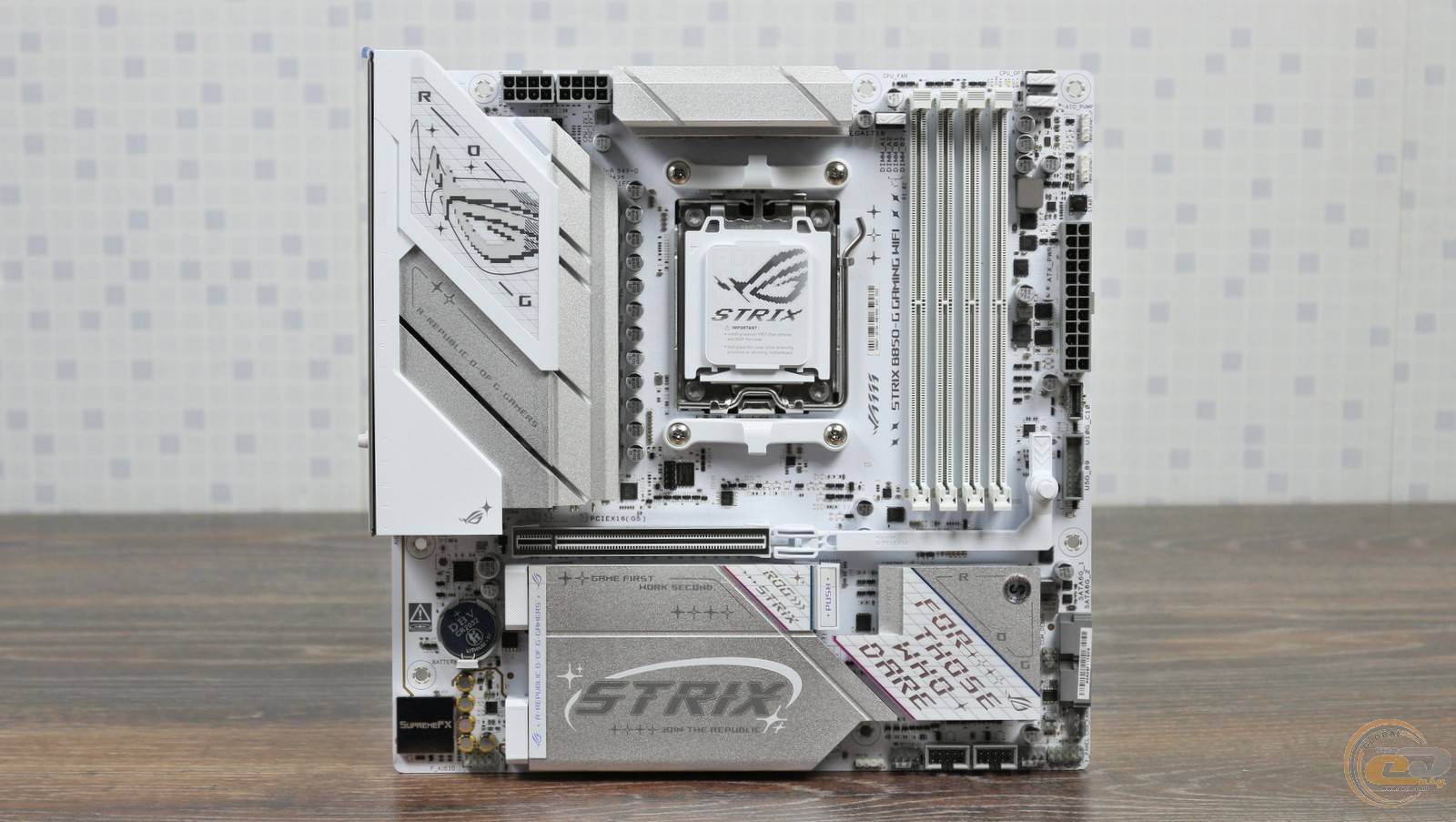

Сама плата ASUS ROG STRIX B850-G GAMING WIFI отримала максимально можливі для microATX-рішення розміри 244 x 244 мм. А її світлий текстоліт та сріблясті радіатори зможуть прикрасити як білий, так і темний корпус.

Ще однією перлинкою є логотип на кожусі інтерфейсної панелі з підсвіткою ASUS AURA. Через ПЗ плати його світіння можна налаштувати та синхронізувати з іншими компонентами, якщо і вони мають підтримку даної опції.

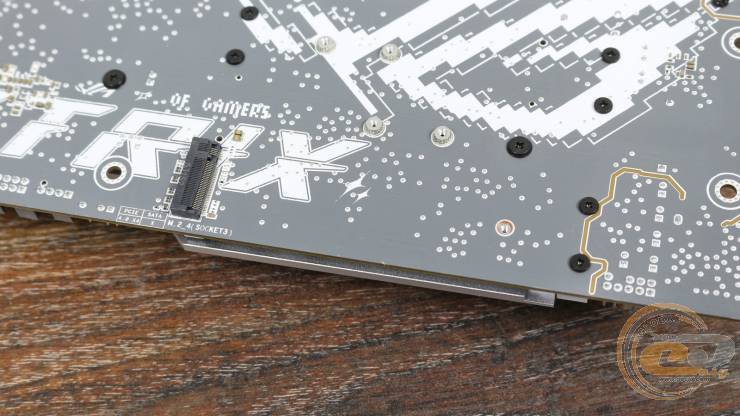

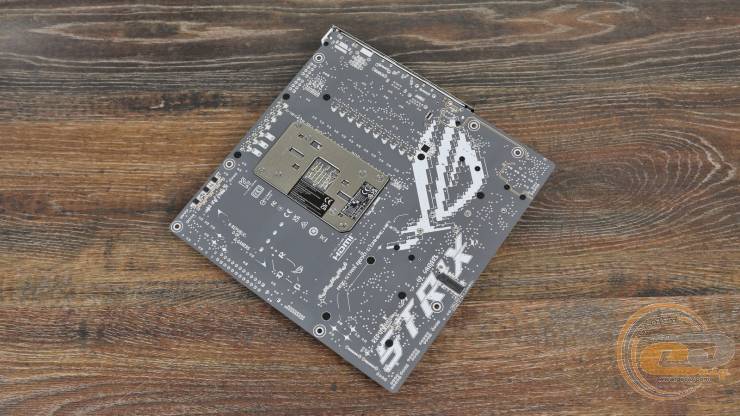

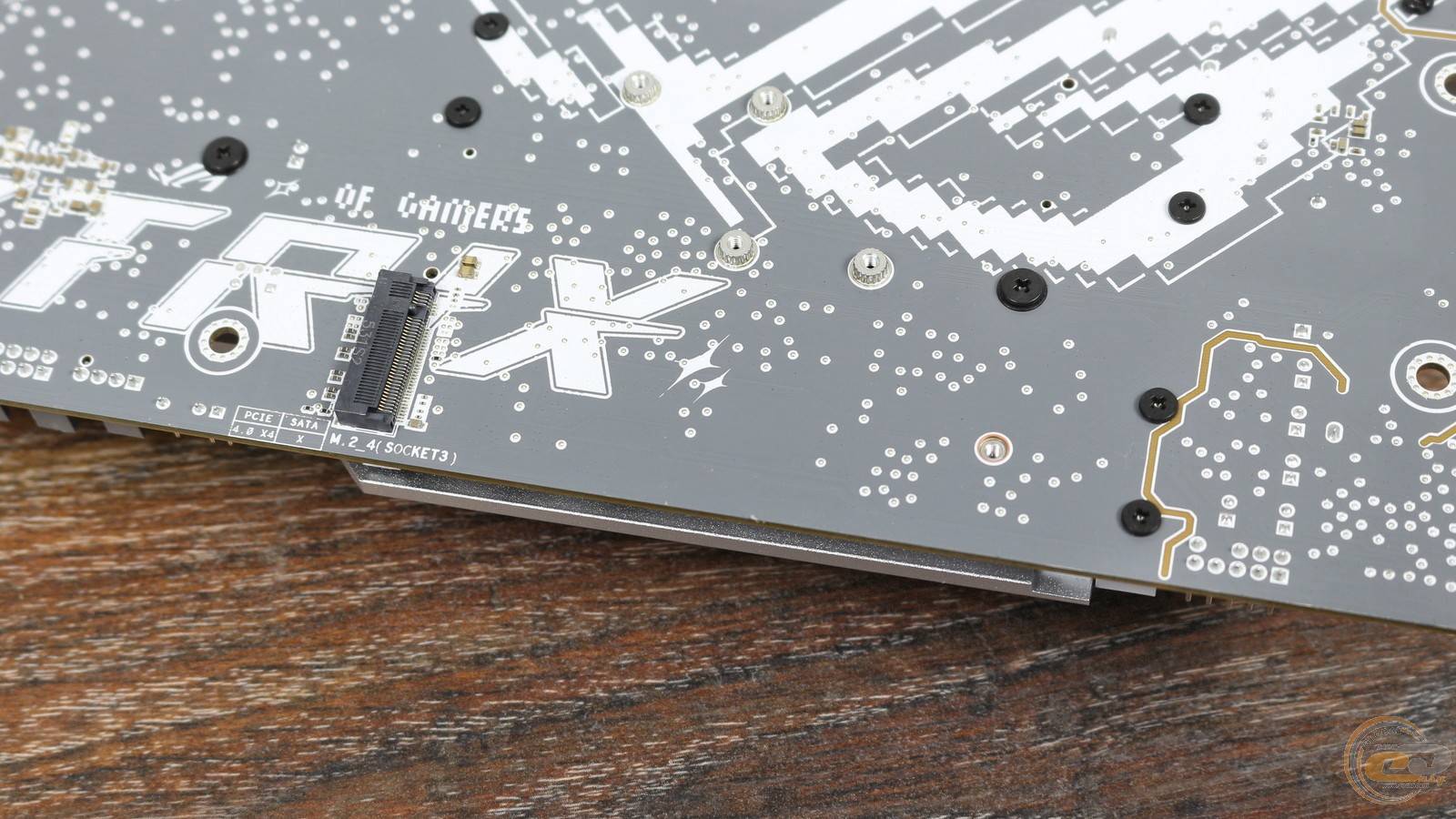

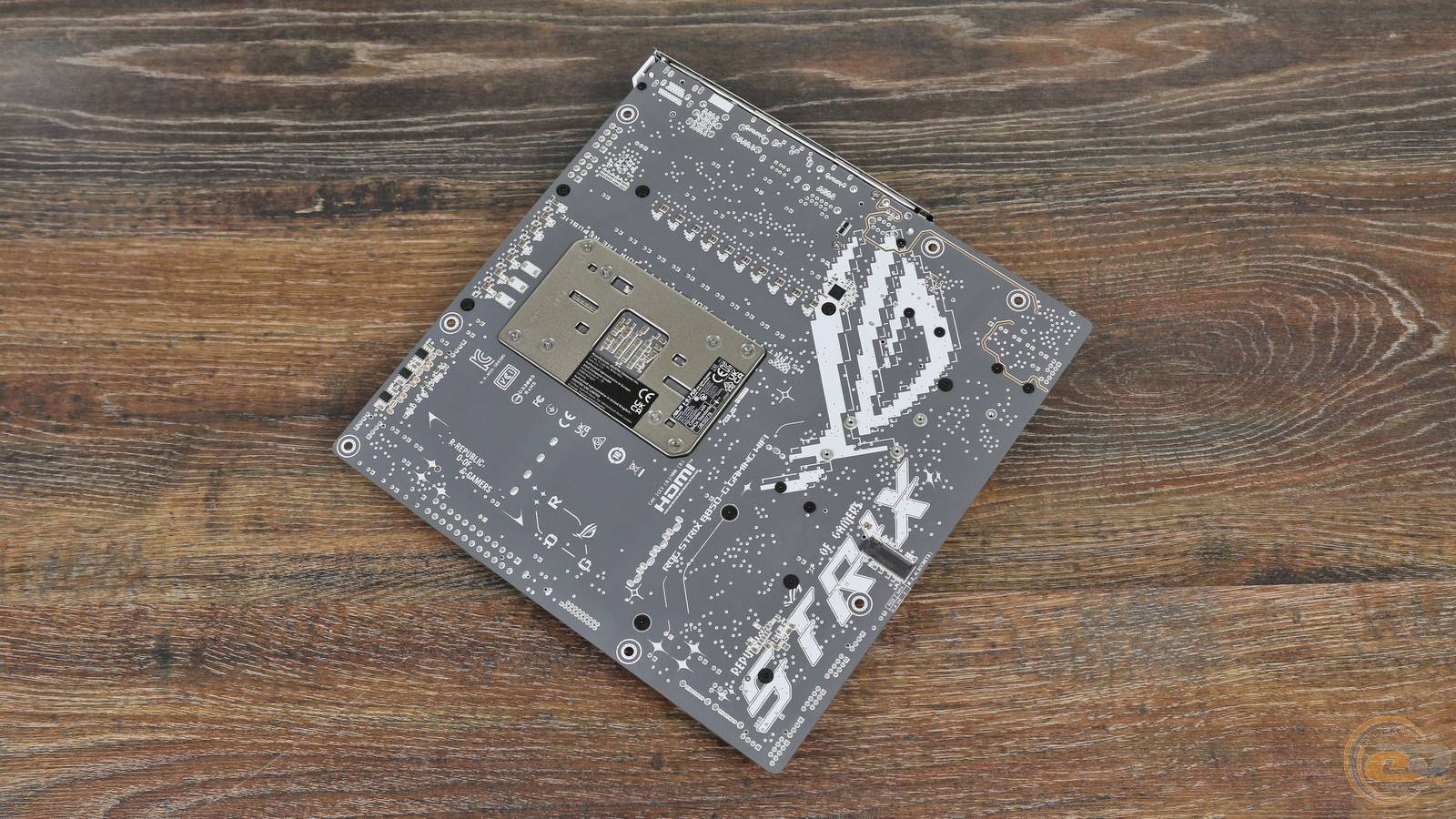

Попрацювали дизайнери і над тильною стороною плати. Із корисного тут є: підсилювальна пластина процесорного роз’єму, кріпильні гвинти радіаторів та роз'єм M.2 2280 в самому низу. Останній використовує чипсетні лінії і постійно працює в режимі PCIe 4.0 x4. І хоча доступ до нього не особливо зручний, але краще вже так, ніж зовсім без нього.

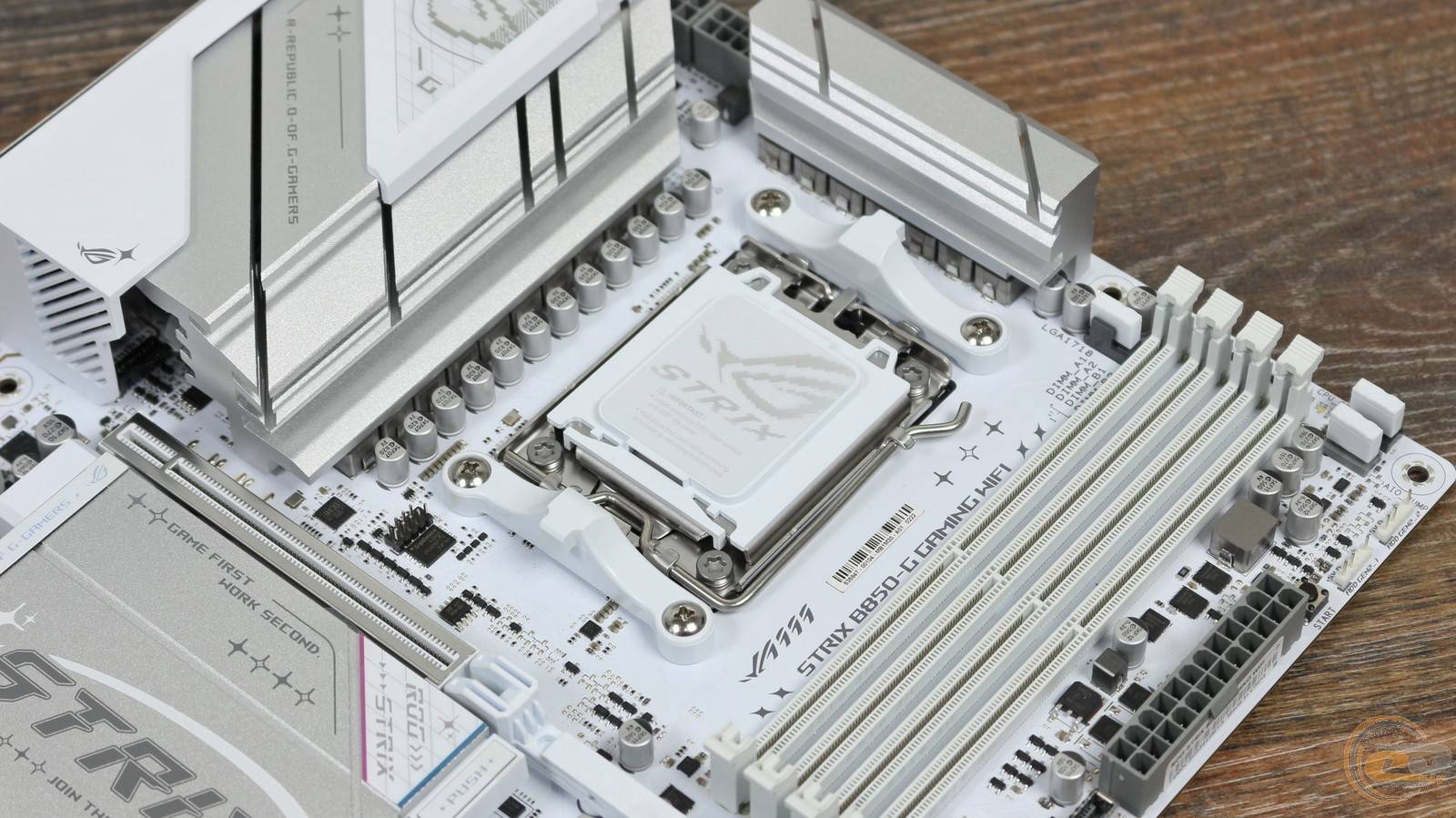

Справжньою окрасою передньої панелі є пара масивних радіаторів на підсистемі живлення процесора. Їх явно створювали з думкою про 170-ватні AMD Ryzen 9, що ми й перевіримо далі.

Через термопрокладки ці радіатори відводять тепло від елементів 14 (80 А) + 2 (80 А) + 1 (80 А)-фазної схеми живлення. До речі, це на три фази менше, ніж у згаданої на початку повнорозмірної ASUS ROG STRIX B850-E GAMING WIFI. Що ж до елементної бази, то тут використовуються лише високоякісні твердотільні конденсатори та феритові дроселі.

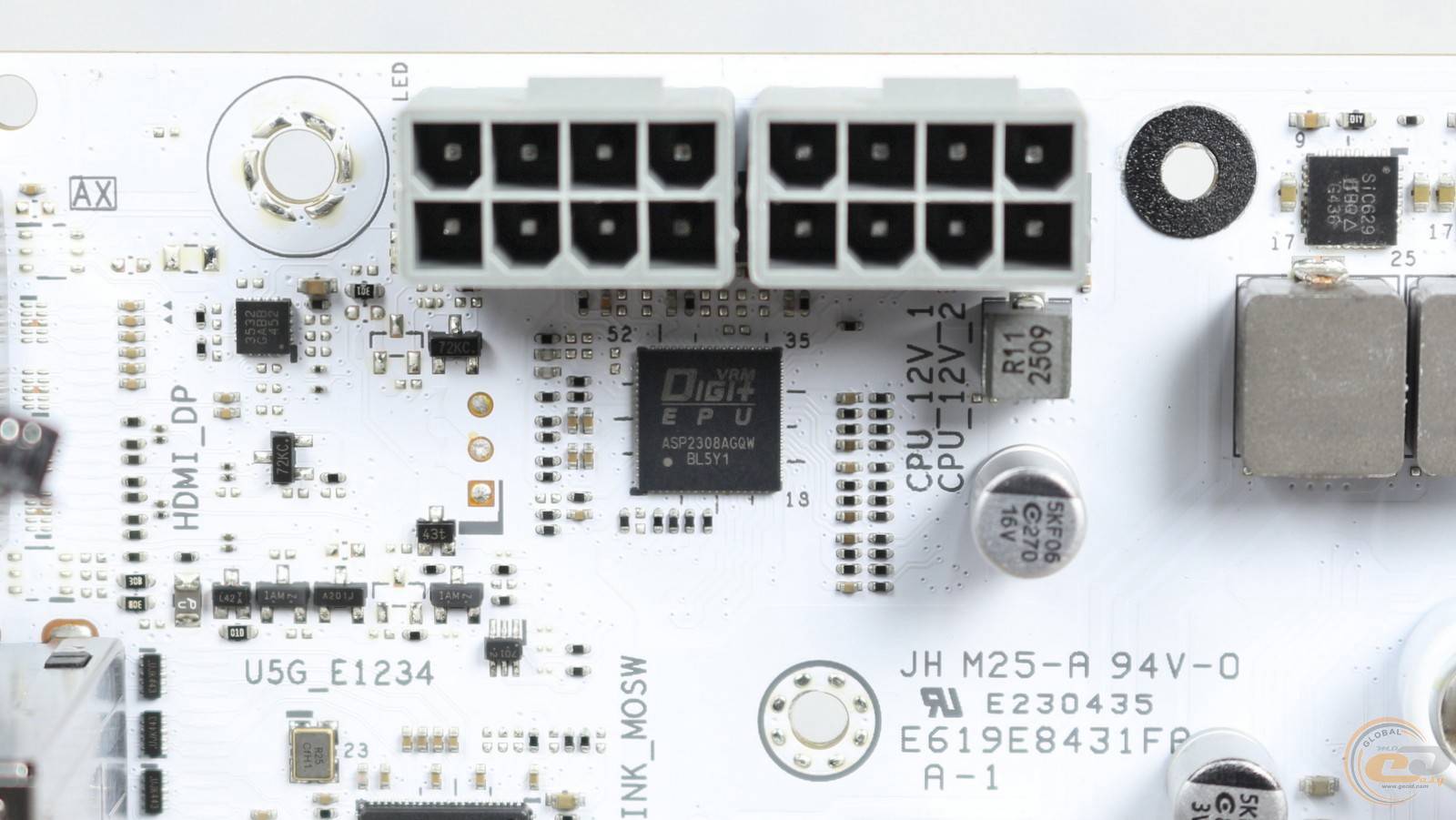

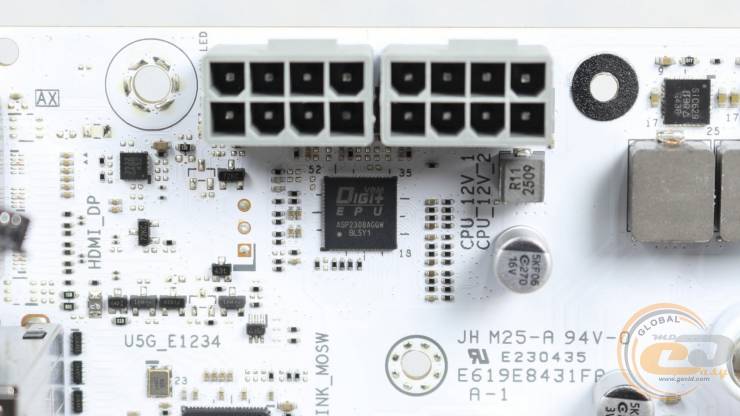

Керує даною підсистемою контролер DIGI+ EPU ASP2308AGQW – точно такий же, як у іншої microATX-плати ASUS B850M MAX GAMING WIFI.

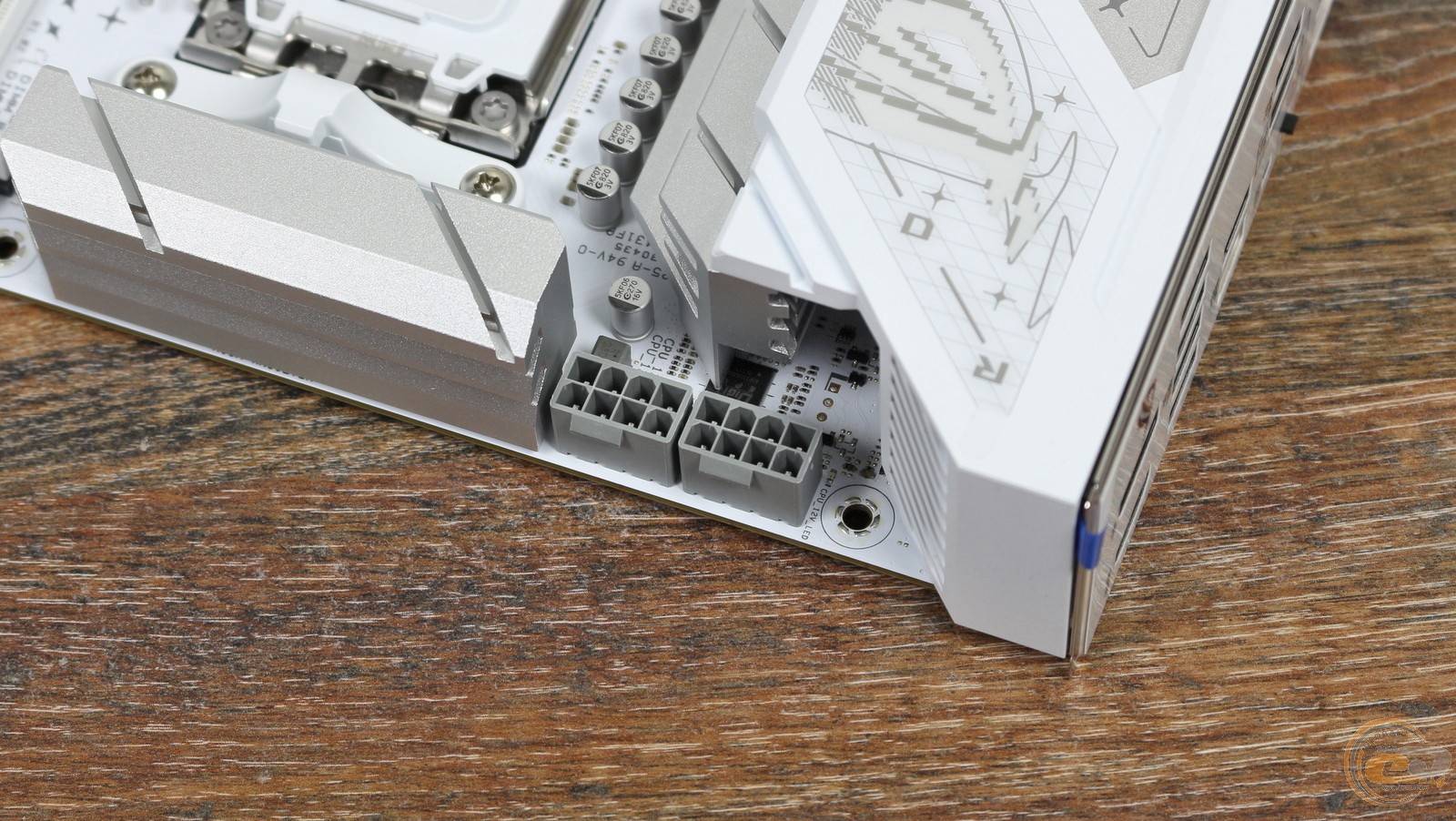

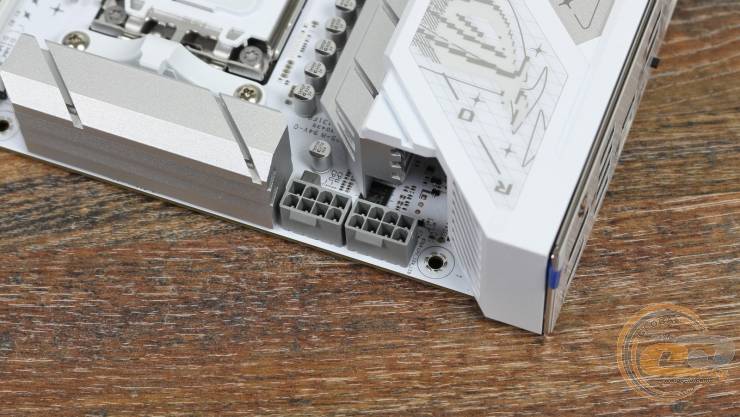

В свою чергу для підведення живлення до процесора в ASUS ROG STRIX B850-G GAMING WIFI використовуються два 8-контактні роз’єми ATX12V. Поруч із ними є індикатор для інформування в разі поганого підключення конекторів.

А як тут справи з нагріванням? Для тестування ми використали 12-ядерний AMD Ryzen 9 7900X із увімкненим лімітом по температурі на позначці 90°С. Так от, після 24-хвилинного прогону в AIDA64 FPU згадані радіатори прогрілися лише до 49-51°С, а розташовані під ними дроселі — до 57-58°С. Це відмінні результати, тож плата без проблем «потягне» навіть 16-ядерні Ryzen 9 9950X / 9950X3D, і про перегрівання елементів VRM можна не хвилюватися.

Ближче до слотів пам’яті розташовані три 4-контактні FAN-роз’єми та чотири індикатори завантаження системи. А вздовж правого краю розпаяні дві колодки під’єднання адресної LED-підсвітки, кнопка увімкнення, 24-контактний роз’єм живлення ATX, а також колодки фронтальних USB 3.2 Gen 2x2 та USB 3.2 Gen 1.

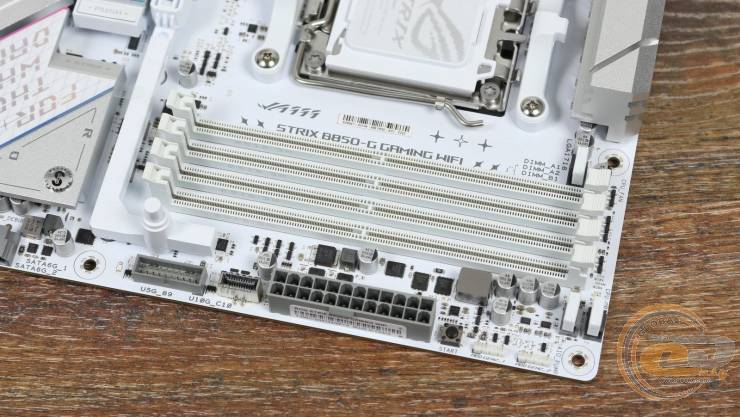

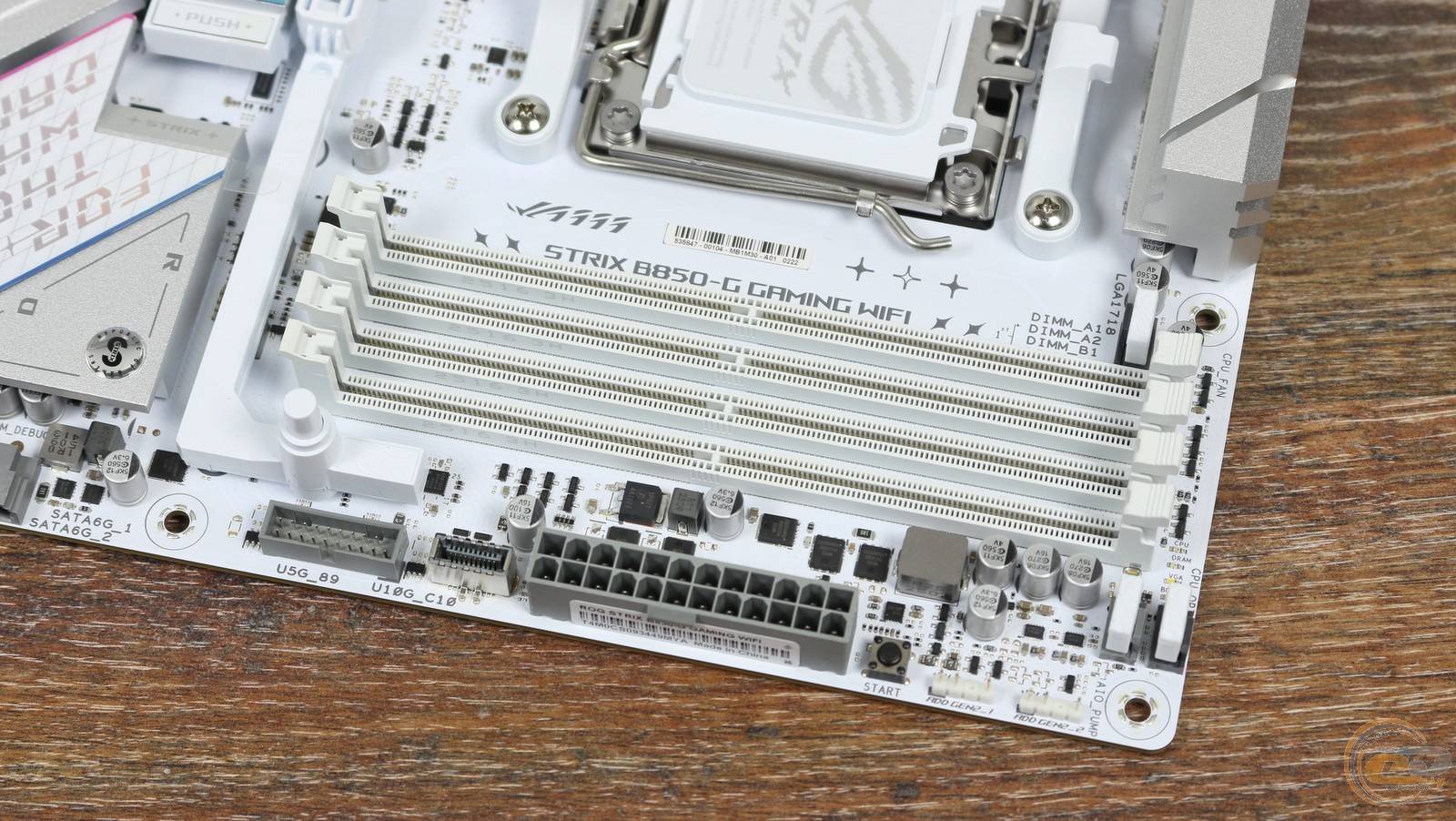

Самі ж чотири DIMM-слоти призначені для пам'яті стандарту DDR5 зі швидкістю до 8000+ МТ/с та об'ємом до 256 ГБ. Фіксатори тут є лише зверху, що спростить встановлення та витягнення планок.

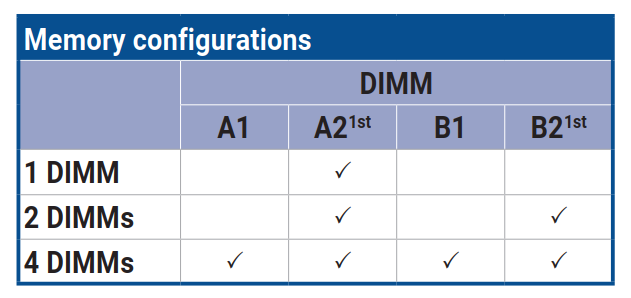

Згідно з посібником користувача, для двох модулів пам’яті традиційно пріоритетними є слоти A2 та B2, а для одного — A2.

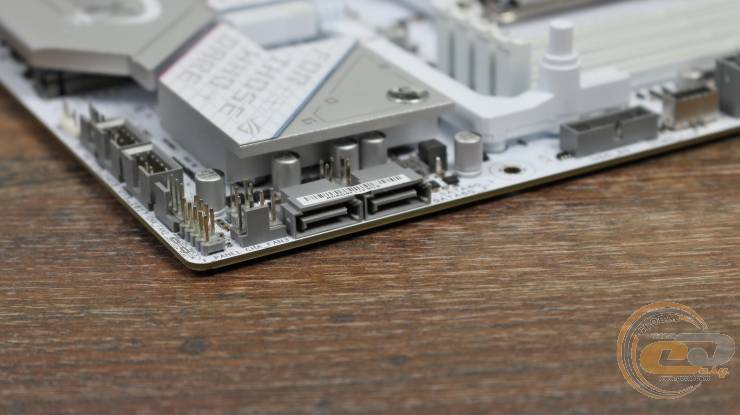

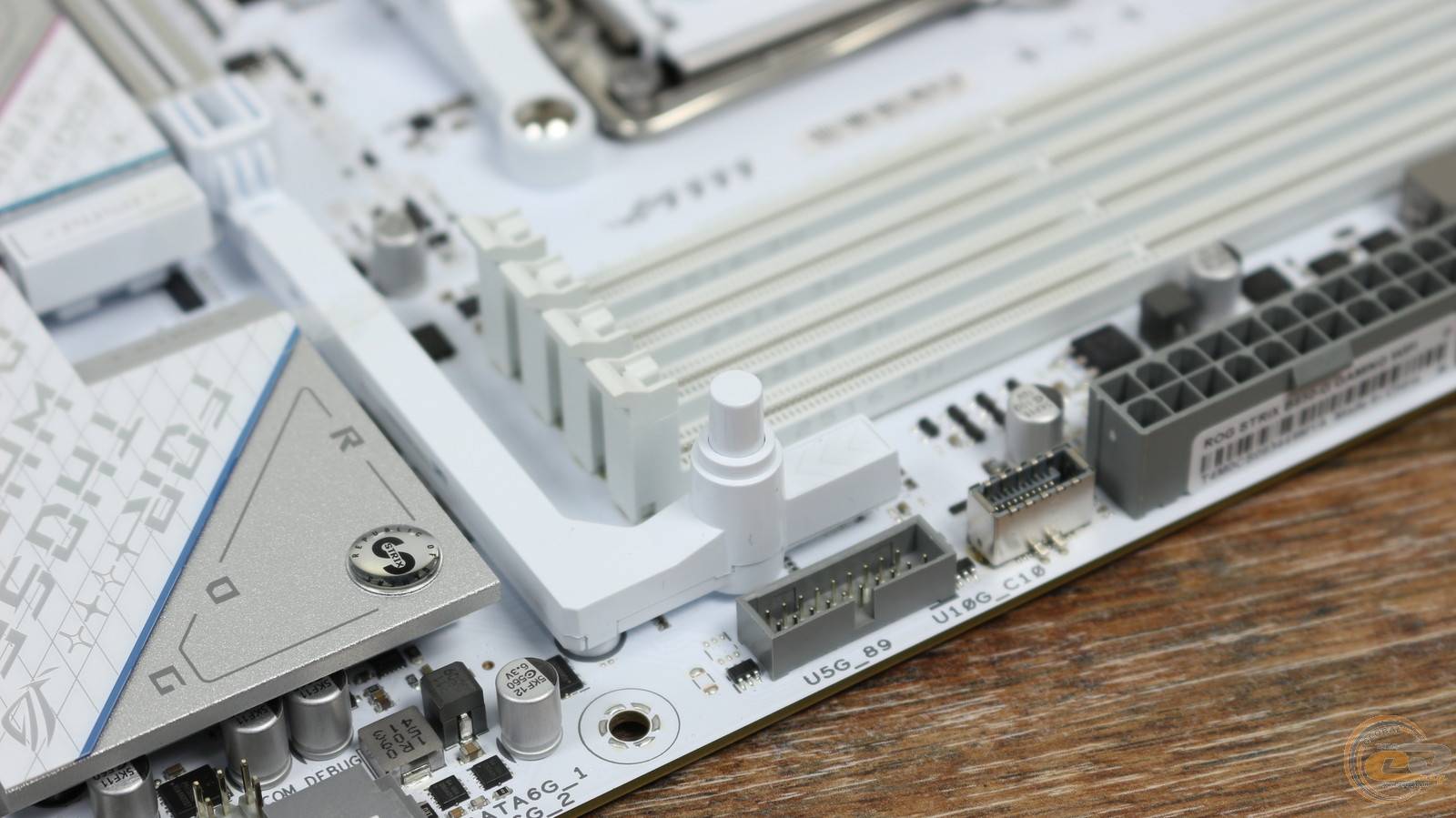

Ще нижче вздовж правого краю видно один роз’єм для корпусного вентилятора та пара горизонтальних портів SATA 6 Гбіт/с. І якщо у тієї ж ASUS B850M MAX GAMING WIFI ще два роз'єми SATA розпаяні вздовж нижнього краю плати, то на тестованому пристрої додаткових таких елементів, на жаль, немає.

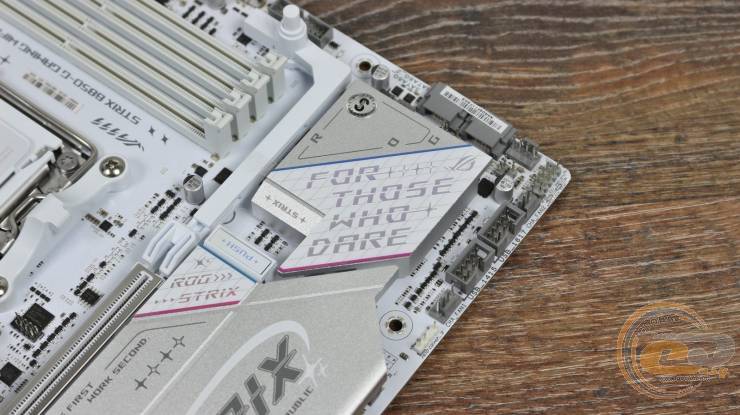

Поруч встановлений стилізований і ефективний радіатор чипсета. Після 24 хвилин вищезгаданого тесту AIDA64 FPU він нагрівся лише до 44°C за температури в приміщенні 20°C.

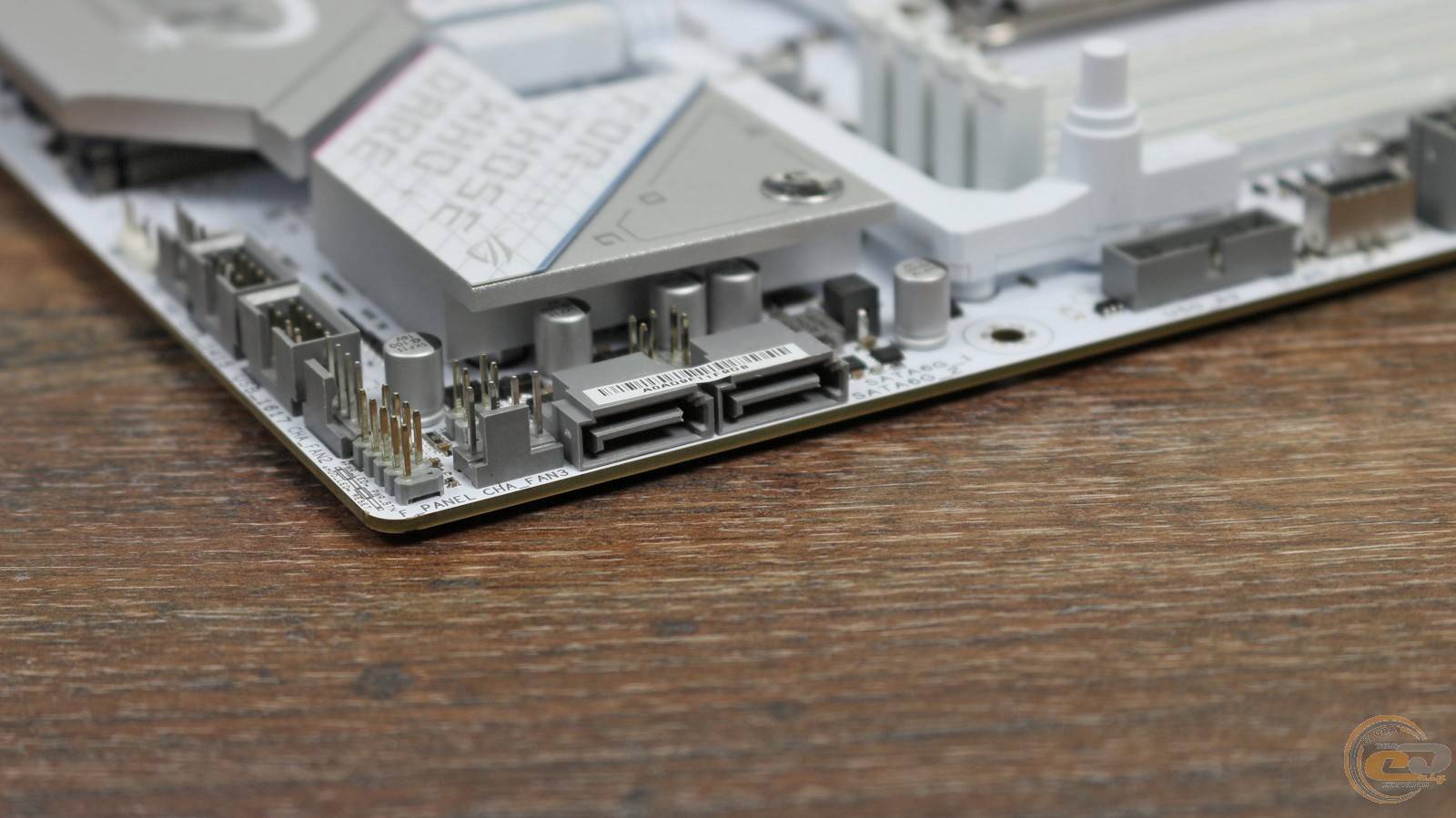

А в нижній частині плати примостилися: колодка під’єднання кнопок та індикаторів фронтальної панелі, ще два роз’єми для корпусних вентиляторів, колодка температурного сенсора, роз’єм для ARGB-підсвітки та дві колодки USB для реалізації чотирьох USB 2.0.

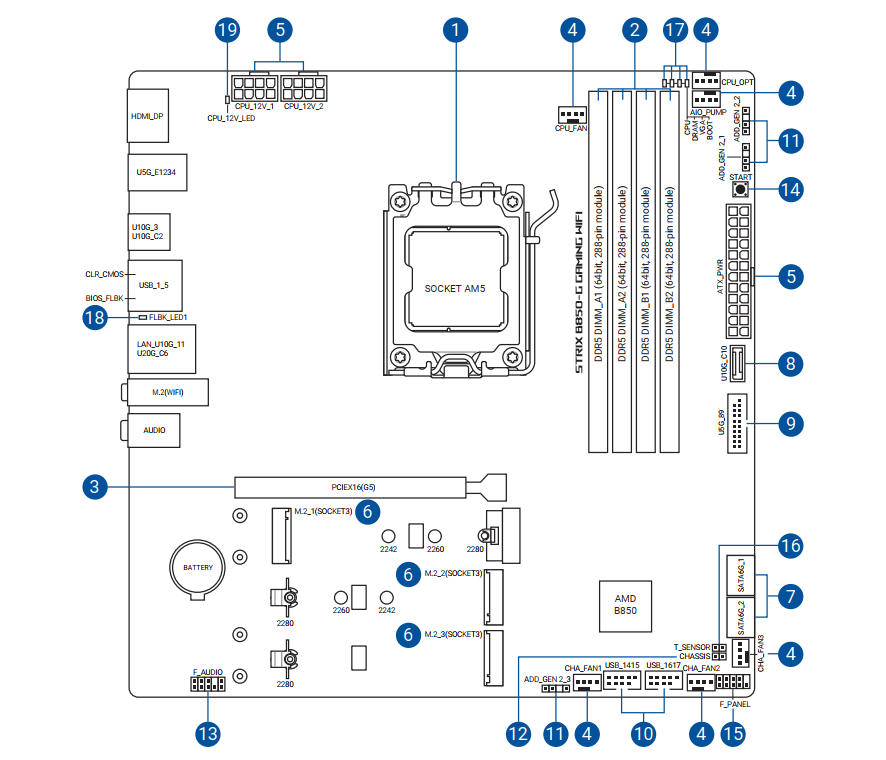

В цілому ж на платі можна нарахувати три колодки для організації підсвітки (позначені числом 11) і шість роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4).

Материнська плата ASUS ROG STRIX B850-G GAMING WIFI підійде для тих користувачів, які не вибагливі до кількості слотів PCI Express. Справа в тому, що тут є всього лише один підсилений PCIe 5.0 x16, призначений для встановлення відеокарти.

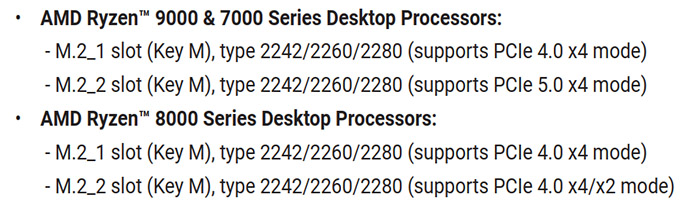

А оскільки він використовує процесорні лінії, то у випадку з рішеннями AMD Ryzen 8000 працюватиме відповідно до стандарту PCIe 4.0 і максимум в режимі x8 або x4.

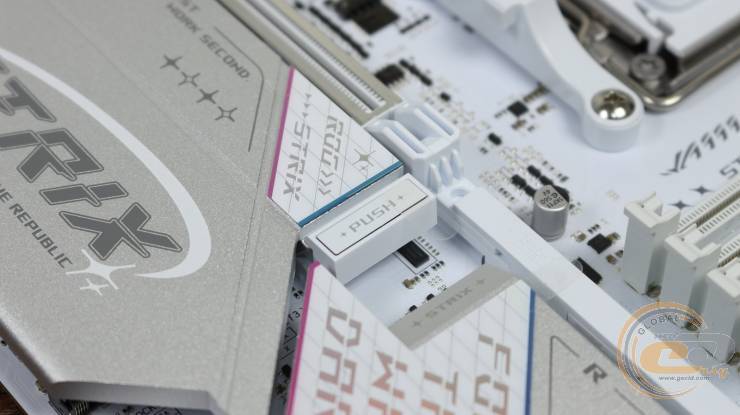

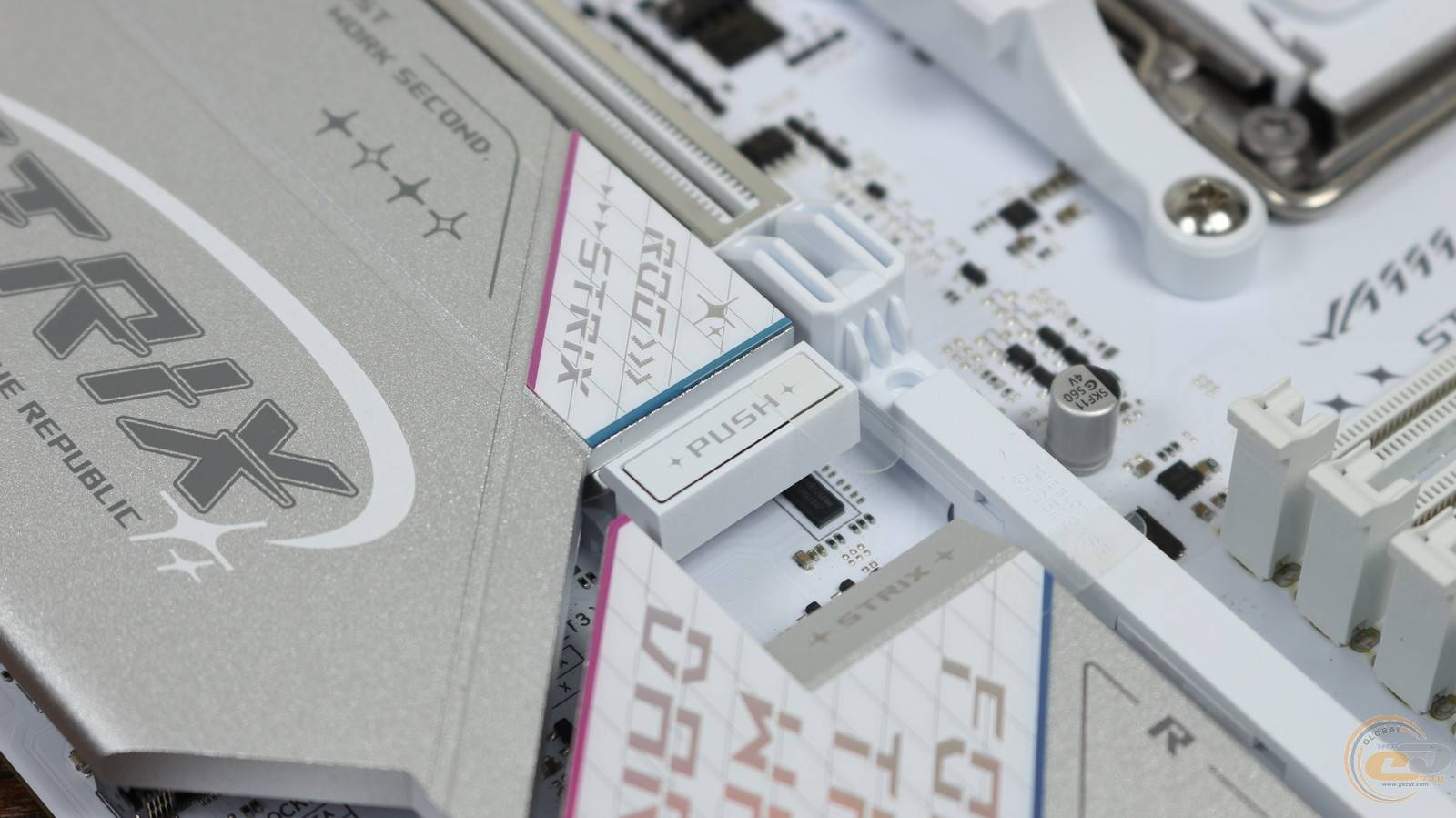

Витягнення пристрою із нього відбувається простим натисканням кнопки PCIe Q-RELEASE поруч із модулями пам'яті.

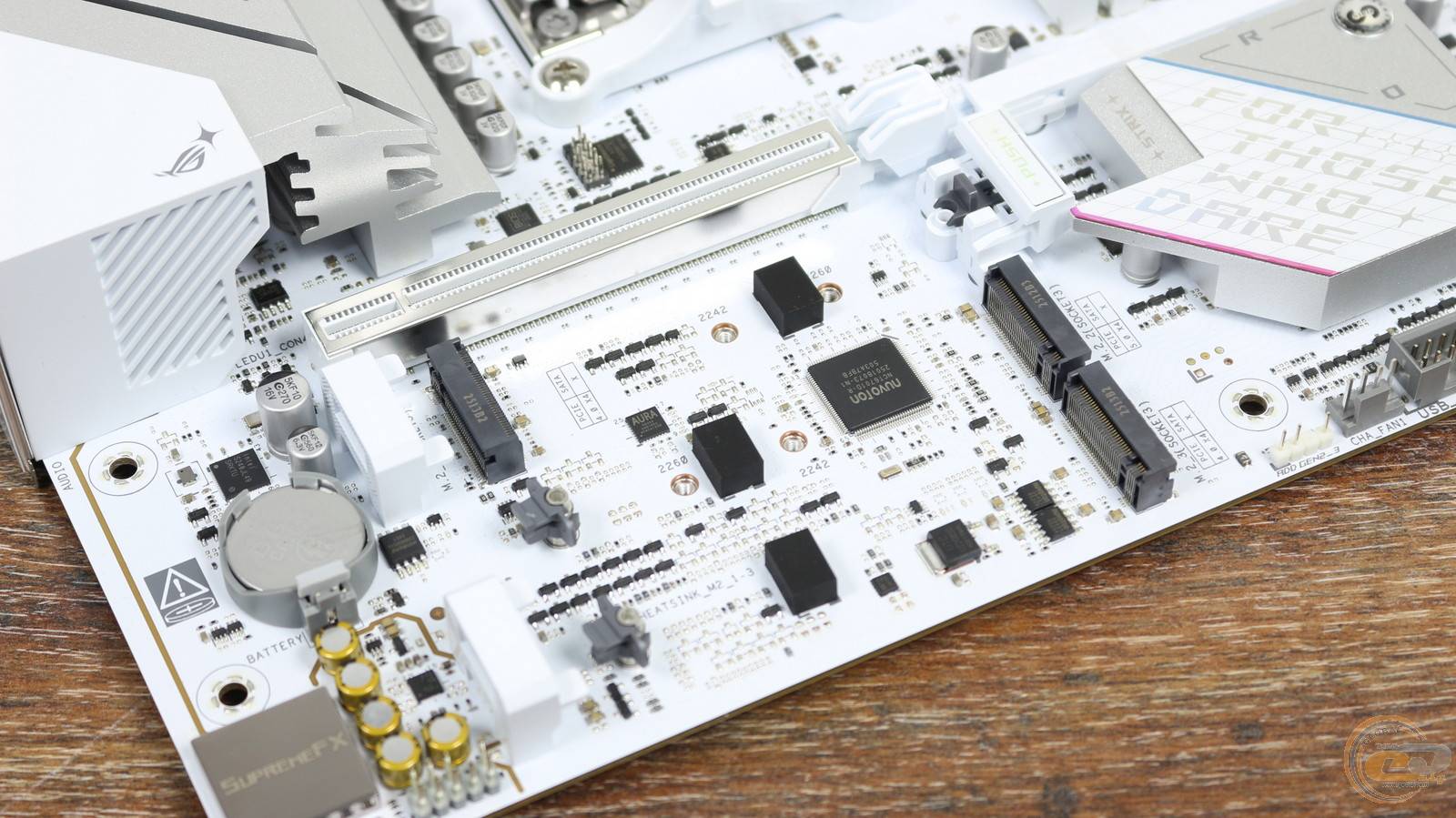

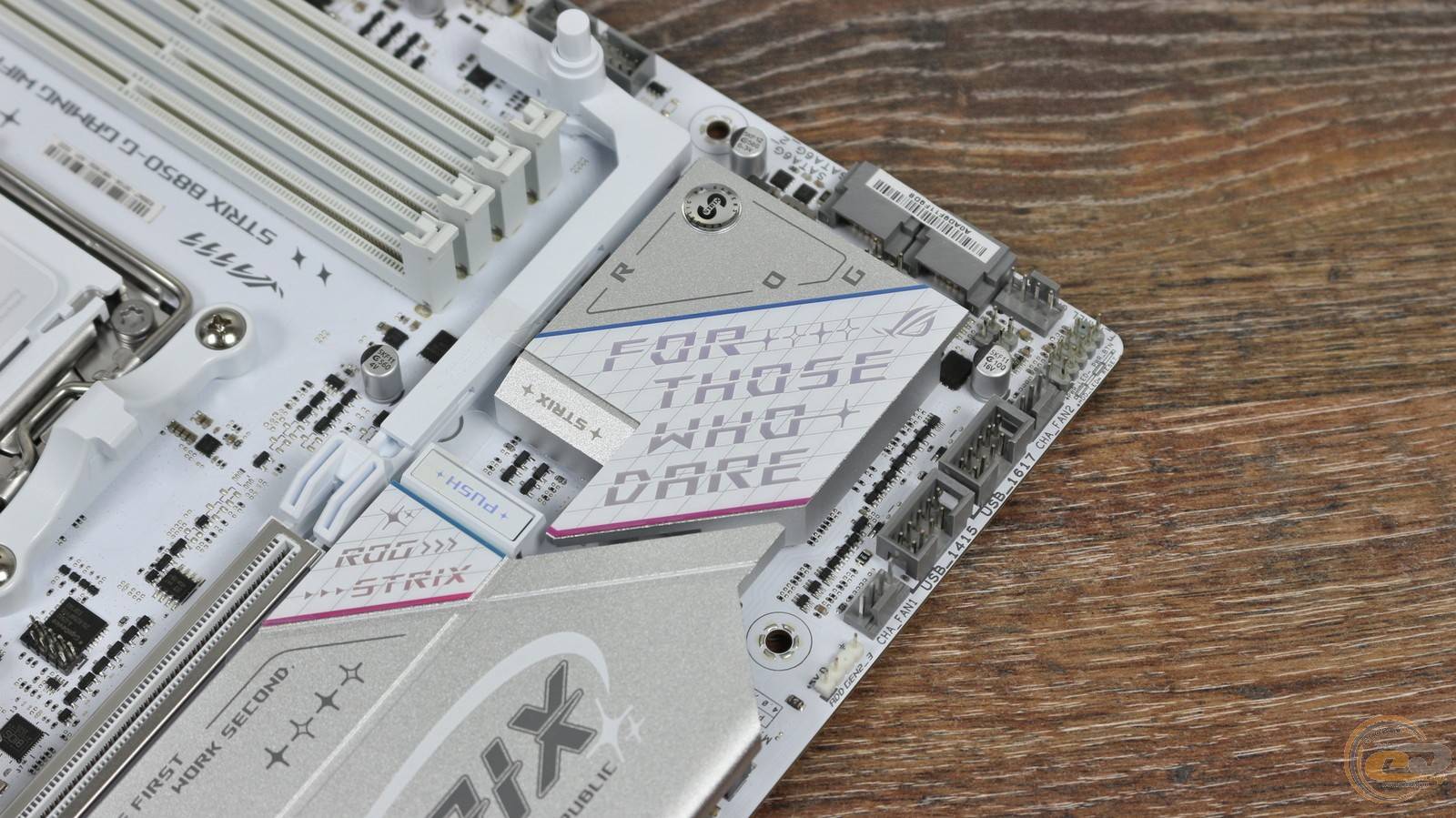

Нижче слоту PCI Express розміщені посадкові місця для SSD формату M.2 Socket 3.

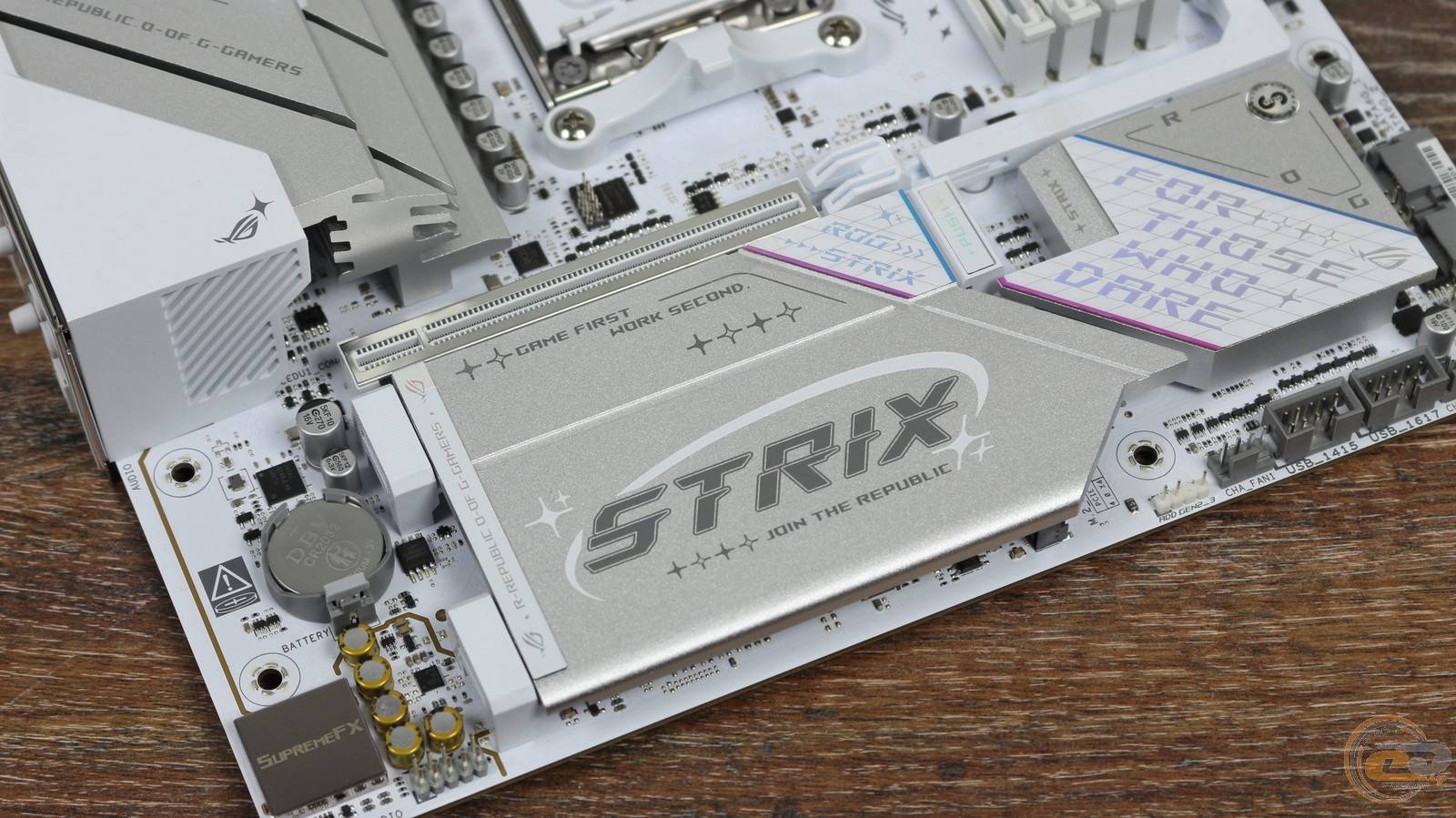

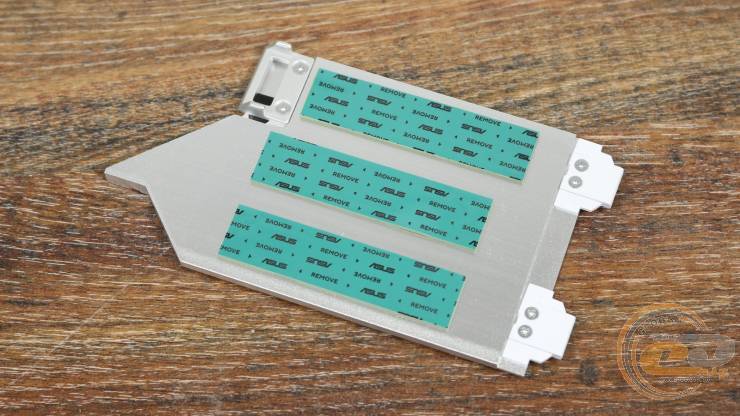

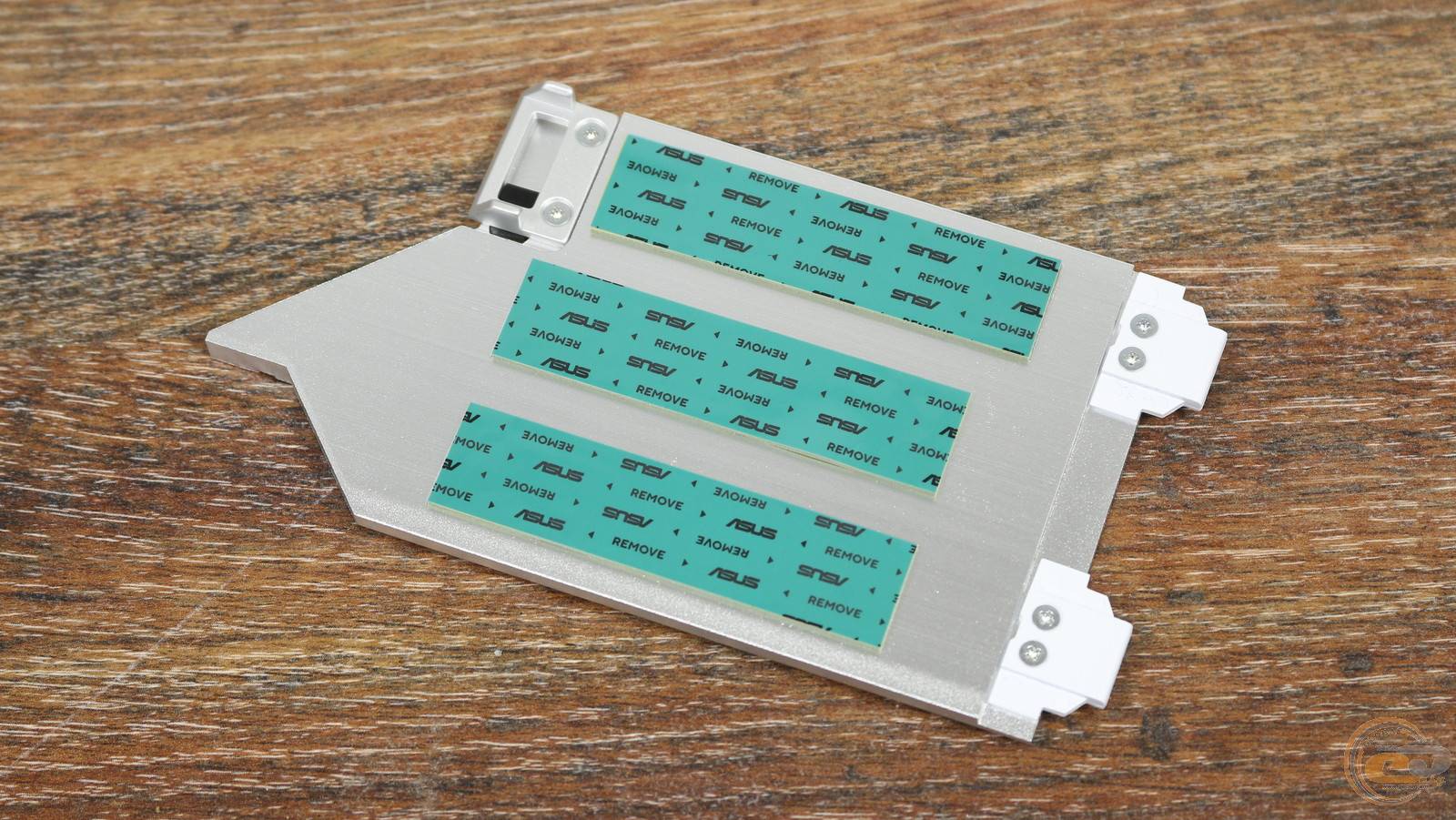

Їх три, і всі вони прикриті спільним радіатором із термопрокладками та механізмом швидкого демонтажу M.2 Q-Release.

З одного боку, добре, що такий охолоджувач передбачений. З іншого - якщо один із твердотілих накопичувачів буде обладнаний своїм кулером, тоді використовувати цей спільний елемент для двох інших носіїв уже не вийде.

Верхній слот призначений для накопичувача форм-фактора M.2 2242/2260/2280 з високошвидкісним інтерфейсом PCIe 4.0 x4. Середній слот підтримує носії таких самих розмірів, але вже стандарту PCIe 5.0 x4. Втім, оскільки тут використовуються лінії процесора, то в парі з AMD Ryzen 8000 другий слот працюватиме повільніше.

У свою чергу нижній роз’єм підтримує накопичувачі формату M.2 2280 і стандарту PCIe 4.0 x4, для чого залучені уже лінії чипсета.

До речі, усі три лицьові роз’єми M.2 підтримують безгвинтову фіксацію накопичувачів M.2 Q-Latch, що додає зручності під час монтажу.

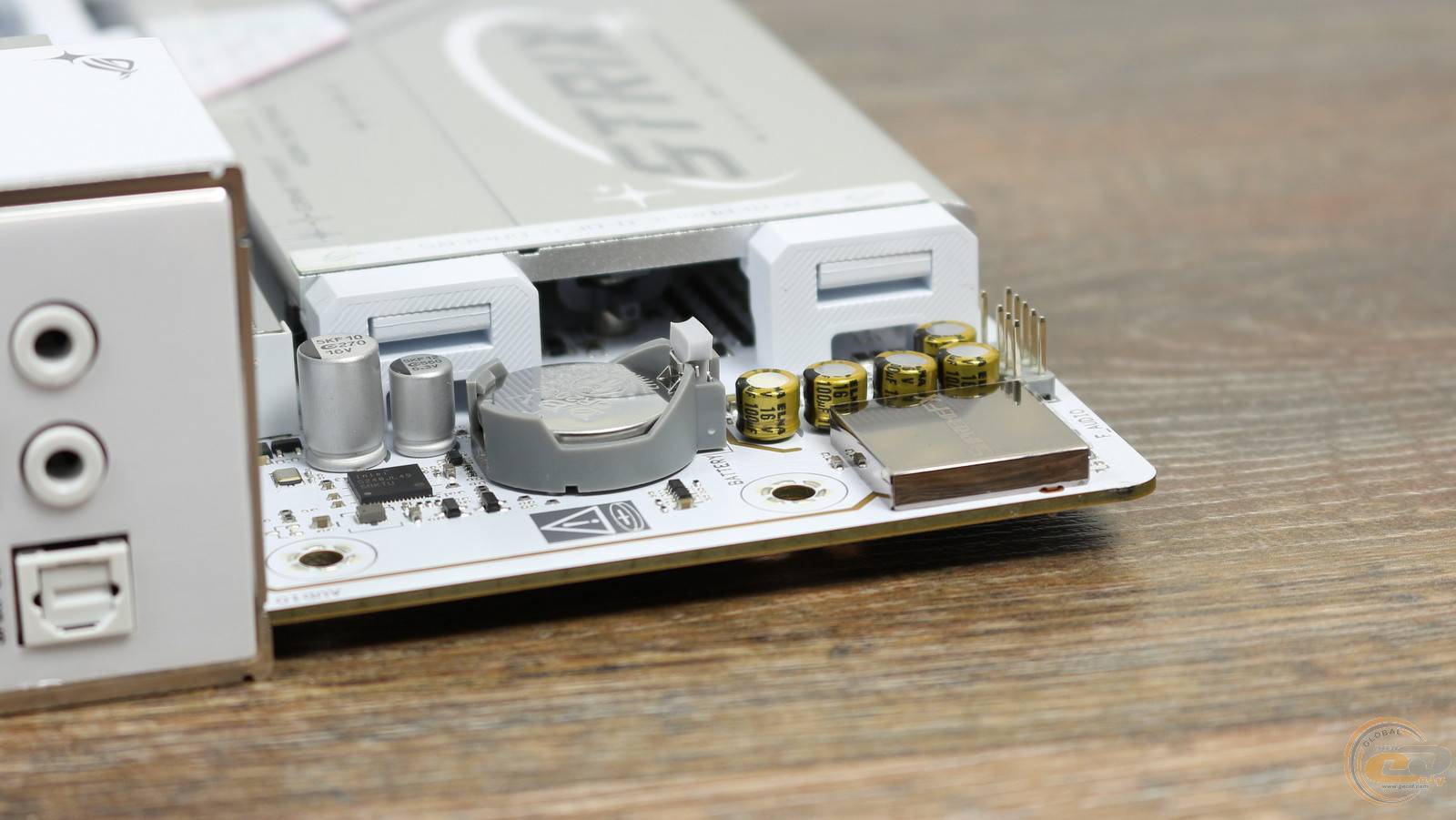

Що стосується розташованого поряд аудіотракту, то тут він екранований від завад та доповнений аудіоконденсаторами. А під накриттям захований дует із 7.1-канального аудіокодека Realtek ALC1220P та підсилювача Savitech SV3H712. Поруч розпаяна колодка підключення роз’ємів фронтального аудіо та «гніздо» для батарейки CMOS.

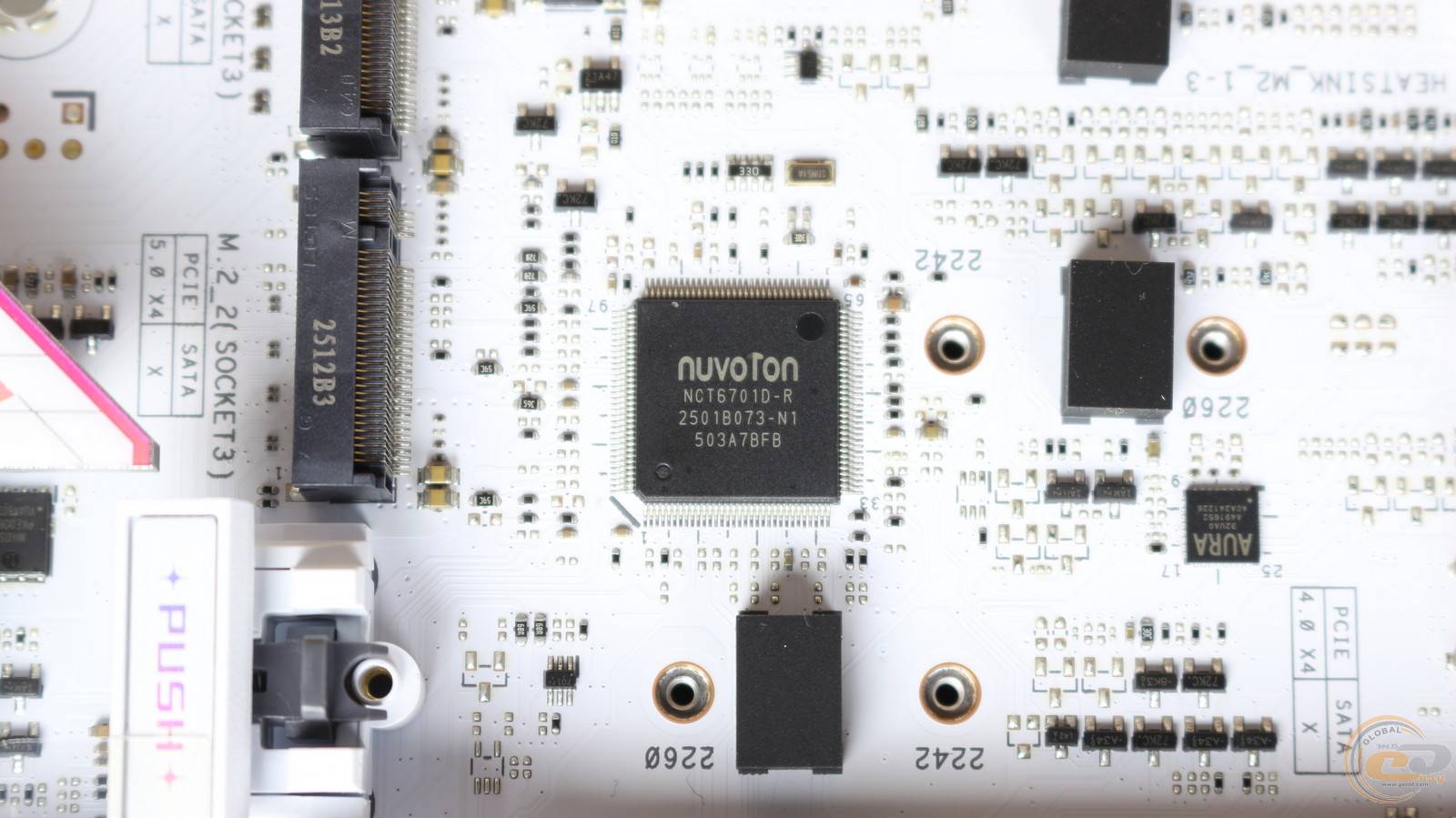

Мультиконтролер материнської плати ASUS ROG STRIX B850-G GAMING WIFI помістився поруч зі слотами M.2. Тут використовується добре знайомий і поширений чип NUVOTON NCT6701D-R.

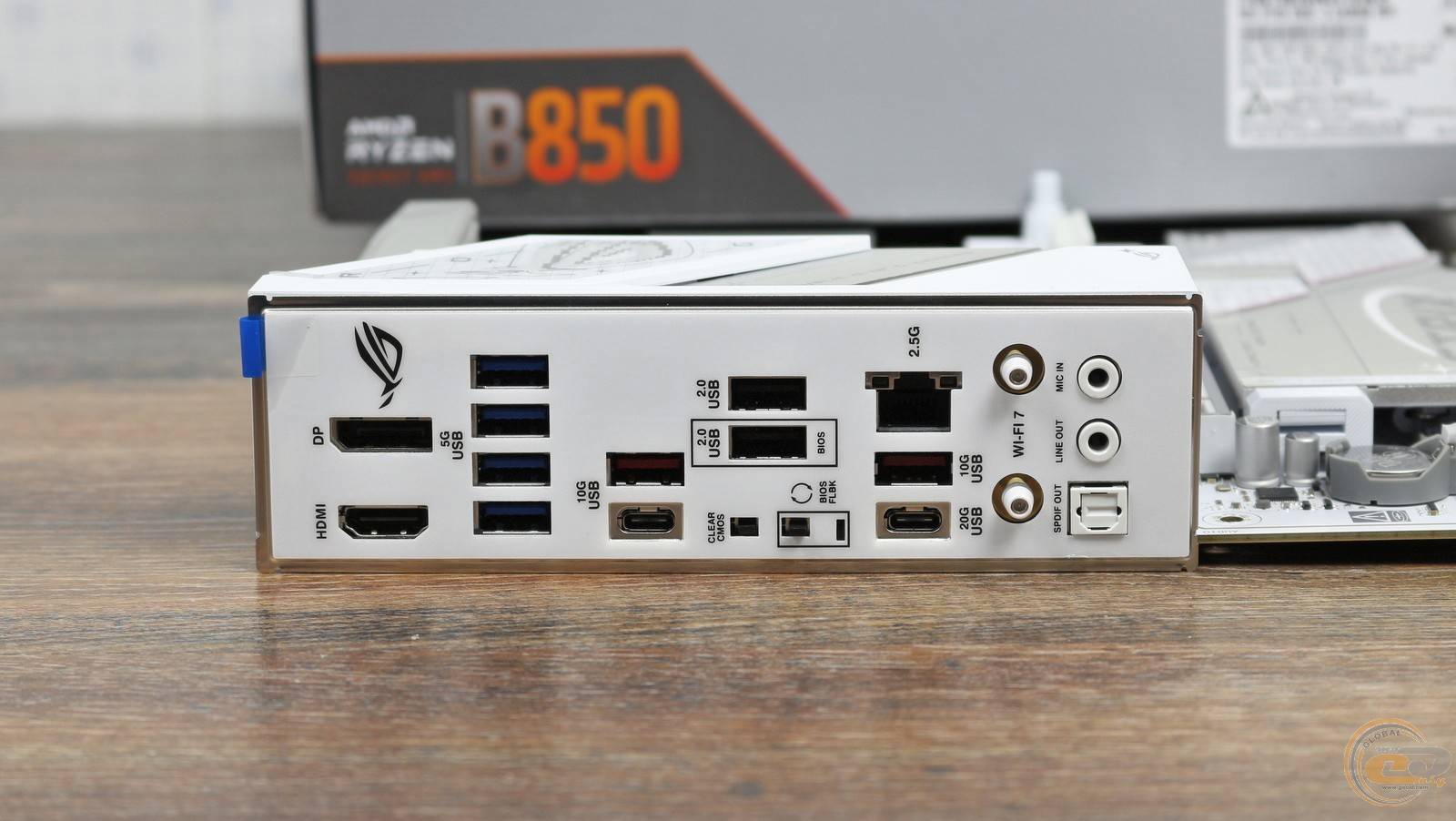

Тепер кілька рядків про інтерфейсну панель. Сюди виведені наступні порти та елементи:

• 1 х HDMI
• 1 x DisplayPort
• 1 x кнопка скидання CMOS
• 1 x кнопка оновлення BIOS
• 1 х USB 3.2 Gen 2x2 (20 Гбіт/с) Type-C
• 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C
• 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 4 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A
• 2 х USB 2.0 Type-A
• 1 x LAN (2,5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x аудіопорти

Два цифрові відеовиходи дозволяють, за потреби, скористатися інтегрованим у процесор відеоядром, а три аудіовиходи — під'єднати аналогові та цифрові звукові пристрої. Пара кнопок допоможе оновити BIOS та скинути налаштування CMOS. А ще в наявності є цілих десять USB-портів, у тому числі пара USB Type-C з пропускною здатністю до 20 Гбіт/с.

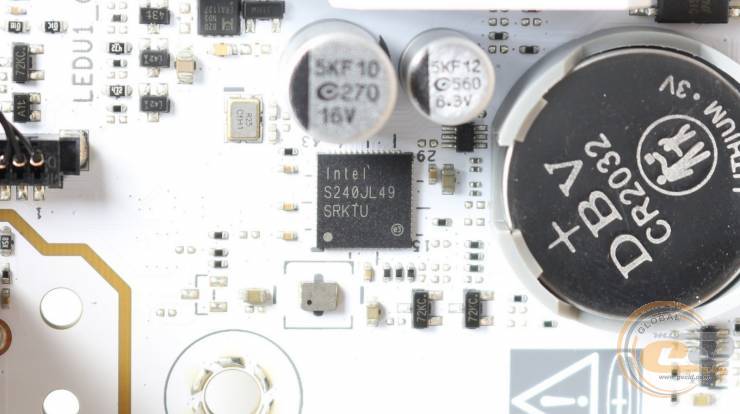

Мережевий порт здатний передавати дані зі швидкістю до 2,5 Гбіт/с завдяки LAN-контролеру Intel I226-V (SRKTU).

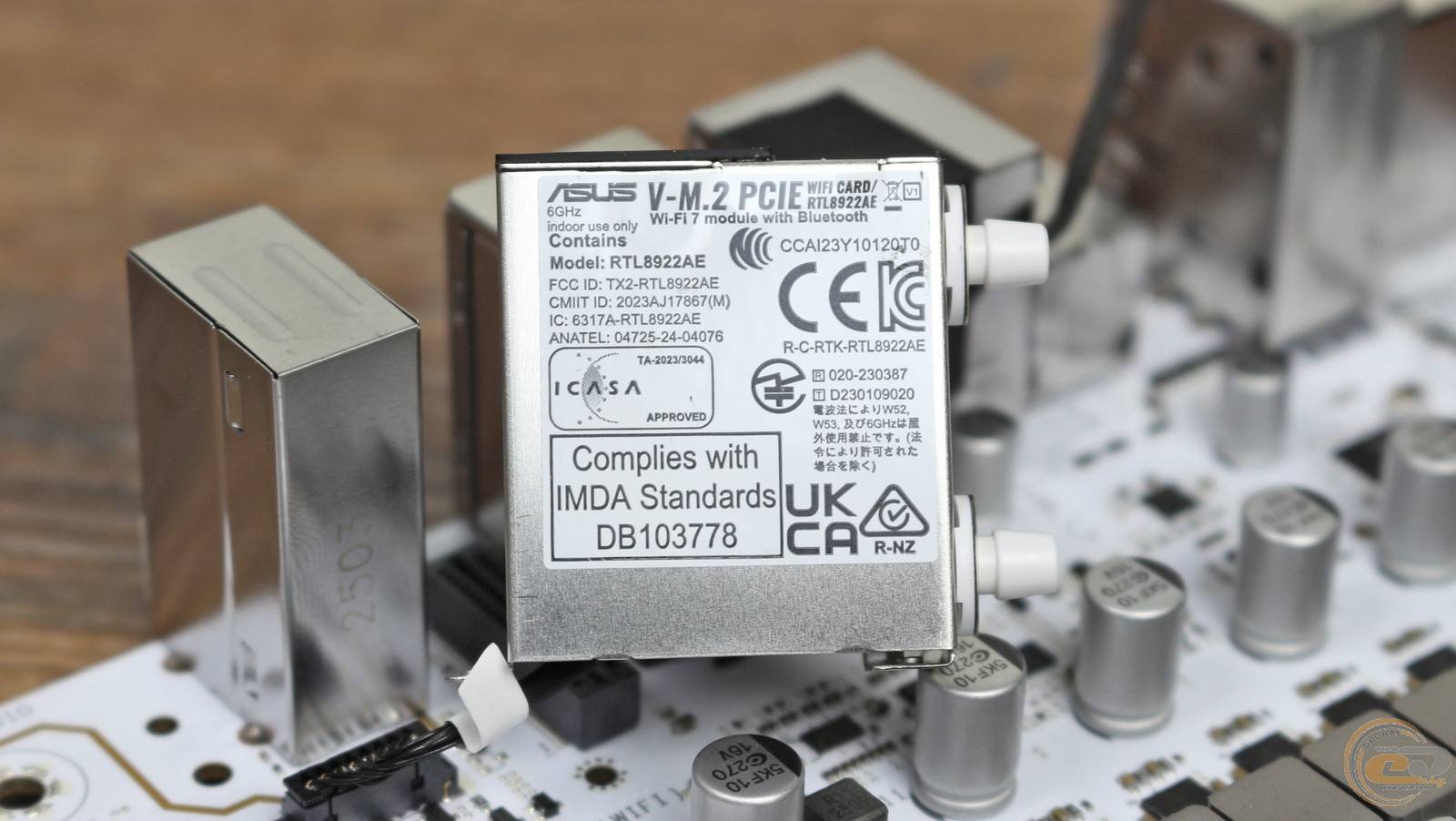

В свою чергу під кожухом інтерфейсної панелі розташована PCIe-плата Realtek RTL8922AE, яка привнесла підтримку тридіапазонного Wi-Fi 7 і Bluetooth 5.4. Нагадуємо, до неї під’єднується комплектна виносна антена, також виконана у білому кольорі.

UEFI BIOS

Тестована плата ASUS ROG STRIX B850-G GAMING WIFI використовує сучасний завантажувач на основі графічного інтерфейсу UEFI. Традиційно доступні два режими роботи: «EZ Mode», де всі налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. У другому випадку базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається в усіх розділах.

Нагадаємо, що у платах з чипсетом AMD B850 передбачена можливість розгону пам'яті. Водночас множник процесора можна змінювати лише в бік зменшення, на відміну від старших X-чипсетів.

Частоти процесора та пам’яті

Для подальшого тестування та перевірки можливостей материнської плати ASUS ROG STRIX B850-G GAMING WIFI використовувалося таке обладнання:

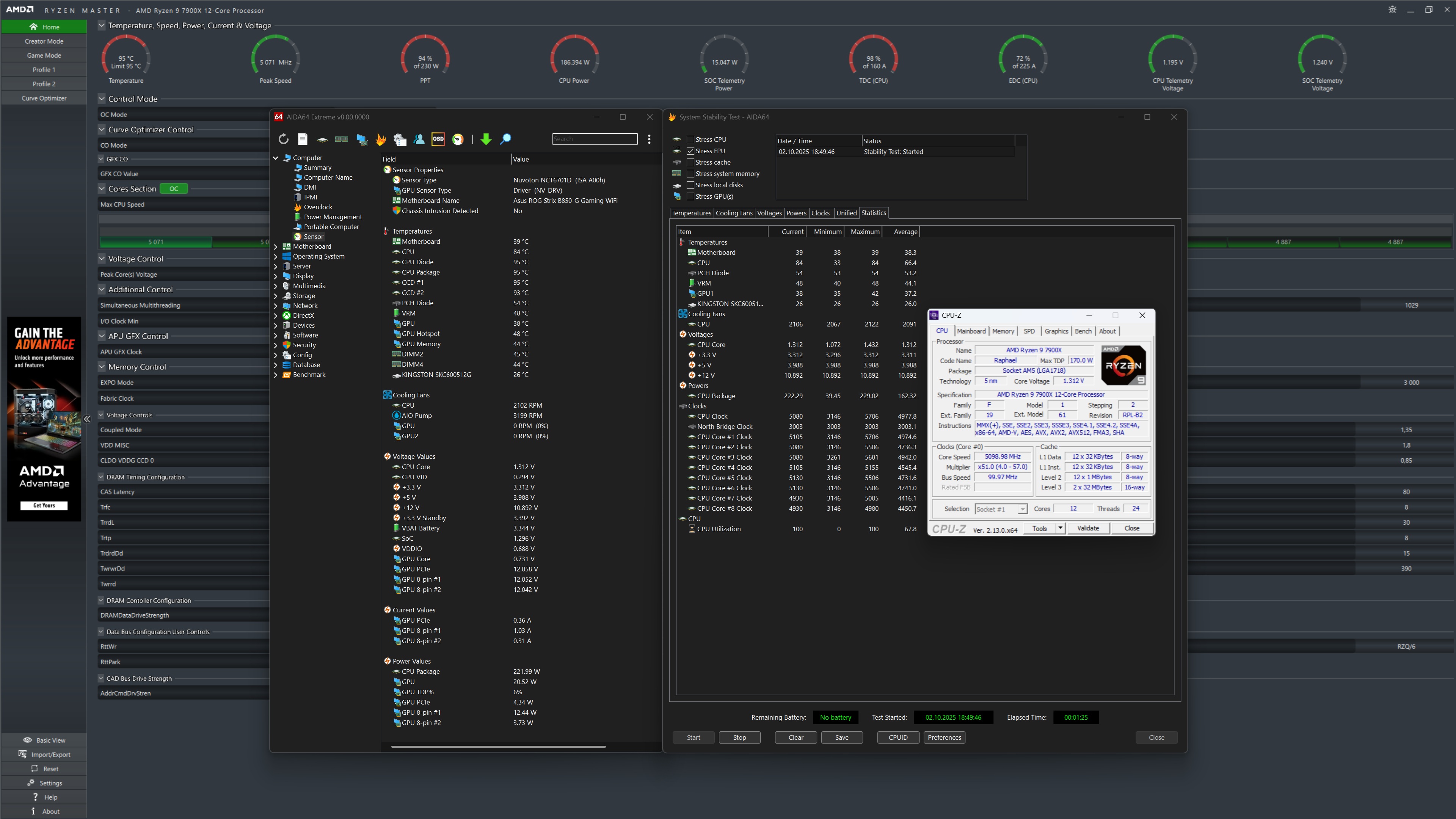

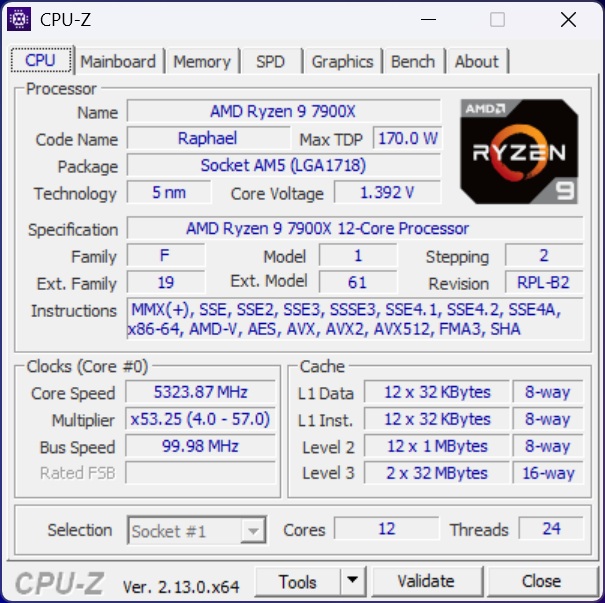

При навантаженні 12-ядерного AMD Ryzen 9 7900X стрес-тестом утиліти CPU-Z, він тримав стабільні 5,32 ГГц за напруги 1,392 В.

В більш вимогливому FPU Stress test в AIDA64 частота його ядер просіла до 4,9-5,1 ГГц при 1,312 В. У свою чергу температура процесора досягала 95°C, що відповідає максимальному робочому значенню (Tjmax).

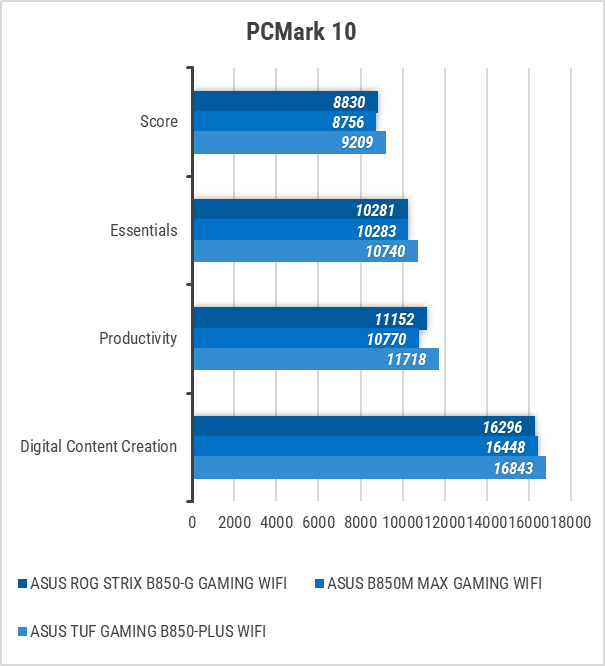

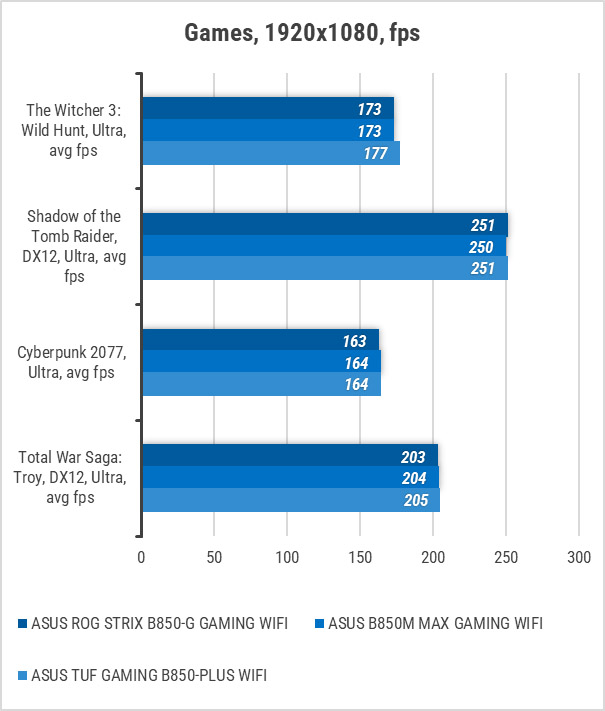

Традиційно ми прогнали цей «камінь» без розгону в кількох бенчмарках, щоб у подальшому оцінити результати оптимізації.

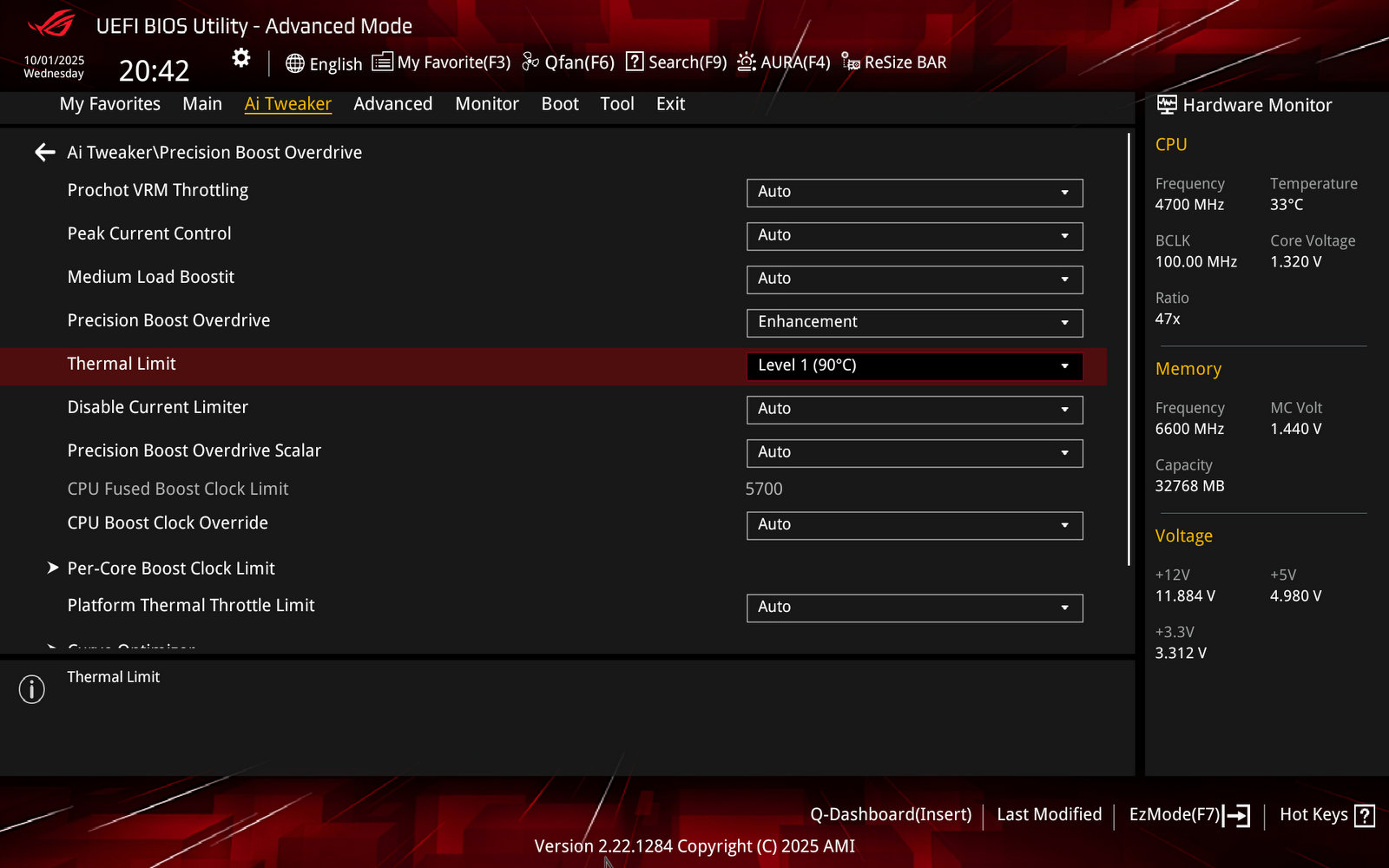

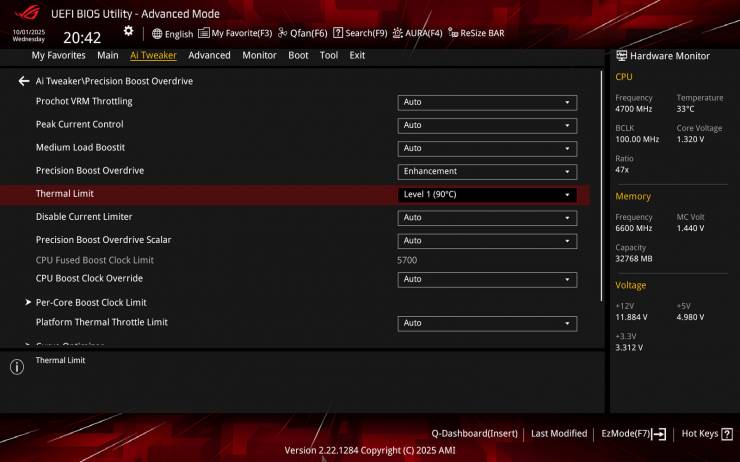

Для цього ми встановили ліміт критичної температури на рівні 90°C, обравши відповідний пункт у BIOS: Precision Boost Overdrive – Thermal Limit – Level 1 (90°C).

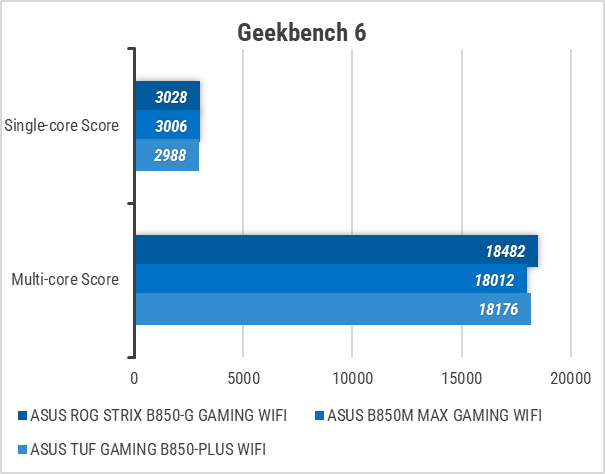

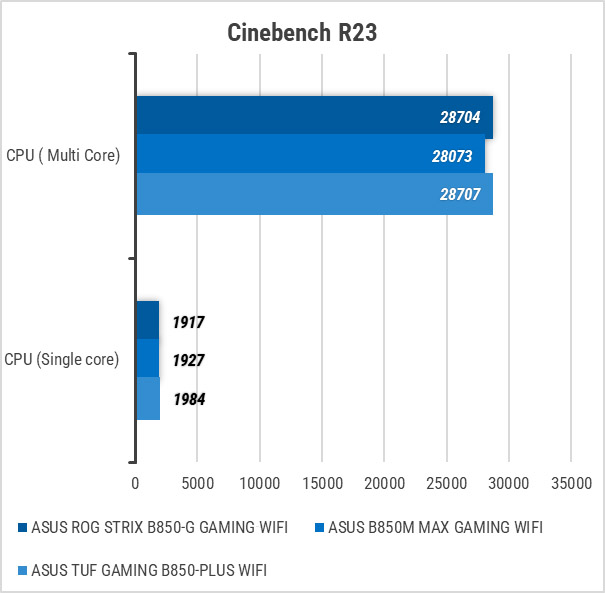

Але бенчмарки оцінили таку зміну по-різному: у Cinebench R23 має місце 2-3% приріст, тоді як у Geekbench 6 – 1-% падіння продуктивності. Зате у FPU Stress test напруга знизилася до 1,272 В, а енергоспоживання — на 16 Вт.

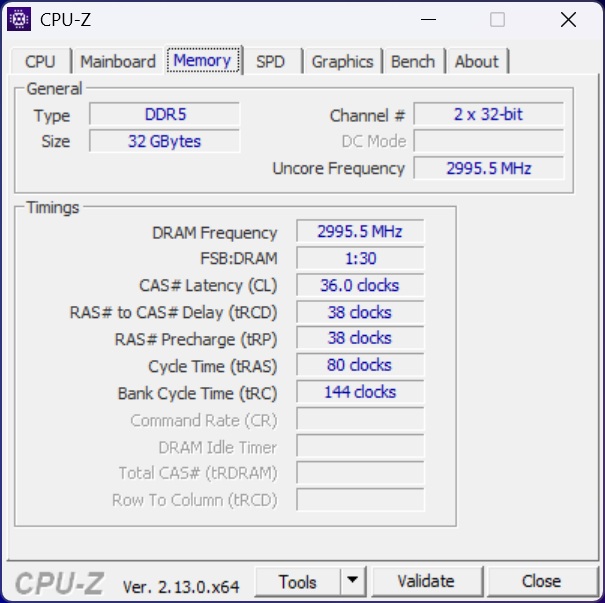

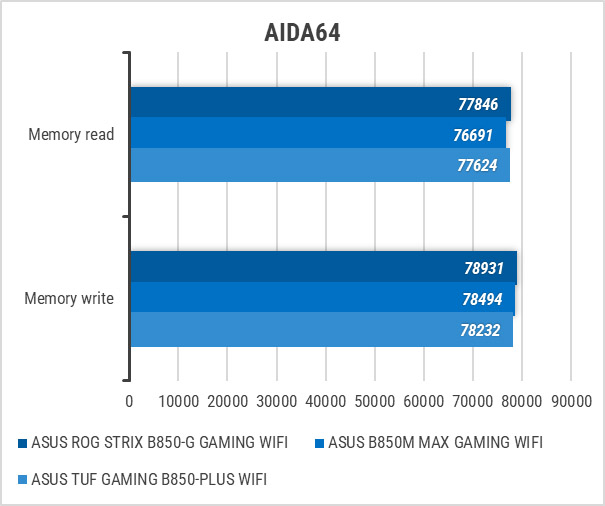

Набір із пари 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування працював на швидкості EXPO-профіля DDR5-6000 МТ/с.

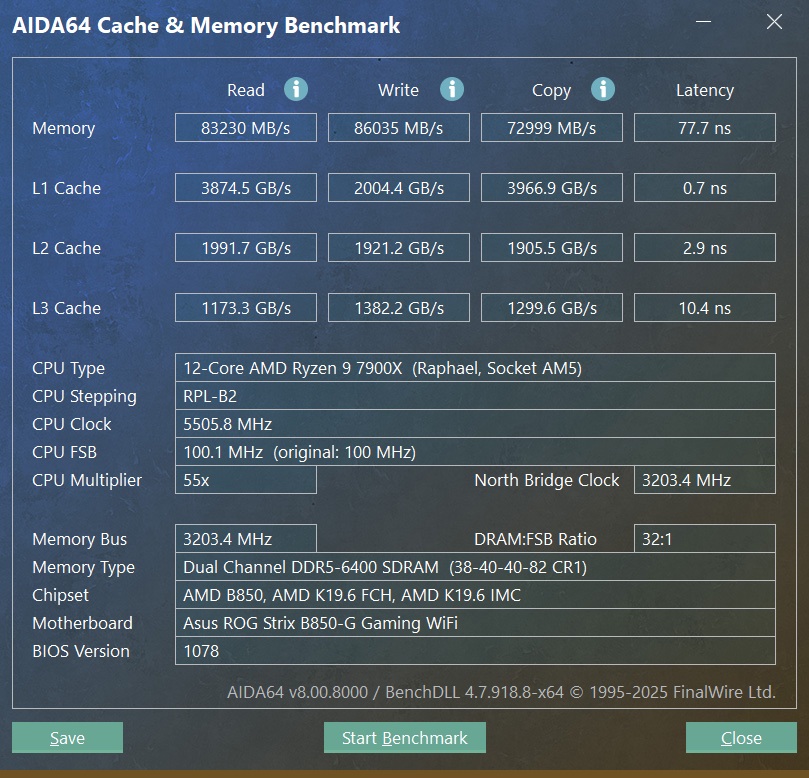

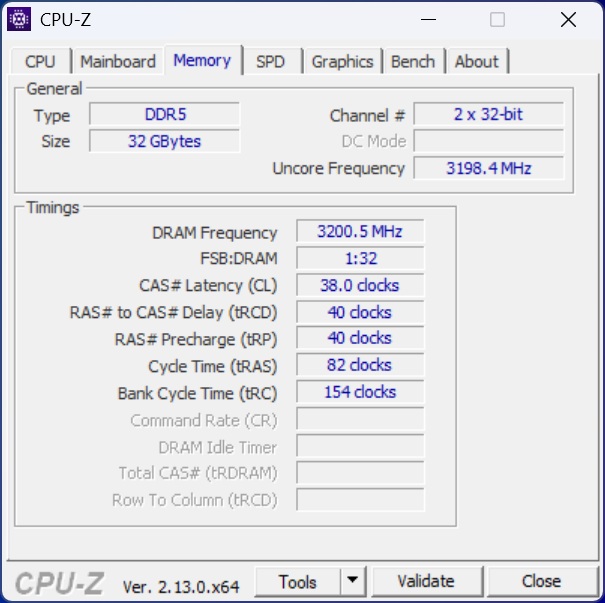

Після підвищення кожного з таймінгів на 2 до 38-40-40-82 та збільшення напруги до 1,38 В, модулі запрацювали в режимі DDR5-6400. У AIDA64 це дало приріст пропускної здатності на 7-9% при водночас на 8% вищій латентності. Зате частота Uncore Frequency зросла до 3200 МГц, а не зменшилася до 1600 МГц, як це відбувається зазвичай. У випадку з даною платою таке падіння продуктивності мало місце лише в режимі DDR5-6600.

При напрузі 1,4 В планки працювали в режимі DDR5-6400 з помітно нижчими таймінгами 32-39-39-80. От тільки якихось особливих переваг у плані продуктивності це не привнесло.

Тестування

Що ж до стабільності роботи, то плата ASUS ROG STRIX B850-G GAMING WIFI без якихось труднощів пройшла усі наші тести.

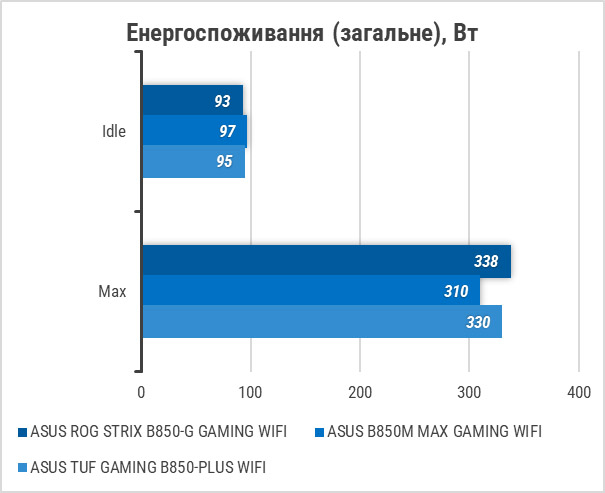

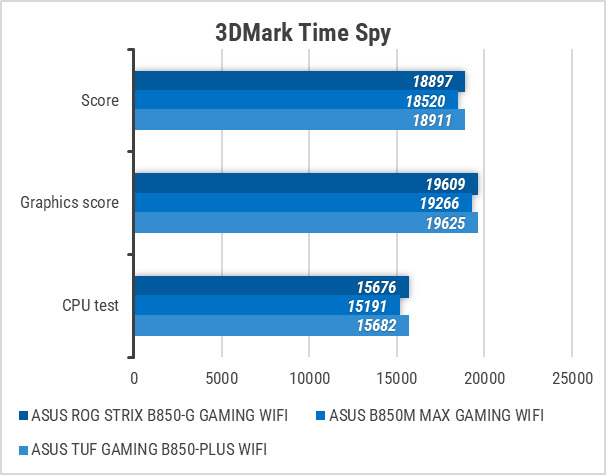

Тестування звукового тракту на основі кодека Realtek ALC1220P

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.01, -0.06	Відмінно
Рівень шуму, дБ(А)	-94.2	Дуже добре
Динамічний діапазон, дБ(А)	94.1	Дуже добре
Гармонійні викривлення, %	0.0016	Відмінно
Інтермодуляційне викривлення + шум, %	0.0065	Відмінно
Взаємопроникнення каналів, дБ	-94.0	Відмінно
Інтермодуляції на 10 кГц, %	0.0066	Відмінно
Загальна оцінка		Відмінно

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.01, -0.06	Відмінно
Рівень шуму, дБ(А)	-104.7	Відмінно
Динамічний діапазон, дБ(А)	102.1	Відмінно
Гармонійні викривлення, %	0.0016	Відмінно
Інтермодуляційне викривлення + шум, %	0.004	Відмінно
Взаємопроникнення каналів, дБ	-96.1	Відмінно
Інтермодуляції на 10 кГц, %	0.0037	Відмінно
Загальна оцінка		Відмінно

Топовий аудіокодек Realtek ALC1220P в обох тестах RightMark показав відмінні результати. На даний момент це одні із найкращих значень, які нам тільки доводилося бачити.

Підсумок

Хоча материнська плата ASUS ROG STRIX B850-G GAMING WIFI виконана у порівняно компактному форматі microATX, виробник попіклувався про її належну функціональність.

Особлива увага тут приділена M.2-слотам, яких тут аж чотири — навіть у повнорозмірних ATX-платах їх нерідко буває менше. Втім, не обійшлося без компромісів: одне з них довелося розташуватися на звороті PCB, а три інші отримали спільний радіатор, що потенційно може викликати певні незручності під час монтажу.

Як наслідок, тут є лише один слот розширення PCIe 5.0 x16 для встановлення відеокарти. Він підсилений і обладнаний кнопкою для швидкого витягнення пристрою. І хоча дискретну звукову карту встановити уже буде нікуди, виробник подбав про це іншими способом. Зокрема, використаний у ASUS ROG STRIX B850-G GAMING WIFI кодек Realtek ALC1220P відрізняється дуже якісним звучанням, тож в обох тестах RightMark Audio Analyzer він отримав оцінку «відмінно». На додачу, він доповнений підсилювачем від Savitech, що покращує роботу з навушниками.

Серед інших переваг — тридіапазонний модуль Wi-Fi 7, 2,5-гігабітний LAN, а також масивні радіатори на VRM, здатні охолодити транзистори та дроселі навіть при встановленні топових 170-ватних AMD Ryzen 9. І хоча в окремих аспектах протестована плата все ж поступається повнорозмірній ASUS ROG Strix B850-E Gaming, різниця у вартості становить близько ₴2000 або $45, що робить її цікавою альтернативою в компактнішому форматі.

Переваги:

• 14 (80 А) + 2 (80 А) + 1 (80 А)-фазна підсистема живлення процесора і якісна елементна база;
• ефективне охолодження;
• можливість розгону пам’яті;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0 та кнопкою для швидкого витягнення;
• можливість встановлення до 256 ГБ ОЗП з частотою до 8000+ МГц;
• підтримка чотирьох слотів M.2 Socket 3, в тому числі одного PCIe 5.0;
• 2,5-гігабітний LAN-контролер;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• три колодки для світлодіодних стрічок;
• шість конекторів для під’єднання вентиляторів та помпи РСО;
• дуже якісна аудіопідсистема;
• дуже хороший набір портів на інтерфейсній панелі, включаючи USB 3.2 Gen 2х2;
• наявність діагностичних індикаторів;
• приємний дизайн в світлих тонах з підсвіткою ASUS AURA;
• порівняно компактний формат microATX.

Особливості:

• певні обмеження при використанні процесорів Ryzen 8000;
• спільний радіатор для трьох лицьових слотів M.2 Socket 3;
• один зі слотів M.2 Socket 3 розташований на тильній стороні плати;
• лише два порти SATA 6 Гбіт/с.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
