Огляд ASUS ROG STRIX B850-F GAMING WIFI7 NEO: материнська плата без відчутних функціональних обмежень

Оскільки продукти з лінійки ROG STRIX позиціонуються як преміальні, необхідність у випуску нових моделей на тому ж чипсеті з відповідним цінником треба якось обґрунтовувати.

Тому плати на AMD B850 з серії ROG STRIX NEO компанією ASUS були наділені не тільки фірмовими ШІ-фішками та технологіями для розкриття розгінного потенціалу пам’яті DDR5 (AEMP, NitroPath DRAM та DIMM Fit), але й отримали відчутне збільшення обсягу мікросхеми ROM та фірмові DIY-фішки, які відчутно спрощують процес збірки.

До того ж материнська плата, яку ми сьогодні тестуватимемо, потрапила до переліку моделей, які оснащені спеціальним тактовим генератором. Він дає користувачу можливість відокремити налаштування базової частоти процесора від налаштування частоти пам’яті, PCIe та шини Infinity Fabric.

Сама ASUS ROG STRIX B850-F GAMING WIFI7 NEO на момент написання огляду на українському ринку має середню ціну ₴14700 ($331). Багато це для неї чи мало пропонуємо вирішити вам вже після ознайомлення з усіма її можливостями.

Специфікація

Паковання та комплектація

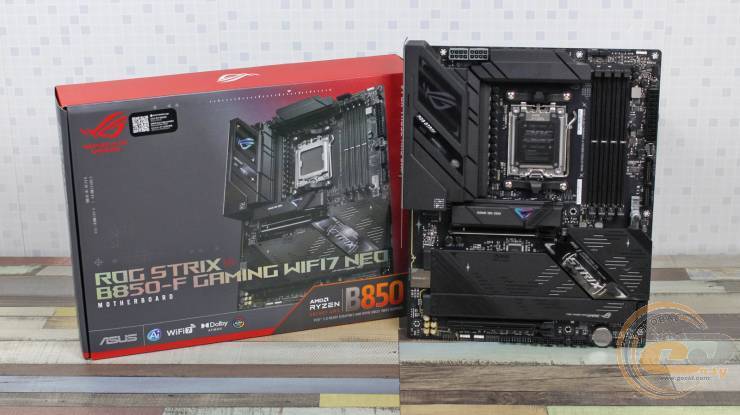

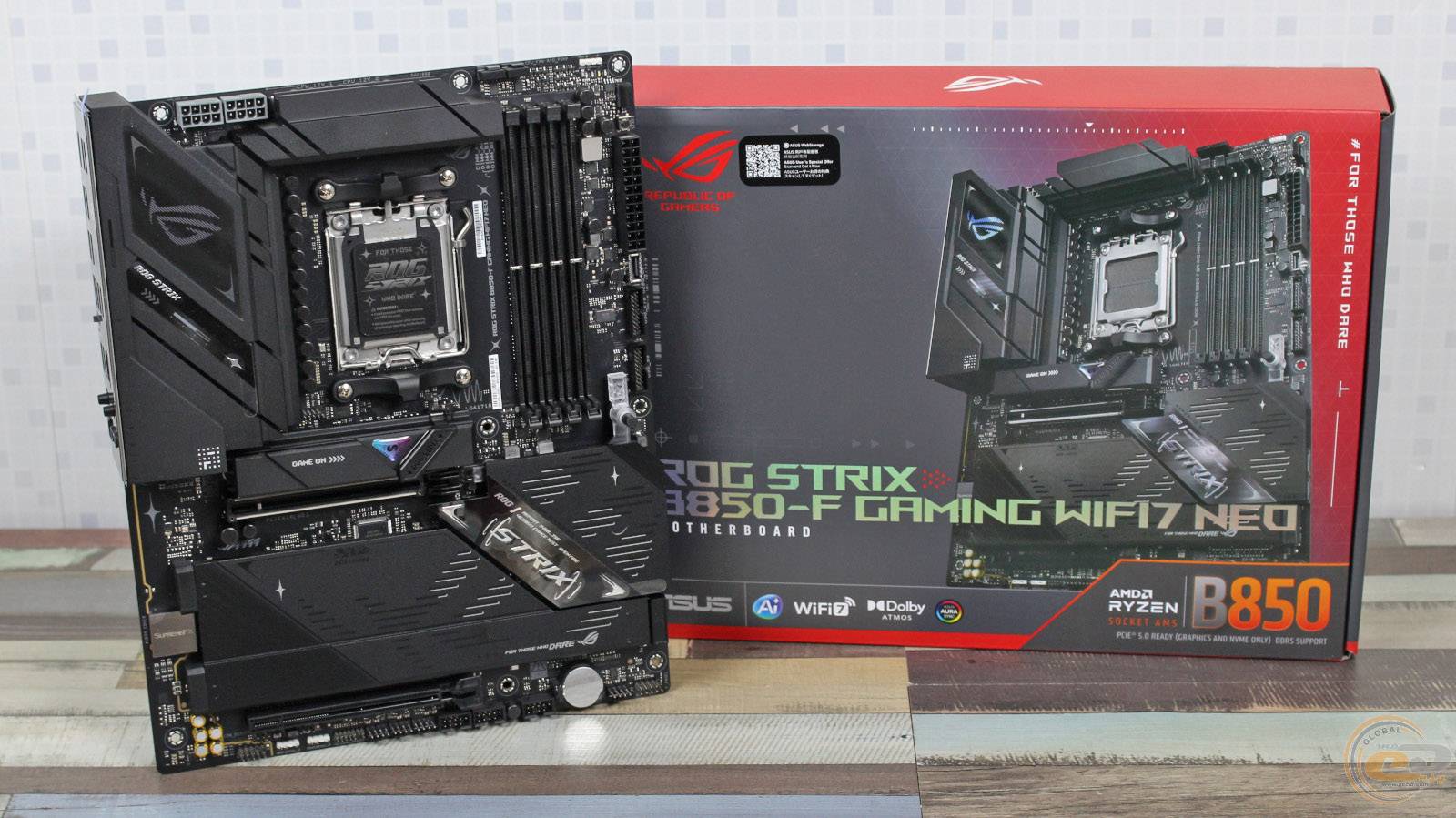

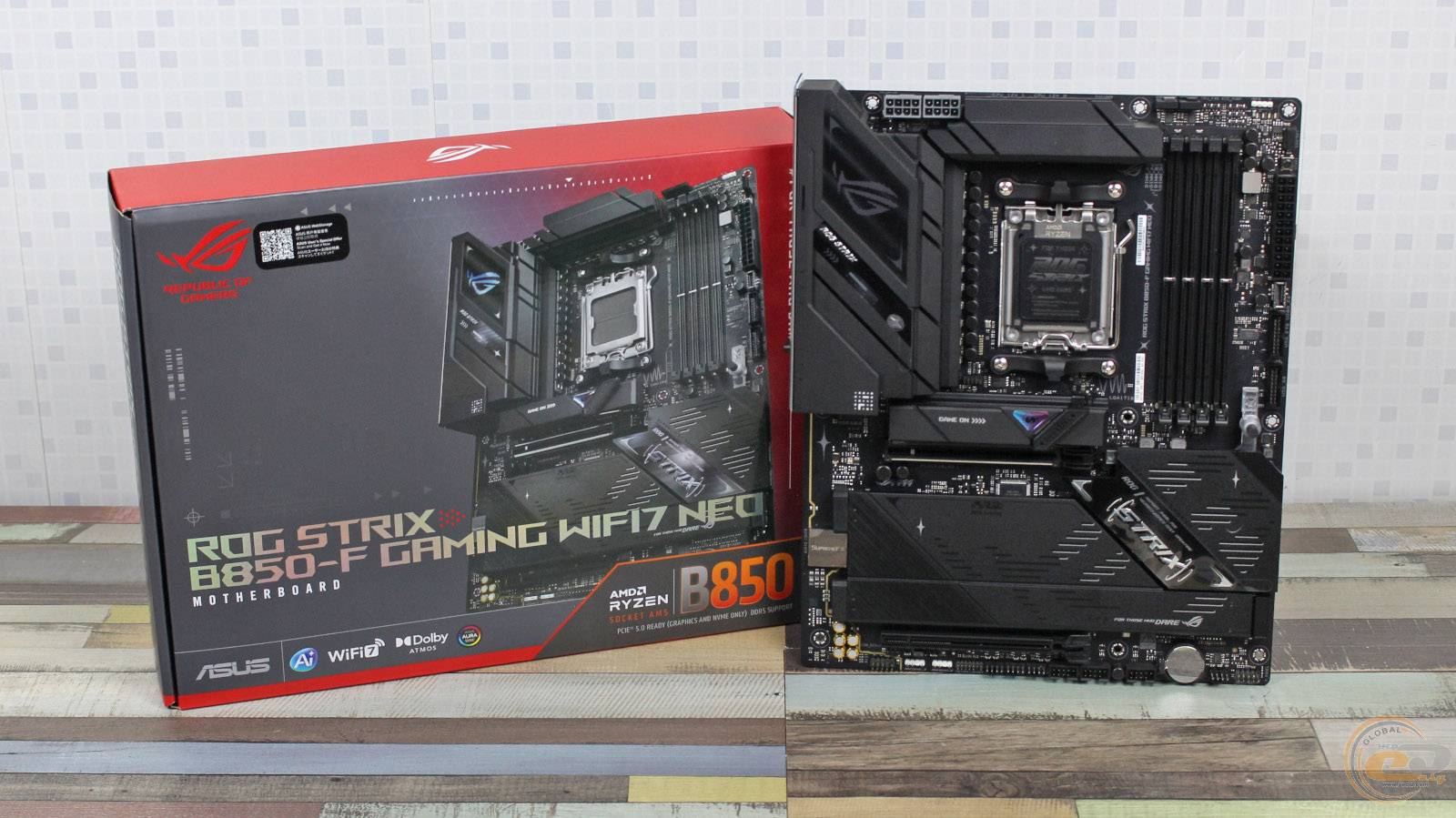

ASUS ROG STRIX B850-F GAMING WIFI7 NEO постачається у сіро-червоній коробці, на зворотному боці якої проілюстровані ключові особливості даної моделі.

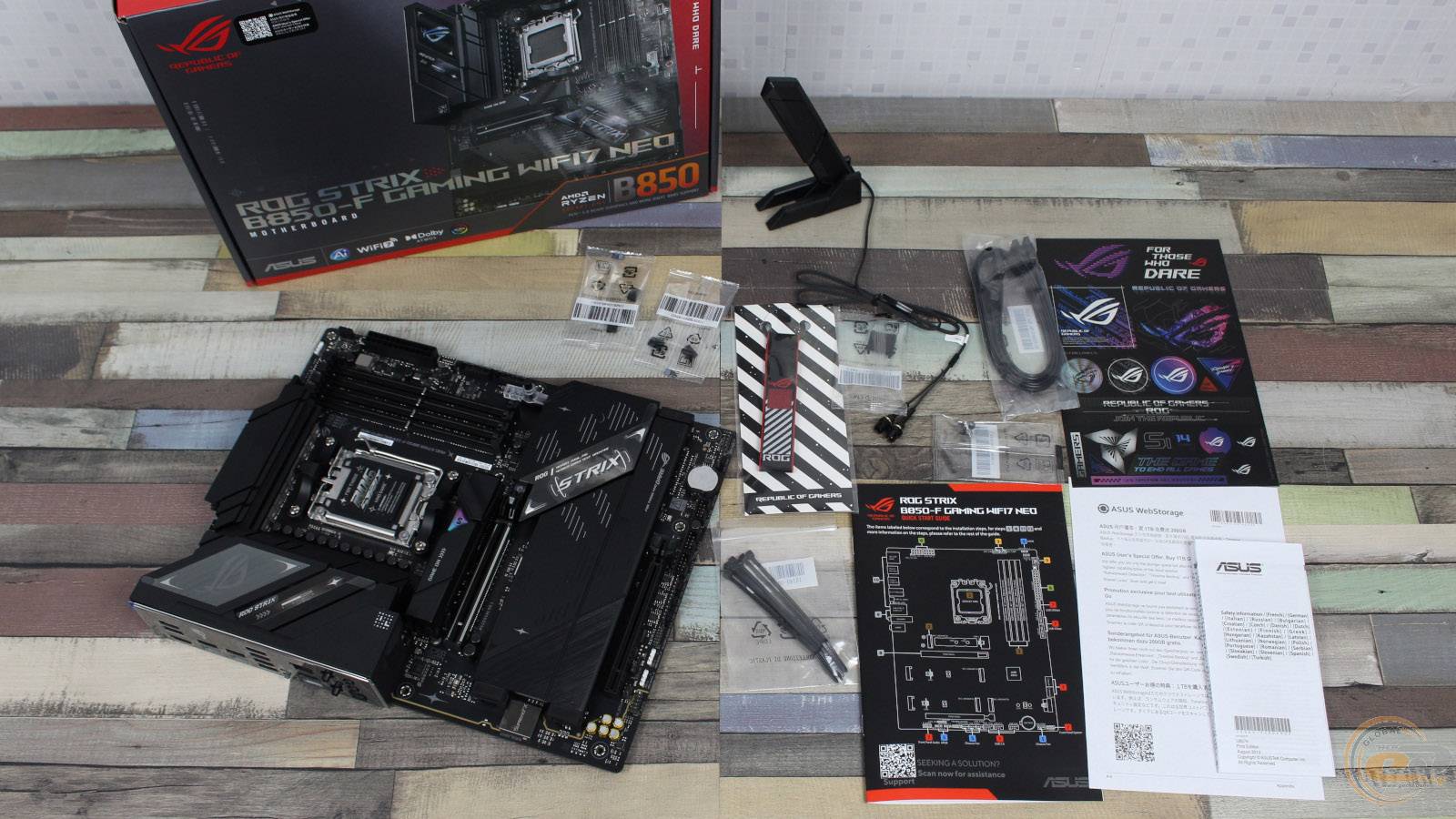

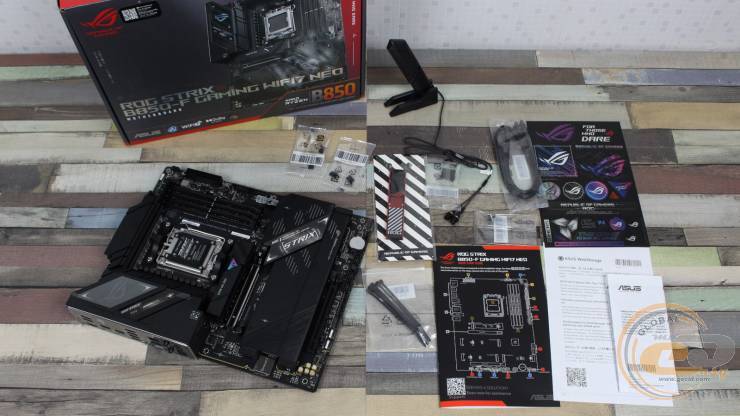

Комплект постачання материнської плати пропонує користувачу:

• два SATA-кабелі (один з яких – кутовий);
• чотири гумові проставки для M.2-накопичувачів;
• набір одноразових пластикових стяжок для кабелів;
• одне Q-Latch-кріплення для M.2-накопичувачів;
• одне Q-Slide-кріплення для M.2-накопичувачів;
• брелок ROG;
• комбінована антена для Wi-Fi-модуля з магнітним кріпленням;
• набір наліпок Republic of Gamers;
• набір різноманітної документації.

Дизайн та особливості плати

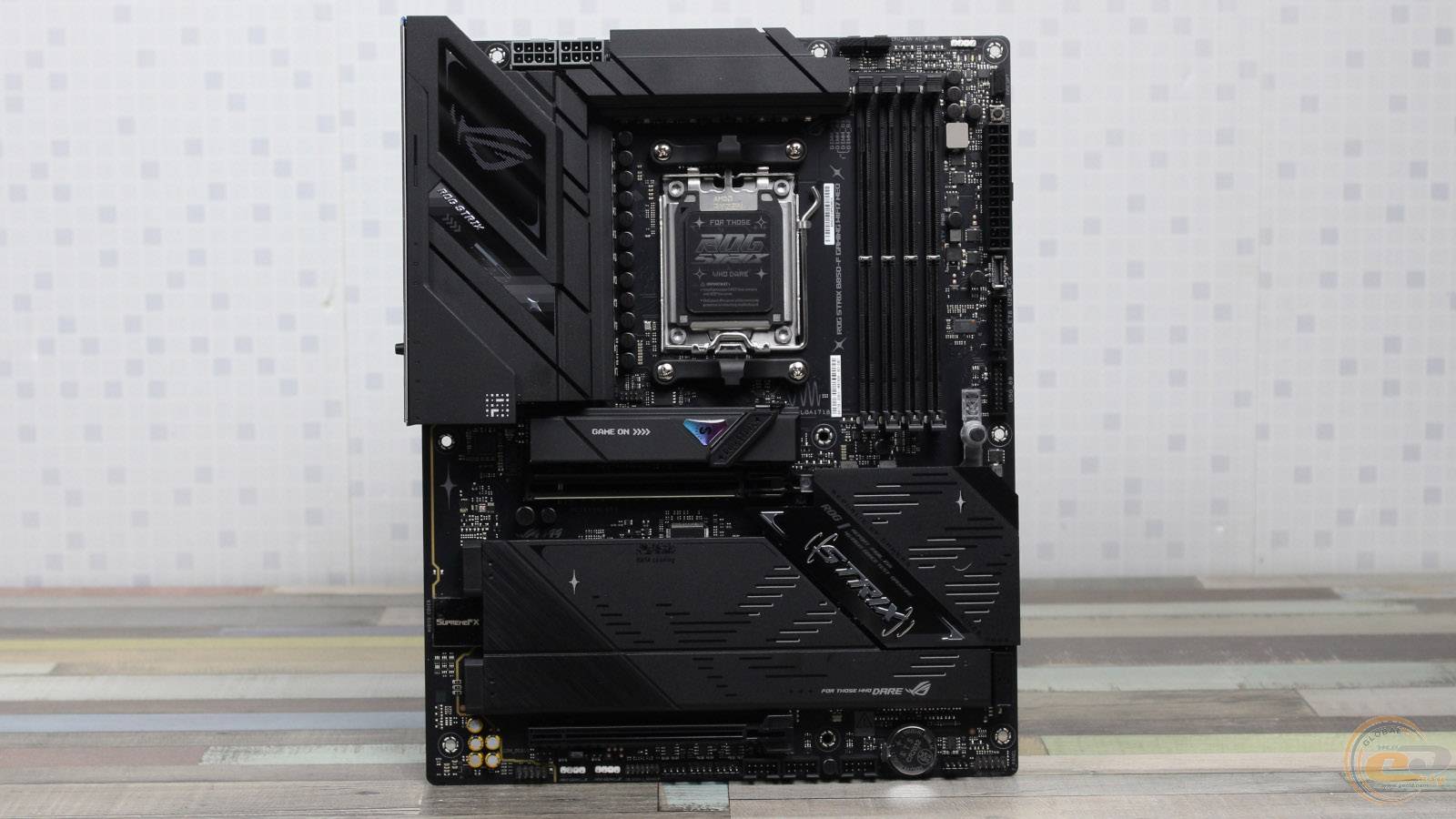

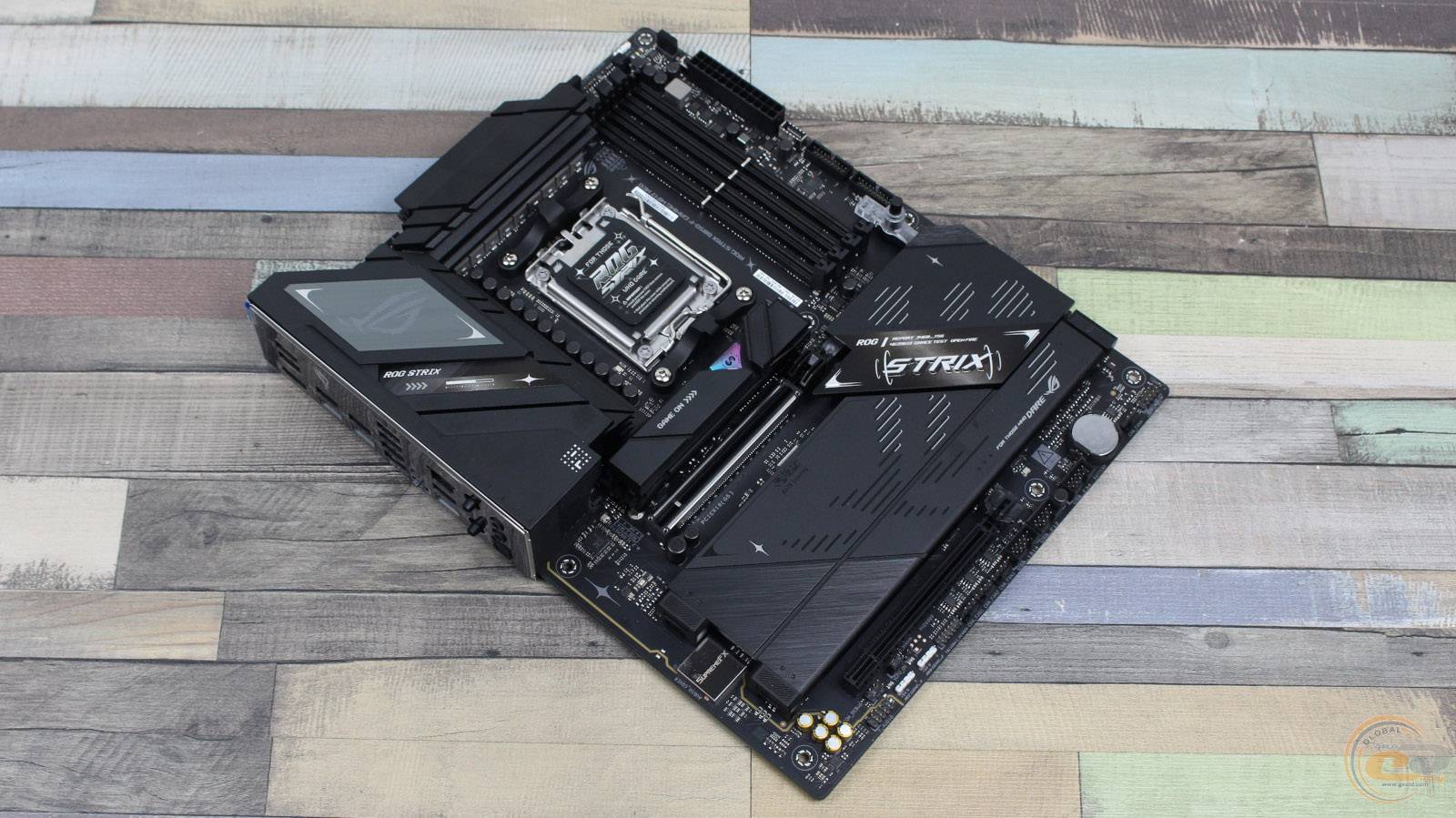

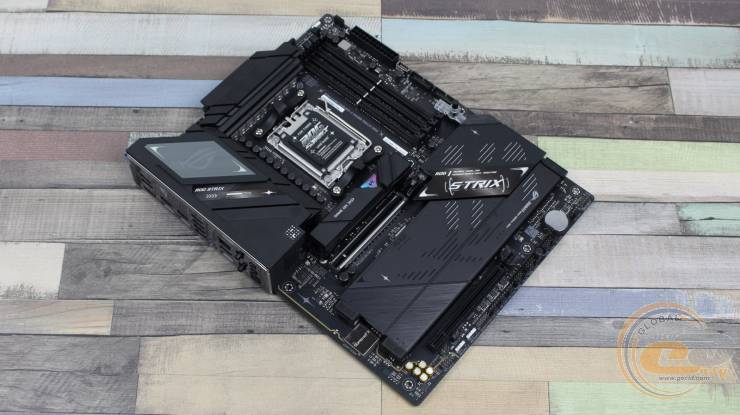

Материнська плата ASUS ROG STRIX B850-F GAMING WIFI7 NEO оформлена у чорному кольорі. У якості пожвавлення загального дизайну на радіаторах охолодження у мінімальній кількості присутні сріблясті елементи. За розмірами ця модель належить до плат форм-фактору ATX.

Кожух над інтерфейсною панеллю отримав зону ілюмінації у вигляді невеликого логотипа ROG. За потреби для організації власного підсвічування можна скористатися трьома роз'ємами Addressable Gen 2, наявними на платі.

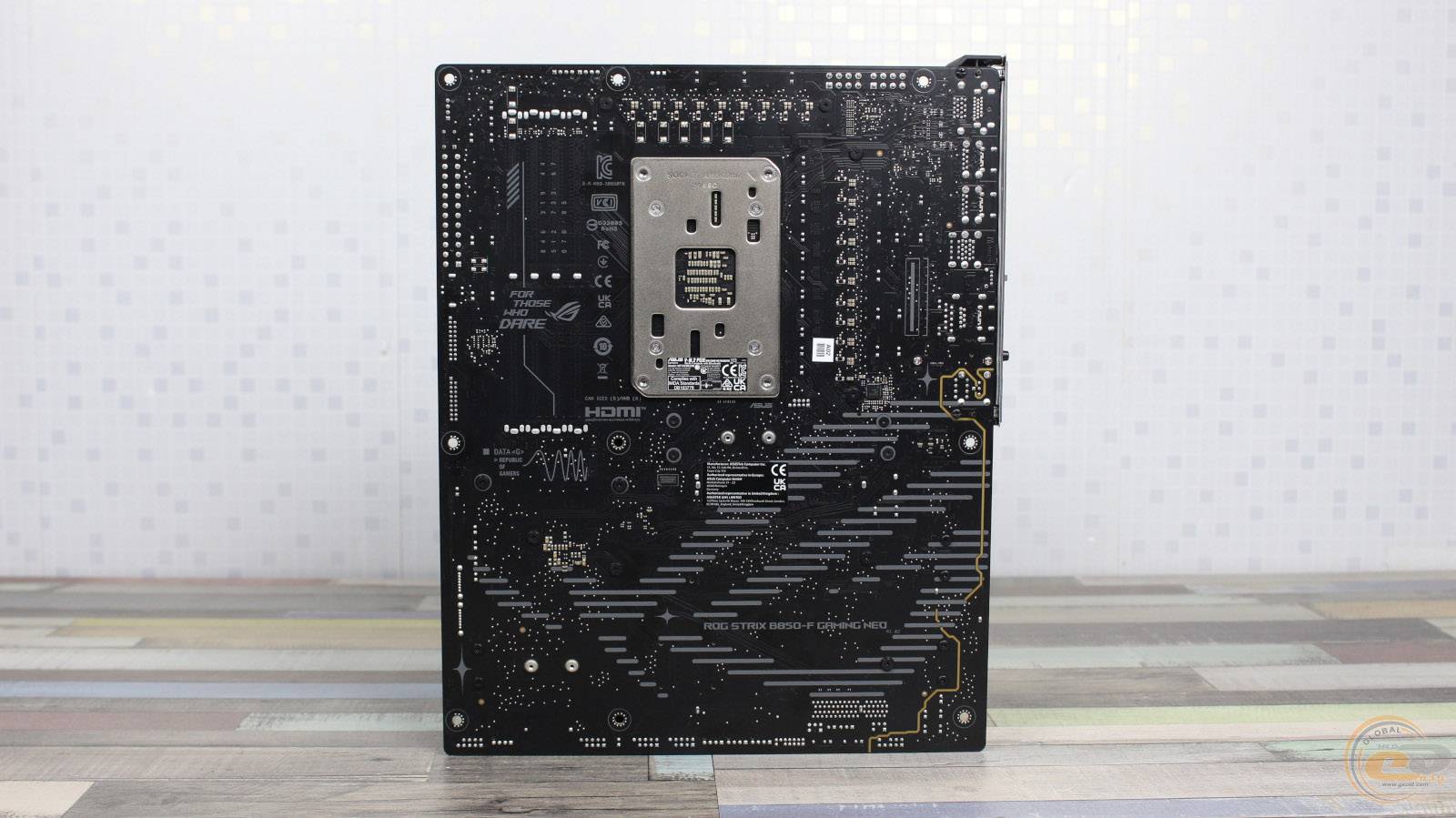

Чорний текстоліт на звороті плати декорований великим логотипом ROG та розмістив на собі стандартну опорну пластину процесорного роз’єму, гвинти кріплення радіаторів, а також ШІМ-контролер Richtek Technology RT3672JE.

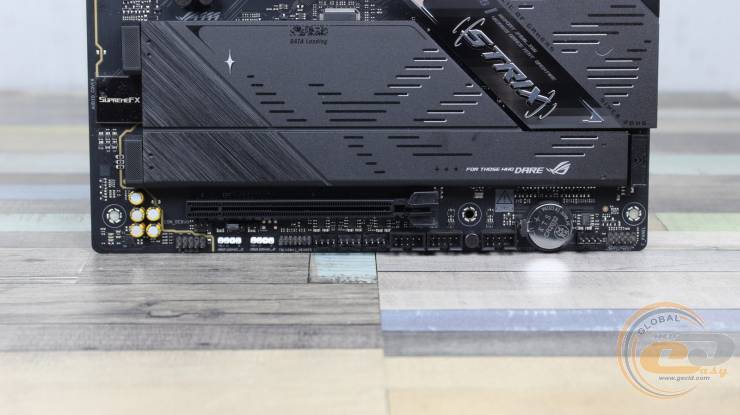

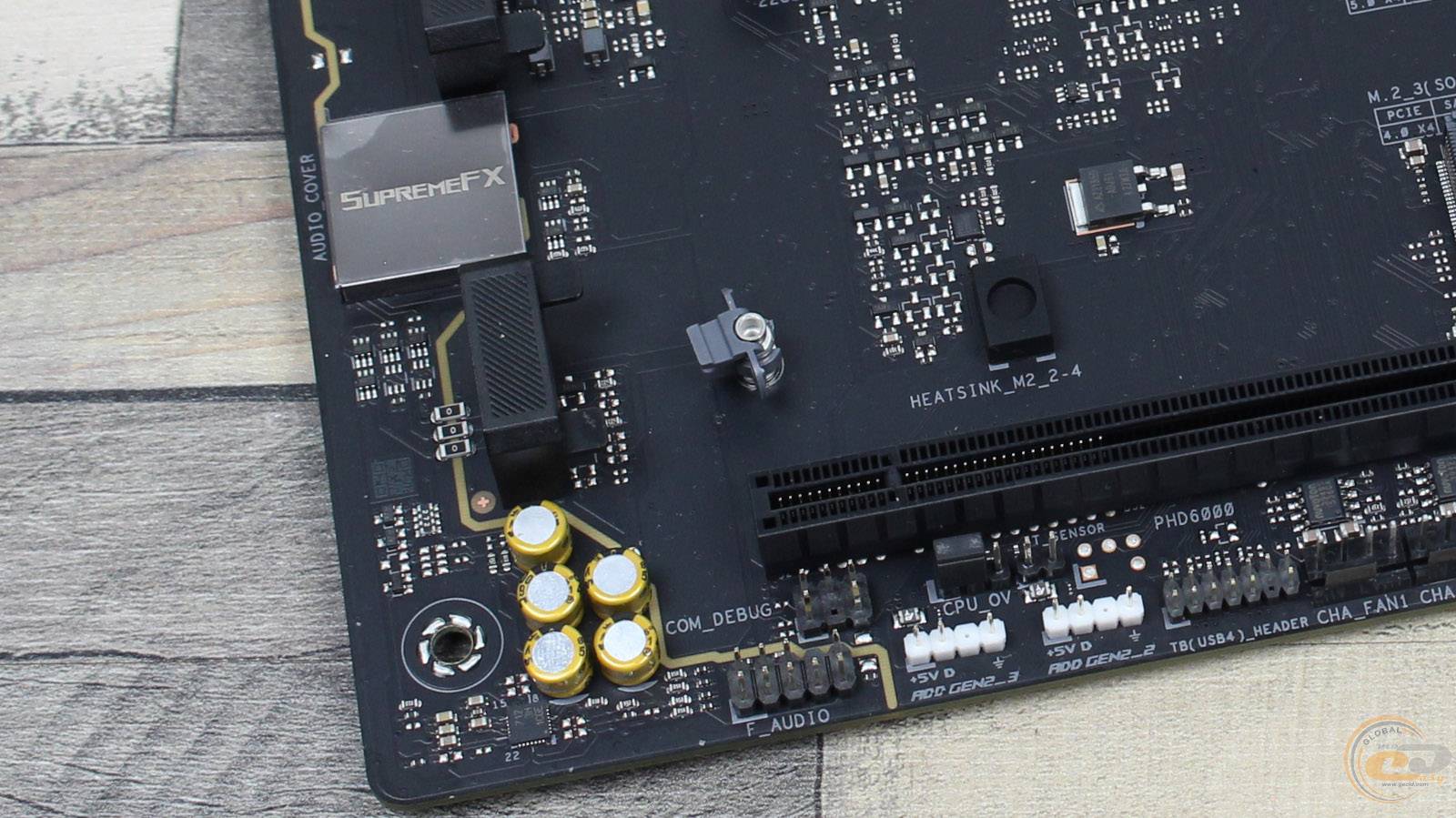

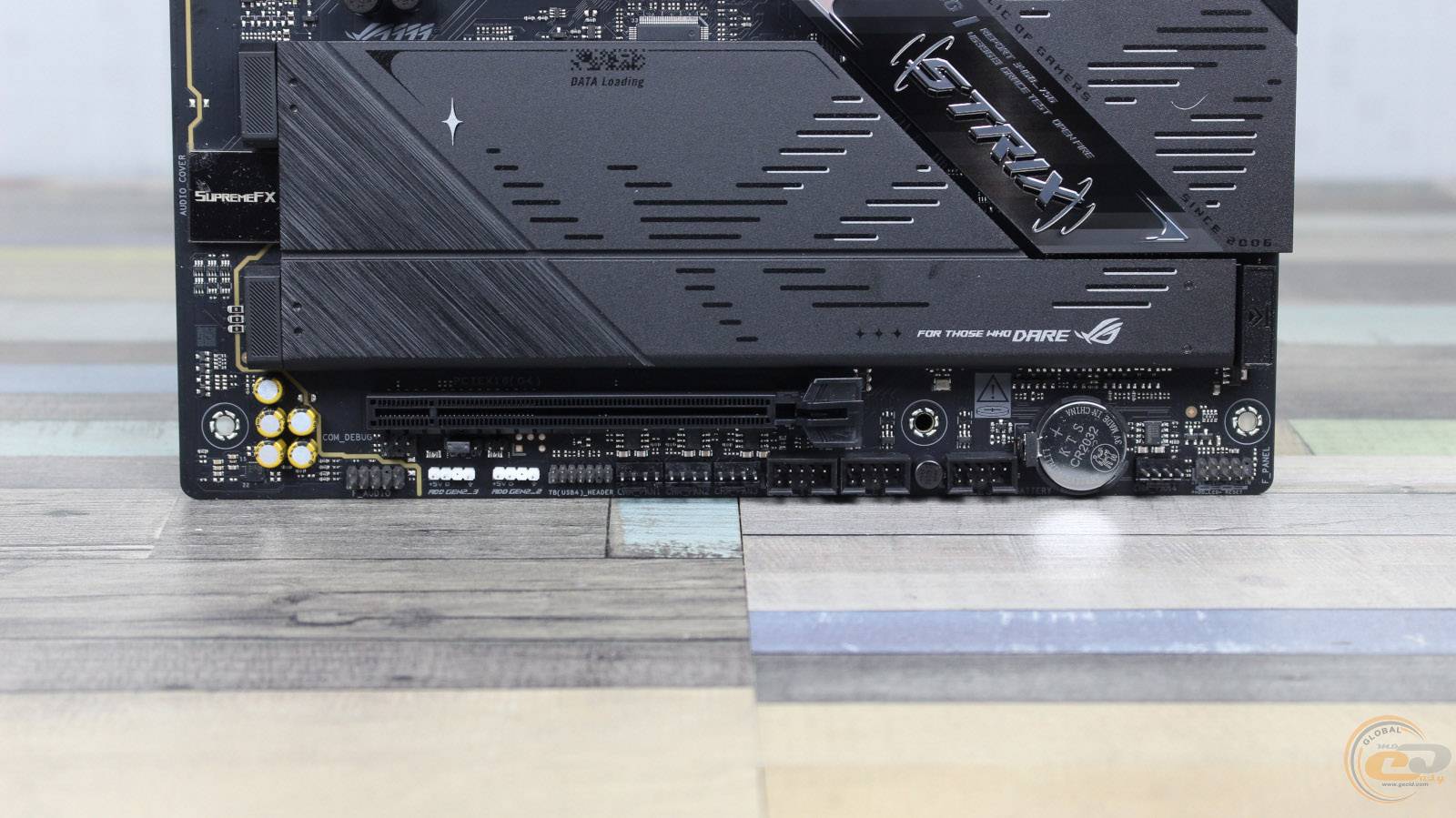

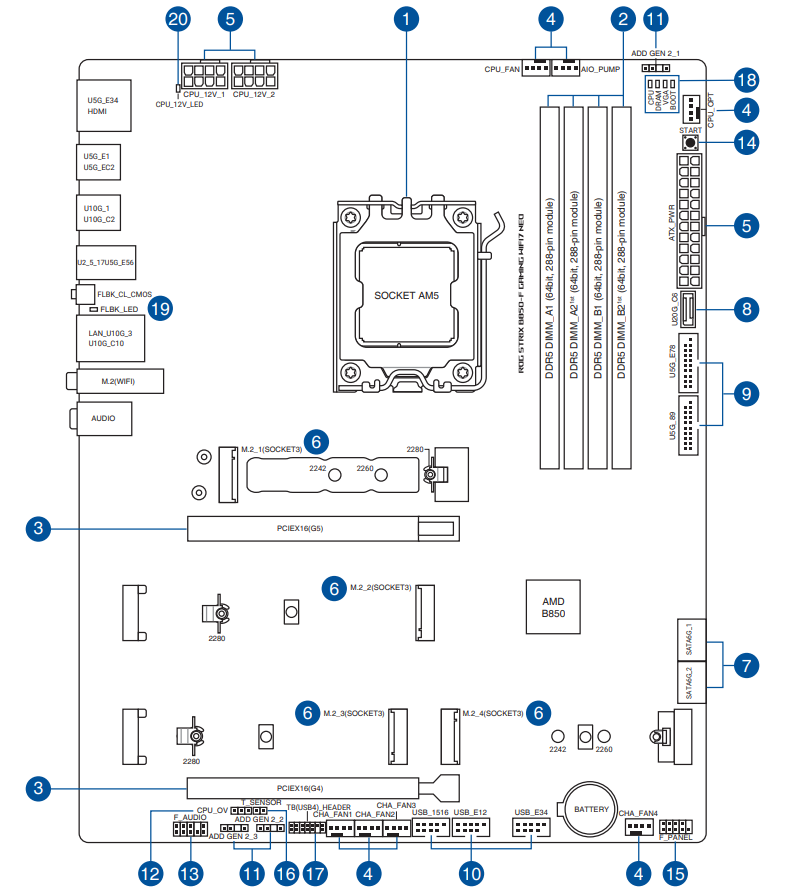

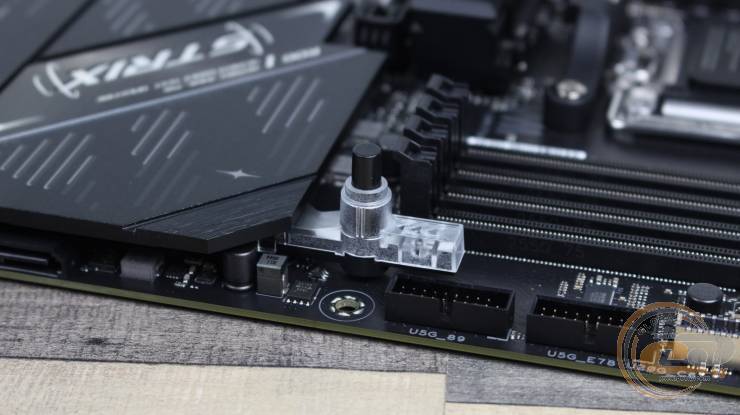

На нижній частині фронтальної сторони ASUS ROG STRIX B850-F GAMING WIFI7 NEO присутні: колодка підключення аудіороз'ємів передньої панелі, роз’єм контролера налаштування, два роз'єми для ARGB світлодіодних стрічок, перемичка CPU Over Voltage, роз’єм для термодатчика, роз'єм для Thunderbolt (USB4), а також колодка підключення кнопок та індикації фронтальної панелі. Тут же знаходяться три колодки для активації портів USB 2.0.

На правому краю материнської плати знаходяться діагностичні світлодіодні індикатори та один роз'єм для ARGB-світлодіодної стрічки.

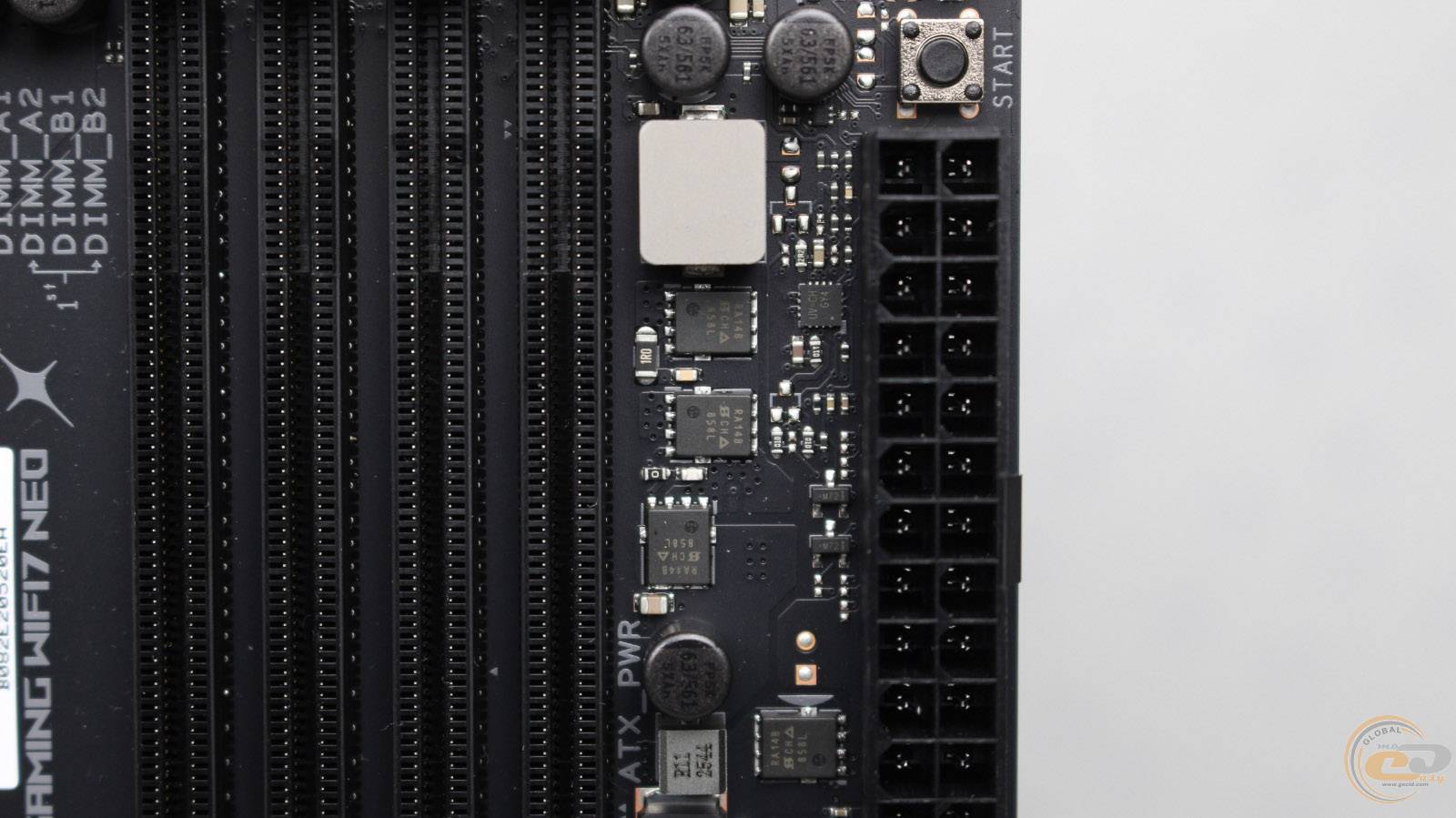

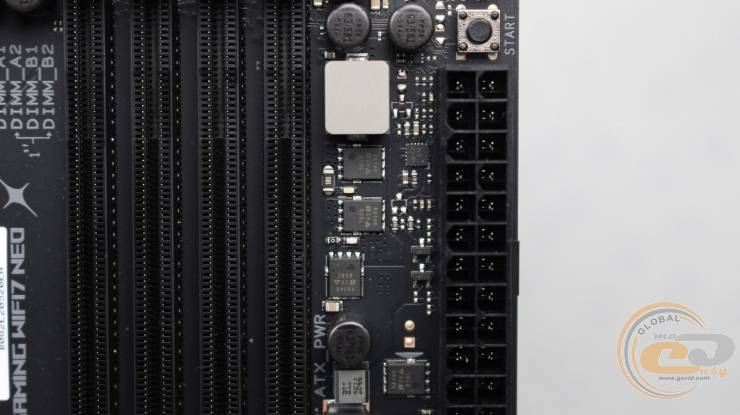

Також біля 24-контактного роз’єму живлення ATX можна побачити кнопку запуску системи.

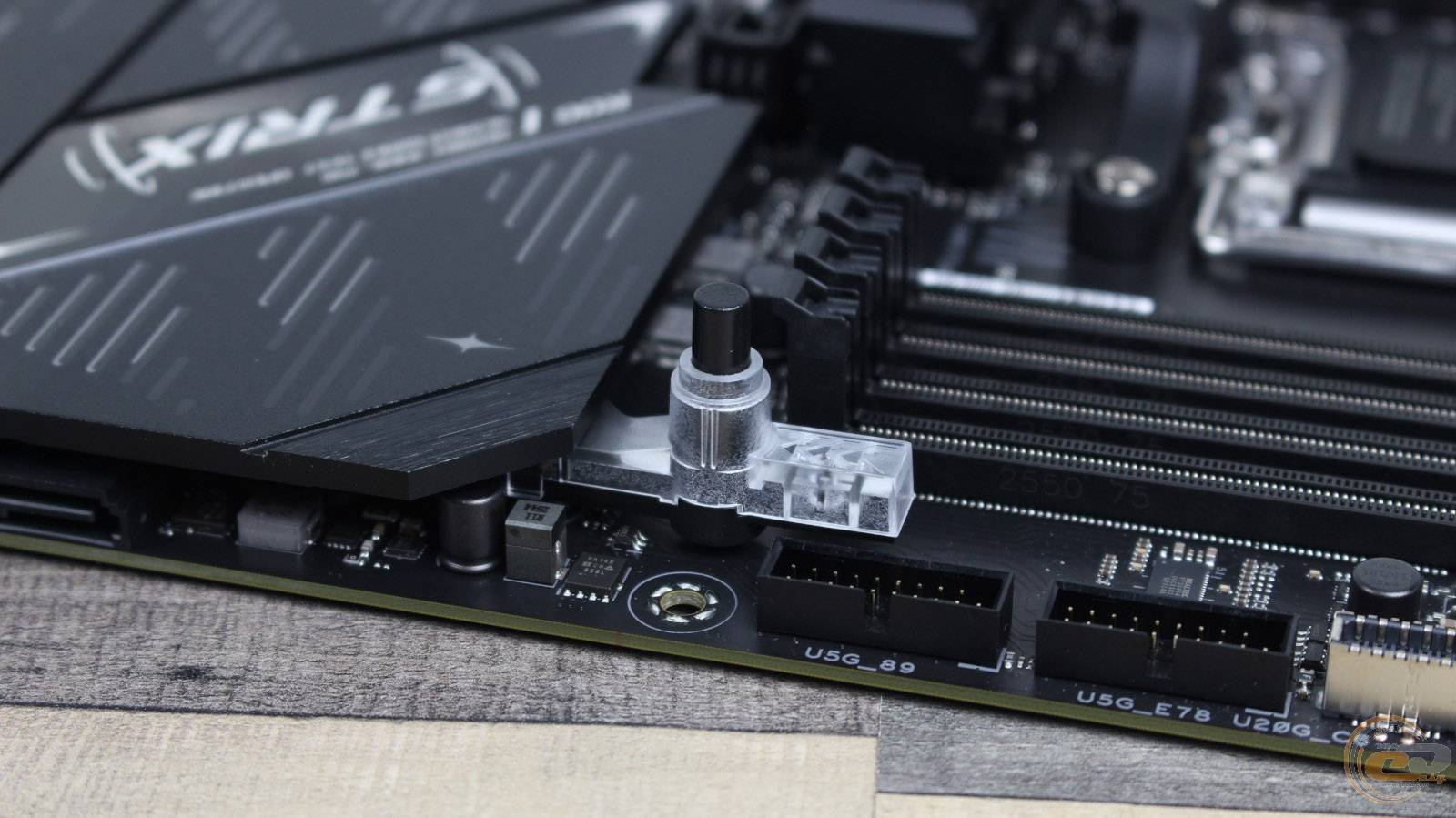

А от трохи нижче нього присутні три вертикальні роз’єми: один для підключення порту USB 3.2 Gen 2x2 Type-C та два для USB 3.2 Gen 1.

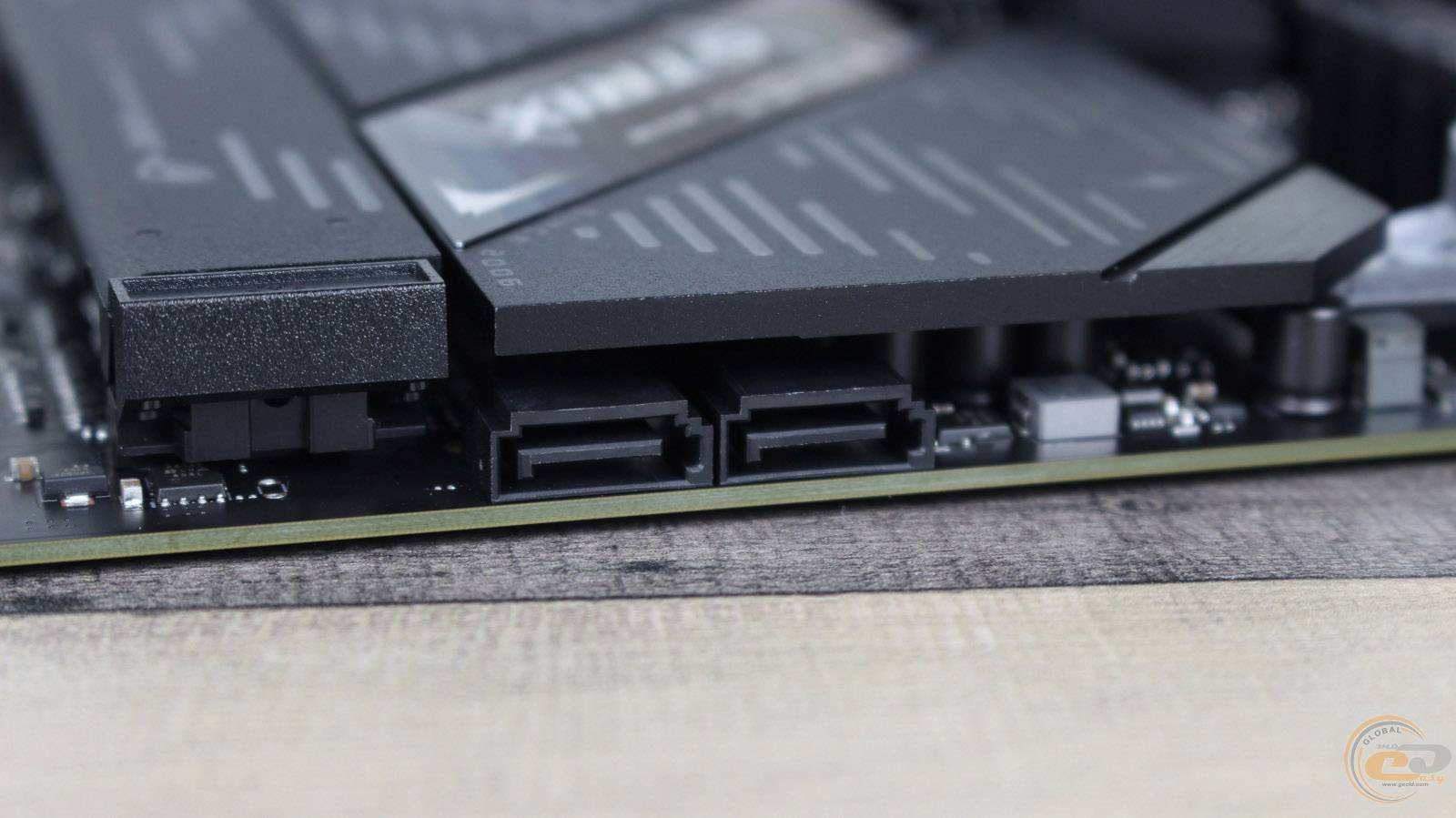

Ближче до нижнього кута знаходяться два горизонтальні порти SATA III.

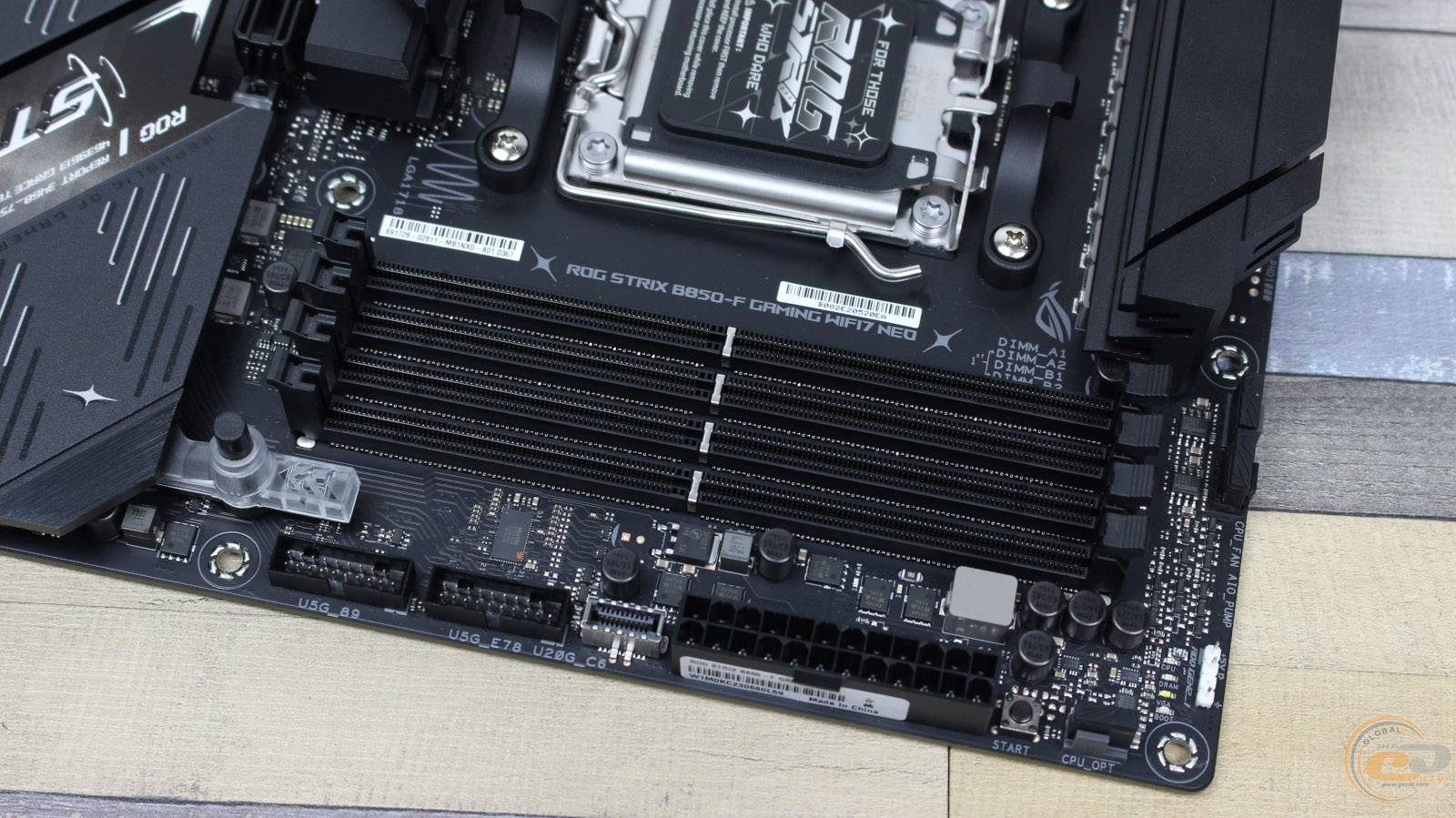

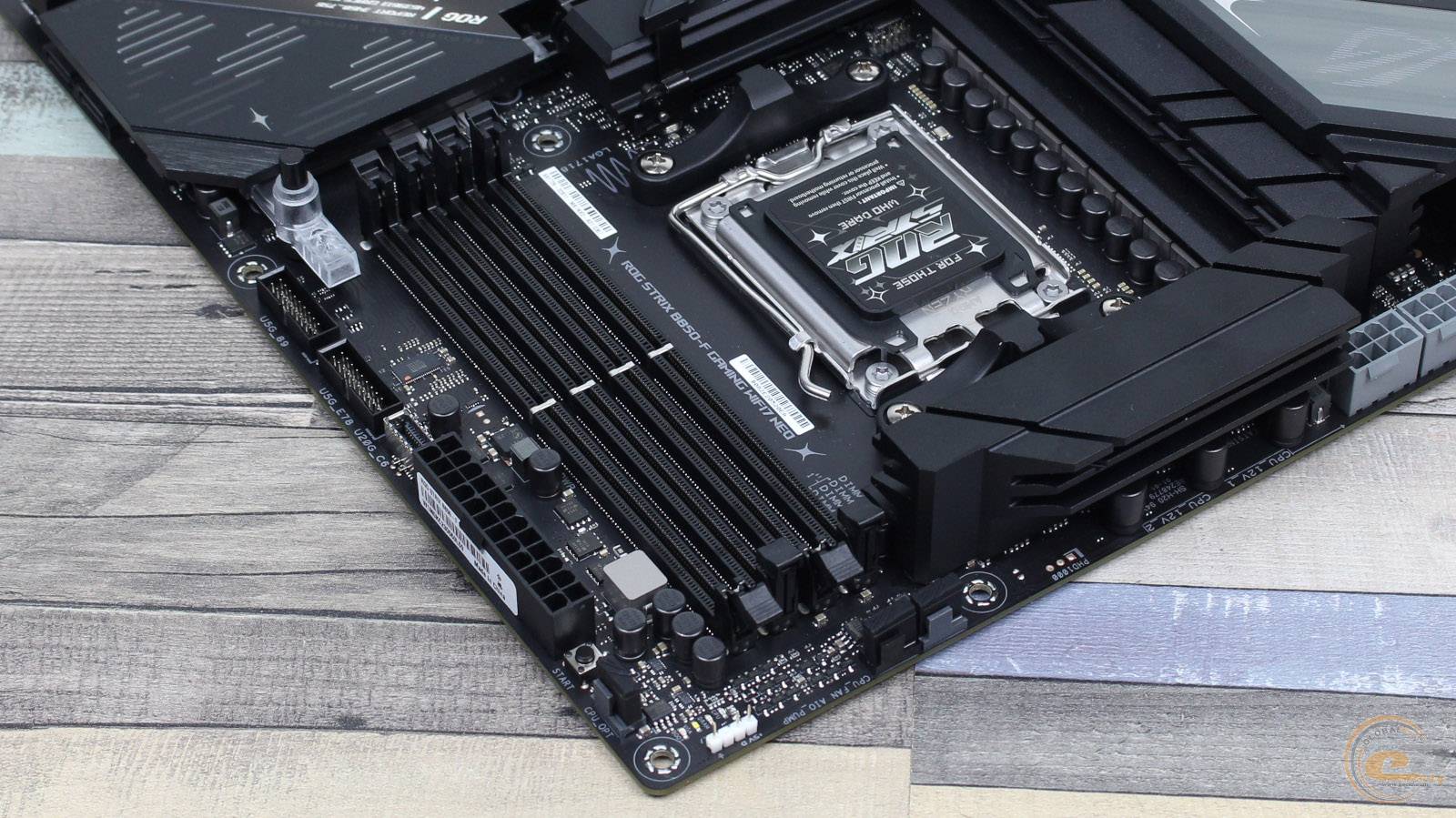

На материнській платі ASUS ROG STRIX B850-F GAMING WIFI7 NEO для встановлення модулів оперативної пам’яті стандарту DDR5 передбачені чотири DIMM-слоти. Для спрощення монтажу фіксатори є лише з одного боку. Підтримуються модулі зі швидкодією до 9000 МТ/с, а максимальний загальний обсяг може становити 256 ГБ. Також виробником заявлена підтримка профілів розгону пам’яті AMD EXPO.

Розширити функціональність ASUS ROG STRIX B850-F GAMING WIFI7 NEO вийде за допомогою двох слотів:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4).

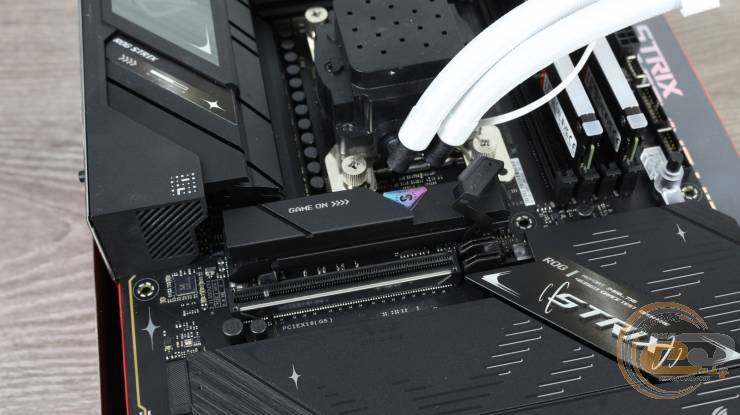

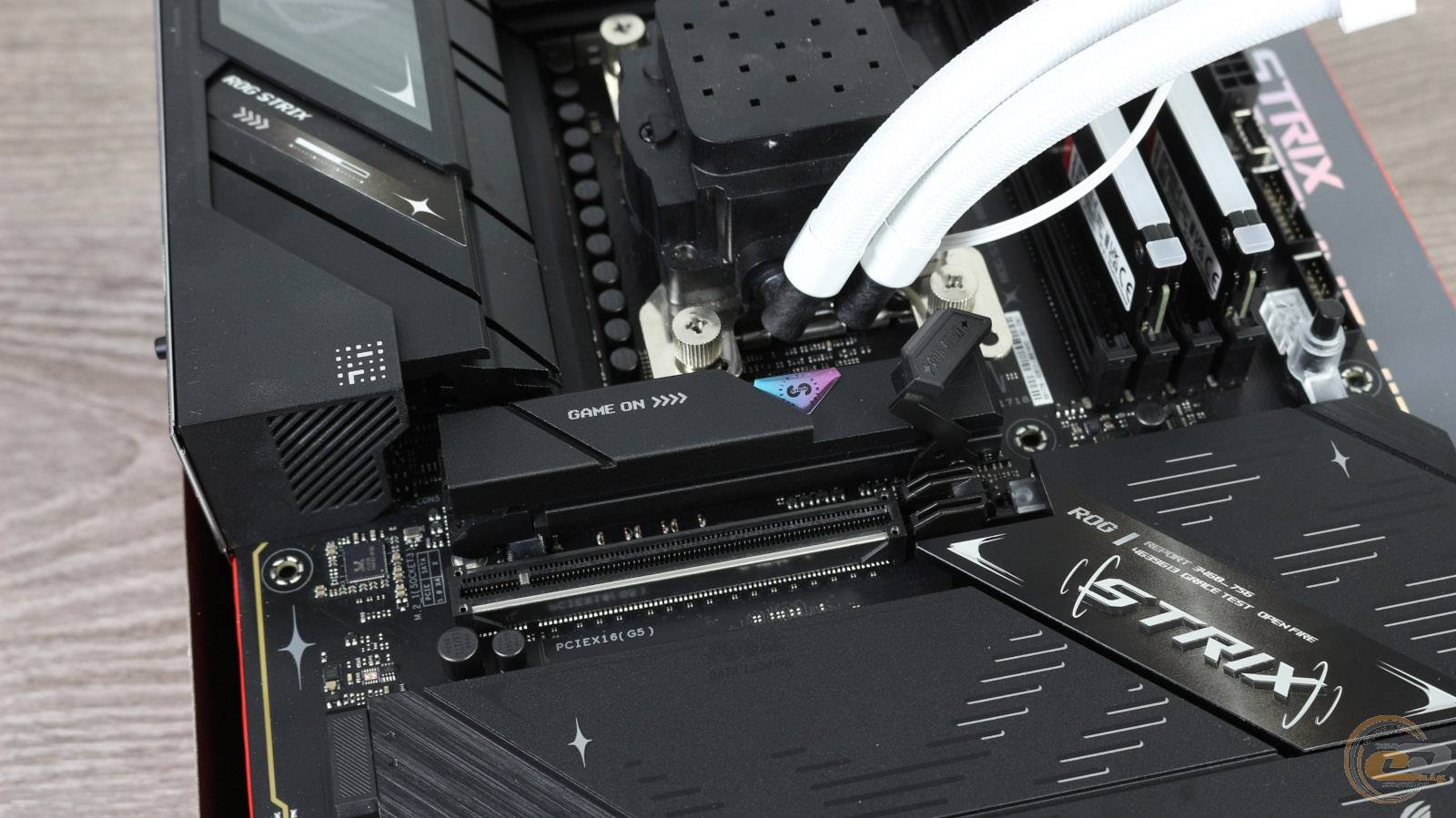

Верхній слот підсилений металевим кожухом SafeSlot та отримав 16 ліній стандарту PCIe 5.0. Для спрощення виймання відеокарти він оснащений механізмом Q-Release із кнопкою.

Нижній слот плати наділений лише 4 лініями PCIe 4.0. У разі його використання буде вимикатися слот M.2_3 для накопичувачів, розташований безпосередньо над ним.

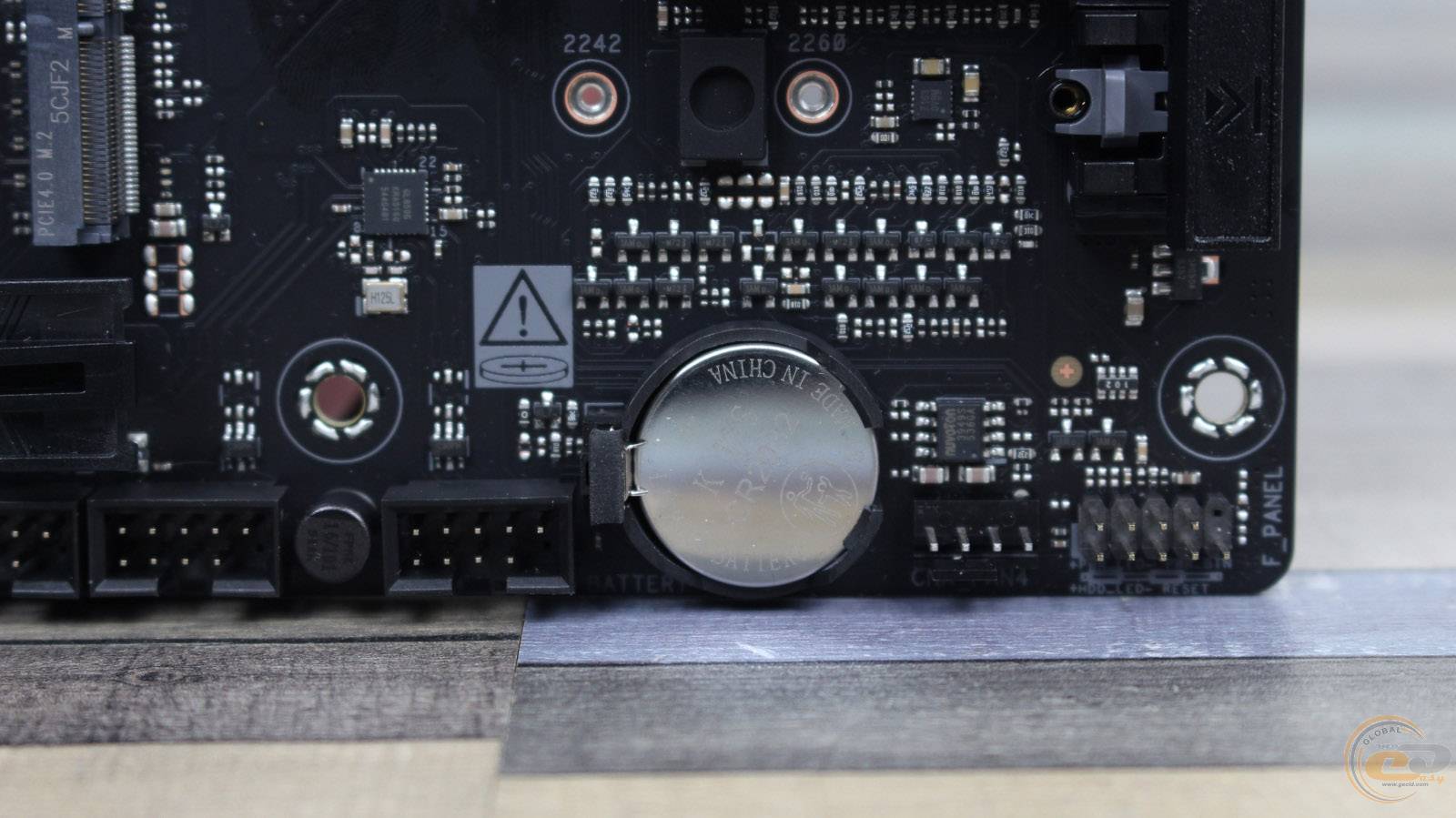

Виробник забезпечив легкий доступ до батарейки CMOS за рахунок її розміщення ближче до нижнього правого кута плати.

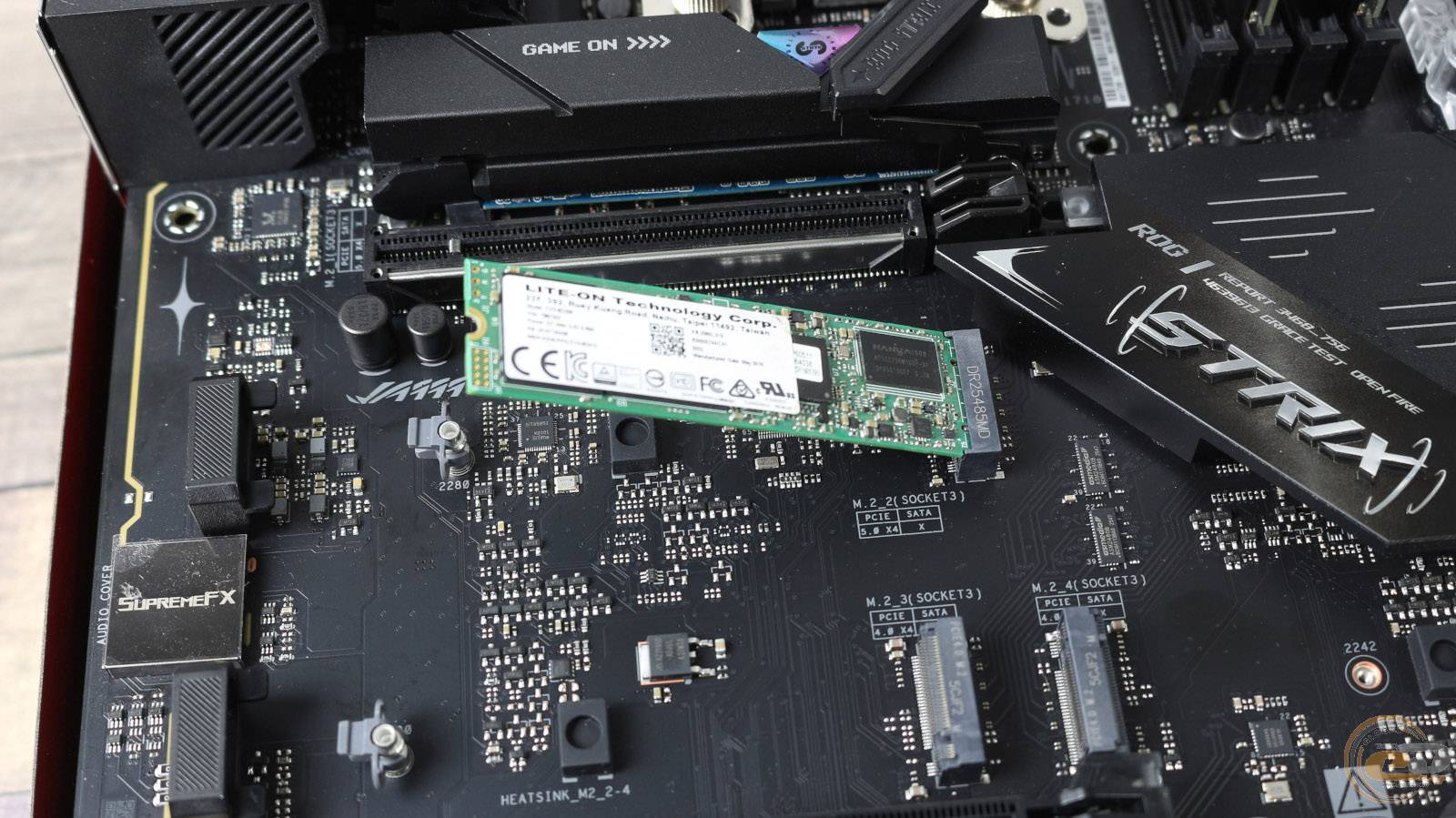

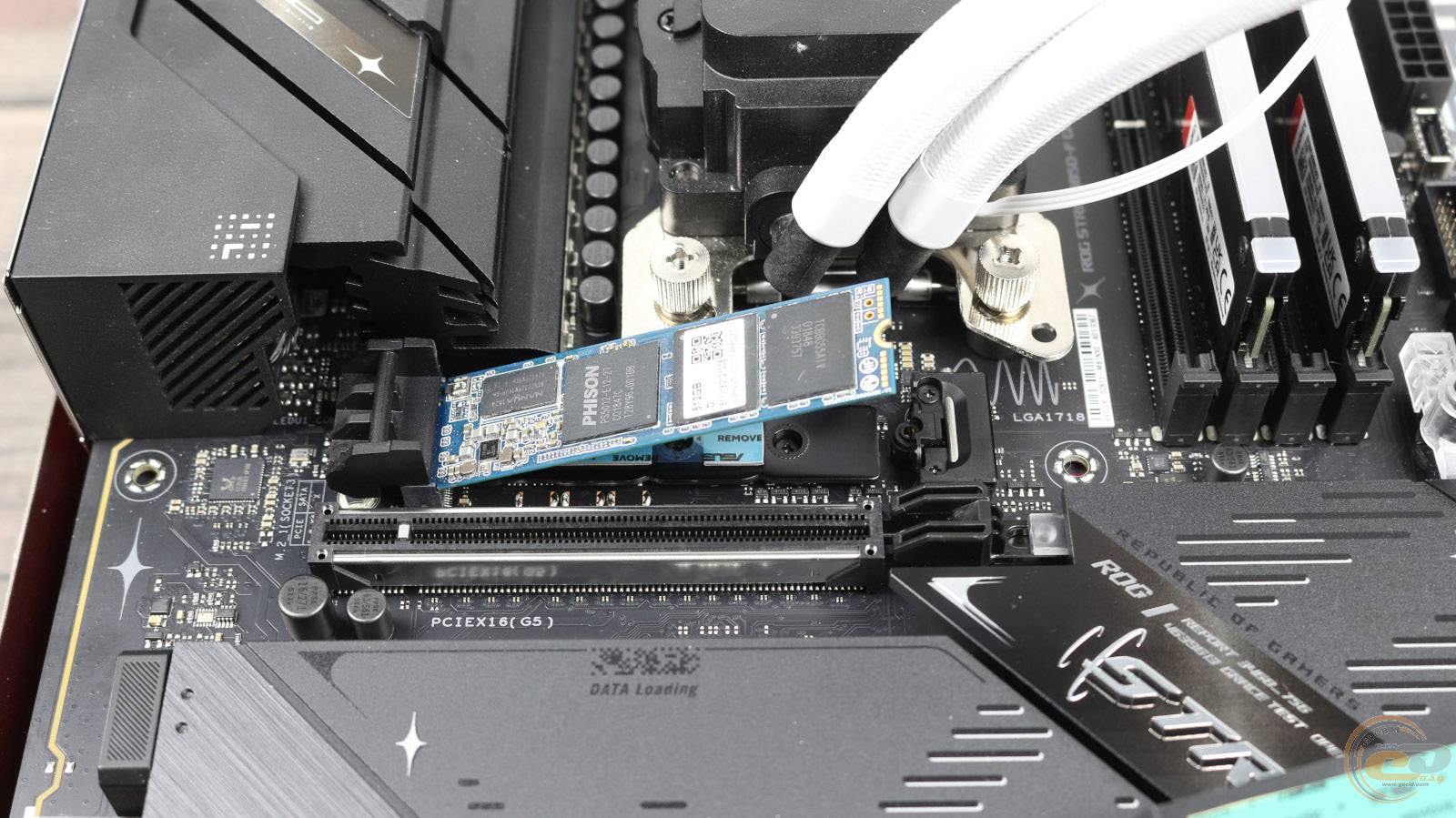

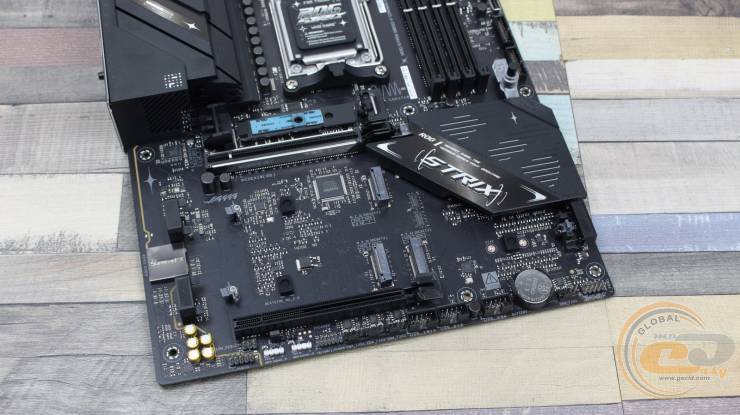

M.2-накопичувачі на материнській платі ASUS ROG STRIX B850-F GAMING WIFI7 NEO можна розмістити у чотирьох слотах.

Пара слотів підтримує режим PCIe 5.0 x4, а решта працюють у режимі PCIe 4.0 x4. Сумісність з накопичувачами у форм-факторі меншому за M.2 2280 серед перелічених мають лише два слоти.

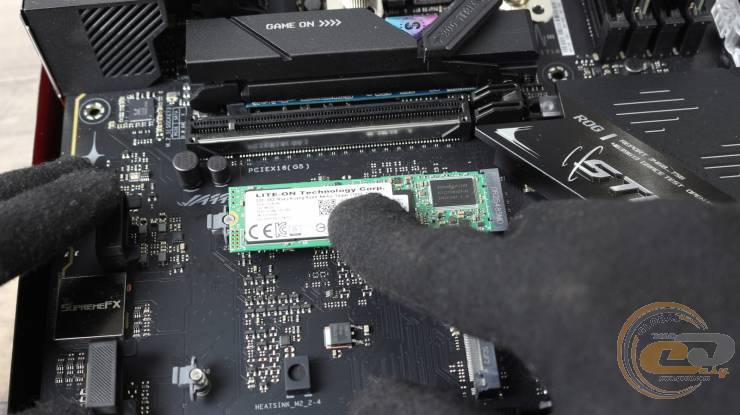

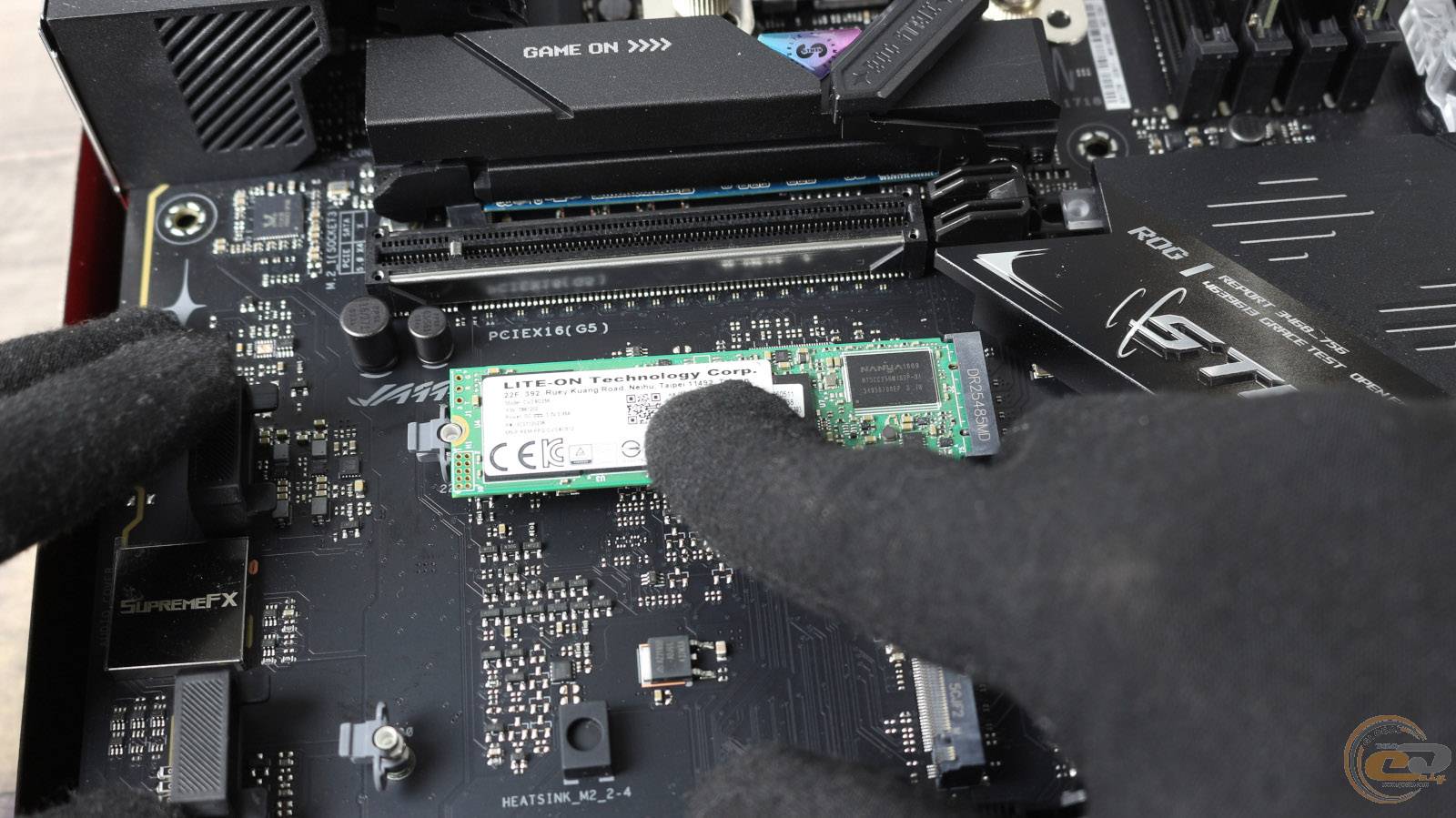

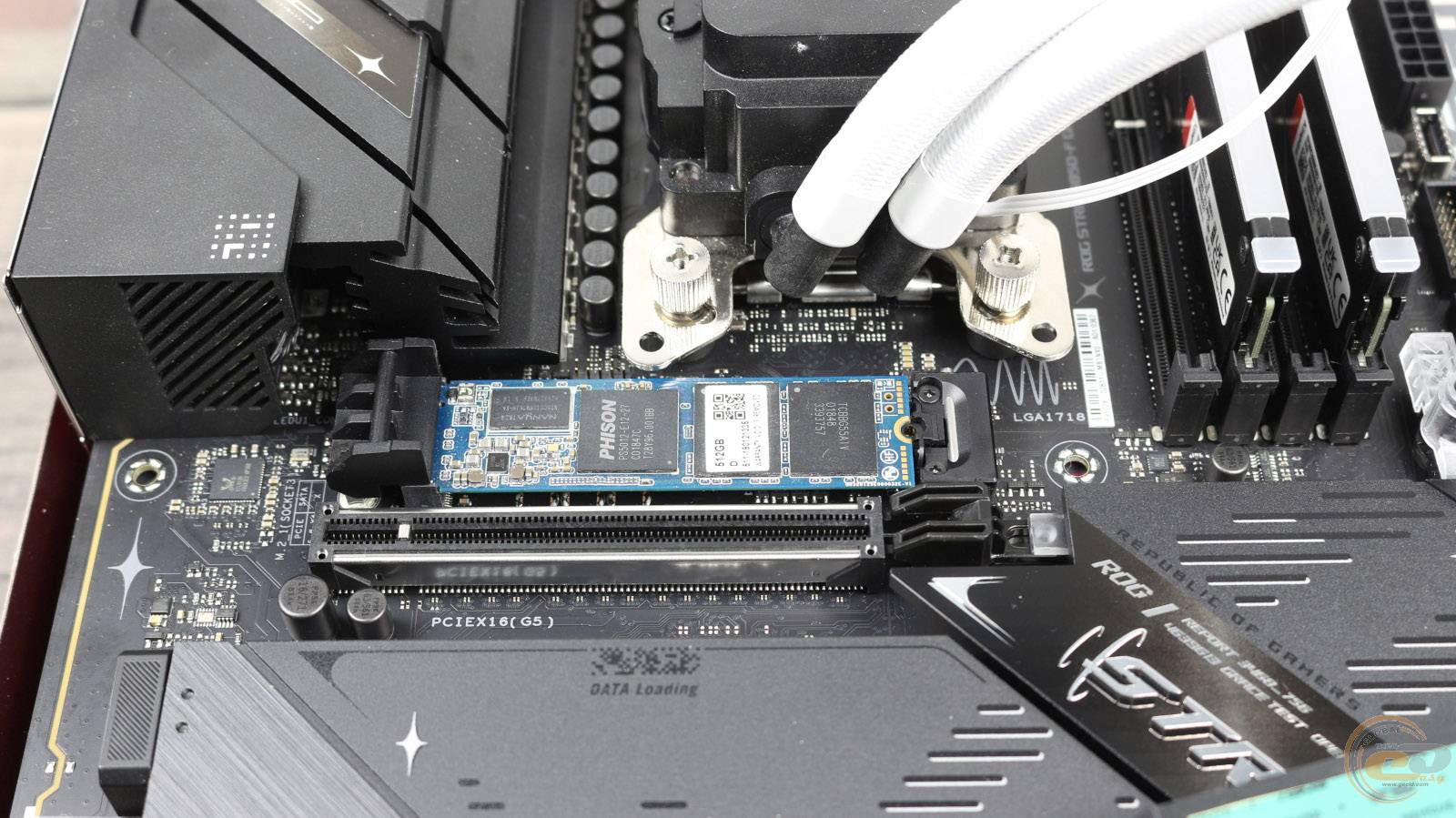

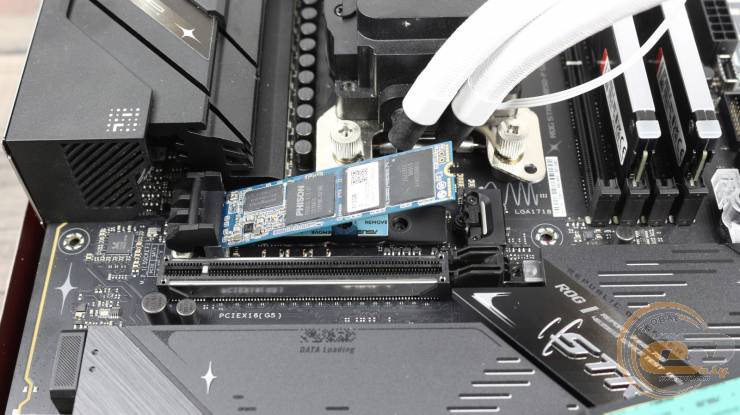

Для спрощення встановлення та демонтажу накопичувачів на верхньому слоті одночасно наявні Q-Latch та Q-Slide фіксатори.

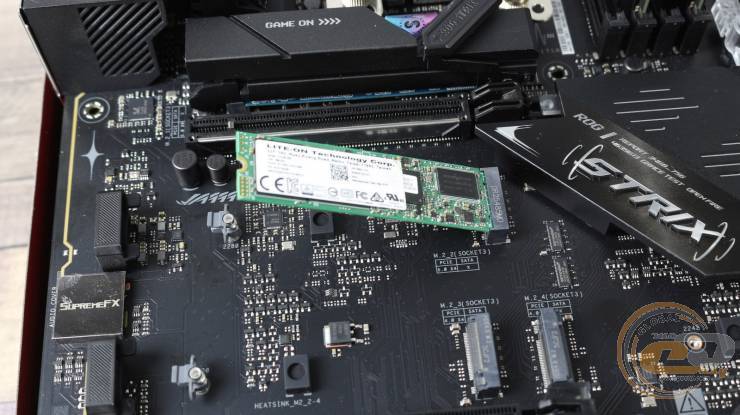

Інші слоти оснащені виключно Q-Latch-кріпленнями.

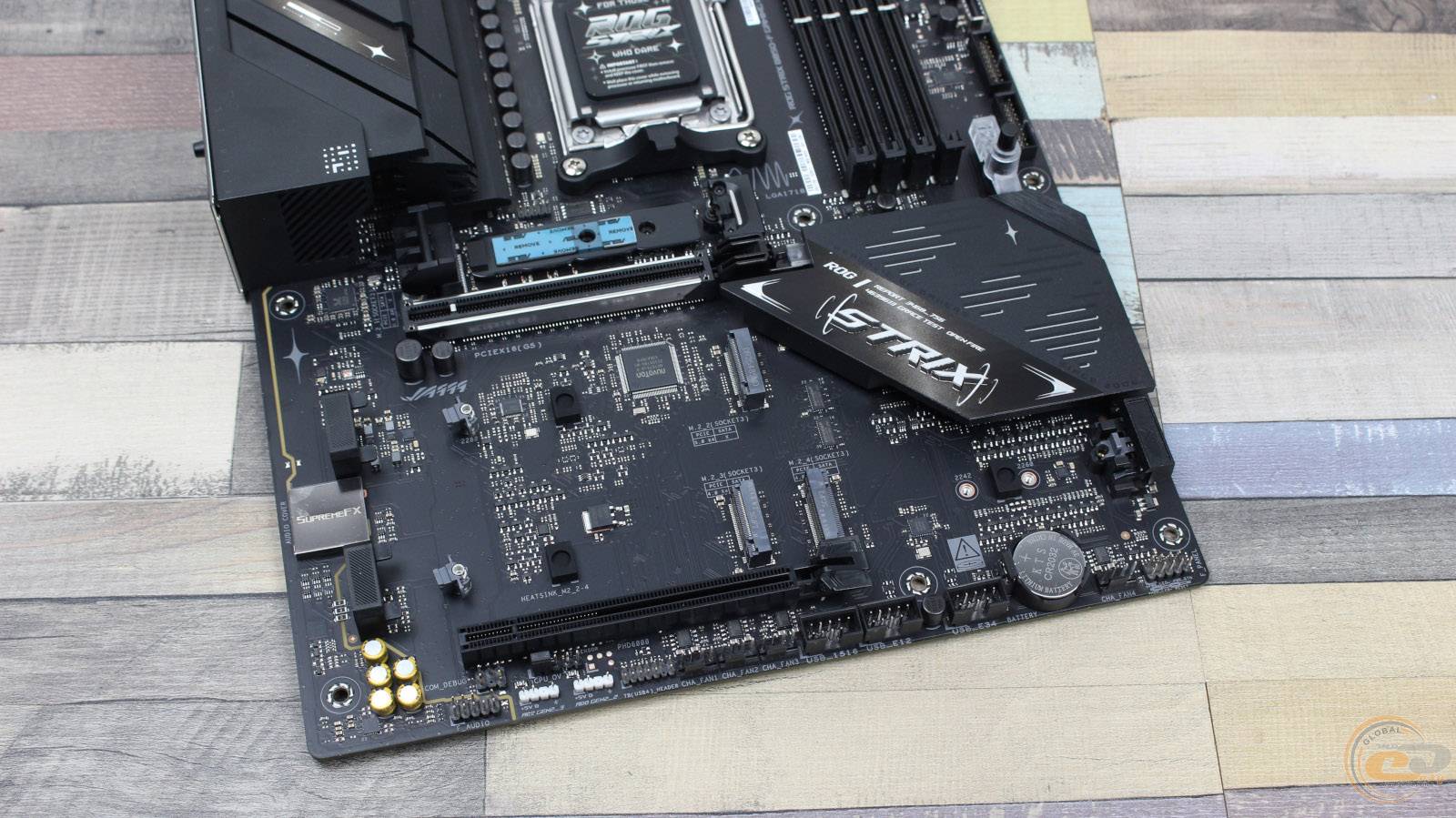

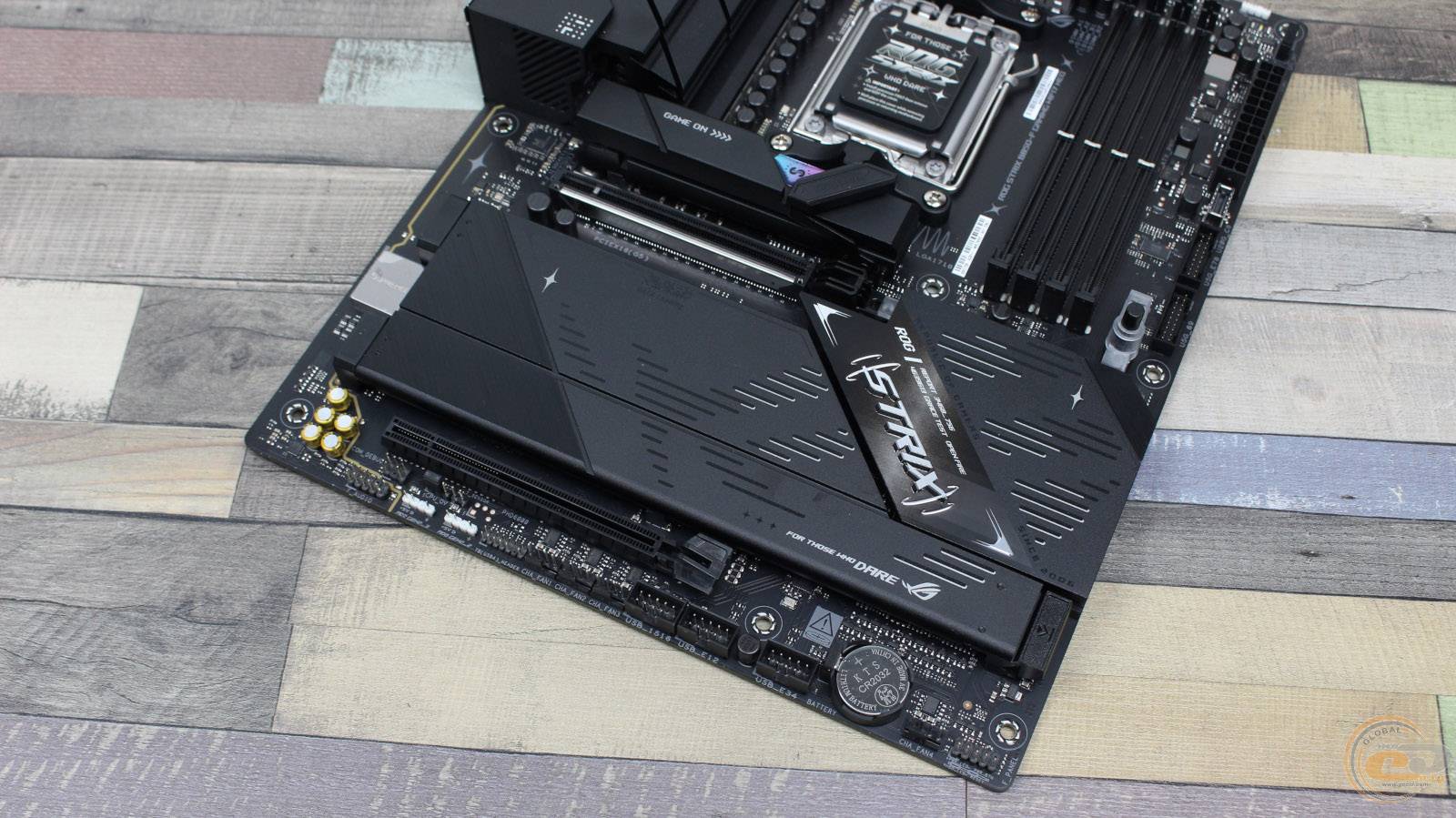

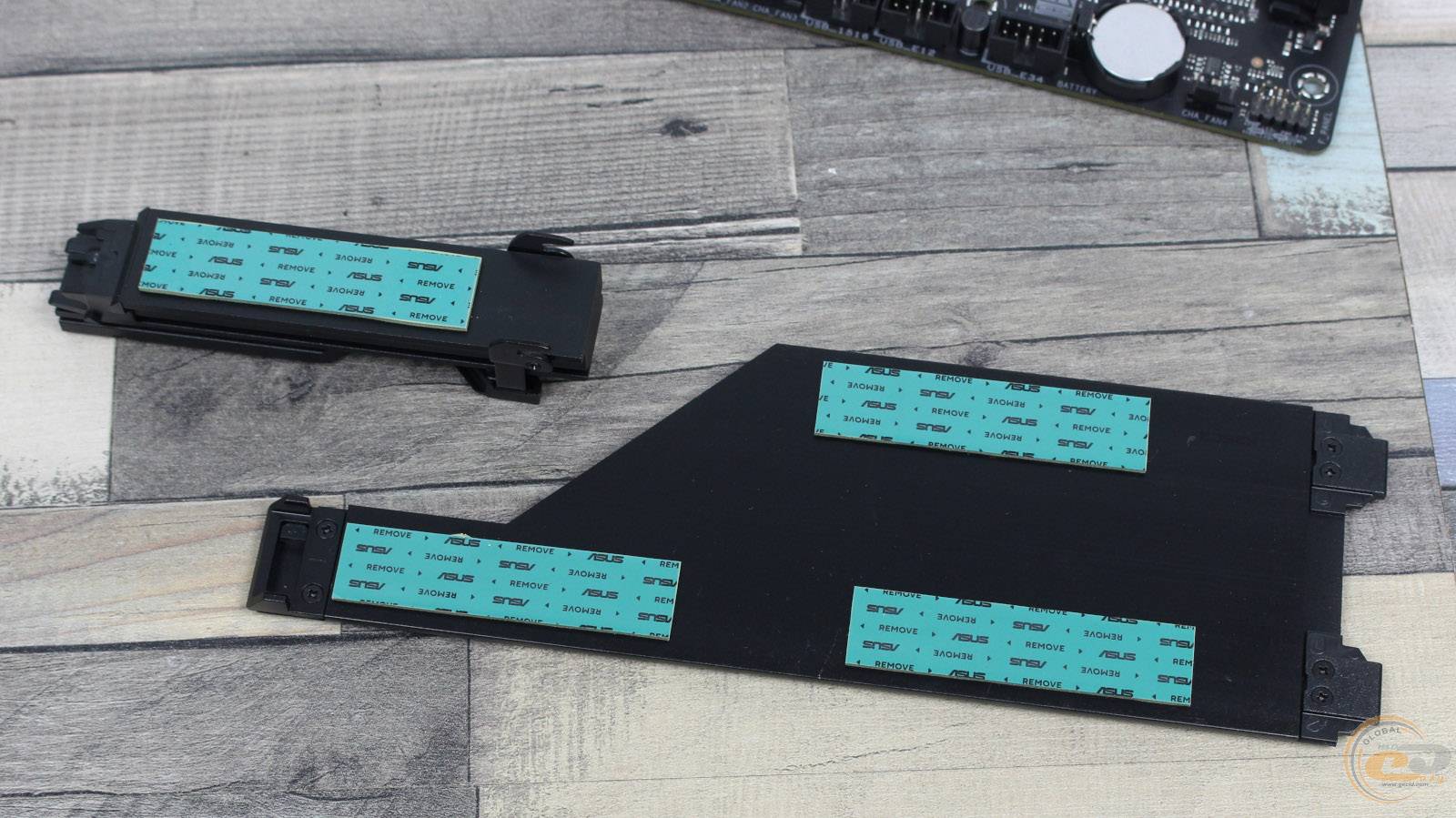

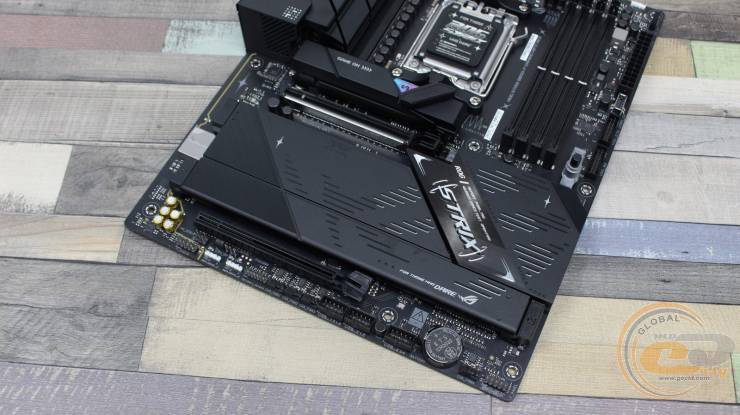

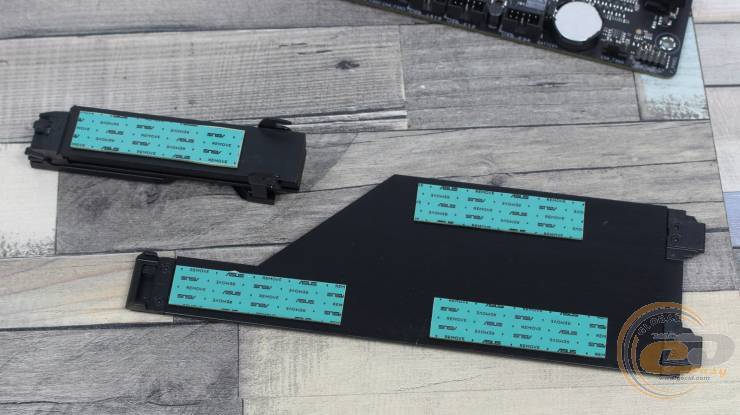

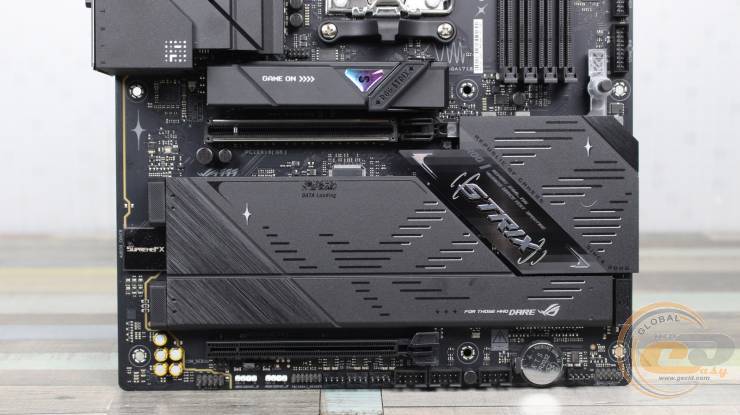

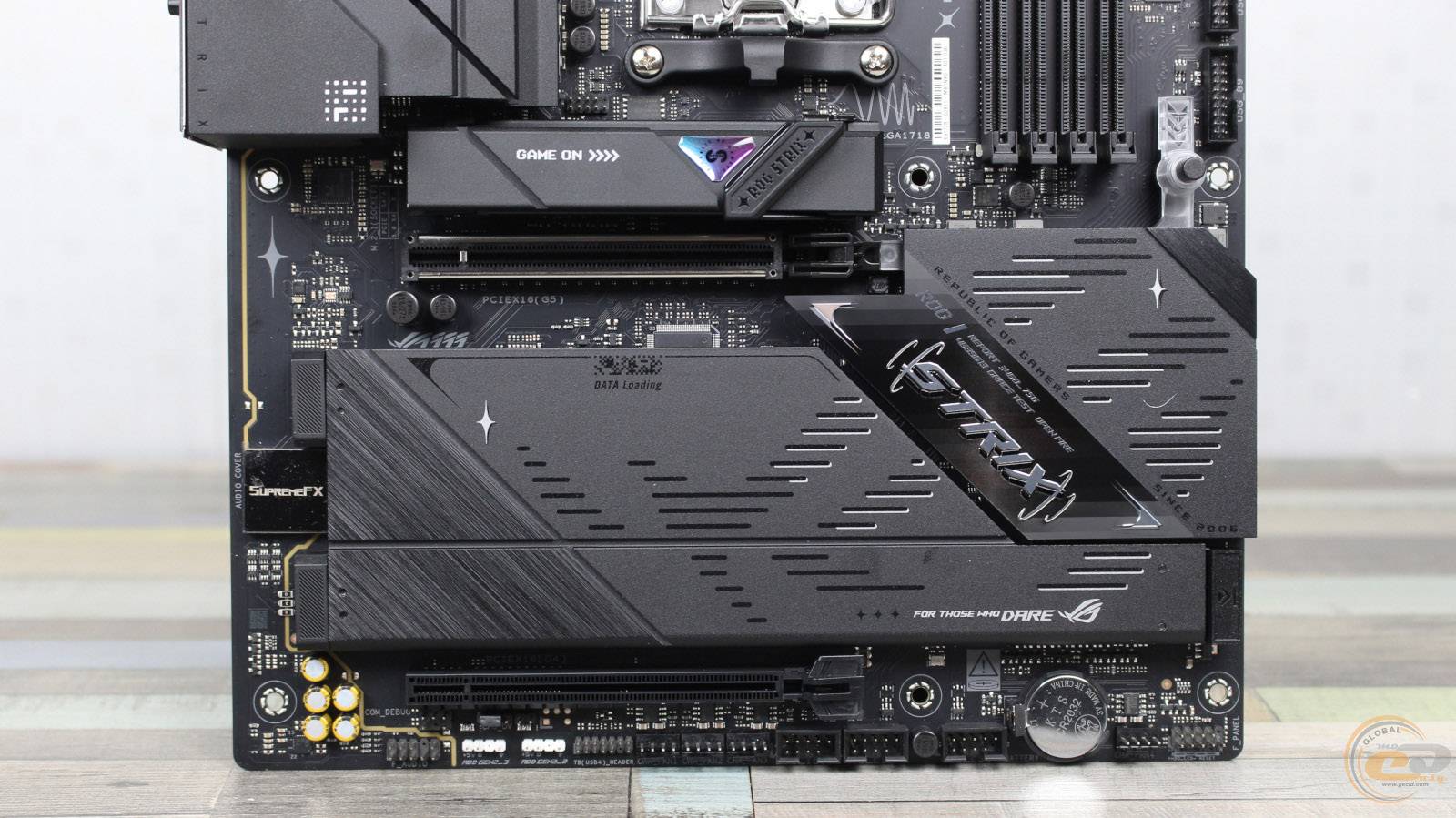

Для охолодження всіх високошвидкісних накопичувачів задіяні два масивні радіатори. На кожному з них можна побачити термопрокладки для ефективного відведення тепла.

Також обидва радіатори отримали безгвинтовий механізм M.2 Q-Release.

Система охолодження ASUS ROG STRIX B850-F GAMING WIFI7 NEO представлена: товстим радіатором на чипсеті, двома радіаторами для M.2-накопичувачувачів та двома алюмінієвими радіаторами на елементах підсистеми живлення.

Тривале навантаження 170-ватного AMD Ryzen 9 7900X у Stress FPU, за температури навколишнього середовища у 27°С, прогріло елементи плати до наступних температурних показників:

• радіатор охолодження чипсета – 48°C;
• верхній радіатор охолодження елементів підсистеми живлення – 55°C;
• бічний радіатор охолодження елементів підсистеми живлення – 57°C;
• дроселі зверху – 59°C;
• дроселі збоку – 60°C.

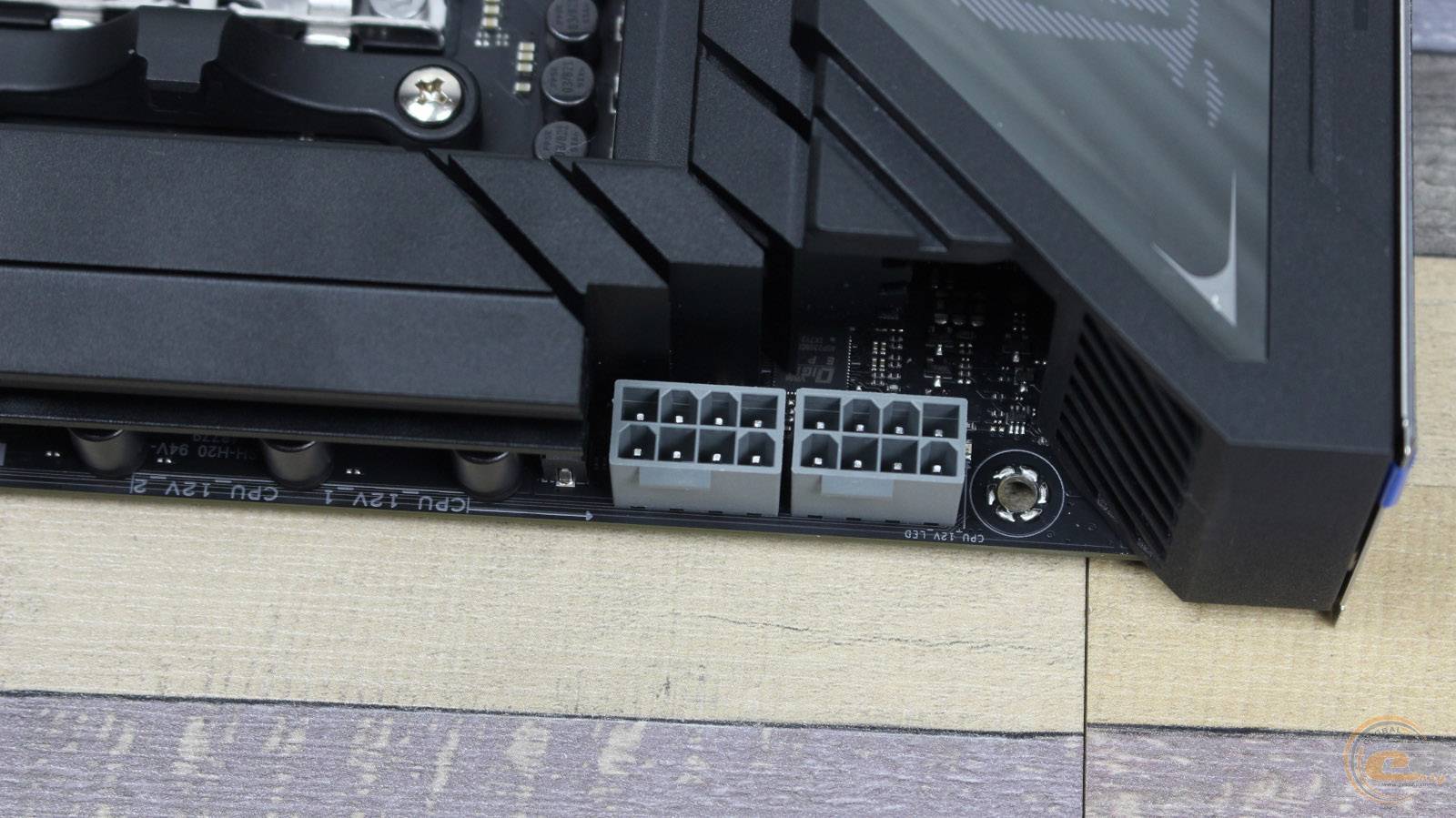

Два 8-контактні роз'єми ATX12V дозволять користувачу використовувати з цією платою будь-які топові рішення з лінійок AMD Ryzen 7000, AMD Ryzen 8000 та AMD Ryzen 9000 без обмежень у енергоспоживанні. Поруч розмістився червоний індикатор, який загорається у разі некоректного під’єднання живлення.

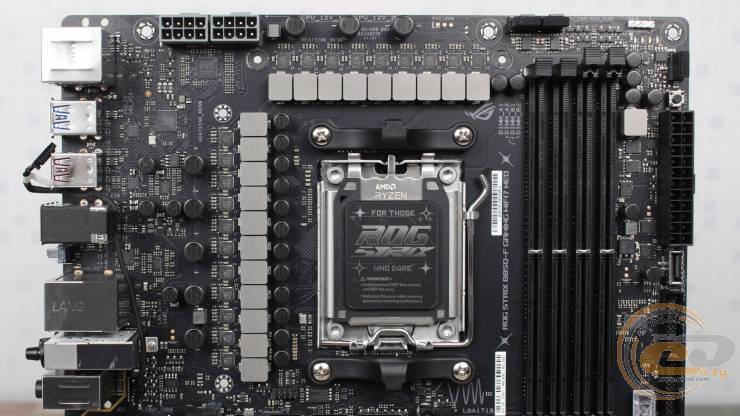

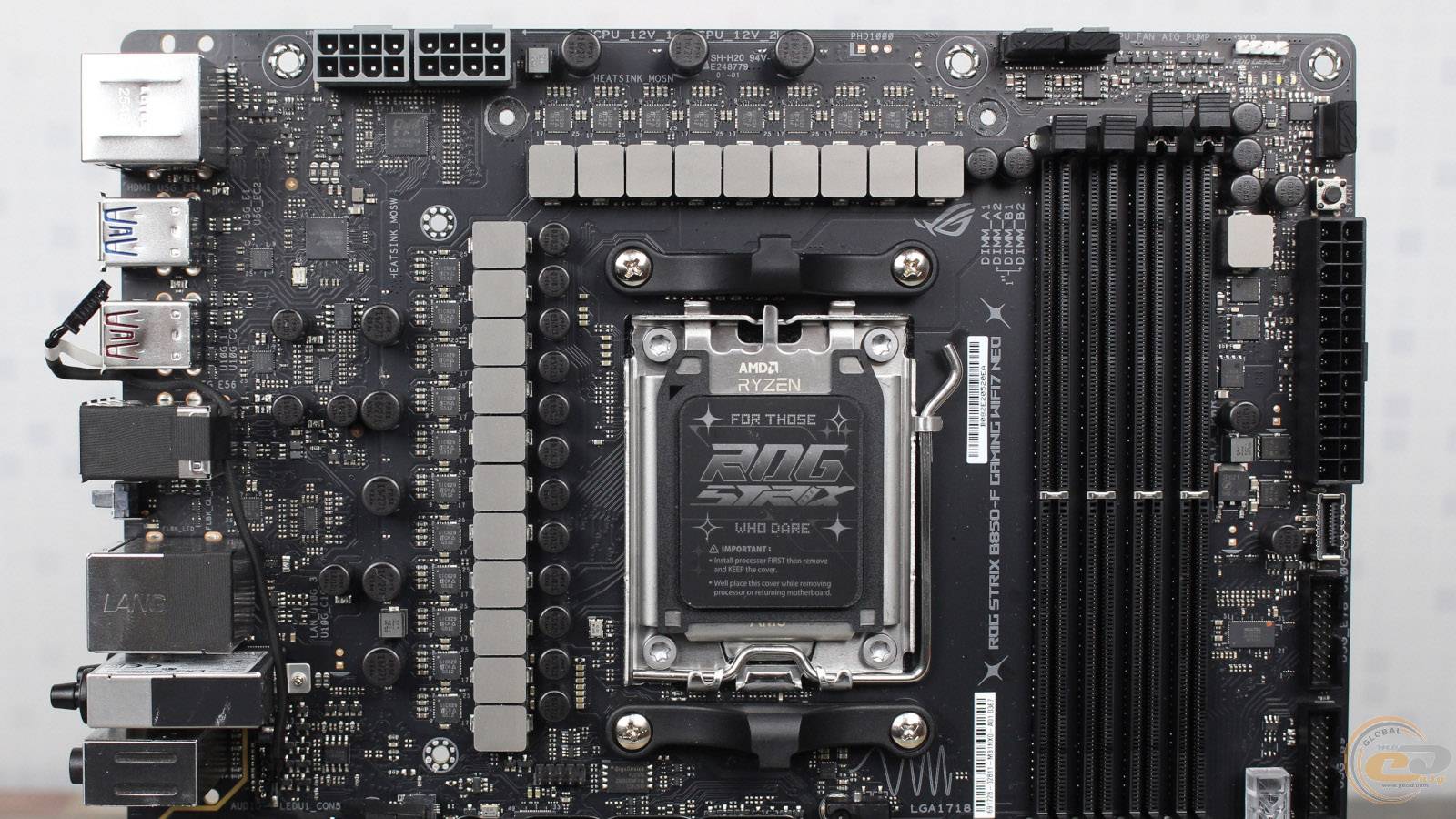

ASUS ROG STRIX B850-F GAMING WIFI7 NEO оснащена 16 (80 А) + 2 (80 А) + 2 (80 А)-фазною підсистемою живлення.

Елементна база плати складається з твердотільних конденсаторів 5K Black Metallic, феритових дроселів, а також двадцяти мікросхем Vishay SiC629 (80 А).

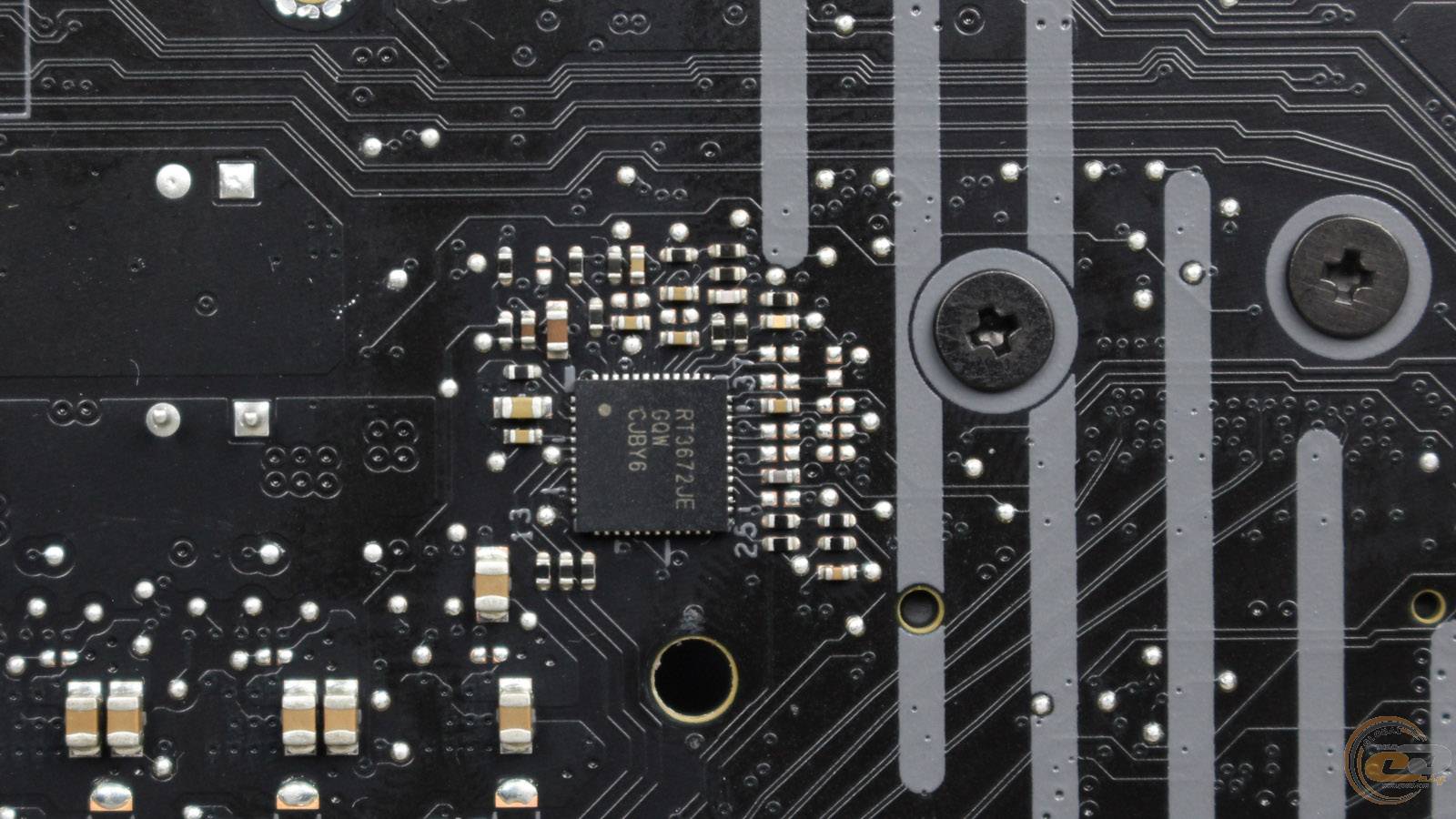

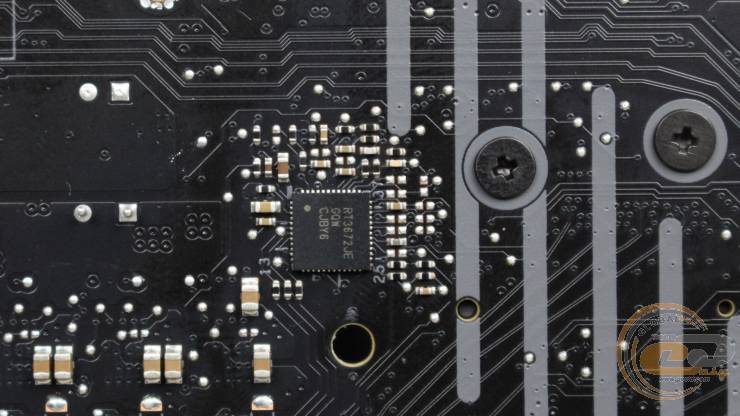

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер ШІМ-контролер Richtek Technology RT3672JE.

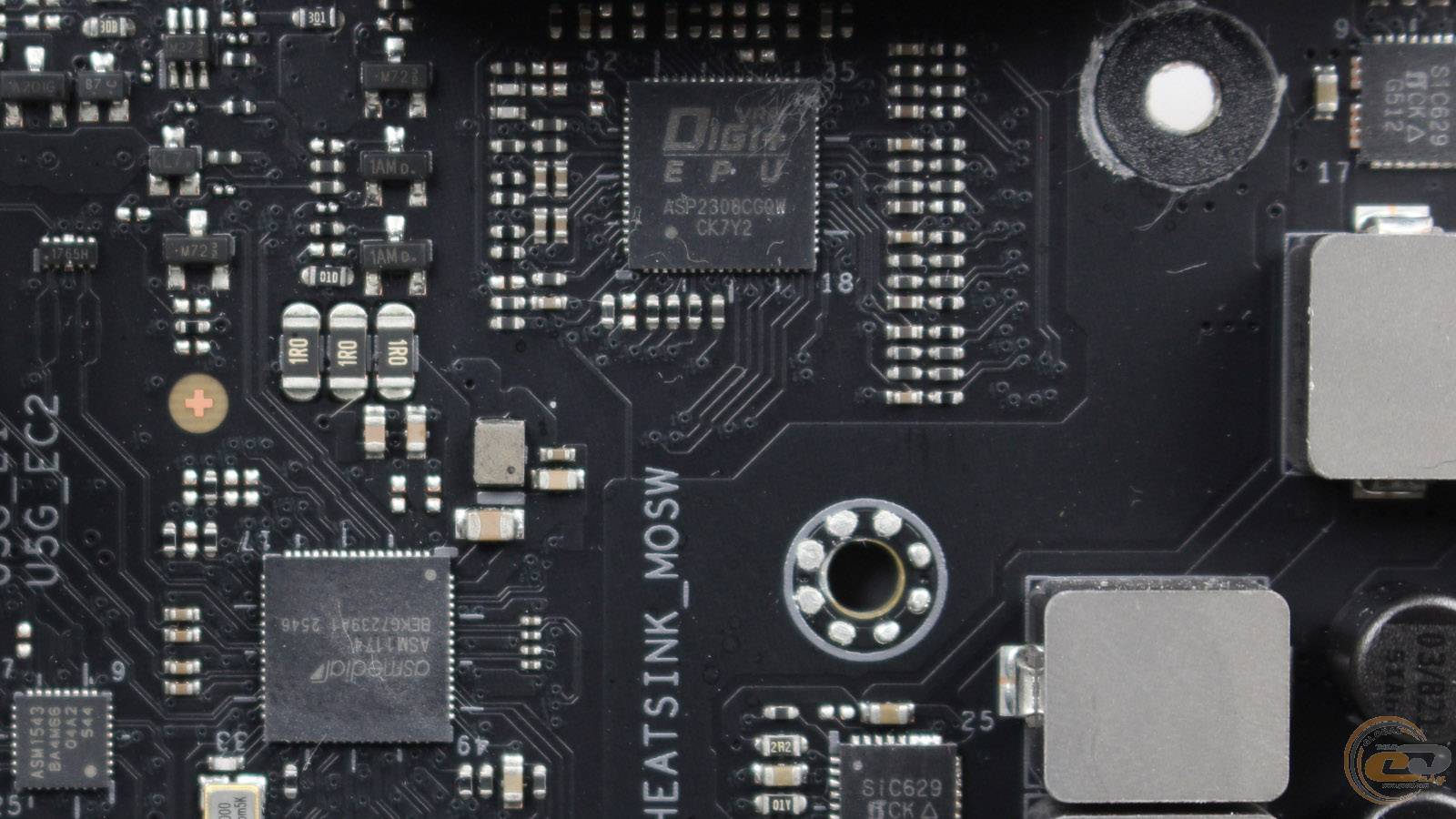

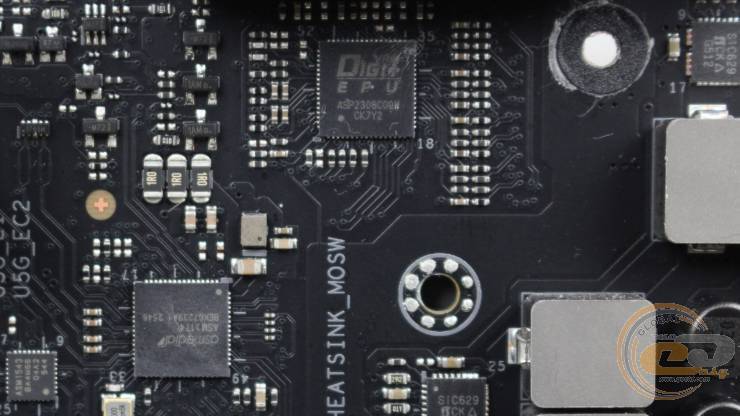

Підсистема живлення процесорних ядер керується ШІМ-контролером Digi+ ASP2308CGQW.

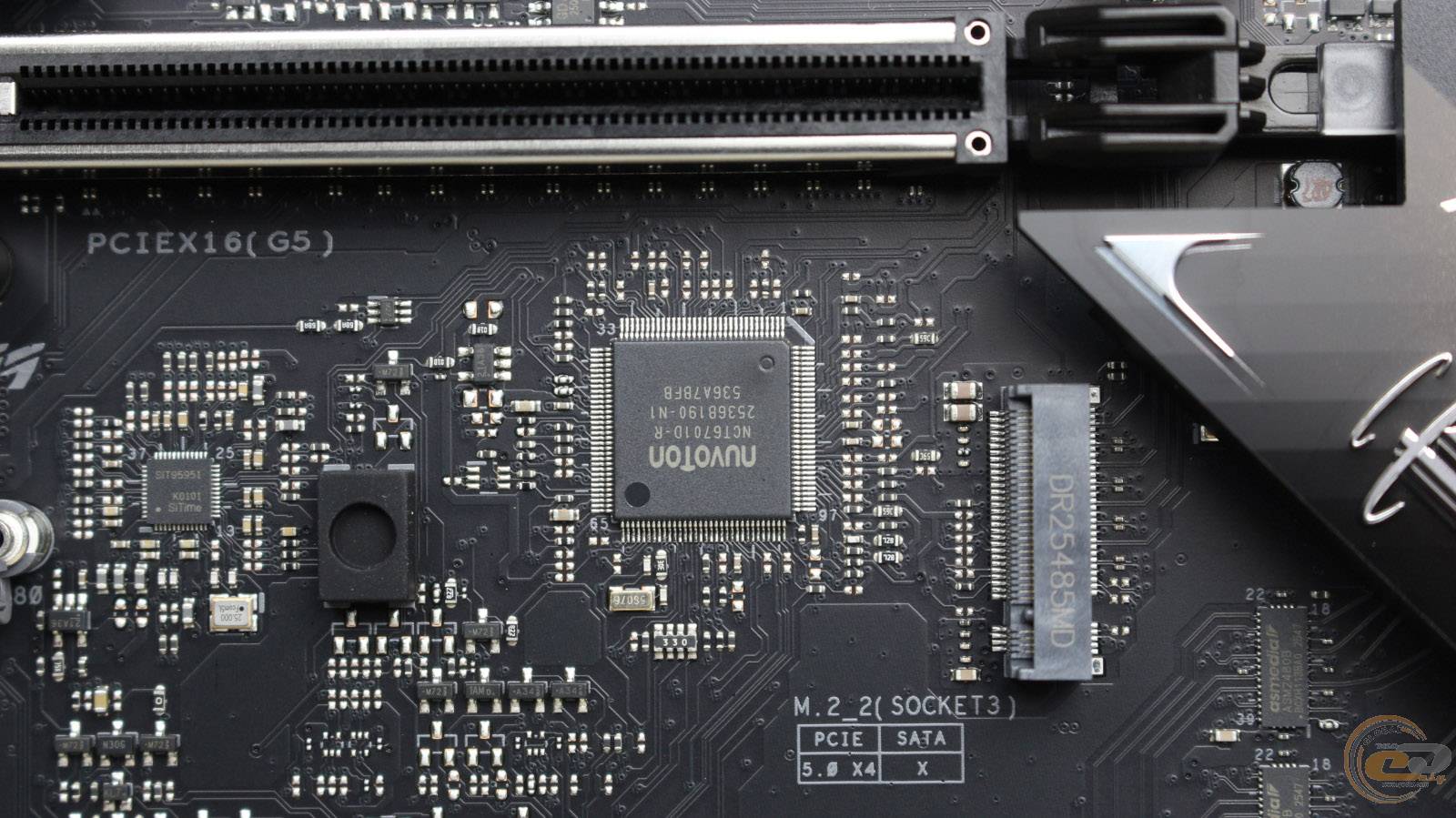

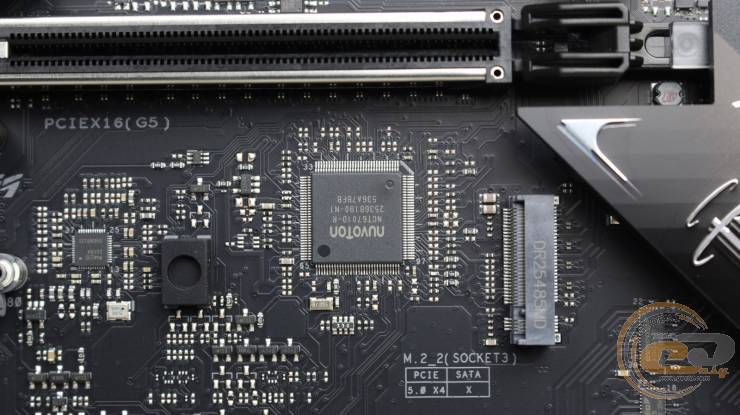

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D-R.

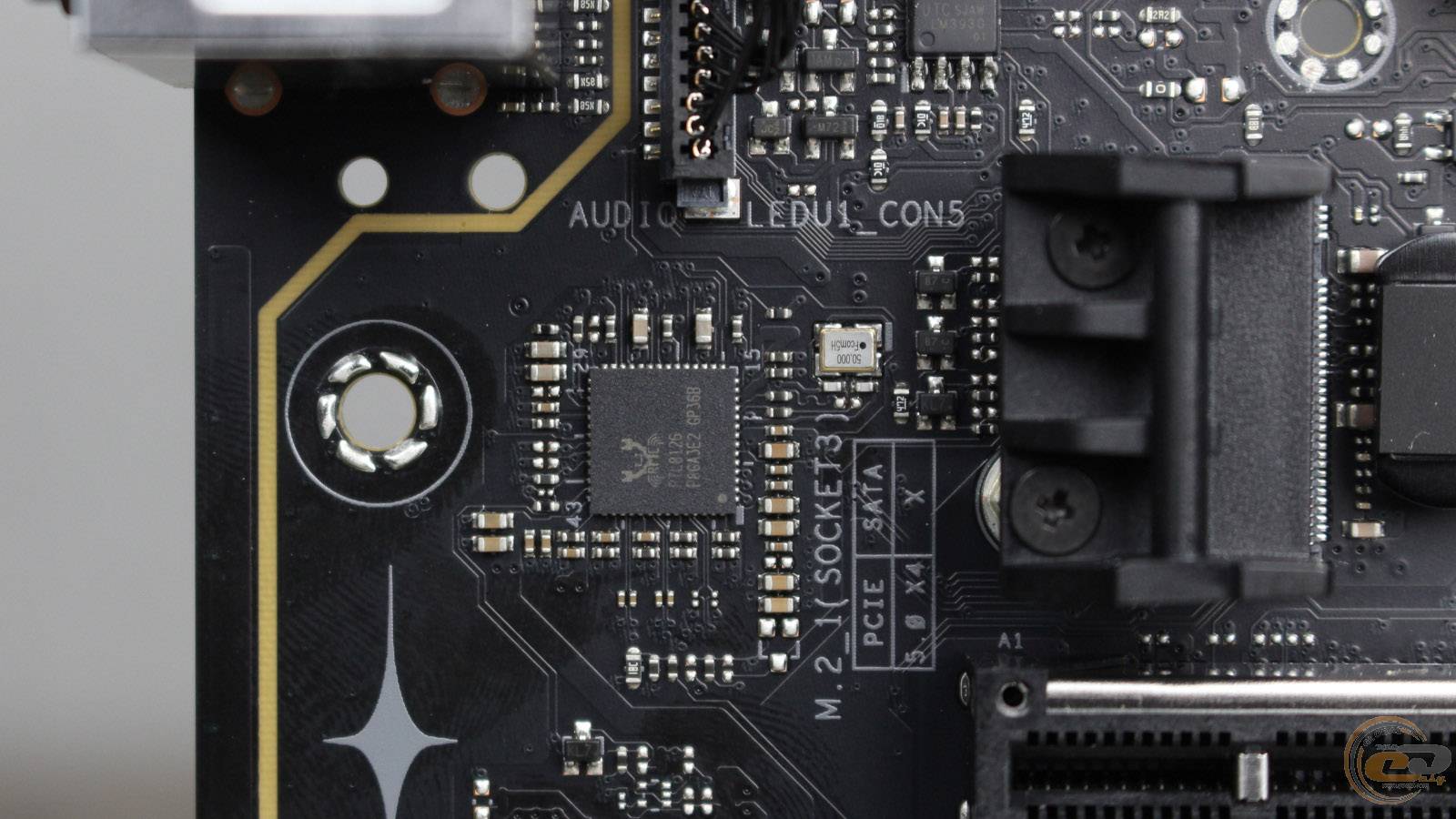

Підтримка мережевих з'єднань забезпечується LAN-контролером Realtek RTL8126 з можливістю передачі даних аж до 5 Гбіт/с.

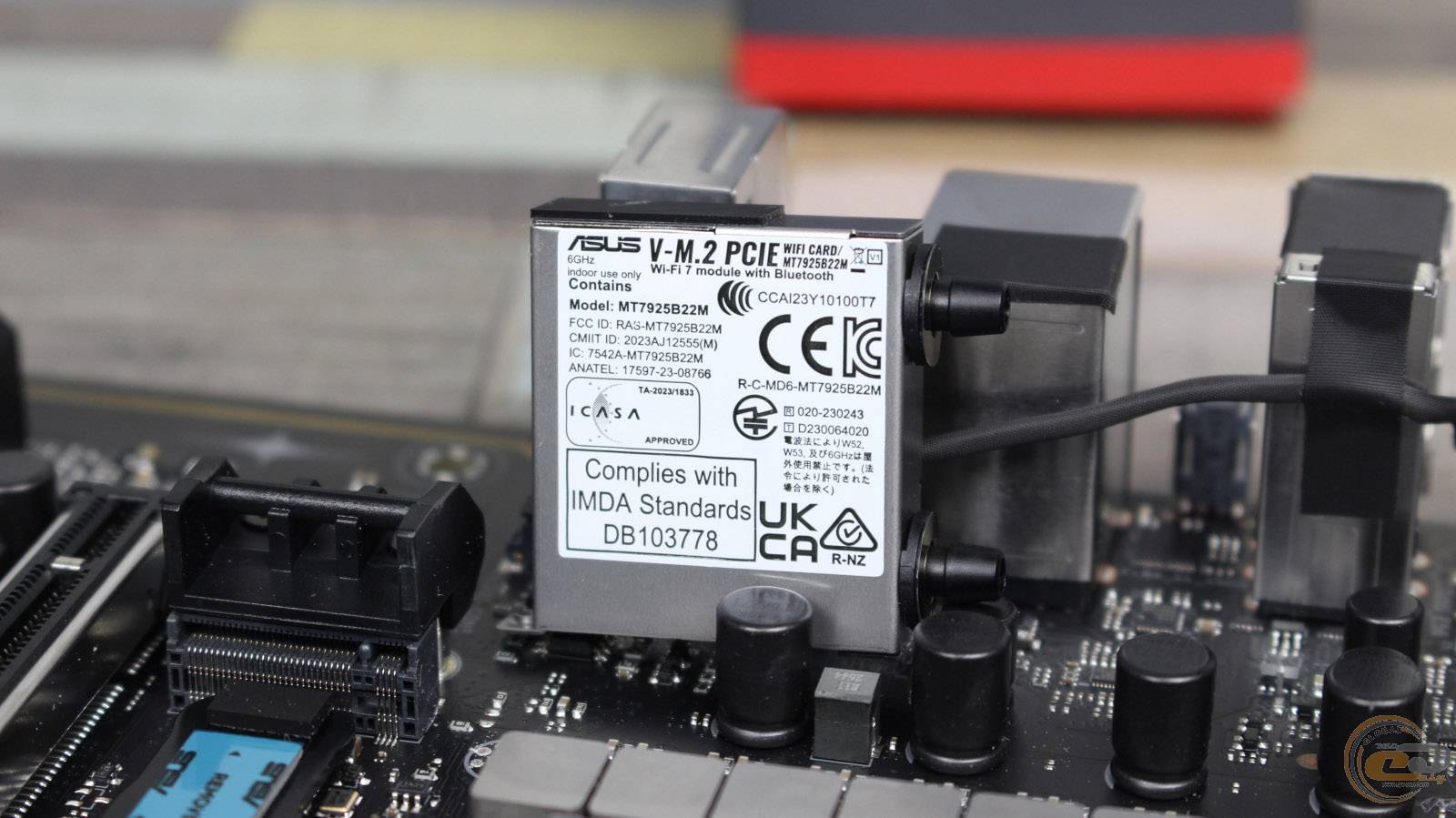

За роботу бездротових інтерфейсів Wi-Fi 7 та Bluetooth 5.4 відповідає MediaTek Wi-Fi 7 MT7925 (модель: MT7925B22M). Він працює у трьох частотних діапазонах – 2.4, 5 та 6 ГГц, але обмежений каналом шириною до 160 МГц замість 320 МГц, характерних саме для Wi-Fi 7. Максимальна пропускна здатність при цьому залишається достатньо високою та сягає 2,9 ГБіт/с, що трохи краще за можливості Wi-Fi 6E.

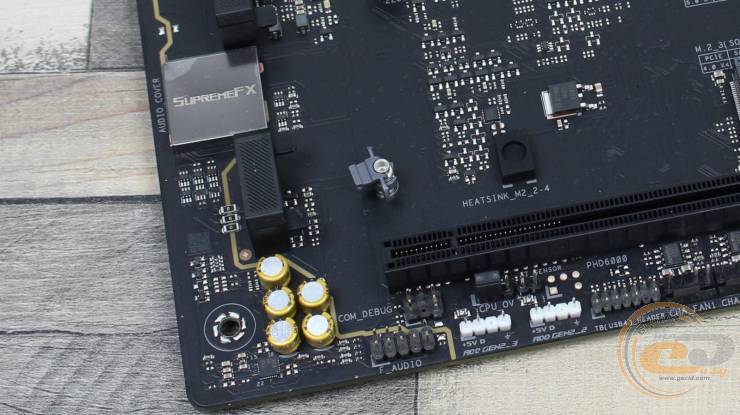

Зона аудіо ROG SupremeFX відокремлена від основної частини текстоліту й представлена однокристальним 7,1-канальним кодеком Realtek ALC4080, який використовує інтерфейс USB. На цій материнській платі він працює з підсилювачем Savitech SV3H712 AMP та преміальними японськими аудіоконденсаторами. Realtek ALC4080 може передавати високоякісний звук до 32 біт/384 кГц, а також вирізняється хорошим співвідношенням сигнал/шум на рівні 110 дБ. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

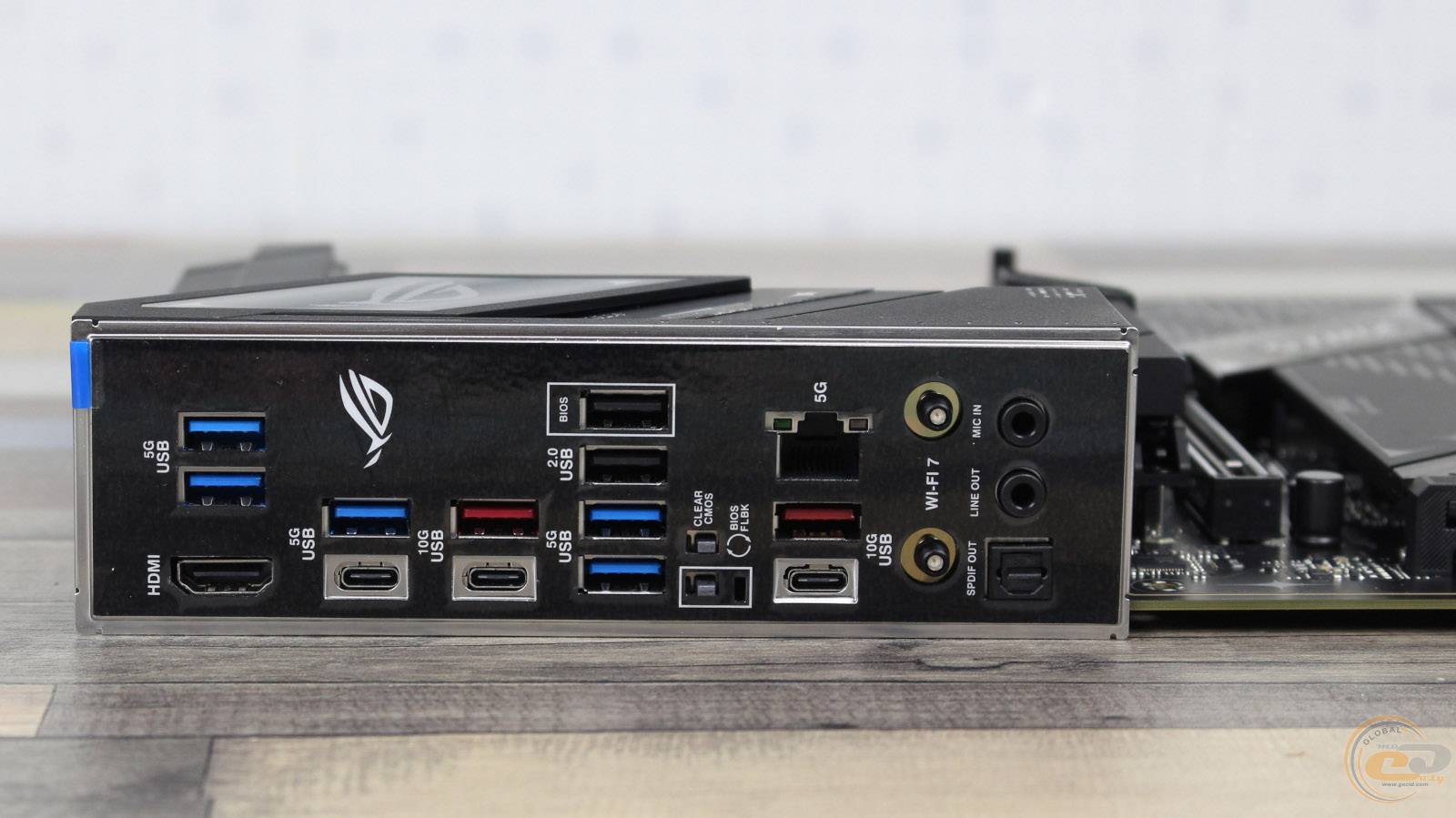

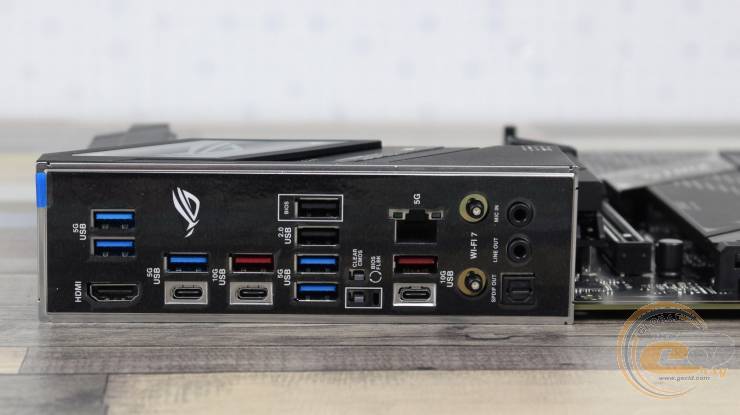

На інтерфейсній панелі ASUS ROG STRIX B850-F GAMING WIFI7 NEO можна побачити наступні порти та кнопки:

• 1 x HDMI 2.1;
• 5 x USB 3.2 Gen 1 (Type-A);
• 1 x USB 3.2 Gen 1 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-A);
• 2 x USB 2.0;
• 1 x кнопка оновлення BIOS (BIOS FlashBack);
• 1 x кнопка скидання налаштувань CMOS;
• 1 x RJ45;
• 2 x конектори антен Wi-Fi;
• 1 x Optical S/PDIF вихід;
• 2 x аудіопорти.

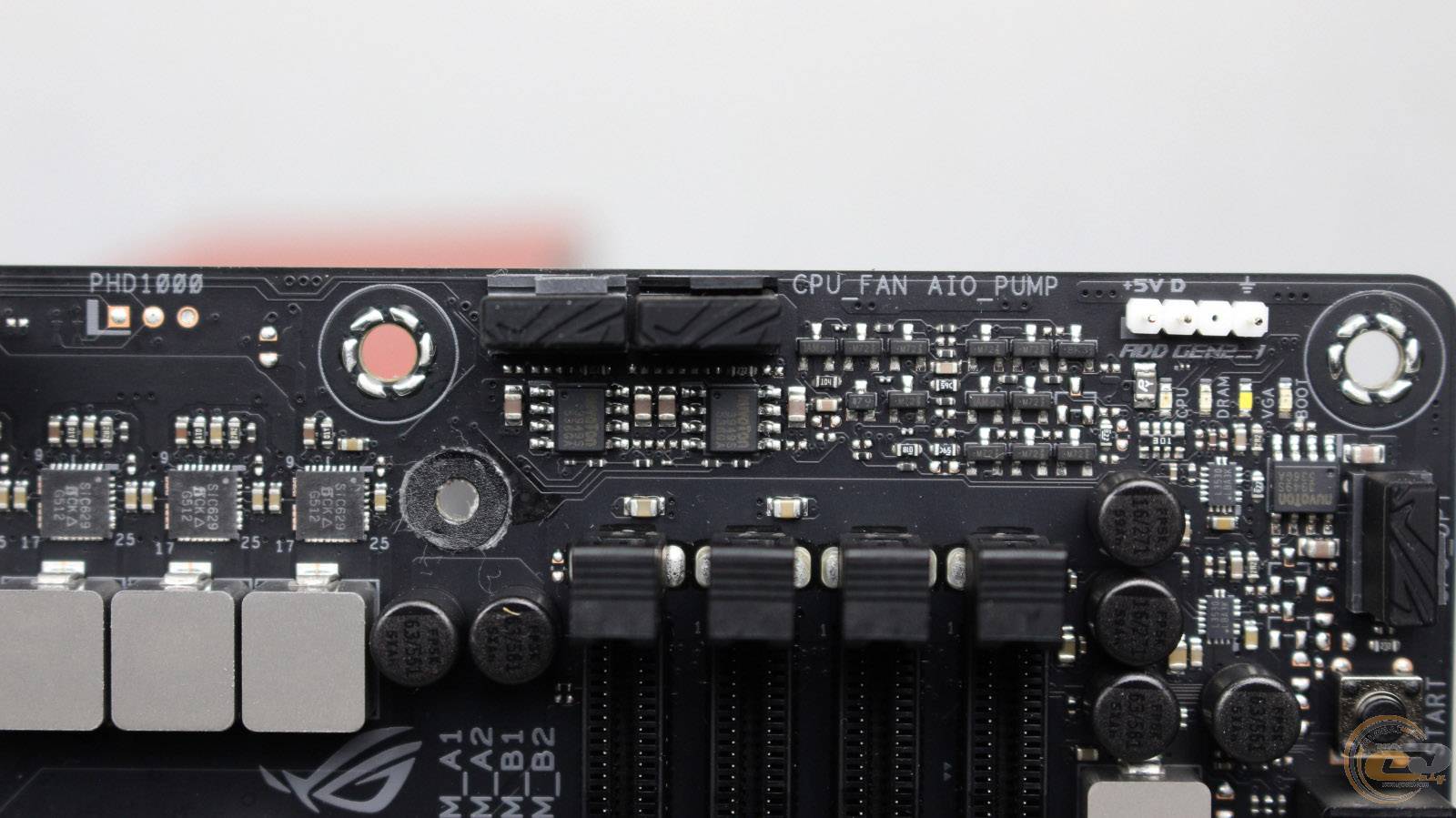

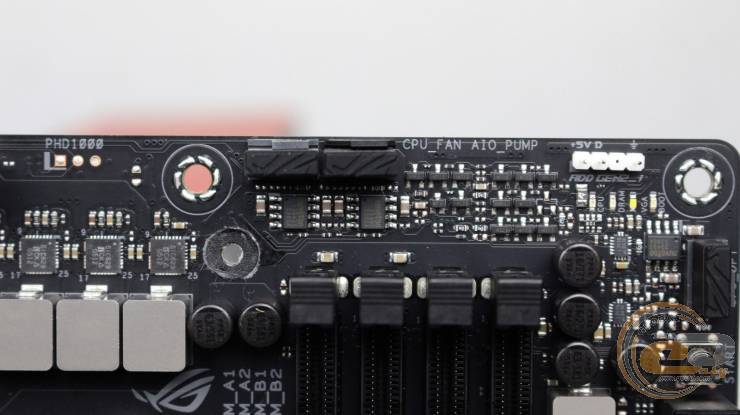

Для під’єднання активного охолодження комплектуючих на платі наявні сім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4 на схемі). Два з них підійдуть для системи охолодження CPU, один можна використати для підключення помпи РСО, а чотири інших – для живлення корпусних вентиляторів.

UEFI BIOS

ASUS ROG STRIX B850-F GAMING WIFI7 NEO використовує завантажувач на основі графічного інтерфейсу UEFI.

Тепер він пропонує три основних сценарії використання:

• «EZ Mode» – спрощений графічний режим для користувачів-початківців, який на одному екрані виводить стислу інформацію про систему та дозволяє швидко виконати базові налаштування;

• «Essential Mode» – той самий спрощений підхід з одним екраном, але вже з додаванням швидкого доступу до налаштувань розгону, які часто використовуються, та важливої системної інформації;

• «Advanced Mode» – професійний розділ налаштувань для глибокого контролю за апаратним забезпеченням комп'ютера. Він пропонує відчутно більшу кількість вкладок та відкриває доступ до тонкого налаштування системи, розгону ключових вузлів та керуванню живленням, які зазвичай приховані у вищезгаданих режимах.

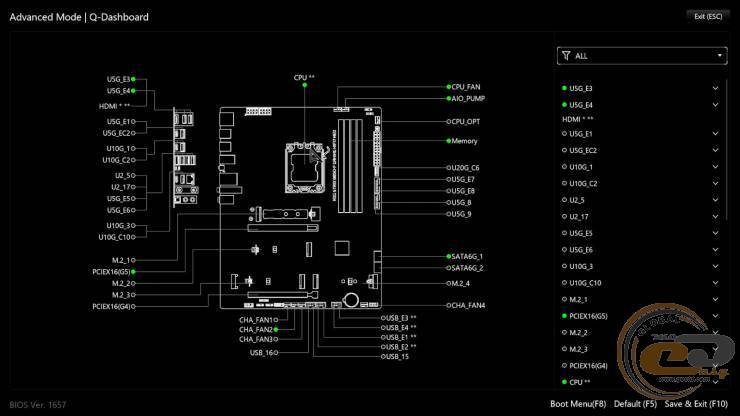

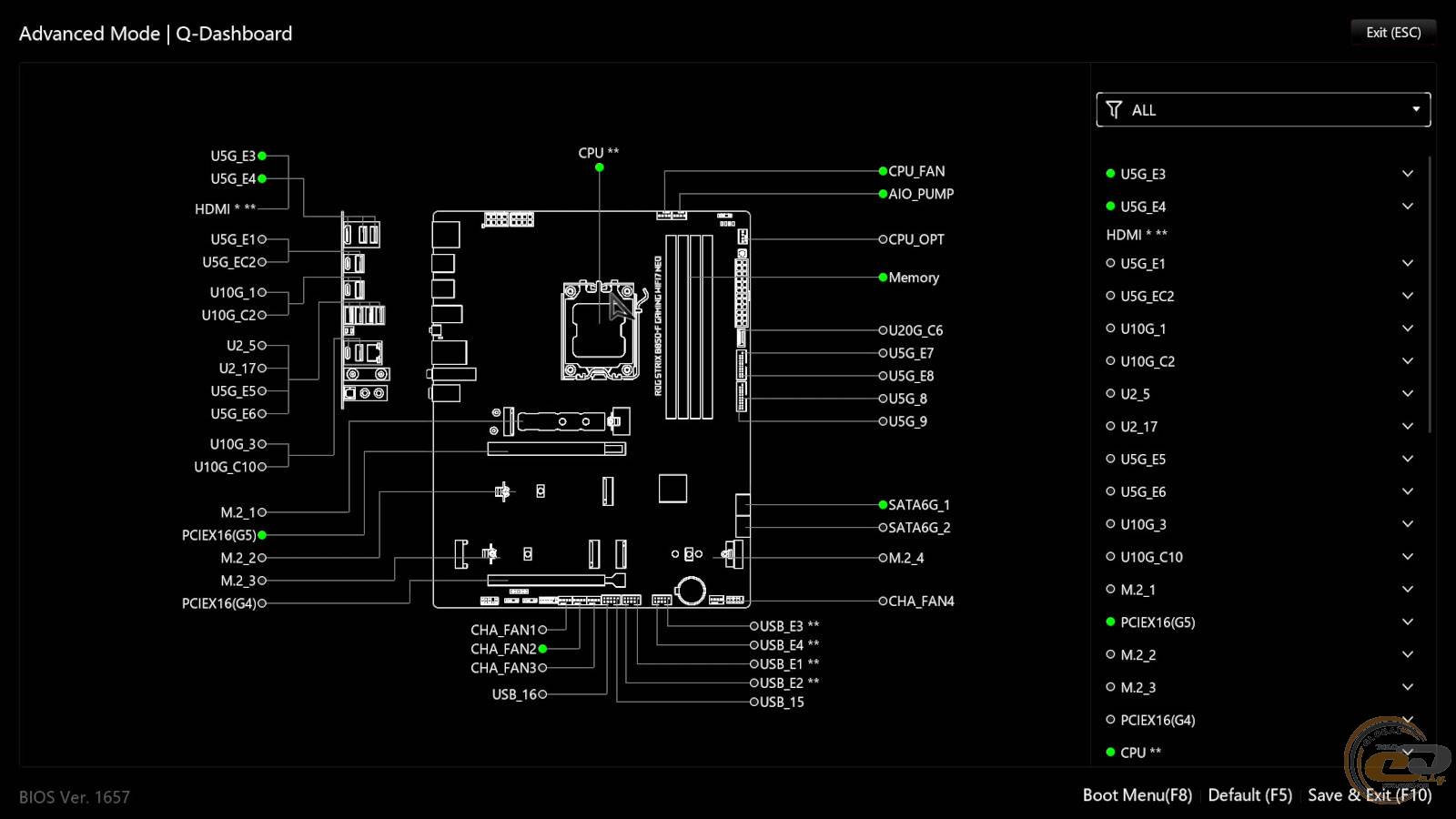

Праворуч у нижньому куті присутній пункт «Q-Dashboard», що надає користувачу схематичний огляд усіх підключених до материнської плати пристроїв.

Відстежувати системні показники компонентів, керувати ілюмінацією та здійснювати певні налаштування безпосередньо із ОС вам дозволить фірмова утиліта Armoury Crate.

Частоти процесора і пам’яті

Під час стрес-тесту у CPU-Z без розгону частота ядер стабільно трималася на рівні 5,1 ГГц за напруги 1,312 В.

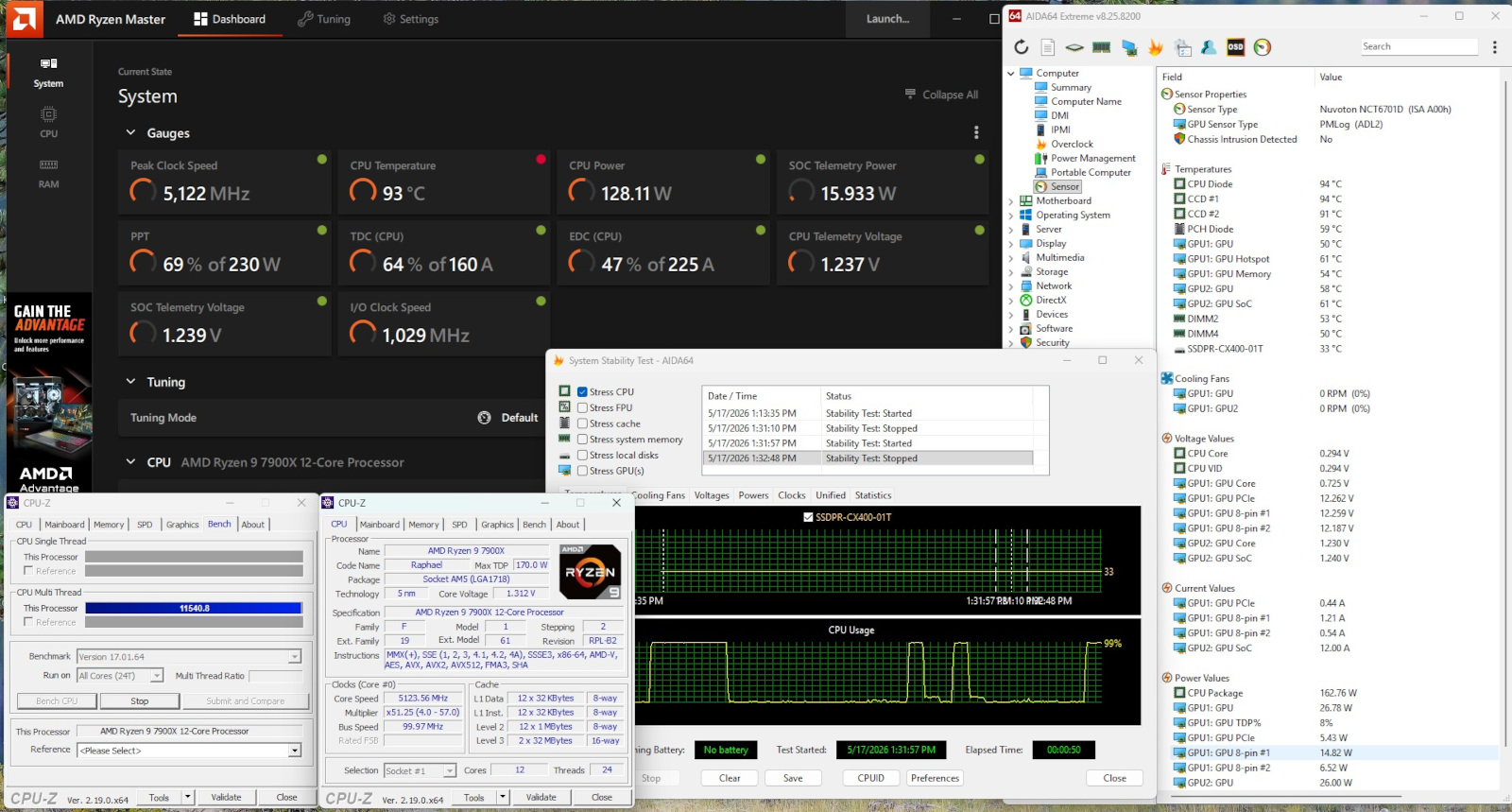

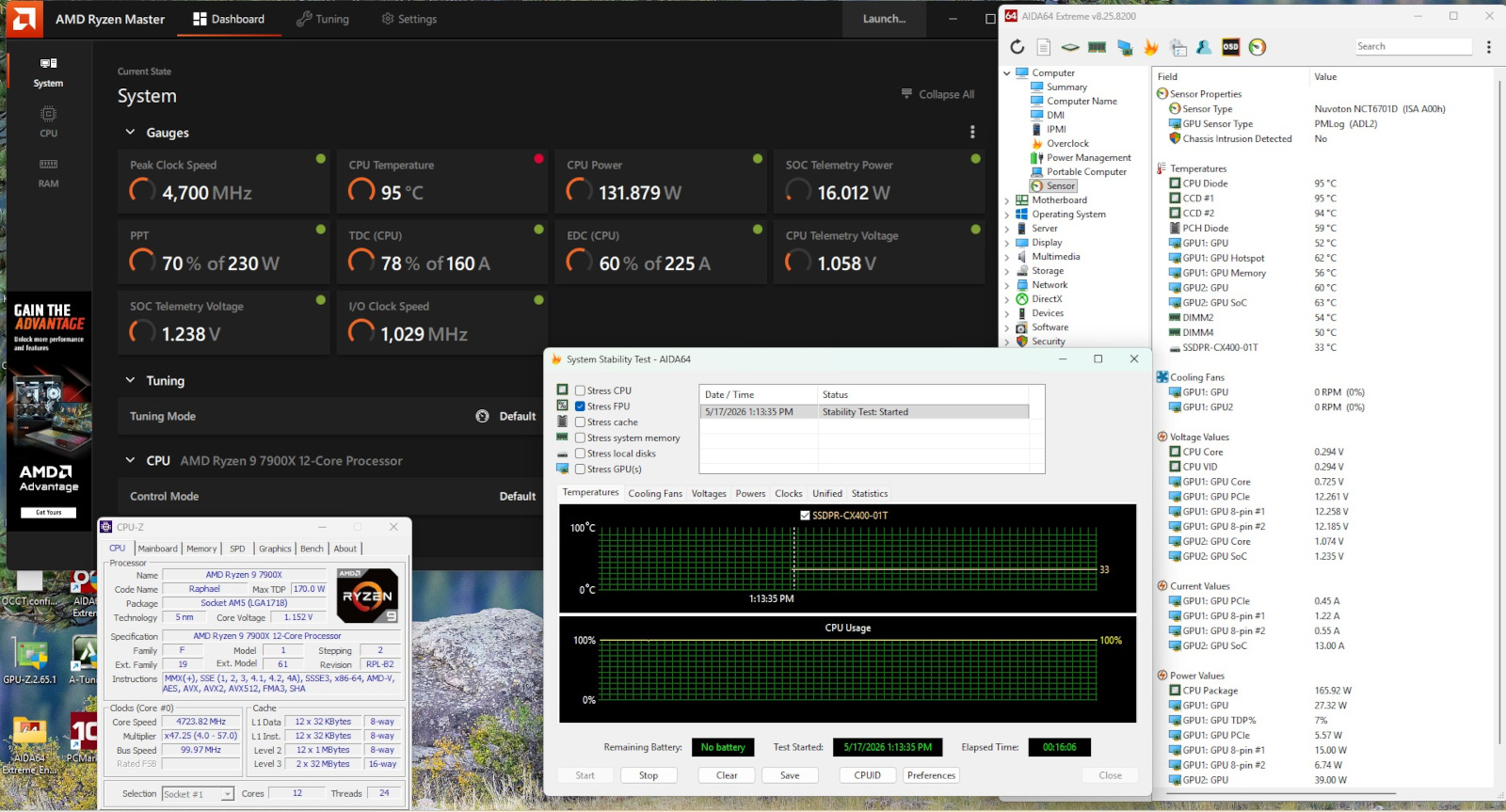

Більш вимогливий Stress FPU у програмному забезпеченні AIDA64 зменшив частоту процесора до 4,7 ГГц за напруги 1,152 В. Процесор працював у штатному режимі, а його середнє споживання становило 132 Вт.

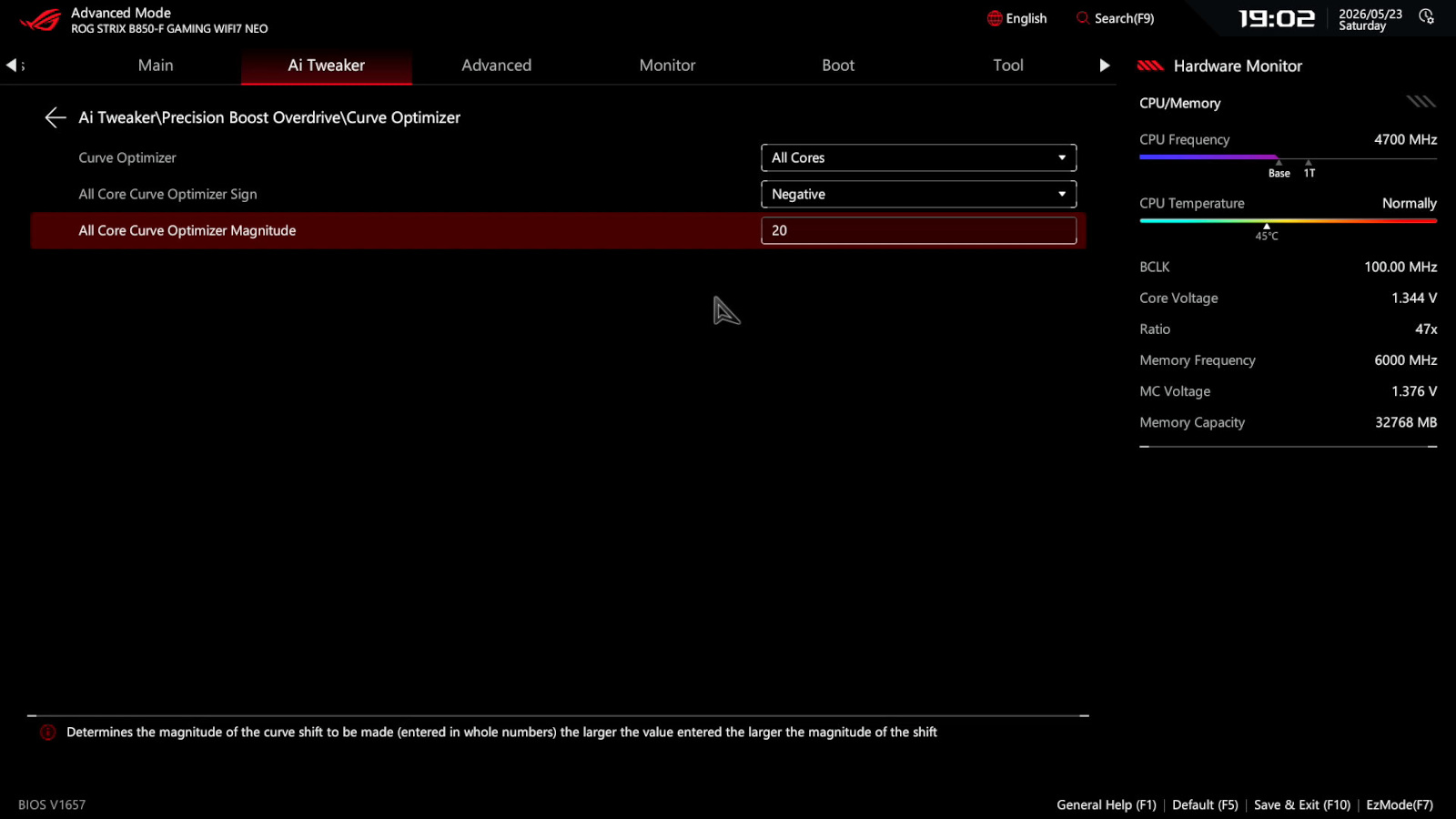

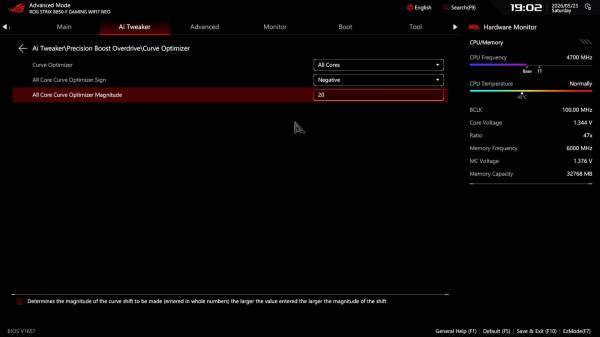

Ми виконали стандартну оптимізацію роботи процесора у BIOS материнської плати. Вона полягала у зміні наступних параметрів у підрозділі «Curve Optimizer»:

• для «Curve Optimizer» був обраний варіант «All Cores»;
• «All Core Curve Optimizer Sign» був змінений на «Negative»;
• для «All Core Curve Optimizer Magnitude» ми вписали «20».

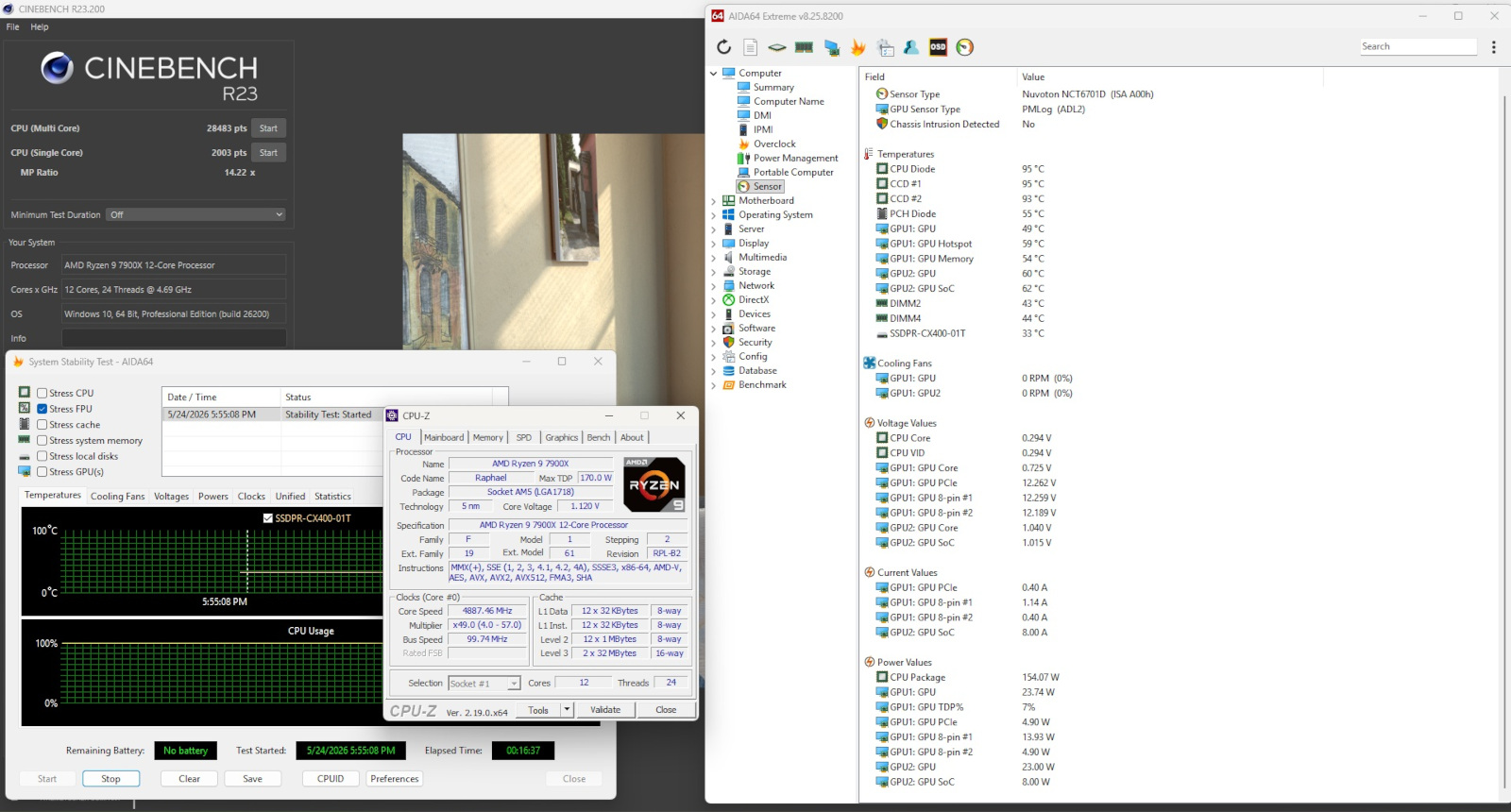

Після цього ми знову навантажили ПК за рахунок Stress FPU в утиліті AIDA64. Тривале тестування не призвело до підвисань системи чи появи BSOD. Тому ми можемо сміливо переходити до оцінки приросту продуктивності.

AMD Ryzen 9 7900X з налаштуваннями за замовчуванням

AMD Ryzen 9 7900X з андервольтінгом

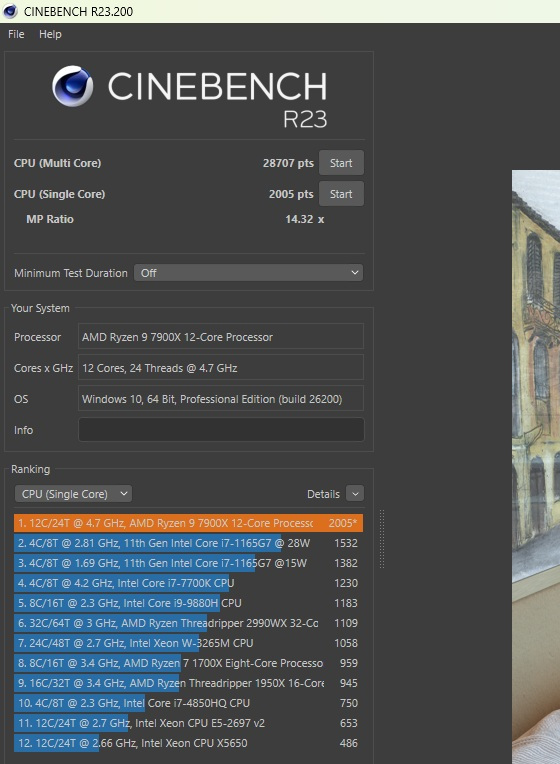

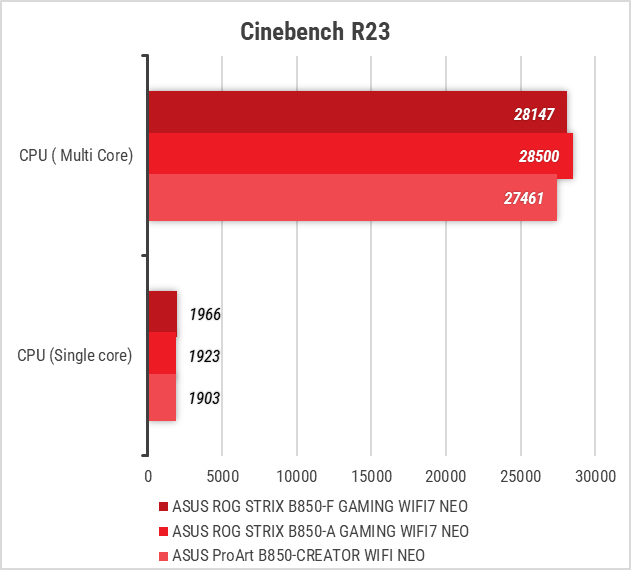

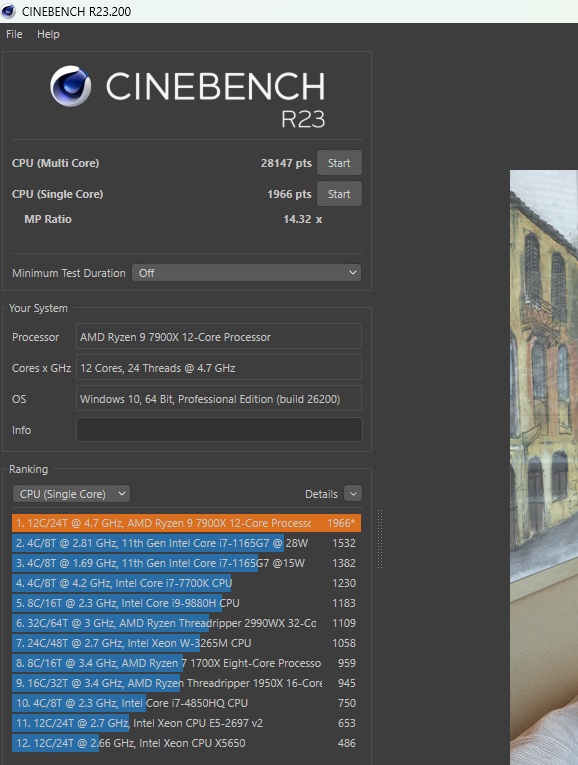

Крім зниження робочої температури процесора, ми отримали ще й приріст у 2% до його продуктивності у Cinebench R23. Це стосується як показників у багатоядерному, так і в одноядерному тесті.

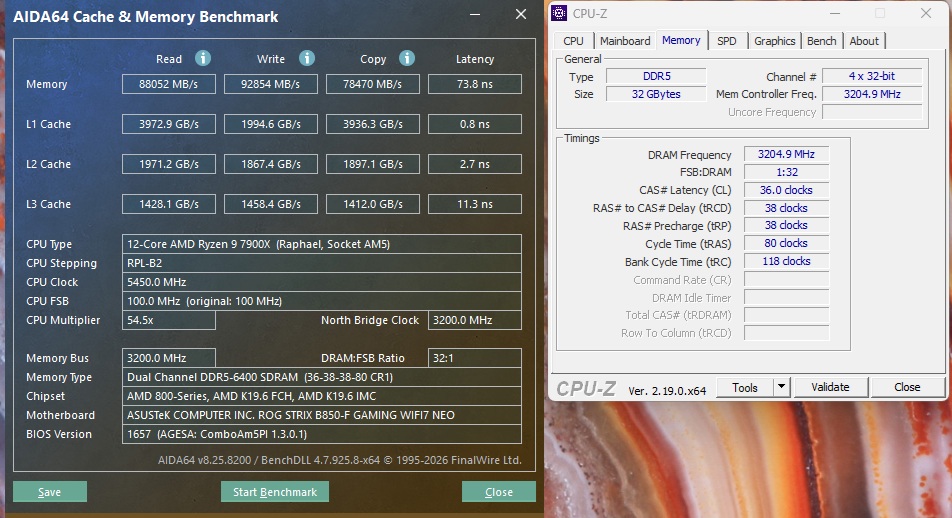

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

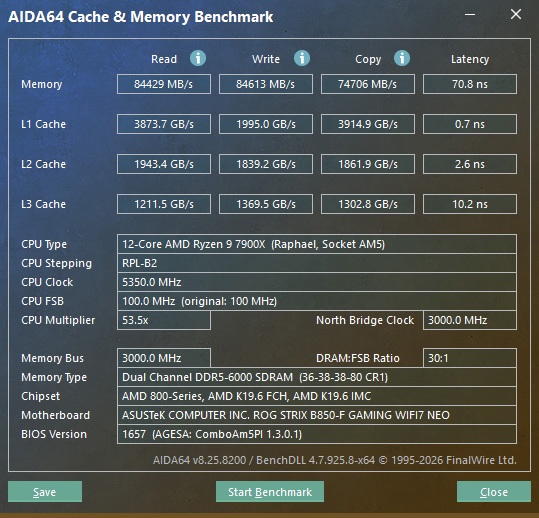

Комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) на ASUS ROG STRIX B850-F GAMING WIFI7 NEO нам вдалося запустити зі швидкодією 6400 МТ/с. При цьому таймінги були аналогічними 6000 МТ/с, але напругу довелося збільшити до 1,38 В.

Тестування

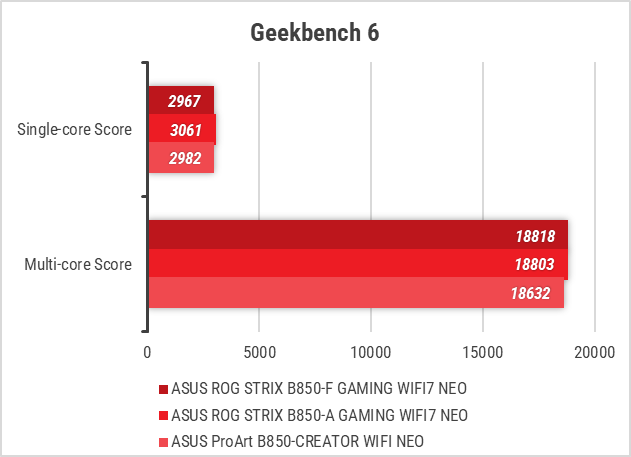

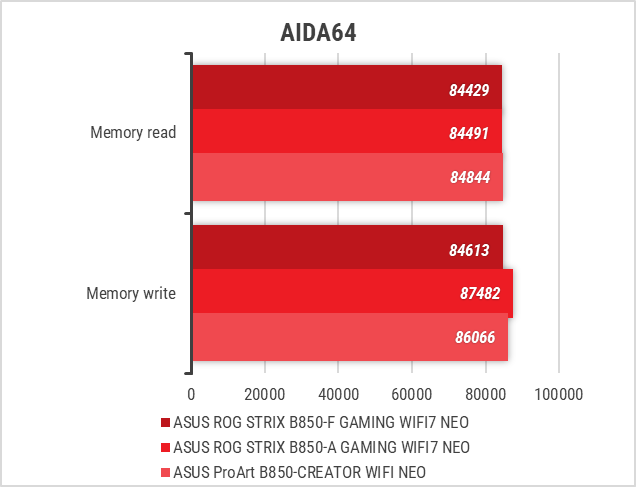

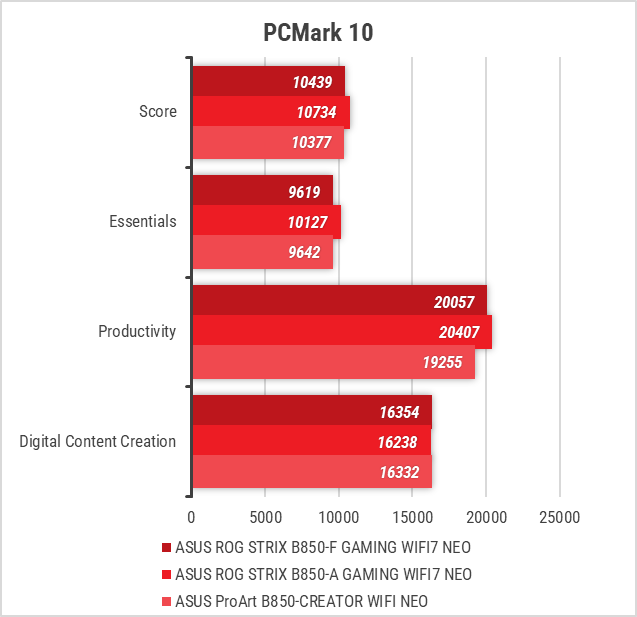

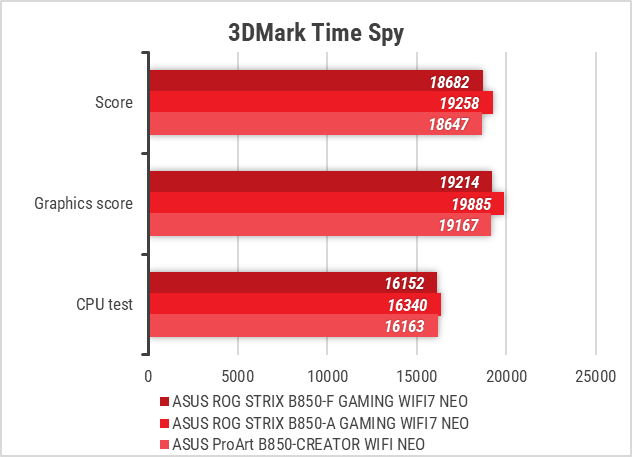

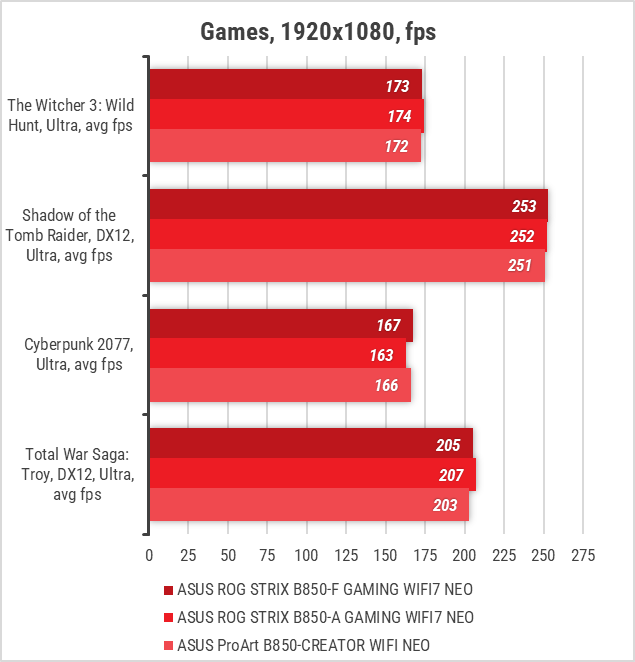

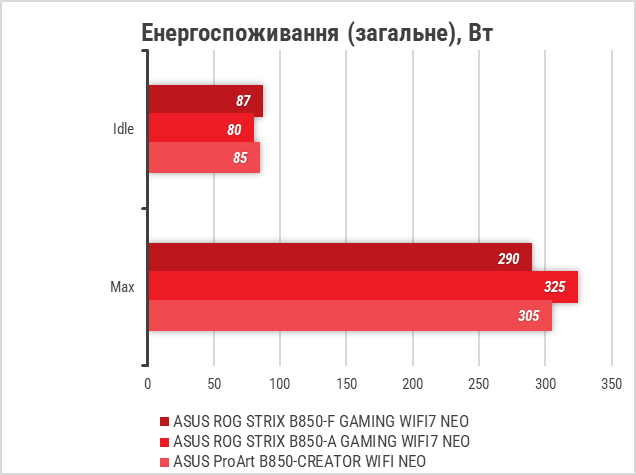

При перевірці можливостей материнської плати ASUS ROG STRIX B850-F GAMING WIFI7 NEO ми також задіяли наступне обладнання:

Система з материнською платою ASUS ROG STRIX B850-F GAMING WIFI7 NEO без проблем пройшла вищезгадані тести, забезпечивши стабільну роботу AMD Ryzen 9 7900X.

Тестування звукового тракту на основі кодека Realtek ALC4080

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.04,  -0.53	Добре
Рівень шуму, дБ(А)	-95.5	Відмінно
Динамічний діапазон, дБ(А)	98.2	Відмінно
Гармонійні викривлення, %	0.0033	Дуже добре
Інтермодуляційне викривлення + шум, %	0.0085	Дуже добре
Взаємопроникнення каналів, дБ	-97.0	Відмінно
Інтермодуляції на 10 кГц, %	0.0084	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 48 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Дуже добре
Рівень шуму, дБ(А)	-113.0	Відмінно
Динамічний діапазон, дБ(А)	113.0	Відмінно
Гармонійні викривлення, %	0.0022	Відмінно
Інтермодуляційне викривлення + шум, %	0.0071	Відмінно
Взаємопроникнення каналів, дБ	-99.1	Відмінно
Інтермодуляції на 10 кГц, %	0.0029	Відмінно
Загальна оцінка		Відмінно

Звукова підсистема ROG SupremeFX на основі кодека Realtek ALC4080 у поєднанні з підсилювачем Savitech SV3H712 AMP традиційно не розчаровує як у синтетиці, так і у реальному сценарії використання.

Висновки

Як ви вже зрозуміли, материнська плата ASUS ROG STRIX B850-F GAMING WIFI7 NEO наразі коштує дещо дорожче за моделі без приставки «NEO» у назві. Проте у даному випадку на їхньому тлі подібна доплата є цілком виправданою, адже покращення торкнулися саме технічної, а не візуальної складової. Збільшення обсягу мікросхеми ROM до 64 МБ, як і використання 5-гігабітного LAN-контролера, безумовно сприятимуть довшому збереженню актуальності цієї моделі з появою нового обладнання.

Не менш корисними є й менш помітні на перший погляд особливості, зокрема механізм Q-Release для швидкого виймання відеокарти, а також безгвинтові кріплення для високошвидкісних SSD і радіаторів їхнього охолодження. Усе це відчутно спрощує процес складання системи.

Оскільки чипсет AMD B850 належить до середнього сегмента, модель не отримала портів USB4 на інтерфейсній панелі. Водночас виробник пропонує часткове вирішення цього питання завдяки наявності роз’єму для підключення плати Thunderbolt (USB4), яку можна придбати окремо та встановити в один зі слотів PCI Express.

Серед переваг ASUS ROG STRIX B850-F GAMING WIFI7 NEO окремо варто відзначити наявність асинхронного генератора, 16+2+2-фазну підсистему живлення та підтримку двома слотами M.2 інтерфейсу PCIe 5.0 x4.

Єдиний нюанс, про який варто пам’ятати користувачеві, полягає в тому, що використання нижнього слоту PCI Express 4.0 x16 призводить до відключення слоту M.2_3 для накопичувачів.

Звукова підсистема ROG SupremeFX у повній мірі відповідає преміальному рівню за рахунок комбінації з кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP.

У підсумку, ASUS ROG STRIX B850-F GAMING WIFI7 NEO пропонує достатній обсяг корисного функціоналу та слугує хорошим прикладом у ефективному охолодженні елементів плати «без надмірностей». Додатково хотілося б побачити з боку компанії ASUS зниження ціни на цю модель за рахунок її знаходження у ціновому сегменті старшого AMD X870. Це неодмінно збільшило б кількість її потенційних покупців.

Переваги:

• безпрограшний темний дизайн у поєднанні з естетикою ROG;
• 16 (80 А) + 2 (80 А) + 2 (80 А)-фазна схема живлення;
• наявність перемички CPU_OV;
• товсті радіатори на елементах системи живлення та чипсеті;
• підсилений металевим кожухом слот для відеокарти, який також оснащений механізмом з кнопкою Q-Release;
• зручні фіксатори M.2 Q-Latch та Q-Slide;
• масивні радіатори на високошвидкісних накопичувачах, які до того ж оснащені безгвинтовим механізмом M.2 Q-Release;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• 5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) і Bluetooth 5.4;
• чотири слоти M.2, два з яких працюють у режимі PCIe 5.0 x4;
• 8-контактні роз'єми ATX12V з індикатором некоректного підключення;
• звукова підсистема на основі кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP;
• сім конекторів для під’єднання вентиляторів та РСО;
• три роз'єми для підключення ARGB світлодіодних стрічок;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 9000 МТ/с;
• обсяг мікросхеми ROM на платі збільшено до 64 МБ;
• сбалансований набір портів на інтерфейсній панелі.

Особливості:

• асинхронний генератор;
• на платі наявна кнопка запуску системи.

Недоліки:

• два порти SATA 6 Гбіт/с;
• слот M.2_3 вимикається при використанні нижнього слоту для відеокарти (PCI Express 4.0 x16).

Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
