Огляд материнської плати ASUS ROG STRIX B550-I GAMING: мала, але вдатна

Вибір материнської плати - справа непроста, адже далеко не всі можуть похвалитися необмеженим бюджетом. Добре, що партнери AMD та Intel випускають велику кількість різноманітних моделей практично під будь-який бюджет. Чому практично? На жаль, вибір в сегменті Mini-ITX на чіпсеті AMD B550 дуже скромний. На даний момент у продажі можна знайти чотири материнські плати, але всі вони відносяться до верхнього цінового сегмента.

ASUS ROG STRIX B550-I GAMING

І одним з яскравих представників є флагманська материнська плата компанії ASUS формату Mini-ITX - ROG STRIX B550-I GAMING. Давайте ж познайомимося з компактним флагманом ближче, і за традицією почнемо з докладних ТТХ.

Специфікація

Модель

ASUS ROG STRIX B550-I GAMING

Чіпсет

AMD B550

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 3000 / AMD Ryzen 5000 / AMD Ryzen 4000G

Підтримка пам'яті

2 x DIMM-слота з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-5100 МГц

Слоти розширення

1 x PCI Express 4.0 / 3.0 x16

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 x4)

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.1

Звукова підсистема

8-канальна з дизайном ROG SupremeFX 7.1 на базі кодека S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Радіатор охолодження чіпсета

Активне охолодження на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

3 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

1 х USB 2.0

3 x аудіопорти

1 х USB 3.2 Gen 2 Type-C Audio

Внутрішні порти I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

1 x USB 2.0

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG STRIX B550-I GAMING ASUS ROG STRIX B550-I GAMING

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG. На її боковинах можна знайти технічні характеристики і опис деяких цікавих особливостей.

ASUS ROG STRIX B550-I GAMING

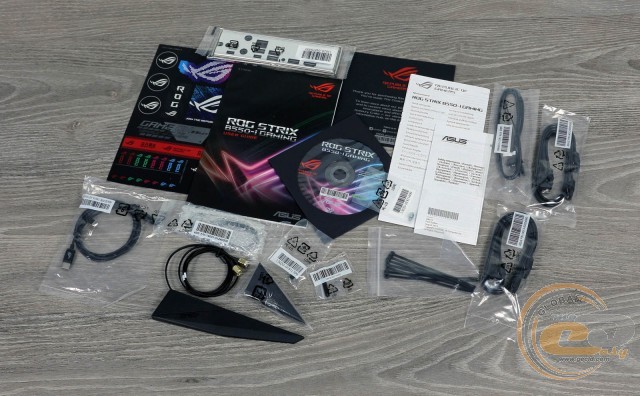

Комплект постачання повністю відповідає високому рівню плати. Крім звичного диска з ПЗ і керівництва для користувача, у коробці ми виявили:

  • чотири кабелі SATA;
  • подовжувач для підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • кронштейн і гвинти для кріплення накопичувача M.2;
  • кабель USB Type-C - 3,5-мм аудіо;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX B550-I GAMING

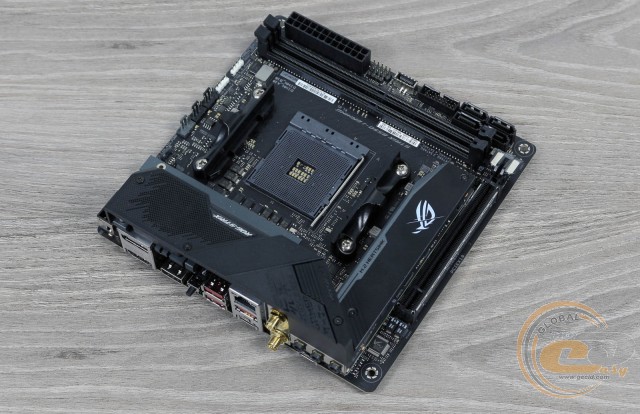

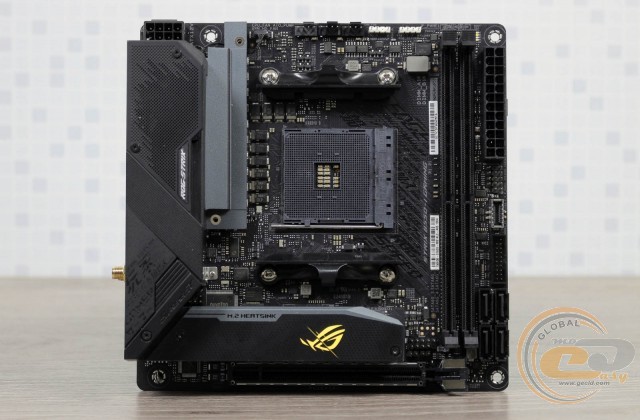

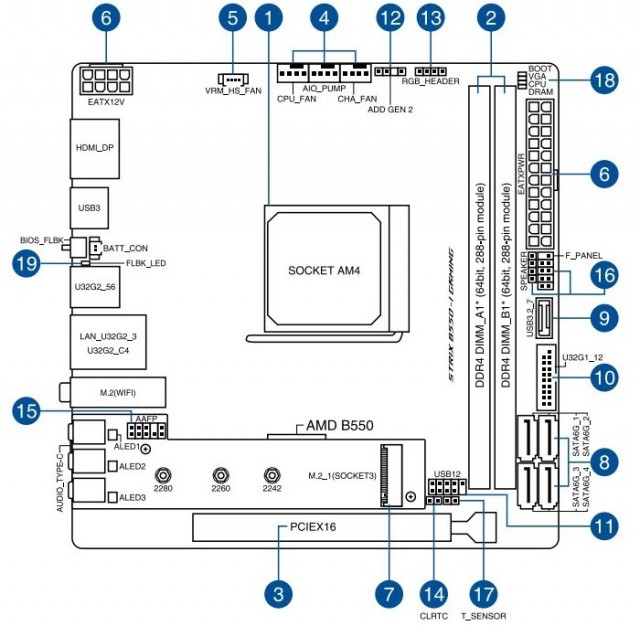

В основі ASUS ROG STRIX B550-I GAMING використовується друкована плата чорного кольору формату Mini-ITX. Аналогічний колір переважає і в оформленні. Невелику різноманітність вносять вставки темно-сірого кольору на радіаторах. У цілому дизайн вийшов строгим і стильним. З цікавих особливостей в очі кидається пара значних і оригінальних конструкцій в області інтерфейсної панелі і в нижній частині друкованої плати.

ASUS ROG STRIX B550-I GAMING

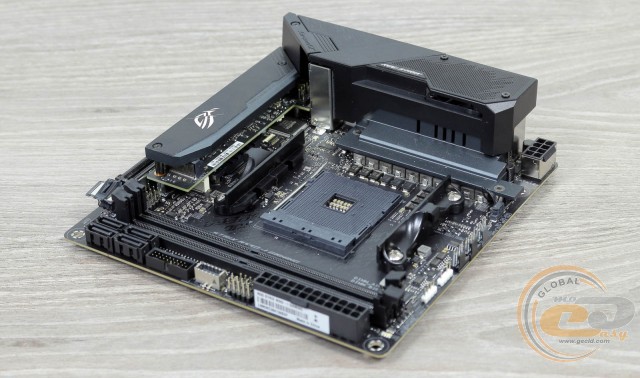

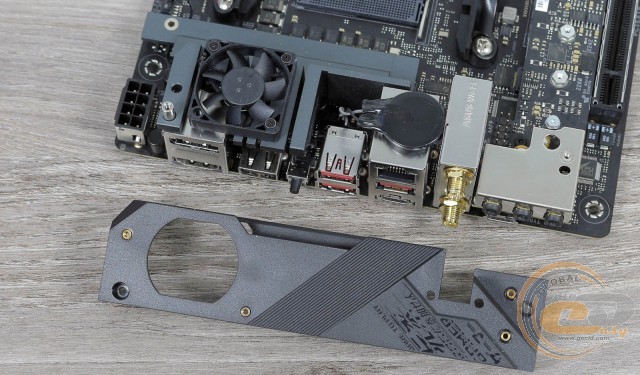

Перша є масивний радіатор зі встановленим невеликим вентилятором. Як бачимо, на охолодженні елементів підсистеми живлення виробник не економив.

ASUS ROG STRIX B550-I GAMING

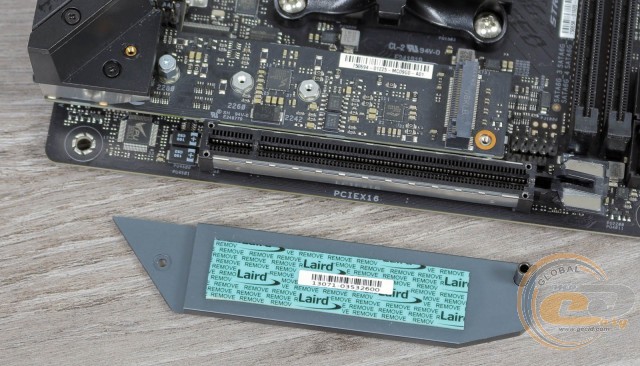

Друга конструкція характерна для більшості рішень високого рівня від ASUS формату Mini-ITX. Вона одночасно є і звуковою підсистемою і одним з двох інтерфейсів M.2 із масивним радіатором зверху.

ASUS ROG STRIX B550-I GAMING

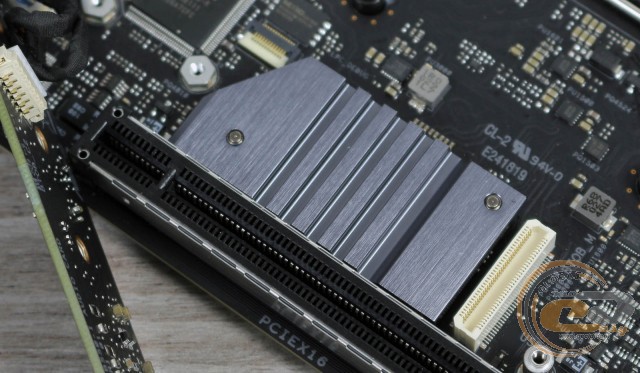

Під самою платою зі звуковою підсистемою можна виявити чіпсетний радіатор з ребрами. Завдяки настільки цікавому рішенню виробнику вдалося реалізувати флагманську звукову підсистему в рамках такого компактного формату і не втратити інтерфейси M.2.

Ефективність охолодження знаходиться на високому рівні. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 32°C;
  • радіатор охолодження елементів підсистеми живлення - 52°C.

ASUS ROG STRIX B550-I GAMING

Зручність збірки системи також нарікань не викликає, незважаючи на дуже щільну компоновку і компактні габарити. Добре, що DIMM-слоти оснащені засувками тільки з одного боку, а конструкція в області чіпсета не конфліктує з відеокартою.

ASUS ROG STRIX B550-I GAMING

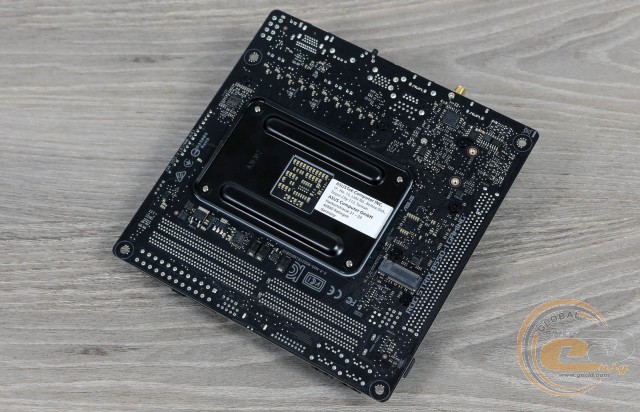

На зворотному боці друкованої плати, крім опорної пластини процесорного роз'єму, знаходиться другий слот M.2. Тут же розташований ряд елементів підсистеми живлення процесора, тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

ASUS ROG STRIX B550-I GAMING

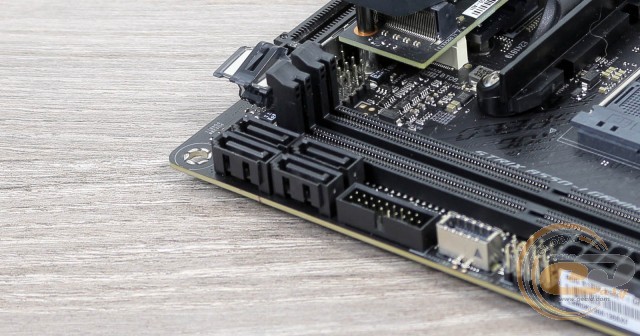

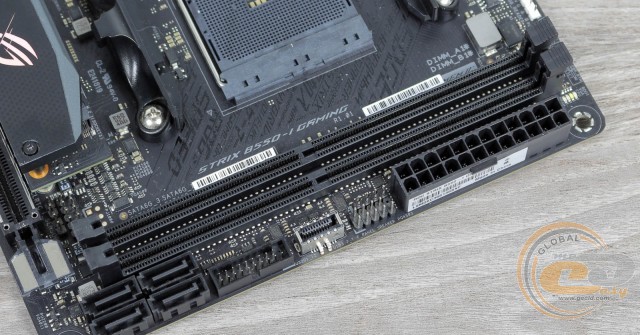

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться такі елементи: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і три колодки для виносних панелей з портами USB.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0 і двох USB 3.2 Gen 1. Також не варто забувати про чотирьох зовнішніх і одному внутрішньому USB 3.2 Gen 2.

ASUS ROG STRIX B550-I GAMING

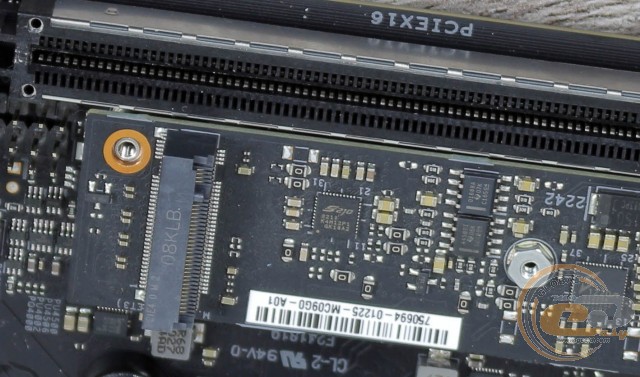

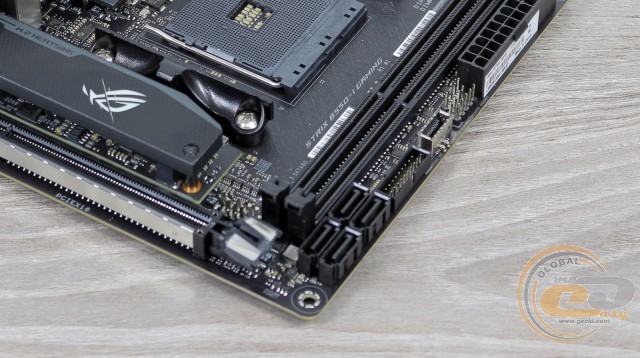

Можливості організації дискової підсистеми представлені двома згаданими вище інтерфейсами M.2 Socket 3 (підтримуються формати накопичувачів M.2 2242, M.2 2260, M.2 2280; PCIe 4.0 і SATA) і чотирма портами SATA 6 Гбіт/с.

ASUS ROG STRIX B550-I GAMING

Системна плата ASUS ROG STRIX B550-I GAMING оснащена тільки двома DIMM-слотами для установки оперативної пам'яті стандарту DDR4. Максимальна частота модулів заявлена на рівні 5100 МГц, а об'єм пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS ROG STRIX B550-I GAMING

Живлення процесора здійснюється по 8+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1106. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи. Елементна база містить твердотільні і тантал-полімерні конденсатори, феритові дроселі та мікросхеми SIC639.

ASUS ROG STRIX B550-I GAMING

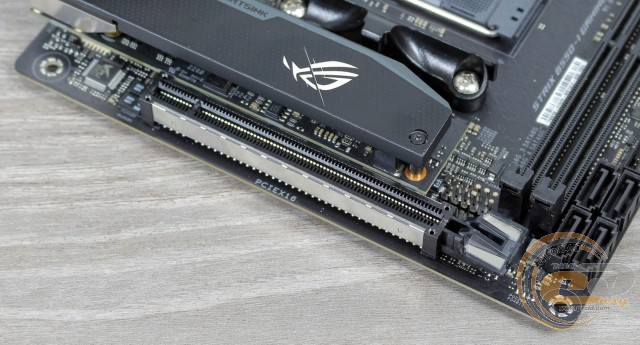

Можливості розширення функціональності традиційно представлені тільки одним слотом PCI Express 4.0 x16. Він володіє посиленою конструкцією для кращої підтримки масивних відеокарт.

ASUS ROG STRIX B550-I GAMING

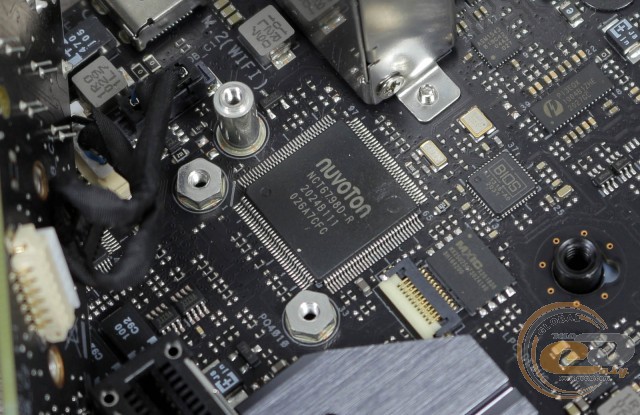

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R. Вона управляє роботою вентиляторів і забезпечує моніторинг.

ASUS ROG STRIX B550-I GAMING

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Intel WGI225-V з максимальною пропускною здатністю в 2,5 Гбіт/с і можливістю менеджменту трафіку.

ASUS ROG STRIX B550-I GAMING

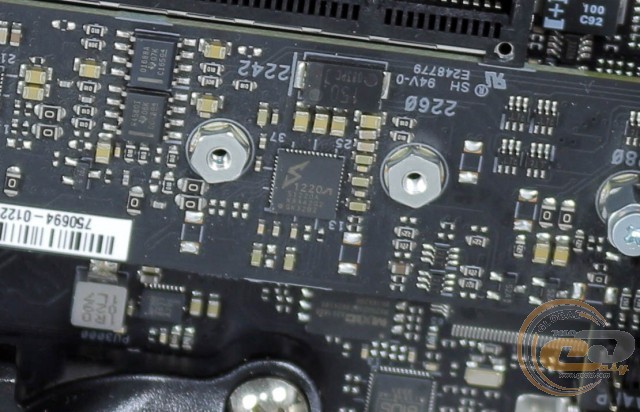

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів із підтримкою навушників з опором від 32 до 600 Ом і підтримку технології AI Noise Cancelling Microphone для фільтрації шумів при спілкуванні.

ASUS ROG STRIX B550-I GAMING

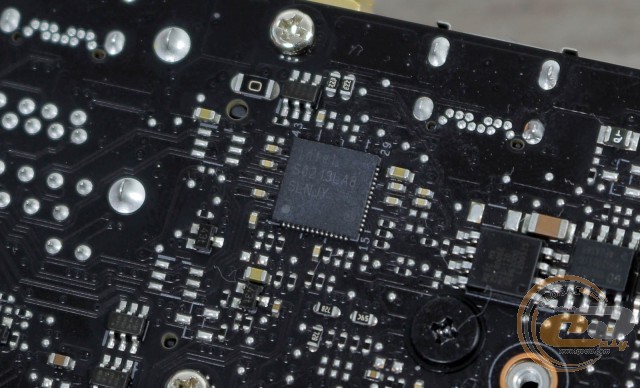

Окремо виділимо мікросхему S210, яка відповідає за роботу порту USB Type-C Audio. Саме завдяки їй цей порт можна використовувати не тільки для виведення звуку, але і в якості звичайного порту USB.

ASUS ROG STRIX B550-I GAMING

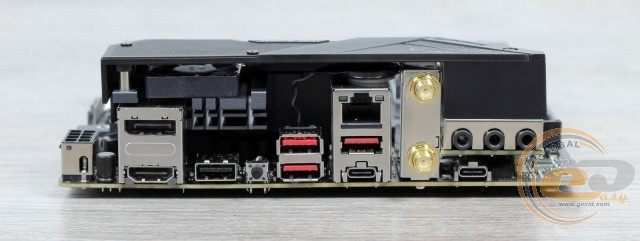

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x RJ45;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 3 x USB 3.2 Gen 2 Type-A;
  • 1 x USB 3.2 Gen 2 Type-C;
  • 1 х USB 2.0;
  • 3 x аудіопорти;
  • 1 x USB Type-C Audio.

Інтерфейсна панель вигідно відрізняється наявністю шести портів USB, двох відеовиходів і модуля бездротових інтерфейсів Intel Wi-Fi 6 AX200 із підтримкою стандартів Wi-Fi 6 (802.11ax) в двох частотних діапазонах (2,4/5 ГГц) і Bluetooth 5.1. Також тут притулилася кнопка BIOS FlashBack для простого і зручного оновлення прошивки.

ASUS ROG STRIX B550-I GAMING

Можливості організації охолодження всередині системного корпуса у ASUS ROG STRIX B550-I GAMING цілком гідні для компактного формату. Є три 4-контактні роз'єми для підключення вентиляторів, один з яких слугує для системи охолодження CPU, один призначений для підключення водоблока СВО, а третій використовується для системного вентилятора.
