Огляд материнської плати ASUS ROG STRIX B450-E GAMING: флагман на AMD B450

Не секрет, що флагманською лінійкою материнських плат компанії ASUS для платформи Socket LGA1151 є серія ROG MAXIMUS, а для Socket AM4 - ROG CROSSHAIR. Обидві вони мають пристрої виключно на топових чіпсетах, тому роль флагманів на AMD B450 і Intel H370 відведена для лінійки ROG STRIX.

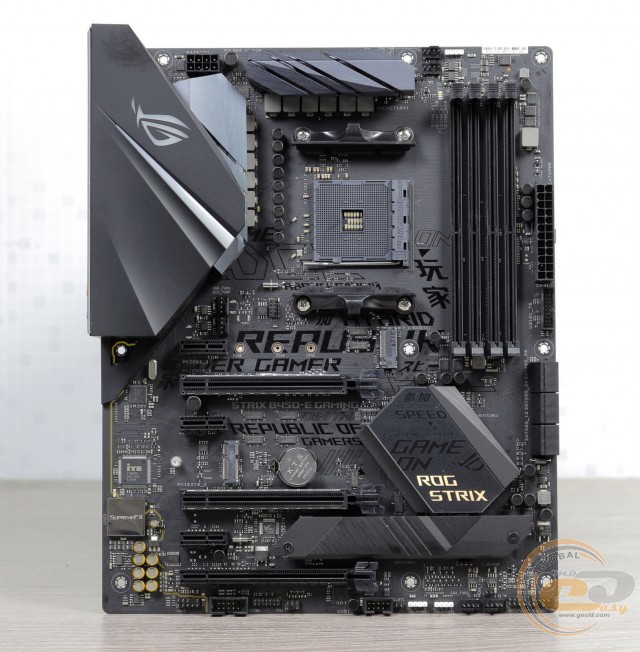

ASUS ROG STRIX B450-E GAMING

Сьогодні ми вирішили познайомити вас з поточним топовим рішенням саме на AMD B450. Йтиметься про материнську плату ASUS ROG STRIX B450-E GAMING. Вона є найдорожчою ATX-моделлю в цій серії, пропонуючи практично максимальне оснащення і функціональність. Багатьом вона напевно припаде до душі, але чи варто витрачати на її покупку близько $200?

Специфікація

Модель

ASUS ROG STRIX B450-E GAMING

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 1- та 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3533 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 або x8/x4 для AMD Ryzen, x8+x0 для AMD Ryzen з графікою Radeon Vega / AMD Athlon)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблоку СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

3 x USB 3.1 Gen 1 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG STRIX B450-E GAMING ASUS ROG STRIX B450-E GAMING

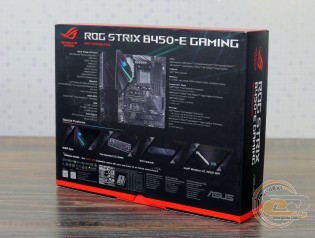

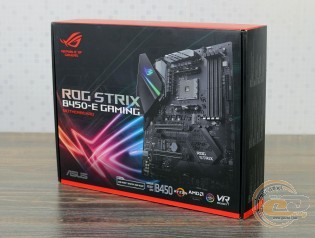

Материнська плата постачається в звичній картонній коробці з хорошим інформаційним наповненням. На її боковинах можна знайти головні особливості і технічні характеристики продукту.

ASUS ROG STRIX B450-E GAMING

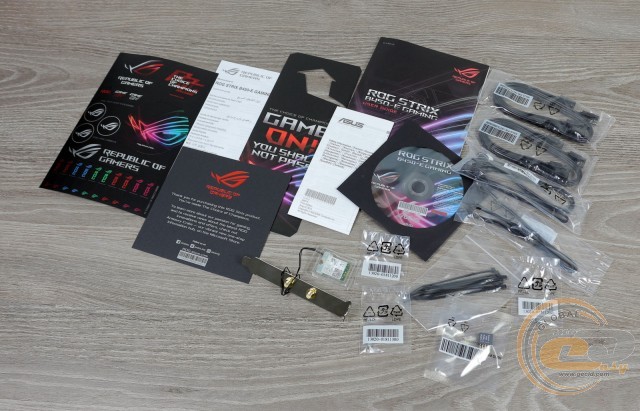

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • чотири SATA-шлейфи;
  • набір маркувальних наклейок для кабелів;
  • антену бездротових інтерфейсів;
  • температурний датчик;
  • набір гвинтів для кріплення M.2-накопичувачів;
  • модуль бездротових інтерфейсів;
  • пару кабелів для підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG STRIX B450-E GAMING

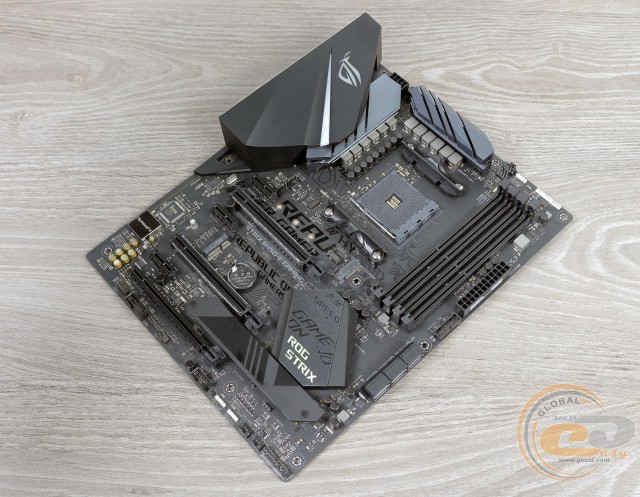

Перед нами типовий представник серії ROG STRIX нового зразка. Головною родзинкою дизайну є написи на платі. З приємних дрібниць відзначимо кожух і встановлену заглушку інтерфейсної панелі, радіатор для M.2-накопичувача, а також DIMM-слоти з засувками тільки з одного боку.

ASUS ROG STRIX B450-E GAMING

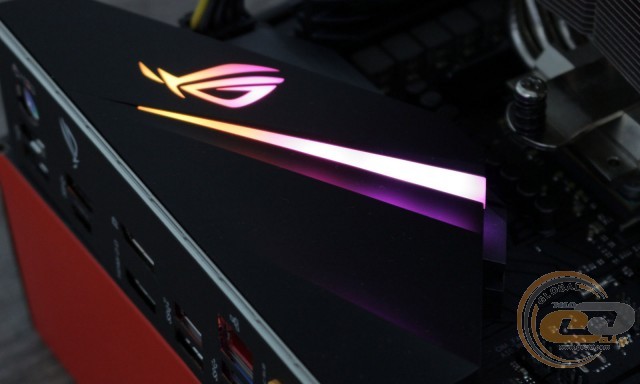

Не обійшлося і без LED-підсвічування. Її отримав лише кожух над інтерфейсною панеллю. Але присутні відразу три колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS ROG STRIX B450-E GAMING

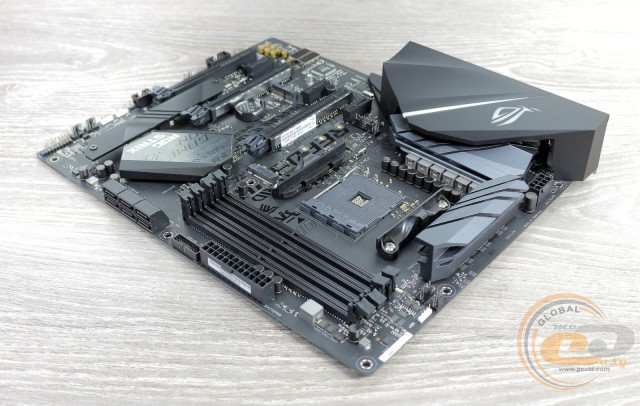

Що ж стосується компонування набортних елементів, то вона виконана на вищому рівні і ніяких проблем зі складанням системи на основі ASUS ROG STRIX B450-E GAMING у вас не виникне.

ASUS ROG STRIX B450-E GAMING

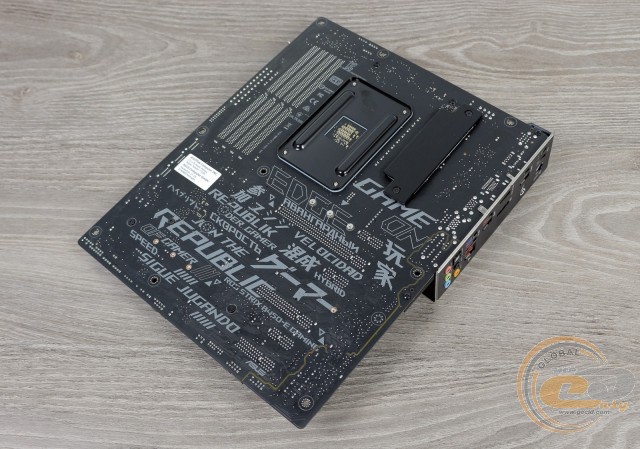

Глянувши на зворотну боковину друкованої плати, можна відзначити опорну пластину процесорного роз'єму, гвинти кріплення радіаторів, а також додатковий низькопрофільний радіатор охолодження елементів підсистеми живлення, що не вмістилися на зверхній боковині.

ASUS ROG STRIX B450-E GAMING

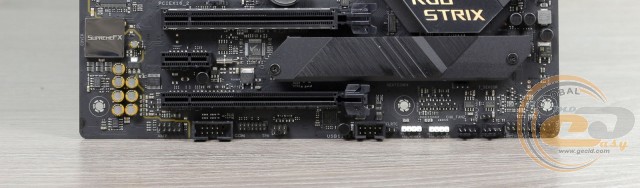

У нижній частині пристрою розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM і TPM, джампер для скидання CMOS, роз'єми підключення світлодіодних стрічок і температурного датчика, а також колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі реалізована підтримка двох внутрішніх і двох зовнішніх USB 2.0.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

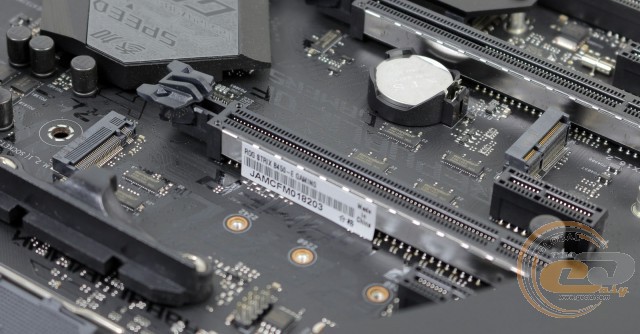

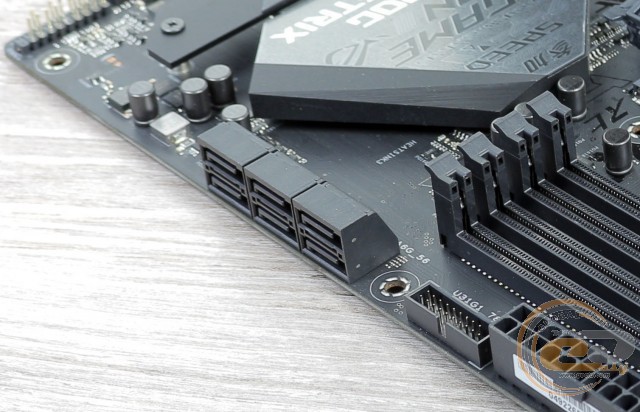

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. За традицією є кілька обмежень щодо одночасного використання деяких інтерфейсів:

  • верхній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA6G_5 / 6») при встановленні M.2-накопичувача;
  • верхній роз'єм PCI Express 3.0 x16 («PCIe x16_1») працює в режимі x8 у разі встановлення накопичувача в нижній слот M.2 Socket 3 («M.2_2»).

ASUS ROG STRIX B450-E GAMING

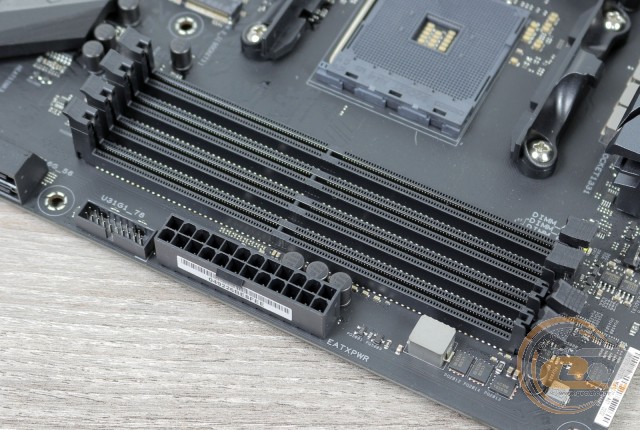

Системна плата ASUS ROG STRIX B450-E GAMING оснащена чотирма DIMM-слотами для втановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3533 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 1. Усього на платі за допомогою чіпсета реалізована підтримка шести USB 3.1 Gen 1: двох внутрішніх і чотирьох зовнішніх.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

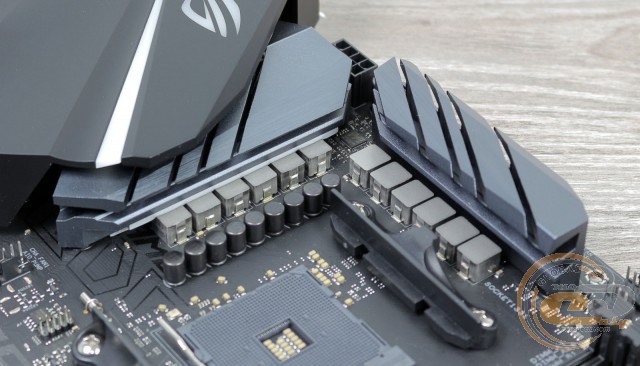

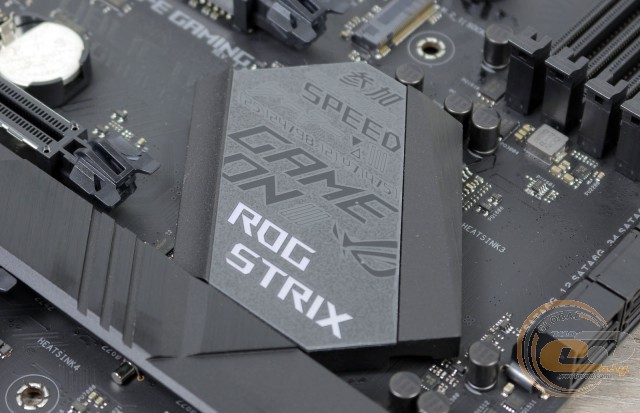

Система охолодження складається з трьох алюмінієвих радіаторів. У процесі тестування були зафіксовані температурні показники:

  • радіатор охолодження чіпсета - 36,5°C (при розгоні - 37,3°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 44,1°C (при розгоні - 48,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 46,4°C (при розгоні - 52°C);
  • дроселі підсистеми живлення - 48,1°C (при розгоні - 54,6°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

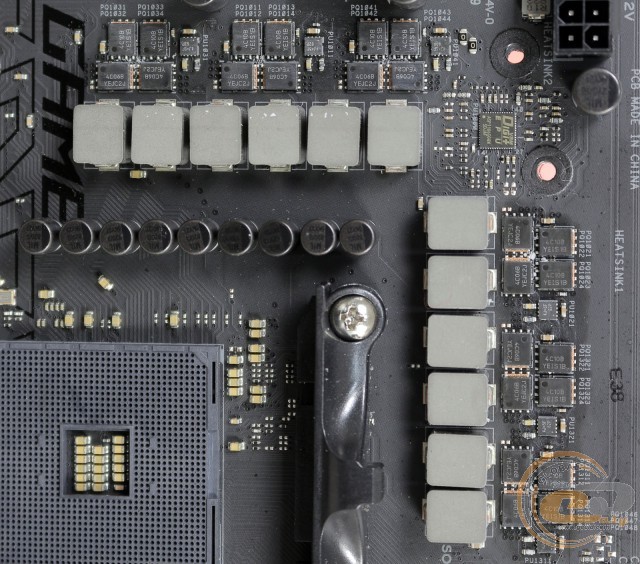

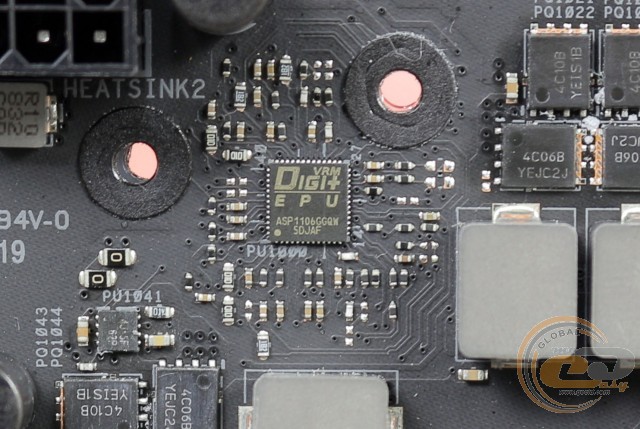

Живлення процесора здійснюється за 6-фазною схемою з подвоєнням для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C10B.

ASUS ROG STRIX B450-E GAMING

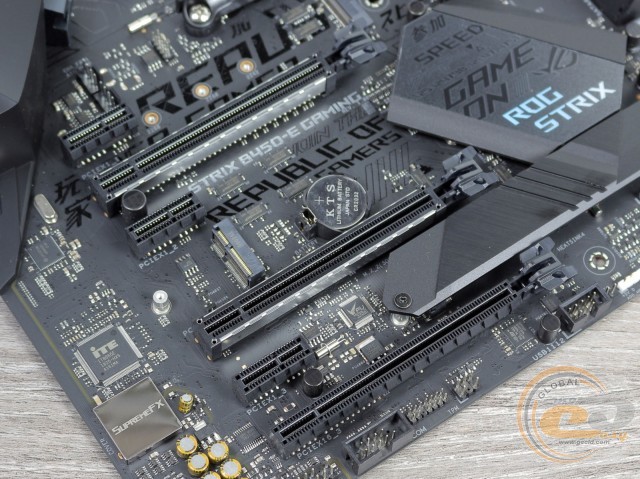

Для розширення функціональності у вас є в розпорядженні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох роз'ємів PCI Express x16 до процесора підключені тільки два (з посиленою конструкцією), які і ділять між собою всі доступні 16 ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). Третій роз'єм підключений до чіпсету і використовує тільки 4 лінії. У разі встановлення одного з процесорів AMD Ryzen з графікою Radeon Vega або AMD Athlon пропускна здатність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, а другий слот буде і зовсім відключений.

Є ще одна особливість: у зв'язку з недоліком вільних чіпсетних ліній слот PCI Express 2.0 x16 («PCIEX16_3») ділить пропускну здатність з двома PCI Express 2.0 x1 («PCIEX1_1» і «PCIEX1_3»).
