Огляд материнської плати ASUS ROG STRIX B360-I GAMING: для цінителів Mini-ITX

Чи не єдиним форматом ATX живе ринок материнських плат, хоча Mini-ITX останнім часом отримує не так уже й багато уваги з боку виробників. Наприклад, на досить популярному чіпсеті Intel B360 в продажу без особливих проблем можна знайти тільки чотири моделі. І тільки дві з них можна віднести до рішень високого рівня.

ASUS ROG STRIX B360-I GAMING

Сьогодні познайомимося з однією з них - ASUS ROG STRIX B360-I GAMING. Вона пропонує практично максимальні для свого формату можливості з оснащення, тому зацікавить любителів компактних систем високого рівня. За традицією почнемо знайомство з вивчення детальних характеристик.

Специфікація

Модель

ASUS ROG STRIX B360-I GAMING

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого покоління для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблоку СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-A

1 х USB 3.1 Gen 1 Type-С

2 x USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Зовнішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG STRIX B360-I GAMING ASUS ROG STRIX B360-I GAMING

Материнська плата постачається в традиційній для лінійки ROG STRIX упаковці, оформленій переважно в темних тонах. Вона відрізняється хорошим інформаційним наповненням, із зазначеними головними характеристиками і особливостями.

ASUS ROG STRIX B360-I GAMING

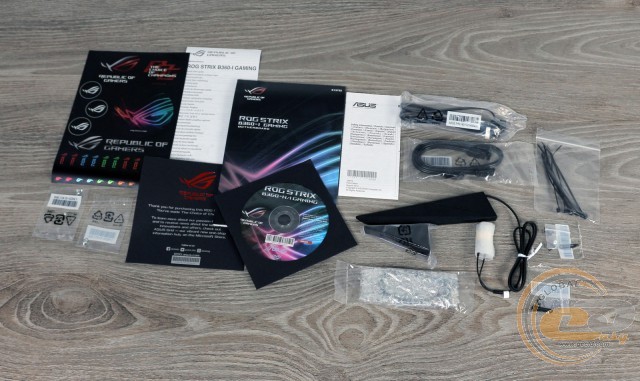

У коробці ми виявили такий набір аксесуарів:

  • два кабелі SATA;
  • два набори винятково для M.2-накопичувачів;
  • подовжувач для підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX B360-I GAMING

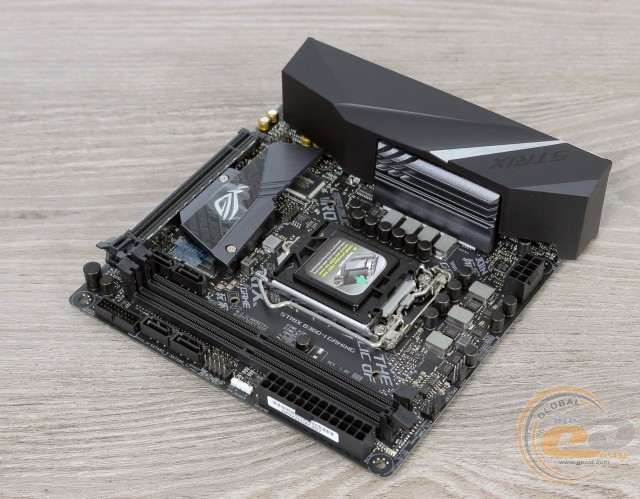

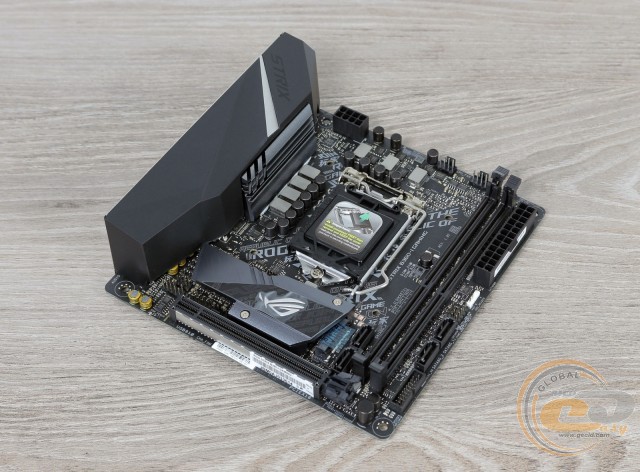

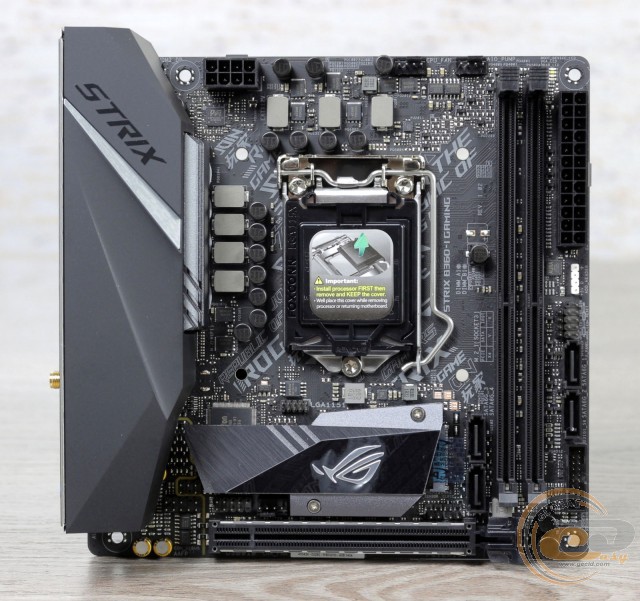

ASUS ROG STRIX B360-I GAMING виконана в дусі всіх останніх фірмових рішень формату Mini-ITX: чорна друкарська плата прикрашена написами на різних мовах, а над інтерфейсною панеллю знаходиться захисний кожух. У цілому дизайн вийшов строгим і стильним.

ASUS ROG STRIX B360-I GAMING

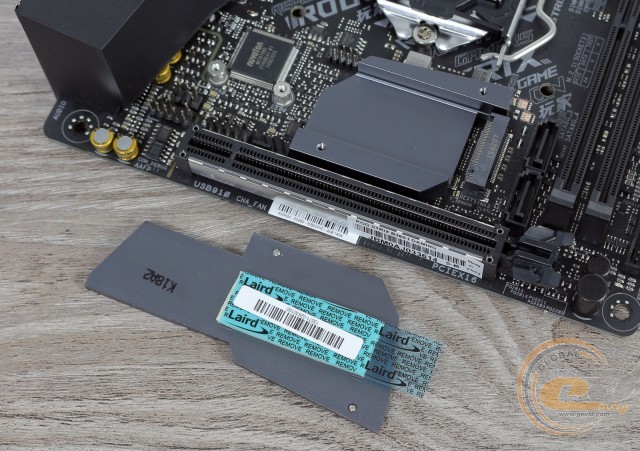

З цікавих особливостей в очі відразу впадає характерна для всіх фірмових рішень формату Mini-ITX конструкція в нижній частині друкованої плати. Вона мітить чіпсетний радіатор і радіатор M.2-накопичувача.

ASUS ROG STRIX B360-I GAMING

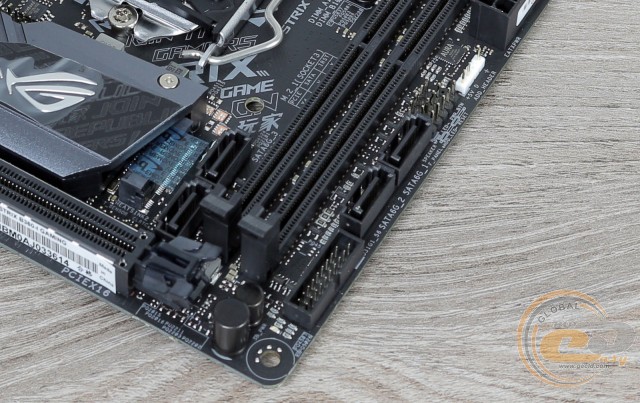

Слабким місцем в дизайні є розташування двох портів SATA між DIMM-слотами і роз'ємом PCI Express x16. Доступ до них не дуже зручний після встановлення габаритного кулера, відеокарти і модулів пам'яті. В іншому ніяких зауважень немає. Порадувало використання DIMM-слотів з засувками тільки з одного боку.

ASUS ROG STRIX B360-I GAMING

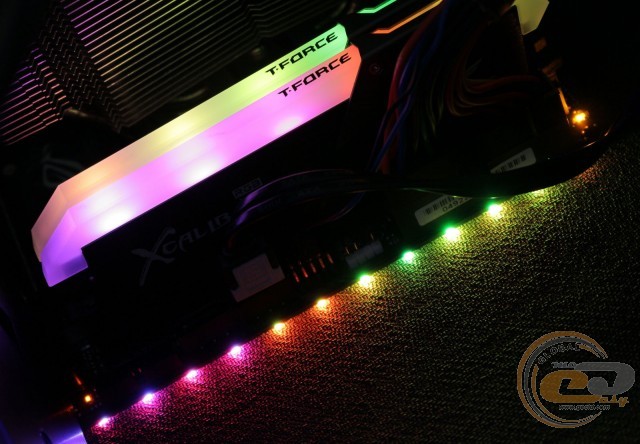

LED-підсвічуванням оснащене тільки правий край друкованої плати. Тут розпаяні дванадцять світлодіодів. Також відзначимо наявність пари колодок для підключення світлодіодних стрічок.

ASUS ROG STRIX B360-I GAMING

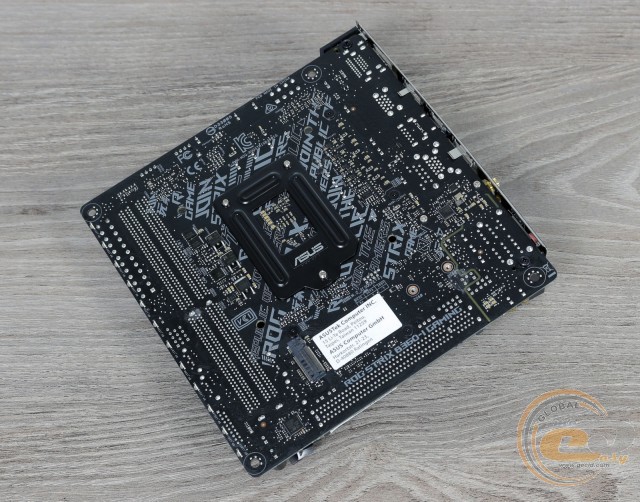

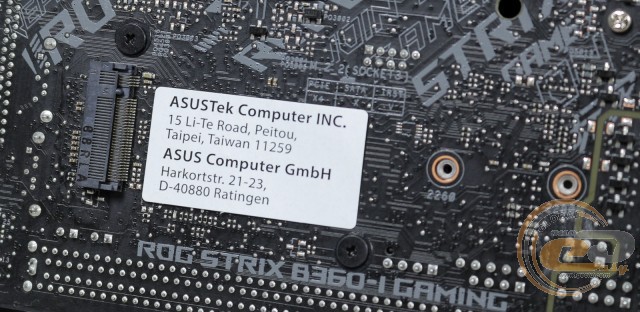

На зворотному боці друкованої плати, крім опорної пластини процесорного роз'єму, знаходиться другий слот M.2 Socket 3, мережевий контролер і низка елементів підсистеми живлення процесора. Тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

ASUS ROG STRIX B360-I GAMING

Частина роз'ємів зосереджена на правій стороні друкованої плати. Тут знаходяться такі елементи: колодка підключення фронтальної панелі, роз'єм для світлодіодної стрічки і колодка для виносної панелі з портами USB 3.1 Gen 1.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх і двох зовнішніх портів USB 3.1 Gen 1. Що ж стосується USB 2.0, то їх чотири: по два зовнішніх і внутрішніх. Також не варто забувати про пару високошвидкісних USB 3.1 Gen 2 на інтерфейсній панелі.

ASUS ROG STRIX B360-I GAMING

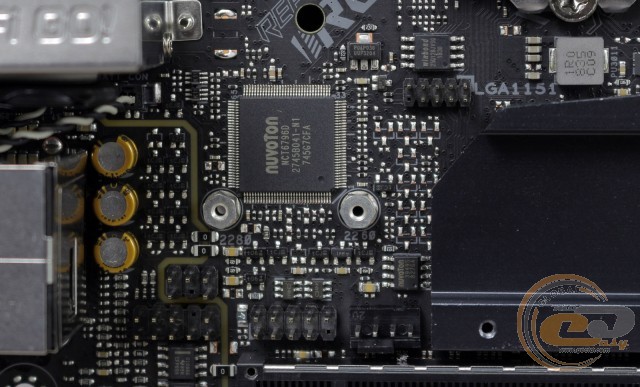

У нижньому лівому кутку друкованої плати притулилися елементи: колодка підключення аудіо роз'ємів передньої панелі, колодка активації портів USB 2.0, роз'єм температурного датчика і джампер скидання CMOS.

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

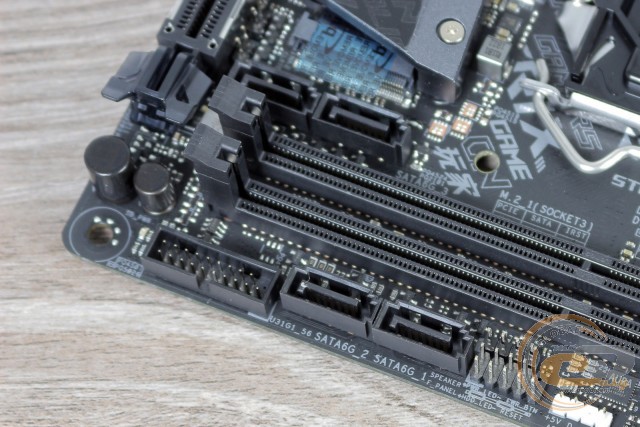

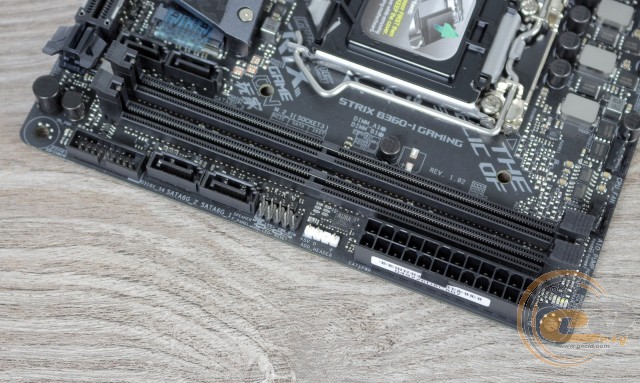

Можливості організації дискової підсистеми представлені двома згаданими вище інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.

ASUS ROG STRIX B360-I GAMING

Системна плата ASUS ROG STRIX B360-I GAMING оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Їх максимальна частота може досягати 2666 МГц. Обсяг не повинен перевищувати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS ROG STRIX B360-I GAMING

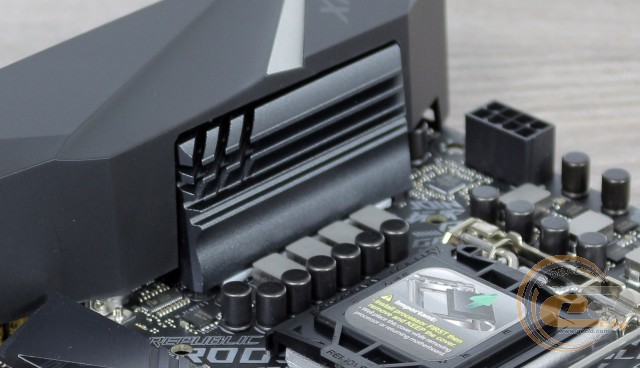

Система охолодження містить два радіатори: один відводить тепло від чіпсета, а другий - від елементів підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40°C;
  • радіатор охолодження елементів підсистеми живлення - 56°С;
  • дроселі підсистеми живлення - 53,2°C.

Отримані результати явно вказують на високу ефективність системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

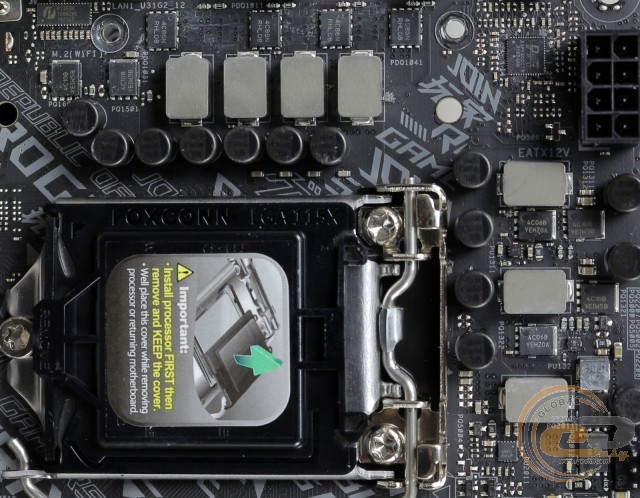

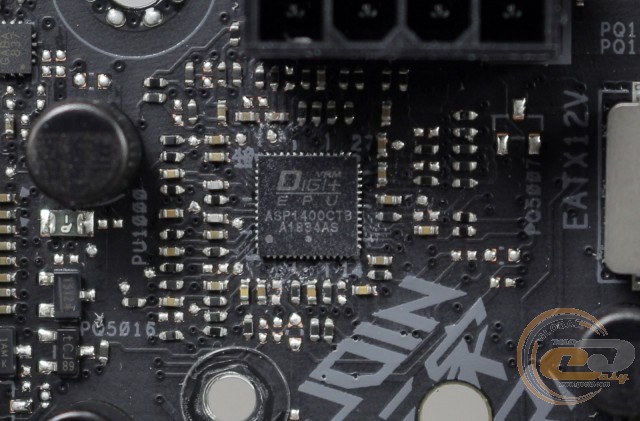

Живлення процесора здійснюється за 4+3-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. У ролі ШІМ-контролера використовується мікросхема ASP1400CTB.

ASUS ROG STRIX B360-I GAMING

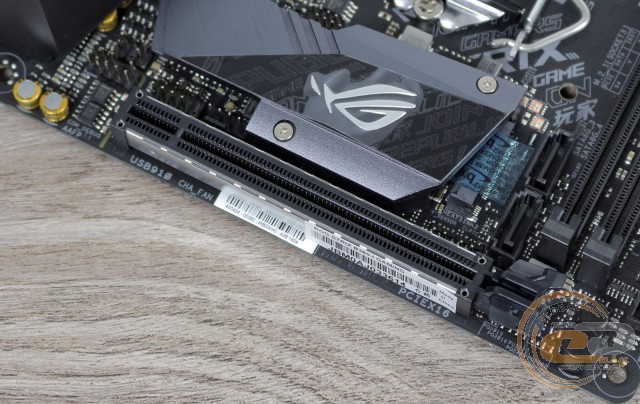

За традицією для формату Mini-ITX можливості розширення функціональності материнської плати ASUS ROG STRIX B360-I GAMING представлені тільки одним слотом PCI Express 3.0 x16. Він використовує посилену конструкцію, тому не боїться масивних відеокарт.
