Огляд материнської плати ASUS ROG STRIX B360-F GAMING: геймінг без розгону

Навіть якщо ви вирішили зібрати сучасний ігровий ПК на базі одного з процесорів Intel, то зовсім не обов'язково, що вибір впаде на модель з індексом «K». У такому разі не доведеться переплачувати за материнські плати на флагманському чіпсеті з підтримкою розгону. І для цього сценарію найбільший інтерес для користувачів представляють рішення на Intel B360 або Intel B365.

ASUS ROG STRIX B360-F GAMING

У даному огляді ми познайомимося з однією з таких цікавих плат, які відмінно впишуться в концепцію сучасної і красивої ігрової системи без підтримки розгону. Йтиметься про ASUS ROG STRIX B360-F GAMING - другий за старшинством моделі в асортименті тайванського виробника в форматі ATX на Intel B360. Давайте розберемося, чи варто вона свої $145 і чи здатна зацікавити прискіпливого покупця.

Специфікація

Модель

ASUS ROG STRIX B360-F GAMING

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблоку СВО (4-контактний)

2 x роз'єми підключення системного вентилятора (4-контактні)

1 х роз'єм вентилятора M.2 (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 2.0

2 х USB 3.1 Gen 2 Type-A

1 х USB 3.1 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG STRIX B360-F GAMING ASUS ROG STRIX B360-F GAMING

Материнська плата постачається в традиційній для лінійки ROG STRIX упаковці, оформленої переважно в темних тонах. Крім симпатичного дизайну, вона виділяється хорошим інформаційним наповненням.

ASUS ROG STRIX B360-F GAMING

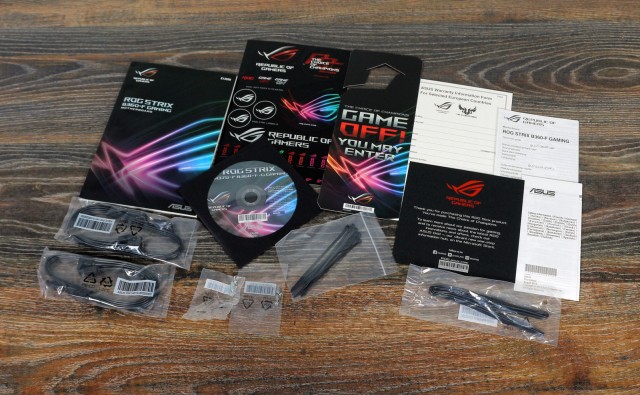

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • паперову документацію;
  • чотири SATA-шлейфи;
  • набір наклейок;
  • комплект стяжок;
  • гвинтики для встановлення M.2-накопичувачів;
  • кабель підключення LED-стрічки;
  • дверний хенгер.

Дизайн і особливості плати

ASUS ROG STRIX B360-F GAMING

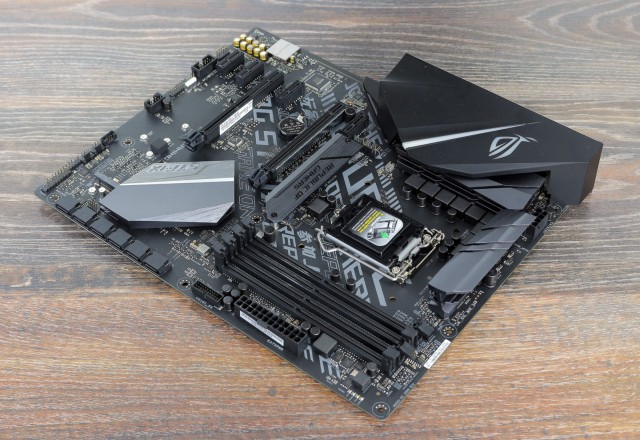

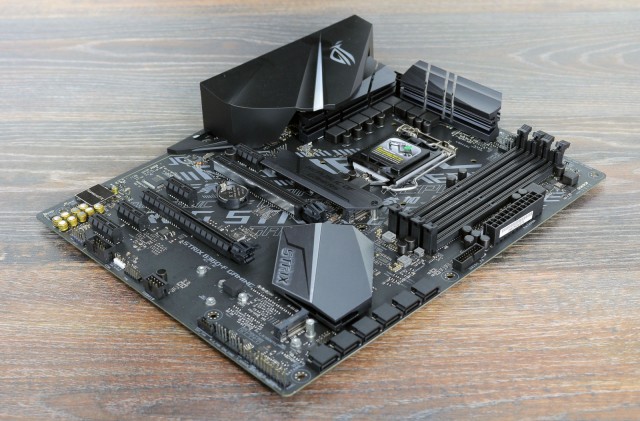

До дизайну пристроїв лінійки ROG STRIX у нас немає ніяких претензій у цілому, як і до ASUS ROG STRIX B360-F GAMING зокрема. Її вигляд вийшов стильним і стриманим. Він припаде до смаку любителям не дуже яскравого оформлення. З цікавих деталей виділимо встановлену заглушку інтерфейсної панелі, кожух над нею, посилений слот для відеокарти і один радіатор M.2-накопичувача.

ASUS ROG STRIX B360-F GAMING

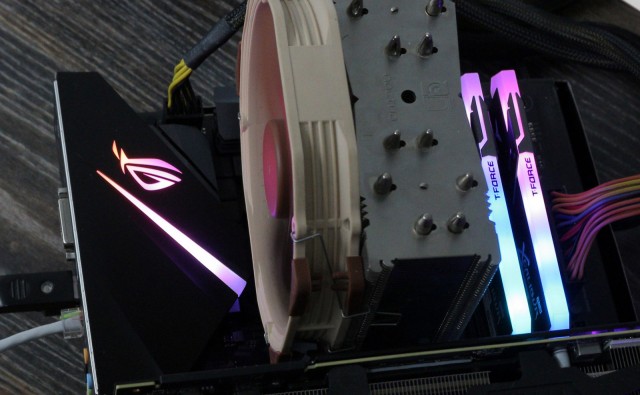

За традицією не обійшлося і без LED-підсвічування ASUS Aura Sync. Воно полягає в кожусі, що світиться, над інтерфейсною панеллю. Ілюмінацію можна синхронізувати з іншими комплектуючими. Також є колодка для підключення світлодіодної стрічки.

ASUS ROG STRIX B360-F GAMING

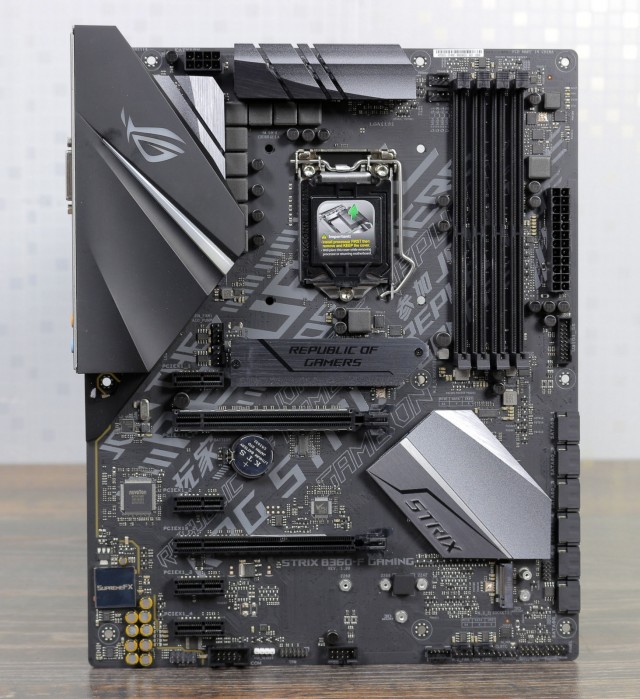

Компонування набортних елементів виконано на вищому рівні, і ніяких проблем зі збіркою системи на основі ASUS ROG STRIX B360-F GAMING у вас не виникне. З приємного відзначимо DIMM-слоти з засувками тільки з одного боку.

ASUS ROG STRIX B360-F GAMING

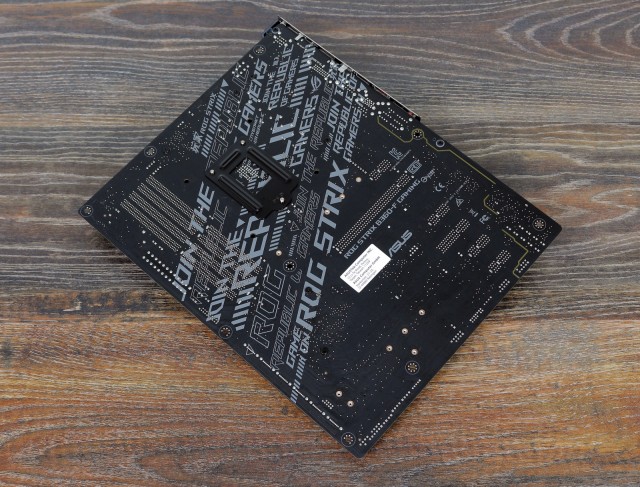

На зворотному боці друкованої плати увагу привертає опорна пластина процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ASUS ROG STRIX B360-F GAMING

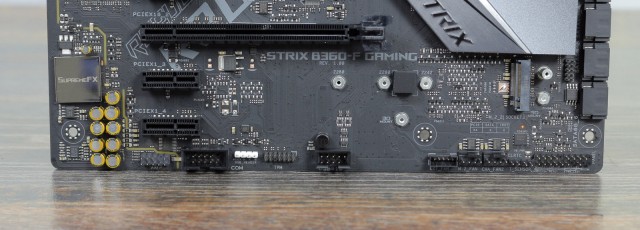

Велика частина елементів за традицією згрупована внизу материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, роз'єм світлодіодної стрічки, джампер скидання CMOS, а також колодку підключення фронтальної панелі.

Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка двох внутрішніх і чотирьох зовнішніх USB 2.0.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

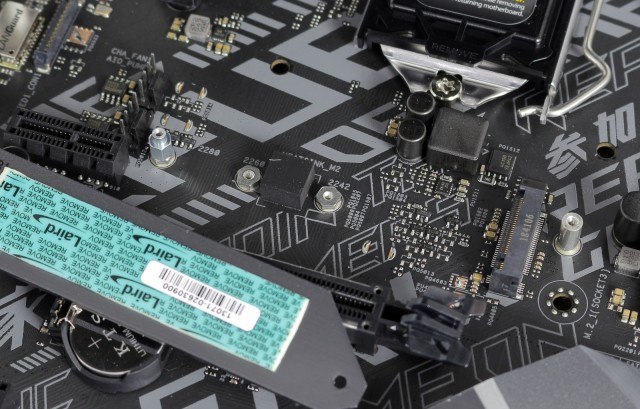

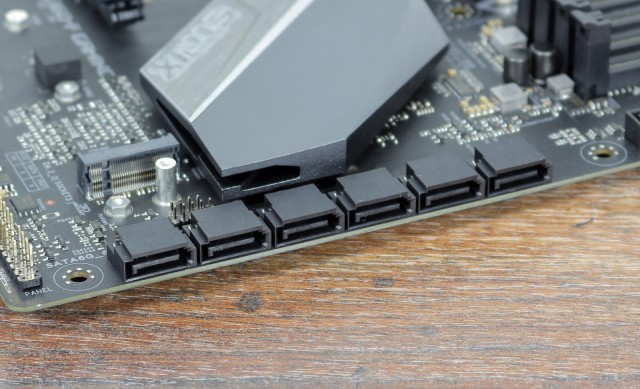

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. За традицією є низка обмежень з одночасної роботи інтерфейсів:

  • слот M.2 Socket 3 («M.2_1») ділить пропускну здатність із портом SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA-накопичувача;
  • слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним зі слотів PCI Express 3.0 x1 (PCIEX1_4).

ASUS ROG STRIX B360-F GAMING

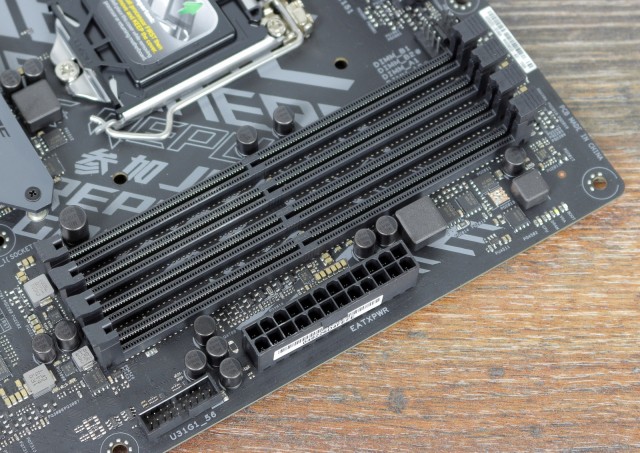

Системна плата ROG STRIX B360-F GAMING оснащена чотирма DIMM-слотами для монтажу модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 3.1 Gen 1.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

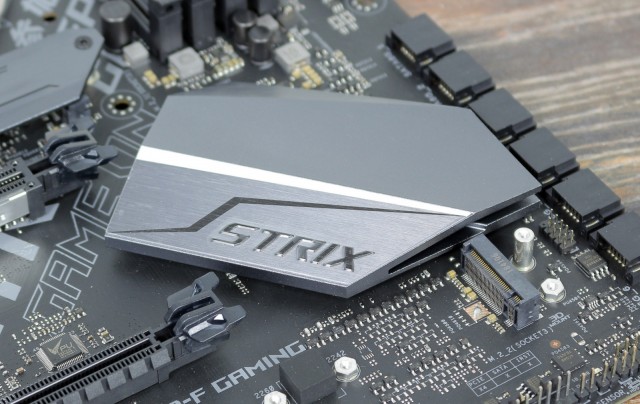

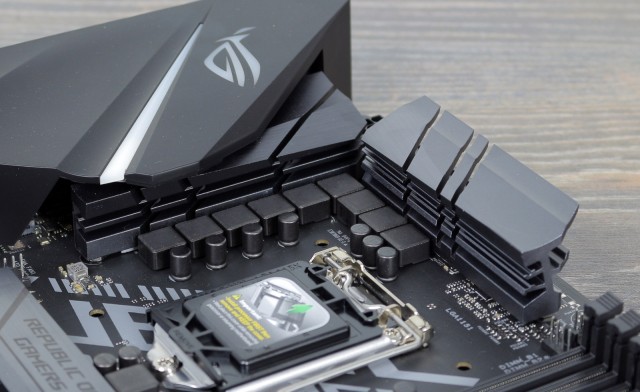

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B360, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 37°C;
  • радіатор охолодження елементів підсистеми живлення процесора -57°C;
  • дроселі - 63°C.

Завдяки наявності радіаторів проблем із перегрівом не буде. Та й відсутність можливості розгону знижує ризик перегріву. Але про хорошу вентиляцію в корпусі все ж забувати не слід.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

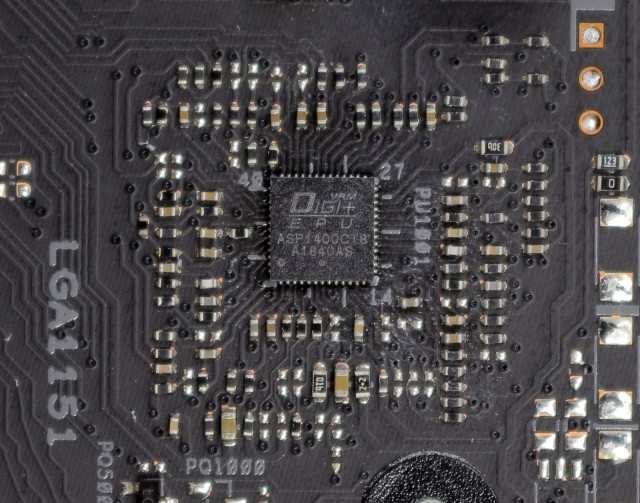

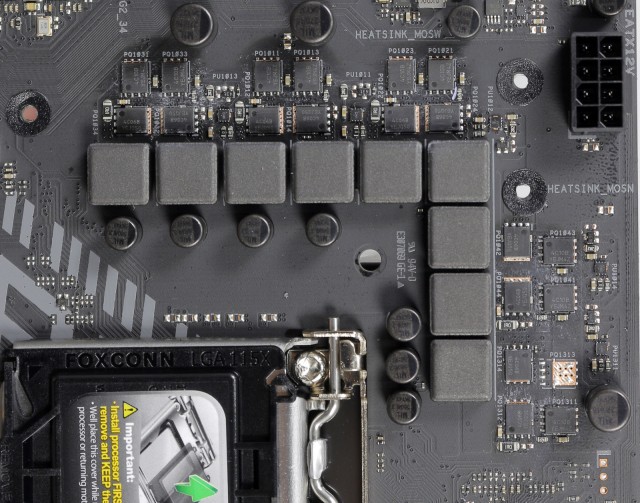

Живлення процесора здійснюється по 8+1-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. У ролі ШІМ-контролера використовується мікросхема ASP1400CTB.

ASUS ROG STRIX B360-F GAMING

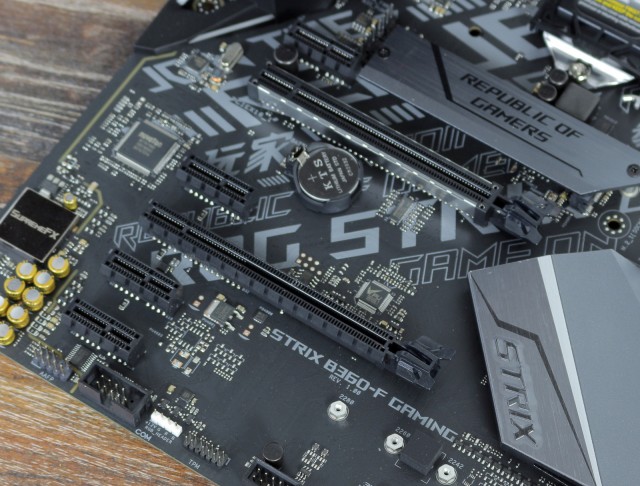

Для розширення функціональності материнської плати ASUS ROG STRIX B360-F GAMING є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режимі х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Оскільки чіпсет Intel B360 не підтримує розподіл ліній між слотами PCI Express 3.0 x16, то до процесора підключений тільки верхній роз'єм. Пропускна здатність другого обмежена чотирма чіпсетними лініями. У вас є можливість встановити дві відеокарти в режимі AMD CrossFireX, однак схема їх роботи (х16 + х4) не дозволить повною мірою розкрити потенціал подібної зв'язки.

Також присутнє обмеження щодо одночасного використання слотів розширення: слот PCI Express 3.0 x16 (х4) ділить пропускну здатність із двома PCI Express 3.0 x1 («PCIe x1_1» і «PCIe x1_2»), і за замовчуванням він працює в режимі x2.
