Огляд материнської плати ASUS ROG STRIX B350-I GAMING: усе ще актуальна?
25-04-2019
Влітку минулого року було представлено друге покоління процесорів AMD Ryzen разом з супутньою лінійкою чіпсетів AMD 400-ї серії. А вже зовсім скоро ми побачимо третє покоління як CPU, так і чіпсетів для платформи Socket AM4. Проте на ринку все ще залишається значна кількість материнських плат на базі набору системної логіки AMD 300-ї серії, які доступні за дуже приємними цінами.
Сьогодні у нас на тестуванні знаходиться флагманська материнська плата компанії ASUS формату Mini-ITX зразка 2017 року на чіпсеті AMD B350 - ASUS ROG STRIX B350-I GAMING. Перш ніж переходити до її огляду, нагадаємо, що різниця між AMD B450 і AMD B350 для більшості користувачів буде несуттєвою. Оновлений чіпсет вміє краще працювати з розгоном, має менше енергоспоживання і підтримку StoreMI. Отже, давайте поглянемо на характеристики тестованої моделі.
Специфікація
Модель |
ASUS ROG STRIX B350-I GAMING |
Чіпсет |
AMD B350 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega / 7-е покоління A-серії / Athlon X4 |
Підтримка пам'яті |
2 x DIMM- слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3600 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon) |
Слоти розширення |
1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega / x4 для AMD Athlon з графікою Radeon Vega) |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD Athlon)) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 2.0 x4) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Intel WGI211-AT (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac |
Bluetooth |
Bluetooth 4.2 |
Звукова підсистема |
8-канальна за дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 x роз'єм підключення водоблоку СВО (4-контактний) 1 x роз'єми підключення системних вентиляторів (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x RJ45 4 x USB 3.1 Gen 1 2 x USB 3.1 Gen 2 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 1 x USB 2.0 |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0 |
Форм-фактор |
Mini-ITX 170 х 170 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація

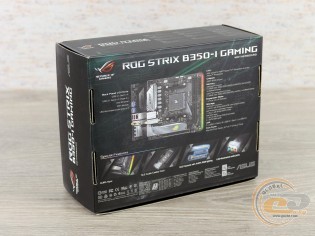

Материнська плата постачається в досить великій картонній упаковці з якісною кольоровою поліграфією і відмінним інформаційним наповненням. Вона дозволяє оцінити основні можливості ASUS ROG STRIX B350-I GAMING і її характеристики.

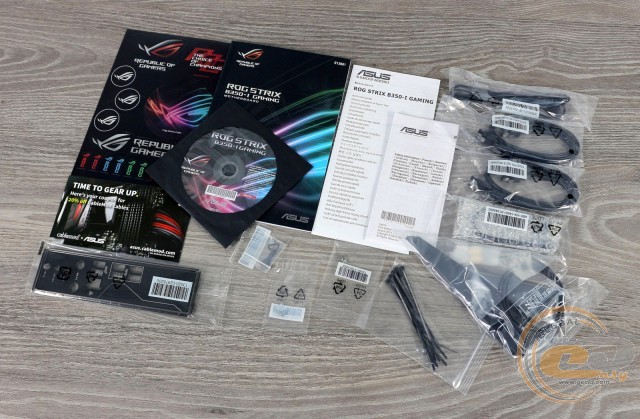

У коробці ми виявили набір аксесуарів:
- чотири кабелі SATA;
- два набори винятково для M.2-накопичувачів;
- подовжувач для підключення фронтальної панелі корпуса ПК;
- набір маркувальних наклейок;
- набір наклейок ROG;
- комбіновану антену Wi-Fi і Bluetooth;
- набір стяжок;
- кабель підключення світлодіодної стрічки.
Дизайн і особливості плати

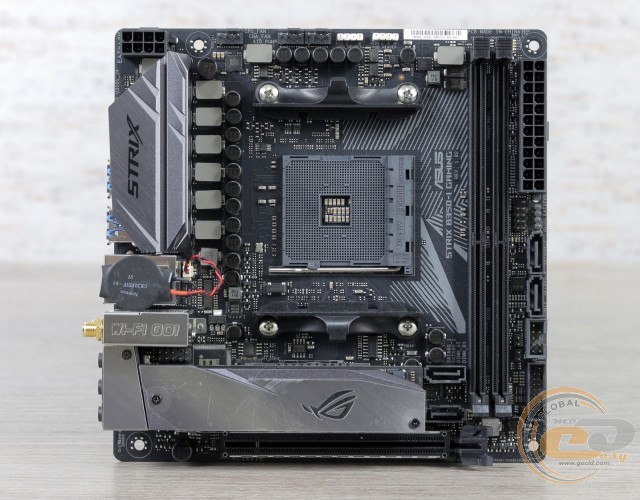

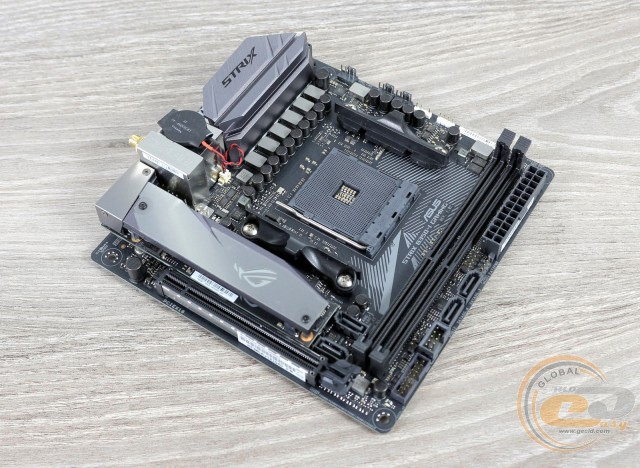

ASUS ROG STRIX B350-I GAMING виконана на друкованій платі чорного кольору в форматі Mini-ITX. Її стильне і суворе оформлення напевно сподобається багатьом користувачам. Компонування всіх набортних елементів у повній мірі відповідає компактному форм-фактору друкованої плати.

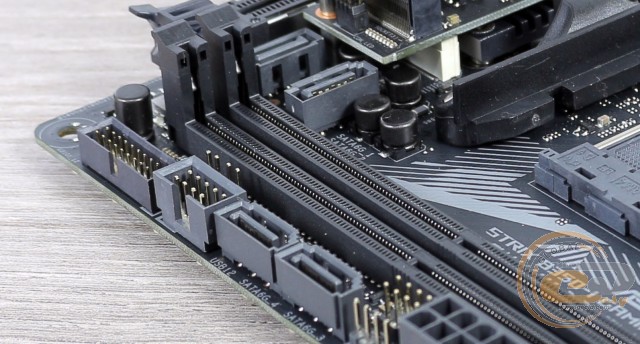

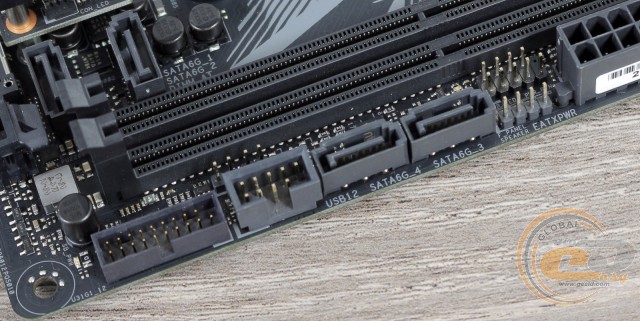

У плані зручності складання системи можна причепитися лише до розташування двох із чотирьох портів SATA: підключати до них накопичувачі буде незручно в разі встановлення габаритної системи охолодження і модулів пам'яті з високими радіаторами.

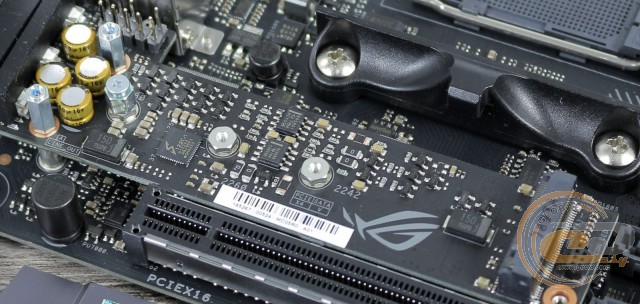

Зате порадували DIMM-слоти з засувками з одного боку і сріблястий радіатор в нижній частині. Він накриває встановлену комбіновану плату, на якій розпаяна звукова підсистема і один з двох слотів M.2. Під ними знаходиться чіпсетний радіатор.

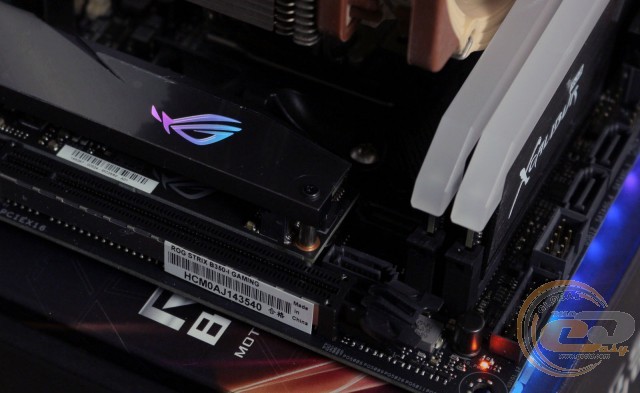

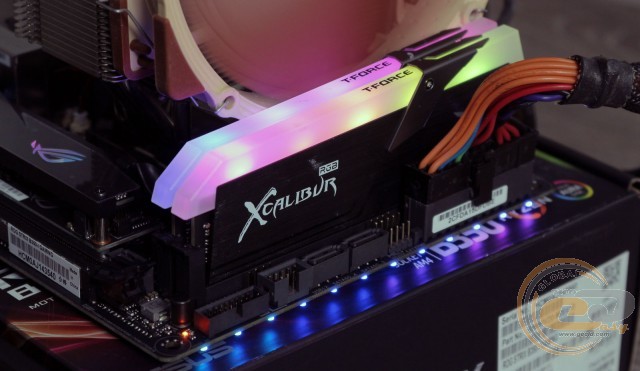

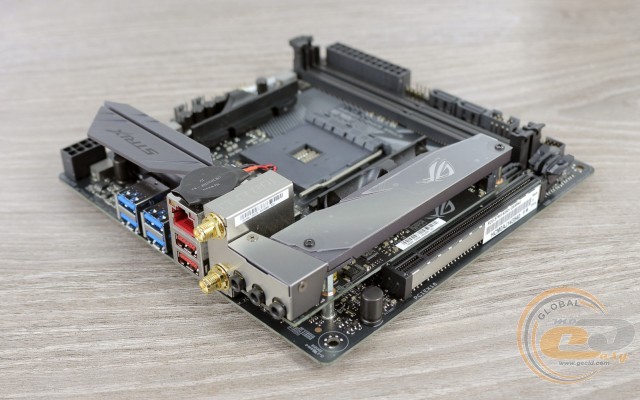

Любителі ілюмінації гідно оцінять LED-підсвічування. Воно вбудоване в радіатор охолодження M.2-накопичувача і в правий край друкованої плати, де розпаяні дванадцять світлодіодів. Її роботу можна синхронізувати з іншими комплектуючими і світлодіодними стрічками завдяки ASUS AURA Sync. До слова, ASUS ROG STRIX B350-I GAMING оснащена відразу двома колодками для підключення світлодіодних стрічок.

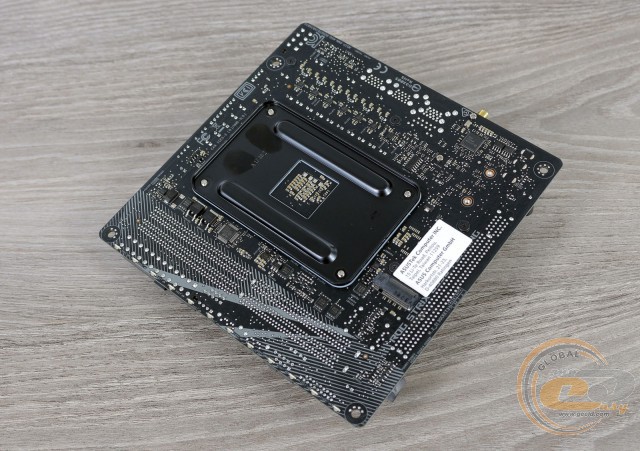

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єму, один з двох слотів M.2, мережевий контролер і низка елементів підсистеми живлення процесора. Тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

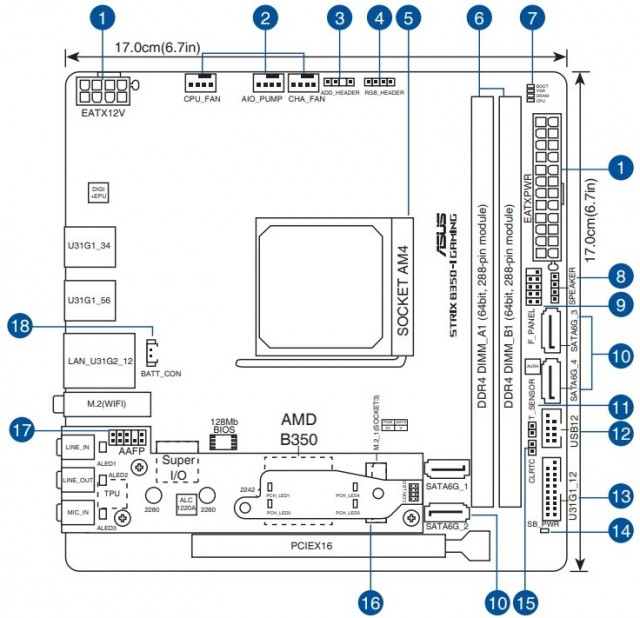

Більшість роз'ємів зосереджено на правій боковині друкованої плати. Тут знаходяться: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і дві колодки для виносних панелей з портами USB.
Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: чотири зовнішніх і два внутрішніх.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD A / AMD Athlon інтерфейс M.2 на платі розширення підтримує встановлення тільки SATA-накопичувачів.

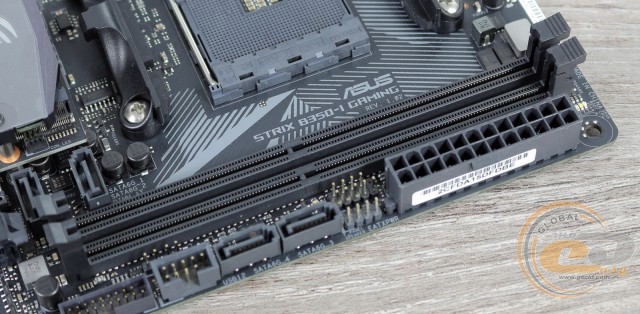

ASUS ROG STRIX B350-I GAMING обладнана двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3600 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

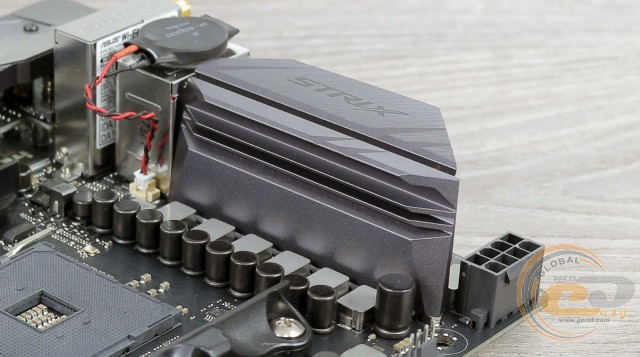

Система охолодження складається з двох алюмінієвих радіаторів. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 50°C (при розгоні - 52°C);
- радіатор охолодження елементів підсистеми живлення - 46,4°C (при розгоні - 49°C);
- дроселі підсистеми живлення - 56°C (при розгоні - 60°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

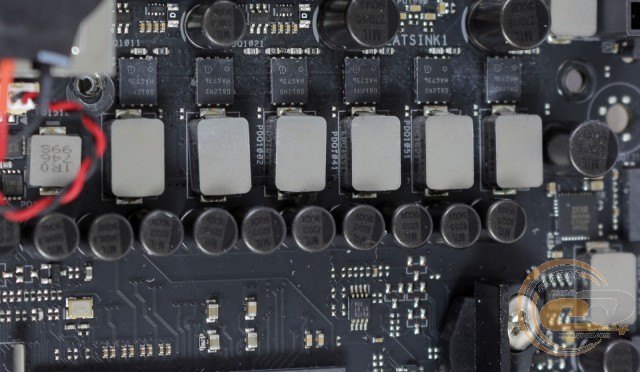

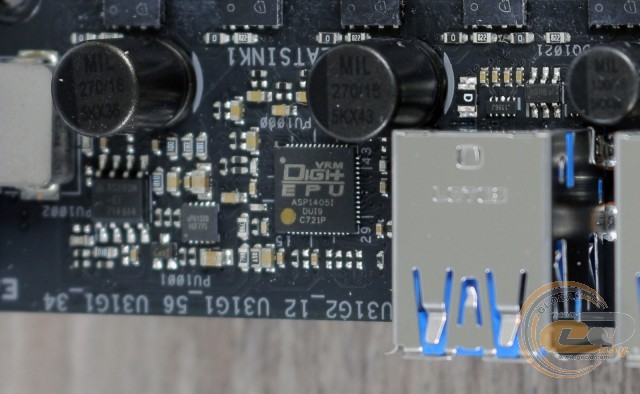

Живлення процесора здійснюється по 6-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі і МОП-транзистори Infineon BSG0812ND. Перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи.

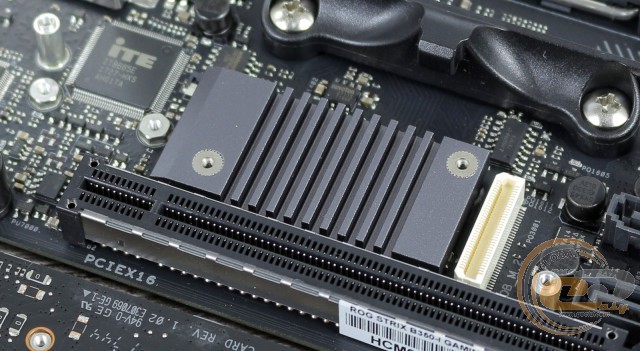

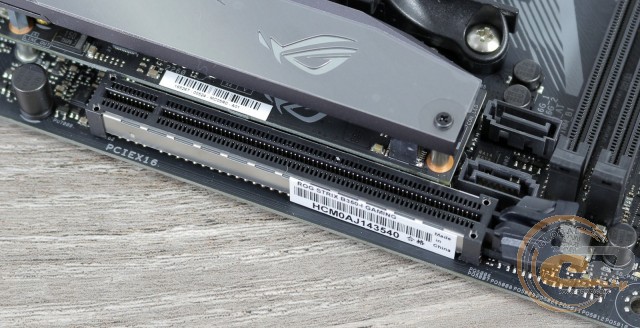

За традицією для формату Mini-ITX, можливості розширення функціональності материнської плати представлені тільки одним слотом PCI Express 3.0 x16, який може похвалитися посиленою конструкцією.

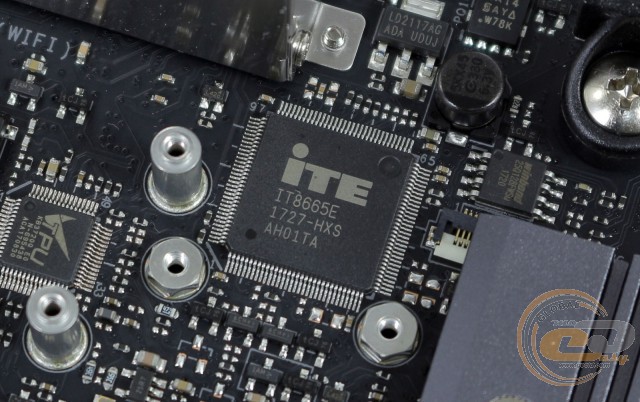

Можливості Multi I/O покладені на мікросхему ITE IT8665E. Вона управляє роботою вентиляторів і забезпечує моніторинг.

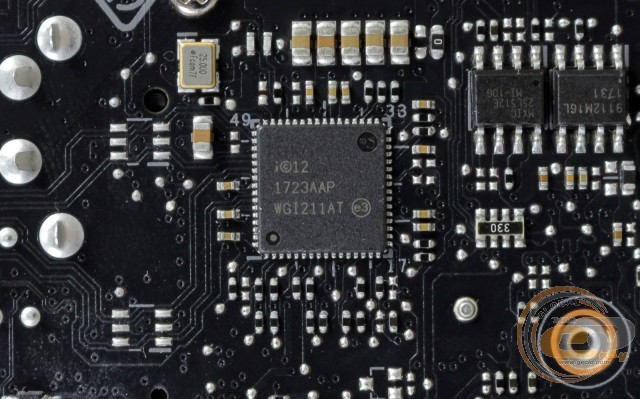

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

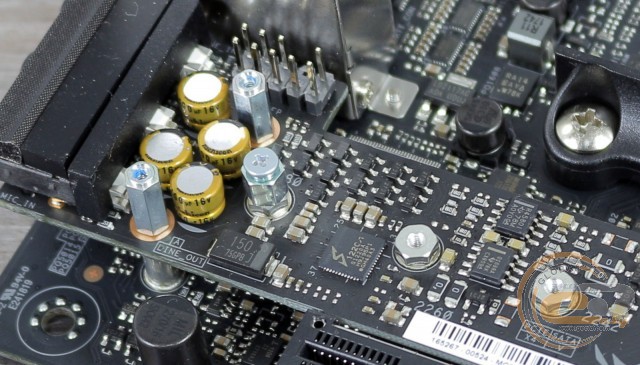

Попередньо на комплектній платі аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку. Він забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для реалізації максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також виділимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювачів TI RC4580 і OPA1688.

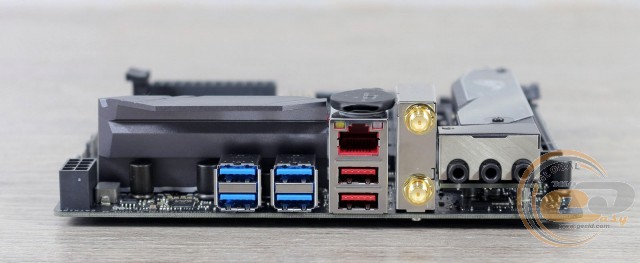

На інтерфейсну панель виведені порти:
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 3 x аудіопорти;
Головною перевагою даної конфігурації є підтримка двосмугового (2,4 і 5 ГГц) модуля 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.2. Додатково відзначимо наявність пари USB 3.1 Gen 2. А ось відеоінтерфейсів немає, тому дискретну відеокарту доведеться використовувати в обов'язковому порядку.
Можливості організації охолодження всередині системного корпуса у ASUS ROG STRIX B350-I GAMING цілком гідні для компактного формату. Є три 4-контактних роз'єми для підключення вентиляторів, один з яких слугує для системи охолодження CPU, один призначений для підключення водоблоку СВО, а третій використовуються для системного пропелера.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін основних вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону
Скориставшись функцією автоматичного розгону, ми підняли частоту процесора AMD Ryzen 7 2700X до 4079 МГц при напрузі 1,406 В. Під час стрес-тесту він нагрівався до 58°С при критичній температурі 85°С, тому ніяких проблем зі стабільністю роботи не було.

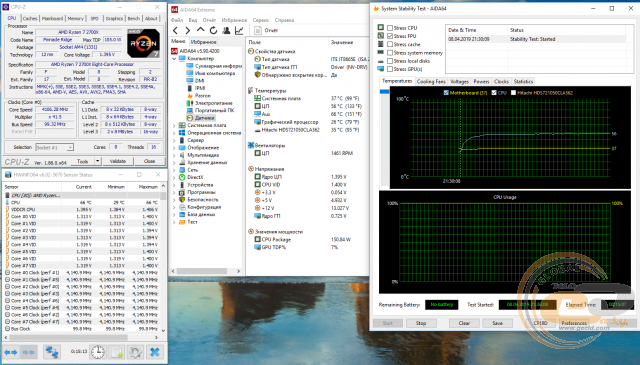

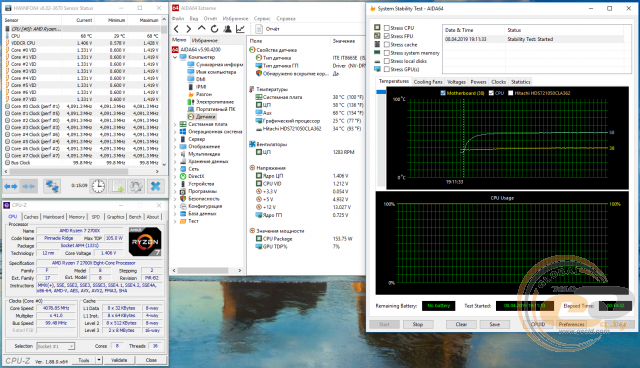

У ручному режимі вдалося підвищити частоту процесора до 4106 МГц при напрузі 1,395 В. Для цього в BIOS ми виставили множник 41 і напруга 1,4 В. Стрес-тест знову пройшов без проблем, а ядра нагрівалися до 56°С.

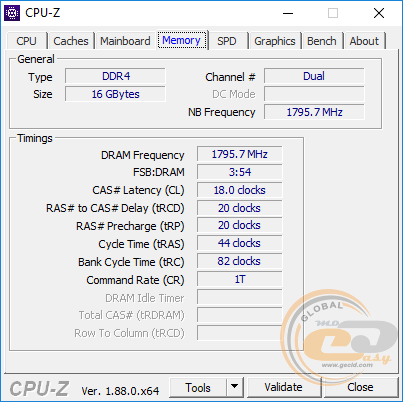

Модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на швидкості DDR4-3600 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS ROG STRIX B350-I GAMING використовувалося обладнання:
Процесор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Відеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Жорсткий диск |
Western Digital Purple (WD10PURX, 1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

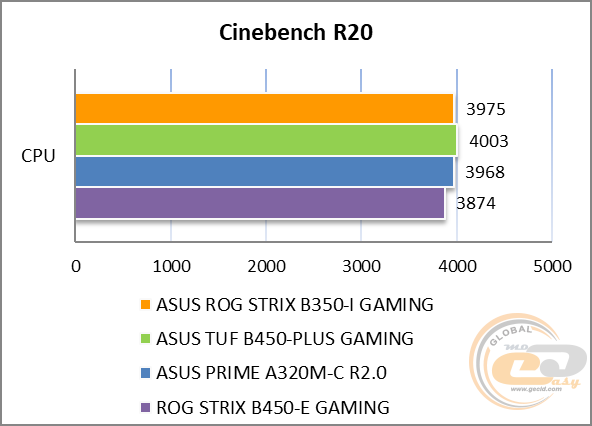

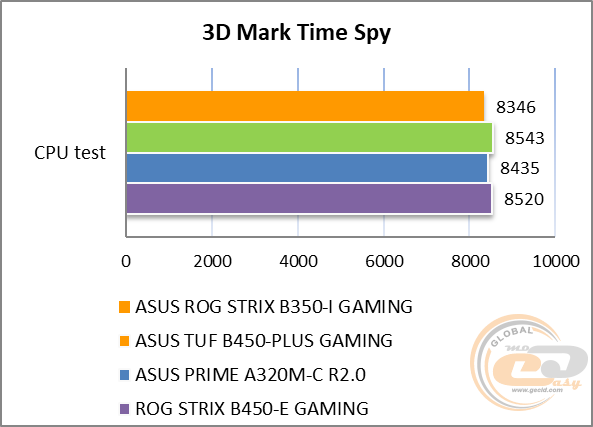

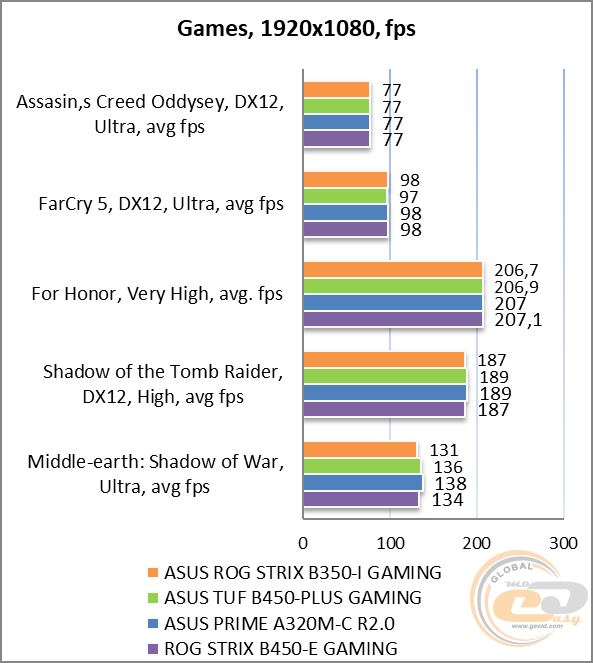

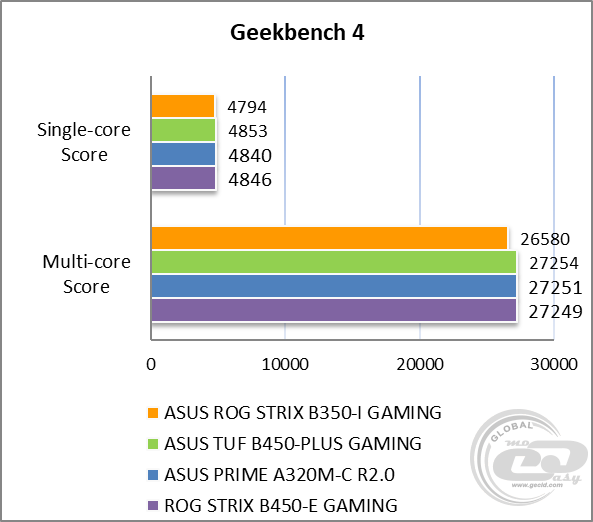

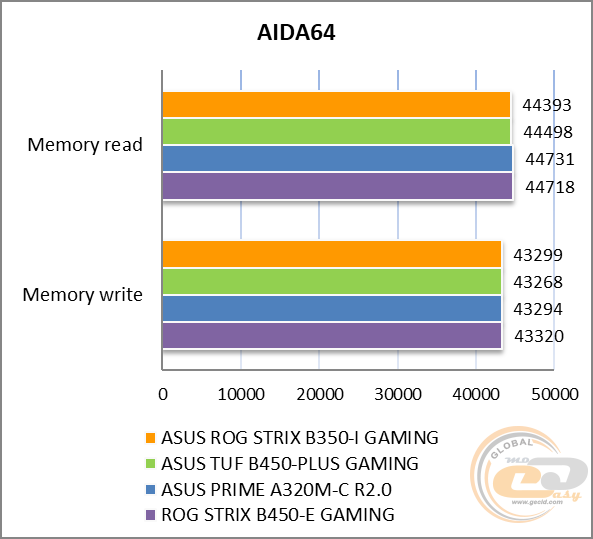

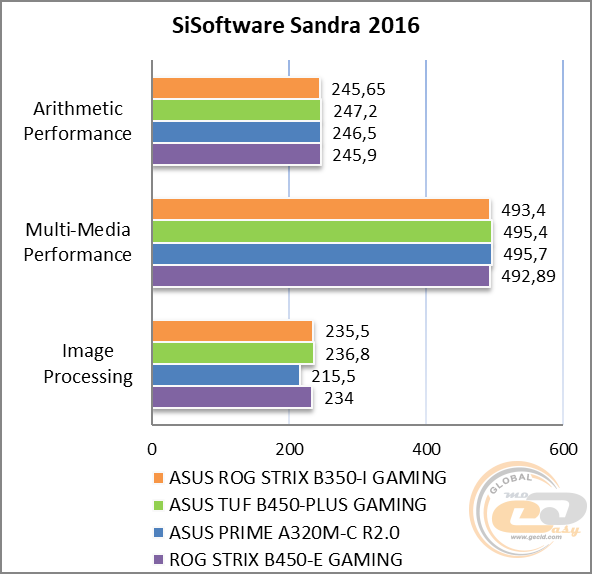

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1220
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
-0.02, -0.09 |
Відмінно |
Рівень шуму, дБ (А) |
-94.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
94.5 |
Дуже добре |
Гармонійні викривлення, % |
0.00103 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-84.4 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.030 |
Добре |
Взаємопроникнення каналів, дБ |
-88.9 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
-0.02, -0.09 |
Відмінно |
Рівень шуму, дБ (А) |
-104.8 |
Відмінно |
Динамічний діапазон, дБ (А) |
107.8 |
Відмінно |
Гармонійні викривлення, % |
0.00126 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-86.4 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00740 |
Відмінно |
Взаємопроникнення каналів, дБ |
-88.9 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00823 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей, про які ми розповідали раніше, демонструє дуже хорошу якість звуку. Для більшості користувачів цього буде більш ніж достатньо для повсякденного використання.
Підсумки
Незважаючи на свій дворічний вік, материнська плата ASUS ROG STRIX B350-I GAMING усе ще залишається цікавою пропозицією для любителів збірки ультракомпактних систем формату Mini-ITX.
В її арсеналі ви не знайдете підтримки USB Type-C, проте це єдиний фактор, який видає в ній не найсучасніше рішення. В іншому ж її ТТХ влаштують більшість користувачів завдяки хорошим можливостям по підключенню накопичувачів, відмінною звуковою підсистемою, підтримки USB 3.1 Gen 2 і всіх необхідних мережевих інтерфейсів, розгону і цілого розсипу фірмових технологій від ASUS.
Поскаржитися можна лише на відсутність відеовиходів, що не дозволить вам зібрати систему без дискретної відеокарти, і на малу кількість 3,5-мм аудіопорти, що зробить незручним підключення багатоканальної акустики.
У результаті ASUS ROG STRIX B350-I GAMING є гідним варіантом для збірки нового ПК, а нестача деяких сучасних можливостей компенсується приємною ціною. Завдяки найновішого BIOS ви зможете встановити на неї процесори AMD Ryzen другого покоління. Швидше за все, з'явиться прошивка і для нових 7-нм чіпів Ryzen 3000, тому плата все ще залишається актуальною.
Переваги:
- 6-фазна підсистема живлення з якісною елементною базою;
- приємний і продуманий дизайн;
- використання гігабітного мережевого контролера Intel з можливістю пріорітизації мережевого трафіку;
- наявність підсвічування ASUS AURA Sync;
- підтримка портів USB 3.1 Gen 2;
- пара інтерфейсів M.2;
- підтримка бездротових інтерфейсів Wi-Fi і Bluetooth;
- розширений комплект постачання;
- хороші можливості з автоматичного і ручного розгону;
- якісна звукова підсистема;
- підтримка низки корисних фірмових технологій.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
