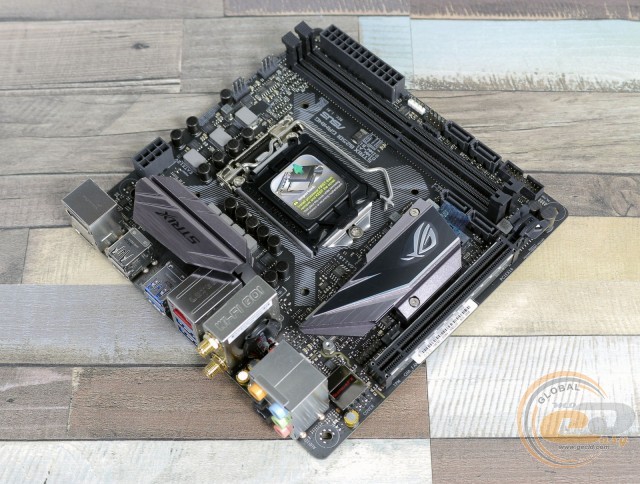

Огляд і тестування материнської плати ROG STRIX B250I GAMING: для прихильників Mini-ITX

10-04-2018

ROG STRIX B250I GAMING

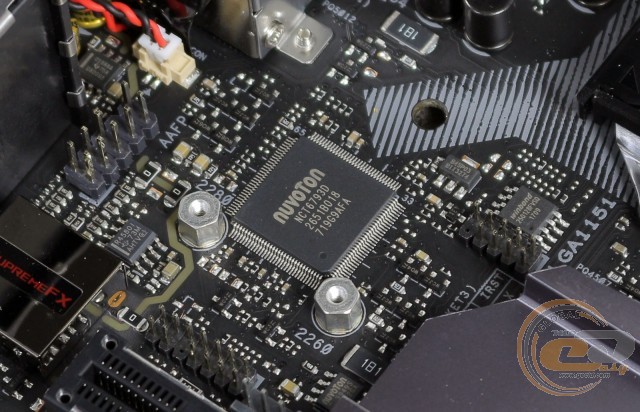

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка управляє роботою вентиляторів і забезпечує моніторинг.

ROG STRIX B250I GAMING

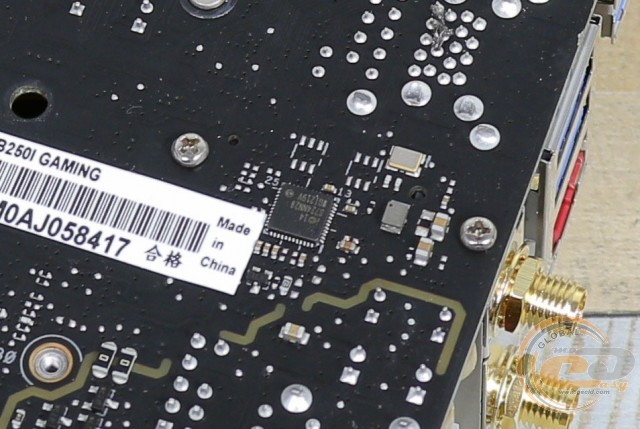

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе здійснити фірмова утиліта GameFirst IV.

ROG STRIX B250I GAMING

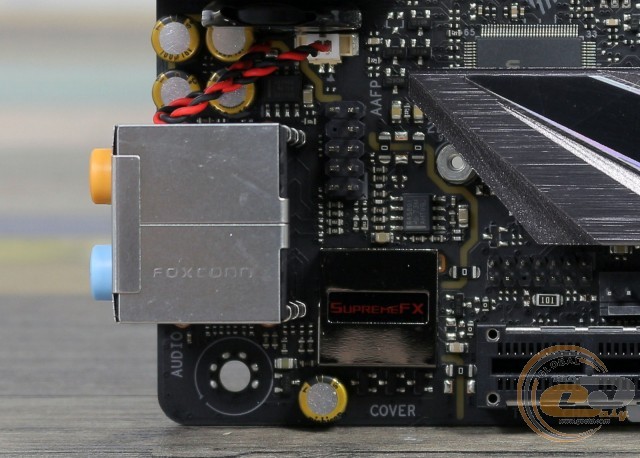

Аудіопідсистема з дизайном ROG SupremeFX на основі кодека Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ROG STRIX B250I GAMING

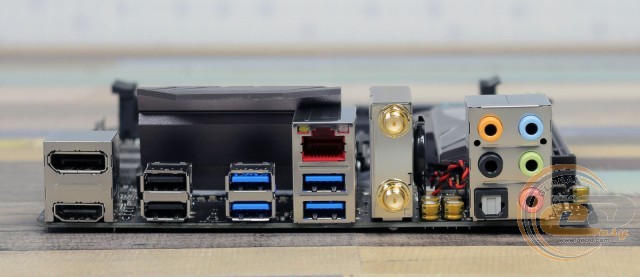

Інтерфейсна панель моделі ROG STRIX B250I GAMING має такі порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x роз'єми підключення комбінованої антени Wi-Fi і Bluetooth;
  • 5 x аудіопортів.

Безсумнівно, головною перевагою даної конфігурації є підтримка двосмугового модуля 802.11a/b/ g/n/ac Wi-Fi і Bluetooth 4.1. Він забезпечує роботу мережі Wi-Fi на швидкості до 867 Мбіт/с. Додатково зазначимо достатню кількість портів USB, а також зручне підключення багатоканальної акустики.

ROG STRIX B250I GAMING

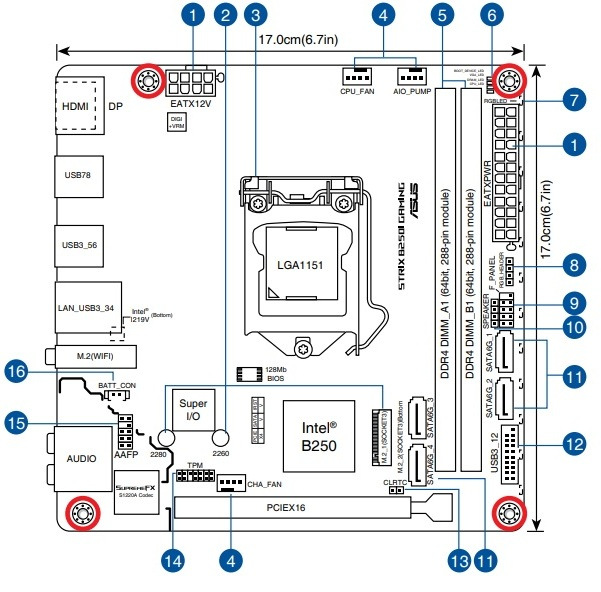

Можливості організації охолодження всередині системного корпуса у ASUS ROG STRIX B250I GAMING цілком стандартні для формату Mini-ITX. У наявності три 4-контактних роз'єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, другий призначений для підключення водоблоку СВО, тоді як третій відведений для системної вертушки.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально конфігурувати системі, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG STRIX B250I GAMING

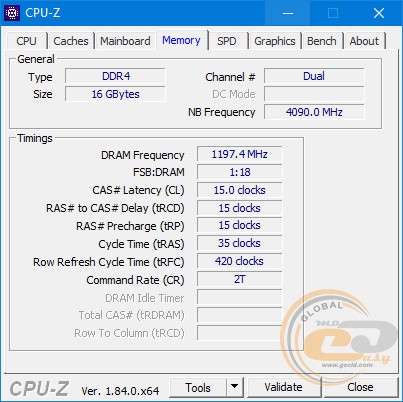

Можливості розгону процесора і ОЗП на материнській платі відсутні. Тестові модулі оперативної пам'яті вдалося запустити на максимально заявленій частоті DDR4-2400 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX B250I GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

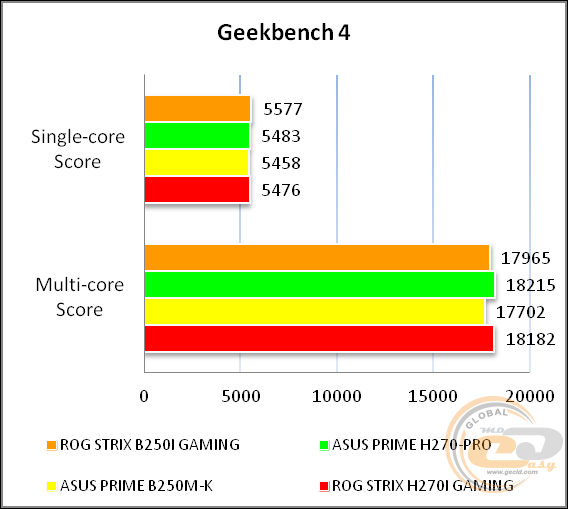

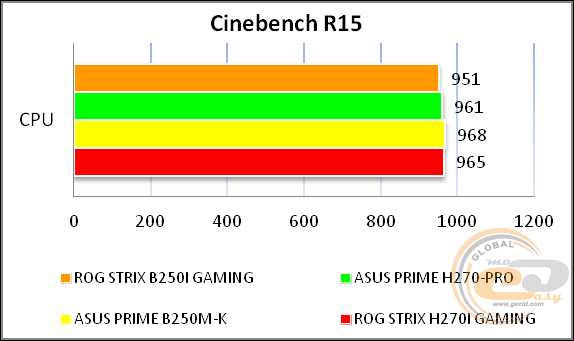

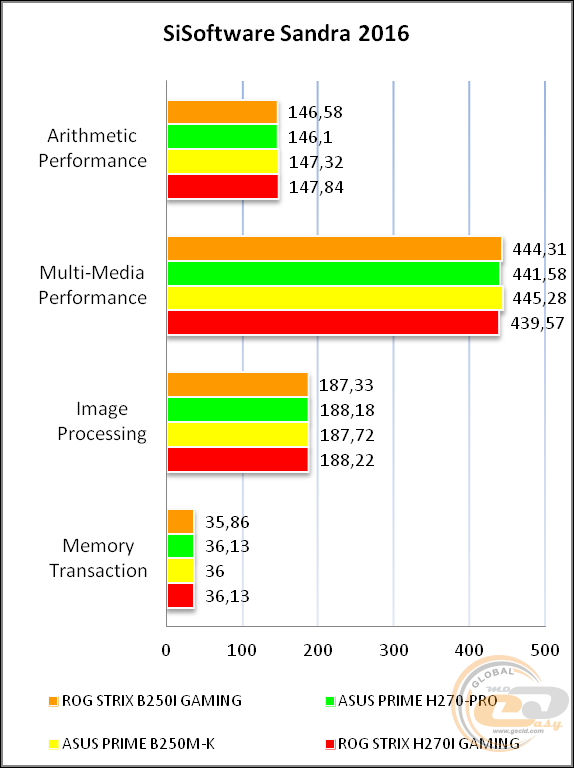

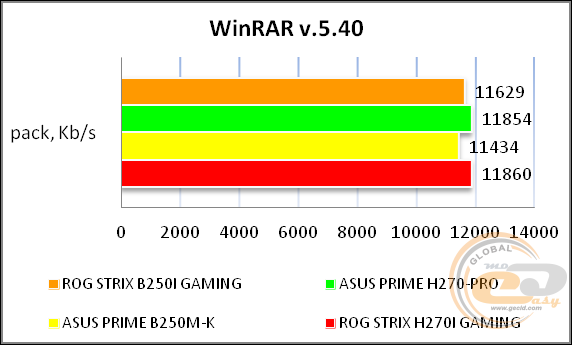

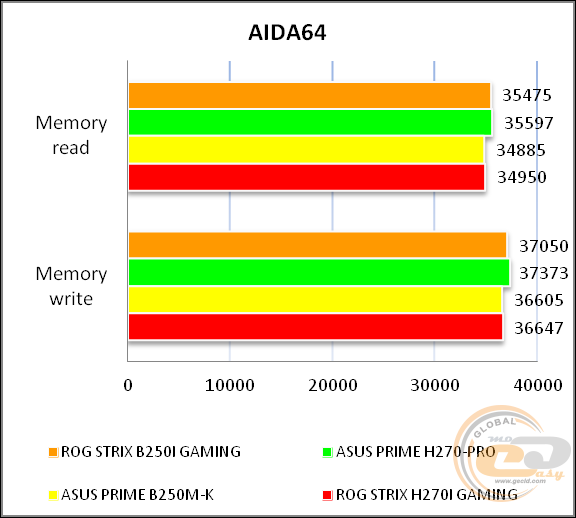

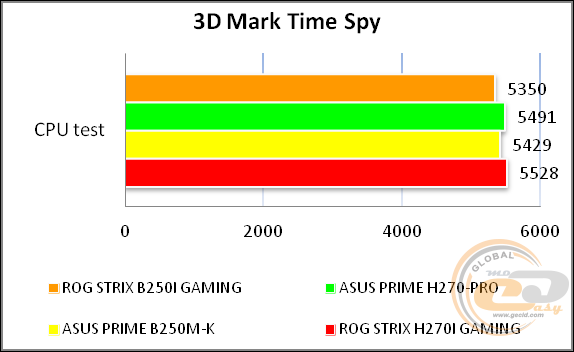

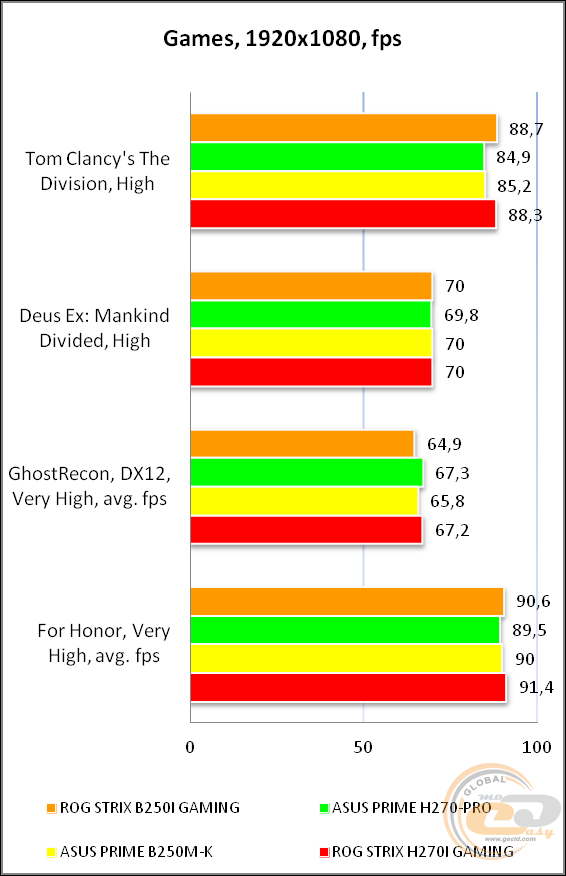

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-91.4

Дуже добре

Динамічний діапазон, дБ (А)

91.2

Дуже добре

Гармонійні викривлення, %

0.0026

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.4

Добре

Інтермодуляційні викривлення + шум, %

0.0086

Дуже добре

Взаємопроникнення каналів, дБ

-90.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0089

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-105.4

Відмінно

Динамічний діапазон, дБ (А)

111.8

Відмінно

Гармонійні викривлення, %

0.0026

Відмінно

Гармонійні викривлення + шум, дБ(A)

-88.4

Добре

Інтермодуляційні викривлення + шум, %

0.0037

Відмінно

Взаємопроникнення каналів, дБ

-94.4

Відмінно

Інтермодуляції на 10 кГц, %

0.0036

Відмінно

Загальна оцінка



Дуже добре

Як і очікувалося, звукова підсистема на основі флагманського кодека Realtek ALC S1220A забезпечує відмінну якість відтворення аудіо, яке задовольнить більшість користувачів.

Висновки

ROG STRIX B250I GAMING

Завдяки відмінному оснащенню і відносно невисокій вартості ROG STRIX B250I GAMING є досить привабливим придбанням для бажаючих зібрати компактну систему формату Mini-ITX з одним з процесорів шостого або сьомого покоління Intel Core для платформи Socket LGA1151. Серед основних її переваг хочеться виділити підтримку бездротових інтерфейсів, приємне LED-підсвічування, хороші можливості організації дискової підсистеми, наявність радіатора для одного з M.2-накопичувачів і, звичайно ж, флагманську звукову підсистему.

До особливостей ж можна віднести тільки відсутність можливостей з розгону процесора і оперативної пам'яті, що характерно для всіх плат на Intel B250.

У підсумку, якщо ви вирішили трохи заощадити і обійтися без процесорів лінійки Intel Coffee Lake, вибір в якості основи ROG STRIX B250I GAMING буде цілком виправданим.

Переваги:

  • надійна цифрова підсистема живлення з якісною елементною базою;
  • великі можливості щодо організації дискової підсистеми;
  • присутність інтегрованого двосмугового модуля Wi-Fi + Bluetooth;
  • використання гігабітного LAN-контролера від Intel з можливістю пріоритизації трафіку;
  • хороше компонування інтерфейсної панелі;
  • флагманська звукова підсистема;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • відсутність можливості розгону пам'яті і процесора.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUSIntel, KingstonPhilips і Seasonic за надане для тестового стенда обладнання.
