Огляд материнської плати ASUS ROG MAXIMUS Z690 HERO: для п'яти швидкісних SSD

28-12-2021

Вибір основи для збірки нової ігрової системи високого рівня – справа дуже непроста, адже якщо ви готові витратити значну суму на покупку материнської плати, то у вашому розпорядженні буде величезна кількість пропозицій. У високому ціновому діапазоні йдеться не тільки про функціональні можливості, а й про додаткові фішки на кшталт розширеної комплектації, наявність керуючих елементів на друкованій платі та інші приємні бонуси від виробника.

ASUS ROG MAXIMUS Z690 HERO

ASUS ROG MAXIMUS Z690 HERO, про яку ми поговоримо сьогодні, є саме такою моделлю. Крім відмінних функціональних можливостей, вона привертає увагу цікавою комплектацією, посиленою підсистемою живлення, додатковим роз'ємом живлення ATX та іншими цікавими особливостями.

Специфікація

Модель

ASUS ROG MAXIMUS Z690 HERO

Чіпсет

Intel Z690

Процесорний роз'єм

Socket LGA1700

Підтримувані процесори

Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron 12-го поколінь для платформи Socket LGA1700

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR5-6400+ МГц

Слоти розширення

2 x PCI Express 5.0 x16 (x16 / x8+x8)

1 x PCI Express 4.0 x16 (х4)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242 – 2280; SATA и PCIe 4.0 x4) (M2_3)

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0/5.0 x4) (Hyper M2_1)

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0/5.0 x4) (Hyper M2_2)

6 x SATA 6 Гбіт/с

SATA RAID 0/1/5/10

NVMe RAID 0/1/5

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6E (802.11a/b/g/n/ac/ax)

Bluetooth

Bluetooth 5.2

Звукова підсистема

8-канальний Realtek ALC4082 з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 6-контактний роз'єм живлення PCIe

2 x 8-контактних роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єм підключення водоблоків СВО (4-контактний)

4 x роз'єм підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

2 x Thunderbolt 4 (USB Type-C)

1 x USB 3.2 Gen 2 Type-C

6 x USB 3.2 Gen 2 Type-A

2 x USB 2.0 Type-A

1 x HDMI

1 x RJ-45

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Скидання CMOS»

Внутрішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305x244 мм)

Сайт виробника

ASUS

Нові версії BIOS та драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG MAXIMUS Z690 HERO ASUS ROG MAXIMUS Z690 HERO

Материнська плата постачається у картонній коробці, оформленій у чорно-червоних кольорах. На її боковинах можна знайти технічні характеристики та опис деяких цікавих рис новинки.

ASUS ROG MAXIMUS Z690 HERO

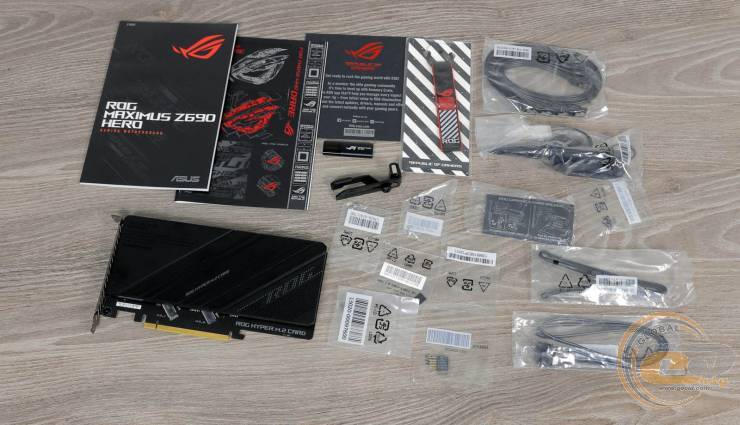

Комплект постачання повністю відповідає високому рівню моделі і, крім звичного диска з ПЗ та набору паперової документації, містить:

  • чотири SATA-шлейфи;
  • USB-накопичувач з драйверами та утилітами;
  • плату розширення Hyper M.2;
  • набір кріплень для M.2-накопичувачів;
  • ASUS Q-Connector;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • брелок;
  • комбіновану антену;
  • кронштейн для відеокарти;
  • кабелі підключення світлодіодних стрічок.

ASUS ROG MAXIMUS Z690 HERO

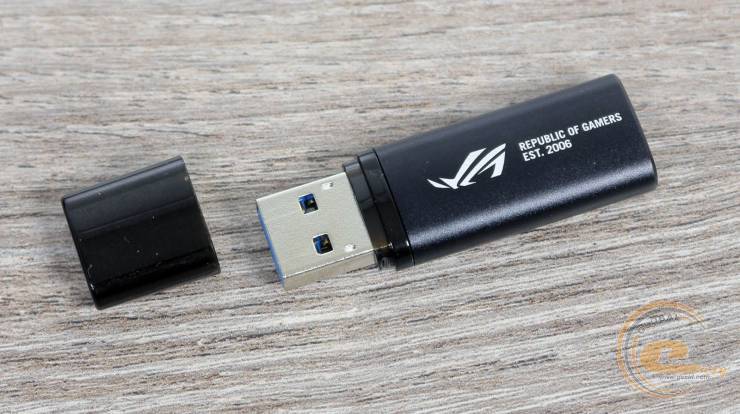

Докладніше зупинимося на нестандартних аксесуарах у комплекті, і для початку виділимо приємний бонус у вигляді флеш-накопичувача об'ємом 32 ГБ з набором драйверів та утиліт для материнської плати. Флешка оснащена інтерфейсом USB 3.0 і виконана в компактному пластиковому корпусі з пластиковим напівпрозорим ковпачком.

ASUS ROG MAXIMUS Z690 HERO

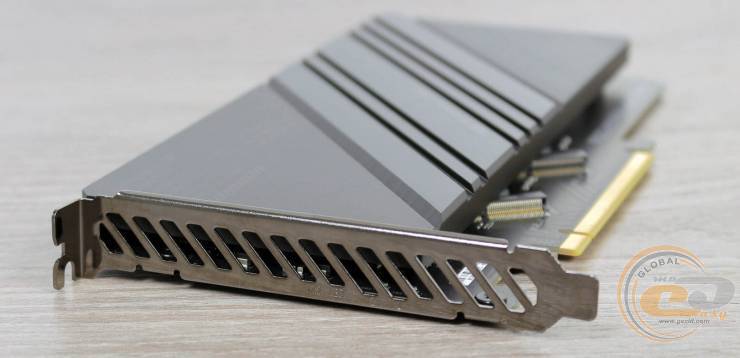

У свою чергу, плата розширення Hyper M.2 слугують для реалізації двох додаткових роз'ємів M.2 Socket 3 з інтерфейсами PCIe 4.0/5.0 x4. Усередину помістяться накопичувачі формату M.2 2242 - 22110. Є масивний радіатор для відведення тепла, тому ця плата відмінно підійде для встановлення швидких SSD.

Дизайн та особливості плати

ASUS ROG MAXIMUS Z690 HERO

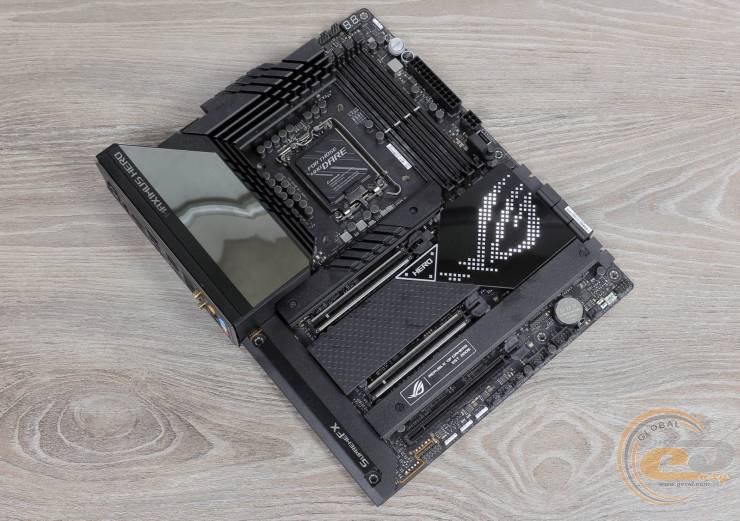

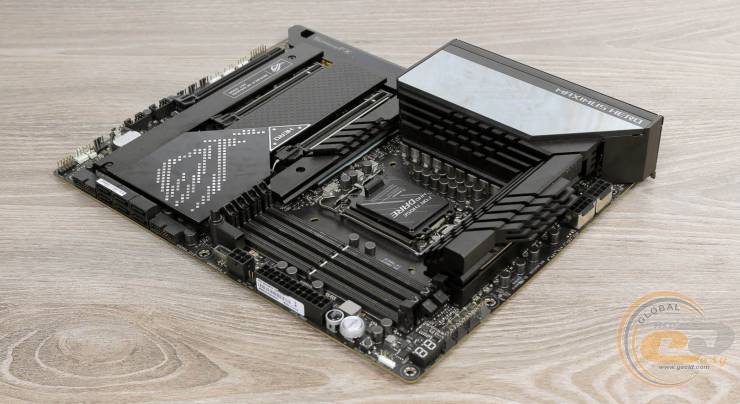

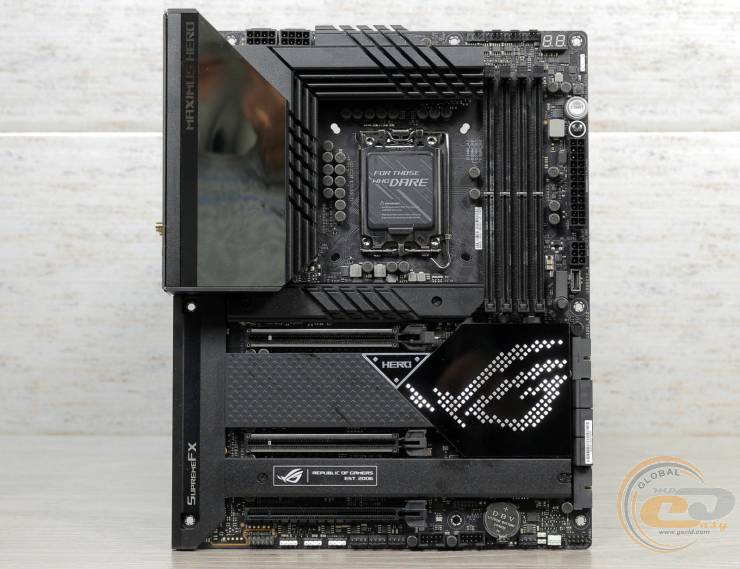

Новинка є яскравим представником серії ROG MAXIMUS зі стильним та суворим дизайном. Він напевно припаде до душі для більшості користувачів завдяки стриманій гамі кольору та цікавому оформленню.

Крім приємного зовнішнього вигляду, ASUS ROG MAXIMUS Z690 HERO може похвалитися захисним кожухом, попередньо заглушкою інтерфейсної панелі, посиленими слотами для відеокарт і радіаторами охолодження для M.2 SSD.

ASUS ROG MAXIMUS Z690 HERO

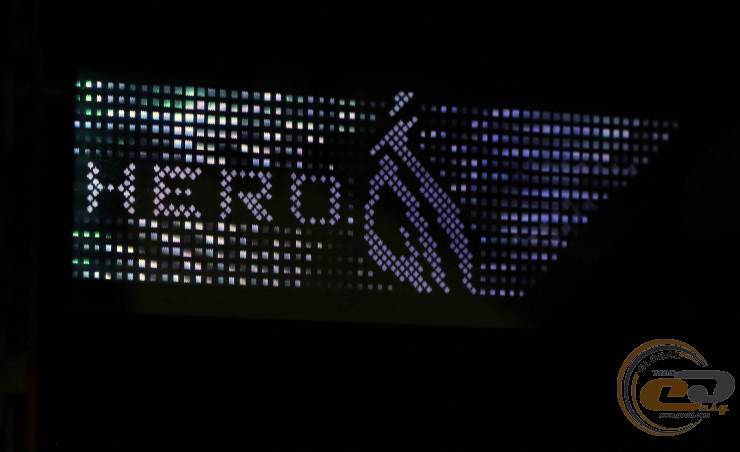

LED-підсвічування ASUS AURA Sync має лише одну зону – кожух над інтерфейсною панеллю. Також є чотири колодки для світлодіодних стрічок або підсвічування інших комплектуючих, наприклад, системи охолодження процесора.

ASUS ROG MAXIMUS Z690 HERO

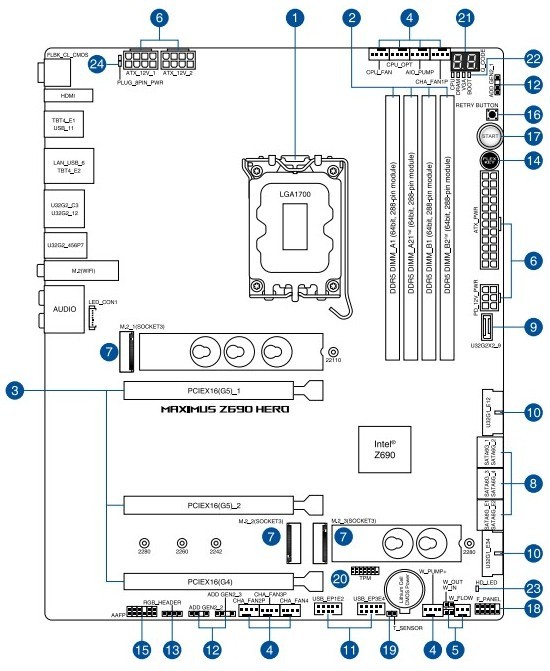

У плані компонування та зручності збірки системи жодних претензій у нас не виникло. Добре, що DIMM-слоти обладнані засувками лише з одного боку, а більшість портів та роз'ємів розташовані на комфортному віддаленні один від одного. Навколо процесорного роз'єму отвори кріплення здвоєні, що дозволяє встановлювати деякі кулери для Socket LGA1200/LGA115x.

ASUS ROG MAXIMUS Z690 HERO

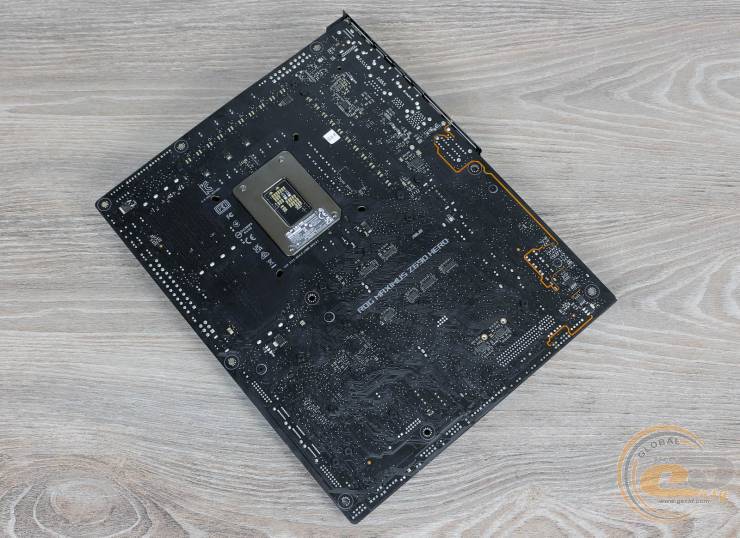

На звороті знаходиться стандартна опорна пластина процесорного роз'єму та гвинти кріплення всіх компонентів системи охолодження.

ASUS ROG MAXIMUS Z690 HERO

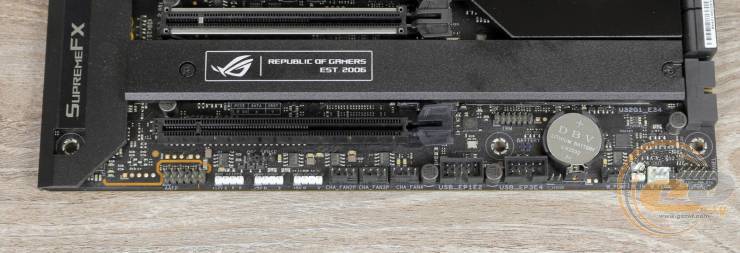

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, роз'єм підключення системних вентиляторів, колодка підключення фронтальної панелі та роз'єм температурного датчика. Додатково відзначимо дві колодки активації портів USB 2.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох зовнішніх.

ASUS ROG MAXIMUS Z690 HERO

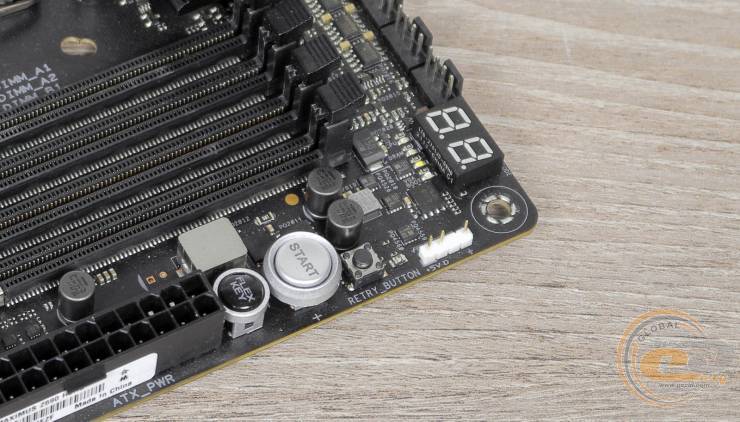

У верхньому правому кутку розташувався діагностичний LED-індикатор та кнопки "Ввімкнення", "ReTry" та "FlexKey". За замовчуванням натискання на «FlexKey» призведе до перезавантаження системи, але ви можете налаштувати її в BIOS під зручну для вас функцію, наприклад, Safe Boot або увімкнення/вимкнення підсвічування.

ASUS ROG MAXIMUS Z690 HERO

ASUS ROG MAXIMUS Z690 HERO

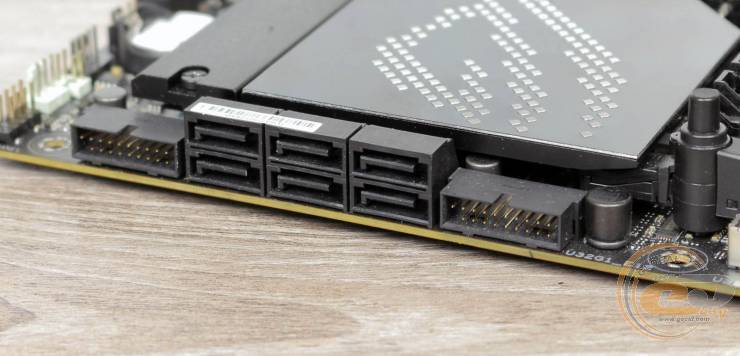

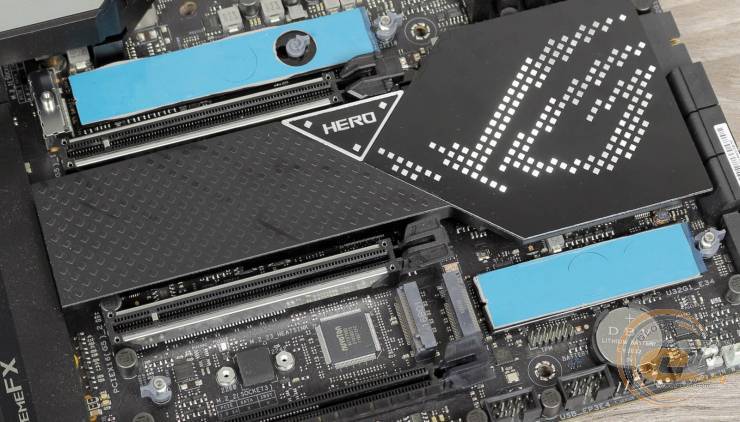

Крім згаданої раніше плати розширення Hyper M.2 з парою M.2 Socket 3, можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 та шістьма портами SATA 6 Гбіт/с.

ASUS ROG MAXIMUS Z690 HERO

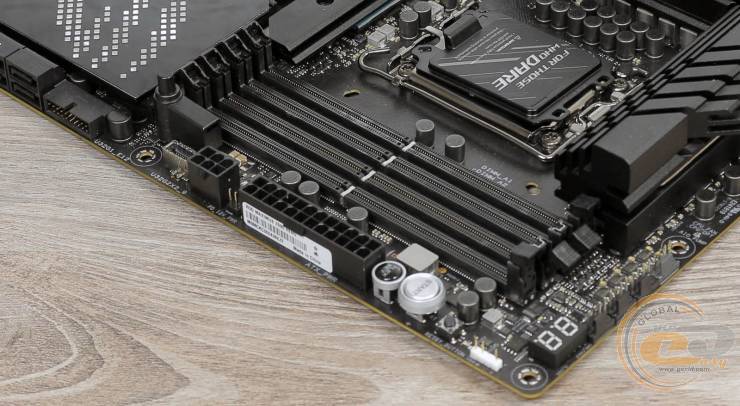

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті DDR5. Підтримуються планки, що працюють на частотах до 6400 МГц у розгоні. Максимальний обсяг пам'яті може сягати 128 ГБ.

Також із правого боку знаходяться три колодки для підключення виносних панелей з портами USB 3.2 Gen 1 та USB 3.2 Gen 2x2 Type-C. Тут же притулився 6-контактний роз'єм PCIe.

ASUS ROG MAXIMUS Z690 HERO

ASUS ROG MAXIMUS Z690 HERO

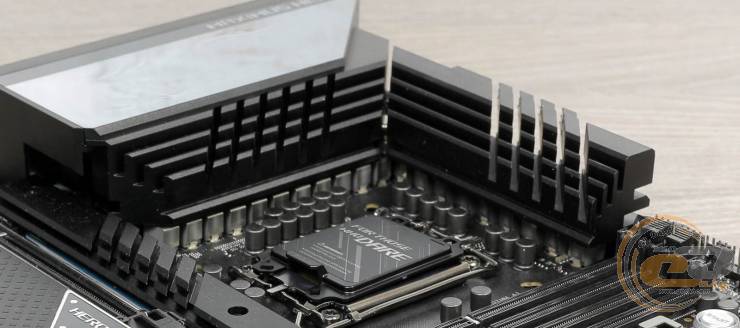

Система охолодження складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z690, а два інших накривають елементи підсистеми живлення процесора. Під час тестування було зафіксовано такі температурні показники:

  • радіатор охолодження чіпсету - 44°C;
  • верхній радіатор охолодження елементів підсистеми живлення – 48°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 48°C;
  • дроселі (температура гарячих) – 51°C.

Вимірювання температур проводилося на відкритому стенді зі встановленим водяним охолодженням процесора. Радіатор СВО знаходився поза корпусом і не впливав на температури компонентів.

ASUS ROG MAXIMUS Z690 HERO

ASUS ROG MAXIMUS Z690 HERO

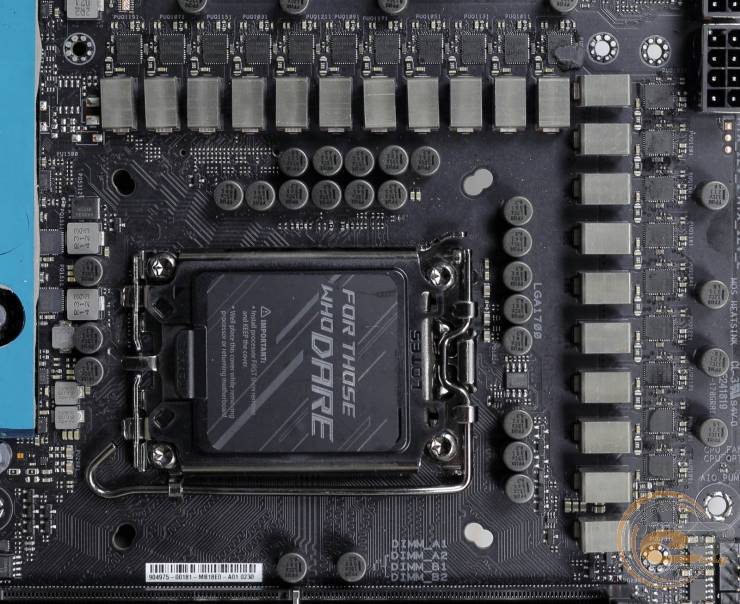

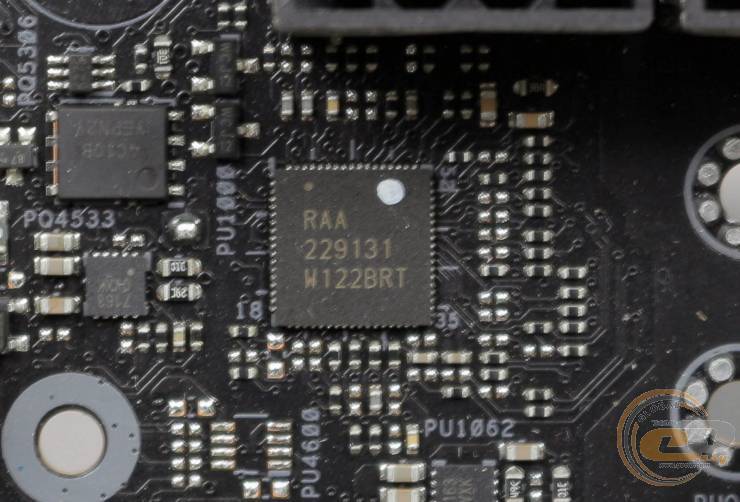

Живлення процесора здійснюється за 20+1-фазною схемою для обчислювальних ядер та додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі та мікросхеми ISL99390, здатні витримувати струм силою до 90 А. Перетворювач заснований на цифровому ШІМ-контролері RAA 229131.

ASUS ROG MAXIMUS Z690 HERO

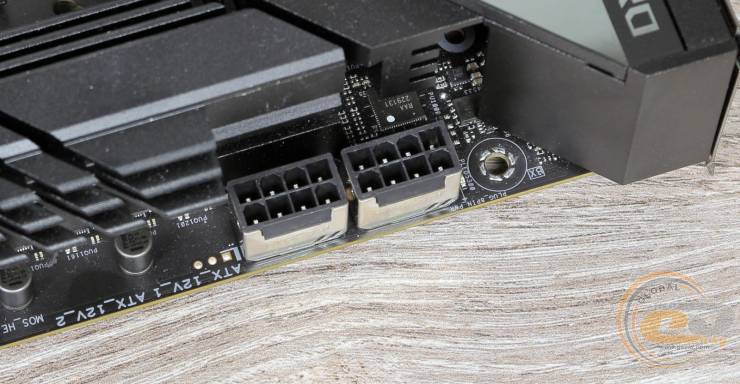

Живлення процесора реалізовано на базі двох 8-контактних роз'ємів ATX12V.

ASUS ROG MAXIMUS Z690 HERO

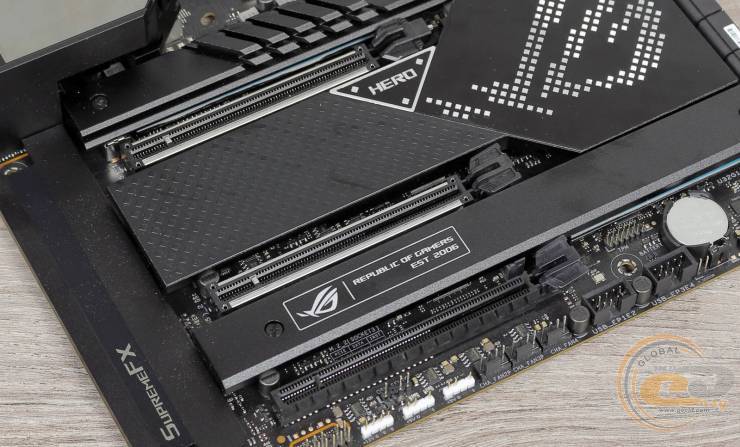

Для розширення функціональності материнської плати ASUS ROG MAXIMUS Z690 HERO є три слоти:

  1. PCI Express 5.0 x16 (у режимі х16 чи х8);
  2. PCI Express 5.0 x16 (у режимі х16 чи х8);
  3. PCI Express 4.0 x16 (у режимі х4).

Які-небудь обмеження з одночасної роботи слотів розширення відсутні.

ASUS ROG MAXIMUS Z690 HERO

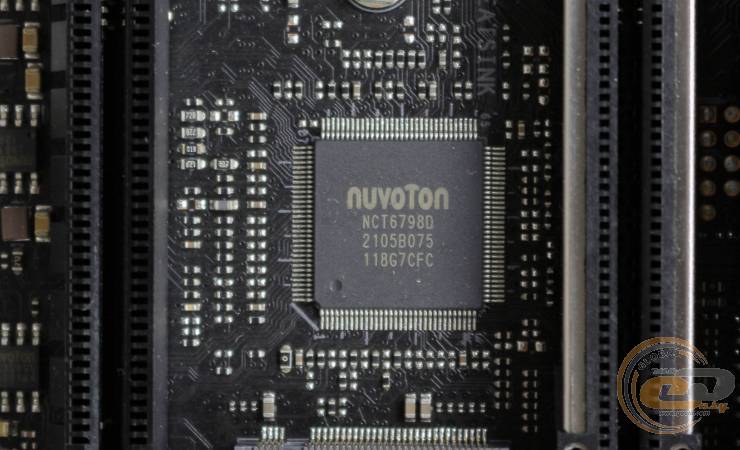

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS ROG MAXIMUS Z690 HERO

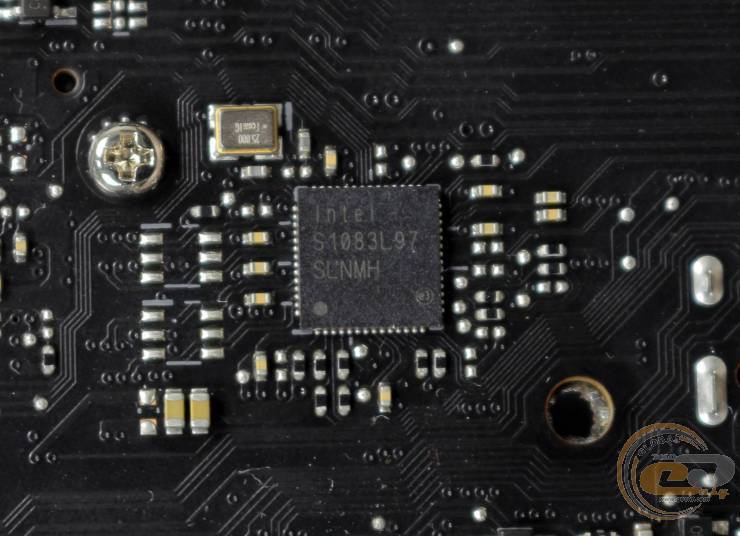

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH).

ASUS ROG MAXIMUS Z690 HERO

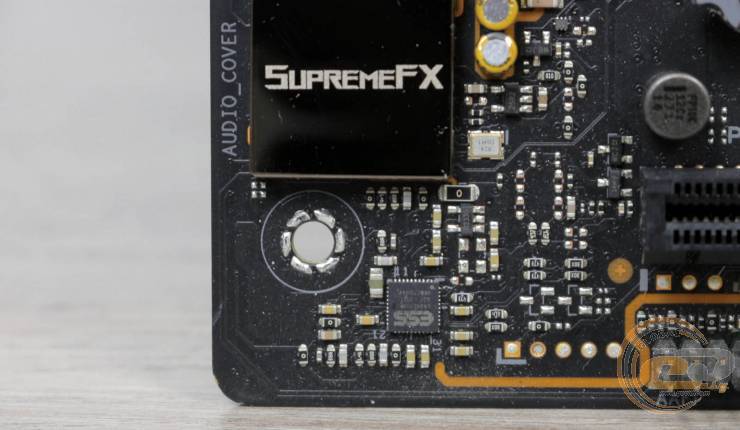

Попередньо встановлений аудіокодек Realtek ALC4082 пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 113 дБ. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори та ЦАП підсилювач ESS SABRE9018Q2C.

ASUS ROG MAXIMUS Z690 HERO

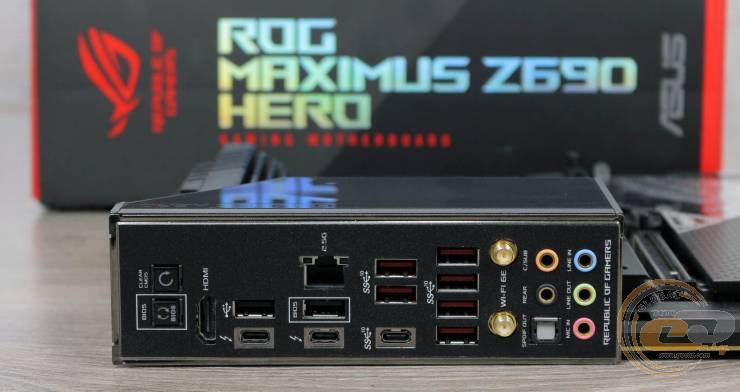

На інтерфейсну панель виведено такі порти:

  • 2 x Thunderbolt 4 (USB Type-C);
  • 1 x USB 3.2 Gen 2 Type-C;
  • 6 x USB 3.2 Gen 2 Type-A;
  • 2 x USB 2.0 Type-A;
  • 1 x HDMI;
  • 1 x RJ-45;
  • 5 x аудіопортів;
  • 1 x Optical S/PDIF;
  • 1 кнопка «USB BIOS Flashback»;
  • 1 кнопка «Скидання CMOS».

Інтерфейсна панель новинки привертає увагу підтримкою бездротових інтерфейсів Intel Wi-Fi 6E (802.11ax) та Bluetooth 5.2, великою кількістю портів USB, а також зручним скиданням CMOS та оновленням прошивки BIOS за допомогою відповідних кнопок.

ASUS ROG MAXIMUS Z690 HERO

Можливості організації охолодження всередині системного корпуса дуже добрі. Є вісім 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, а ще чотири використовуються для системних вентиляторів.
