Огляд материнської плати ASUS ROG MAXIMUS XIII HERO: новий герой

30-03-2021

30 березня стартував офіційний продаж 11-го покоління десктопних процесорів Intel Core (Rocket Lake-S). Материнські плати на новому флагманському чіпсеті з'явилися в продажу трохи раніше. З ключовими особливостями Intel Z590 ви можете ознайомитися в огляді плати GIGABYTE Z590 VISION G. Тут же ми лише коротко по ним пробіжимося.

ASUS ROG MAXIMUS XIII HERO

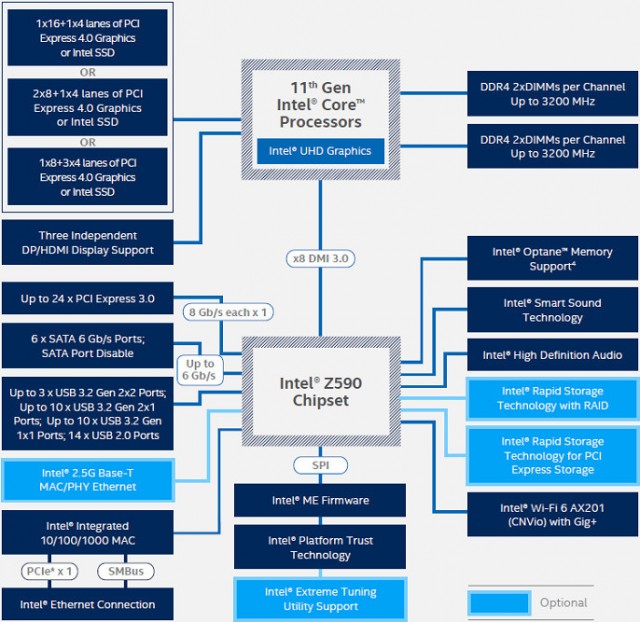

Найголовнішим нововведенням стало довгоочікуване оновлення стандарту процесорних ліній PCI Express c 3.0 на 4.0. Це розв'язує руки виробникам материнських плат у плані реалізації підтримки швидких твердотільних накопичувачів. Саме для цієї мети в свіжих процесорах з'явилися чотири додаткові лінії PCIe 4.0, хоча кожен партнер Intel вільний конфігурувати 20 процесорних ліній на свій розсуд, адже далеко не всім потрібна підтримка мультиграфічних зв'язок, а ось від можливості установки додаткового накопичувача мало хто відмовиться.

Крім переходу на PCI Express 4.0, виділимо подвоєну до 8 кількість ліній шини DMI для зв'язку процесора з чіпсетом, нативну підтримку USB 3.2 Gen 2x2 (20 Гбіт/с), а також перехід з DDR4-2933 МГц на 3200 МГц.

ASUS ROG MAXIMUS XIII HERO

А тепер продовжимо знайомитися з новинками і поговоримо про материнську плату ASUS ROG MAXIMUS XIII HERO. Для початку поглянемо на її характеристики.

Специфікація

Модель

ASUS ROG MAXIMUS XIII HERO

Чіпсет

Intel Z590

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го і 10-го поколінь для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті c частотою до DDR4-5333 МГц

Слоти розширення

2 x PCI Express 4.0 x16 (x16 / x8+x8 / x8+x4)

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 4.0/3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4) (M2_3)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4) (M2_4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

2 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6E (802.11a/b/g/n/ac/ax/az)

Bluetooth

Bluetooth 5.2

Звукова підсистема

8-канальний Realtek ALC4082 з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактних роз'єми живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

2 x USB 2.0

6 x USB 3.2 Gen 2

1 x HDMI

2 x Thunderbolt 4 (USB Type-C)

2 x RJ-45

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 1

2 x USB 2.0

BIOS

1 x 256 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG MAXIMUS XIII HERO ASUS ROG MAXIMUS XIII HERO

Материнська плата постачається в барвистій картонній коробці, оформленій переважно в чорно-червоних тонах. На її боковинах можна знайти технічні характеристики і опис деяких цікавих особливостей новинки.

ASUS ROG MAXIMUS XIII HERO

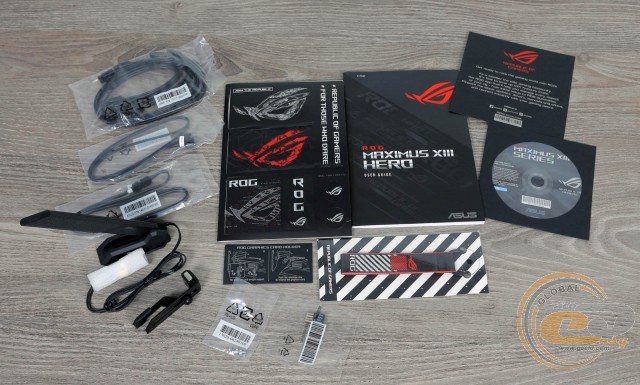

Комплект постачання повністю відповідає високому рівню моделі. Він містить:

  • диск з ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • ASUS Q-Connector;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • брелок;
  • комбіновану антену бездротових інтерфейсів;

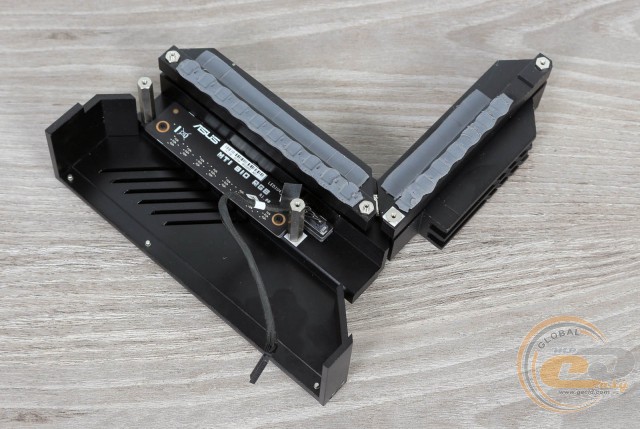

  • кронштейн для відеокарти;
  • кабелі підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG MAXIMUS XIII HERO

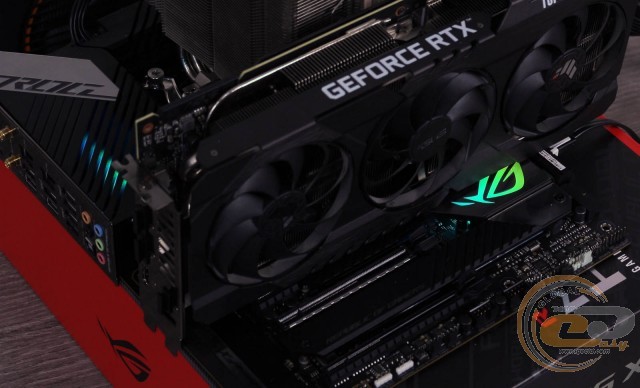

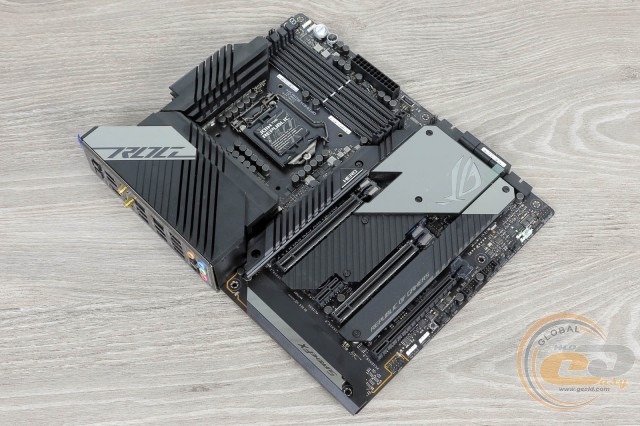

У першу чергу серія ROG MAXIMUS хороша стильним дизайном, який напевно припаде до душі для більшості користувачів завдяки строгій колірній гамі і стильному оформленню. Крім приємного зовнішнього вигляду, ASUS ROG MAXIMUS XIII HERO може похвалитися захисним кожухом, встановленою заглушкою інтерфейсної панелі, посиленими слотами для відеокарт і радіаторами охолодження M.2-накопичувачів.

ASUS ROG MAXIMUS XIII HERO

LED-підсвічування ASUS AURA Sync містить дві зони: кожух над інтерфейсною панеллю і чіпсетний радіатор. Також є чотири колодки для світлодіодних стрічок. До них же можна підключити конектори підсвічування інших комплектуючих, наприклад, системи охолодження процесора.

ASUS ROG MAXIMUS XIII HERO

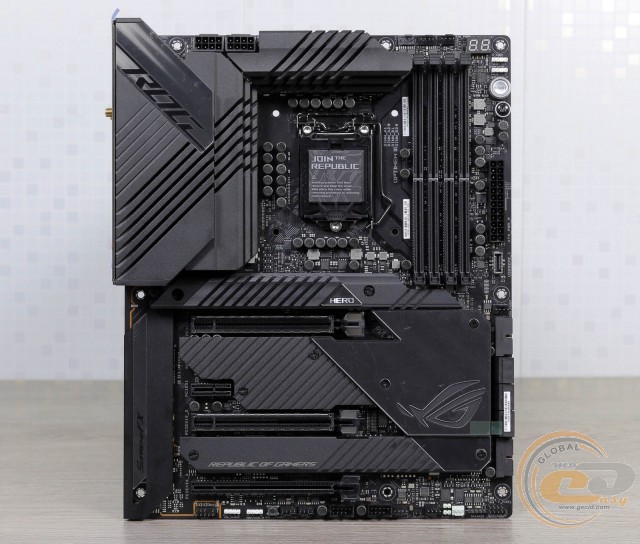

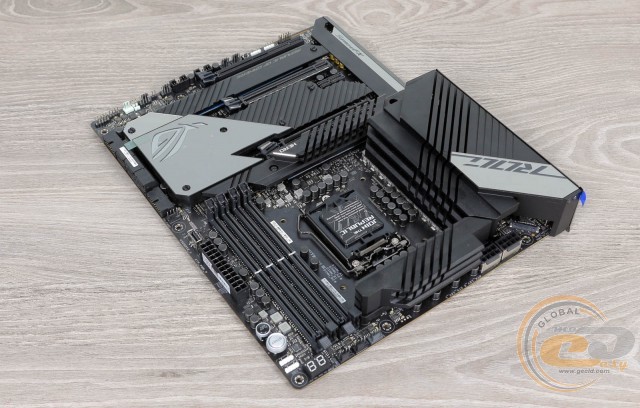

У плані компонування та зручності збірки системи ніяких претензій у нас не виникло. Добре, що DIMM-слоти обладнані засувками тільки з одного боку, а більшість портів і роз'ємів розташовані на комфортній відстані один від одного.

ASUS ROG MAXIMUS XIII HERO

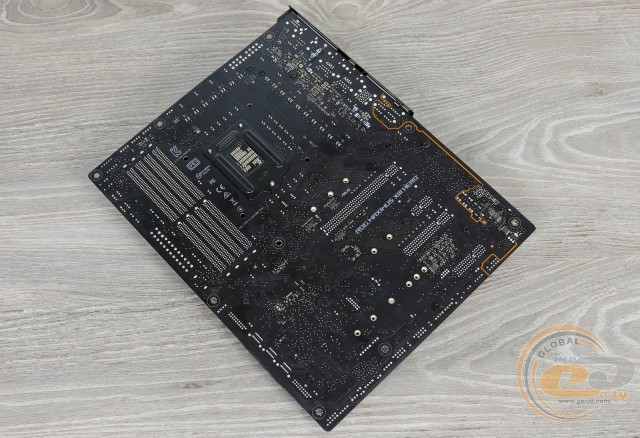

На зворотному боці ASUS ROG MAXIMUS XIII HERO знаходиться стандартна опорна пластина процесорного роз'єму і гвинти кріплення всіх компонентів системи охолодження.

ASUS ROG MAXIMUS XIII HERO

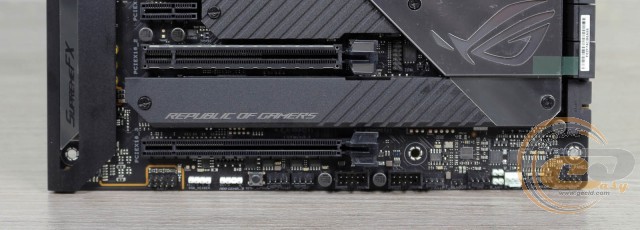

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, кнопка «ReTry», перемикач «MemOK!», Роз'єми підключення системних вентиляторів, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх.

ASUS ROG MAXIMUS XIII HERO

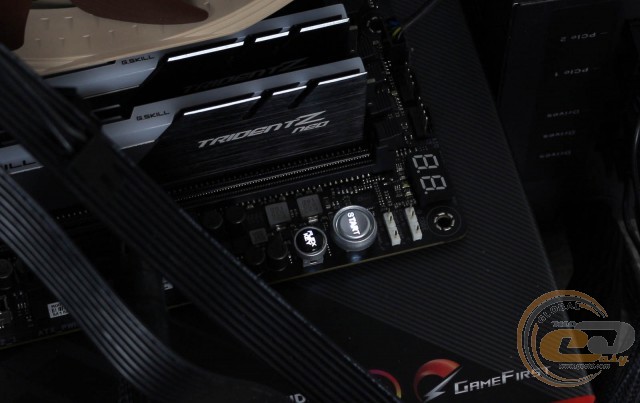

У верхньому правому куті розташувався діагностичний LED-індикатор і кнопки «Ввімкнення» і «FlexKey». За замовчуванням натискання на «FlexKey» призведе до перезавантаження системи, але ви можете налаштувати її в BIOS, призначивши на неї функцію Safe Boot або ввімкнення/вимкнення підсвічування.

ASUS ROG MAXIMUS XIII HERO

ASUS ROG MAXIMUS XIII HERO

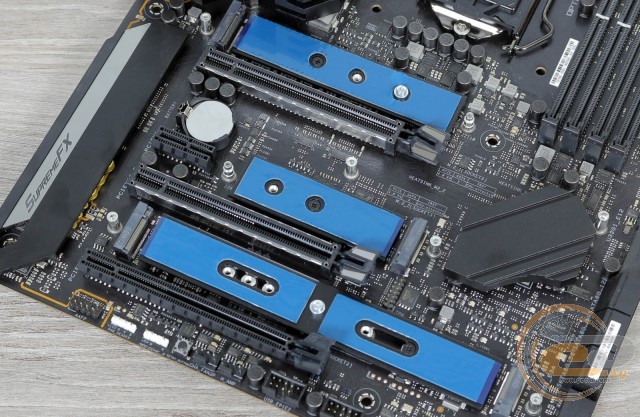

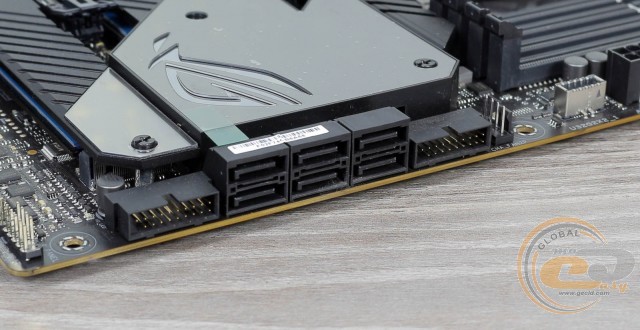

Можливості організації дискової підсистеми представлені чотирма інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Далі ми розповімо про обмеження, пов'язані з одночасною їхньою роботою.

ASUS ROG MAXIMUS XIII HERO

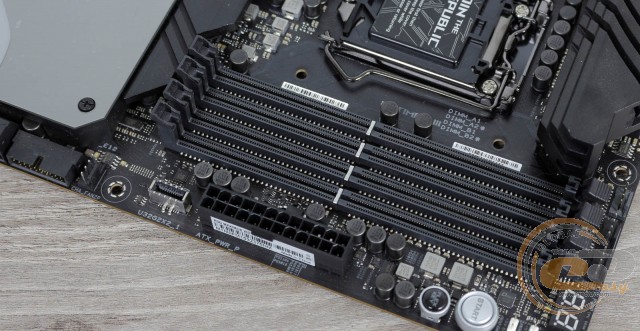

Системна плата ASUS ROG MAXIMUS XIII HERO оснащена чотирма DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4. Підтримувані планки, що працюють на частотах до 5333 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей із портами USB 3.2 Gen 1 і одну для USB 3.2 Gen 2x2 Type-C.

ASUS ROG MAXIMUS XIII HERO

ASUS ROG MAXIMUS XIII HERO

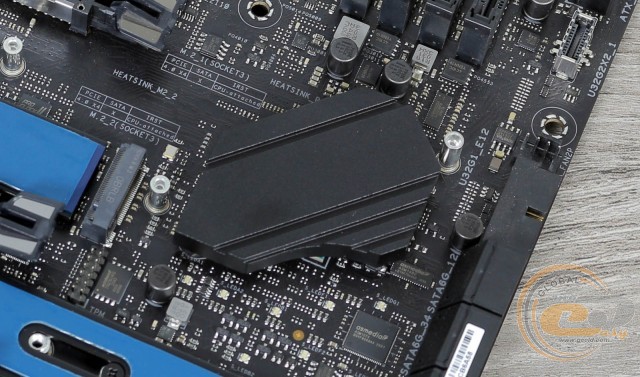

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z590, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 43°C (при розгоні - 43°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 43°C (при розгоні - 45°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 43°C (при розгоні - 46°C);
  • дроселі - 45°C (при розгоні - 47°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG MAXIMUS XIII HERO

ASUS ROG MAXIMUS XIII HERO

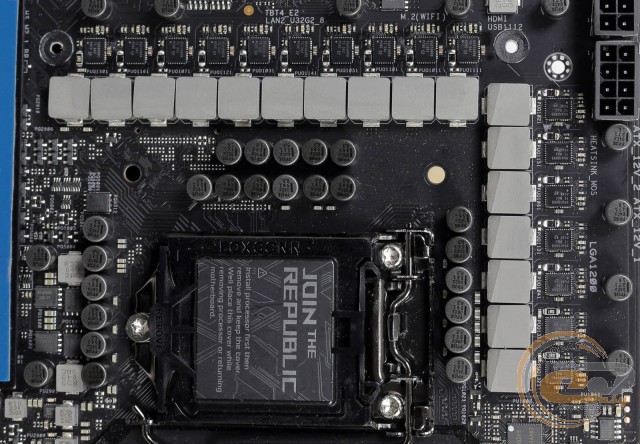

Живлення процесора здійснюється по 14+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори 10K Black Metallic, ферритові дроселі MicroFine Alloy і мікросхеми 95410RRB і 95880RWJ, здатні витримувати струм силою до 90 А. Сам перетворювач заснований на цифровому ШІМ-контролері ISL69269.

ASUS ROG MAXIMUS XIII HERO

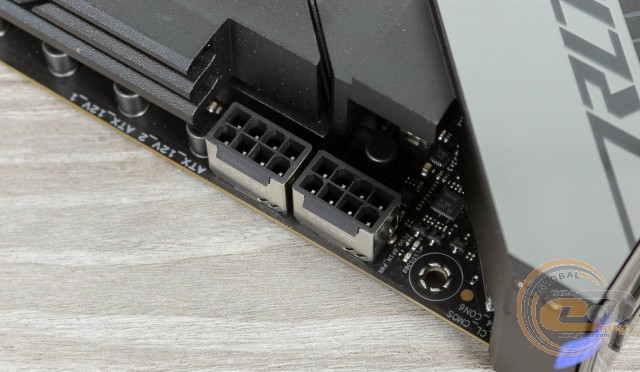

Живлення процесора реалізовано на базі двох 8-контактних роз'ємів ATX12V.

ASUS ROG MAXIMUS XIII HERO

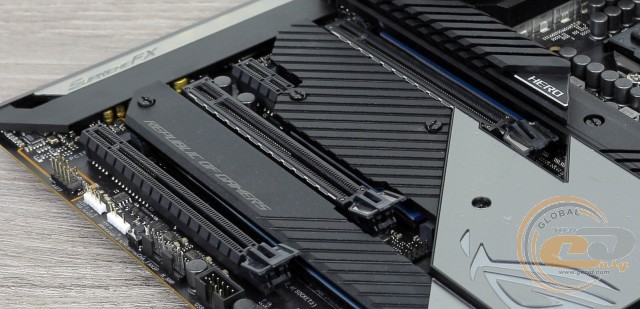

Для розширення функціональності материнської плати ASUS ROG MAXIMUS XIII HERO є чотири слоти:

  1. PCI Express 4.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 4.0 x16 (у режимі х8 або х4);
  4. PCI Express 3.0 x16 (у режимі х4).

У цілому ми отримали досить забавну і гнучку конфігурацію, яку можна налаштувати під ваші потреби: ви можете отримати дві відеокарти в режимі x8+x8 або додаткові інтерфейси для накопичувачів. Усе завдяки тому, що один M.2 PCIe 4.0 x4 (M2_2) ділить пропускну здатність зі слотами для відеокарт. Якщо в нього встановити накопичувач, то верхній слот PCI Express 4.0 x16 перейде в режим x8, а другий - в режим x4. Без обмежень можна задіяти M.2 PCIe 4.0 x4 (M2_1), для реалізації якого використовували чотири нові лінії PCIe 4.0.

Що ж стосується решти двох M.2 PCIe 3.0 x4, то вони підключені до чіпсету. Інтерфейс M2_4 ділить пропускну здатність із двома портами SATA (SATA6G_5 і 6). У свою чергу порти SATA (SATA6G_12 і SATA6G_34) ділять пропускну здатність з інтерфейсом PCI Express 3.0 x16. За замовчуванням PCIEX16_3 працює в режимі х2 і роз'єми SATA6G_34 відключені.

Як бачимо, обмежень по одночасній роботі досить багато. Це є цілком виправданою платою за гарне оснащення і високу гнучкість, щоб ви самі могли вибрати потрібні вам пріоритети.

ASUS ROG MAXIMUS XIII HERO

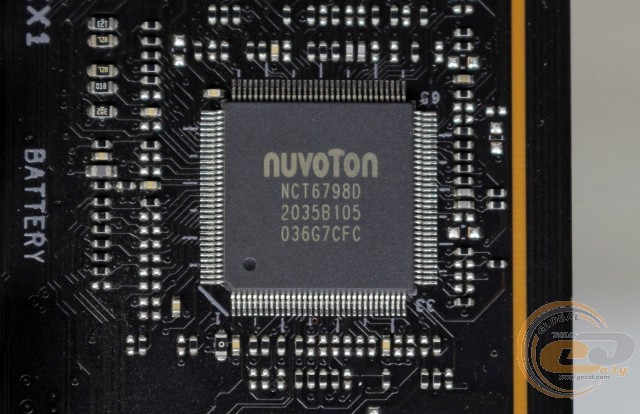

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS ROG MAXIMUS XIII HERO

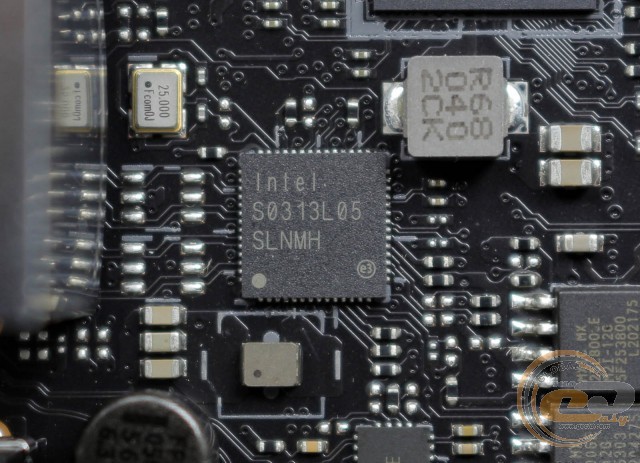

Для підтримки мережевих з'єднань слугує пара LAN-контролерів Intel I225-V (SLNMH). Утиліта GameFirst VI допоможе із встановленням пріоритетів на розподіл мережевого трафіку.

ASUS ROG MAXIMUS XIII HERO

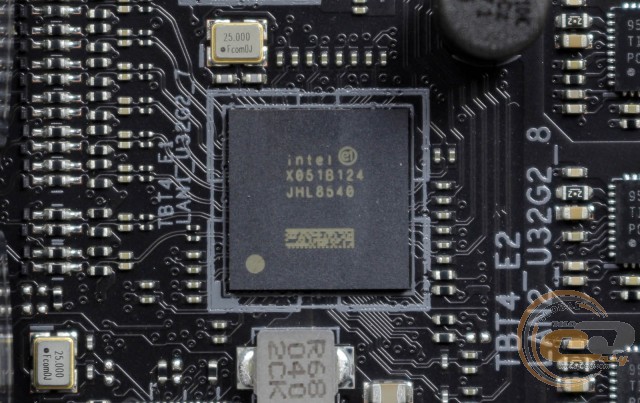

Два порти Thunderbolt 4 (USB Type-C) на інтерфейсній панелі реалізовані за допомогою чіпа Intel JHL8540.
