Огляд і тестування материнської плати ASUS ROG MAXIMUS XI HERO (WI-FI): майже флагман
01-11-2018
Серія ROG MAXIMUS HERO вже дуже давно знайома нашим читачам, як найбільш доступне рішення з лінійки ROG MAXIMUS. Вона пропонує практично максимальні можливості за більш доступною ціною, ніж у повноправних флагманських моделей. Тому цілком логічно, що вона отримала оновлення разом з випуском нового чіпсета Intel Z390.
Нам вдалося роздобути для тестування материнську плату ASUS ROG MAXIMUS XI HERO (WI-FI), хоча в продажу є трохи більш доступний її варіант без встановленого модуля бездротових інтерфейсів. У нашому ж випадку новинка прямо з коробки забезпечує підтримку стандартів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 5.0. Це лише вершина айсберга її функціональних можливостей, про які ми і поговоримо нижче. Але для початку поглянемо на всі її характеристики.
Специфікація
Модель |
ASUS ROG MAXIMUS XI HERO (WI-FI) |
Чіпсет |
Intel Z390 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого та дев'ятого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4400 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel I219V (10/100/1000 Мбіт/с) |
Wi-Fi |
Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц) |
Bluetooth |
Bluetooth 5.0 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24- контактний роз'єм живлення ATX 1 x 8- контактний роз'єм живлення ATX12V 1 x 4- контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентилятора CPU (4-контактні) 2 x роз'єми підключення водоблока СВО (4-контактні) 4 x роз'єми підключення системного вентилятора (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, які з'єднані тепловою трубкою |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x DisplayPort 1 x HDMI 1 x RJ45 2 x USB 2.0 2 х USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-C 3 х USB 3.1 Gen 2 5 x аудіопортів 1 x Optical S/PDIF out |
Внутрішні порти I/O |
1 x USB 3.1 Gen 2 1 x USB 3.1 Gen 1 2 x USB 2.0 1 х TPM 1 x S/PDIF Out |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка і комплект постачання

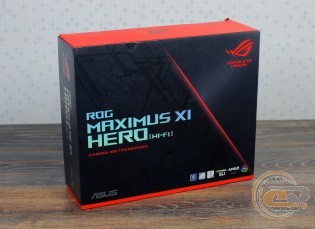

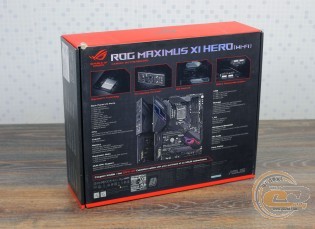

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики й опис деяких цікавих особливостей.

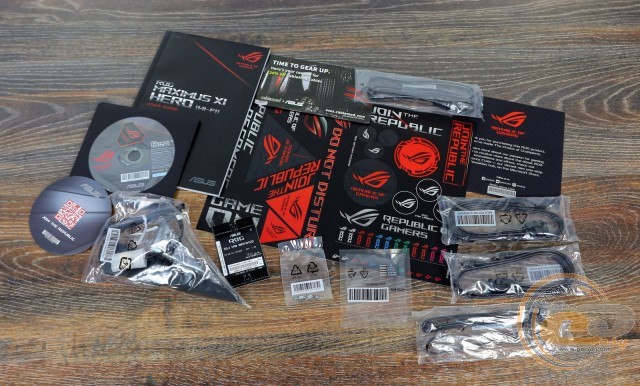

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і керівництва користувача, у коробці ми виявили:
- чотири SATA-шлейфи;
- набір ASUS Q-Connectors;
- міст 2-Way NVIDIA SLI;
- набір маркувальних наклейок;
- набір наклейок ROG;
- гвинтики для кріплення M.2-накопичувачів;
- картонну підставку під чашку;
- комбіновану антену Wi-Fi і Bluetooth;
- кабель підключення світлодіодної стрічки.
Дизайн і особливості плати

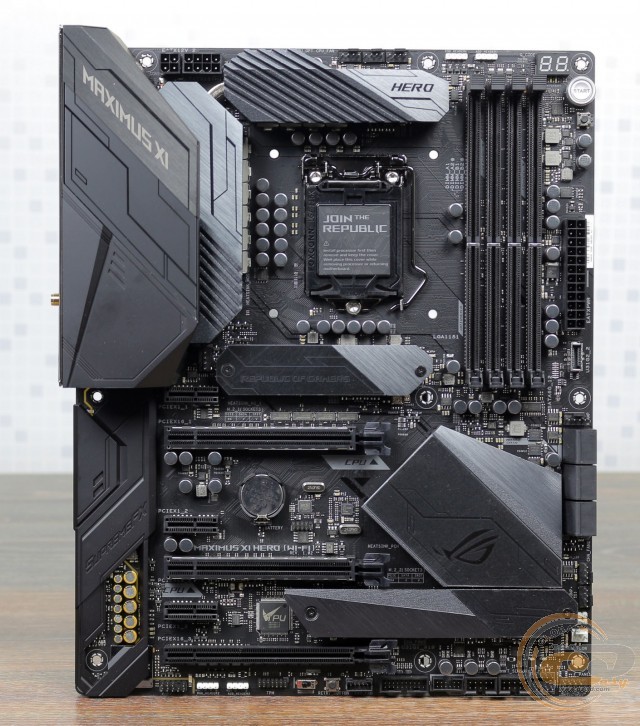

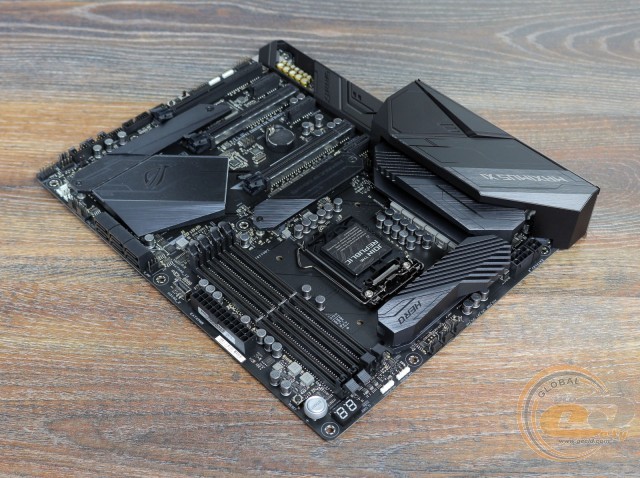

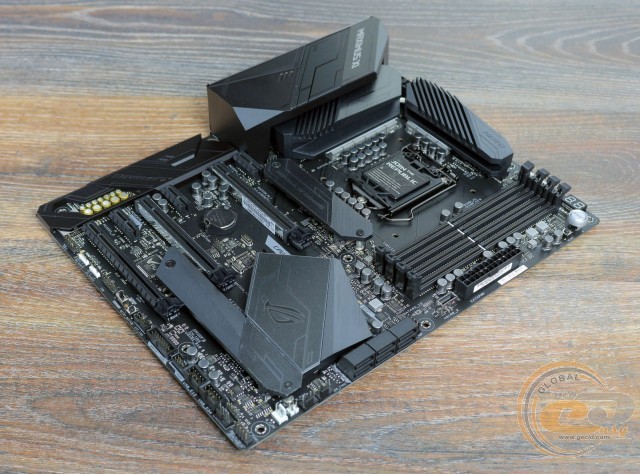

ROG MAXIMUS XI HERO (WI-FI) можна сміливо назвати дуже спокійною материнською платою в плані зовнішнього вигляду. Проте вона виглядає стильно завдяки оригінальним формам радіаторів. З цікавих моментів відзначимо наявність кожуха над інтерфейсною панеллю і встановлену на ній заглушку. Також порадувало наявність в комплекті радіаторів охолодження M.2-накопичувачів.

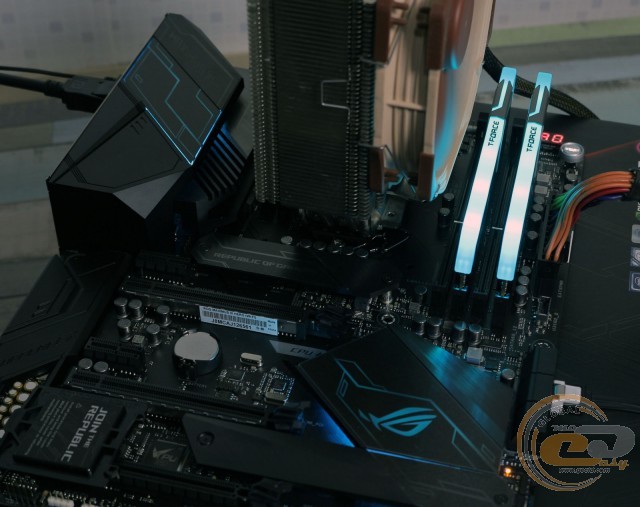

Урізноманітнити вигляд вашої системи допоможе система підсвічування ASUS AURA Sync, яка полягає в ненав'язливому світінні кожуха над інтерфейсною панеллю і чіпсетний радіатор. При бажанні можна підключити чотири світлодіодні стрічки.
Що ж стосується зручності складання системи і компонування набортних елементів, то все виконано на вищому рівні і ніяких претензій у нас не виникло, незважаючи на велику кількість додаткових кнопок і роз'ємів. Усі кріпильні отвори на місці, DIMM-слоти оснащені засувками лише з одного боку, а порти SATA не будуть перекриті навіть дуже довгими відеокартами.

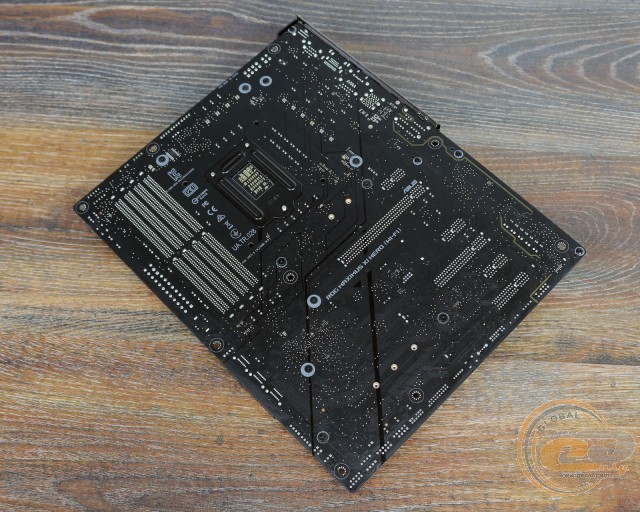

Глянувши на зворотний бік друкованої плати, можна відзначити лише традиційну опорну пластину процесорного роз'єму, а також той факт, що всі радіатори надійно зафіксовані за допомогою гвинтів.

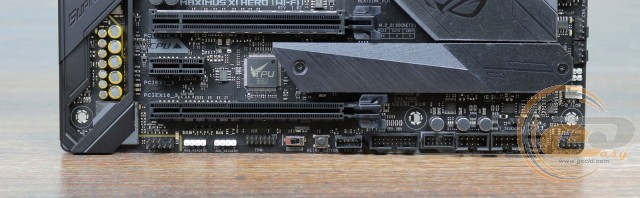

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, кнопка «ReTry», перемикач «MemOK!», порти NODE і TPM, роз'єми підключення системних вентиляторів, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх чотири: два внутрішніх і два зовнішніх.

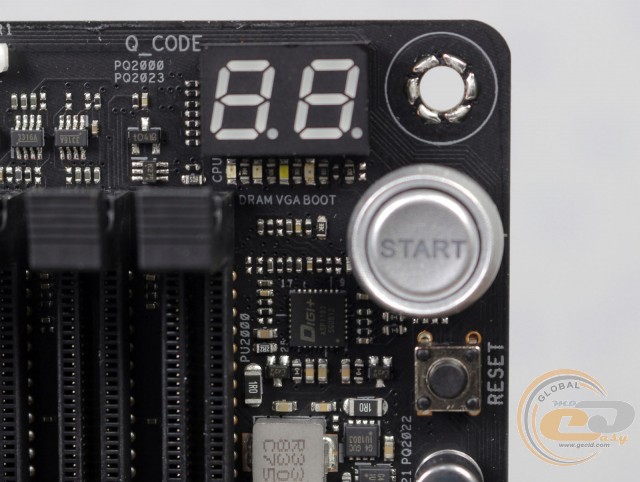

У верхньому правому куті розташувався діагностичний LED-індикатор і кнопки «Ввімкнення» і «Перезавантаження».

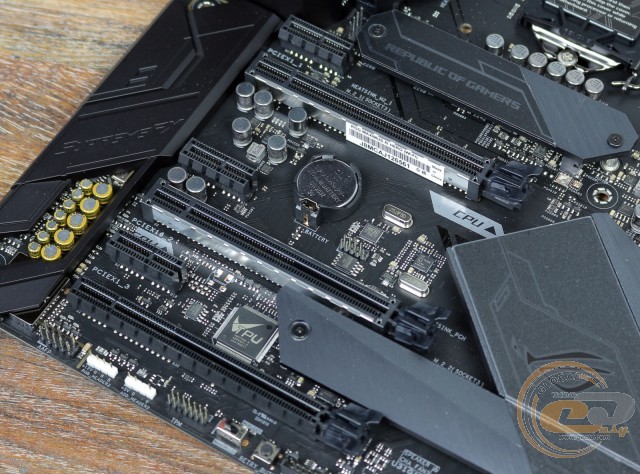

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Присутні і декілька обмежень. Один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA M.2-накопичувача. Своєю чергою два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну здатність з нижнім слотом PCI Express 3.0 x16 (x4), який за замовчуванням працює в режимі x2.

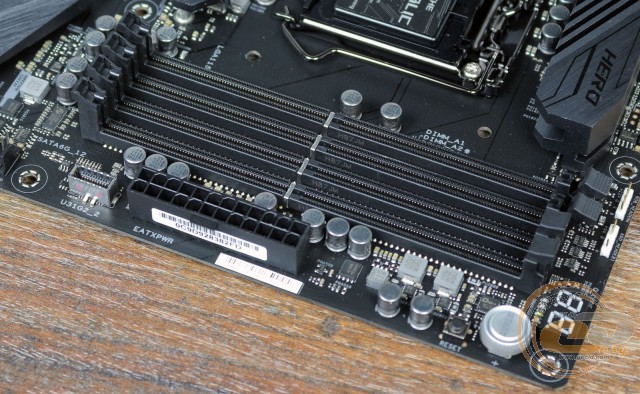

Системна плата ROG MAXIMUS XI HERO (WI-FI) оснащена чотирма DIMM-слотами для встановленння модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.
Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі.

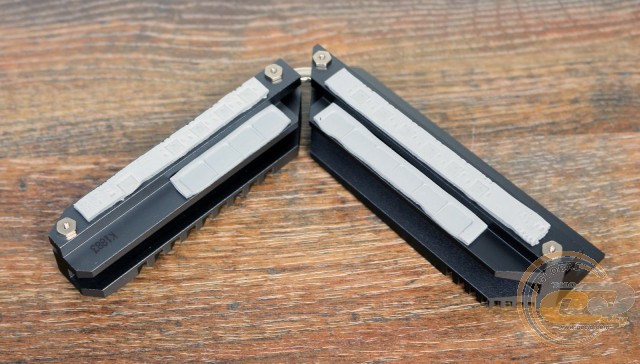

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для більш ефективної роботи. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 31,2°C (при розгоні - 31,4°C);
- верхній радіатор охолодження елементів підсистеми живлення - 41,5°C (при розгоні - 44,7°C);
- нижній радіатор охолодження елементів підсистеми живлення - 44°C (при розгоні - 46,1°C);
- дроселі підсистеми живлення - 45°C (при розгоні - 49,3°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

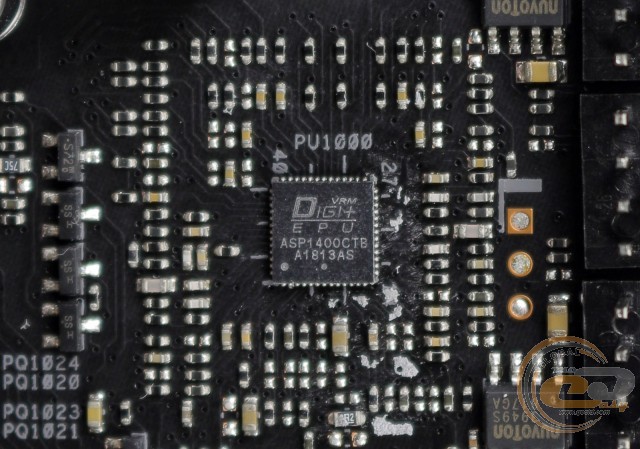

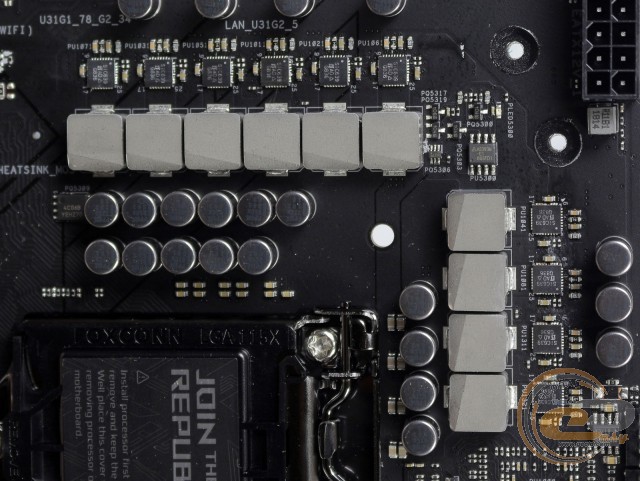

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми Vishay Siliconix SiC639, здатні витримувати струм силою до 50 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.
Для розширення функціональності материнської плати ROG MAXIMUS XI HERO (WI-FI) є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (режиму х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX зможете організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти зі трислотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1. Також зверніть увагу, що всі слоти PCI Express 3.0 x1 використовують відкриті роз'єми, а пара основних роз'ємів для відеокарт мають посилену конструкцією.
