Огляд і тестування материнської плати ASUS ROG MAXIMUS XI HERO: оптимальний вибір для топової системи

Думаємо, що в період новорічних свят багато хто виявив бажання б порадувати себе стильною і відмінно оснащеною материнською платою на основі флагманського чіпсета Intel Z390 для збірки системи з парою відеокарт і процесором із розблокованим множником. Якщо ще і дизайн для вас має значення, то безперечно варто звернути увагу на флагманську лінійку материнських плат ASUS ROG MAXIMUS.

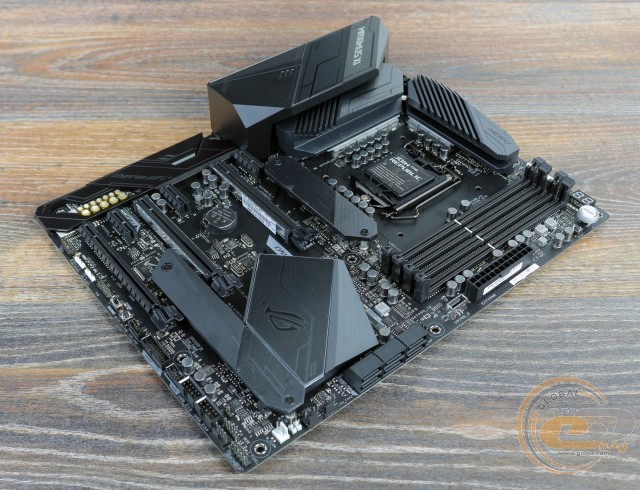

ASUS ROG MAXIMUS XI HERO

Цього разу до нас на тестування приїхала найдоступніша модель із цієї серії - ASUS ROG MAXIMUS XI HERO в модифікації без модуля бездротових інтерфейсів. Зараз ціни на новинку починаються від $330, що не так вже й багато, враховуючи її оснащення.

Специфікація

Модель

ASUS ROG MAXIMUS XI HERO

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4400 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel I219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x PS/2 Combo

1 x DisplayPort

1 x HDMI

1 x RJ45

2 x USB 2.0

2 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG MAXIMUS XI HERO ASUS ROG MAXIMUS XI HERO

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей.

ASUS ROG MAXIMUS XI HERO

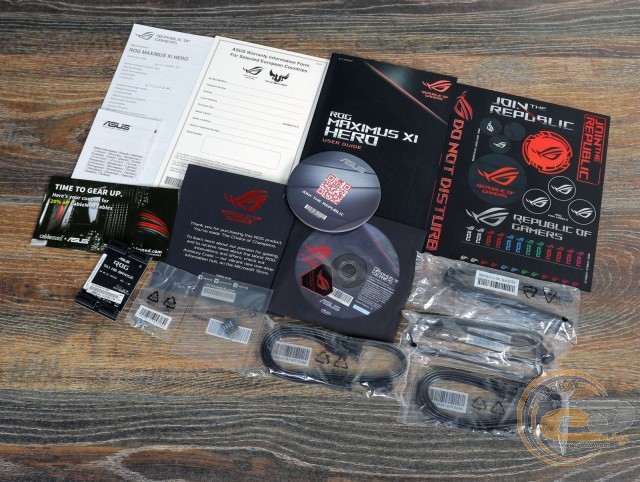

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і паперової документації, в коробці ми виявили:

  • чотири SATA-шлейфи;
  • набір ASUS Q-Connectors;
  • міст 2-Way NVIDIA SLI;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • гвинтики для кріплення M.2-накопичувачів;
  • картонну підставку під чашку;
  • кабель підключення світлодіодної стрічки;
  • кабель підключення світлодіодної стрічки з адресним підсвічуванням.

Дизайн і особливості плати

ASUS ROG MAXIMUS XI HERO

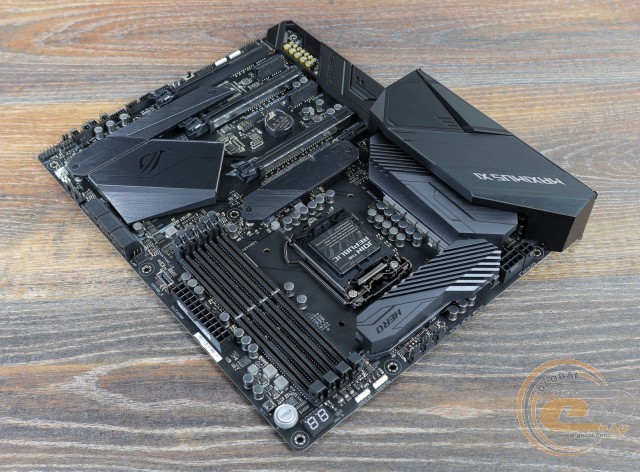

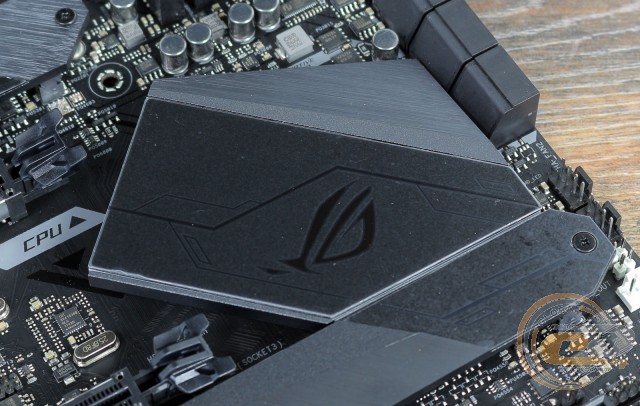

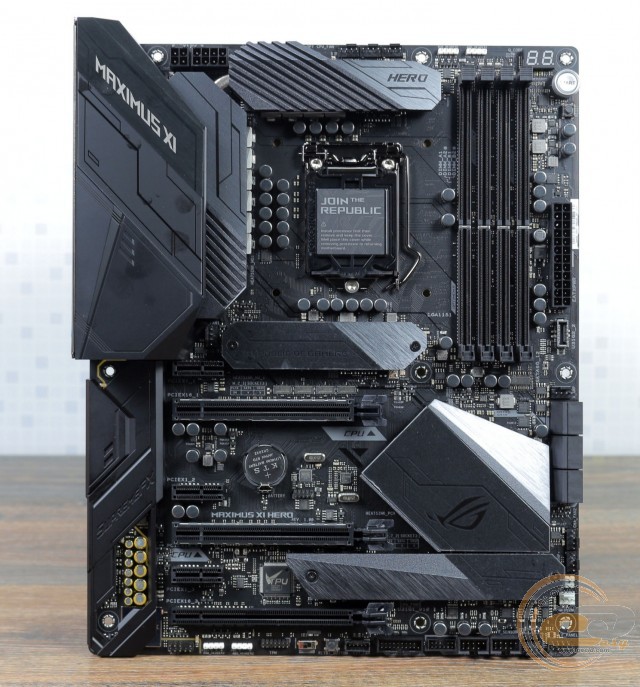

Чим хороша серія ROG MAXIMUS в її сучасному вигляді, так це своїм стильним дизайном, який однозначно припаде до душі більшості користувачів завдяки строгій колірній гаммі і стильному оформленню радіаторів. Крім приємного зовнішнього вигляду, новинка може похвалитися захисним кожухом, встановленою заглушкою інтерфейсної панелі і парою радіаторів охолодження M.2-накопичувачів.

ASUS ROG MAXIMUS XI HERO

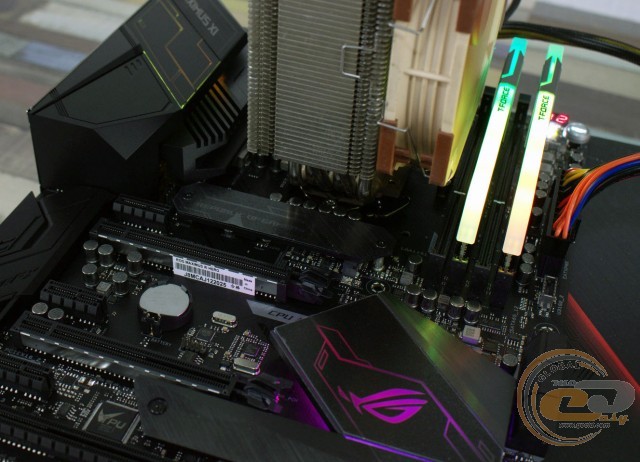

Якщо ж дизайн вам здається занадто спокійним, то його можна легко урізноманітнити за допомогою підсвічування ASUS AURA Sync. Вона полягає в ненав'язливому світінні кожуха над інтерфейсною панеллю і чіпсетний радіатор. При бажанні можна підключити чотири світлодіодні стрічки, дві з яких з адресним підсвічуванням.

ASUS ROG MAXIMUS XI HERO

Що ж стосується зручності збірки системи і компонування набортних елементів, то все виконано на вищому рівні і ніяких претензій у нас не виникло, незважаючи на велику кількість додаткових кнопок і роз'ємів. Усі кріпильні отвори на місці, DIMM-слоти оснащені засувками лише з одного боку, а порти SATA НЕ будуть перекриті навіть дуже довгими відеокартами.

ASUS ROG MAXIMUS XI HERO

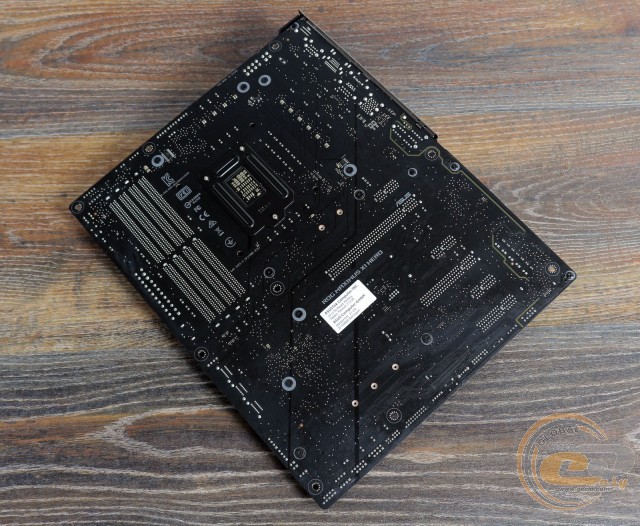

На звороті плати виділимо традиційну опорну пластину процесорного роз'єму. Усі радіатори надійно зафіксовані за допомогою гвинтів, що цілком логічно для вирішення такого рівня.

ASUS ROG MAXIMUS XI HERO

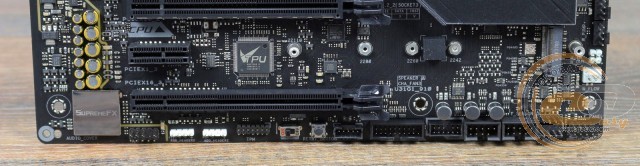

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, кнопка «ReTry», перемикач «MemOK! II», порти NODE і TPM, роз'єми підключення системних вентиляторів, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка шести USB 2.0: чотирьох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх чотири: два внутрішніх і два зовнішніх.

ASUS ROG MAXIMUS XI HERO

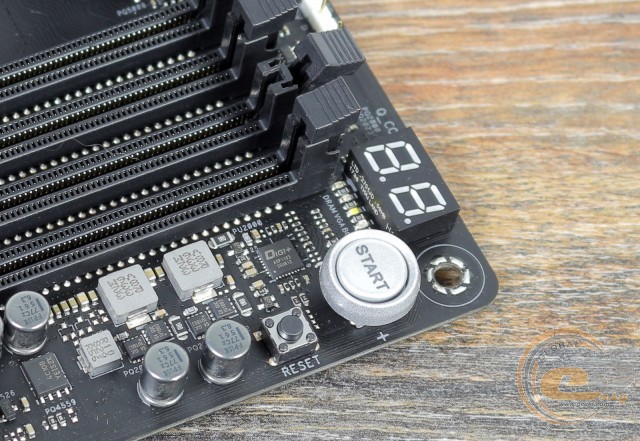

У верхньому правому куті розташувався діагностичний LED-індикатор і кнопки «Ввімкнення» і «Перезавантаження».

ASUS ROG MAXIMUS XI HERO

ASUS ROG MAXIMUS XI HERO

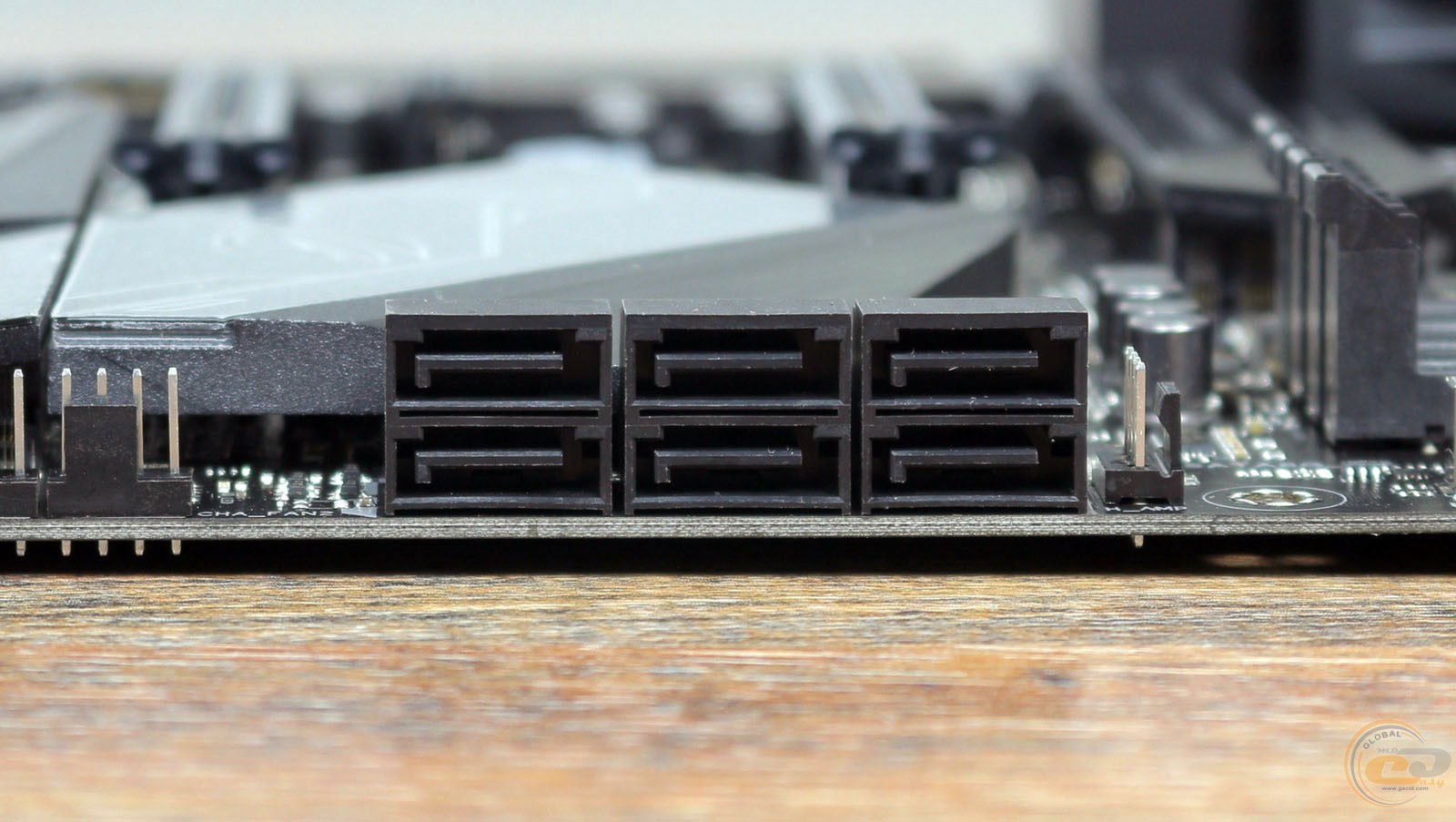

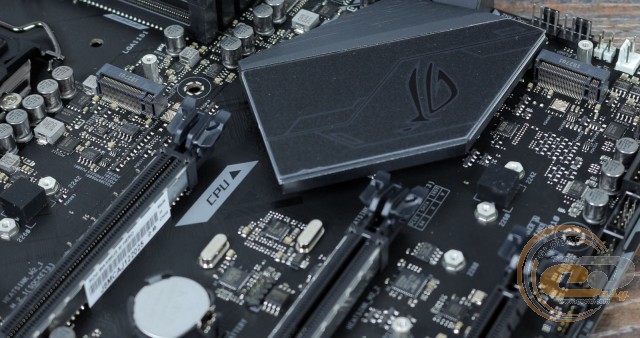

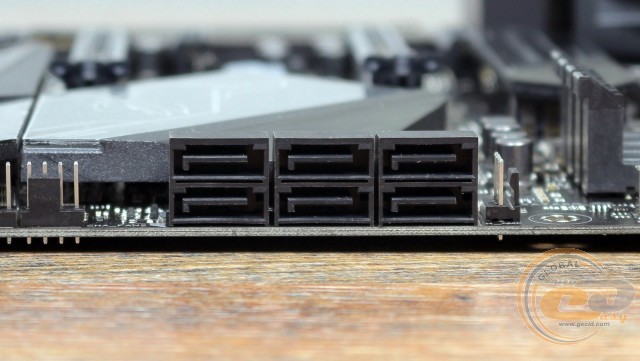

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Є і кілька обмежень. Один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA M.2-накопичувача. Своєю чергою два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну здатність з нижнім слотом PCI Express 3.0 x16 (x4), який за замовчуванням працює в режимі x2.

ASUS ROG MAXIMUS XI HERO

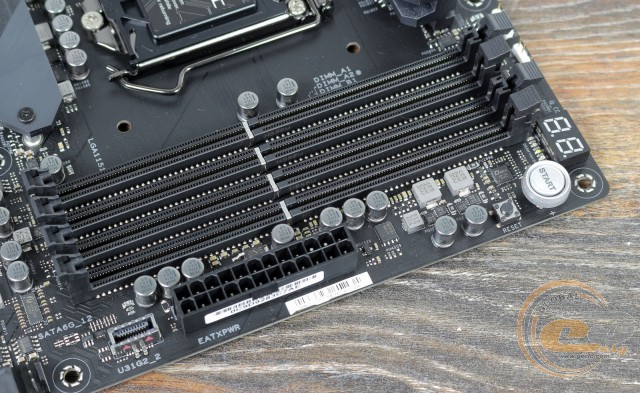

Системна плата ROG MAXIMUS XI HERO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі.

ASUS ROG MAXIMUS XI HERO

ASUS ROG MAXIMUS XI HERO

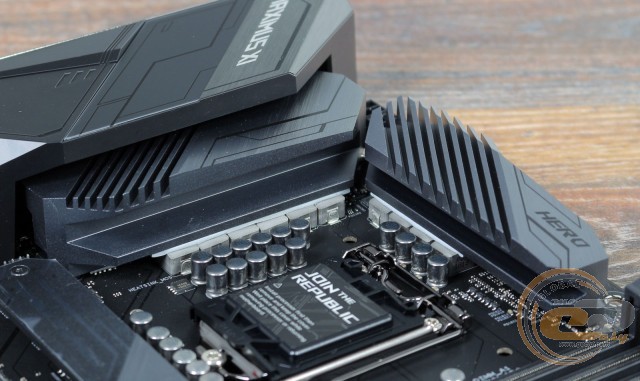

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для більш ефективної роботи. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 34,1°C (при розгоні - 34,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40,3°C (при розгоні - 45,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 41,1°C (при розгоні - 46,7°C);
  • дроселі підсистеми харчування - 44,3°C (при розгоні - 49,7°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильному підборі матеріалів і їх конструкції.

ASUS ROG MAXIMUS XI HERO

ASUS ROG MAXIMUS XI HERO

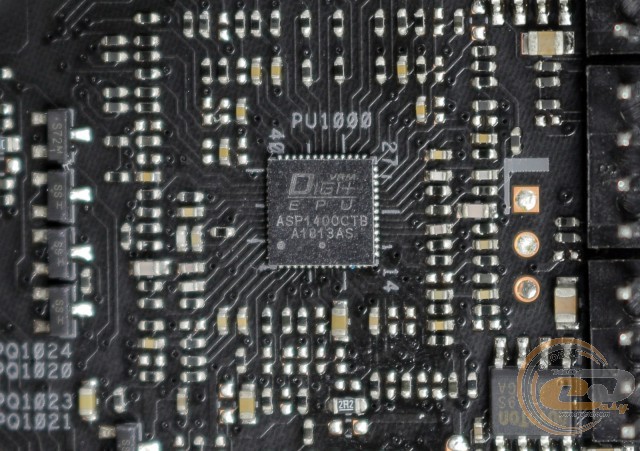

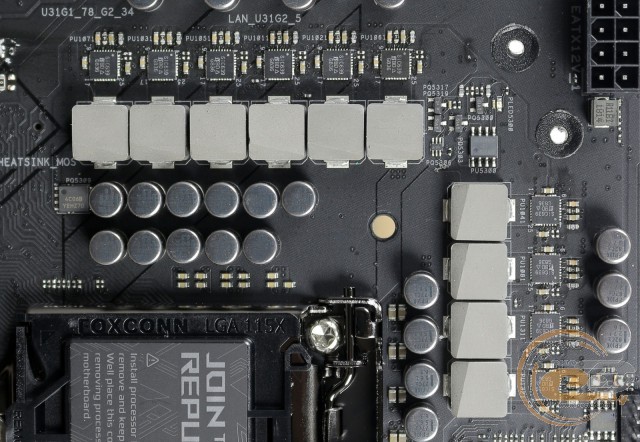

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми Vishay Siliconix SiC639, здатні витримувати струм силою до 50 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS ROG MAXIMUS XI HERO

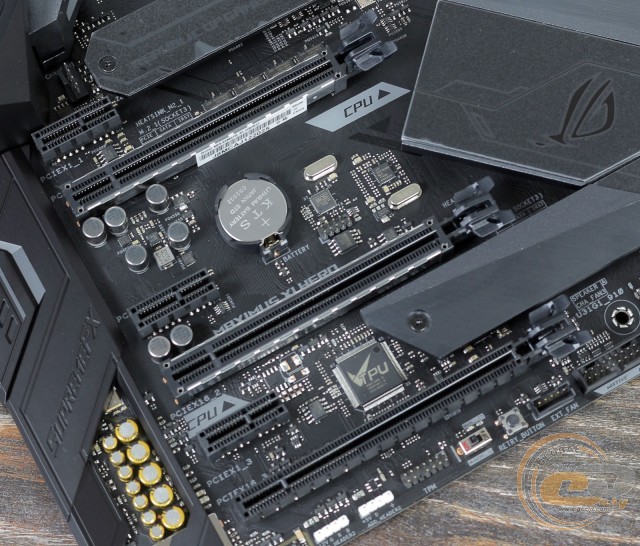

Для розширення функціональності материнської плати ROG MAXIMUS XI HERO є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (режиму х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (режиму х4).

Виробник не став винаходити велосипед і підключив верхні слоти PCI Express 3.0 x16 до процесора, тому проблем зі встановлення пари відеокарт за схемою x8+x8 не виникне. А завдяки грамотному компонуванню ви зможете підключити навіть відеокарти з трьохслотовим кулером. При цьому залишиться доступ до одного роз'єму PCI Express 3.0 x1. Також зверніть увагу, що всі слоти PCI Express 3.0 x1 використовують відкриті роз'єми, а пара основних PCIe x16 для відеокарт мають посилену конструкцію.
