Огляд і тестування материнської плати ASUS ROG MAXIMUS XI FORMULA: для любителів СВО

29-11-2018

Днями ми познайомилися з ASUS ROG MAXIMUS XI EXTREME - поточним флагманом топової ігрової лінійки ROG MAXIMUS, який ввібрав у себе максимальну кількість актуальних технологій і можливостей. З іншого боку, частина оснащення цієї плати може бути для вас не цікавою, а формат E-ATX і зовсім може не підійти. У такому випадку зверніть увагу на другу по старшинству модель - ASUS ROG MAXIMUS XI FORMULA, яка в деяких ситуаціях виглядає навіть більш виграшно.

ASUS ROG MAXIMUS XI FORMULA

Новинка практично не поступається флагману в оснащенні, але пропонує стандартну ATX-плату, трохи більш доступну вартість, а також можливість підключення радіаторів підсистеми живлення CPU до контуру СВО. Давайте ж вивчимо її характеристики більш детально.

Специфікація

Модель

ASUS ROG MAXIMUS XI FORMULA

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою DDR4-4400 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel I219V (10/100/1000 Мбіт/с)

1 x Aquantia AQC111C (10/100/1000/5000 Мбіт/с)

Wi-Fi

Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8- канальна з дизайном ROG SupremeFX

Живлення

1 х 24- контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

1 x 4- контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення водоблоків СВО (4-контактні)

4 x  роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення з можливістю підключення до СВО

Зовнішні порти I/O

1 x HDMI

2 x RJ45

6 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудіопорти

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х NODE

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG MAXIMUS XI FORMULA ASUS ROG MAXIMUS XI FORMULA

Материнська плата постачається в картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей продукту.

ASUS ROG MAXIMUS XI FORMULA

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:

  • шість SATA-шлейфів;
  • набір ASUS Q-Connectors;
  • міст 2-Way NVIDIA SLI;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • гвинтики для кріплення M.2-накопичувачів;
  • картонну підставку під чашку;
  • кабель перехідник з внутрішнього USB 3.1 Gen 1 на внутрішній USB 2.0;
  • комбіновану антену Wi-Fi і Bluetooth;
  • кабелі підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG MAXIMUS XI FORMULA

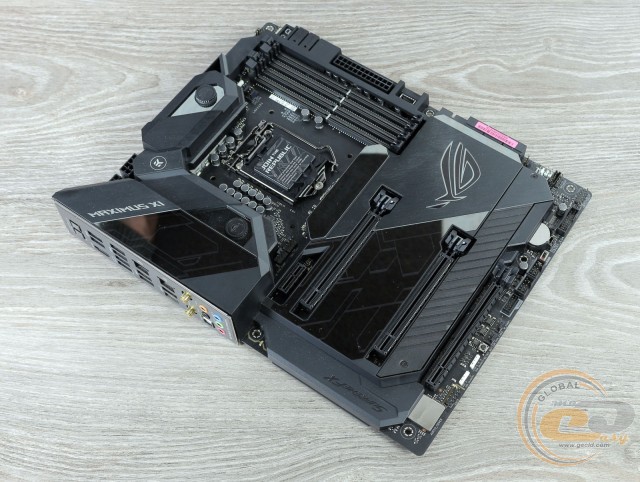

ROG MAXIMUS XI FORMULA виглядає навіть більш цікаво і брутально, ніж флагман. Велика частина чорної друкованої плати схована під пластиковим кожухом з дзеркальними вставками. Його роль швидше декоративна, проте він все ж здатний запобігти пошкодженню компонентів у процесі недбалої збірки.

ASUS ROG MAXIMUS XI FORMULA

На його зворотному боці закріплені дві плати зі світлодіодами і одна з OLED-дисплеєм LiveDash, який відображає діагностичну інформацію, призначений тексту для користувача або просту анімацію.

ASUS ROG MAXIMUS XI FORMULA

Що ж стосується підсвічування, то світіння утворює дуже гарний візерунок завдяки прозорим вставкам на кожусі. Плата відмінно виглядає в повній темряві. Це одна з найбільш вдалих реалізацій підсвічування ASUS Aura Sync. Доповнити образ системи можна за допомогою світлодіодних стрічок, для яких є чотири відповідних роз'єму.

ASUS ROG MAXIMUS XI FORMULA

Зручність складання системи і компонування набортних елементів виконані на вищому рівні. DIMM-слоти обладнані засувками з одного боку, а відеокарти не зможуть завадити підключенню SATA-накопичувачів. Усі кріпильні отвори також на місцях. Тому ніяких претензій у нас не виникло, незважаючи на велику кількість додаткових кнопок і роз'ємів.

ASUS ROG MAXIMUS XI FORMULA

Зворотний бік друкованої плати майже повністю ховається під металевою пластиною з логотипом серії ROG.

ASUS ROG MAXIMUS XI FORMULA

Вона підсилює конструкцію і відводить тепло від елементів підсистеми живлення за допомогою двох термопрокладок.

ASUS ROG MAXIMUS XI FORMULA

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, пара колодок підключення світлодіодних стрічок, кнопка «ReTry», порт NODE, перемикач «MemOK! II», роз'єми підключення вентиляторів, роз'єм температурного датчика і колодка підключення фронтальної панелі. Додатково зазначимо пару колодок для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0 і десяти USB 3.1 Gen 1: чотирьох внутрішніх і шести зовнішніх.

ASUS ROG MAXIMUS XI FORMULA

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми для моніторингу стану роботи системи СВО. Вони нададуть дані про температуру і потоку рідини в системі.

ASUS ROG MAXIMUS XI FORMULA

У верхньому правому куті розташувався діагностичний LED-індикатор і кнопки «Ввімкення» і «Перезавантаження».

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Присутнє і декілька обмежень. Один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA M.2-накопичувача. Своєю чергою два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну здатність із нижнім слотом PCI Express 3.0 x16 (x4), який за замовчуванням працює в режимі x2. І останнє обмеження пов'язане виключно з фізичним розташуванням інтерфейсів M.2 Socket 3 один проти одного: якщо в правий слот встановити накопичувач формату M.2 22110, то в лівий поміститься тільки M.2 2242.

ASUS ROG MAXIMUS XI FORMULA

Системна плата ASUS ROG MAXIMUS XI FORMULA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо пару колодок для підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі.

Відмінною особливістю ROG MAXIMUS XI FORMULA є її система охолодження. Вона складається з двох алюмінієвих радіаторів: один накриває чіпсет, а другий відповідає за охолодження елементів підсистеми живлення процесора. При бажанні другий радіатор можна підключити до контуру СВО для більш ефективного відводу тепла, що буде корисно при екстремальному розгоні. Результати вийшли такі:

  • радіатор охолодження чіпсета - 33,2°C (при розгоні - 34,1°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 43,7°C (при розгоні - 52°C);
  • бічний радіатор охолодження елементів підсистеми живлення - 45°C (при розгоні - 56,6°C);
  • дроселі підсистеми живлення - 50,9°C (при розгоні - 59,1°C).

Навіть без підключення до СВО радіатори відмінно справляються зі своїми обов'язками. Якщо ж пустити всередині холодоагент, то температурні показники будуть ще нижчі.

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми Vishay Siliconix SiC639, здатні витримувати струм силою до 50 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS ROG MAXIMUS XI FORMULA

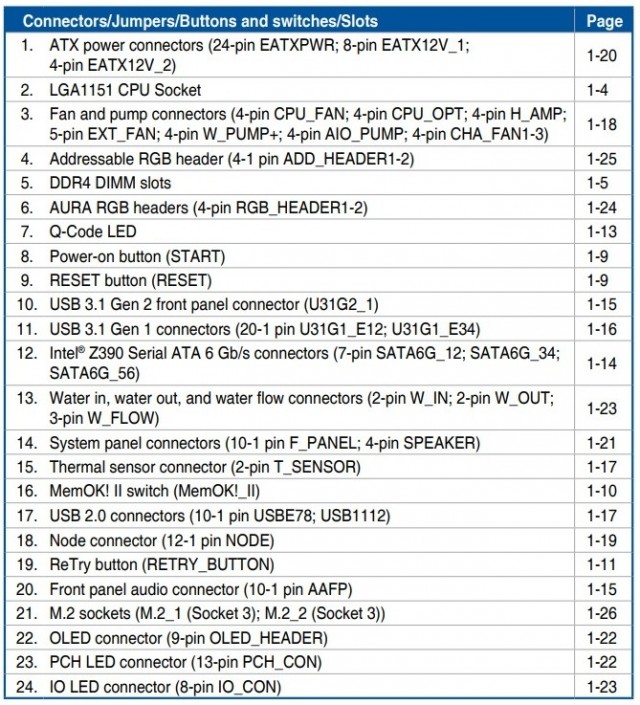

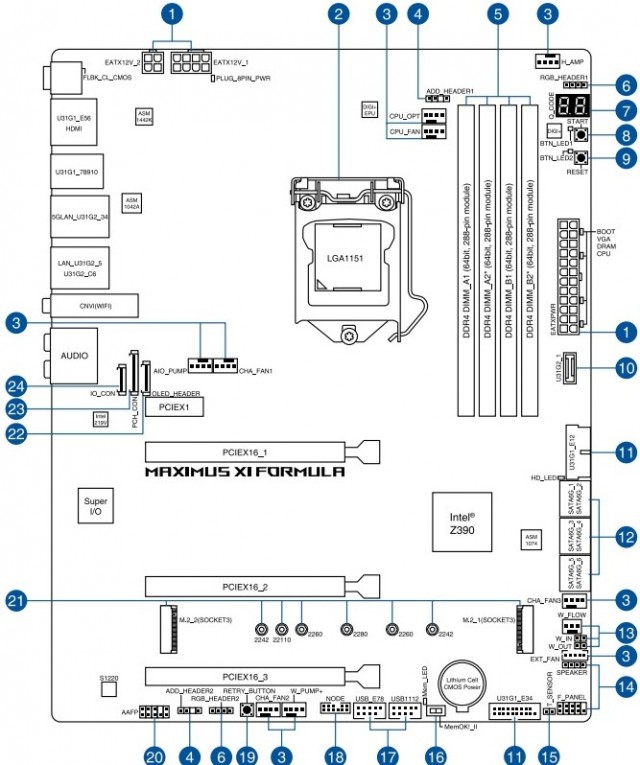

Для розширення функціональності материнської плати ROG MAXIMUS XI FORMULA є чотири слоти:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (режиму х16 або х8);
  3. PCI Express 3.0 x16 (режиму х8);
  4. PCI Express 3.0 x16 (режиму х4).

При бажанні можна організувати мультиграфічні зв'язки з двох або трьох відеокарт завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX. Розташування і посилена конструкція основних слотів дозволяє без проблем підключити дві масивні відеокарти з трислотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

ASUS ROG MAXIMUS XI FORMULA

Якщо ж ви вирішили скористатися iGPU процесора, то у вашому розпорядженні відеовихід HDMI, обслуговування якого здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG MAXIMUS XI FORMULA

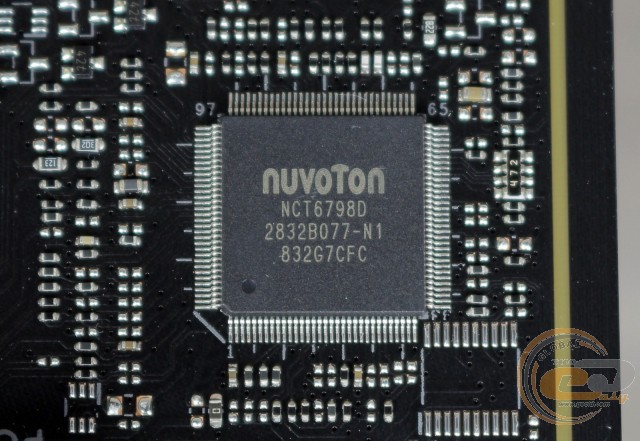

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS ROG MAXIMUS XI FORMULA

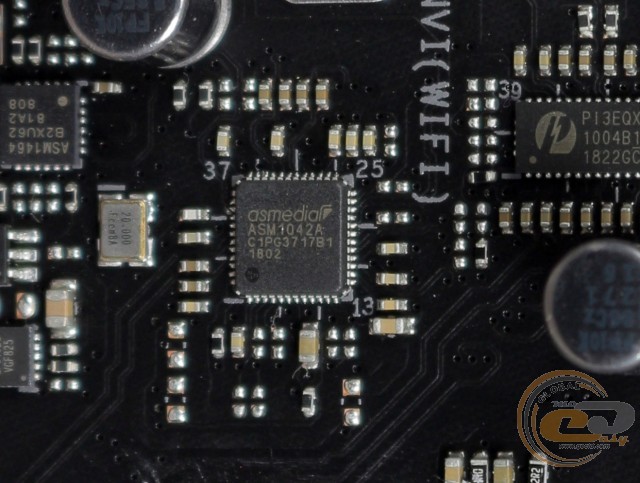

Коректна робота двох з шести портів USB 3.1 Gen 1 на інтерфейсній панелі забезпечена мікросхемою ASMedia ASM1042A.

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

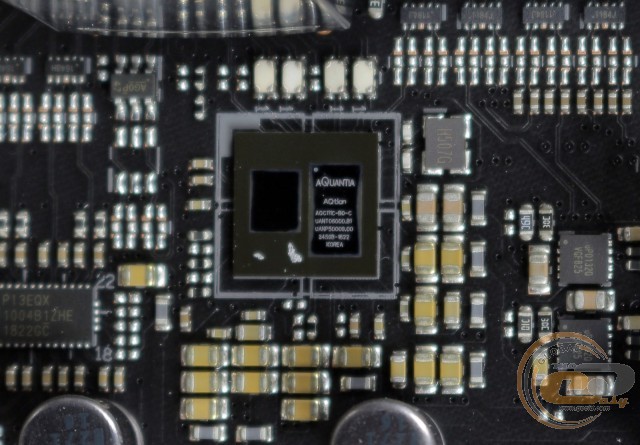

Для підтримки мережевих з'єднань слугують два LAN-контролери: 5-гігабітний Aquantia AQC111C і гігабітний Intel WGI219V. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst V.

ASUS ROG MAXIMUS XI FORMULA

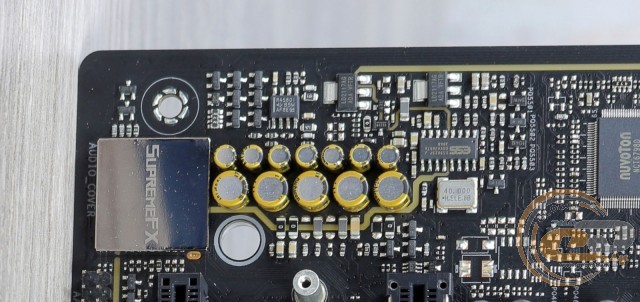

Попередньо 7.1-канальний звуковий кодек Realtek ALC S1220 забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників з високим опором.

ASUS ROG MAXIMUS XI FORMULA

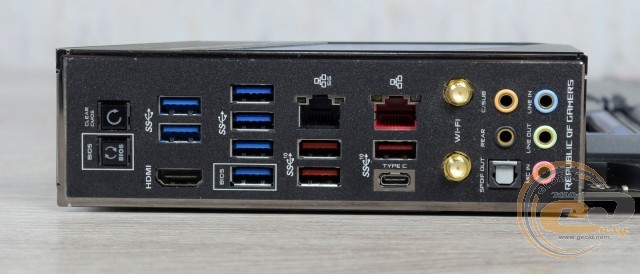

На інтерфейсну панель виведені такі елементи:

  • 1 x HDMI;
  • 2 x RJ45;
  • 6 х USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопорти;
  • 1 x Optical S/PDIF out
  • 1 x кнопка «Скидання CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

За заглушкою інтерфейсної панелі знаходиться модуль Intel Wireless-AC 9560. Він реалізує підтримку стандартів 802.11a/b/g/n/ac Wi-Fi (2,4/5 ГГц) і Bluetooth 5.0. Також відзначимо велику кількість портів USB (включаючи чотири USB 3.1 Gen 2), зручне підключення багатоканальної акустики, можливість скидання CMOS і оновлення прошивки BIOS без використання процесора і ОЗП.

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

Можливості організації охолодження всередині системного корпусу у ASUS ROG MAXIMUS XI FORMULA дуже хороші. Є вісім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, а ще чотири використовуються для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG MAXIMUS XI FORMULA

Скориставшись функцією автоматичного розгону в режимі «GAMER OC», ми отримали частоту процесора Intel Core i7-9700K на рівні 4,9 ГГц при напрузі 1,270 В. При запуску стрес-тесту AIDA64 максимальна температура ядер досягала 81°С, і ніяких проблем зі стабільністю роботи не було.

ASUS ROG MAXIMUS XI FORMULA

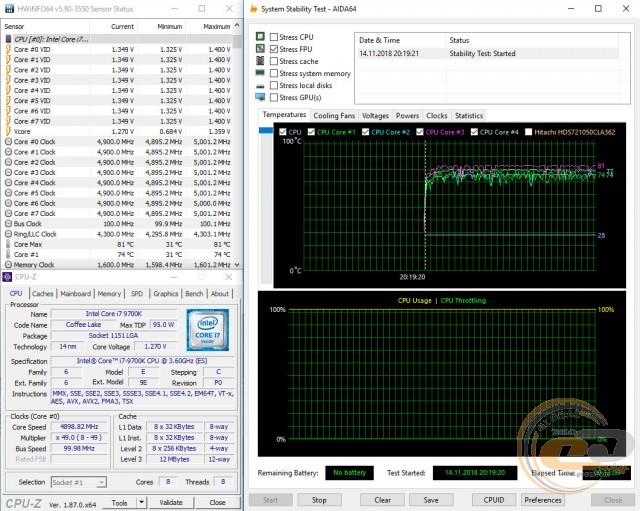

За підсумками ручного розгону робоча частота тестового процесора склала 5100 МГц при напрузі 1,234 В. Для цього в BIOS ми підняли напругу до 1,32 В і множник до «x51». Стрес-тест знову пройшов без проблем - температура ядер не піднімалася вище за 80°С.

ASUS ROG MAXIMUS XI FORMULA

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4000 МГц.

Тестування

Для перевірки можливостей материнської плати ROG MAXIMUS XI FORMULA використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

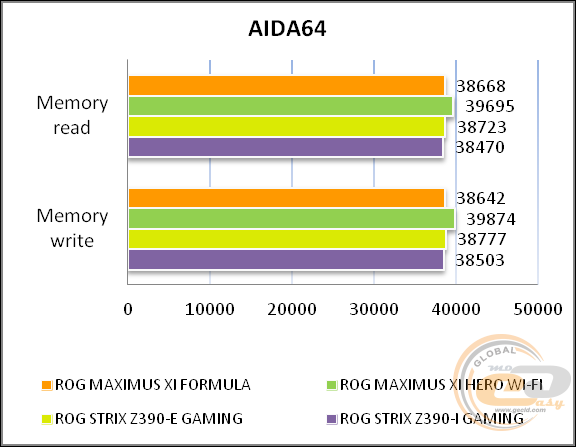

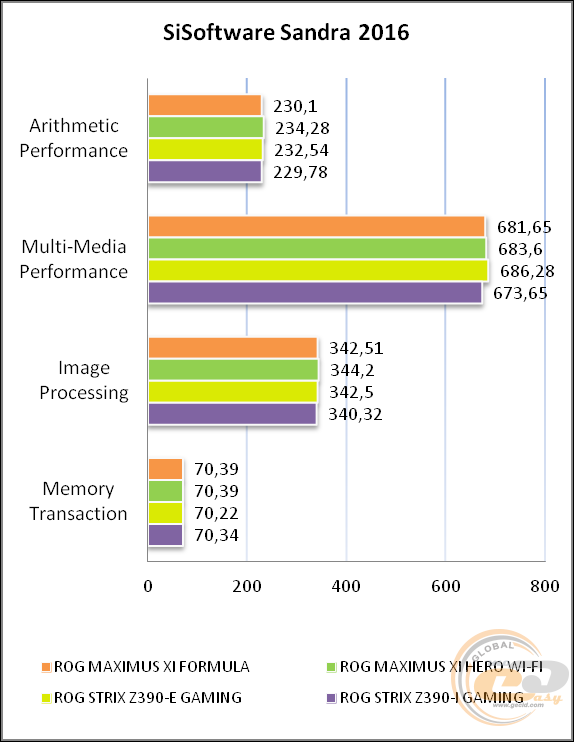

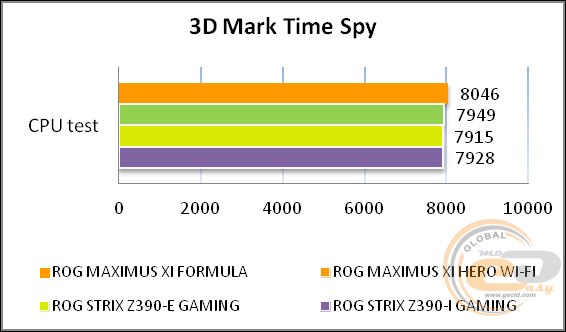

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

ASUS ROG MAXIMUS XI FORMULA

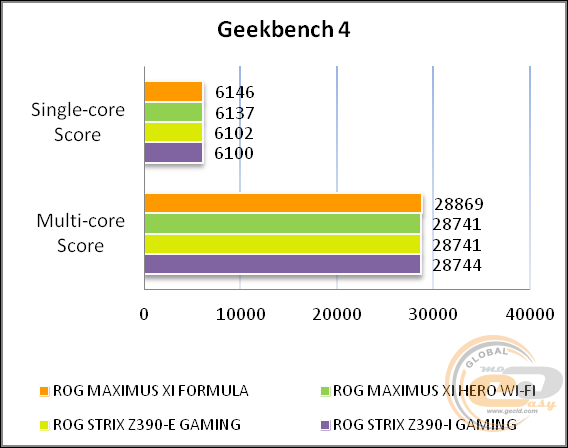

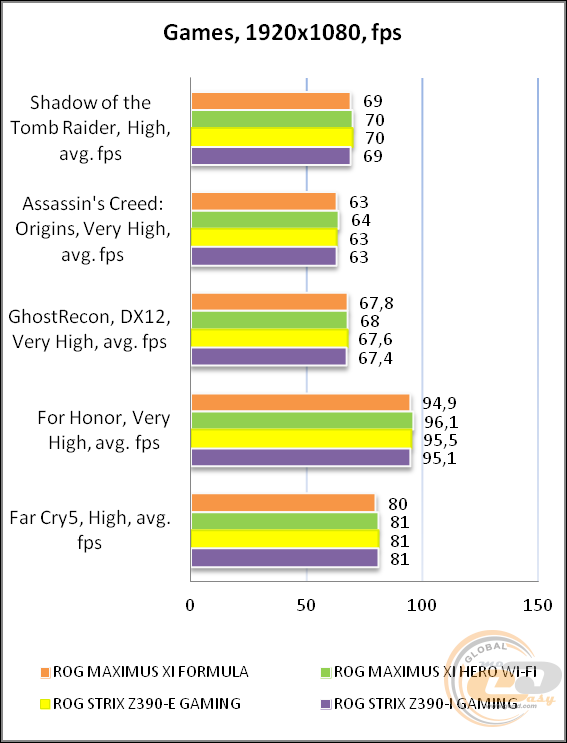

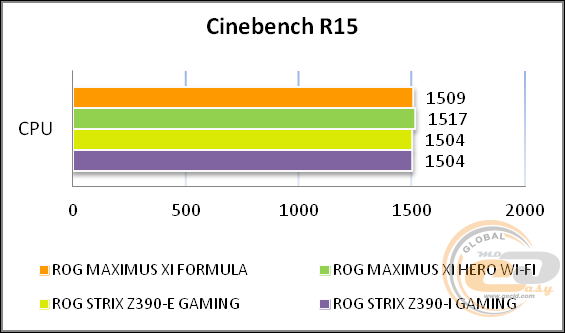

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-92.2

Дуже добре

Динамічний діапазон, дБ (А)

92.1

Дуже добре

Гармонійні викривлення, %

0.0011

Відмінно

Гармонійні викривлення + шум, дБ(A)

-82.7

Добре

Інтермодуляційні викривлення + шум, %

0.010

Дуже добре

Взаємопроникнення каналів, дБ

-87.2

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-99.0

Відмінно

Динамічний діапазон, дБ (А)

102.9

Відмінно

Гармонійні викривлення, %

0.0012

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.2

Добре

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-87.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0071

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого для більшості користувачів буде більш ніж достатньо.

Висновки

ASUS ROG MAXIMUS XI FORMULA

Материнська плата ASUS ROG MAXIMUS XI FORMULA є другою за старшинством моделлю на чіпсеті Intel Z390 топової ігрової лінійки. Вона пропонується за середньою вартістю близько $550, і в деяких аспектах виглядає навіть краще, ніж флагманська ASUS ROG MAXIMUS XI EXTREME.

Зокрема, це стосується власників СВО, які зможуть підключити до її контуру радіатори підсистеми живлення ЦП для більш ефективного відводу тепла. Додатково зазначимо більш цікавий дизайн, стандартний ATX-формат друкованої плати, а також захисний кожух і опорну пластину на звороті текстоліту.

У плані оснащення ROG MAXIMUS XI FORMULA поступається флагману виключно наявністю слота для плати ROG DIMM.2 з парою M.2 Socket 3, а також відсутністю перемикачів «RSVD», «Slow mode» та джампера «LN2».

Серед особливостей новинки виділимо традиційне обмеження з одночасної роботи деяких інтерфейсів, а також фізичне обмеження з одночасного встановлення пари M.2-накопичувачів.

У результаті ASUS ROG MAXIMUS XI FORMULA виглядає не менш цікавим рішенням, ніж старша ROG MAXIMUS XI EXTREME, особливо якщо ви вже маєте або плануєте зібрати власну СВО.

Переваги:

  • посилена 10-фазна цифрова підсистема живлення;
  • наявність підсвічування ASUS Aura Sync;
  • приємний дизайн;
  • масивна опорна пластина і захисний кожух;
  • підтримка інтерфейсів USB 3.1 Gen 2 Type-A і Type-C;
  • модуль бездротових інтерфейсів Intel Wireless-AC 9560;
  • два інтерфейси M.2 Socket 3 із радіатором;
  • гігабітний і 5-гігабітний мережеві контролери з можливістю пріоритизації трафіку;
  • слоти PCI Express x16 з посиленою конструкцією;
  • підтримка оперативної пам'яті з частотою до 4400 МГц;
  • ефективна система охолодження з можливістю підключення до СВО;
  • хороший комплект постачання;
  • хороші можливості з автоматичного і ручного розгону;
  • якісна звукова підсистема з дизайном ROG SupremeFX;
  • хороша компоновка інтерфейсної панелі;
  • наявність дисплея LiveDash;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження з одночасної роботи деяких інтерфейсів;
  • фізичне обмеження з одночасного встановлення пари довгих M.2-накопичувачів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Стаття прочитана раз(и)
Опубліковано : 29-11-2018
