Огляд і тестування материнської плати ASUS ROG MAXIMUS XI FORMULA: для любителів СВО

Днями ми познайомилися з ASUS ROG MAXIMUS XI EXTREME - поточним флагманом топової ігрової лінійки ROG MAXIMUS, який ввібрав у себе максимальну кількість актуальних технологій і можливостей. З іншого боку, частина оснащення цієї плати може бути для вас не цікавою, а формат E-ATX і зовсім може не підійти. У такому випадку зверніть увагу на другу по старшинству модель - ASUS ROG MAXIMUS XI FORMULA, яка в деяких ситуаціях виглядає навіть більш виграшно.

Новинка практично не поступається флагману в оснащенні, але пропонує стандартну ATX-плату, трохи більш доступну вартість, а також можливість підключення радіаторів підсистеми живлення CPU до контуру СВО. Давайте ж вивчимо її характеристики більш детально.

Специфікація

Упаковка і комплект постачання

Материнська плата постачається в картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей продукту.

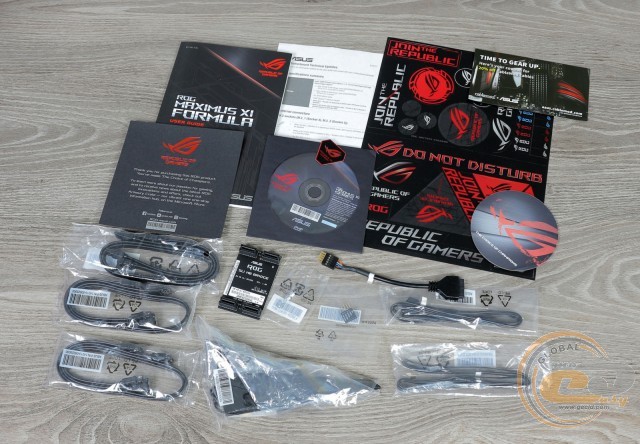

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:

• шість SATA-шлейфів;
• набір ASUS Q-Connectors;
• міст 2-Way NVIDIA SLI;
• набір маркувальних наклейок;
• набір наклейок ROG;
• гвинтики для кріплення M.2-накопичувачів;
• картонну підставку під чашку;
• кабель перехідник з внутрішнього USB 3.1 Gen 1 на внутрішній USB 2.0;
• комбіновану антену Wi-Fi і Bluetooth;
• кабелі підключення світлодіодних стрічок.

Дизайн і особливості плати

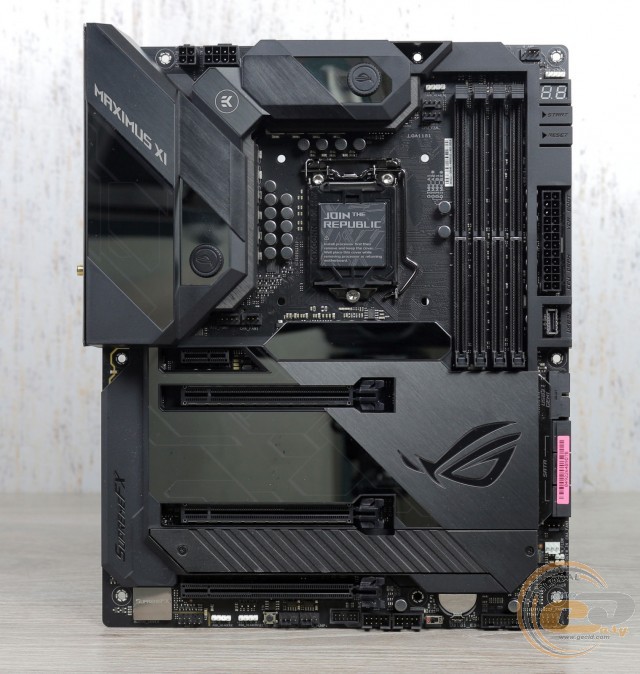

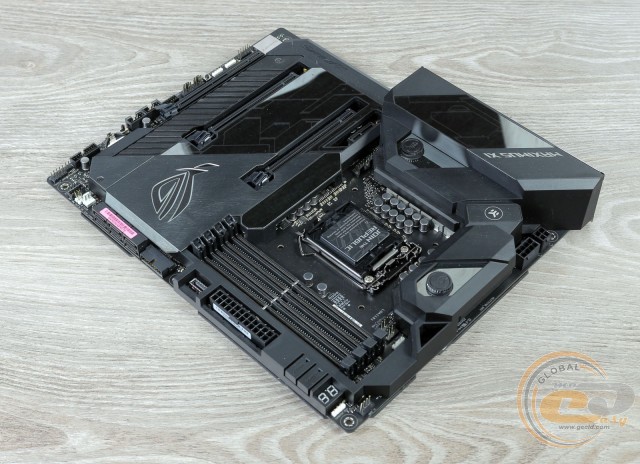

ROG MAXIMUS XI FORMULA виглядає навіть більш цікаво і брутально, ніж флагман. Велика частина чорної друкованої плати схована під пластиковим кожухом з дзеркальними вставками. Його роль швидше декоративна, проте він все ж здатний запобігти пошкодженню компонентів у процесі недбалої збірки.

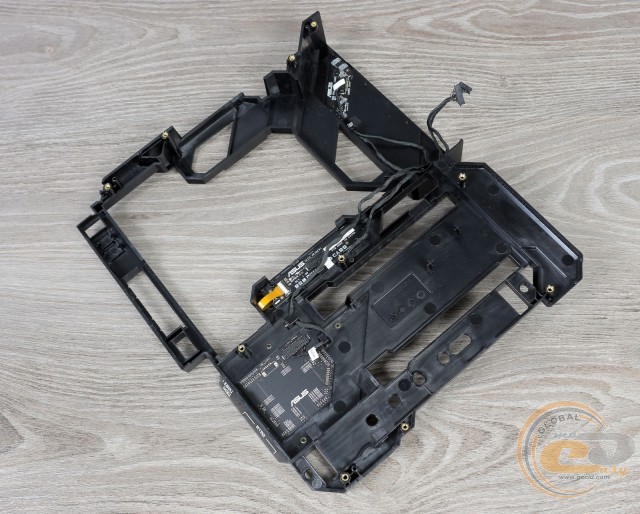

На його зворотному боці закріплені дві плати зі світлодіодами і одна з OLED-дисплеєм LiveDash, який відображає діагностичну інформацію, призначений тексту для користувача або просту анімацію.

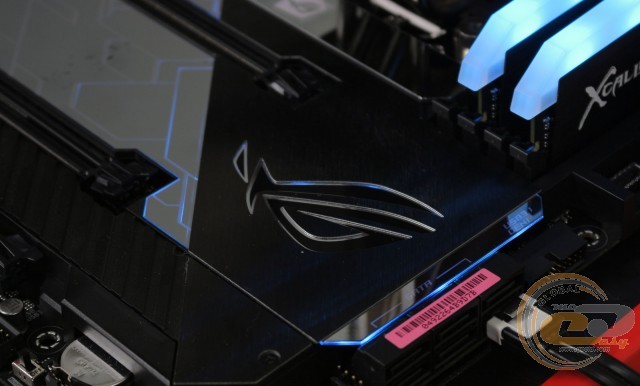

Що ж стосується підсвічування, то світіння утворює дуже гарний візерунок завдяки прозорим вставкам на кожусі. Плата відмінно виглядає в повній темряві. Це одна з найбільш вдалих реалізацій підсвічування ASUS Aura Sync. Доповнити образ системи можна за допомогою світлодіодних стрічок, для яких є чотири відповідних роз'єму.

Зручність складання системи і компонування набортних елементів виконані на вищому рівні. DIMM-слоти обладнані засувками з одного боку, а відеокарти не зможуть завадити підключенню SATA-накопичувачів. Усі кріпильні отвори також на місцях. Тому ніяких претензій у нас не виникло, незважаючи на велику кількість додаткових кнопок і роз'ємів.

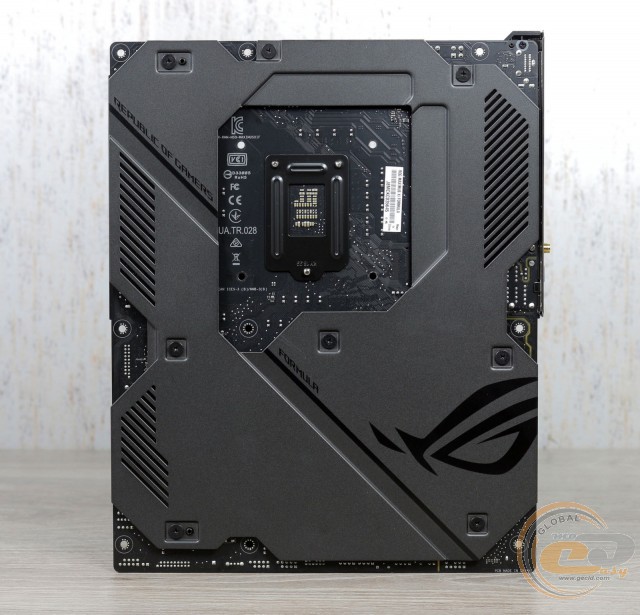

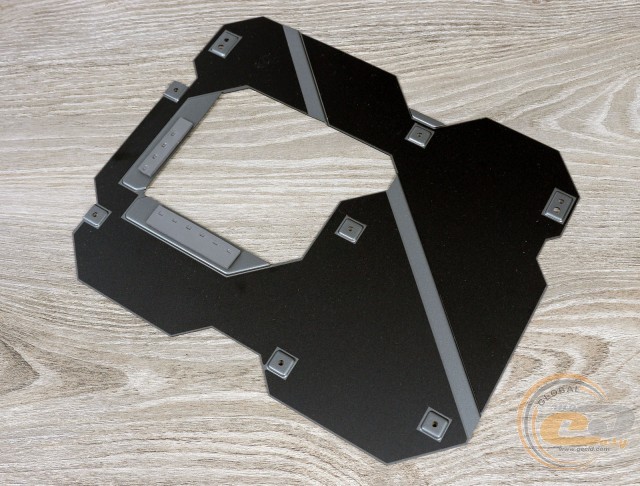

Зворотний бік друкованої плати майже повністю ховається під металевою пластиною з логотипом серії ROG.

Вона підсилює конструкцію і відводить тепло від елементів підсистеми живлення за допомогою двох термопрокладок.

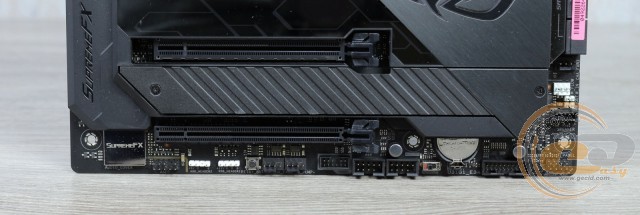

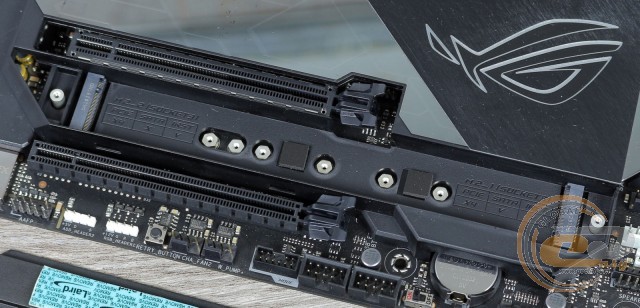

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, пара колодок підключення світлодіодних стрічок, кнопка «ReTry», порт NODE, перемикач «MemOK! II», роз'єми підключення вентиляторів, роз'єм температурного датчика і колодка підключення фронтальної панелі. Додатково зазначимо пару колодок для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0 і десяти USB 3.1 Gen 1: чотирьох внутрішніх і шести зовнішніх.

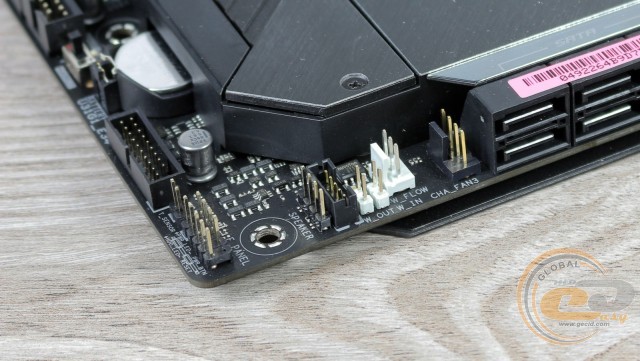

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми для моніторингу стану роботи системи СВО. Вони нададуть дані про температуру і потоку рідини в системі.

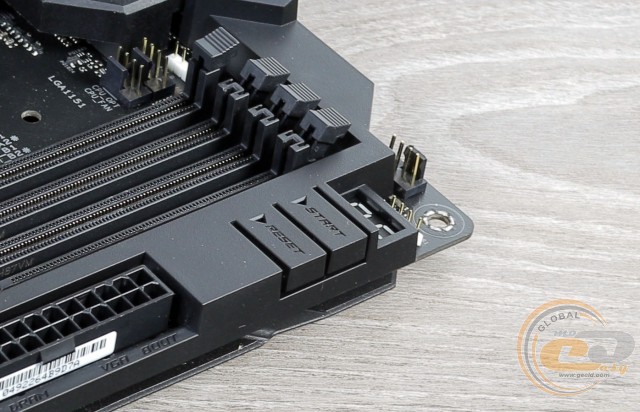

У верхньому правому куті розташувався діагностичний LED-індикатор і кнопки «Ввімкення» і «Перезавантаження».

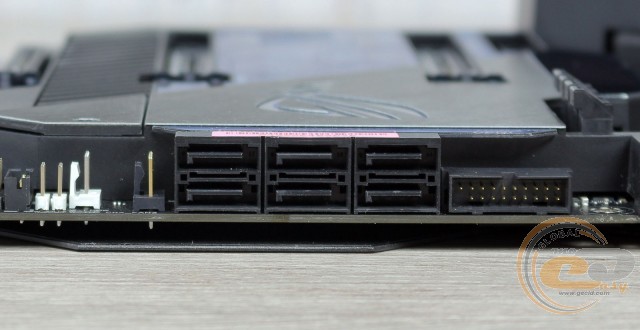

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Присутнє і декілька обмежень. Один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA M.2-накопичувача. Своєю чергою два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну здатність із нижнім слотом PCI Express 3.0 x16 (x4), який за замовчуванням працює в режимі x2. І останнє обмеження пов'язане виключно з фізичним розташуванням інтерфейсів M.2 Socket 3 один проти одного: якщо в правий слот встановити накопичувач формату M.2 22110, то в лівий поміститься тільки M.2 2242.

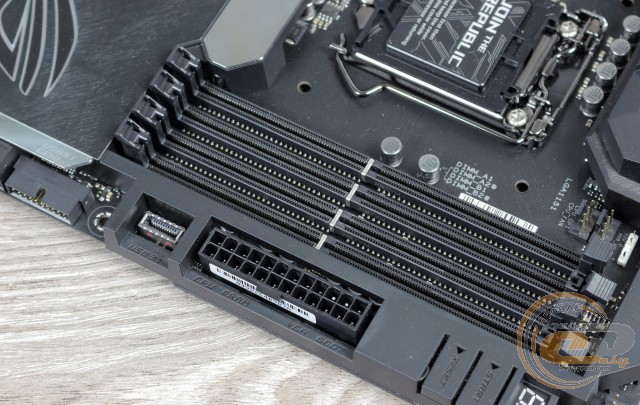

Системна плата ASUS ROG MAXIMUS XI FORMULA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо пару колодок для підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі.

Відмінною особливістю ROG MAXIMUS XI FORMULA є її система охолодження. Вона складається з двох алюмінієвих радіаторів: один накриває чіпсет, а другий відповідає за охолодження елементів підсистеми живлення процесора. При бажанні другий радіатор можна підключити до контуру СВО для більш ефективного відводу тепла, що буде корисно при екстремальному розгоні. Результати вийшли такі:

• радіатор охолодження чіпсета - 33,2°C (при розгоні - 34,1°C);
• верхній радіатор охолодження елементів підсистеми живлення - 43,7°C (при розгоні - 52°C);
• бічний радіатор охолодження елементів підсистеми живлення - 45°C (при розгоні - 56,6°C);
• дроселі підсистеми живлення - 50,9°C (при розгоні - 59,1°C).

Навіть без підключення до СВО радіатори відмінно справляються зі своїми обов'язками. Якщо ж пустити всередині холодоагент, то температурні показники будуть ще нижчі.

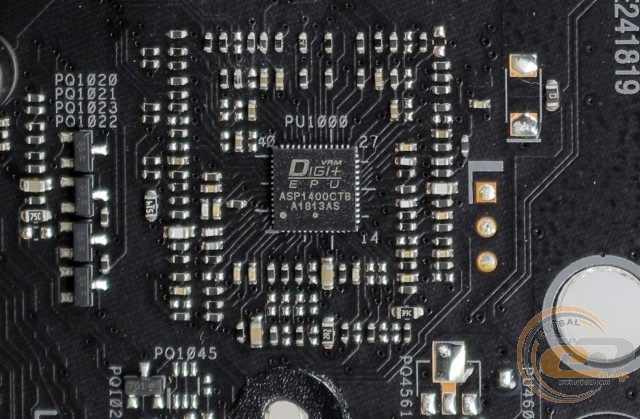

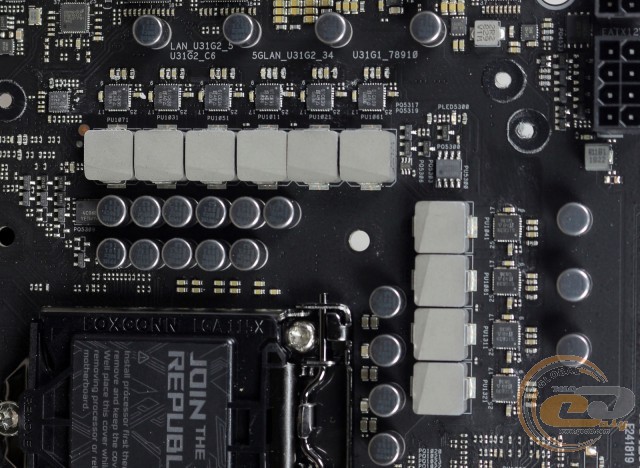

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми Vishay Siliconix SiC639, здатні витримувати струм силою до 50 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

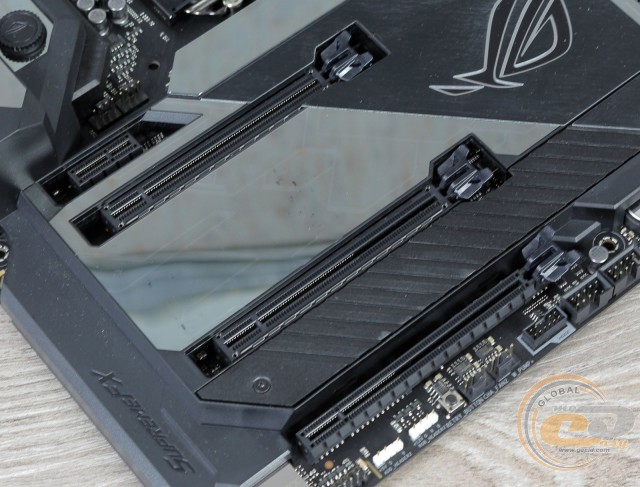

Для розширення функціональності материнської плати ROG MAXIMUS XI FORMULA є чотири слоти:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (режиму х16 або х8);
3. PCI Express 3.0 x16 (режиму х8);
4. PCI Express 3.0 x16 (режиму х4).

При бажанні можна організувати мультиграфічні зв'язки з двох або трьох відеокарт завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX. Розташування і посилена конструкція основних слотів дозволяє без проблем підключити дві масивні відеокарти з трислотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.
