Огляд і тестування материнської плати ROG MAXIMUS X HERO: герой не на один день

16-02-2018

Поки ми перебуваємо в очікуванні швидкого анонсу й старту продажів доступних материнських плат для процесорів Intel Core восьмого покоління, усім бажаючим скоріше скласти собі систему доводиться обмежувати свій вибір виключно моделями на недешевому Intel Z370. Однак сьогодні ми поговоримо про материнську плату, в якої точно сформувався ряд потенційних і реальних покупців, адже придбання одного з пристроїв серії ROG MAXIMUS – це цілком усвідомлений крок, коли є необхідність у складанні високорівневої системи для ігор.

ROG MAXIMUS X HERO

Оновлений герой отримав римську цифру X (десять) у назві та за фактом є найдоступнішою новинкою з цієї лінійки. До того ж ROG MAXIMUS X HERO може бути цікавою для любителів модингу та єдиного колірного оформлення всієї системи, оскільки поєднує підсвічування ASUS AURA Sync і стильний дизайн у темних тонах, який відмінно впишеться, наприклад, у Deepcool Genome ROG. Давайте ж розглянемо детальні характеристики цієї материнської плати.

Специфікація

Модель

ROG MAXIMUS X HERO

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті
Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Скидання CMOS»

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG MAXIMUS X HERO ROG MAXIMUS X HERO

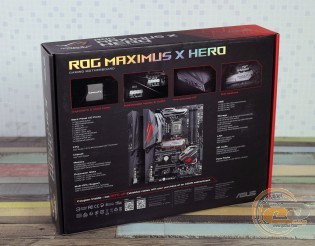

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах ROG MAXIMUS. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей.

ROG MAXIMUS X HERO

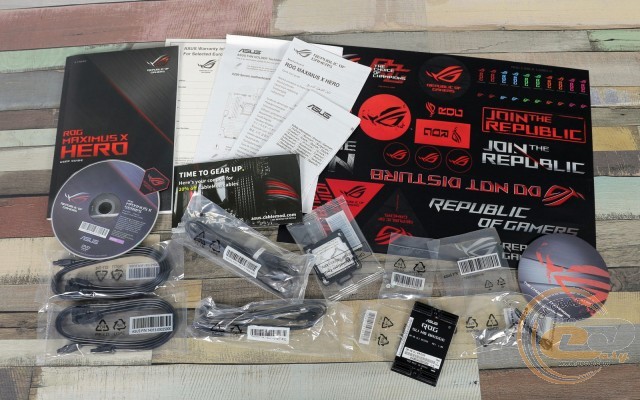

Комплект поставки новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і набору паперової документації, в коробці ми виявили:

  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool;
  • набір ASUS Q-Connectors;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • картонну підставку під чашку;
  • кріплення додаткового вентилятора охолодження підсистеми живлення;
  • кабель підключення світлодіодної стрічки;
  • гвинтики для кріплення накопичувача M.2.

Дизайн і особливості плати

ROG MAXIMUS X HERO

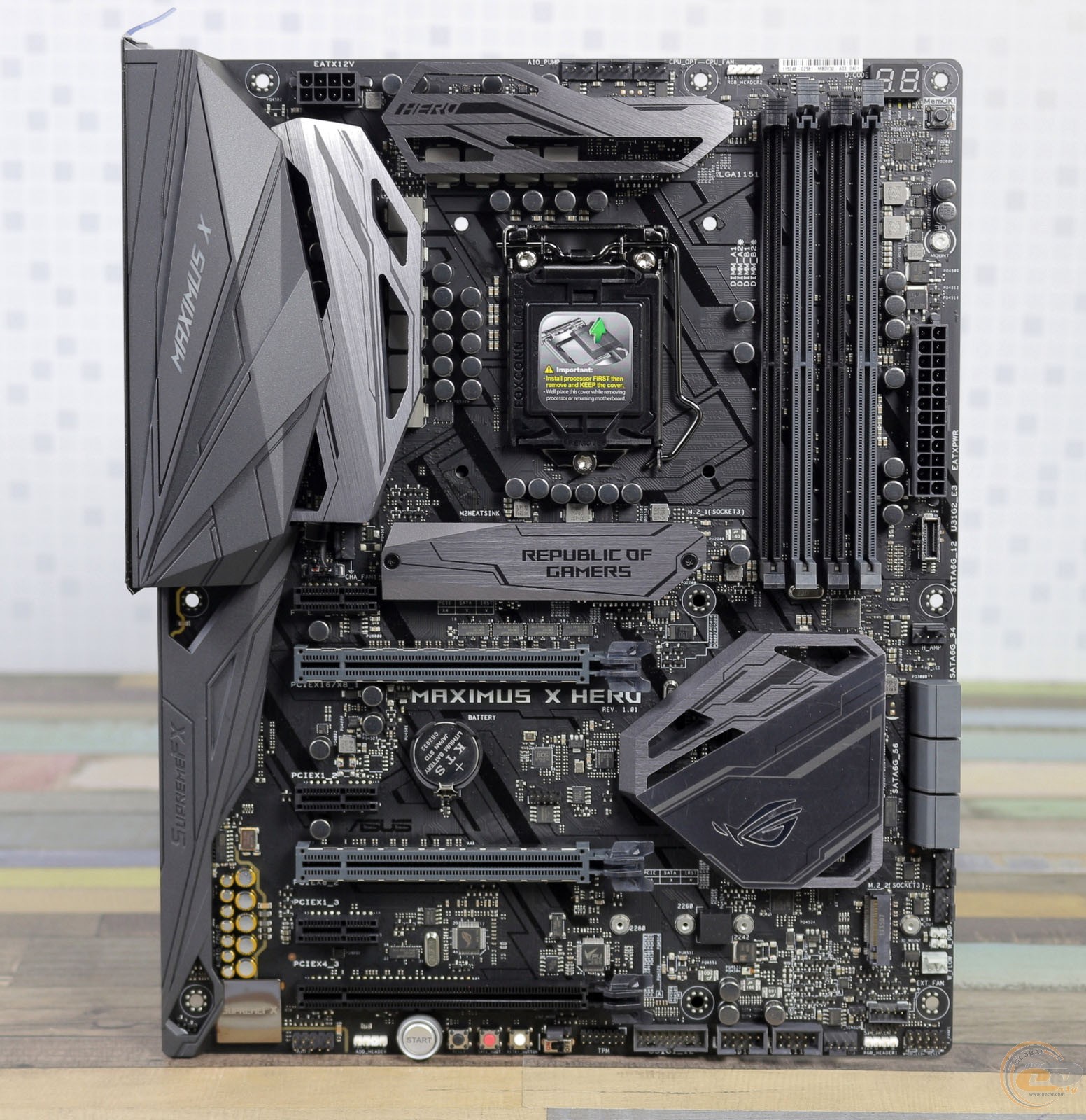

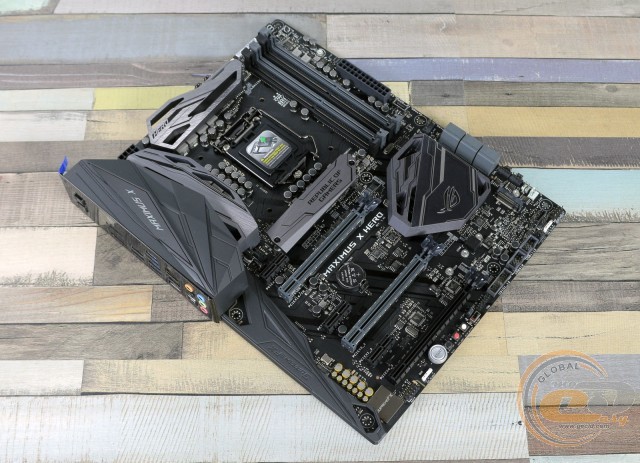

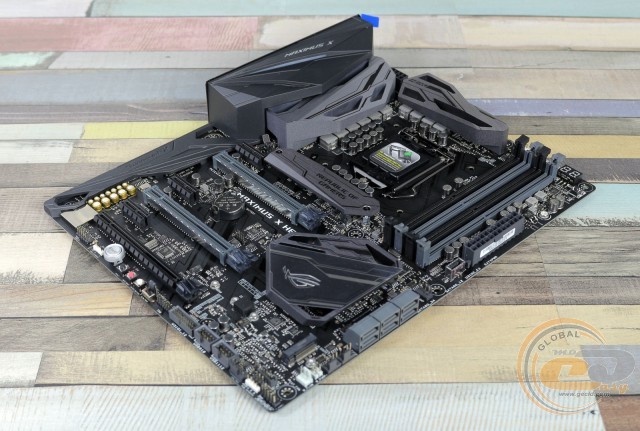

У черговий раз відзначимо вдалий дизайн сучасних моделей лінійки ROG MAXIMUS, який припаде до душі багатьом користувачам завдяки своїй спокійній колірній гамі й оригінальній формі радіаторів. Що ж стосується самої друкованої плати, то в ролі основи ROG MAXIMUS X HERO використано текстоліт формату ATX (305 x 244 мм) з чорним матовим покриттям.

ROG MAXIMUS X HERO

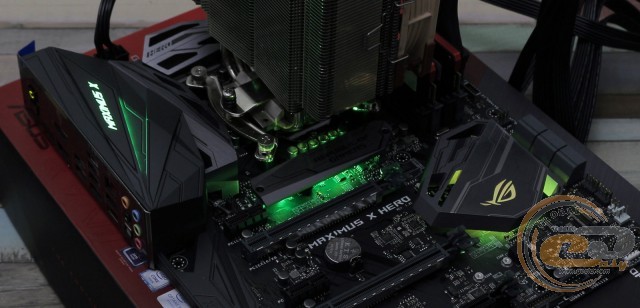

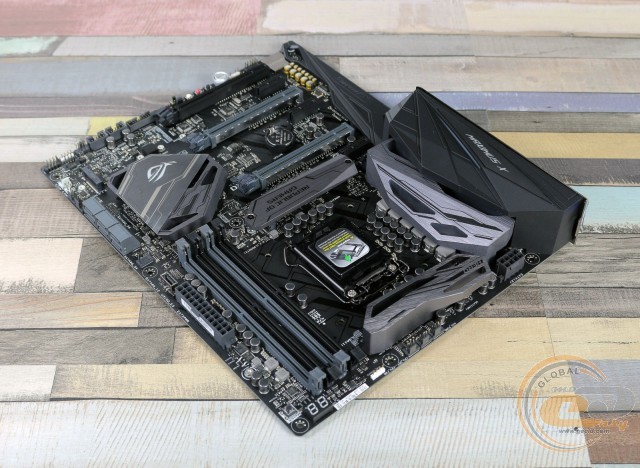

Важливою перевагою ROG MAXIMUS X HERO є згадана система підсвічування ASUS AURA Sync, яка не лише містить кілька зон, але й дозволяє синхронізувати роботу з іншими продуктами ASUS і рішеннями сторонніх компаній, які отримали сертифікацію у тайванського виробника. Наприклад, з оновленими модулями пам'яті G.Skill Trident Z, які отримали приставку «RGB» у назві.

ROG MAXIMUS X HERO

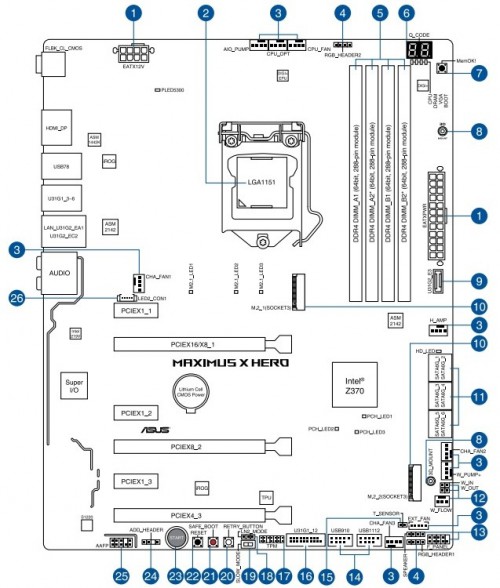

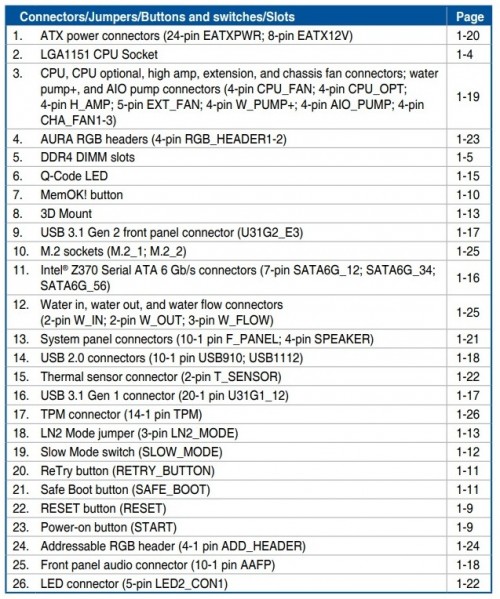

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на найвищому рівні й жодних претензій у нас не виникло, незважаючи на доволі велику кількість додаткових кнопок і роз'ємів.

ROG MAXIMUS X HERO

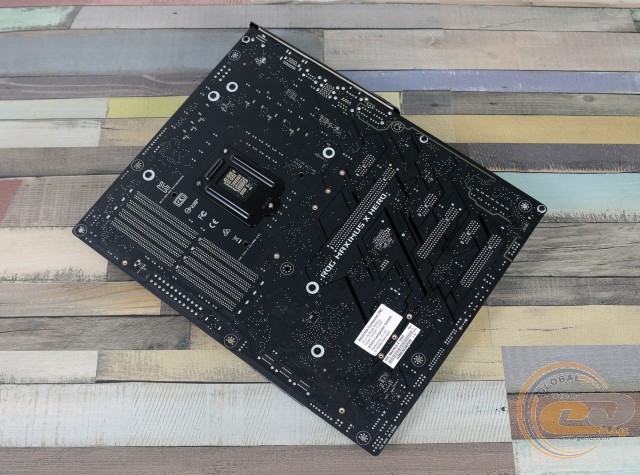

Глянувши на зворотну сторону друкованої плати, можна відзначити лише звичну опорну пластину процесорного роз'єма. На жаль, наявність повноформатної пластини жорсткості на звороті поки залишається прерогативою ще дорожчих ігрових моделей або захищених версій ASUS TUF.

ROG MAXIMUS X HERO

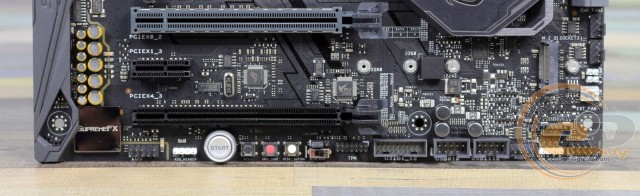

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, колодка підключення світлодіодної стрічки, кнопки ввімкнення, перезавантаження, «Safe_Boot» і «ReTry», перемикач режиму «Slow mode», порт TPM, роз'єм підключення системного вентилятора, колодка підключення фронтальній панелі та роз'єм температурного датчика. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх також шість: два внутрішніх і чотири зовнішніх.

ROG MAXIMUS X HERO

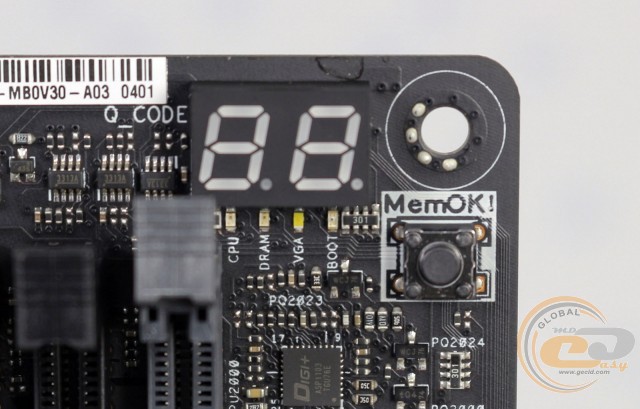

У верхньому правому кутку розташувалися діагностичний LED-індикатор і кнопка «MemOK!».

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

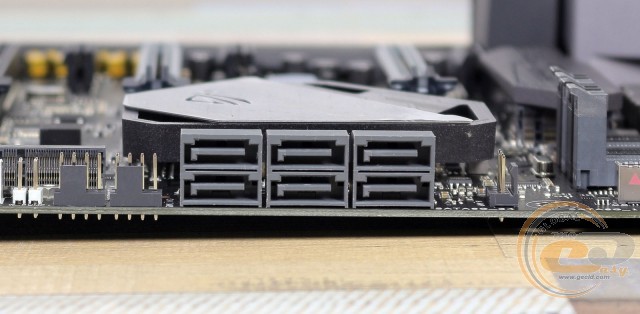

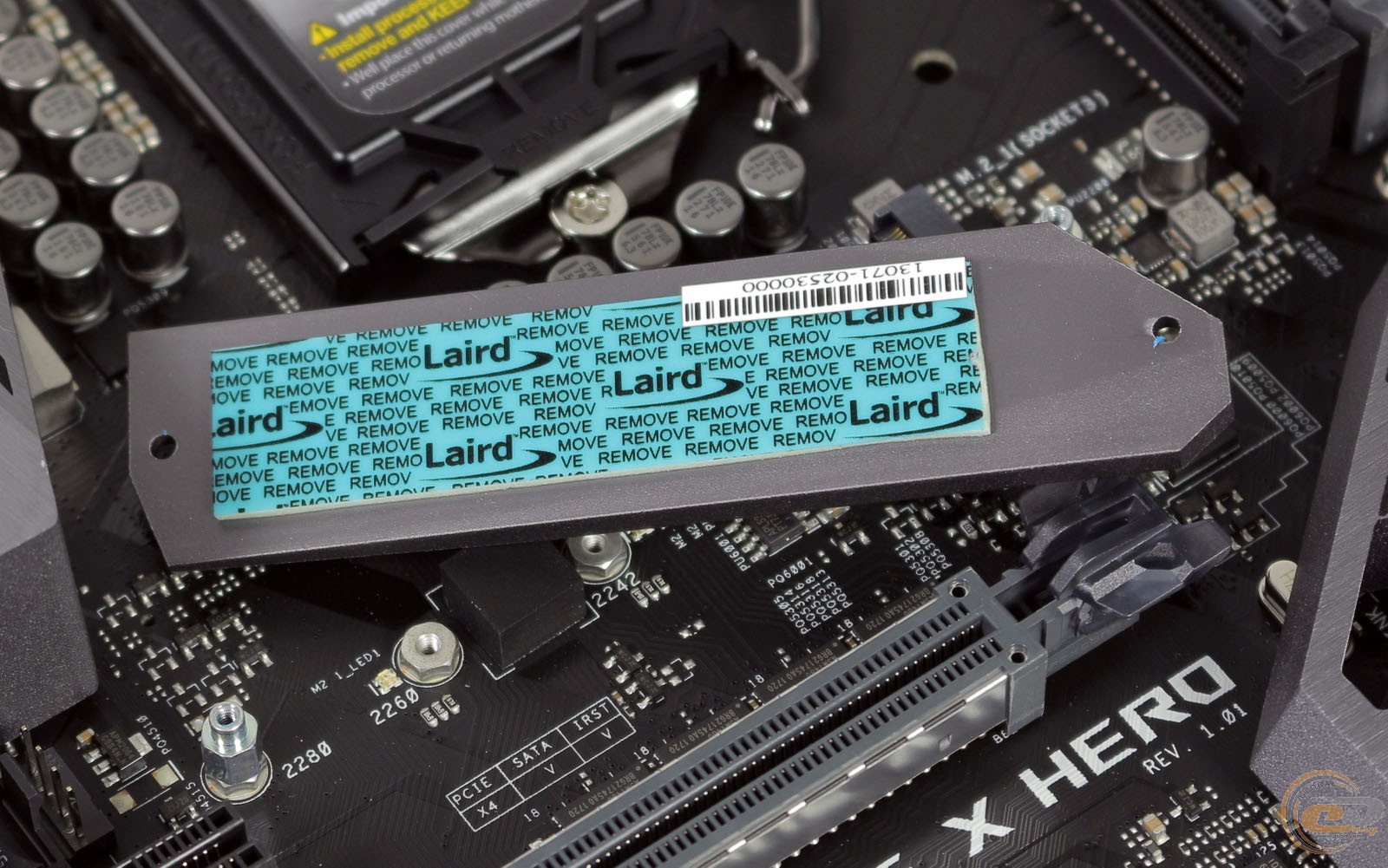

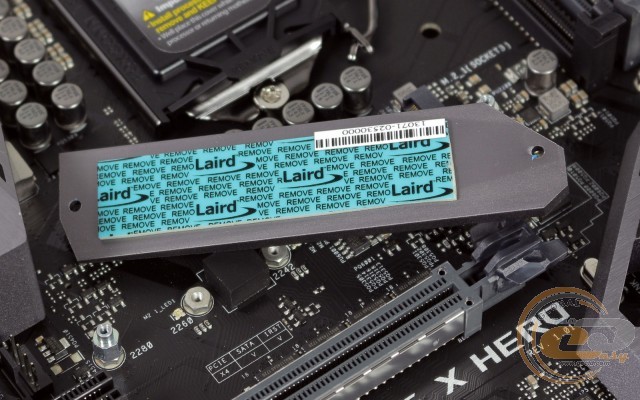

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), один з яких прикритий додатковим радіатором, і шістьма портами SATA 6 Гбіт/с. Є й декілька обмежень. Один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. У свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.

ROG MAXIMUS X HERO

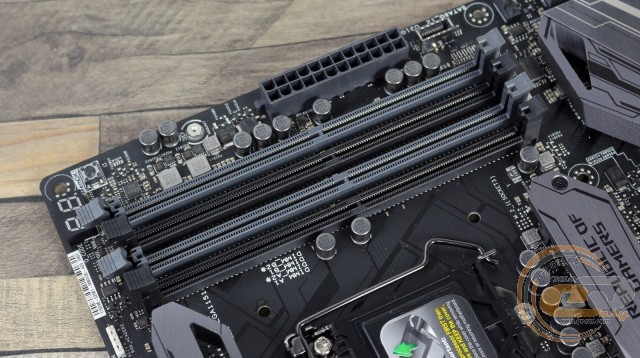

Системна плата ROG MAXIMUS X HERO оснащена чотирма DIMM-слотами для монтажу модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4133 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо колодку підключення виносної панелі з портами USB 3.1 Gen 2. Всього на платі за допомогою пари контролерів ASMedia ASM3142 реалізовано підтримку трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

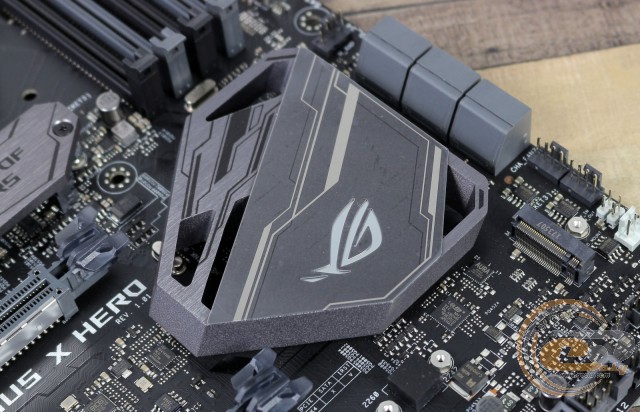

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 31,6°C (при розгоні – 32,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 41,8°C (при розгоні − 45,5°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 44,3°C (при розгоні – 44,7°C);
  • дроселі підсистеми живлення – 47,6°C (при розгоні − 51,6°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію. Також нагадаємо про наявність у комплекті кріплення вентилятора охолодження одного з двох радіаторів на елементах підсистеми живлення, що допоможе ще більше знизити температуру за необхідності.

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

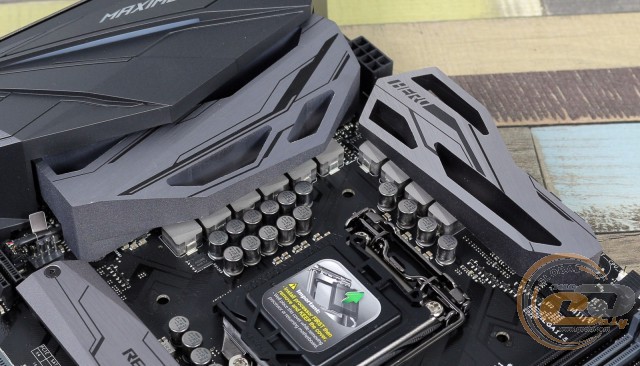

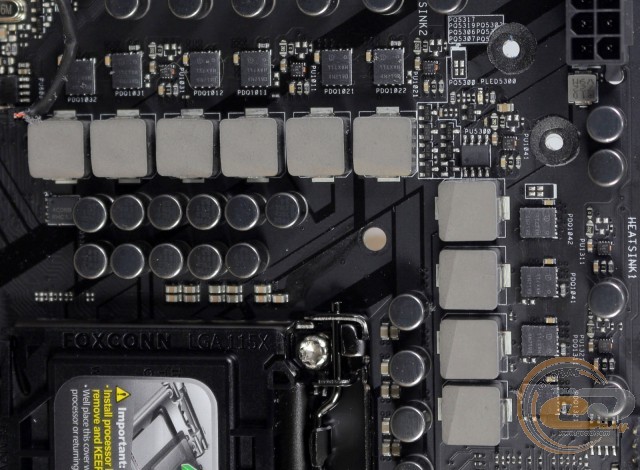

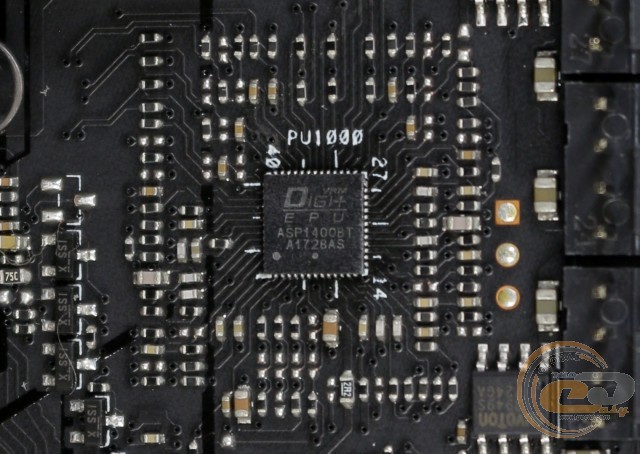

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються МОП-транзистори TI NexFET, дроселі MicroFine і японські твердотілі конденсатори.

ROG MAXIMUS X HERO

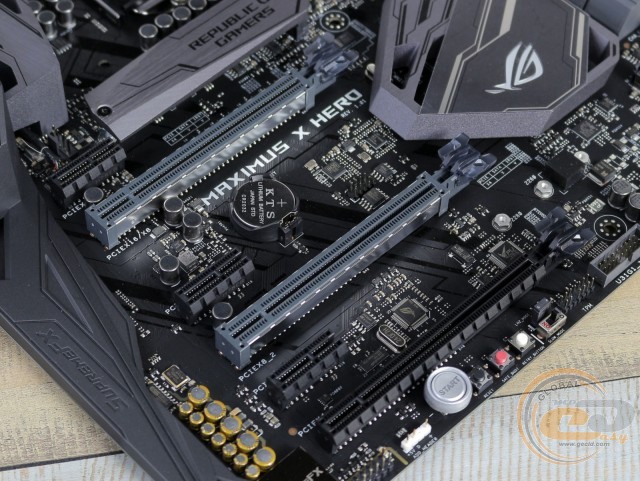

Для розширення функціональності материнської плати ROG MAXIMUS X HERO є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. І у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. При цьому зверніть увагу, що всі слоти PCI Express 3.0 x1 використовують відкриті роз'єми.

У зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 3.0 x1 («PCIe x1_3») ділить пропускну спроможність із третім роз'ємом PCI Express 3.0 x16 («PCIe x4_3»), який за замовчуванням працює в режимі з двома лініями замість номінальних чотирьох.

ROG MAXIMUS X HERO

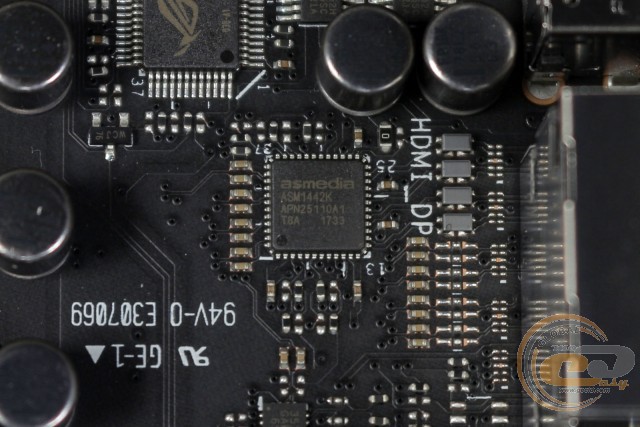

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG MAXIMUS X HERO

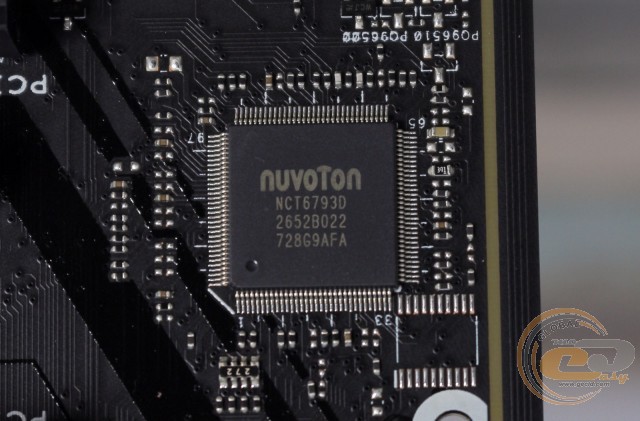

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ROG MAXIMUS X HERO

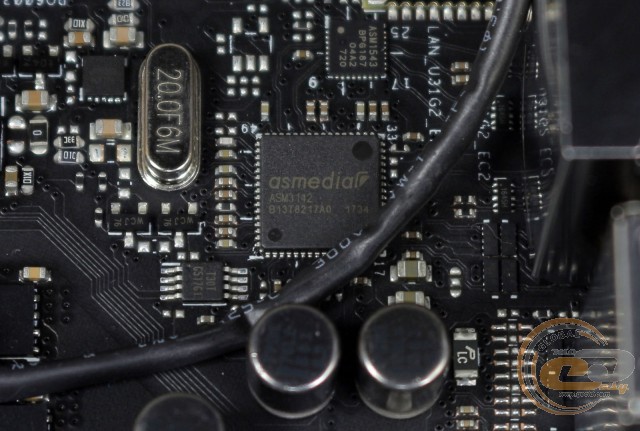

Коректна робота трьох портів USB 3.1 Gen 2 забезпечена силами двох мікросхем ASMedia ASM3142.

ROG MAXIMUS X HERO

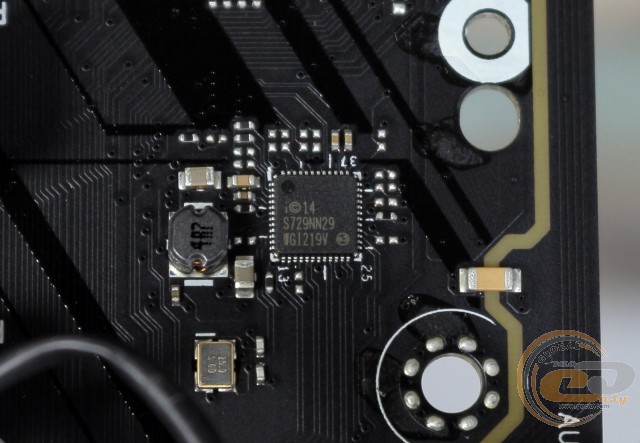

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

ROG MAXIMUS X HERO

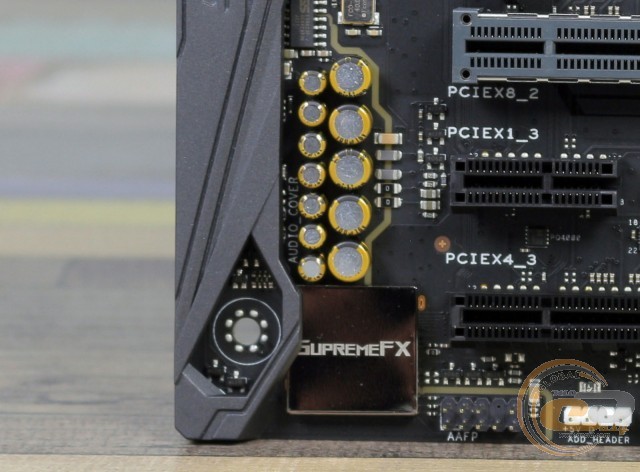

Попередньо встановлений аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку й забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. З метою уникнення виникнення завад, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників з високим опором.

ROG MAXIMUS X HERO

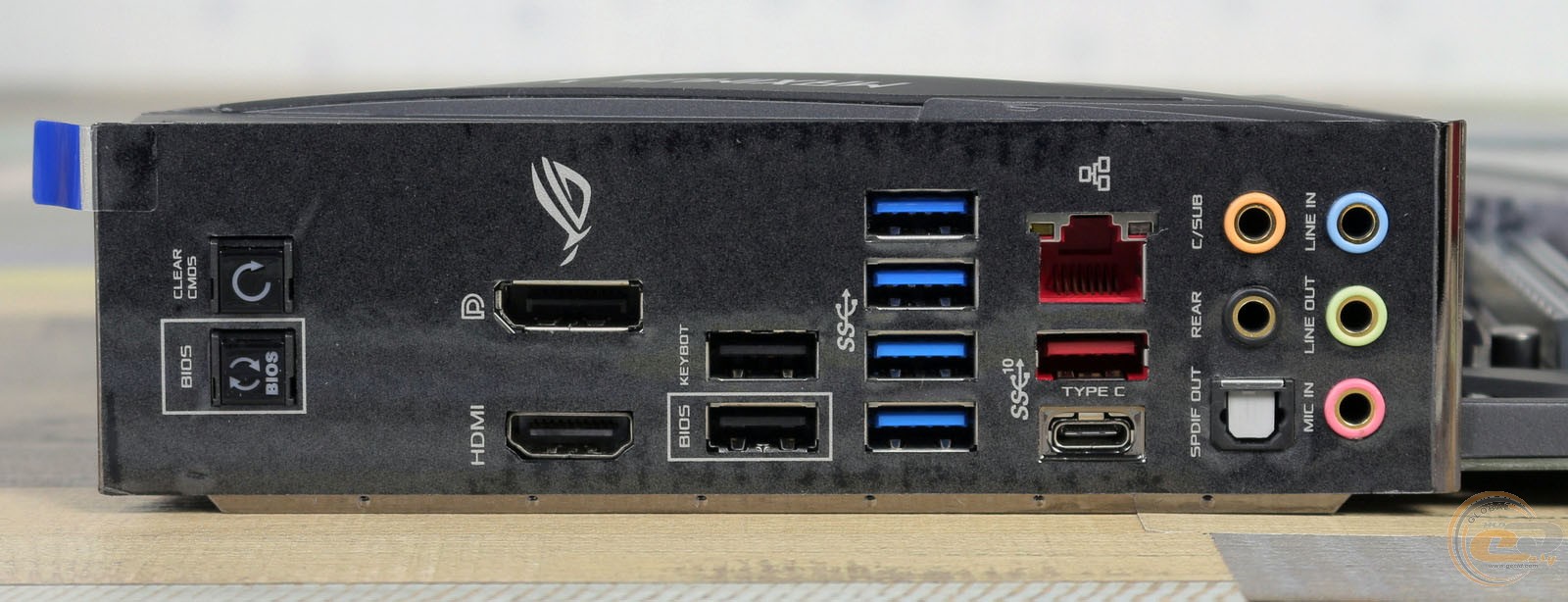

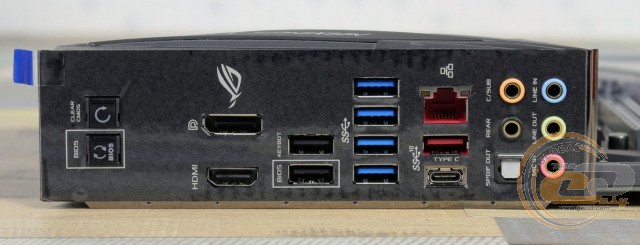

На інтерфейсну панель даної моделі виведені такі елементи:

  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 2.0;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out;
  • 1 x кнопка «Скидання CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

Відзначимо наявність попередньо встановленої заглушки інтерфейсної панелі, велику кількість портів USB (включаючи пару USB 3.1 Gen 2), а також зручне підключення багатоканальної акустики.

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

Можливості з організації охолодження всередині системного корпуса в ROG MAXIMUS X HERO дуже хороші. У наявності вісім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, в той час як ще чотири використовуються для системних пропелерів.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG MAXIMUS X HERO

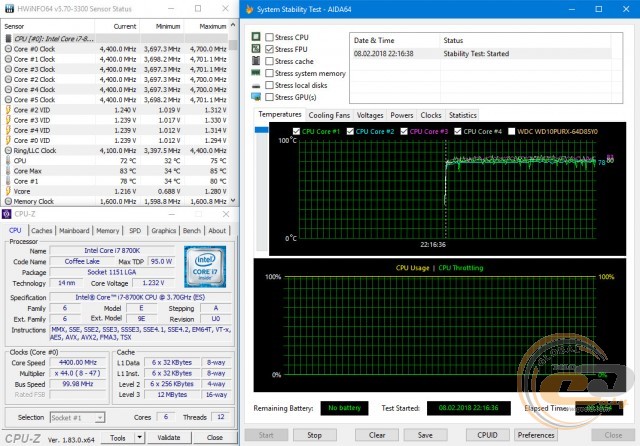

Скориставшись функцією автоматичного розгону в BIOS у режимі «TPU I», ми отримали частоту процесора Intel Core i7-8700K на рівні 4,4 ГГц при напрузі 1,23 В. У процесі стрес-тесту температура ядер не перевищувала 85°С, тому система працювала стабільно, без натяку на троттлінг.

ROG MAXIMUS X HERO

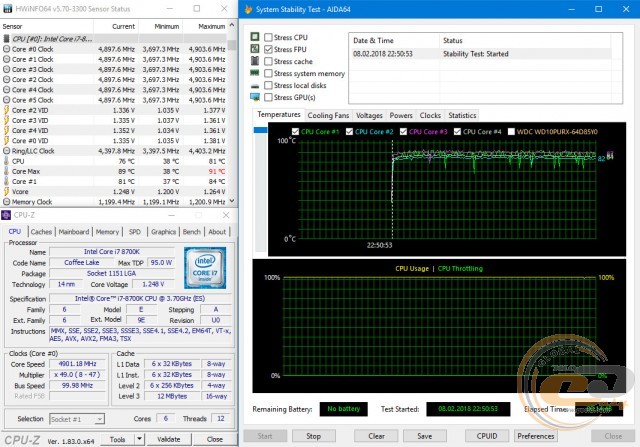

У ручному режимі ми отримали стабільну роботу системи при максимальній частоті процесора 4,9 ГГц. Для цього його помножувач був підвищений до «х49», а напруга в BIOS виставлена на рівні 1,21 В. У стрес-тесті AIDA64 максимальна частота ядер сягнула 91°С, але тротлінг не вмикався.

ROG MAXIMUS X HERO

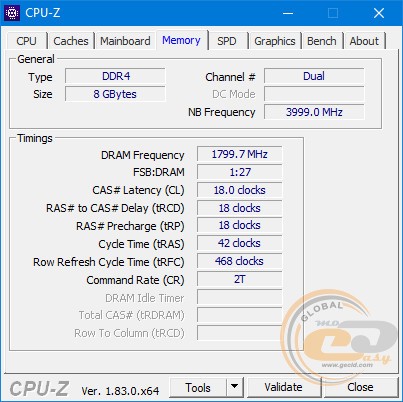

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3600 МГц.

Тестування

Для перевірки можливостей материнської плати ROG MAXIMUS X HERO використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

ROG MAXIMUS X HERO

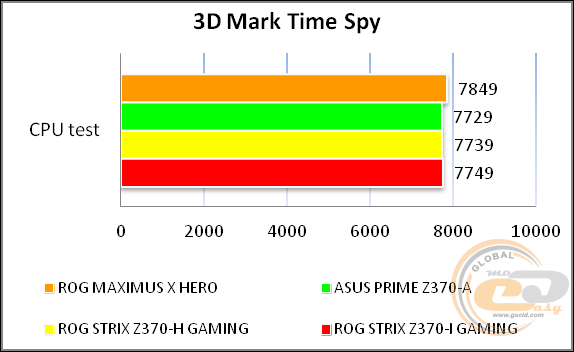

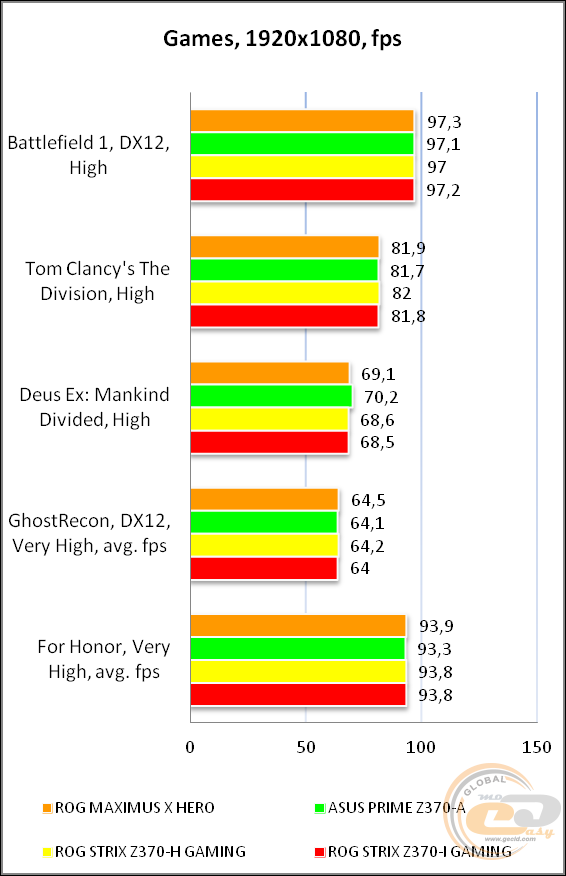

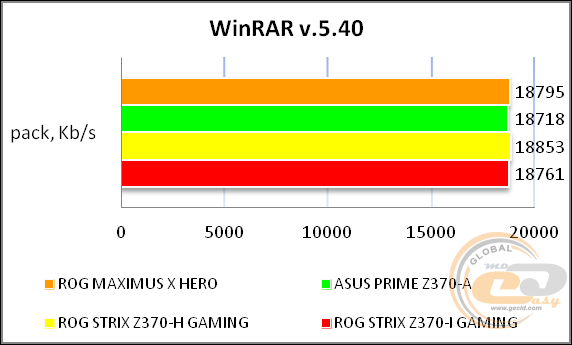

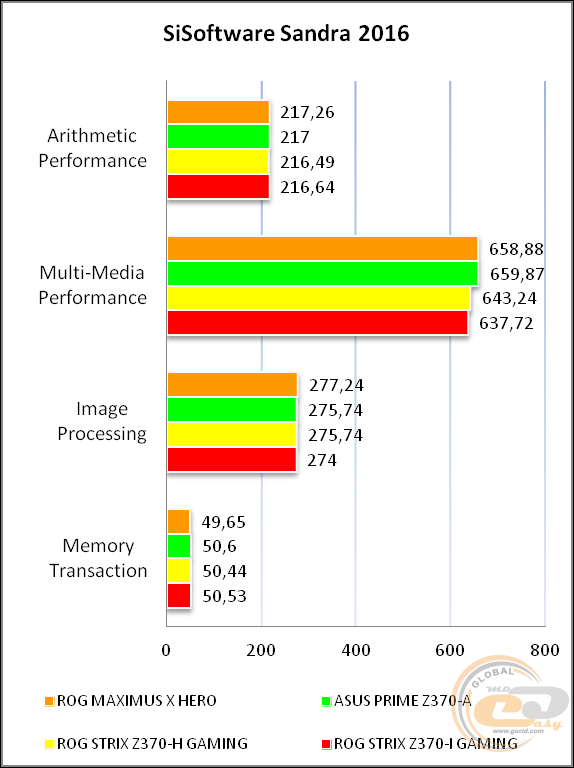

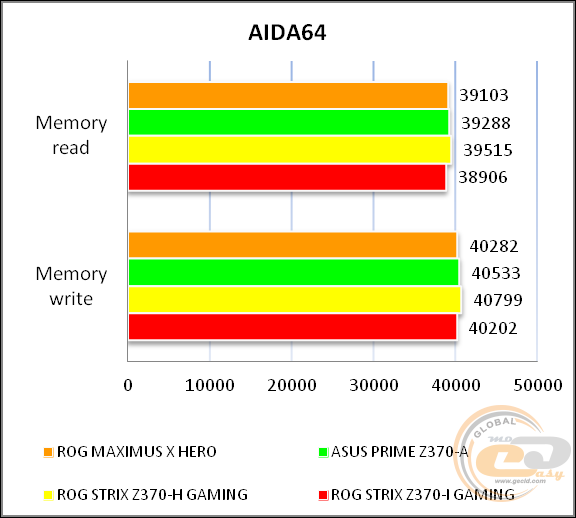

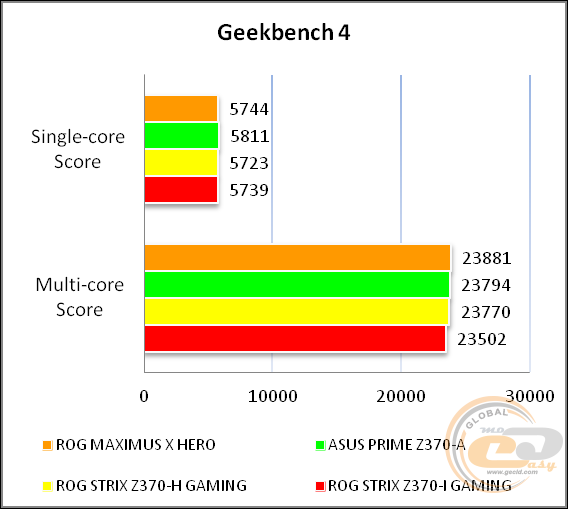

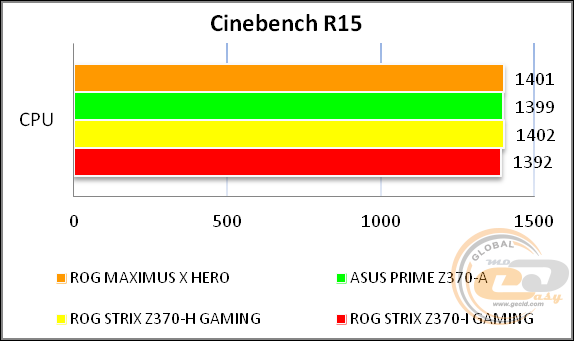

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальні функціональні можливості й вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-91.4

Дуже добре

Динамічний діапазон, дБ (А)

91.3

Дуже добре

Гармонійні викривлення, %

0.0029

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.2

Добре

Інтермодуляційні викривлення + шум, %

0.0087

Дуже добре

Взаємопроникнення каналів, дБ

-92.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0090

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-104.6

Відмінно

Динамічний діапазон, дБ (А)

110.6

Відмінно

Гармонійні викривлення, %

0.0028

Відмінно

Гармонійні викривлення + шум, дБ(A)

-87.6

Добре

Інтермодуляційні викривлення + шум, %

0.0039

Відмінно

Взаємопроникнення каналів, дБ

-94.9

Відмінно

Інтермодуляції на 10 кГц, %

0.0038

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.

Висновки

ROG MAXIMUS X HERO

Материнська плата ROG MAXIMUS X HERO на даний момент є найбільш доступною моделлю в лінійці ROG MAXIMUS на чіпсеті Intel Z370 і пропонується на ринку за середньою ціною близько $330. Скажемо відверто, дана модель виглядає чи не найцікавішим варіантом для складання високорівневої ігрової системи з можливістю встановлення пари відеокарт, флагманською звуковою підсистемою і можливістю моніторингу роботи контуру СВО. Окремим бонусом є відмінна система LED-підсвічування, про можливості якої ми згадували на початку, хороший комплект постачання, стильний дизайн у темних тонах і наявність низки елементів керування на поверхні плати, які значно спрощують розгінні експерименти.

Що ж стосується особливостей, то до таких можна віднести лише традиційні обмеження щодо одночасної роботи деяких інтерфейсів, про які ми вже згадували.

У підсумку ROG MAXIMUS X HERO однозначно рекомендується до придбання всім, хто шукає високорівневе рішення, але при цьому не хоче переплачувати за непотрібні особисто йому можливості, наприклад, за модуль бездротових інтерфейсів.

Переваги:

  • надійна 10-фазова цифрова підсистема живлення;
  • використання гігабітового мережевого контролера Intel з можливістю пріоритезації мережевого трафіку;
  • наявність підсвічування ASUS AURA Sync;
  • приємний дизайн;
  • підтримка портів USB 3.1 Gen 2;
  • багаті можливості з організації дискової підсистеми;
  • розширений комплект постачання;
  • хороші можливості з автоматичного і ручного розгону;
  • якісна звукова підсистема;
  • підтримка технологій AMD CrossFireX і NVIDIA SLI;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
