::>Материнські плати >2016 > ASUS MAXIMUS VIII HERO ALPHA

Обзор и тестирование материнской платы ASUS ROG MAXIMUS VIII HERO ALPHA

07-01-2016

У середині 2015 року ми познайомили вас з новинкою із серії ASUS ROG – материнською платою ASUS MAXIMUS VIII HERO, яка справила дуже хороше враження завдяки збалансованим характеристикам, високій якості та хорошому оснащенню. На цей же раз ми поговоримо про її модифікацію − ASUS ROG MAXIMUS VIII HERO ALPHA.

На додаток до переваг розглянутої раніше моделі, новинка вигідно відрізняється інтегрованим модулем бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.1, підтримкою інтерфейсу U.2, а також досить цікавою можливістю підключення двох світлодіодних стрічок, що явно прийде до душі любителям модінгу та власникам корпусів із прозорою бічною панеллю.

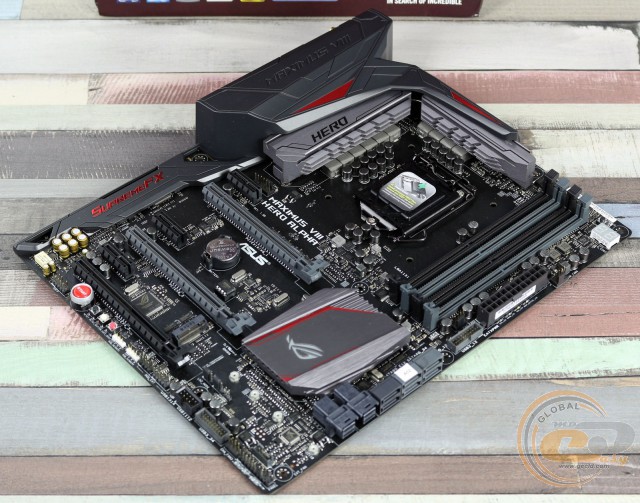

ASUS ROG MAXIMUS VIII HERO ALPHA

Специфікація материнської плати ASUS ROG MAXIMUS VIII HERO ALPHA:

Виробник і модель

ASUS ROG MAXIMUS VIII HERO ALPHA (1.00)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-3866 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

3 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

4 x SATA 6 Гбіт/с

2 x U.2

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; до 1300 Мбіт/с)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальна аудіопідсистема з дизайном ROG SupremeFX 2015

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 3.0

2 x USB 2.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS ROG MAXIMUS VIII HERO ALPHA ASUS ROG MAXIMUS VIII HERO ALPHA

Материнська плата ASUS ROG MAXIMUS VIII HERO ALPHA постачається в картонній коробці з відкидною кришкою і хорошим інформаційним наповненням. На її сторонах можна знайти ключові характеристики та докладний опис деяких переваг (наприклад, технологій GameFirst, SupremeFX й інших).

ASUS ROG MAXIMUS VIII HERO ALPHA

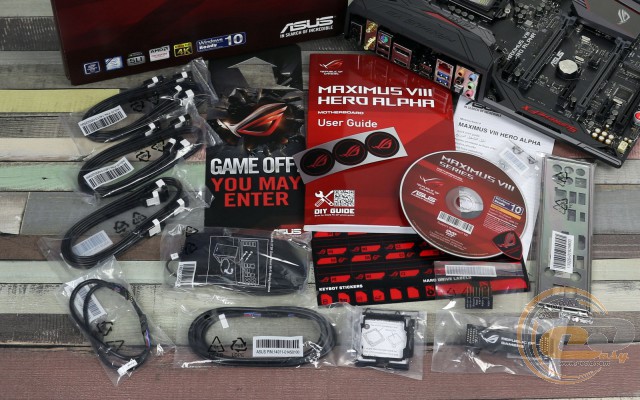

Комплект поставки тестованої моделі цілком відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:

  • шість SATA-шлейфів;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток NVIDIA SLI;
  • два подовжувачі для світлодіодних стрічок;
  • комбіновану антену Wi-Fi і Bluetooth
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК.

Дизайн і особливості плати

ASUS ROG MAXIMUS VIII HERO ALPHA

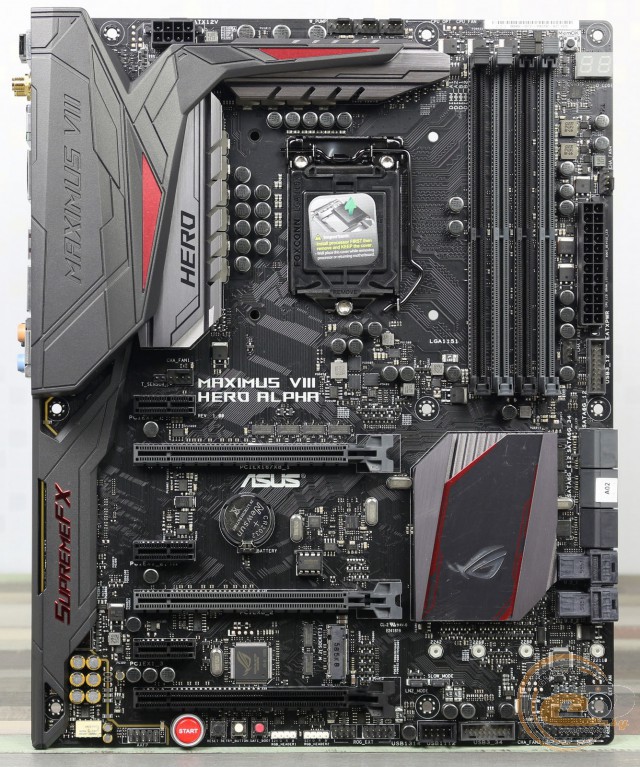

Друкована плата ASUS ROG MAXIMUS VIII HERO ALPHA оформлена досить оригінально та стильно. Звичний чорний колір вигідно поєднується зі сталевими й червоними відтінками. Окремо відзначимо наявність захисного кожуха над інтерфейсною панеллю.

ASUS ROG MAXIMUS VIII HERO ALPHA

Що ж стосується компонування набортних елементів, то розташування усіх портів і роз’ємів не ускладнить процес складання системи: DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA розташовані паралельно поверхні плати.

Приклад роботи LED-підсвічування за технологією Aura на геймерській материнській платі ASUS ROG MAXIMUS VIII HERO ALPHA

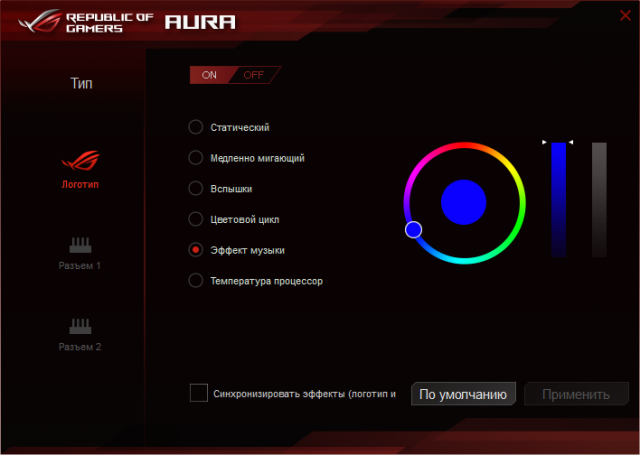

Однією з переваг новинки є її оригінальне підсвічування, яке володіє кількома режимами роботи, керувати якими можна за допомогою комплектної утиліти. Також у наявності згадана вище можливість підключення двох світлодіодних стрічок.

ASUS ROG MAXIMUS VIII HERO ALPHA

Як бачимо, підсвічування може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS ROG MAXIMUS VIII HERO ALPHA

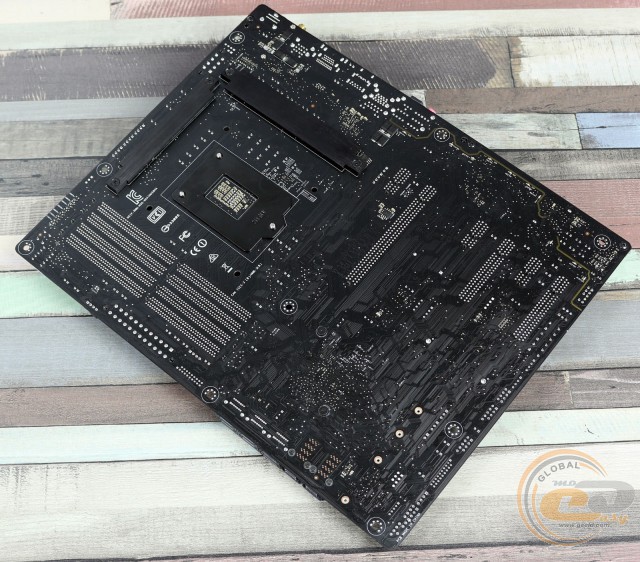

Зворотна сторона материнської плати зустрічає нас не тільки звичною опорною пластиною процесорного роз’єму та гвинтами кріплення радіаторів, але й двома опорними пластинами, розташованими під компонентами підсистеми живлення процесора. Також вони виконують роль низькопрофільних радіаторів.

ASUS ROG MAXIMUS VIII HERO ALPHA

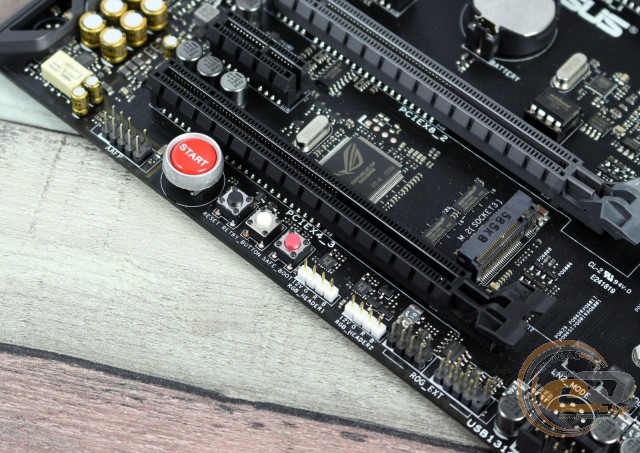

У нижній частині друкованої плати ASUS ROG MAXIMUS VIII HERO ALPHA розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; клавіші «Увімкнення», «Перезавантаження», «Retry» (для миттєвого перезавантаження системи) і «Safe Boot» (переводить систему в безпечний режим), а також дві колодки RGB_HEADER для підключення зовнішніх світлодіодних смужок. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT, і одну USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх також шість: чотири внутрішні та два зовнішні. Усі вони функціонують завдяки набору системної логіки.

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

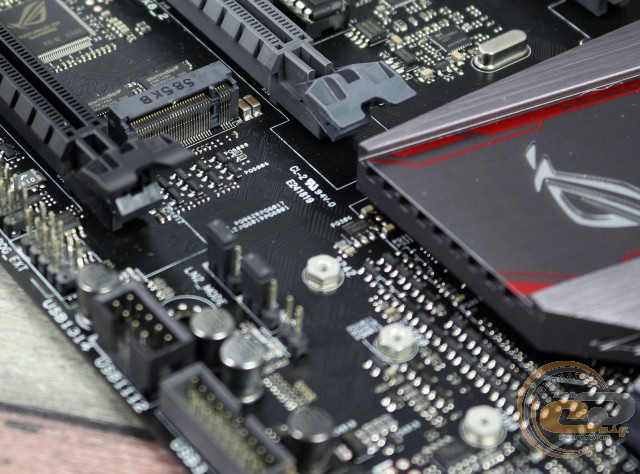

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), шістьма портами SATA 6 Гбіт/с, а також двома U.2. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. За винятком двох портів SATA 6 Гбіт/с чорного кольору (обслуговуються контролером ASMedia ASM1061), усі інтерфейси реалізовані силами мікросхеми Intel Z170.

При цьому існують деякі обмеження:

  • «U.2_2» ділить пропускну здатність із портами «SATA6G_1234», тому одночасне їхнє використання неможливе;
  • M.2 Socket 3 ділить пропускну здатність із роз’ємом «PCIEX4_3», тому одночасне їхнє використання неможливе.

ASUS ROG MAXIMUS VIII HERO ALPHA

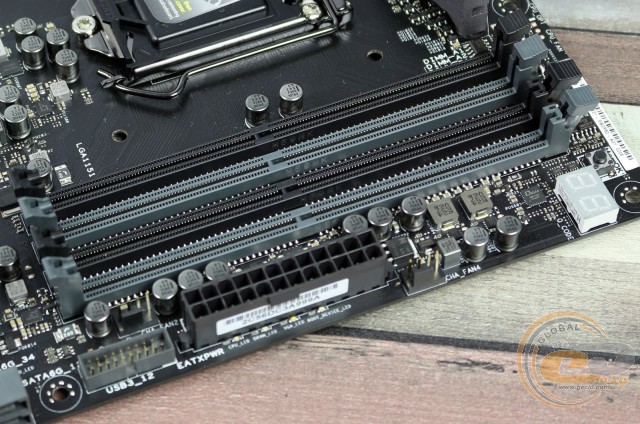

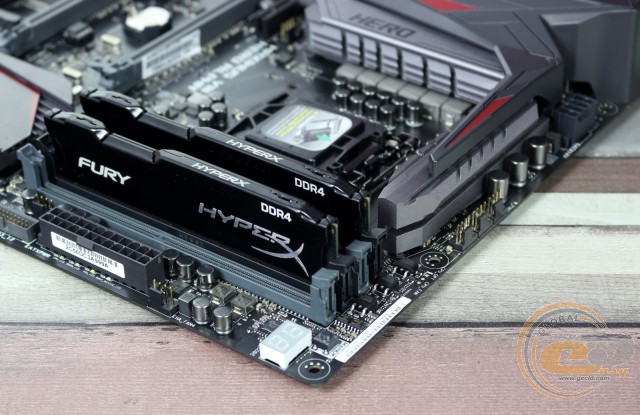

Системна плата ASUS ROG MAXIMUS VIII HERO ALPHA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які функціонують на частотах до 3866 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS ROG MAXIMUS VIII HERO ALPHA

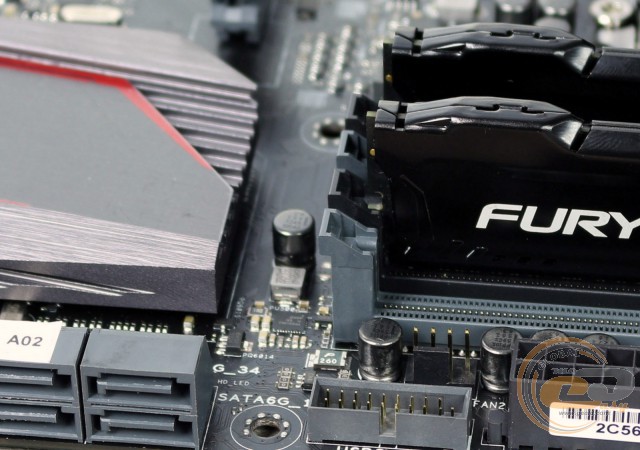

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0, клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також діагностичний LED-індикатор.

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

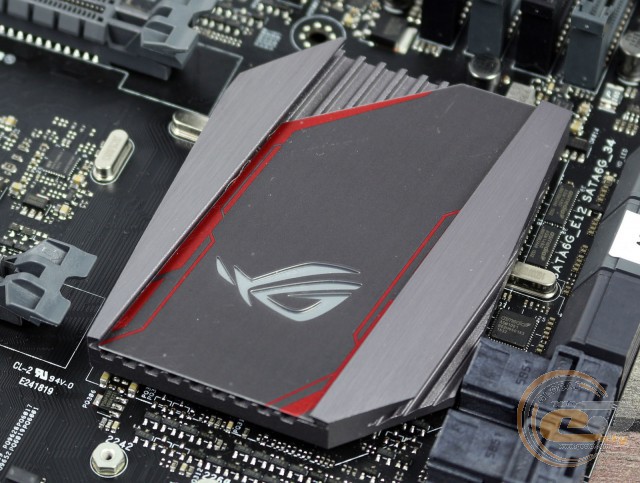

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для підвищення ефективності роботи. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,4°C (при розгоні − 32,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 40°C (при розгоні − 42°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 44,5°C (при розгоні − 46,2°C);
  • верхній низькопрофільний радіатор на звороті друкованої плати – 42,4°C (при розгоні − 45,4°C);
  • нижній низькопрофільний радіатор на звороті друкованої плати – 48,5°C (при розгоні − 52,3°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS ROG MAXIMUS VIII HERO ALPHA ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

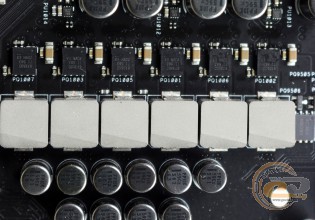

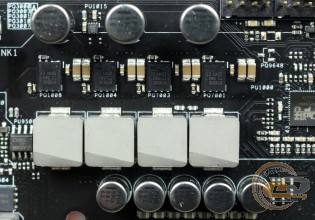

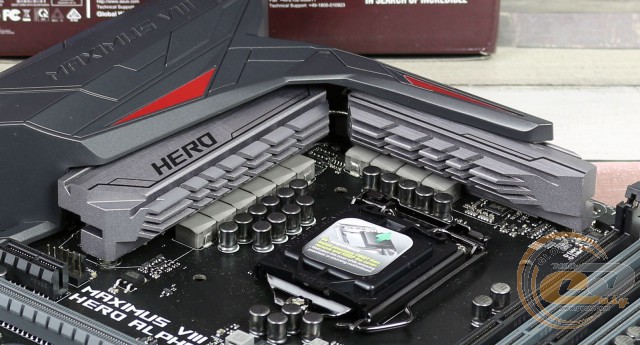

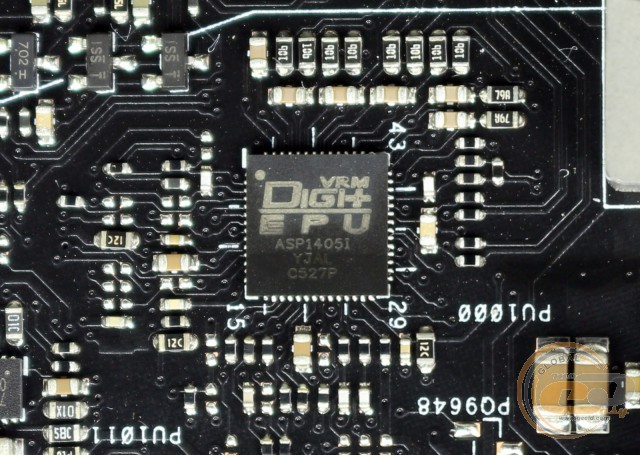

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1405I із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори серії 10K Black Metallic, МОН-транзистори NexFET Power Block і дроселі з феритовим осердям MicroFine Alloy.

ASUS ROG MAXIMUS VIII HERO ALPHA

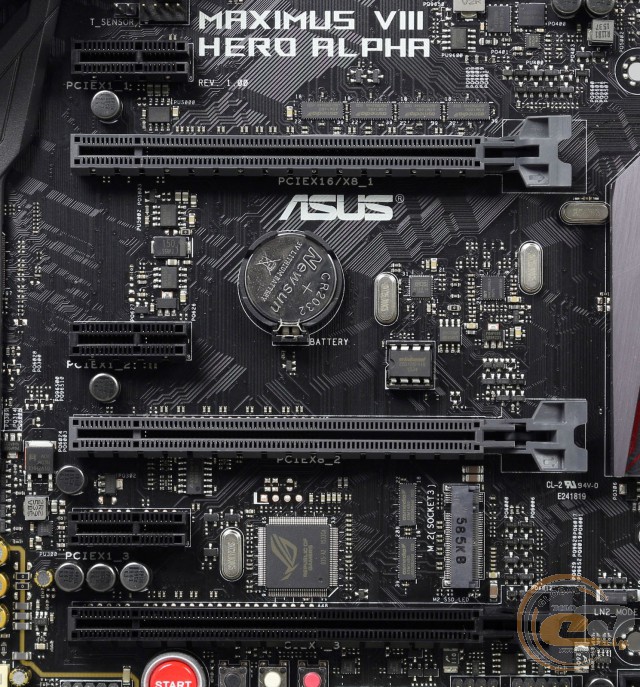

Для розширення функціональності материнської плати ASUS ROG MAXIMUS VIII HERO ALPHA є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему із двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 3.0 x1. [MORE]

ASUS ROG MAXIMUS VIII HERO ALPHA

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG MAXIMUS VIII HERO ALPHA

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS ROG MAXIMUS VIII HERO ALPHA

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова технологія GameFirst III.

ASUS ROG MAXIMUS VIII HERO ALPHA

Звукова підсистема розглянутої материнської плати з дизайном ROG SupremeFX 2015 основана на 8-канальному HDA-кодеку, в обв'язці якого можна побачити ЦАП ESS ES9023P і аудіоконденсатори Nichicon. Задля уникнення негативного впливу електромагнітних наведень використовується технологія екранування. Також відзначимо наявність підсилювача TI R4580I, здатного поліпшити відтворення аудіо в навушниках з імпедансом до 600 Ом. Для захисту звукової підсистеми від перевантаження та перенапруги використовується окреме сигнальне реле NEC TOKIN UC2. У комплекті постачається фірмове ПЗ Sonic Studio, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.

ASUS ROG MAXIMUS VIII HERO ALPHA

Інтерфейсна панель моделі ASUS ROG MAXIMUS VIII HERO ALPHA включає до свого складу наступні елементи:

  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х USB 3.1 Type-C;
  • 1 х USB 3.1 Type-A;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x роз’єми для антен Wi-Fi і Bluetooth;
  • 1 х клавішу «USB BIOS Flashback»;
  • 1 х клавішу «Скидання CMOS»;
  • 5 x аудіопортів.

Дана конфігурація може бути сміливо охарактеризована не інакше як відмінна. Благо в наявності є не тільки все найнеобхідніше, але навіть більше: два сучасні відеовиходи, велика кількість портів USB (включаючи два USB 3.1), а також інтегрований модуль 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.1 із пропускною здатністю до 1300 Мбіт/с. Не варто забувати про зручне підключення багатоканальної акустики та ряд керуючих елементів.

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

В ASUS ROG MAXIMUS VIII HERO ALPHA присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності сім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG MAXIMUS VIII HERO ALPHA

За підсумками ручного розгону процесора Intel Core i7-6700K, шляхом збільшення множника до «х46» і параметра «CPU Load Line Calibration» до 6, його стабільна робоча частота склала 4619 МГц при напрузі 1,374 В.

ASUS ROG MAXIMUS VIII HERO ALPHA

Використання можливостей автоматичного розгону за допомогою комплектної утиліти в режимі «TPU I» дозволило підвищити частоту процесора до 4499 МГц при напрузі 1,355 В.

Розгін ЦП у режимі «TPU II» активувати не вдалося.

Окремо відзначимо можливість розгону в BIOS за допомогою попередньо встановлених профілів.

ASUS ROG MAXIMUS VIII HERO ALPHA

«Gamers»

Як бачимо, профіль «Gamers» пропонує розгін процесора до 4498 МГц при напрузі 1,349 В.

Також не обійшлося без звичного режиму автоматичного розгону за допомогою EZ Tuning Wizard, для активації якого необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing». Далі слід вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не впевнений у типі використовуваної СО. Залежно від поєднання згаданих вище пунктів буде обраний оптимальний (на думку системи) профіль автоматичного розгону.

ASUS ROG MAXIMUS VIII HERO ALPHA

Вибір найбільш екстремальних пунктів («Gaming/Video Editing» і «Water cooler») привів до розгону ЦП до 4632 МГц при напрузі 1,347 В.

ASUS ROG MAXIMUS VIII HERO ALPHA

Тестові модулі оперативної пам'яті з максимальною номінальною робочою частотою 2400 МГц були успішно розігнані до швидкості DDR4-3730 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS ROG MAXIMUS VIII HERO ALPHA використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Результати тестів

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

ASUS ROG MAXIMUS VIII HERO ALPHA

У підсумку ми одержали відмінні результати, які відповідають показникам інших висококласних систем. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі дизайну ROG SupremeFX 2015

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.35, +0.29

Відмінно

Рівень шуму, дБ (А)

-90.8

Дуже добре

Динамічний діапазон, дБ (А)

90.7

Дуже добре

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-82.6

Добре

Інтермодуляційні викривлення + шум, %

0.0091

Дуже добре

Взаємопроникнення каналів, дБ

-92.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0096

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.08

Відмінно

Рівень шуму, дБ (А)

-104.2

Відмінно

Динамічний діапазон, дБ (А)

104.1

Відмінно

Гармонійні викривлення, %

0.0042

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-84.9

Добре

Інтермодуляційні викривлення + шум, %

0.0053

Відмінно

Взаємопроникнення каналів, дБ

-98.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0053

Відмінно

Загальна оцінка



Дуже добре

Попередньо встановлена аудіопідсистема з дизайном ROG SupremeFX 2015 демонструє дуже хорошу якість відтворення звуку, якого багатьом користувачам буде цілком достатньо для повсякденного використання. При бажанні можна встановити дискретну аудіокарту з інтерфейсом PCI Express.

Висновки

Підводячи підсумки тестування материнської плати ASUS ROG MAXIMUS VIII HERO ALPHA, можна відзначити, що перед нами дійсно висококласне ігрове рішення, яке відмінно вписується в концепцію функціональної геймерської системи.

Крім традиційних переваг продуктів серії ASUS ROG у вигляді якісного мережевого контролера й відмінної звукової підсистеми, можна відзначити двосмуговий модуль Wi-Fi і Bluetooth, надійну елементну базу, посилену підсистему живлення, ефективну систему охолодження, продумане розташування структурних вузлів, можливість встановлення двох відеокарт із підтримкою технологій AMD CrossFireX або NVIDIA SLI, відмінне компонування інтерфейсної панелі, можливість підключення двох світлодіодних стрічок, хороший оверклокерський потенціал, а також широкі можливості для організації дискової підсистеми.

У підсумку ASUS ROG MAXIMUS VIII HERO ALPHA буде відмінним вибором для геймерів, які бажають урізноманітнити зовнішній вигляд своєї системи за допомогою LED-підсвічування.

Переваги:

  • надійна 10-фазна цифрова підсистема живлення;
  • розширена дискова підсистема (два порти U.2 і один M.2 Socket 3);
  • відмінний комплект поставки;
  • використання якісної аудіопідсистеми з дизайном ROG SupremeFX 2015;
  • можливість встановлення двох відеокарт із підтримкою технологій AMD CrossFireX і NVIDIA SLI;
  • гігабітний мережевий контролер компанії Intel з можливість пріоритизації мережевого трафіку;
  • багатий набір портів на інтерфейсній панелі (включаючи два інтерфейси USB 3.1);
  • присутність деяких керуючих елементів на друкованій платі;
  • підтримка ряду корисних фірмових технологій;
  • наявність двох колодок для живлення та регулювання режимів роботи зовнішнього LED-підсвічування;
  • хороші можливості для розгону внутрішніх компонентів;
  • присутність інтегрованого двосмугового модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth.

Особливості:

  • обмеження на спільну роботу деяких інтерфейсів дискової підсистеми та чіпсетного слоту PCI Express x16.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
