Огляд і тестування материнської плати ROG MAXIMUS IX FORMULA: беззаперечний флагман
10-05-2017
UEFI BIOS
Дана новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

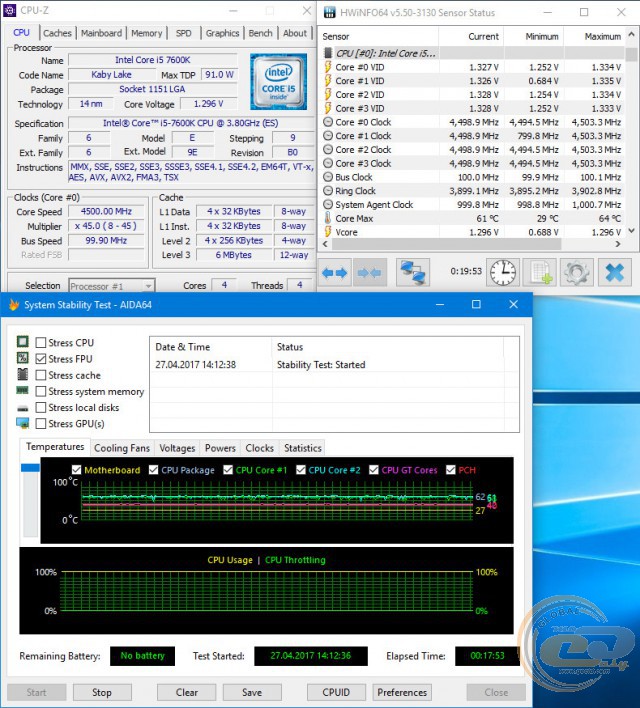

Скориставшись функцією автоматичного розгону у фірмовій утиліті в режимі «TPU I», ми отримали частоту процесора Intel Core i5-7600K на рівні 4,5 ГГц при напрузі 1,296 В.

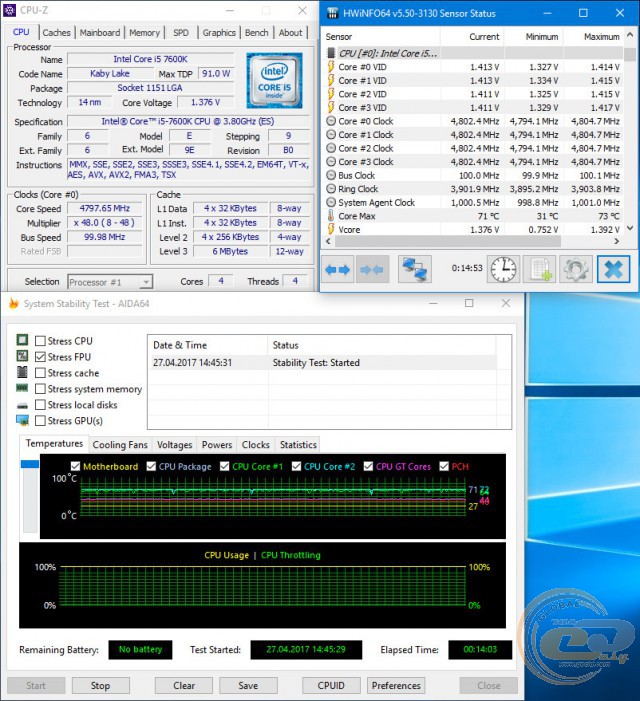

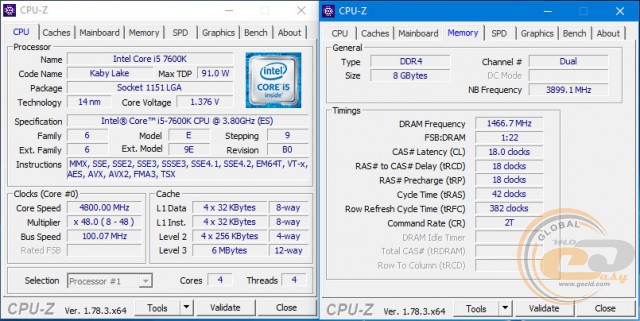

Після активації функції автоматичного розгону ЦП у режимі «TPU II» була отримана частота ядер на рівні 4,8 ГГц при напрузі 1,376 В. Проходження стрес-тесту AIDA64 не викликало особливих проблем, проте в LinX 0.7.0 було перегрівання.
Частота модулів оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 при розгоні в режимі «TPU II» збільшилася до DDR4-2933 МГц при напрузі 1,35 В.

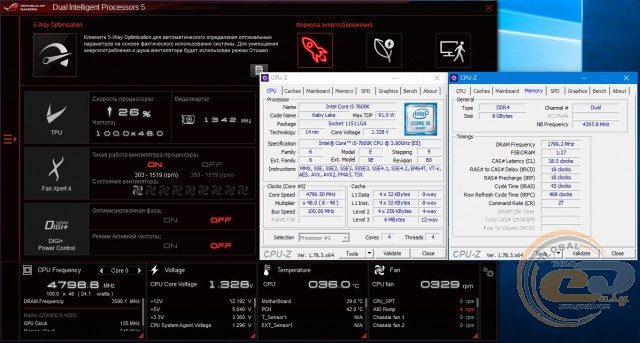

Активувавши профіль «Gamers OC» у BIOS, ми отримали частоту процесора 4,8 ГГц і пам'яті 3600 МГц. Однак при навантаженні в AIDA64 частота процесора знизилася до 4,6 ГГц.

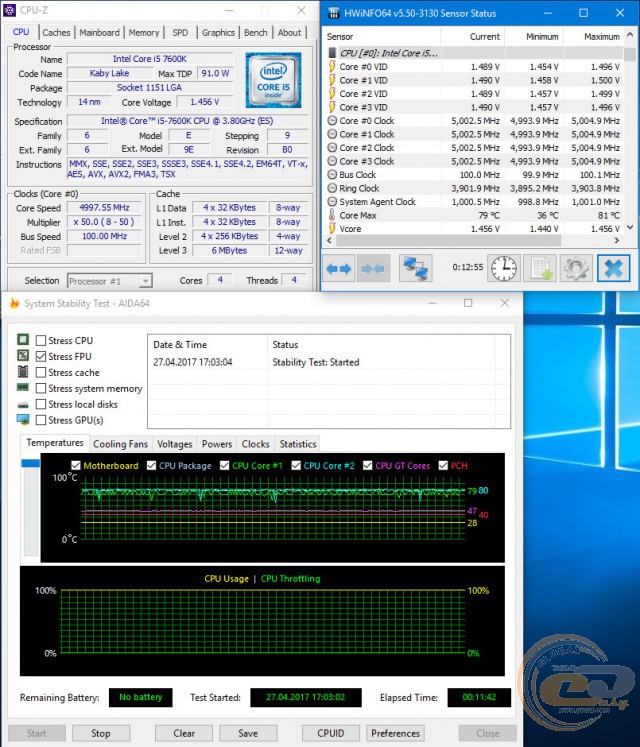

Профіль «Load CPU 5G OC» також працює без проблем. Як бачимо, частота процесора склала 5 ГГц при напрузі 1,456 В. Стрес-тест AIDA64 був пройдений успішно.

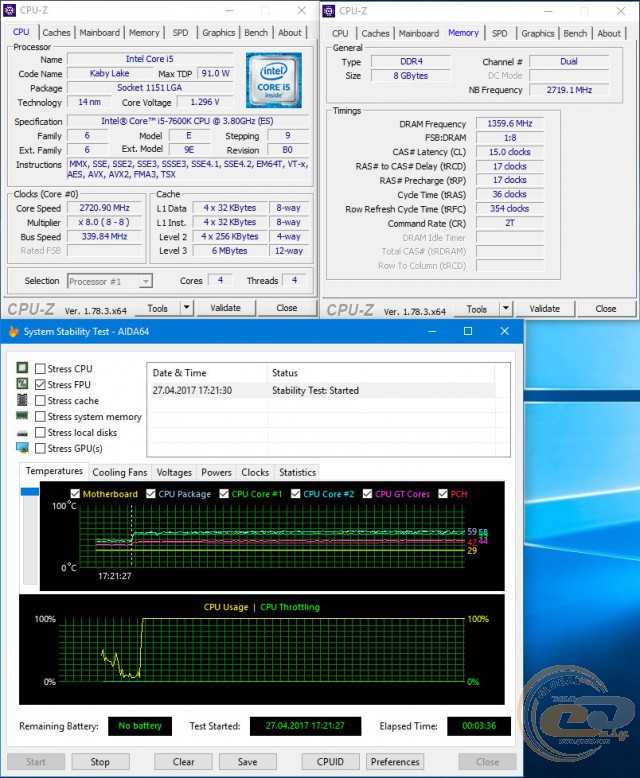

Окремо можливе підвищення частоти BCLK за допомогою профілів «BCLK 340 OC» і «BCLK 340 OC».

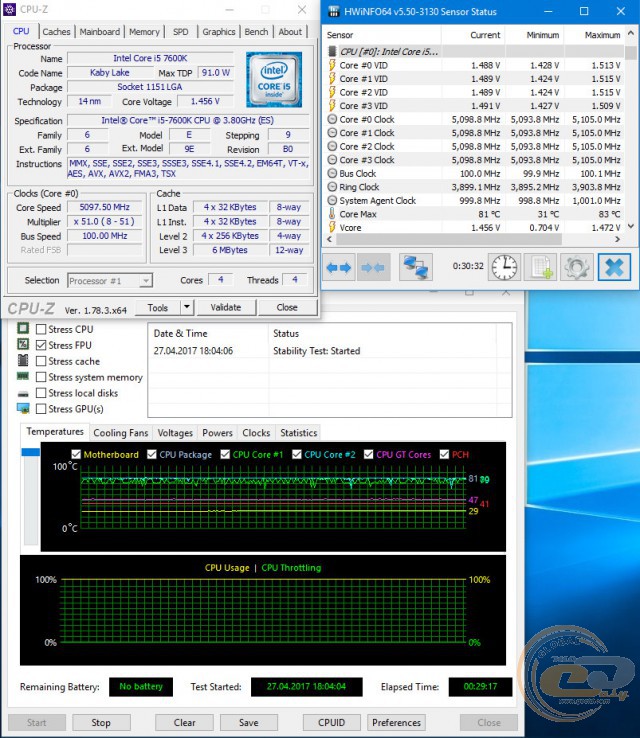

У ручному режимі ми отримали стабільну роботу системи при максимальній частоті процесора 5,1 ГГц при напрузі 1,456 В. Для цього його множник був підвищений до «х51», напруга в BIOS регулювалася автоматично.

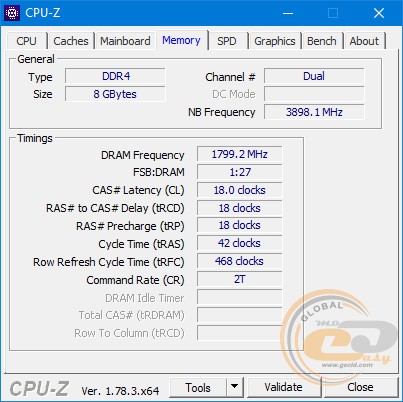

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3600 МГц при напрузі 1,35 В. Вищої частоти домогтися не вдалося.
Тестування
Для перевірки можливостей материнської плати ROG MAXIMUS IX FORMULA використовувалося таке обладнання:
Процесор |
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ) |
Кулер |
Scythe Mugen 3 |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

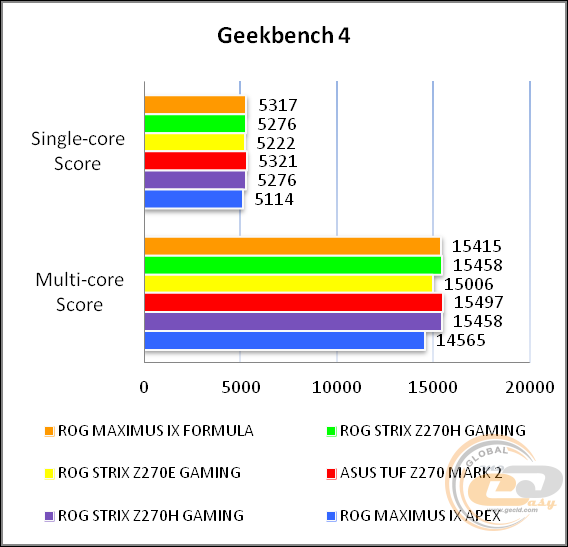

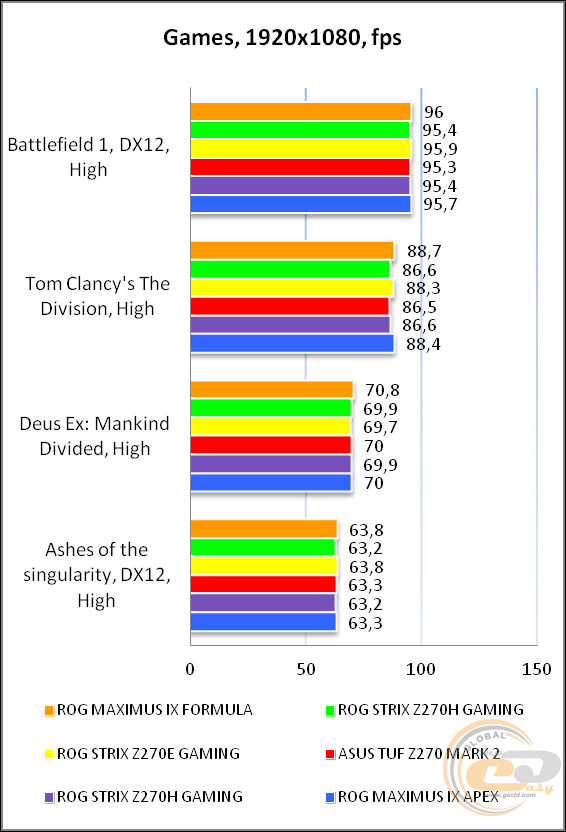

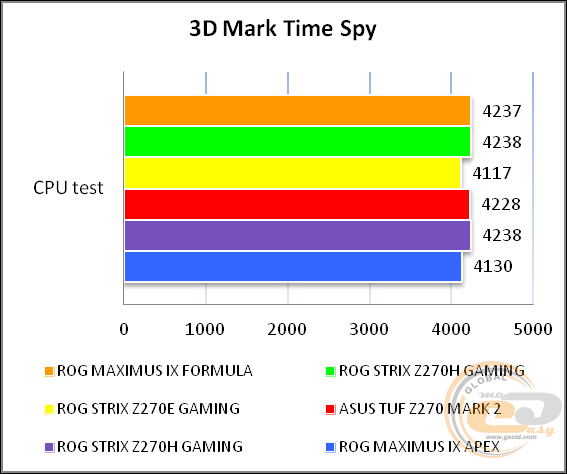

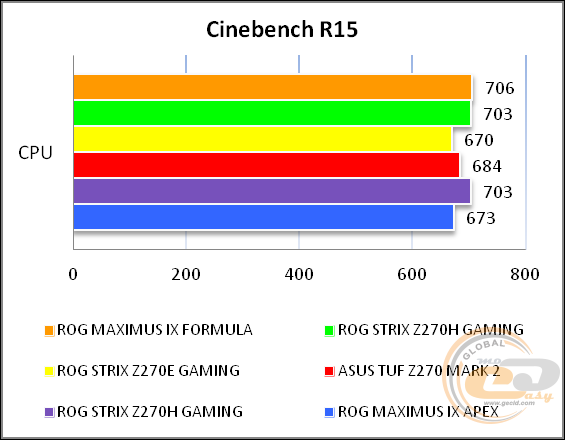

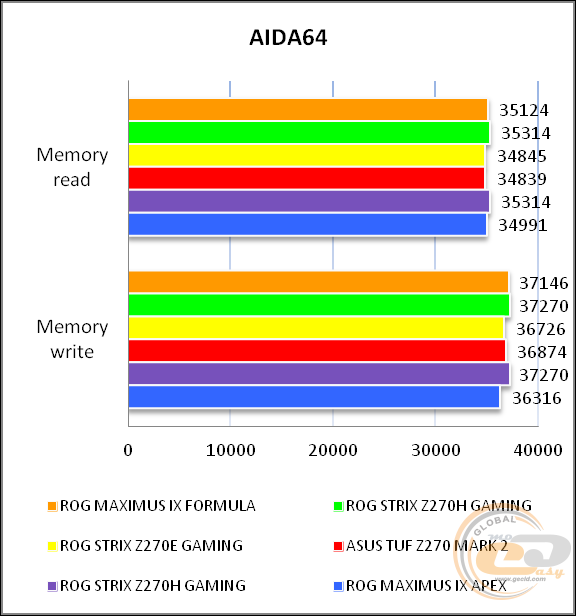

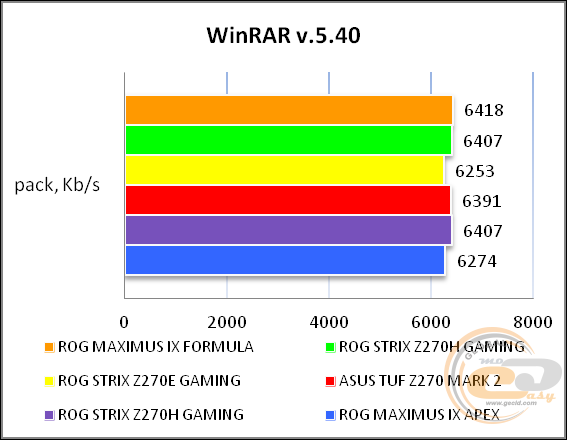

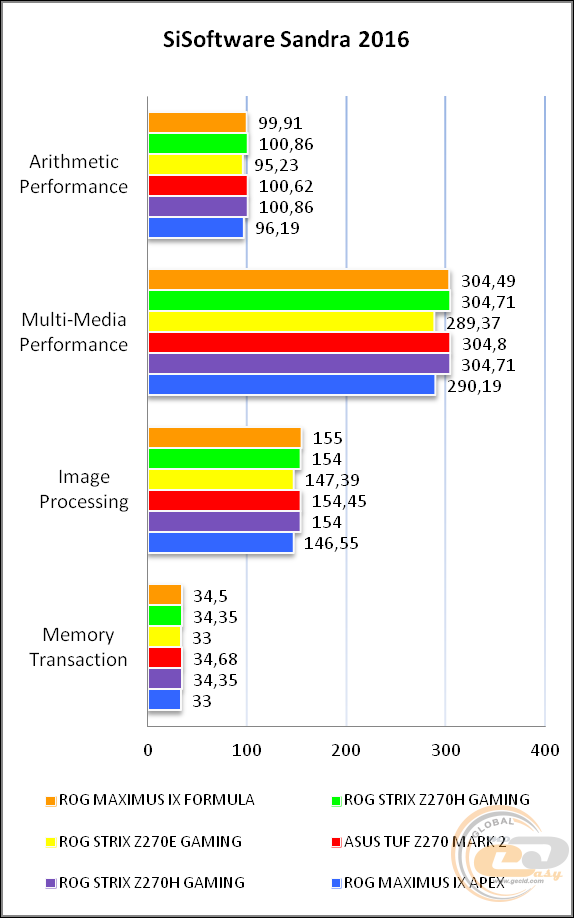

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1220
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.00, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-94.3 |
Дуже добре |
Динамічний діапазон, дБ (А) |
94.1 |
Дуже добре |
Гармонійні викривлення, % |
0.0029 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-85.0 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0066 |
Відмінно |
Взаємопроникнення каналів, дБ |
-94.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0067 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-109.2 |
Відмінно |
Динамічний діапазон, дБ (А) |
113.8 |
Відмінно |
Гармонійні викривлення, % |
0.0030 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-87.7 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0039 |
Відмінно |
Взаємопроникнення каналів, дБ |
-96.0 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0035 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.
Висновки

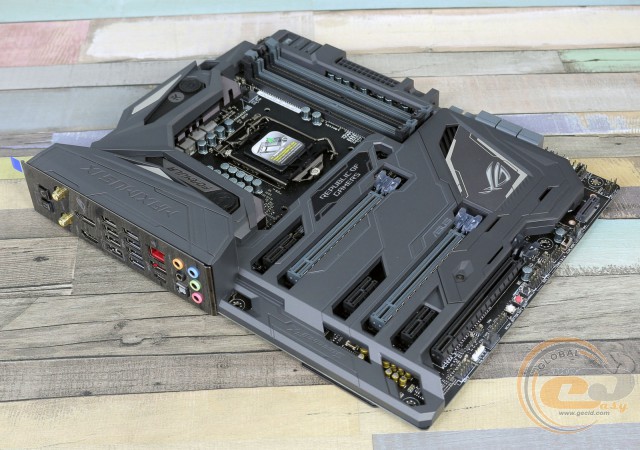

Материнська плата ROG MAXIMUS IX FORMULA є дійсно флагманським рішенням, яке відмінно впишеться в концепцію топового ПК справжнього ентузіаста, оверклокера чи ігромана. Ключовою її перевагою, крім цілком очікуваного відмінного оснащення, є можливість підключення радіатора охолодження польових транзисторів до контуру СВО, що дозволить не турбуватися про перегрівання під час екстремального розгону.
Інші можливості знаходяться на відмінному сучасному рівні. В наявності все найнеобхідніше, починаючи з підтримки інтерфейсів USB 3.1 Type-C і закінчуючи модулем бездротових інтерфейсів 802.11ac Wi-Fi і Bluetooth 4.1. Також можна відзначити приємний дизайн, LED-підсвічування, хороший комплект постачання та наявність елементів керування на поверхні друкованої плати.
Що ж стосується особливостей, то з огляду на доволі велику кількість сторонніх контролерів, а також багате оснащення різними інтерфейсами, ви можете зіткнутися з низкою обмежень щодо їх одночасного застосування, про які ми згадували раніше.
В результаті ROG MAXIMUS IX FORMULA буде відмінним вибором для заможних і вимогливих до якості оверклокерів і геймерів, а якщо у вас немає необхідності в бездротових інтерфейсах і ви не плануєте встановлювати СВО, можна звернути увагу на трохи доступнішу ROG MAXIMUS IX HERO.
Переваги:
- надійна 10-фазова цифрова підсистема живлення;
- підтримка бездротових інтерфейсів;
- можливість підключення радіаторів до контуру СВО;
- використання гігабітового мережевого контролера Intel з можливістю пріоритезації мережевого трафіку;
- наявність підсвічування ASUS AURA Sync;
- приємний дизайн;
- підтримка портів USB 3.1;
- багаті можливості з організації дискової підсистеми;
- розширений комплект постачання;
- хороші можливості з автоматичного та ручного розгону;
- якісна звукова підсистема;
- підтримка технологій AMD CrossFireX і NVIDIA SLI;
- хороше компонування інтерфейсної панелі;
- підтримка низки корисних фірмових технологій.
Особливості:
- обмеження щодо одночасного використання низки інтерфейсів.
Автор: Костянтин Шорохов
Переклад: Юрій Коваль
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
