Огляд і тестування материнської плати ROG MAXIMUS IX CODE: мета багатьох геймерів
02-02-2017
Усім відома лінійка топових ігрових материнських плат ASUS ROG цілком очікувано отримала оновлення після анонсу нового флагманського чіпсета Intel Z270, призначеного для роботи з 7-м поколінням процесорів Intel Core (Intel Kaby Lake) для платформи Socket LGA1151. Станом на початок 2017 року дана серія поповнилася п'ятьма материнськими платами різного рівня: починаючи від флагманських ROG MAXIMUS IX EXTREME зі встановленим водоблоком охолодження процесора та підсистеми його живлення, ROG MAXIMUS IX APEX з оригінальною формою друкованої плати й системою встановлення накопичувачів M.2 в DIMM-слот, і закінчуючи доступнішими ROG MAXIMUS IX FORMULA, ROG MAXIMUS IX CODE і ROG MAXIMUS IX HERO.
В даному огляді ми розглянемо ROG MAXIMUS IX CODE, яка є трохи спрощеною версією ROG MAXIMUS IX FORMULA. Давайте для кращої наочності порівняємо основні можливості трьох материнських плат серії ASUS ROG:
|
ROG MAXIMUS IX FORMULA |
ROG MAXIMUS IX CODE |
ROG MAXIMUS IX HERO |
USB 3.1 зовнішні / внутрішні |
2/1 |
2/1 |
2/1 |
USB 3.0 зовнішні / внутрішні |
4/2 |
4/2 |
4/2 |
USB 2.0 зовнішні / внутрішні |
4/2 |
4/2 |
4/2 |
Оперативна пам’ять |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті DDR4 |
||
PCIe 3.0 x16 |
x16 x8+x8 x8+x8+x4 |
x16 x8+x8 x8+x8+x4 |
x16 x8+x8 x8+x8+x4 |
PCIe 3.0 x1 |
3 |
3 |
3 |
Відеовиходи |
HDMI DisplayPort |
HDMI DisplayPort |
HDMI DisplayPort |
Аудіовиходи |
5 |
5 |
5 |
SATA 6 Гбіт/с |
6 |
6 |
6 |
Wi-Fi і Bluetooth |
+ |
+ |
- |
M.2 Socket 3 |
2 |
2 |
2 |
LAN |
Intel WGI219V |
Intel WGI219V |
Intel WGI219V |
Аудіо |
ROG SupremeFX |
ROG SupremeFX |
ROG SupremeFX |
Фази живлення |
10 |
10 |
10 |
Формат |
ATX |
ATX |
ATX |
Середня ціна, $ |
420 |
360 |
290 |
На перший погляд, функціональні можливості всіх трьох материнських плат дуже схожі, і виділяється лише найдоступніша ROG MAXIMUS IX HERO відсутністю підтримки бездротових інтерфейсів. Що ж стосується різниці між ROG MAXIMUS IX FORMULA і героїнею нашого огляду, то ROG MAXIMUS IX CODE втратила можливість підключення радіаторів підсистеми живлення процесора до контуру СВО, а також попередньо встановлену заглушку інтерфейсної панелі чорного кольору, захисну пластину на зворотному боці друкованої плати та засувки слотів PCI Express 3.0 x16 з підсвічуванням. Давайте ж поглянемо на її детальну специфікацію.
Специфікація
Виробник і модель |
ROG MAXIMUS IX CODE |
Чіпсет |
Intel Z270 |
Процесорний роз’єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac (2,4 / 5 ГГц) |
Bluetooth |
Bluetooth 4.1 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактные) 2 х роз'єми підключення водоблоків СВО (4-контактні) 4 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 2.0 4 x USB 3.0 1 х USB 3.1 Type-C 1 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудіопортів 2 х роз'єми для комбінованої антени Wi-Fi і Bluetooth 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Сброс CMOS» |
Внутрішні порти I/O |
1 x USB 3.1 1 x USB 3.0 з підтримкою підключення двох USB 3.0 1 x USB 2.0 з підтримкою підключення двох USB 2.0 1 x TPM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Материнська плата ROG MAXIMUS IX CODE постачається в картонній коробці з приємним оформленням у фірмових кольорах лінійки ASUS ROG і хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

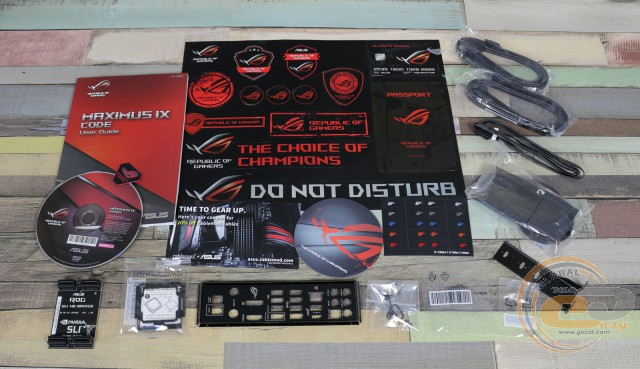

Комплект постачання повністю відповідає її високому рівню. Крім звичного диска з ПЗ, керівництва користувача та заглушки інтерфейсної панелі, в коробці ми виявили:
- чотири SATA-шлейфи;
- інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
- набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
- місток 2-Way NVIDIA SLI;
- набір маркувальних наліпок;
- набір наліпок ASUS ROG;
- картонну підставку під чашку;
- пластину для вертикального встановлення накопичувача M.2;
- кабель підключення світлодіодної стрічки;
- комбіновану антену Wi-Fi і Bluetooth.
Дизайн і особливості плати

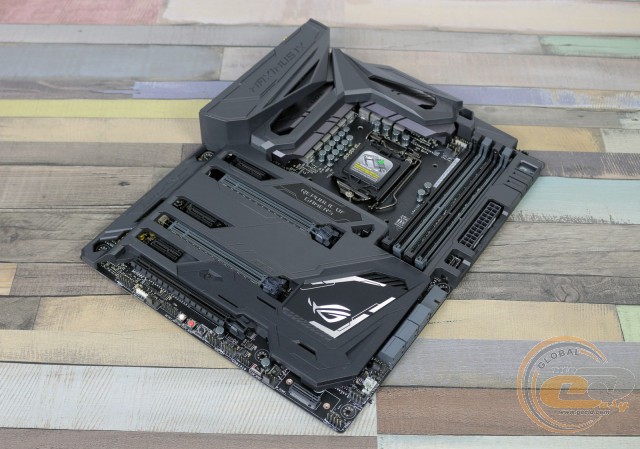

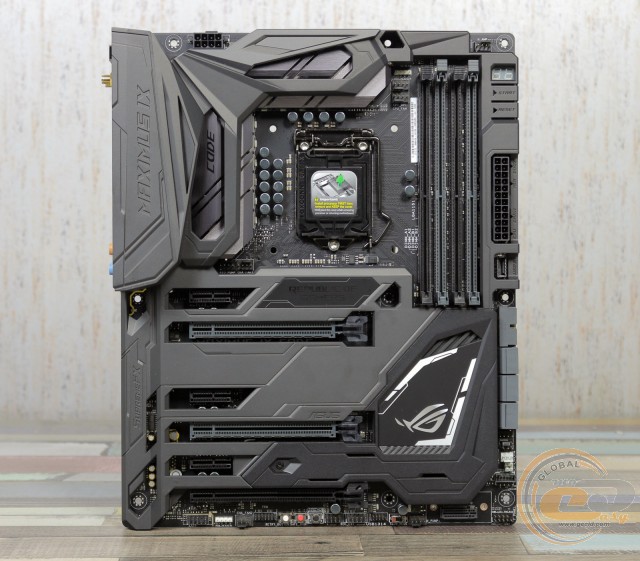

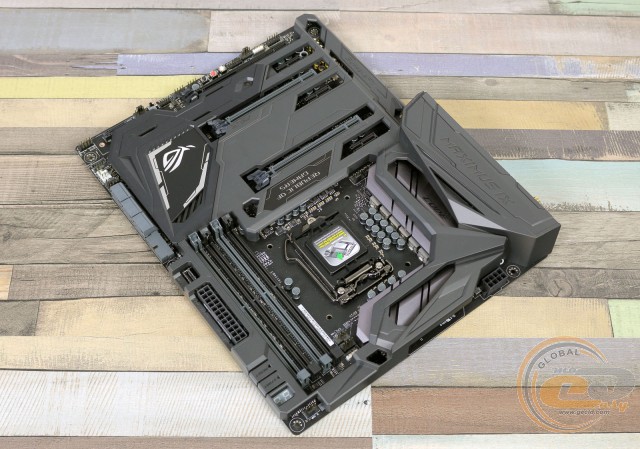

Лицьова поверхня материнської плати практично повністю прихована під пластиковим кожухом, який виконує не лише декоративну роль, але й захищає друковану плату від механічних пошкоджень при складанні та експлуатації системи.

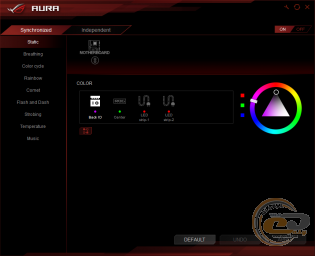

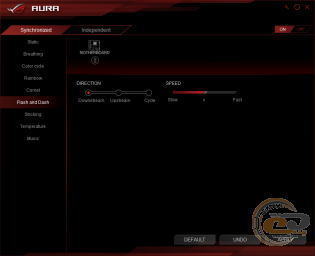

Також на зворотному боці пластикового кожуха встановлено світлодіоди системи LED-підсвічування ASUS AURA, регулювати параметри якої можна в комплектному ПЗ.
Окремо налаштовуються дві зони материнської плати, а також дві світлодіодні стрічки ( які можна придбати додатково). При цьому підсвічування може не лише просто горіти певним кольором, а й виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним в разі перевищення позначки в 60°С.
Що ж стосується зручності складання системи і компонування набортних елементів, то все виконано на найвищому рівні і жодних претензій у нас не виникло, незважаючи на досить велику кількість додаткових кнопок і роз'ємів.

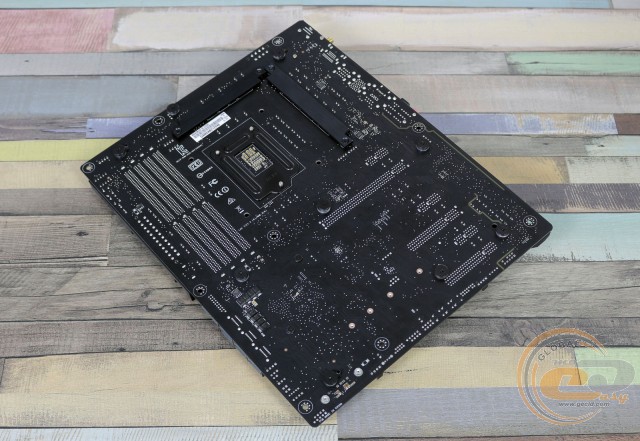

Зворотний бік друкованої плат привертає увагу не лише традиційною опорною пластиною процесорного роз'єма, а й двома низькопрофільними радіаторами, які відповідають за відведення надлишків тепла від елементів підсистеми живлення CPU.

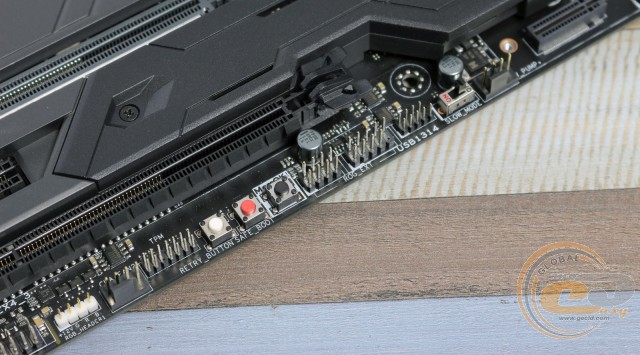

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, порт TPM, кнопки «MemOK!», «ReTry» і «SafeBoot», перемикач режиму «Slow mode», роз'єми підключення системного вентилятора та водоблока СВО, колодка підключення фронтальної панелі та роз'єм підключення світлодіодної стрічки. Додатково відзначимо колодку для активації портів USB 2.0, яка поєднана з роз'ємом ROG_EXT. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: двох внутрішніх і чотирьох зовнішніх.

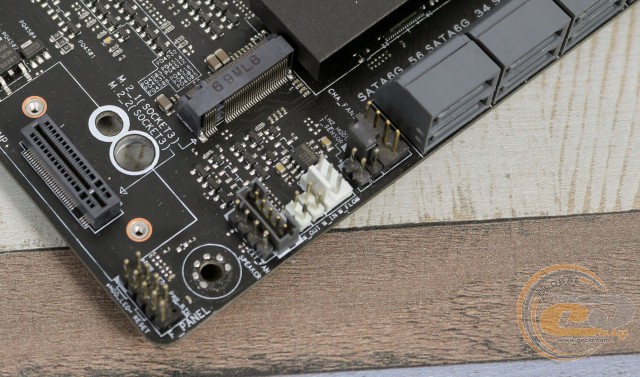

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися: роз'єми підключення системного вентилятора, температурного сенсора, джампер LN2, а також три роз'єми для моніторингу стану роботи системи СВО, за допомогою яких ви зможете точно контролювати дані про температуру і потік рідини в системі.

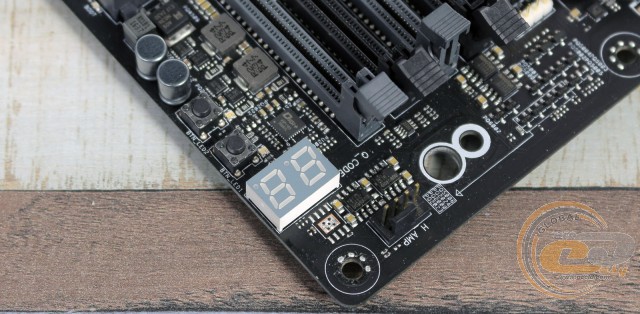

Ще кілька цікавих елементів притулилися у верхньому правому кутку, а саме кнопки ввімкнення і перезавантаження, діагностичний LED-індикатор і роз'єм системного вентилятора, який підтримує підключення пропелерів з робочим струмом до 3 А.

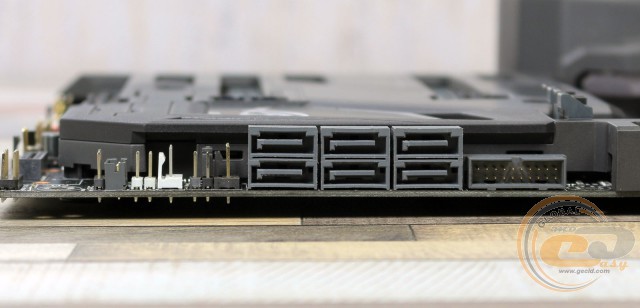

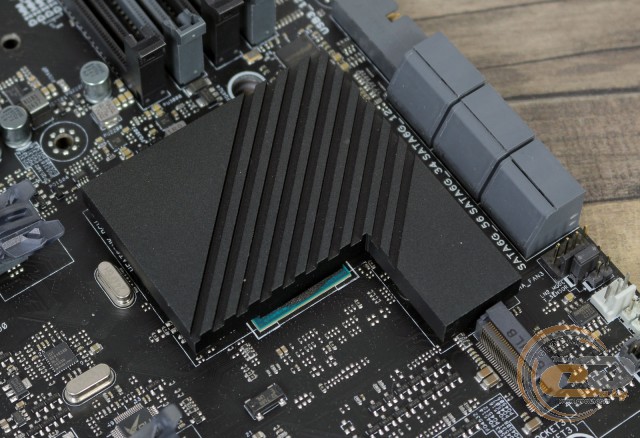

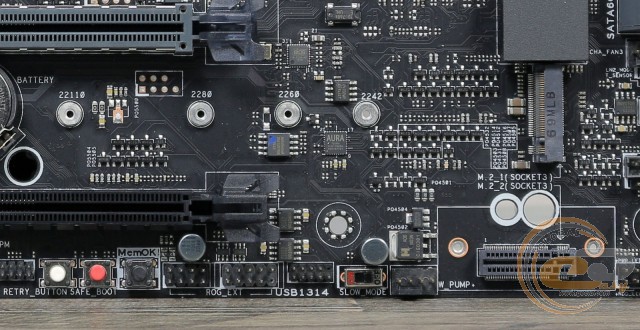

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. Є і певні обмеження. Один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. В свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.

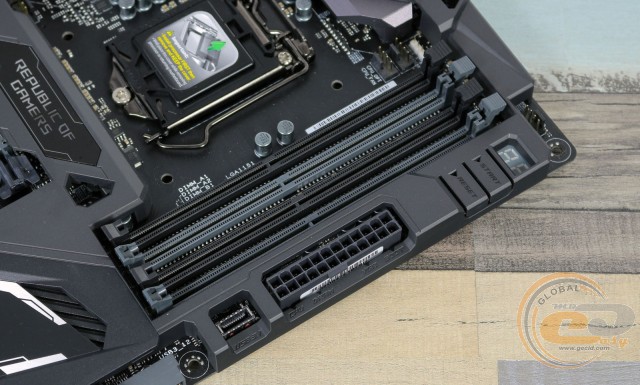

Системна плата ROG MAXIMUS IX CODE оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4133 МГц. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.
Додатково відзначимо колодку підключення виносної панелі з портами USB 3.0 і колодку для підключення виносної панелі з портом USB 3.1. Всього на платі за допомогою контролерів ASMedia ASM2142 реалізовано підтримку трьох портів USB 3.1: одного внутрішнього та двох на інтерфейсній панелі. Що ж стосується USB 3.0, їх всього шість: два внутрішніх і чотири зовнішніх.

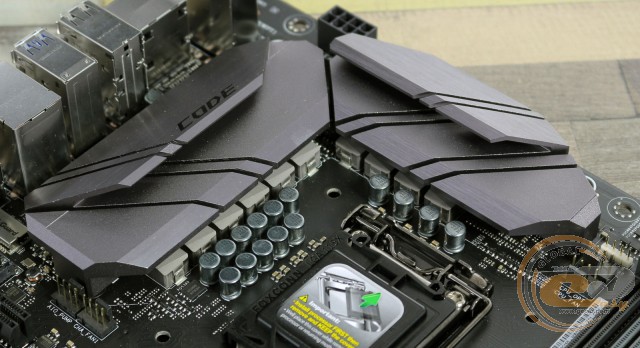

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 30,5°C (при розгоні – 30,6°C);
- верхній радіатор охолодження елементів підсистеми живлення – 33,6°C (при розгоні − 36,8°C);
- нижній радіатор охолодження елементів підсистеми живлення – 42,9°C (при розгоні − 44,6°C);
- дроселі підсистеми живлення – 39,8°C (при розгоні − 45,4°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбор матеріалів і їх конструкцію.

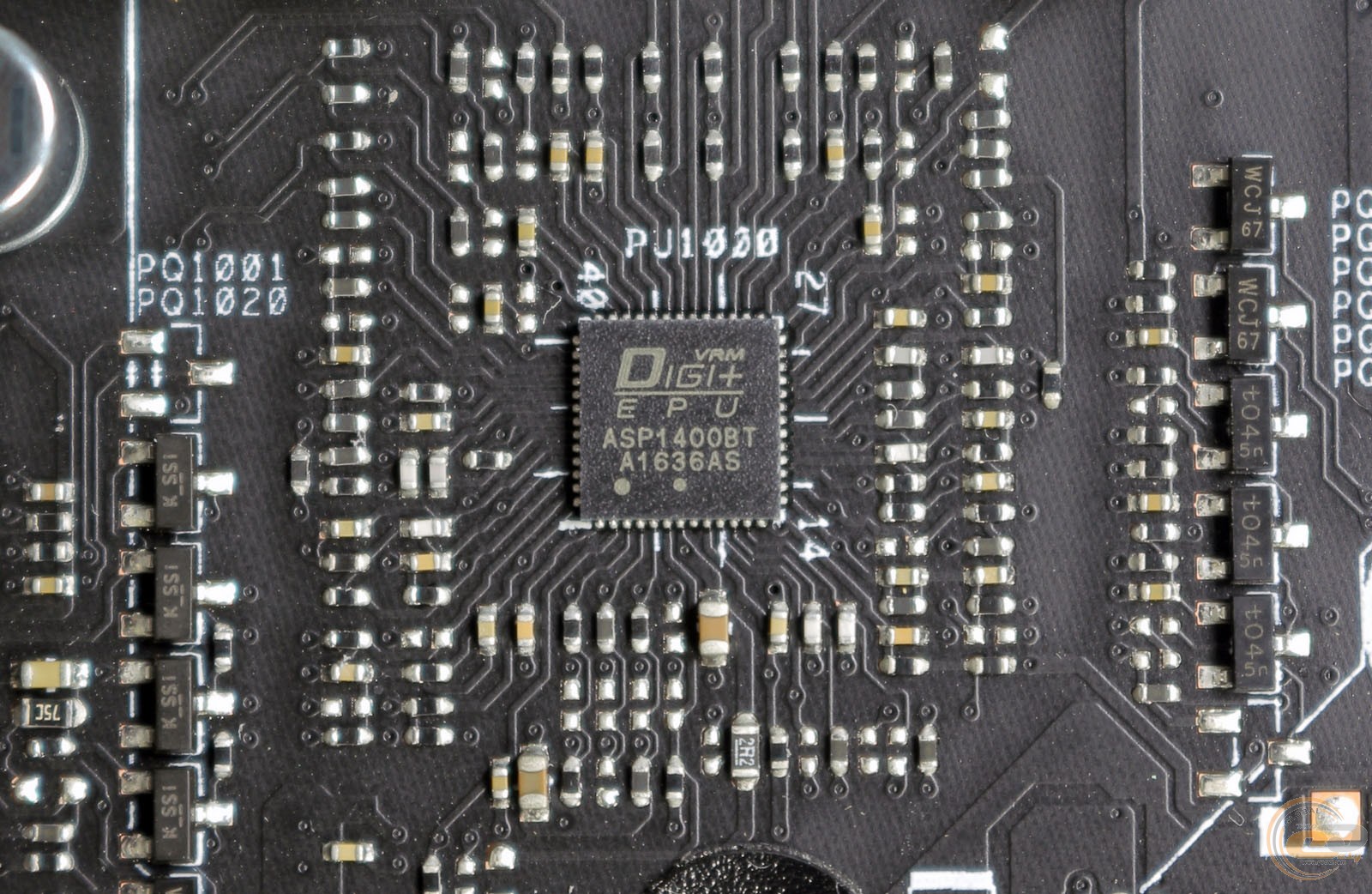

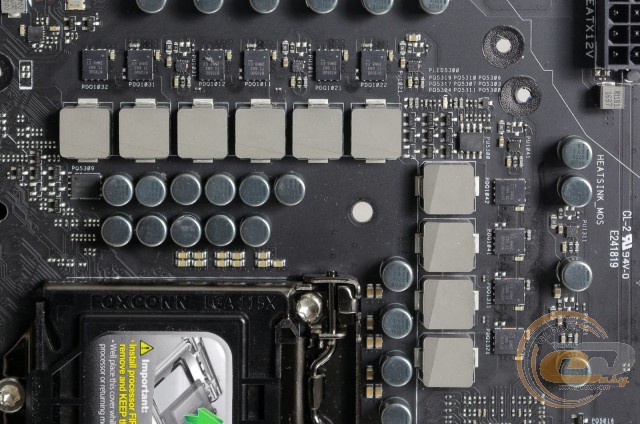

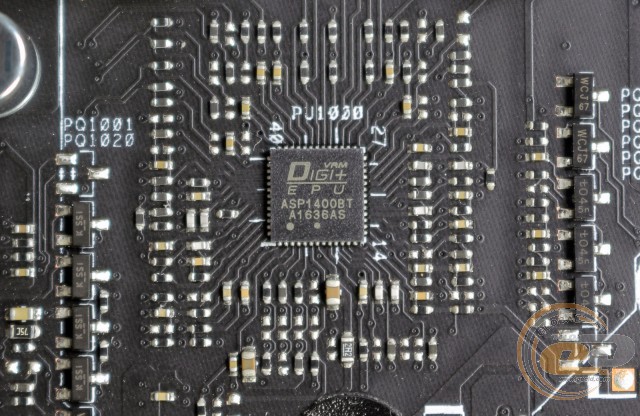

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються МОП-транзистори TI NexFET, дроселі MicroFine і японські твердотільні конденсатори.

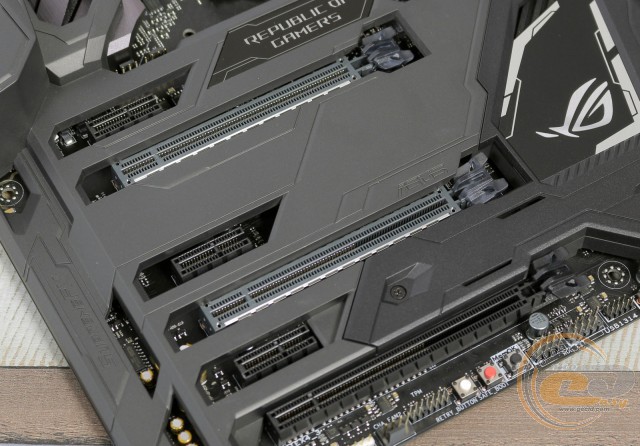

Для розширення функціональності материнської плати ROG MAXIMUS IX CODE є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.
У зв'язку з нестачею вільних чіпсетних ліній, при встановленні плати розширення в слот PCI Express 3.0 x1 («PCIe x1_3») пропускна спроможність третього PCI Express 3.0 x16 («PCIe x4_3») буде обмежена лише двома лініями.

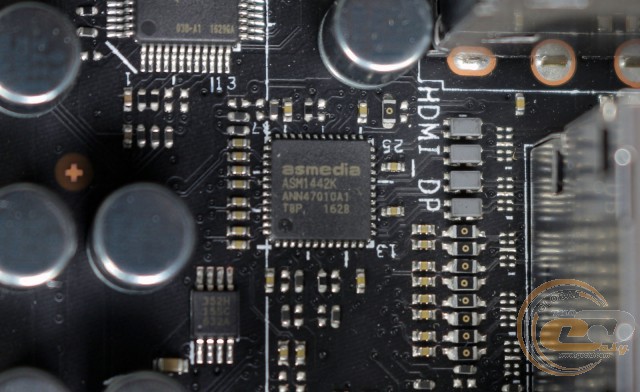

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

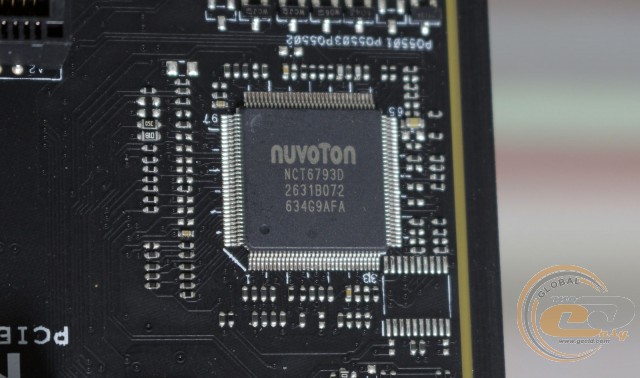

Можливості Multi I / O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

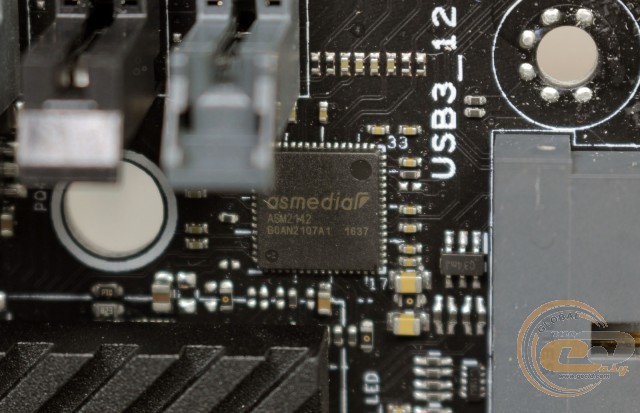

Коректна робота трьох портів USB 3.1 забезпечена силами мікросхеми ASMedia ASM2142.

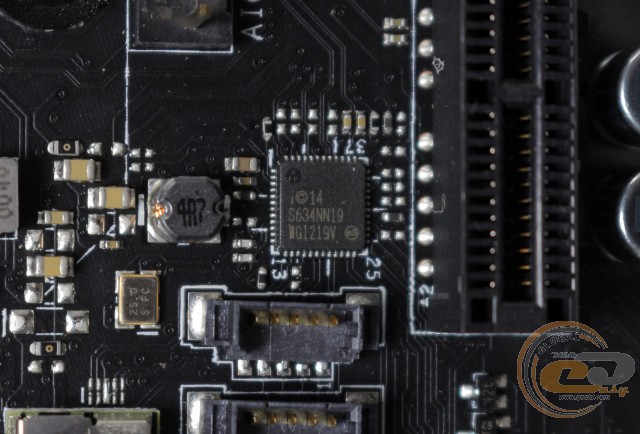

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе здійснити фірмова утиліта GameFirst IV.

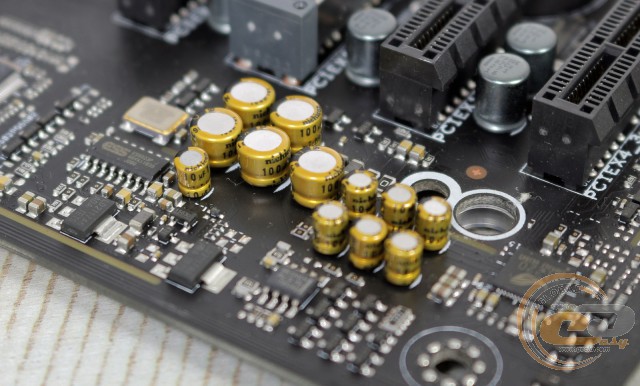

Встановлений аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників з високим опором.

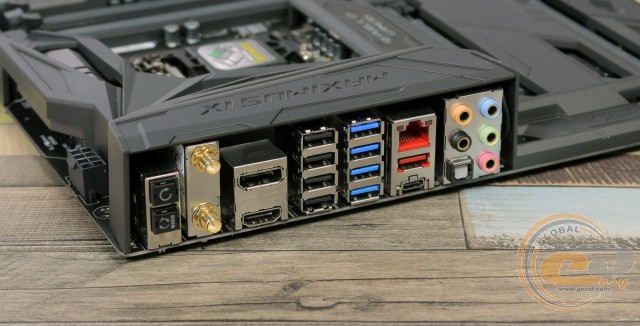

На інтерфейсну панель даної моделі виведено такі порти:
- 1 x RJ45;
- 4 x USB 3.0;
- 4 x USB 2.0;
- 1 х USB 3.1 Type-C
- 1 х USB 3.1 Type-A
- 5 x аудіопортів;
- 1 х оптичний S/PDIF Out;
- 2 х роз'єми для комбінованої антени Wi-Fi і Bluetooth;
- 1 x кнопка «Скидання CMOS»;
- 1 x кнопка «USB BIOS Flashback».
Окрім головної переваги у вигляді комплектного модуля з підтримкою стандартів Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0, інтерфейсна панель новинки вигідно вирізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. Також відзначимо зручні кнопки скидання CMOS і оновлення прошивки BIOS із флеш-накопичувача.
