Огляд материнської плати ASUS ROG CROSSHAIR X670E HERO: ні в чому собі не відмовляй

04-11-2022

Близько місяця тому ми з вами познайомилися із новою платформою AMD AM5 та топовим чіпсетом AMD X670E до неї на прикладі материнської плати ASUS ROG CROSSHAIR X670E GENE. Це високофункціональне рішення microATX-формату стане гарним доповненням до порівняно компактної топової збірки на основі якого-небудь AMD Ryzen 7000.

А от якщо обмежень за розмірами немає і потрібна топова ATX-плата, то в такому випадку цікавіше виглядатиме ASUS ROG CROSSHAIR X670E HERO. В її основі лежить все той же флагманський AMD X670E, зате велика площа дозволила розширити список слотів та роз’ємів. Про те, що змінилося і як все це працює ми розкажемо далі в матеріалі.

Специфікація

Модель

ASUS ROG CROSSHAIR X670E HERO

Чіпсет

AMD X670E

Процесорний роз'єм

Socket AM5

Процесори, що підтримуються

AMD Ryzen 7000

Підтримка пам'яті



4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті із частотою до DDR5-6400 МГц

Слоти розширення



2 x PCI Express 5.0 x16 (x16 або х8+х8)

1 x PCI Express 4.0 x1

Дискова підсистема



2 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 5.0 x4)

1 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 5.0 x4) — на додатковій платі

2 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10 SATA, NVMe

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi / Bluetooth

Wi-Fi 6E (2х2, підтримує Wi-Fi 802.11ax при 2,4, 5 і 6 ГГц; Bluetooth 5.3)

Звукова підсистема

SupremeFX (8-канальний кодек Realtek ALC4082 + підсилювач ESS ES9218 QUAD DAC)

Роз’єми живлення

1 х 24-контактний ATX

2 x 8-контактні ATX12V

1 х 6-контактний PCIe

Вентилятори

2 x роз’єми вентилятора CPU (4-контактний)

2 х роз’єми підключення водоблоків СВО (4-контактний)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження



Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Алюмінієві радіатори для M.2-накопичувачів

Зовнішні порти I/O та кнопки



1 х кнопка оновлення BIOS

1 x кнопка скидання налаштувань CMOS

1 x HDMI 2.1

2 x USB 4 (з можливістю виведення відеосигналу)

1 х USB 3.2 Gen 2х2 Type-C

8 х USB 3.2 Gen 2 Type-A

1 х USB 3.2 Gen 2 Type-C (з можливістю виведення відеосигналу)

1 x RJ45

2 х конектори антен Wi-Fi

1 x Optical S/PDIF out

5 x позолочені аудіопорти

Внутрішні порти I/O



1 х USB 3.2 Gen 2х2 (до 60 Вт)

2 х USB 3.2 Gen 1 (підтримує 4 х USB 3.2 Gen 1)

3 x USB 2.0 (підтримує 6 x USB 2.0)

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS ROG

Сторінка пристрою

ASUS ROG CROSSHAIR X670E HERO

Сторінка підтримки

ASUS ROG CROSSHAIR X670E HERO (нові версії BIOS, драйверів і т.п.)

Упаковка та комплектація

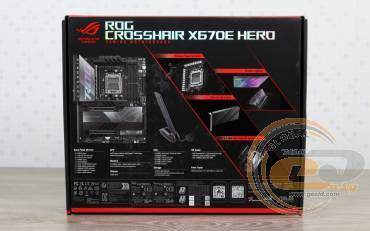

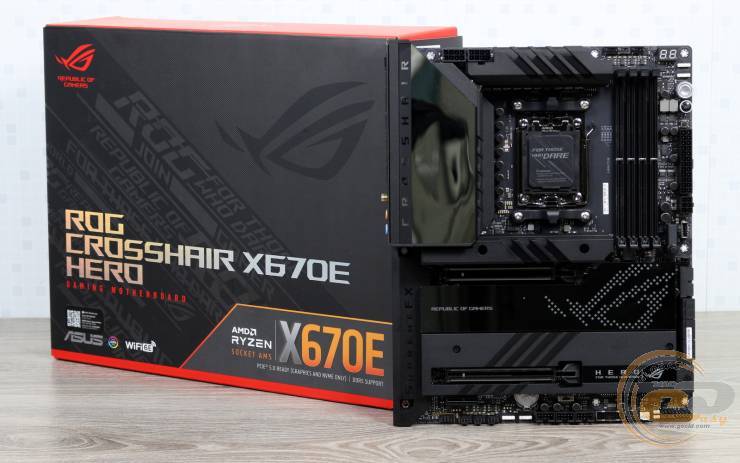

Картонна коробка в кращих традиціях лінійки ASUS ROG зможе розповісти про ряд особливостей плати, а їх дійсно немало.

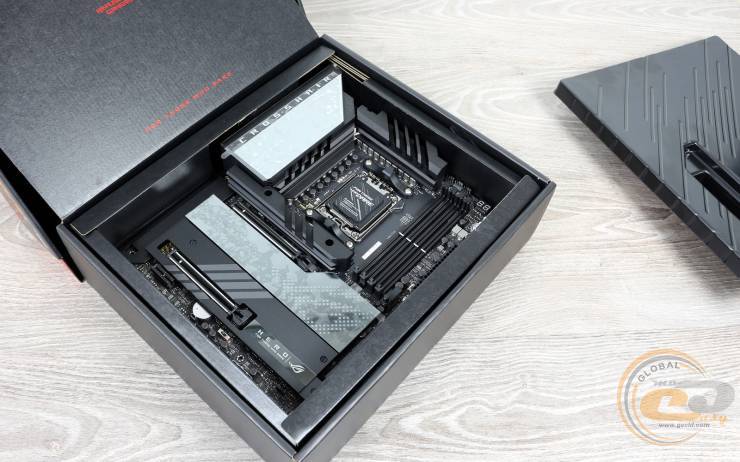

Усередині пристрій захищено за допомогою додаткових картонних вставок по боках.

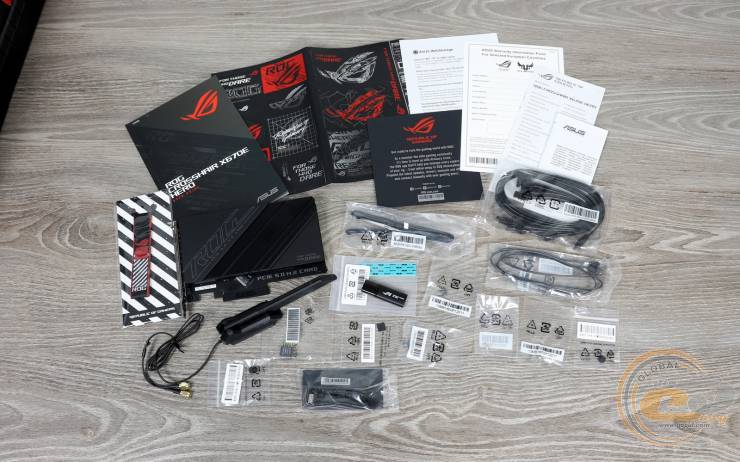

Топовій моделі  — відповідна комплектація. У даному випадку в коробці ми знайшли:

  • чотири SATA-шлейфи;
  • два кабелі для підключення підсвітки;

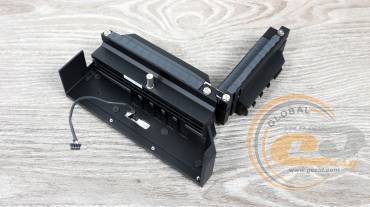

  • плату PCIe 5.0 для M.2-накопичувача;

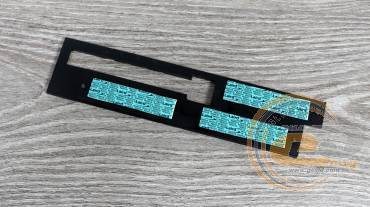

  • одну термопрокладку для M.2-накопичувача;
  • антену для Wi-Fi-модуля;
  • набір ASUS Q-Connector для під’єднання фронтальної панелі;

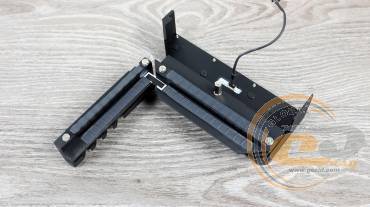

  • кронштейн для відеокарти;
  • флешку з драйверами та утилітами;
  • брелок;
  • набір наклейок;
  • посібники для користувача.

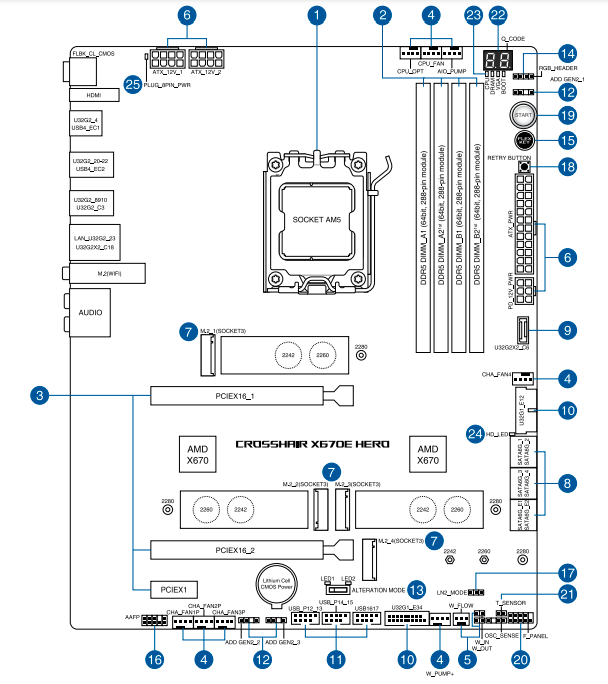

Дизайн та особливості плати


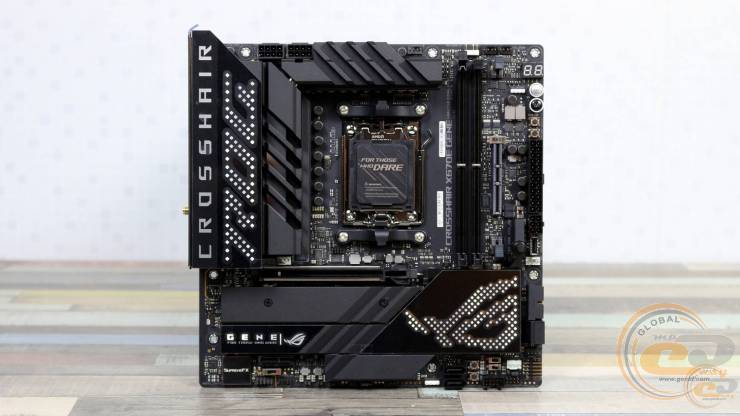

ASUS ROG CROSSHAIR X670E GENE

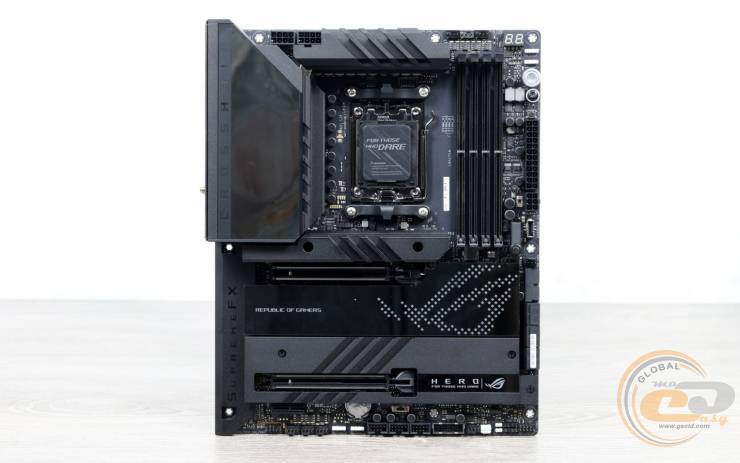

ASUS ROG CROSSHAIR X670E HERO

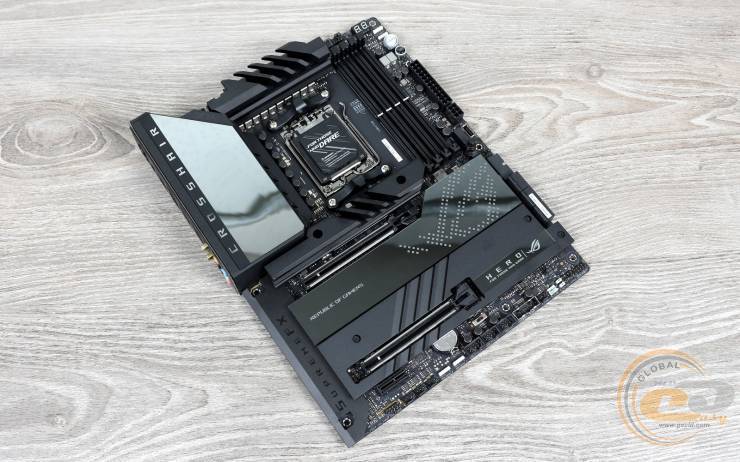

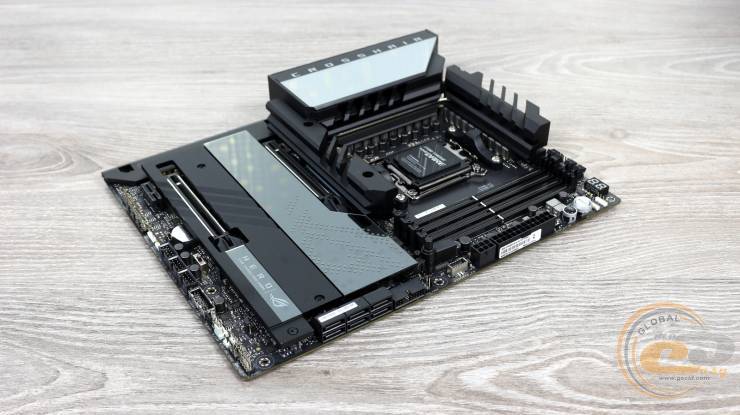

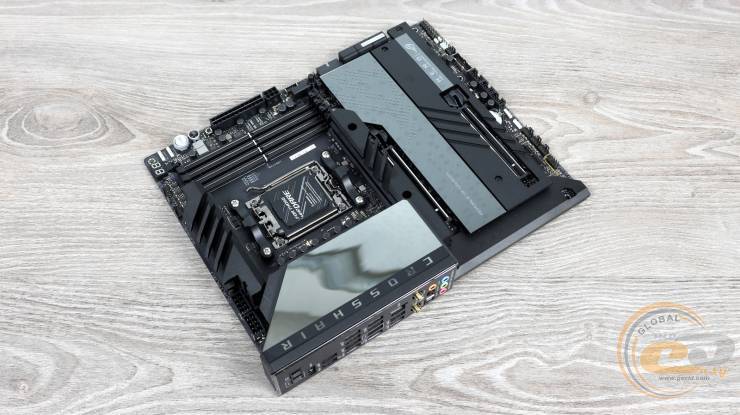

Схожість двох моделей між собою видна неозброєним оком. Досить строгий дизайн у темних тонах так само розбавлений сріблястими написами і стилізованим логотипом. І якщо навіть у випадку з більш компактною ASUS ROG CROSSHAIR X670E GENE у нас не було претензій до компонування, то з повноформатною ASUS ROG CROSSHAIR X670E HERO ситуація анітрохи не гірша.

Більше того, з розмірами 305 x 244 мм плата отримала +36% корисної площі, яка тут використана по-максимуму — про це далі.

Зі зручностей відзначимо наявність кнопки для витягнення відеокарти ближче до правого краю плати.

Підсвітка ASUS AURA також на місці. І це не просто підсвічування зони біля інтерфейсної панелі — маємо стилізовані написи та логотип ROG. Звісно ж, все це налаштовується за допомогою комплектного ПЗ Armoury Crate.

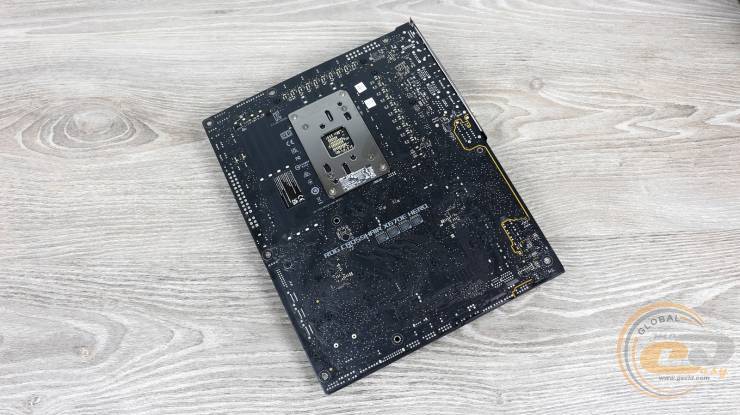

На звороті ж знаходиться стандартна опорна пластина процесорного роз'єму, а також гвинти кріплення радіаторів охолодження чіпсета та підсистеми живлення процесора.

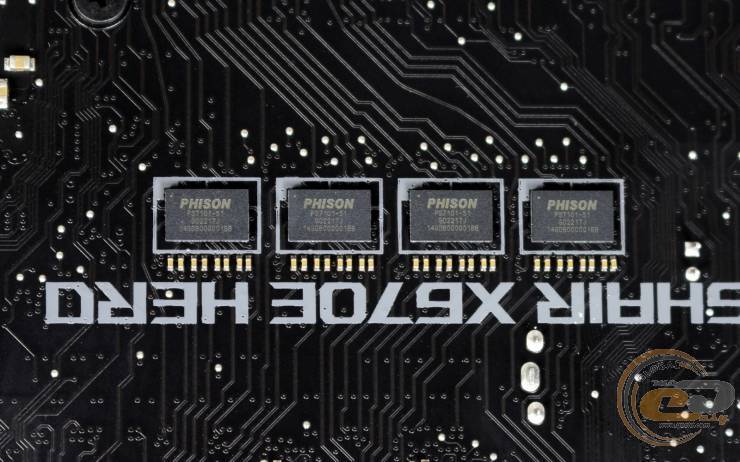

А ще тут розташувалися чотири чіпи Phison PS7101-51, для комунікації M.2-накопичувачів з центральним процесором через шину PCIe 5.0.

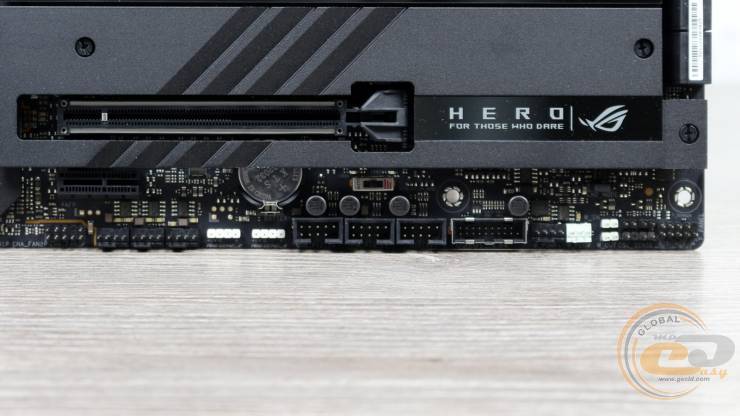

Тепер детальніше про фронтальну панель ASUS ROG CROSSHAIR X670E HERO. У нижній її частині розташувалися: колодка підключення аудіороз'ємів передньої панелі, роз'єми для світлодіодної стрічки, роз’єм для термодатчика, а також колодка підключення кнопок і індикації фронтальної панелі.

Тут же знаходяться три колодки для активації шести портів USB 2.0 та одного USB 3.2 Gen 1 для підключення пари відповідних роз’ємів. А над ними видно перемикач “Alteration Mode”, який дозволяє вручну обрати використовувану шину для передачі даних до процесора між PCIe 4.0 і 3.0 або ж залишити цей вибір на розсуд самої плати.

А от кнопок «BCLK+» та «BCLK-» для швидкої зміни базової частоти, які були присутні у компактній моделі, тут не передбачено.

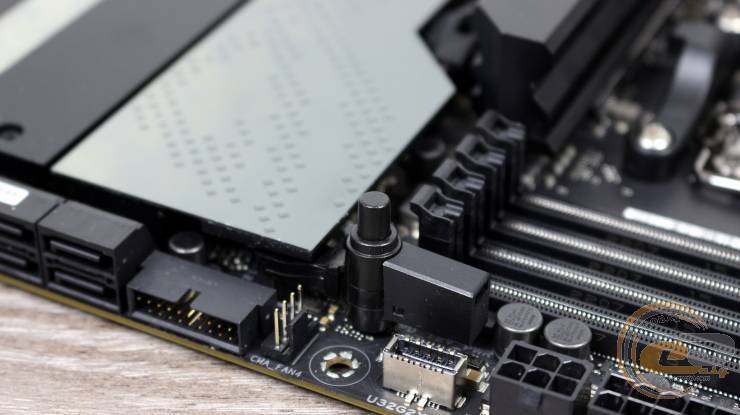

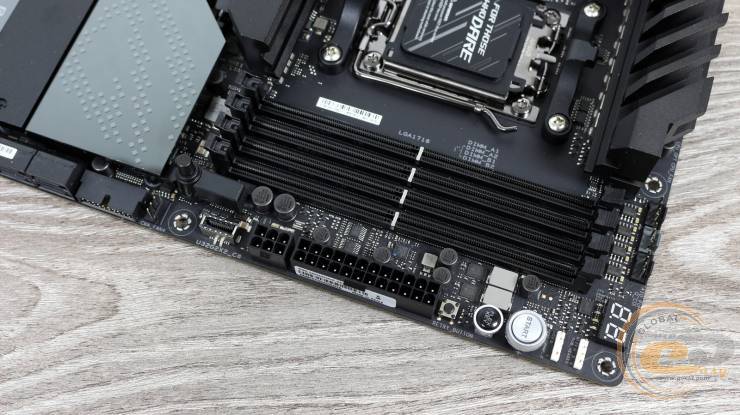

Ряд корисних елементів є і по правому краю плати. Тут розпаяний ще один уже горизонтальний роз’єм для підключення пари портів USB 3.2 Gen 1 та один вертикальний для USB 3.2 Gen 2x2, три кнопки, у тому числі і для старту системи, ще пара колодок RGB-підсвітки та діагностичний індикатор. До речі, USB 3.2 Gen 2x2 здатний передавати потужність аж до 60 Вт, але для цього обов’язково потрібно під’єднати 6-контактний конектор живлення PCIe.

Поруч розташовані чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Для зручності монтажу фіксатори є лише з одного боку. Підтримуються модулі з частотою до 6400 МГц, а максимальний загальний об’єм може становити 128 ГБ. Також є підтримка профілів розгону пам’яті AMD EXPO.

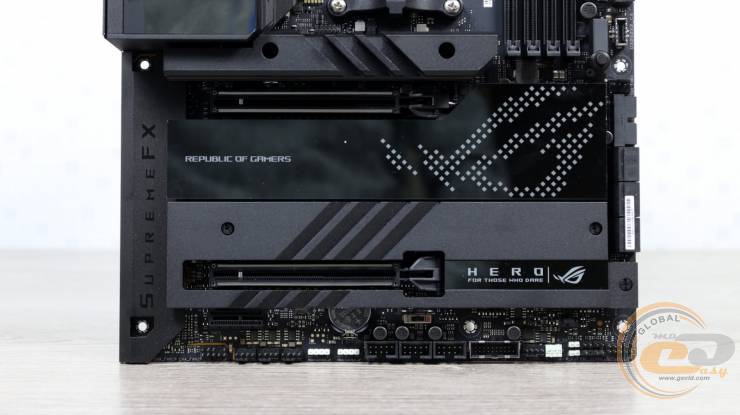

Для розширення функціональності ASUS ROG CROSSHAIR X670E HERO є три слоти:

  1. PCI Express 5.0 x16 (у режимі х16 або х8);
  2. PCI Express 5.0 x16 (у режимі х16 або х8);
  3. PCI Express 4.0 x16 (у режимі х1);

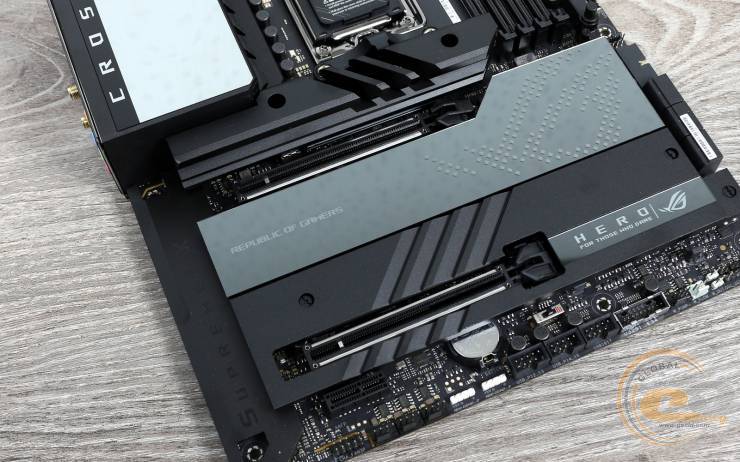

Обидва верхні слоти підсилені і готові надати 16 ліній PCIe при використанні одного із них або 8 ліній при задіюванні обох. В той же час витягнення відеокарти кнопкою реалізоване тільки у верхньому.

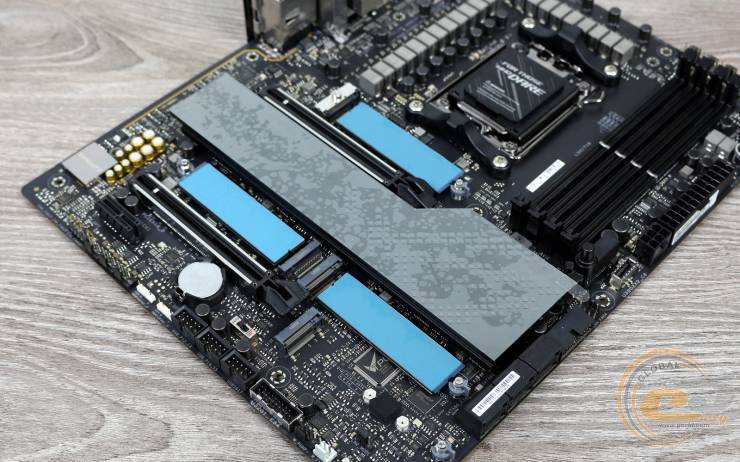

А от площа довкола них по-максимуму використана для встановлення M.2-накопичувачів. Один такий розташується над верхнім PCIe x16, а три інші — біля нижнього його “близнюка”. Усі вони підтримують пристрої формату M.2 від 2242 до 2280. До речі, оптимальний якраз останній, бо в такому випадку для кріплення будуть використовуватися фіксатори, а не гвинти. А от стандарти передачі відрізняться — два з них підтримують шину PCIe 5.0 x4, тоді як ще пара дозволяє розраховувати на  PCIe 4.0 x4.

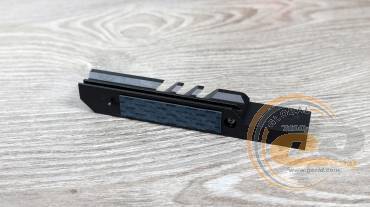

Для охолодження накопичувачів використовуються окремі радіатори з термопрокладками, які кріпляться за допомогою гвинтів з лицьової сторони.

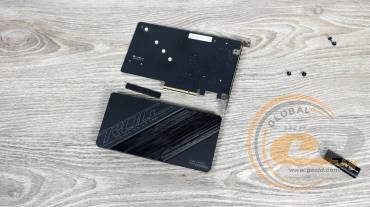

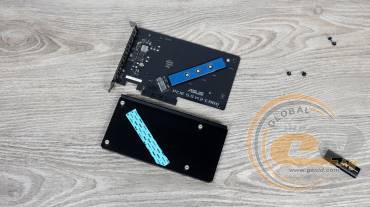

Більше того, ще один M.2-накопичувач уже формату до 22110 включно можна встановити за допомогою комплектної карти-перехідника для слоту PCI Express 5.0. В наявності також є термопрокладка, елементи кріплення і металевий корпус-радіатор.

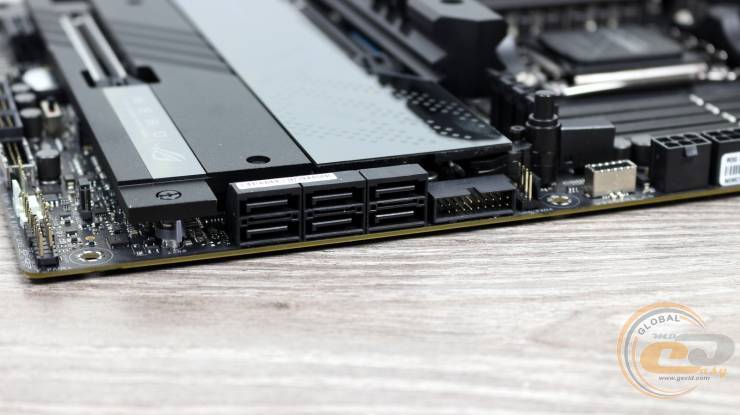

Крім того, дискову підсистему можна доповнити і за допомогою шести роз’ємів SATA 6 Гбіт/с з горизонтальним розташуванням, завдяки чому усі вони будуть доступні навіть при використанні дуже габаритної відеокарти.



Система охолодження ASUS ROG CROSSHAIR X670E HERO включає в себе одразу ряд елементів: радіатор на чіпсеті, радіатори на M.2-накопичувачі та пару алюмінієвих радіаторів на елементах підсистеми живлення, з'єднаних тепловою трубкою.

Що ж, давайте дізнаємося, наскільки все це ефективно працює. Під час тестування, а у нас, нагадаємо, 170-ватний 32-потоковий AMD Ryzen 9 7950X, були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета — 46°C;
  • верхній радіатор охолодження елементів підсистеми живлення — 50°C;
  • боковий радіатор охолодження елементів підсистеми живлення — 50°C;
  • дроселі зверху – 55°C.

Як видно, кількості та розмірів радіаторів цілком достатньо для ефективного охолодження компонентів плати навіть при використанні топового для даної платформи CPU.

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що цілком логічно, враховуючи немаленьке енергоспоживання багатоядерників AMD Ryzen 7000.

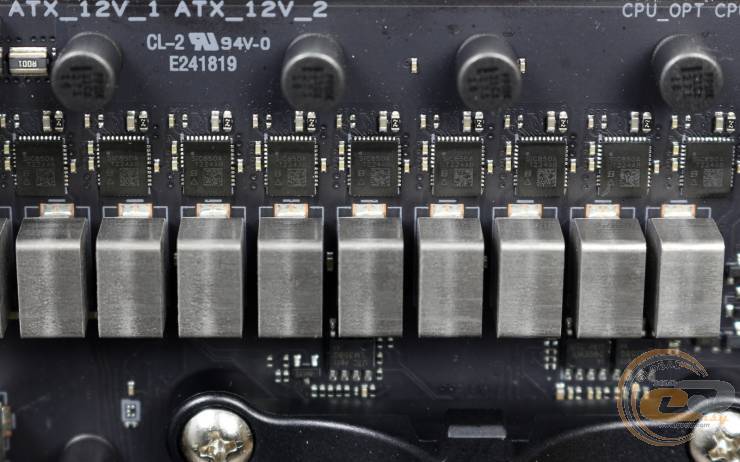

Здійснюється воно за 18+2-фазною спареною схемою для обчислювальних ядер і додаткових вузлів з показником номінального струму до 110 А.

А елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем SiC850A (T224AB).

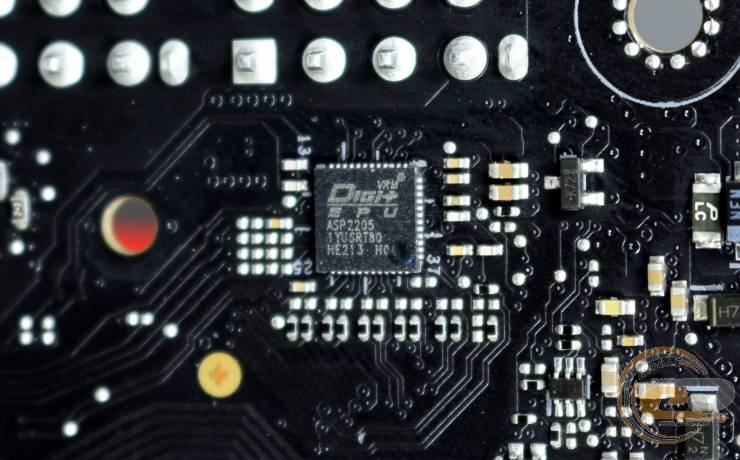

ШІМ-контролером живлення виступає чіп ASP2205.

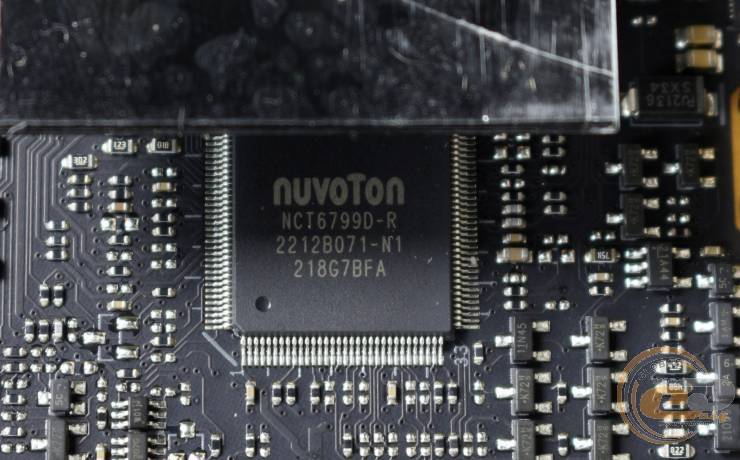

У той час як мультиконтролер плати представлений мікросхемою NUVOTON  NCT6799D-R.

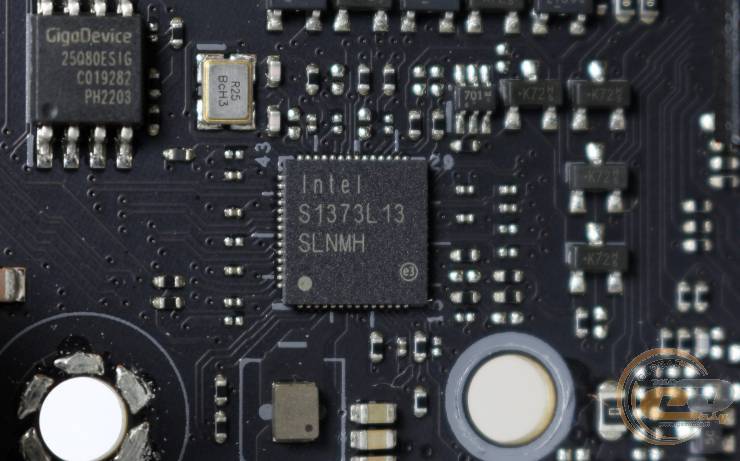

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH), здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

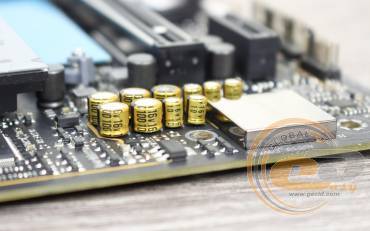

Звукова ж підсистема SupremeFX тут також у передовому виконанні. Вона основана на 8-канальному HDA-кодеку Realtek ALC4082, який співпрацює з підсилювачем Savitech SV3H712 AMP та аудіоконденсаторами. І, звісно ж, присутнє екранування цієї підсистеми для уникнення завад від інших вузлів плати.

На інтерфейсну панель ASUS ROG CROSSHAIR X670E HERO виведені наступні порти та кнопки:

  • 1 х кнопка оновлення BIOS
  • 1 x кнопка скидання налаштувань CMOS
  • 1 x HDMI 2.1
  • 2 x USB 4 (з можливістю виведення відеосигналу)
  • 1 х USB 3.2 Gen 2х2 Type-C
  • 8 х USB 3.2 Gen 2 Type-A
  • 1 х USB 3.2 Gen 2 Type-C (з можливістю виведення відеосигналу)
  • 1 x RJ45
  • 2 х конектори антен Wi-Fi
  • 1 x Optical S/PDIF out
  • 5 x позолочені аудіопорти

Тішить підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.3, до того ж антена іде в комплекті постачання. Також виділимо наявність дванадцяти USB-портів, включаючи два стандарту USB 4 з пропускною здатністю 40 Гбіт/с. До речі, вони і USB 3.2 Gen 2 Type-C також дозволяють транслювати відеосигнал. Для цієї ж цілі присутній окремий порт HDMI.

А от USB 2.0 тут немає жодного. Що ж, це мабуть перша плата у наших руках, де повністю відмовилися від другої ревізії цього інтерфейсу на тильній панелі.

На завершення цієї частини огляду, як зазвичай, кілька рядків про організацію активного охолодження.

В наявності вісім 4-контактних роз'ємів (позначені цифрою “4”) з підтримкою ШІМ-регулювання швидкості. Два з них слугують для системи охолодження CPU, ще стільки ж призначені для під’єднання помпи, а чотири інші — для корпусних вентиляторів. Також є ще три додаткові конектори (позначені цифрою “5”) для моніторингу температур і відповідного ручного налаштування охолодження усередині ПК.

UEFI BIOS та Armoury Crate

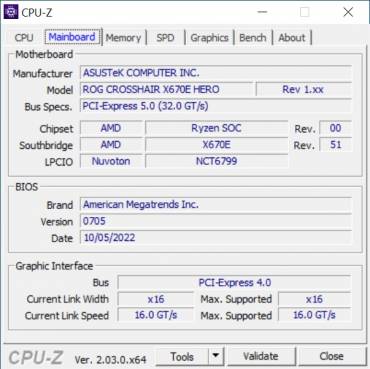

Тестована плата ASUS ROG CROSSHAIR X670E HERO використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, в тому ж числі налаштувати режим роботи кожного вентилятора, а й здійснювати розгін. А для моніторингу можна використовувати або праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».



Також моніторити систему та здійснювати ряд налаштувань можна уже безпосередньо із ОС за допомогою програми Armoury Crate.

Частоти процесора і пам’яті, та можливості розгону

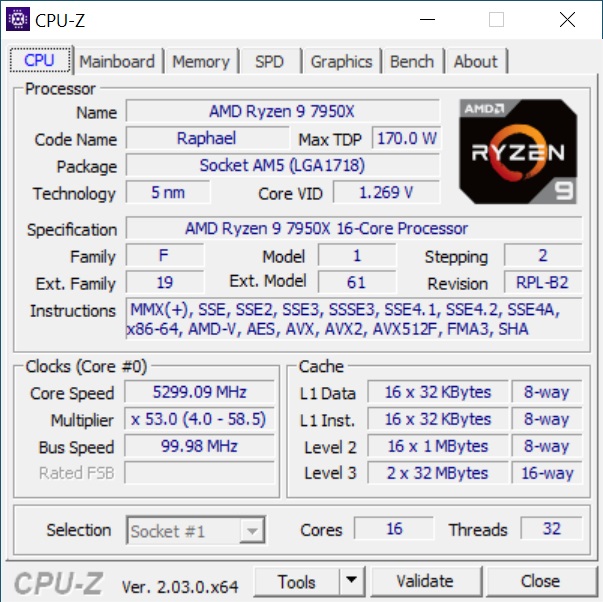

Мінімальна частота тестового процесора AMD Ryzen 9 7950X, яку нам вдалося зафіксувати, склала 3,6 ГГц.

А от під час стрес-тесту CPU-Z Stress Test без розгону частота зафіксувалася на стабільних 5,3 ГГц для усіх ядер при напрузі 1,269 В.

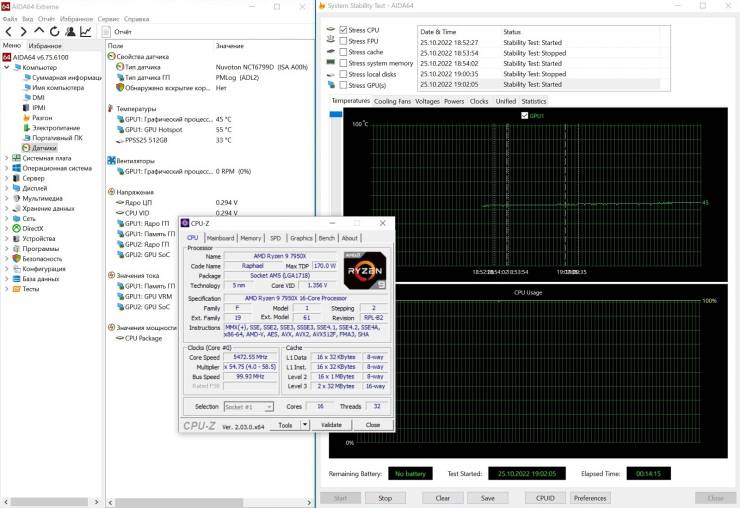

Далі Stress CPU в AIDA64. Отримали ще більше — 5,47 ГГц при 1,356 В, причому показники були стабільними протягом всього тесту.

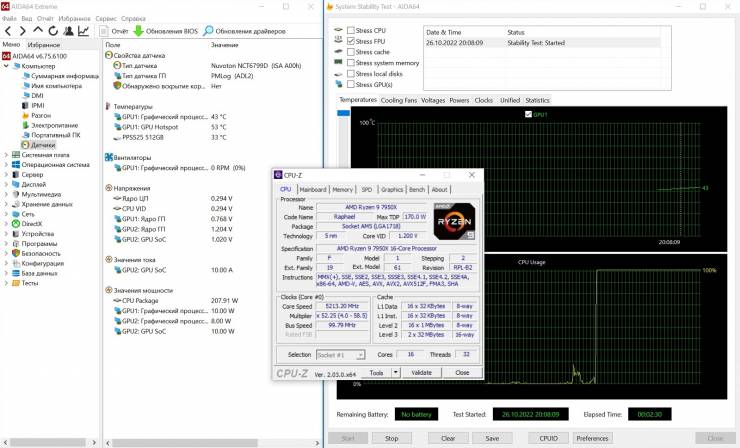

Більш вимогливий Stress FPU в тій же AIDA64 зменшив і частоту, і напругу на процесорі — 5,2 ГГц при 1,2 В, троттлінгу не було. Але такий тест тривав усього 5 хв, бо за цей час CPU уже нагрівався до 95°С. Вся система при цьому споживала 335 Вт.

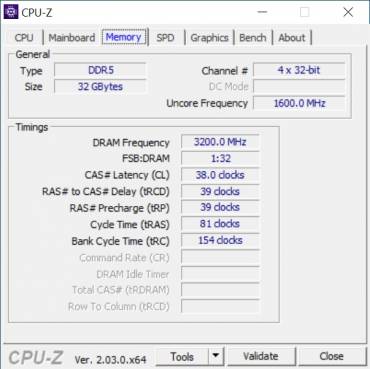

Модулі оперативної пам'яті DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2 х 16 ГБ) під час тестування вдалося запустити на частоті XMP-профіля DDR5-5200 МГц. У той же час інший комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) стабільно працював на частоті EXPO-профіля 6000 МГц.

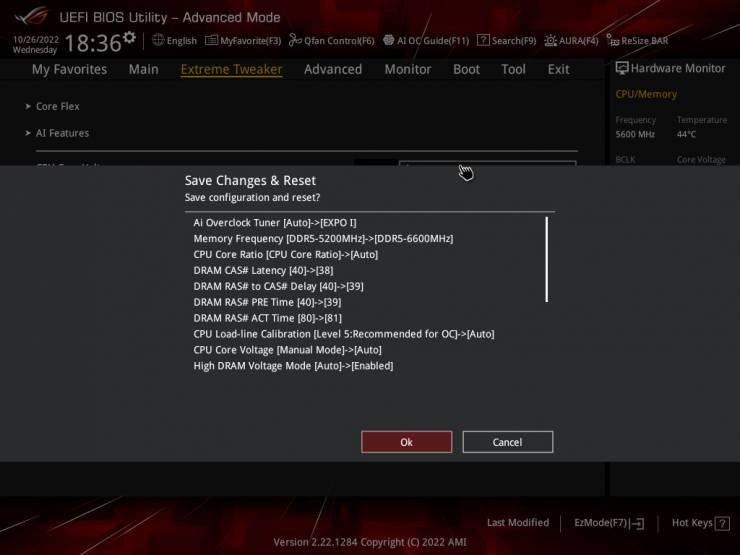

А тепер про розгін. Показник LLC був виставлений на рівні 5, частота — 5,5 і 5,6 ГГц, напруга — 1,36 і 1,4 В відповідно. В обох випадках система запускалася і проходила тест в AIDA Stress CPU, але крашилася при спробі запустити AIDA Stress FPU чи CPU-Z Stress CPU.

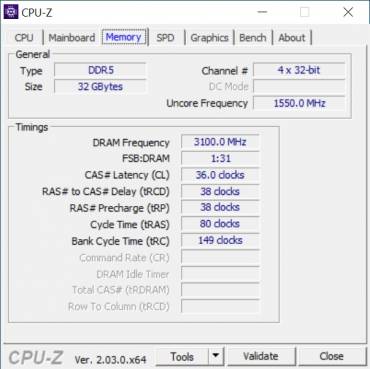

У той же час комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) запустився і стабільно працював на частоті 6200 МГц без зміни таймінгів та при 6400 МГц зі збільшенням останніх до 38-39-39-81.

Тестування

Для перевірки можливостей материнської плати ASUS ROG CROSSHAIR X670E HERO використовувалося таке обладнання:

Процесор

AMD Ryzen 9 7950X (Socket AM5, 16 ядер / 32 потоки, 4,5 ГГц — 5,7 ГГц, 170 Вт)

Кулер

ASUS TUF Gaming LC 240 ARGB

Оперативна пам’ять

2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32

2 x 16 ГБ DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32

Відеокарта

PowerColor Radeon RX 6800 16 ГБ GDDR6 Red Dragon

SSD

Apacer AP512GPPSS25, 512 ГБ

Блок живлення

DeepCool PM800D, 800 Вт

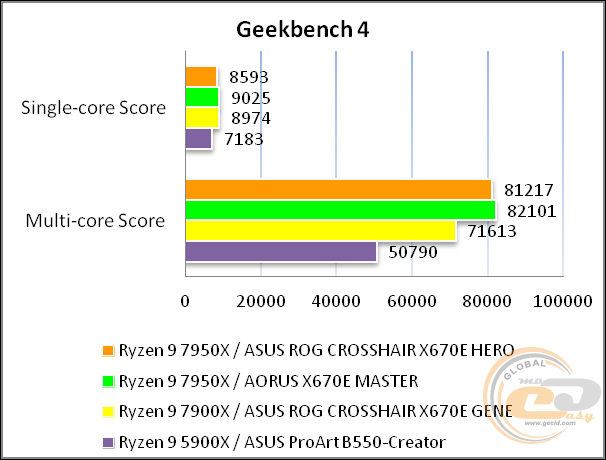

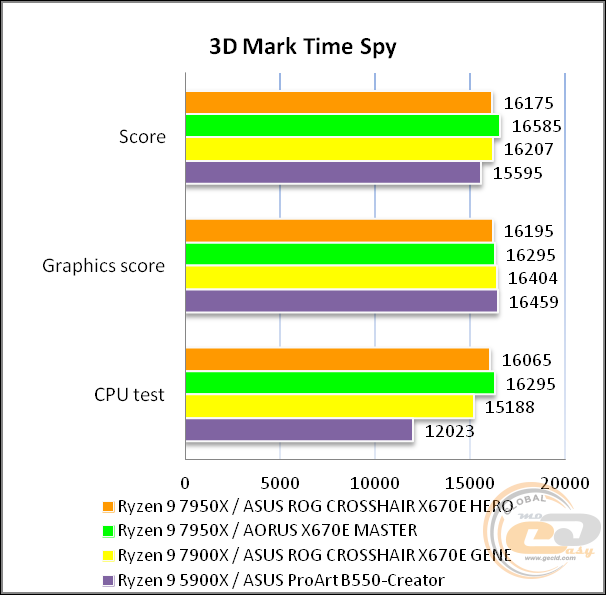

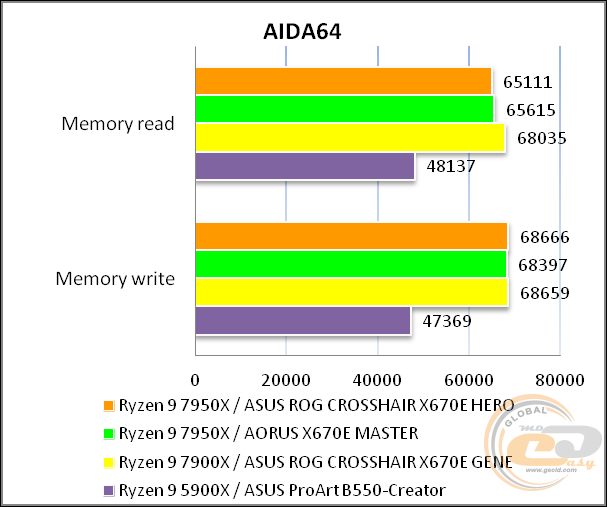

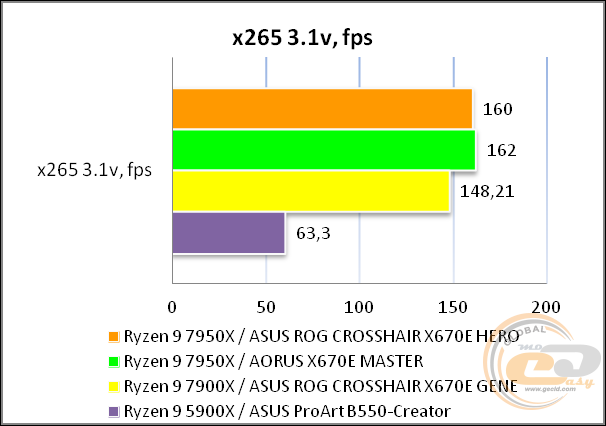

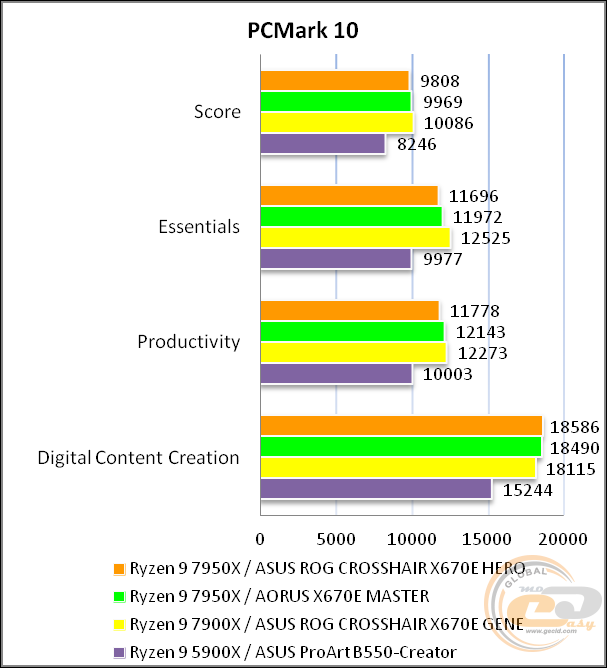

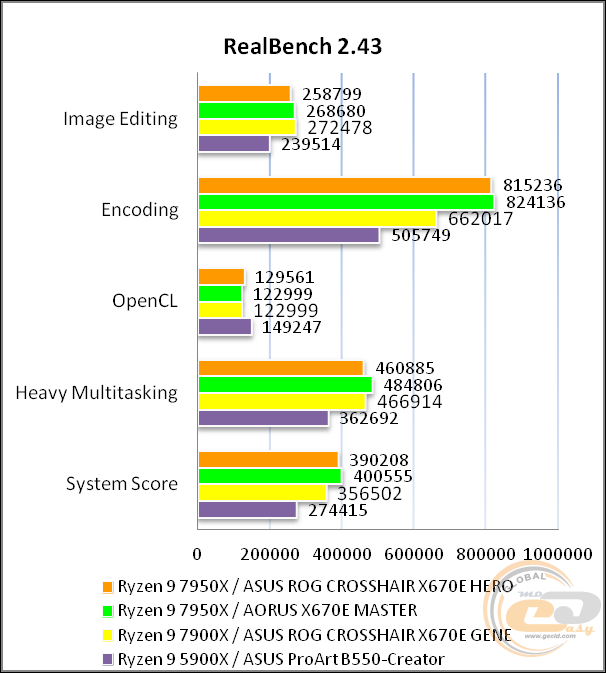

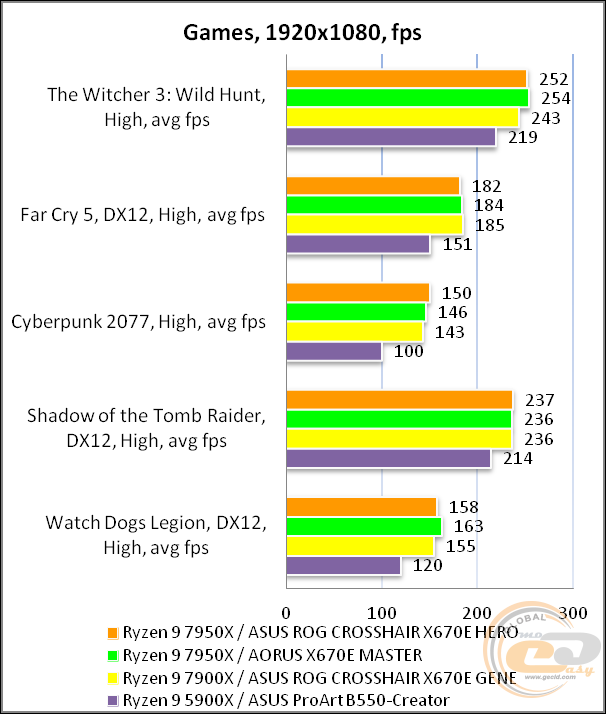

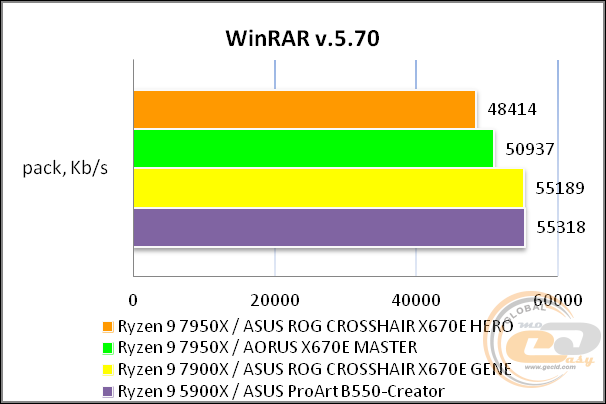

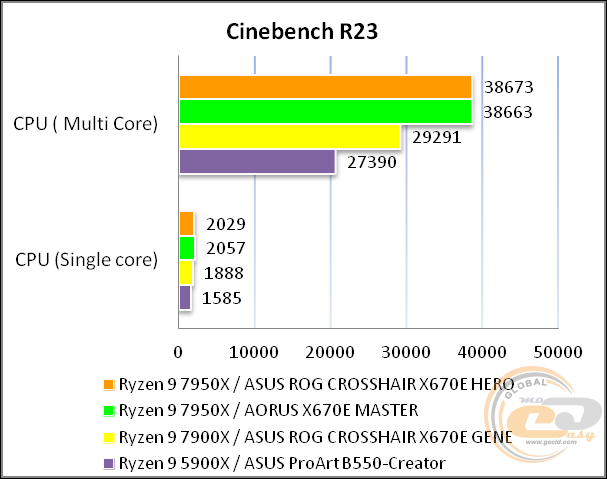

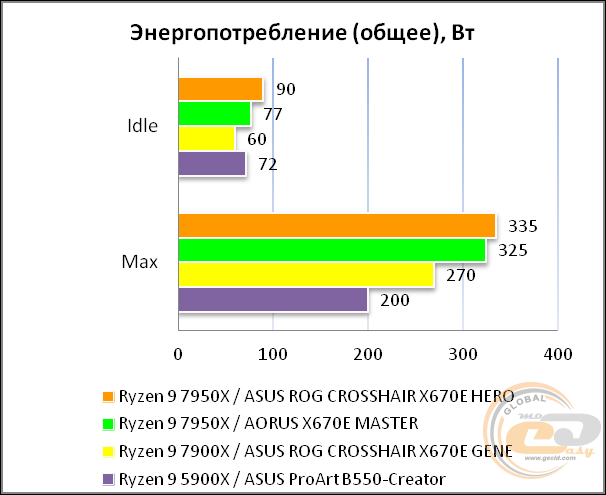

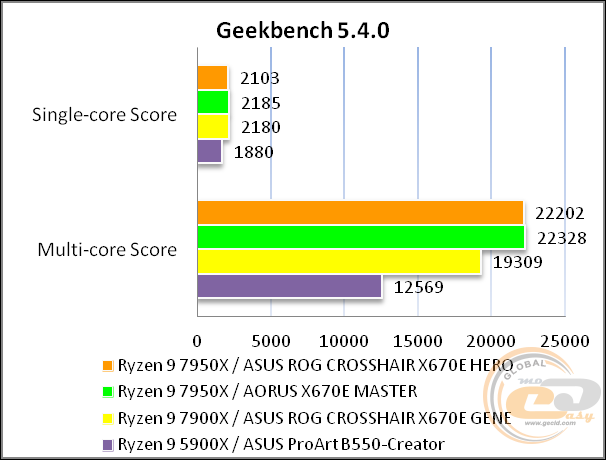

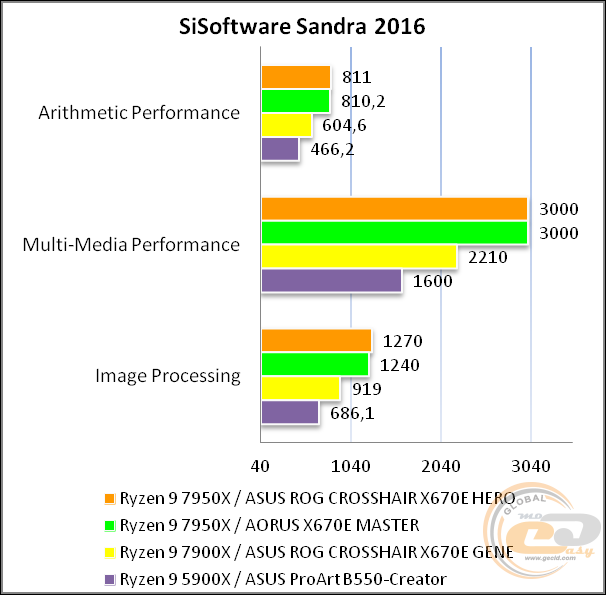

Система на основі ASUS ROG CROSSHAIR X670E HERO впоралася з усіма проведеними тестами, а топовий 32-потоковий AMD Ryzen 9 7950X весь час працював стабільно. До слова, цьому також сприяло використання 2-вентиляторної СВО ASUS TUF Gaming LC 240 ARGB для охолодження останнього.

Тестування звукового тракту на основі кодека Realtek ALC4082 та підсилювача ESS ES9218 QUAD DAC

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.19

Дуже добре

Рівень шуму, дБ (А)

-95.1

Відмінно

Динамічний діапазон, дБ (А)

95.1

Відмінно

Гармонійні викривлення, %

0.00161

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.7

Добре

Інтермодуляційне викривлення + шум, %

0.00632

Відмінно

Взаємопроникнення каналів, дБ

-93.3

Відмінно

Інтермодуляції на 10 кГц, %

0.00631

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.18

Дуже добре

Рівень шуму, дБ (А)

-111.7

Відмінно

Динамічний діапазон, дБ (А)

111.4

Відмінно

Гармонійні викривлення, %

0.00149

Відмінно

Гармонійні викривлення + шум, дБ(A)

-92.0

Дуже добре

Інтермодуляційне викривлення + шум, %

0.00340

Відмінно

Взаємопроникнення каналів, дБ

-97.1

Відмінно

Інтермодуляції на 10 кГц, %

0.00271

Відмінно

Загальна оцінка



Дуже добре

В microATX-моделі ASUS ROG CROSSHAIR X670E GENE використовувалася зв’язка з кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP, тоді як у більш габаритній версії “здружилися” Realtek ALC4082 та підсилювача ESS ES9218 QUAD DAC. Втім, програма RightMark Audio Analyzer в обох випадках видає дуже схожі високі оцінки, що звільнить покупця від необхідності докуповувати дискретну аудіокарту.

Підсумок

Недавно протестована материнська плата ASUS ROG CROSSHAIR X670E GENE формату microATX показала, що топову начинку можна помістити і на доволі компактній площі. І все ж, якщо в корпусі достатньо місця, то ATX-модель ASUS ROG CROSSHAIR X670E HERO дозволить отримати ще більше можливостей.

Так, дана новинка обладнана уже парою підсилених слотів PCIe x16, один із яких відмінно підійде для відеокарти, в той час як інший запросто стане пристановищем для швидкісного SSD – благо, відповідна плата розширення уже іде в комплекті постачання. Крім того, на самій материнській платі є ще чотири роз’єми M.2 для швидкісних накопичувачів та шість портів SATA. А для модулів ОЗП тут передбачені чотири слоти.

При цьому продумане охолодження як кожного SSD формату M.2, так і елементів чіпсету та підсистеми живлення процесора. Завдяки цьому навіть використання потужного 16-ядерника не завадило отримати гарні температурні показники даних вузлів — з цим у плати повний порядок.

І звісно ж, у наявності багато інших цікавих особливостей: пара USB 4.0, RGB-підсвічування кожуха інтерфейсної панелі, високоякісна звукова система на основі кодека Realtek ALC4082 та підсилювача, 2,5-гігабітна мережева карта і бездротовий модуль з виносною антеною та підтримкою Wi-Fi 6 у трьох частотних діапазонах.

Тому в підсумку, ASUS ROG CROSSHAIR X670E HERO підійде для тих, хто бажає отримати максимум можливостей для створення високопродуктивного передового комп’ютера.

Переваги:

  • 18+2-фазна підсистема живлення процесора і якісна елементна база;
  • дуже ефективне охолодження;
  • підсилені слоти PCIe x16;
  • 2,5-гігабітний LAN-контролер;
  • підтримка шини PCI Express 5.0;
  • встановлений модуль бездротових інтерфейсів Wi-Fi 6 (в трьох діапазонах) / Bluetooth 5.3;
  • підтримка п’яти слотів M.2 Socket 3 (один за допомогою плати розширення);
  • чотири колодки для світлодіодних стрічок;
  • вісім конекторів для під’єднання вентиляторів та СВО;
  • дуже якісна аудіопідсистема;
  • відмінний набір портів на інтерфейсній панелі;
  • наявність пари USB 4 з можливістю передачі відеосигналу;
  • підтримка передачі до 60 Вт через USB 3.2 Gen 2x2;
  • приємний строгий дизайн;
  • багата комплектація.


Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
