Особливості платформи AMD X570 для Ryzen 3000 на прикладі ASUS ROG Crosshair VIII Hero (Wi-Fi)

Улітку цього року AMD представила 7-нм процесори AMD Ryzen третього покоління. Разом з ними логічно виглядав би анонс нової лінійки чіпсетів, однак поки ми обмежені флагманською моделлю AMD X570. Вона не несе в собі ніяких кардинальних нововведень. Єдине важливе нововведення - перехід на інтерфейс PCI Express 4.0. Поки даний стандарт реалізований лише на цій платформі.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

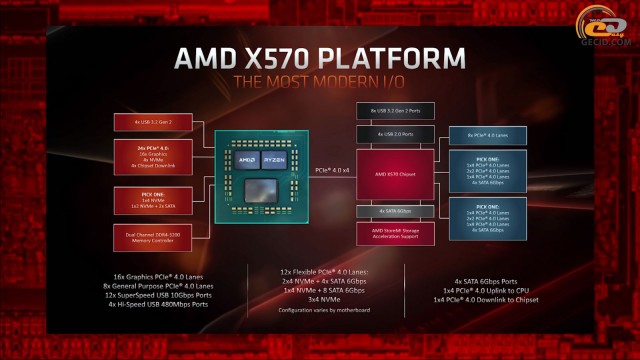

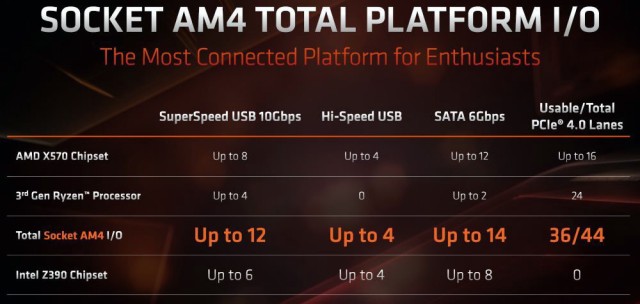

Нові процесори отримали в своє розпорядження 24 лінії PCI Express 4.0. 16 з них відведені під потреби відеокарт, 4 використовуються для підключення NVMe-накопичувача, а ще 4 - для зв'язку з чіпсетом. Набір системної логіки має в своєму арсеналі 16 ліній PCI Express 4.0. 8 із них виробники материнських плат можуть використовувати на свій розсуд для реалізації інтерфейсів PCIe або SATA. Звичайно, нікуди не поділася підтримка портів USB. Маємо вісім USB 3.1 Gen 2 і чотири USB 2.0. Також є підтримка мінімум чотирьох SATA 6 Гбіт/с.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

Не варто забувати, що і самі процесори серії AMD Ryzen 3000 мають підтримку портів USB і SATA. У підсумку отримуємо відмінні можливості для підключення периферії.

Розплатою за все це є підвищене тепловиділення чіпсета (15 проти 6 Вт у попереднього покоління) і необхідність в його активному охолодженні. Хоча виробники материнських плат намагаються різними способами зменшити можливий дискомфорт.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

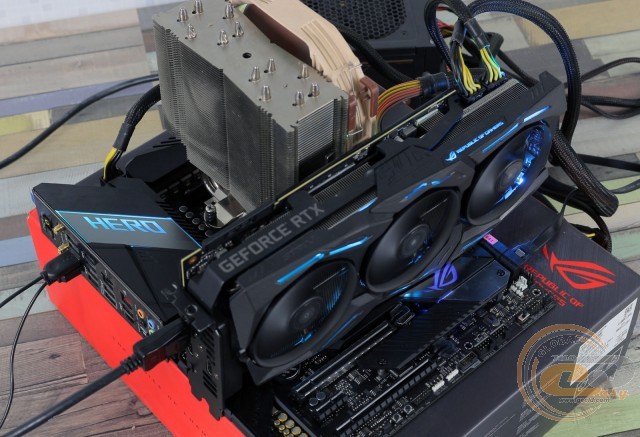

Сьогодні ж до нас на тестування приїхав цікавий набір комплектуючих. З його допомогою ми оцінимо роботу PCI Express 4.0 на прикладі швидкого накопичувача і вплив частоти оперативної пам'яті на загальну продуктивність системи. Для цього нам знадобиться материнська плата з чіпсетом AMD X570 і процесор серії AMD Ryzen 3000.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

Почнемо з основи нашої тестової системи - з материнської плати ASUS ROG Crosshair VIII Hero (Wi-Fi).

Специфікація

Модель

ASUS ROG Crosshair VIII Hero (Wi-Fi)

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

3-е і 2-е покоління AMD Ryzen / 1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen), DDR4-3200 МГц (1-е і 2 -е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

2 x PCI Express 4.0 / 3.0 x16 (x8+x8) (x8+x0 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 4.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA та PCIe 4.0 x4)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

1 x Realtek RTL8125-CG (10/100/1000/2500 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоков СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Активне охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

2 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

7 х USB 3.2 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

2 x USB 2.0

1 x TPM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ROG Crosshair VIII Hero (Wi-Fi) ASUS ROG Crosshair VIII Hero (Wi-Fi)

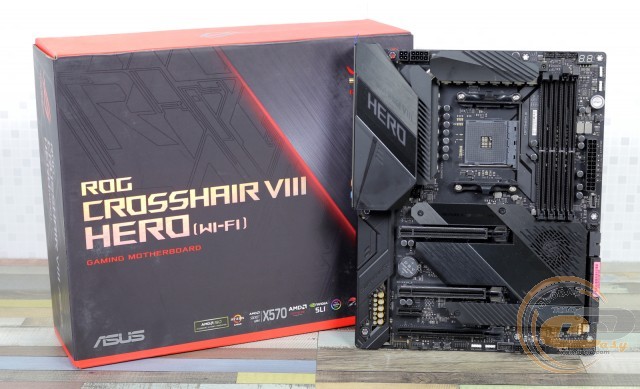

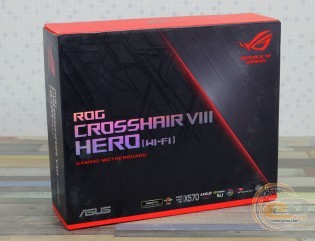

Материнська плата постачається в картонній коробці, оформленій у фірмових кольорах серії ROG. На її боковинах можна знайти зовнішній вигляд продукту, опис його головних особливостей і технічних характеристик.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

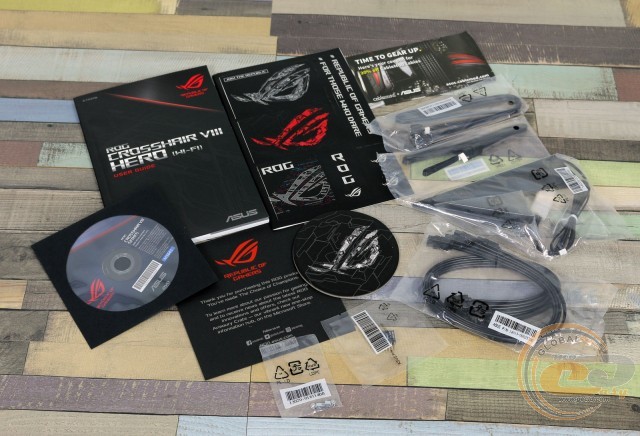

Комплект постачання повністю відповідає високому рівню моделі ROG Crosshair VIII Hero (WI-FI). Крім звичного диска з ПЗ і набору паперової документації, в коробці ми виявили:

  • чотири SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • картонну підставку під чашку;
  • комбіновану антену;
  • кабелі підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG Crosshair VIII Hero (Wi-Fi)

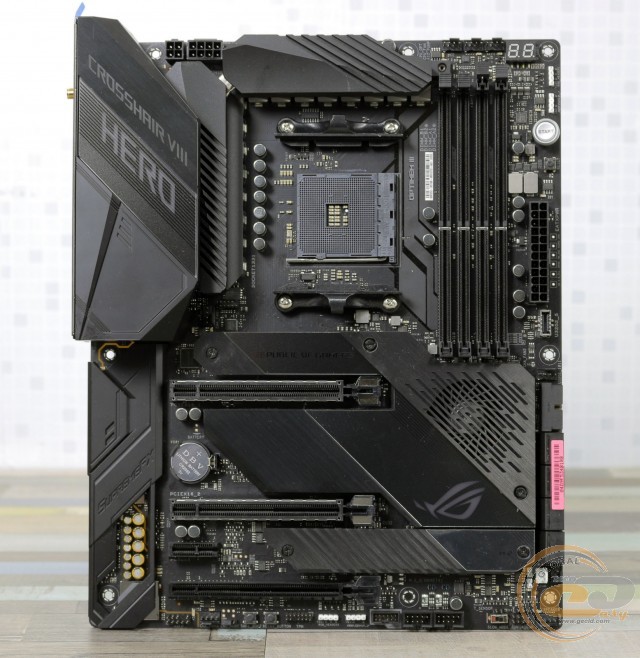

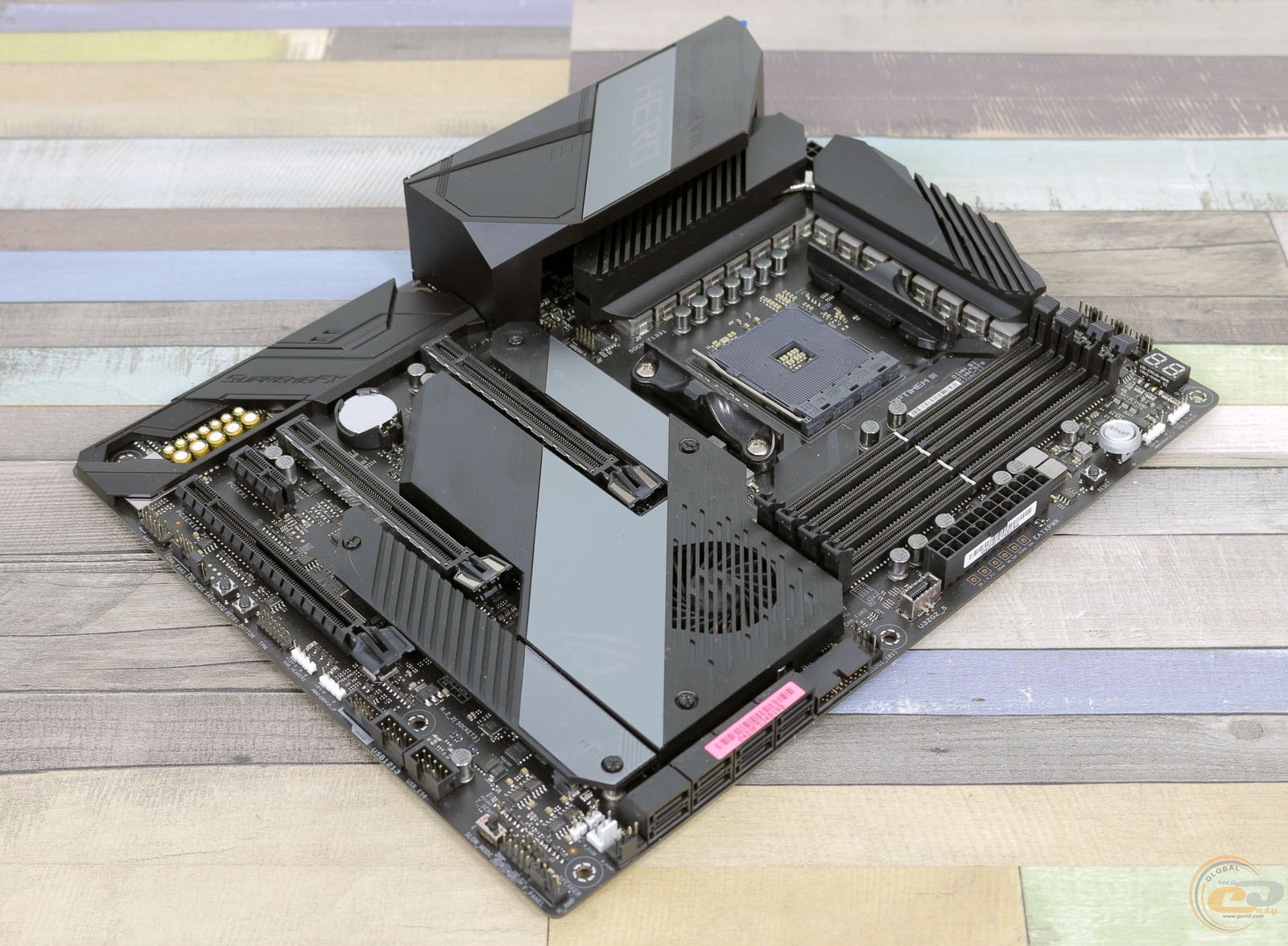

Материнська плата ASUS ROG Crosshair VIII Hero (Wi-Fi) виконана на текстоліті чорного кольору в форматі ATX (305 x 244 мм). Її оформлення припаде до душі любителям стильних і строгих рішень. З цікавих моментів виділимо захисний кожух над інтерфейсною панеллю і наявність двох радіаторів охолодження M.2-накопичувачів.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

Не обійшлося і без LED-підсвічування. Сяючі вставки знаходяться на захисному кожусі над інтерфейсною панеллю і чіпсетом. А ще ви зможете підключити чотири світлодіодні стрічки.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

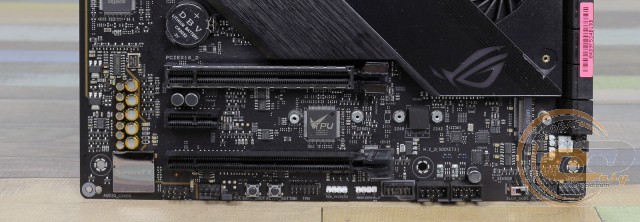

Оснащення новинки також знаходиться на відмінному рівні. Є не тільки роз'єми підключення звичних інтерфейсів, але і низка важливих елементів. Так, у нижній частині розташувалися: колодка підключення аудіо роз'ємів фронтальної панелі, кнопки «ReTry» і «SafeBoot», перемикач режиму «Slow mode», джампер LN2, роз'єми підключення системного вентилятора і світлодіодної стрічки, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх портів USB 2.0.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

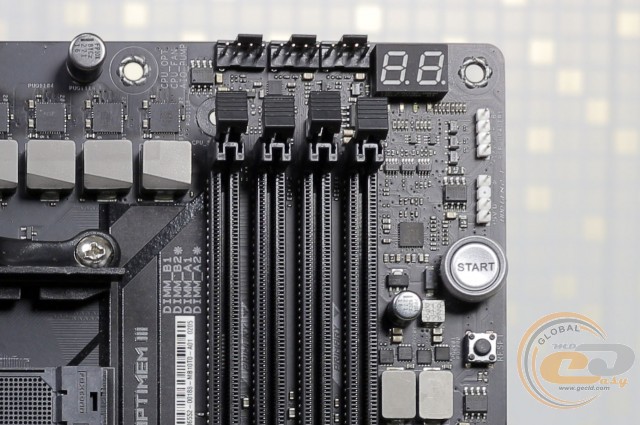

У верхньому правому куті розташувався діагностичний LED-індикатор, кнопки «Ввімкнення» і «Перезавантаження», а також пара колодок підключення світлодіодних стрічок.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

ASUS ROG Crosshair VIII Hero (Wi-Fi)

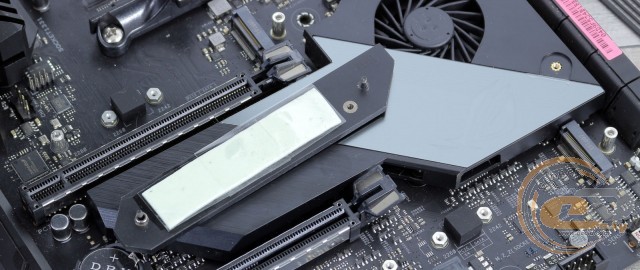

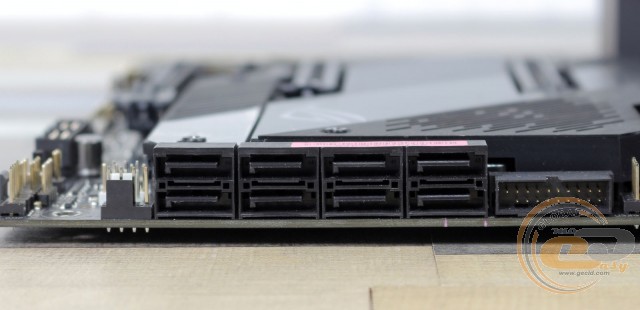

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і вісьмома портами SATA 6 Гбіт/с. Немає ніяких обмежень на їх використання.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

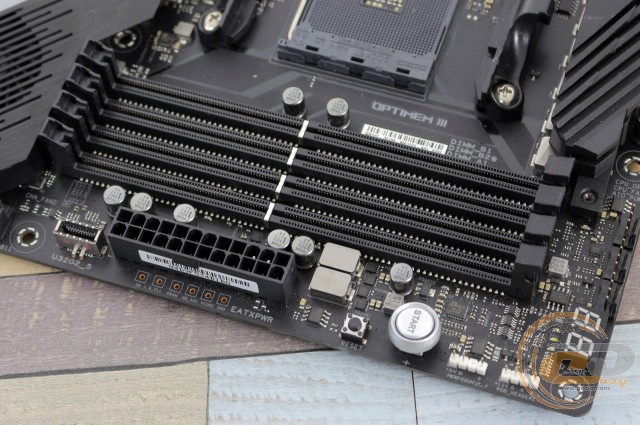

Системна плата ASUS ROG Crosshair VIII Hero (Wi-Fi) оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодки для підключення виносних панелей з інтерфейсами USB 3.2 Gen 1 і Gen 2. Усього на платі за допомогою чіпсета реалізована підтримка чотирьох зовнішніх і пари внутрішніх портів USB 3.2 Gen 1. Що ж стосується USB 3.2 Gen 2, то крім згаданої вище колодки, є ще вісім відповідних портів на інтерфейсній панелі.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

ASUS ROG Crosshair VIII Hero (Wi-Fi)

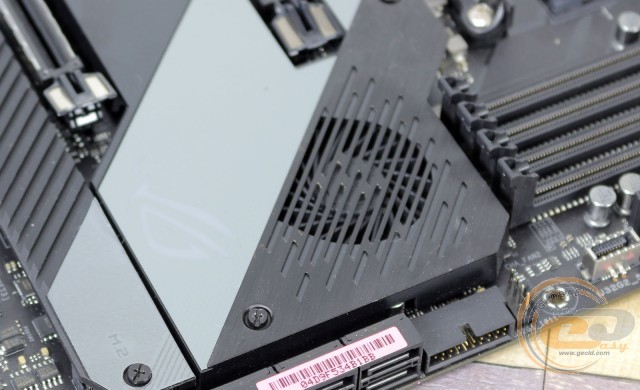

Система охолодження має активний кулер на чіпсеті і пару алюмінієвих радіаторів на елементах підсистеми живлення, з'єднаних тепловою трубкою. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 32,4°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 35,4°C (при розгоні - 37°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 36,8°C (при розгоні - 38°C);
  • дроселі підсистеми живлення - 37°C (при розгоні - 42°C).

Отримані результати вказують на високу ефективність системи охолодження. Ніяких проблем з перегрівом у вас не буде навіть під час розгону.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

ASUS ROG Crosshair VIII Hero (Wi-Fi)

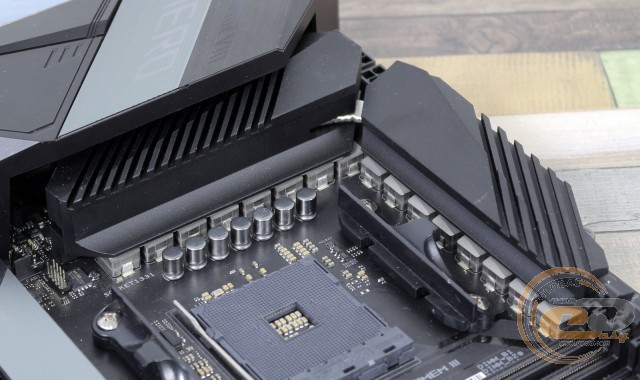

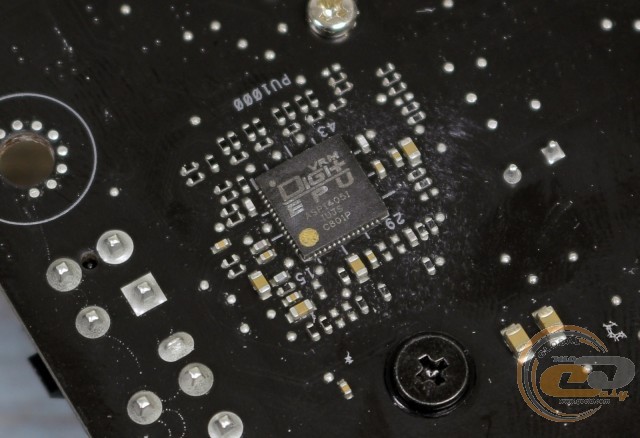

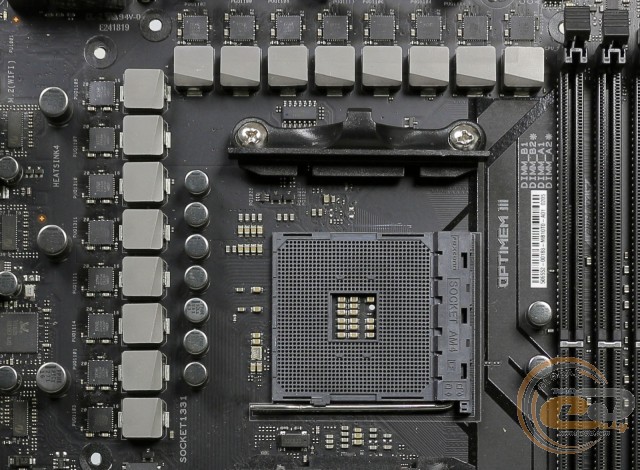

Живлення процесора здійснюється за 14+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високою ступінню надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми IR3555M.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

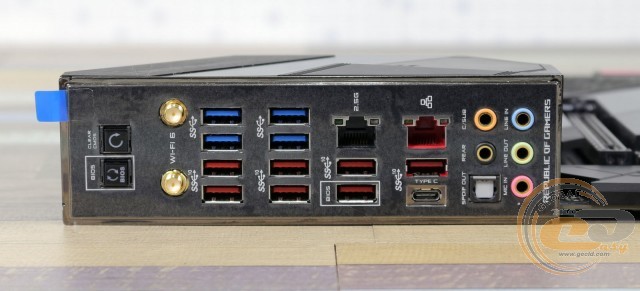

На інтерфейсну панель виведені такі порти:

  • 2 x RJ45;
  • 4 x USB 3.2 Gen 1;
  • 1 х USB 3.2 Gen 2 Type-C;
  • 7 х USB 3.2 Gen 2 Type-A;
  • 1 х кнопка «USB BIOS Flashback»;
  • 1 х кнопка «Скидання CMOS»;
  • 5 x аудіопорти;
  • 1 х оптичний S / PDIF Out.

Інтерфейсна панель новинки привертає до себе увагу підтримкою бездротових інтерфейсів (802.11ax Wi-Fi і Bluetooth 5.0) на основі модуля Intel Wi-Fi 6 AX200 і двох мережевих портів. Мережевих контролерів тут також два: звичний гігабітний Intel WGI211-AT і більш ефективний Realtek RTL8125-CG з пропускною спроможністю 2500 Мбіт/с. Також виділимо вісім портів USB 3.2 Gen 2, зручне скидання CMOS і оновлення прошивки BIOS за допомогою кнопок.

ASUS ROG Crosshair VIII Hero (Wi-Fi)

Можливості організації охолодження всередині системного корпуса у ASUS ROG Crosshair VIII Hero (Wi-Fi) дуже хороші. Є вісім 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, а ще чотири використовуються для системних пропелерів.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

Від швидкого знайомства з материнською платою плавно перейдемо до накопичувача. На його прикладі ми зможемо перевірити переваги переходу з PCI Express 3.0 на PCI Express 4.0.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

Йтиметься про модель CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD, анонсованої за кілька тижнів до старту продажів материнських плат на AMD X570. До нас прийшла версія об'ємом 2 ТБ, заснована на зв'язці контролера Phison PS5016-E16 і чіпів пам'яті 3D NAND TLC. Вона відповідає стандарту NVMe і підтримує PCI Express 4.0.

Специфікація

Модель

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

Форм-фактор

M.2 2280

Інтерфейс

PCIe 4.0 x4

Контролер

Phison PS5016-E16

Тип мікросхем пам'яті

3D NAND TLC

Обсяг, ТБ

2

Максимальна послідовна швидкість читання / запису, МБ/с

4950 / 4250

Максимальна швидкість довільного читання / запису, IOPS

680 000 / 600 000

Витривалість (TBW), ТБ

3600

Діапазон робочих температур, °C

0…+70

Діапазон температур зберігання, °C

-40…+85

Гарантія виробника, років

5

сторінка продукту

CORSAIR Force MP600 Gen 4 PCIe M.2 SSD

Упаковка і комплектація

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

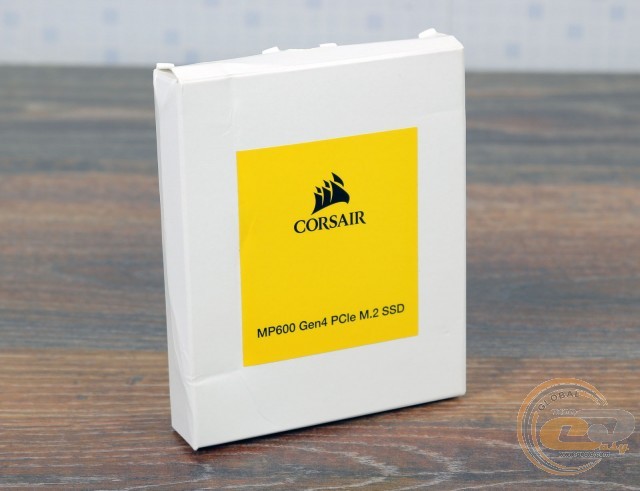

Оскільки до нас прийшов тестовий екземпляр, то звертати увагу на скромну упаковку не варто.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

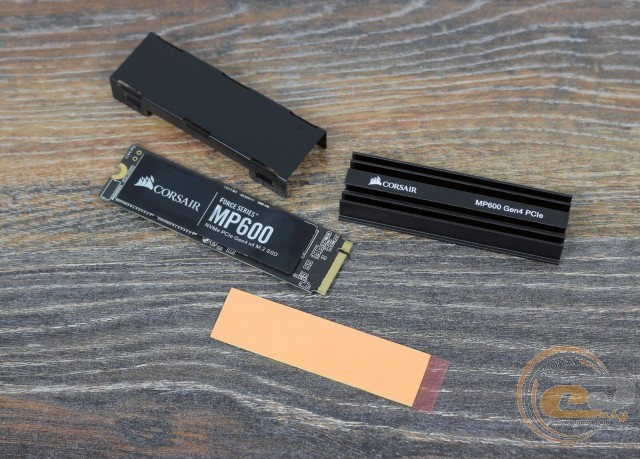

А ось комплектація виглядає більш цікаво. Разом з накопичувачем ми отримали радіатор і термопрокладку.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

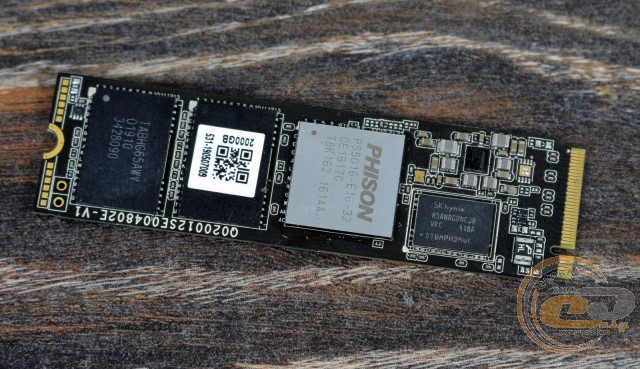

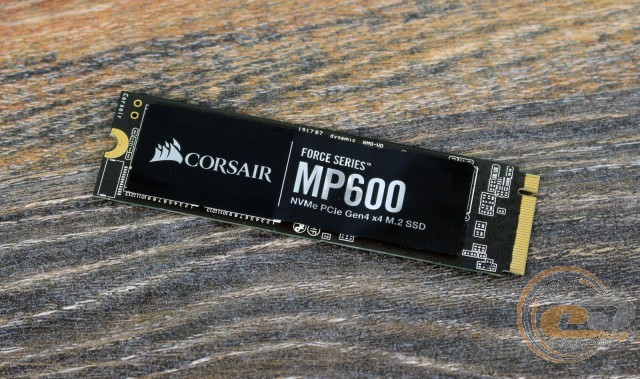

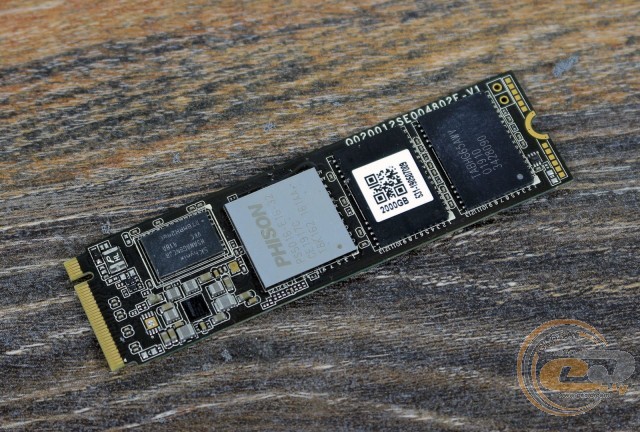

CORSAIR Force MP600 виконаний на друкованій платі чорного кольору і має двостороннє компонування. Частина елементів на одній із боковин закрита наклейкою з найменуванням компанії-виробника і моделі пристрою.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

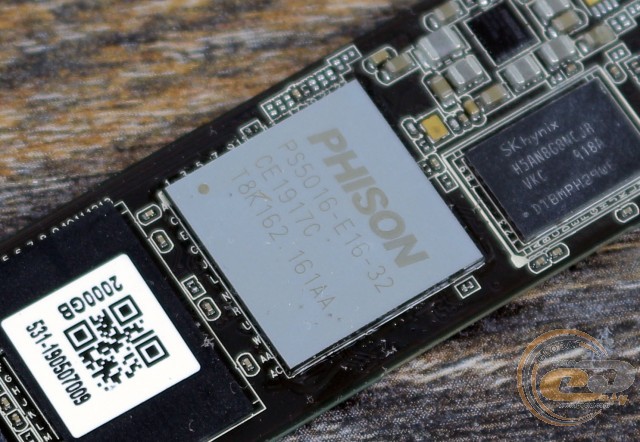

В якості контролера виступає мікросхема Phison PS5016-E16, призначена для високорівневих рішень. Максимальна швидкість послідовного читання і запису для неї заявлена на рівні 5000 і 4400 МБ/с відповідно. Також реалізована підтримка PCIe 4.0 і інтелектуальна схема контролю температури.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

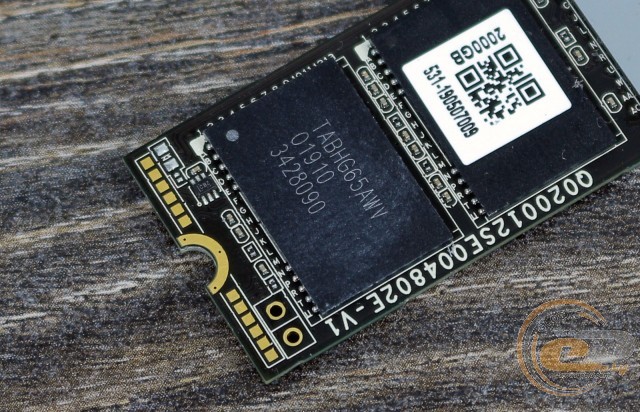

Для зберігання даних використовуються чотири 96-шарові мікросхеми BiCS4 3D NAND TLC з маркуванням «TABHG65AWV» і обсягом 512 ГБ кожна.

CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD

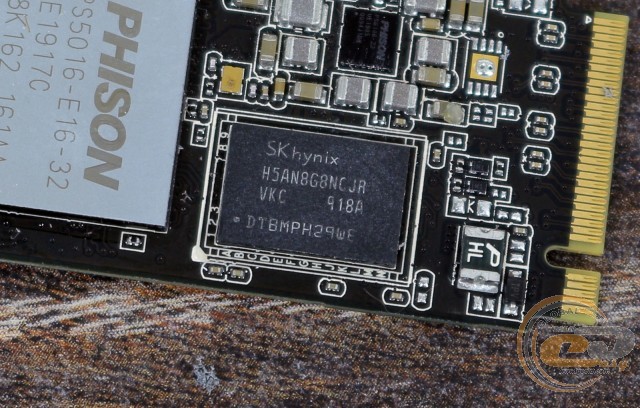

Кеш-пам'ять реалізована на базі мікросхеми DDR4-2666 МГц ємністю 8 Гбіт від компанії SK hynix з маркуванням «H5AN8G8NCJR-VKC».
