Огляд материнської плати ASUS ROG CROSSHAIR VIII DARK HERO: Join the Dark Side

22-01-2021

Нові процесори лінійки AMD Ryzen 5000 на мікроархітектурі Zen 3 були анонсовані ще в жовтні минулого року, а надійшли до продажу на початку листопада. При цьому анонса нового флагманського чіпсета не відбулося, і ця позиція як і раніше залишається за AMD X570. З ключовими його особливостями і характеристиками ми познайомилися в огляді ASUS ROG Crosshair VIII Formula. Тому немає нічого дивного в тому, що партнери AMD продовжують радувати нас новинками на AMD X570.

ASUS ROG CROSSHAIR VIII DARK HERO

Однією з них і стала героїня нашого сьогоднішнього огляду - материнська плата ASUS ROG CROSSHAIR VIII DARK HERO. Це оновлена ​​версія розглянутої раніше ASUS ROG Crosshair VIII Hero (Wi-Fi). Давайте ж поглянемо, які характеристики отримала представлена ​​пару місяців назад новинка від ASUS.

Специфікація

Модель

ASUS ROG CROSSHAIR VIII DARK HERO

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 2000 / 2000G / 3000 / 3000G / 4000G / 5000

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5100 МГц

Слоти розширення

2 x PCI Express 4.0 / 3.0 x16 (x8+x8) (x8+x0 для AMD Ryzen 3000G та Ryzen 2000G)

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 4.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 4.0 x4)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

1 x Realtek RTL8125-CG (10/100/1000/2500 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200)

Bluetooth

Bluetooth 5.1

Звукова підсистема

7.1-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

2 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

7 х USB 3.2 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

2 x USB 2.0

1 x TPM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG CROSSHAIR VIII DARK HERO ASUS ROG CROSSHAIR VIII DARK HERO

Материнська плата постачається в традиційній картонній коробці, оформленій переважно в чорному кольорі. На її боковинах можна знайти технічні характеристики і опис деяких цікавих особливостей новинки.

ASUS ROG CROSSHAIR VIII DARK HERO

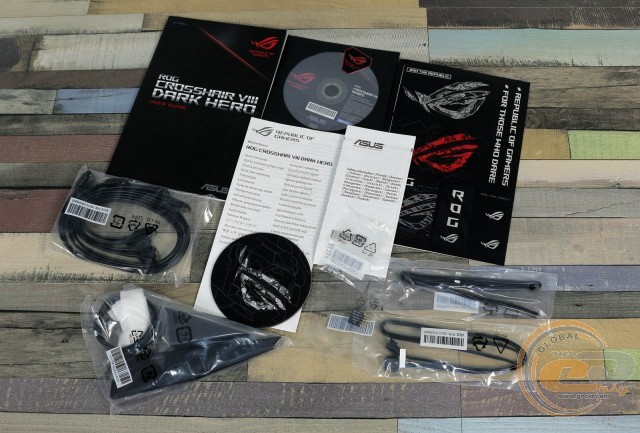

Комплект постачання повністю відповідає високому рівню моделі. Він містить:

  • диск із ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • набір ASUS Q-Connector;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • картонну підставку під чашку;
  • комбіновану антену для модуля Wi-Fi;
  • кабелі підключення світлодіодних стрічок.

Дизайн і особливості плати

ASUS ROG CROSSHAIR VIII DARK HERO

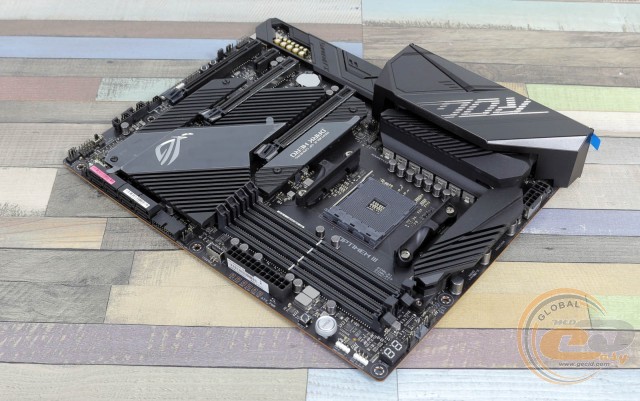

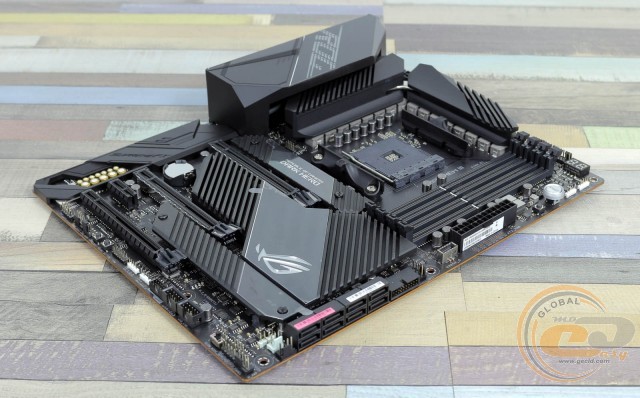

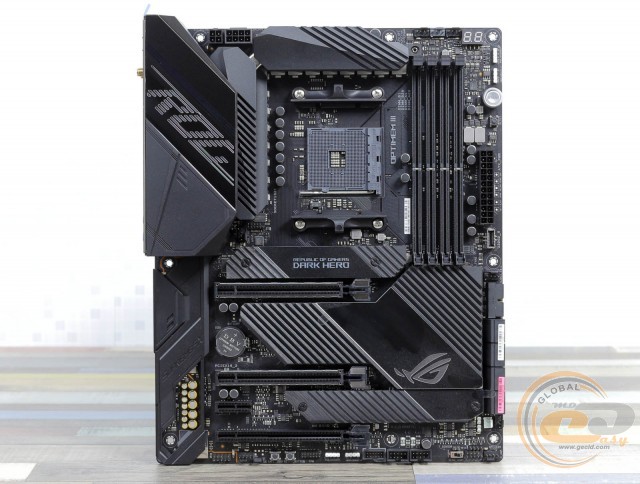

Діставши новинку з коробки, відразу звертаємо увагу на низку змін порівняно з оригінальною ASUS ROG Crosshair VIII Hero (Wi-Fi). Так, з кожуха над інтерфейсною панеллю пропав напис Crosshair VIII, а замість Hero там красується ROG. Другою зміною стала переробка система охолодження чіпсета. У оригінальній моделі за відведення тепла від AMD X570 відповідає СО активного типу з невеликим вентилятором. Вона прикрита накладкою, що об'єднує в собі також радіатор охолодження верхнього M.2-накопичувача. Тепер перед нами повністю пасивне охолодження, що повинно порадувати любителів тиші в системному блоці. Разом із переробкою даного вузла змінився і дизайн радіатора верхнього M.2-накопичувача.

ASUS ROG CROSSHAIR VIII DARK HERO

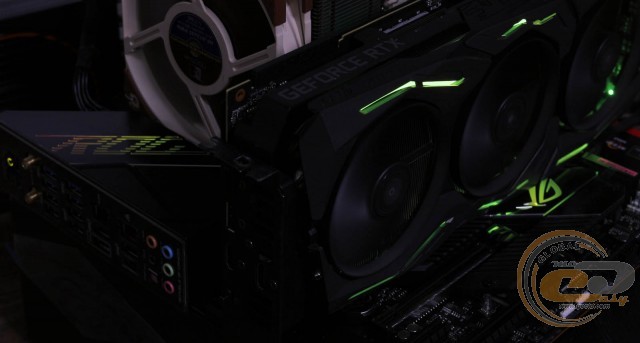

LED-підсвічування ASUS AURA Sync містить дві зони: кожух над інтерфейсною панеллю і чіпсетний радіатор. Також є дві колодки для звичайного LED-підсвічування і дві для адресного.

ASUS ROG CROSSHAIR VIII DARK HERO

У плані компонування та зручності збірки системи ніяких претензій у нас не виникло. Добре, що DIMM-слоти обладнані засувками тільки з одного боку, усі порти SATA розташовані паралельно текстоліту, є всі необхідні кріпильні отвори, а більшість портів і роз'ємів розташовані на комфортній відстані один від одного.

ASUS ROG CROSSHAIR VIII DARK HERO

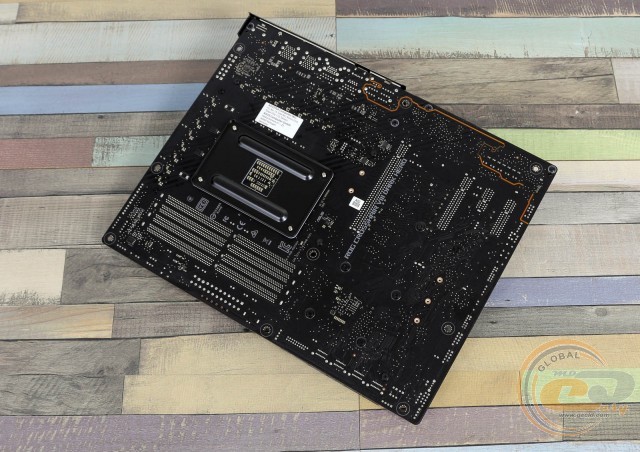

На зворотному боці ASUS ROG CROSSHAIR VIII DARK HERO знаходиться стандартна опорна пластина процесорного роз'єму і гвинти кріплення всіх компонентів системи охолодження.

ASUS ROG CROSSHAIR VIII DARK HERO

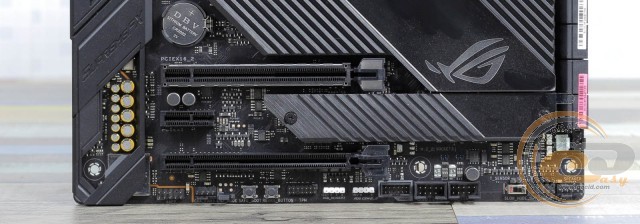

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, роз'єми NODE і TPM, кнопки «ReTry» і «SafeBoot», перемикач режиму «Slow mode», джампер LN2, роз'єми підключення системного вентилятора і світлодіодних стрічок, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх портів USB 2.0.

ASUS ROG CROSSHAIR VIII DARK HERO

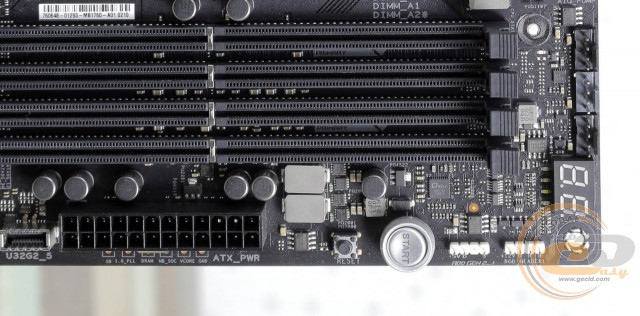

У верхньому правому куті розташувався діагностичний LED-індикатор, кнопки «Вімкнення» і «Перезавантаження», а також друга пара колодок підключення світлодіодних стрічок. А нижче основного 24-контактного роз'єму живлення є роз'єми для вимірювання тиску на ключових вузлах.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

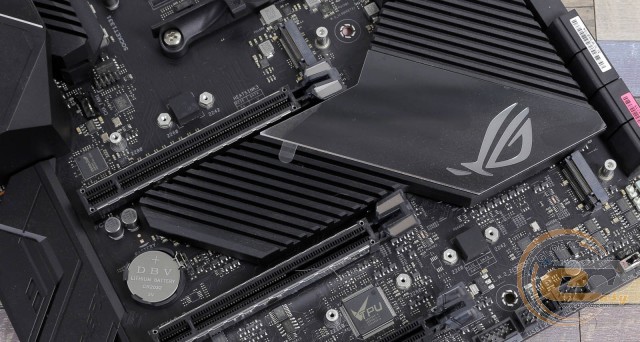

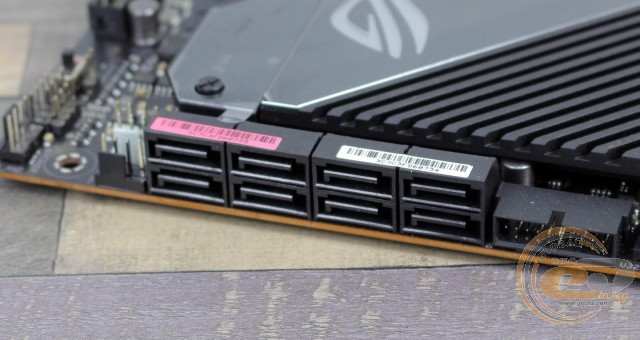

Можливості організації дискової підсистеми представлені двома M.2 Socket 3 і вісьмома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10. Будь-які обмеження з одночасної роботи інтерфейсів відсутні.

ASUS ROG CROSSHAIR VIII DARK HERO

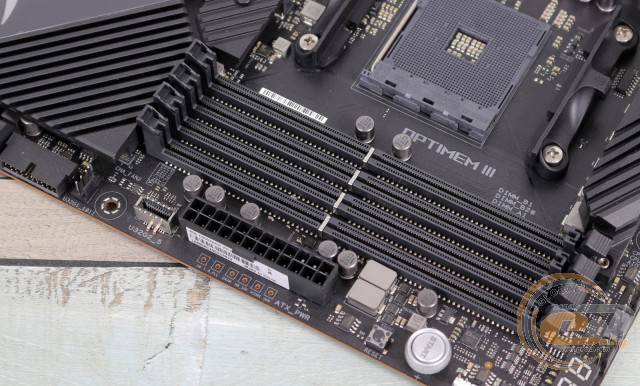

Системна плата ASUS ROG CROSSHAIR VIII DARK HERO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Максимальна частота заявлена ​​на рівні 5000 МГц для серій AMD Ryzen 5000 і 3000; 5100 МГц для AMD Ryzen 4000G; 3600 МГц для AMD Ryzen 2000 і 3200 МГц для AMD Ryzen 3000G і 2000G. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодки для підключення виносних панелей з інтерфейсами USB 3.2 Gen 1 і Gen 2. Усього на платі за допомогою чіпсета реалізована підтримка чотирьох зовнішніх і пари внутрішніх портів USB 3.2 Gen 1. Що ж стосується USB 3.2 Gen 2, то крім згаданого вище колодки, є ще вісім відповідних портів на інтерфейсній панелі.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

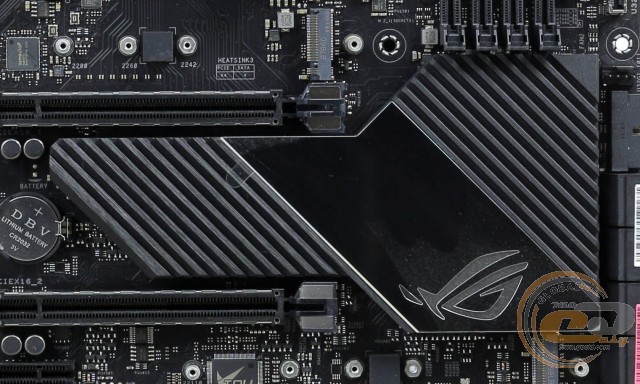

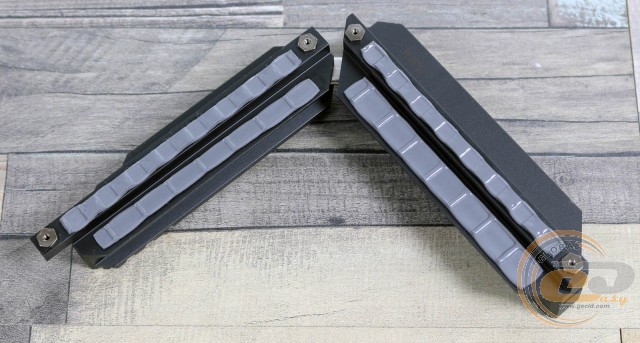

Система охолодження містить радіатор на чіпсеті і пару алюмінієвих радіаторів на елементах підсистеми живлення, з'єднаних тепловою трубкою. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 36°C (при розгоні - 36°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 42°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 38°C (при розгоні - 42°C).

Як бачимо, відмова від активного кулера на чіпсеті не зіпсувала ефективність його охолодження. Тут слід подякувати інженерам ASUS за продуману конструкцію радіатора. У підсумку ніяких проблем з перегрівом у вас не буде.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

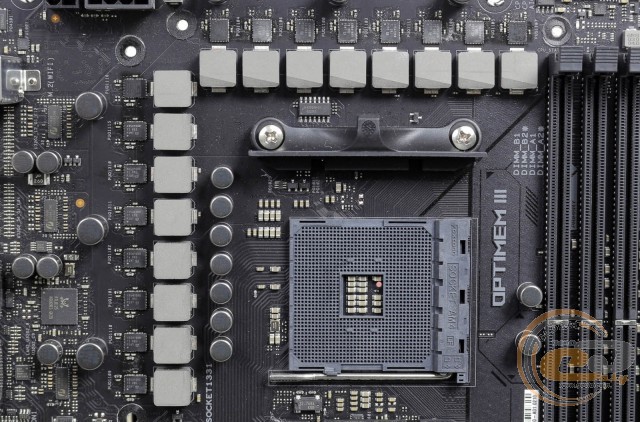

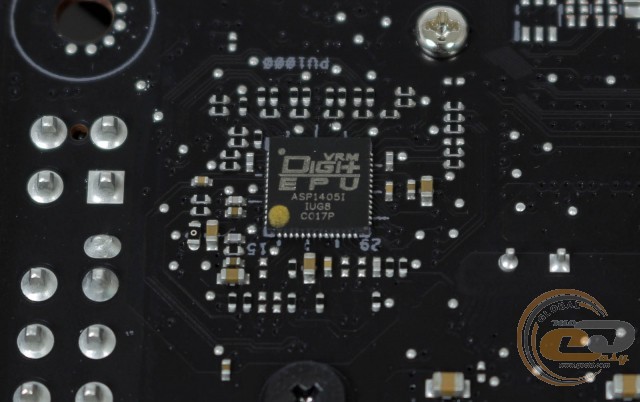

Ось ми і дісталися до ще однієї відмінності новинки від ASUS ROG Crosshair VIII Hero (Wi-Fi). Нагадаємо, що її підсистема живлення виконана по 14+2-фазній схемі з участю ШІМ-контролера ASP1405I і мікросхем IR3555M. Новинка також отримала 14+2-фазний дизайн із тим же контролером, але місце IR3555M зайняли збірки Texas Instruments X95410RR.

ASUS ROG CROSSHAIR VIII DARK HERO

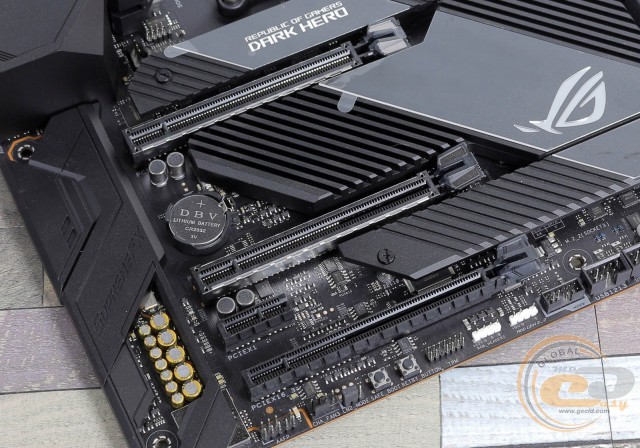

Для розширення функціональності в вашому розпорядженні є чотири слоти:

  1. PCI Express 4.0/3.0 x16 (у режимі х16 або x8);
  2. PCI Express 4.0/3.0 x16 (у режимі х8);
  3. PCI Express 4.0 x1;
  4. PCI Express 4.0 x16 (у режимі х4).

До процесора підключені два верхні роз'єми PCIe 4.0 x16 з посиленою конструкцією. Вони і ділять між собою всі доступні 16 ліній (для AMD Ryzen 3000G і 2000G вони працюють в режимі x8 + x0). У режимі PCIe 4.0 ці слоти запрацюють лише в парі з чіпами AMD Ryzen 5000 і 3000. У решті випадків перейдуть до режиму PCIe 3.0. А ось два слоти, що залишилися, використовують чіпсетний лінії, тому вони завжди знаходяться в режимі PCIe 4.0.

ASUS ROG CROSSHAIR VIII DARK HERO

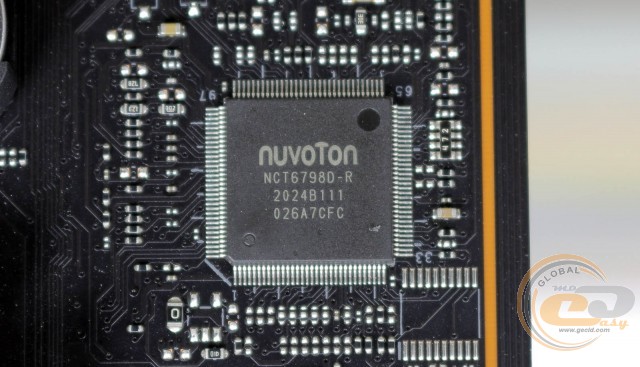

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R, яка забезпечує моніторинг.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

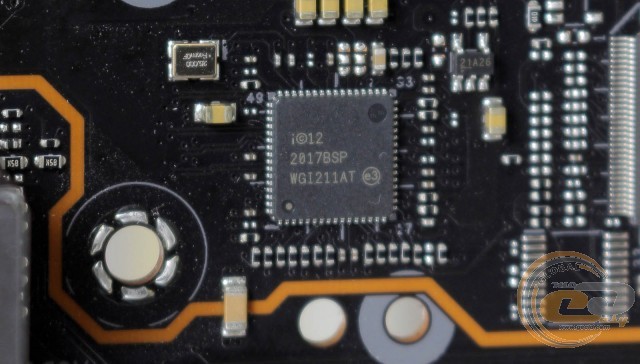

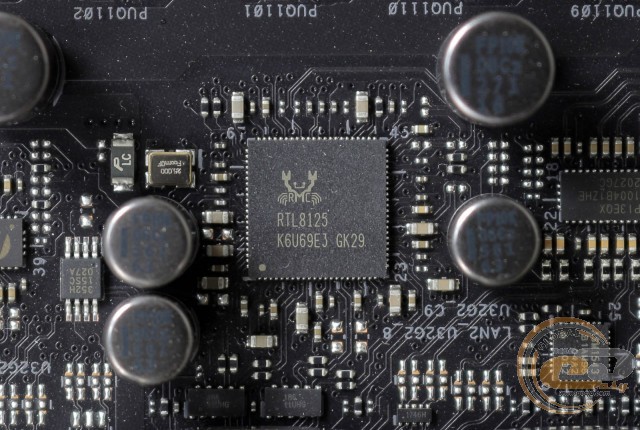

Для підтримки мережевих з'єднань слугують LAN-контролери Intel WGI211-AT (1000 Мбіт/с) та Realtek RTL8125-CG (2500 Мбіт/с).

ASUS ROG CROSSHAIR VIII DARK HERO

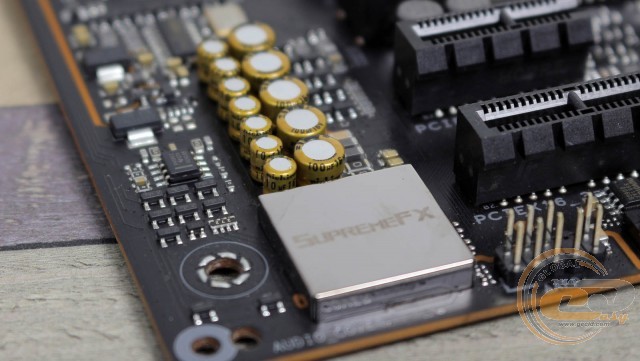

Попередньо аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon, підсилювач TI RC4580 і ЦАП ESS ES9023P.

ASUS ROG CROSSHAIR VIII DARK HERO

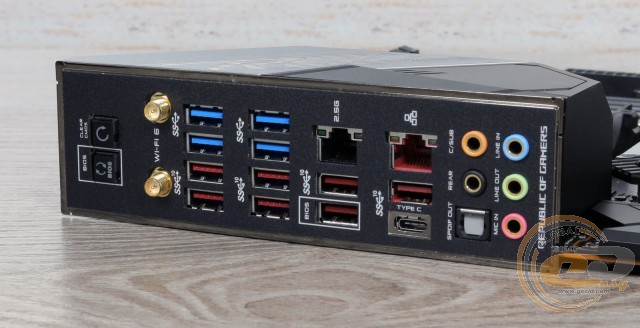

На інтерфейсну панель виведені такі порти:

  • 2 x RJ45;
  • 4 x USB 3.2 Gen 1;
  • 1 х USB 3.2 Gen 2 Type-C;
  • 7 х USB 3.2 Gen 2 Type-A;
  • 1 х кнопка «BIOS Flashback»;
  • 1 х кнопка «Скидання CMOS»;
  • 5 x аудіопорти;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки привертає до себе увагу підтримкою бездротових інтерфейсів (Wi-Fi 6 і Bluetooth 5.1) на основі модуля Intel Wi-Fi 6 AX200 і двох мережевих портів. Також виділимо вісім портів USB 3.2 Gen 2, зручний скидання CMOS і оновлення прошивки BIOS за допомогою кнопок. Для оновлення BIOS таким способом навіть не обов'язково встановлювати процесор.
