Огляд і тестування материнської плати ROG CROSSHAIR VII HERO (WI-FI): флагман на AMD X470
24-04-2018
У п'ятницю 13 квітня компанія AMD порадувала своїх шанувальників презентацією другого покоління процесорів AMD Ryzen (Pinnacle Ridge), що відрізняються від своїх попередників злегка поліпшеною мікроархітектуриою AMD Zen+ і 12-нм техпроцесом. Більш докладно про новинки ми розповімо у відповідному матеріалі, а поки що зосередимося на чіпсеті AMD X470, який зайняв позицію флагманського набору системної логіки замість AMD X370.
Фактично у новинки не так вже й багато відмінностей від попередника, ключовим з яких є підтримка технології AMD StoreMI, що дозволяє об'єднати можливості накопичувачів різного типу в системі для підвищення загальної швидкодії. Також з її допомогою частина оперативної пам'яті (аж до 2 ГБ) може бути задіяна в якості кеша для підвищення швидкості роботи з інформацією. Більш детально з технологією AMD StoreMI можна ознайомитися на сайті компанії AMD.
Звичайно ж, материнські плати на AMD X470 будуть підтримувати всі поточні процесори платформи Socket AM4 з коробки, тоді як для більш давніх рішень необхідно буде оновити BIOS або шукати версії з шильдиком «AMD Ryzen Desktop 2000 Ready» на упаковці.
І нарешті, останніми за списком відмінностями є знижене тепловиділення чіпсета і заявлене поліпшення живлення, що в теорії дозволить домогтися більш високих результатів при розгоні 2-го покоління AMD Ryzen, ніж на AMD B350 і X370.

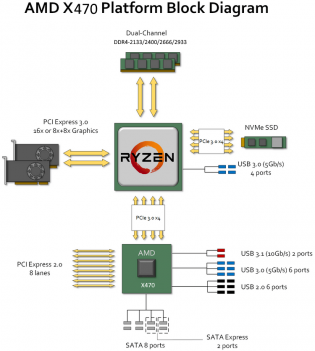

Давайте ж познайомимося з новим чіпсетом більш докладно на прикладі новинки від ASUS - ROG CROSSHAIR VII HERO (WI-FI).
Специфікація
Модель |
ROG CROSSHAIR VII HERO (WI-FI) |
Чіпсет |
AMD X470 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen, сьомого покоління AMD A / Athlon для платформи Socket AM4 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3600 МГц (AMD Ryzen 2-ого покоління), DDR4-3400 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon) |
Слоти розширення |
2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x8) / AMD Ryzen з графікою Radeon Vega / AMD A / Athlon (x8+x0)) 1 x PCI Express 2.0 x16 (x4) 2 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4 (тільки AMD Ryzen)) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Intel WGI211AT (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac |
Bluetooth |
Bluetooth 4.2 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живленняATX 1 x 8-контактний роз'єм живлення ATX12V 1 x 4-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 2 х роз'єми підключення водоблоків СВО (4-контактні) 4 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднаних тепловою трубкою |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x RJ45 2 x USB 2.0 8 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 5 x аудіопортів 1 x Optical S/PDIF out 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Скидання CMOS» |
Внутрішні порти I/O |
1 x USB 3.1 Gen 2 1 x USB 3.1 Gen 1 1 x USB 2.0 |
BIOS |
256 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація

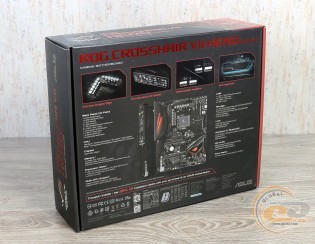

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах серії ROG. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей новинки.

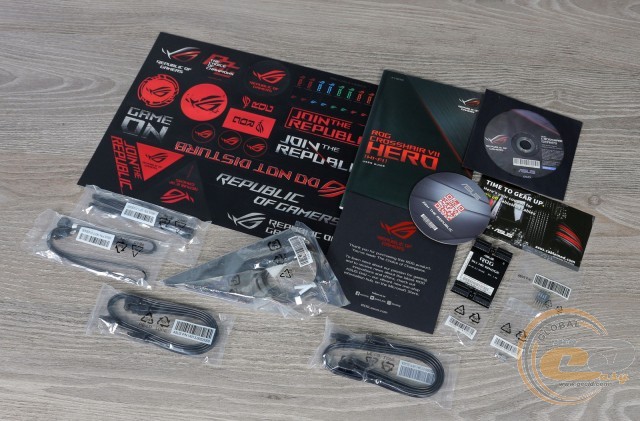

Комплект постачання повністю відповідає високому рівню моделі ROG CROSSHAIR VII HERO (WI-FI). Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:
- чотири SATA-шлейфи;
- набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпуса ПК;
- міст 2-Way NVIDIA SLI;
- набір маркувальних наклейок;
- набір наклейок ROG;
- картонну підставку під чашку;
- комбіновану антену;
- набір гвинтиків для підключення M.2-накопичувачів;
- кабелі підключення RGB-стрічки і адресуємої LED-стрічки.
Дизайн і особливості плати

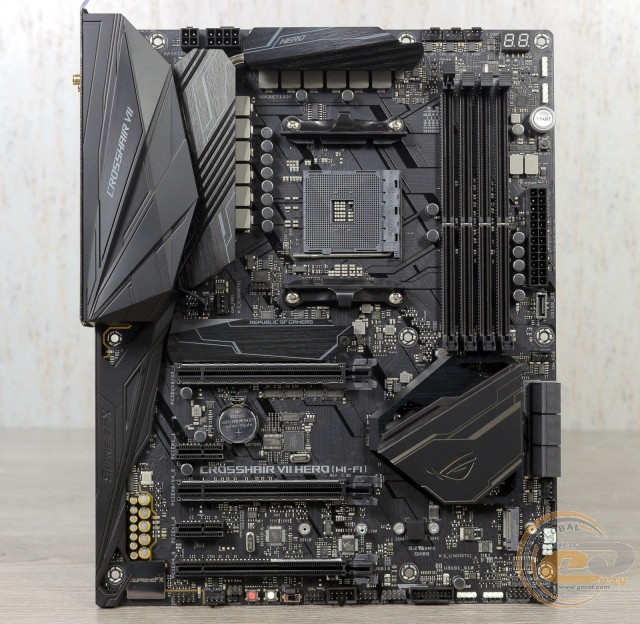

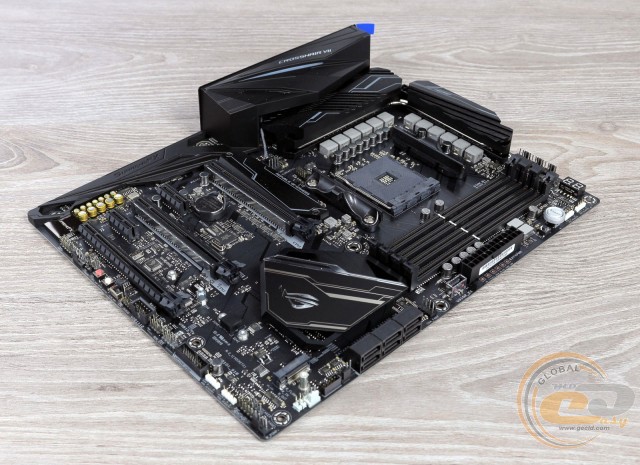

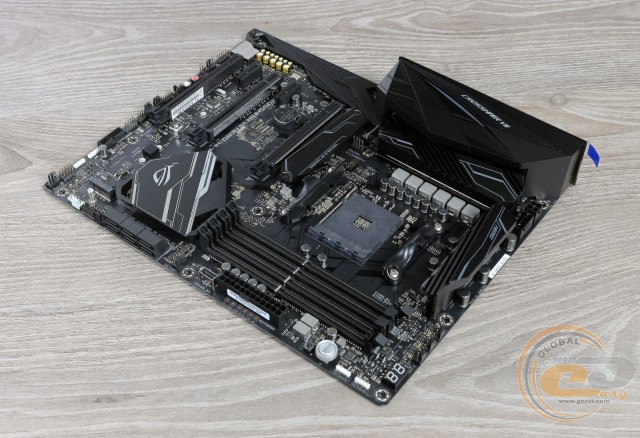

Материнська плата ROG CROSSHAIR VII HERO (WI-FI) виконана на текстоліті традиційного для високорівневих продуктів чорного кольору формату ATX (305 x 244 мм). Її оформлення однозначно припаде до душі любителям строгих рішень, адже велика частина елементів пофарбована в чорний колір. З цікавих моментів виділимо захисний кожух над інтерфейсною панеллю і наявність радіатора охолодження M.2-накопичувача.

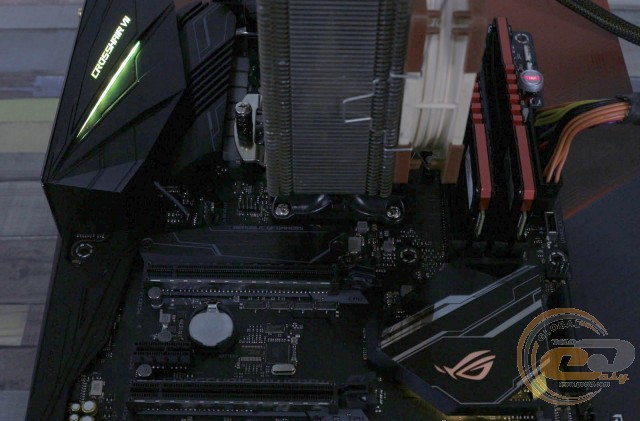

У даному випадку кожух виконує не тільки захисну і декоративну функцію, але і є однією з двох регульованих зон LED-підсвічування ASUS AURA Sync, тоді як другий елемент з підсвічуванням - це радіатор на чіпсеті.
Що ж стосується зручності складання системи і компонування набортних елементів, то все виконано на вищому рівні і ніяких претензій у нас не виникло, незважаючи на досить велику кількість додаткових кнопок і роз'ємів.

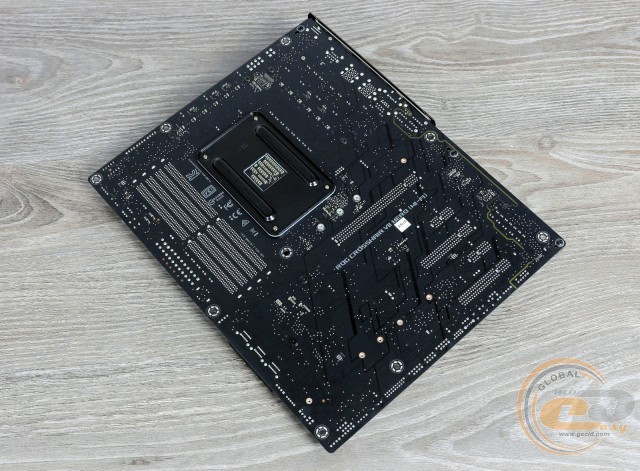

Глянувши на зворотний бік друкованої плати, можемо відзначити лише традиційну опорну пластину процесорного роз'єму, а також той факт, що всі три радіатори закріплені за допомогою гвинтів.

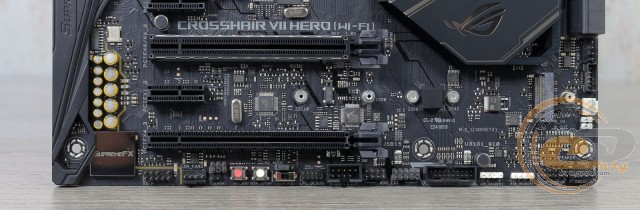

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, кнопки «ReTry» і «SafeBoot», перемикач режиму «Slow mode», джампер LN2, роз'єми підключення системного вентилятора і світлодіодні стрічки, колодка підключення фронтальної панелі і роз'єм температурного датчика. Додатково зазначимо дві колодки для активації портів USB, одна з яких служить для підключення двох портів USB 2.0, тоді як друга призначена для пари USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох портів USB 2.0: двох внутрішніх і двох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх десять: вісім зовнішніх і два внутрішніх.

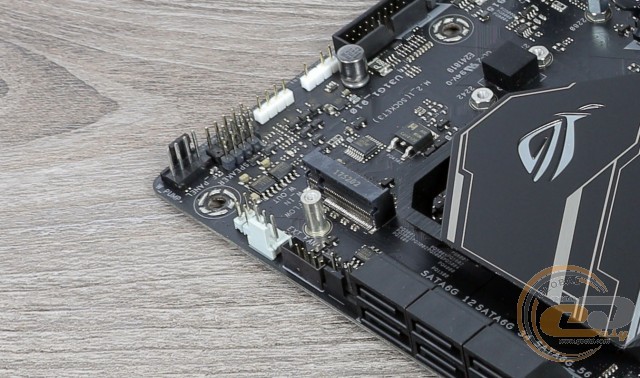

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми підключення системного вентилятора і водоблоку СВО, а також три роз'єми для моніторингу стану роботи системи СВО, за допомогою яких ви зможете отримувати оперативні дані про температуру і потік рідини в системі.

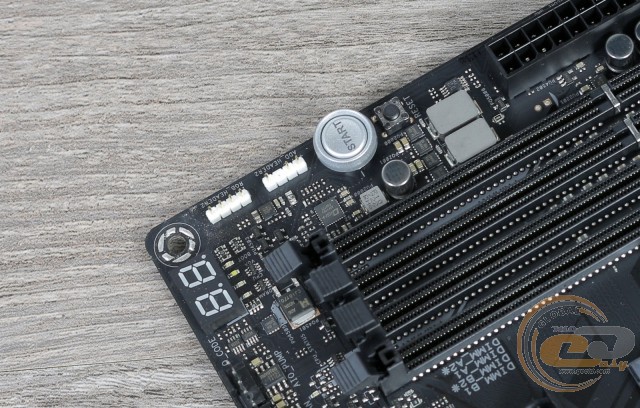

У верхньому правому куті розташувався діагностичний LED-індикатор, кнопки «Включення» і «Перезавантаження», а також пара колодок підключення світлодіодних стрічок.

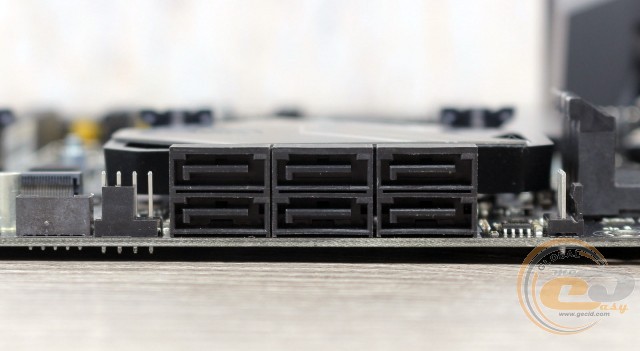

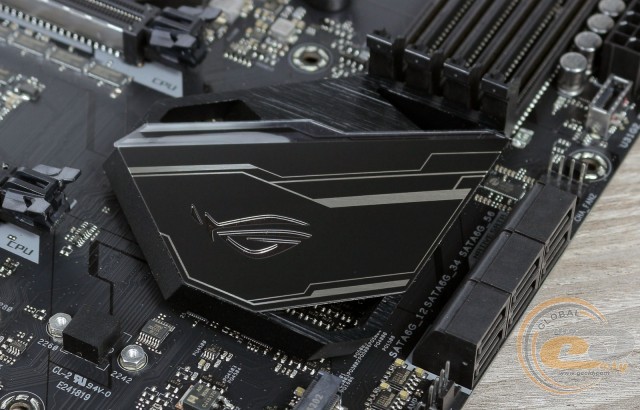

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Відзначимо, що другий слот M.2 («M.2_2») ділить пропускну здатність з одним з PCI Express x16 («PCIEX8 / X4_2»), а при встановленні одного з рішень APU AMD Ryzen / AMD A / AMD Athlon - він і зовсім буде відключений.

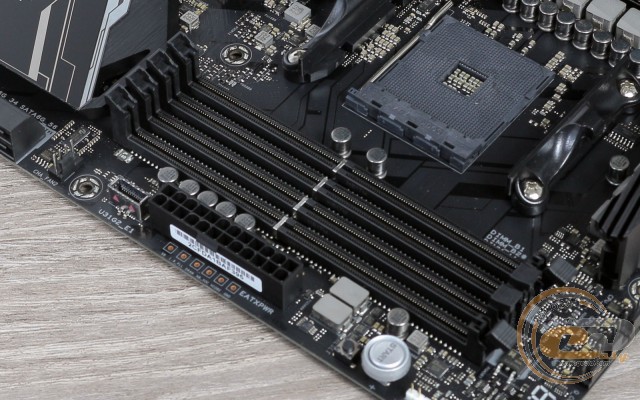

Системна плата ROG CROSSHAIR VII HERO (WI-FI) оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3600 МГц (AMD Ryzen 2000), до 3400 МГц (AMD Ryzen 1000) або до 2400 МГц (AMD A / AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

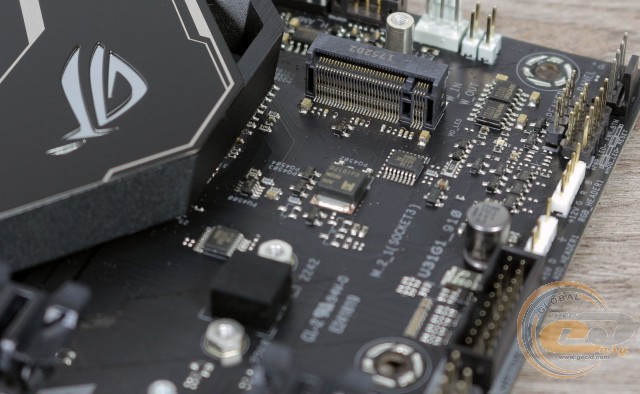

Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Усього на платі за допомогою чіпсета і контролерів ASMedia ASM1143 реалізована підтримка трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.
Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для поліпшення відводу тепла. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 31,4°C (при розгоні - 32,8°C);
- верхній радіатор охолодження елементів підсистеми живлення - 44,8°C (при розгоні - 45,1°C);
- нижній радіатор охолодження елементів підсистеми живлення - 44,3°C (при розгоні - 45,4°C);
- дроселі підсистеми живлення - 49,5°C (при розгоні - 51,6°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

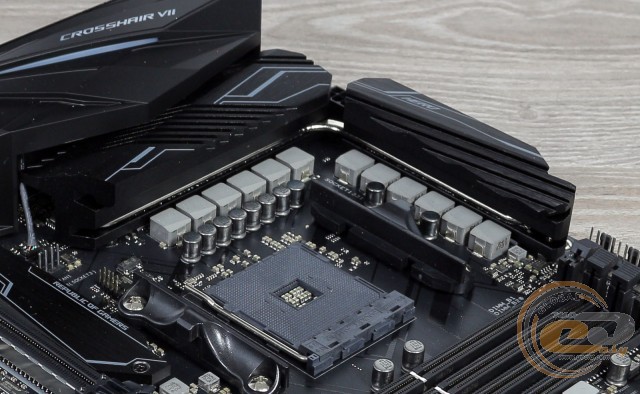

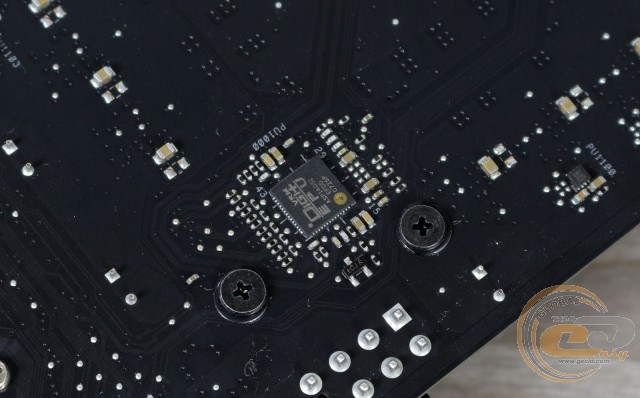

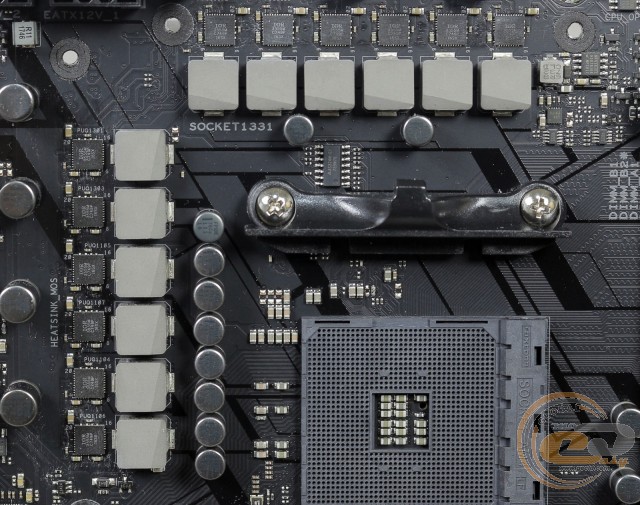

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи: використовуються мікросхеми IR 3555M, дроселі MicroFine і конденсатори 10K Black Metallic.

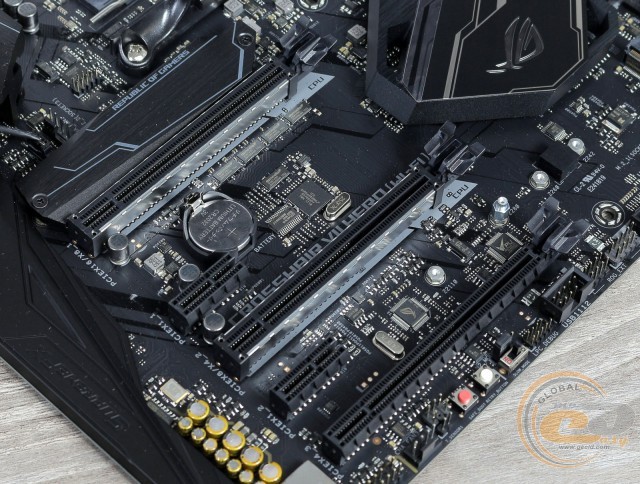

Для розширення функціональності у користувача є в розпорядженні п'ять слотів:
- PCI Express 3.0 x16 (у режимі х16 або x8);
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (у режимі x4).
З трьох слотів PCI Express x16 до процесора підключені тільки два (з посиленою конструкцією роз'ємів), які і ділять між собою всі доступні 16 ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). У свою чергу третій роз'єм підключений до чіпсету і використовує тільки 4 лінії. Окремо відзначимо, що в разі встановлення одного з процесорів AMD Ryzen з графікою Radeon Vega / AMD A / AMD Athlon пропускна здатність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде і зовсім відключений.
