Огляд і тестування материнської плати ROG CROSSHAIR VI HERO: флагман для фанатів AMD

03-07-2017

ROG CROSSHAIR VI HERO

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе здійснити фірмова утиліта  ROG GameFirst IV.

ROG CROSSHAIR VI HERO

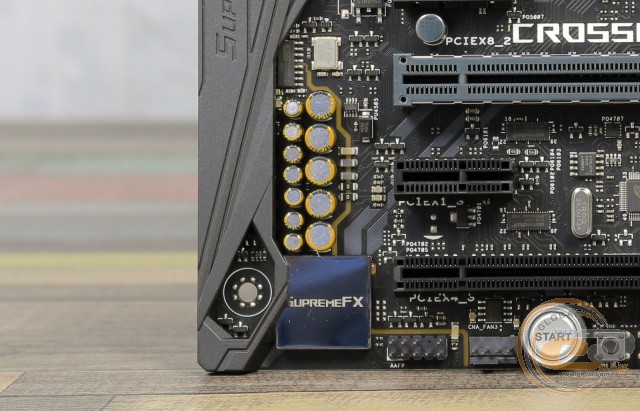

Попередньо встановлений аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку й забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення завад, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників з високим опором.

ROG CROSSHAIR VI HERO

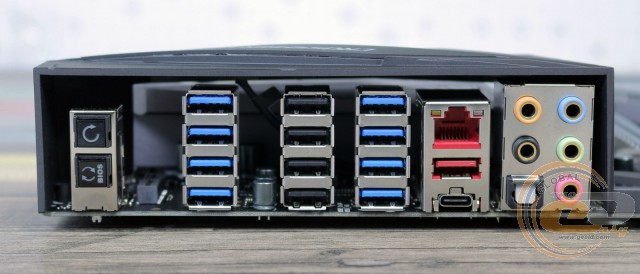

На інтерфейсну панель даної моделі виведені такі порти:

  • 1 x M.2 Wi-Fi;
  • 1 x RJ45;
  • 4 x USB 2.0;
  • 8 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 5 x аудіопортів;
  • 1 x Optical S/PDIF out;
  • 1 х кнопка «USB BIOS Flashback»;
  • 1 х кнопка «Скидання CMOS».

Інтерфейсна панель новинки вигідно вирізняється наявністю чотирнадцяти портів USB і зручним підключенням багатоканальної акустики, а при необхідності її можна доповнити модулем бездротових інтерфейсів за допомогою слота M.2. Також відзначимо зручні кнопки скидання CMOS і оновлення прошивки BIOS з флеш-накопичувача.

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

Можливості з організації охолодження всередині системного корпуса в ROG CROSSHAIR VI HERO дуже хороші. В наявності сім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, в той час як ще три використовуються для системних пропелерів.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG CROSSHAIR VI HERO

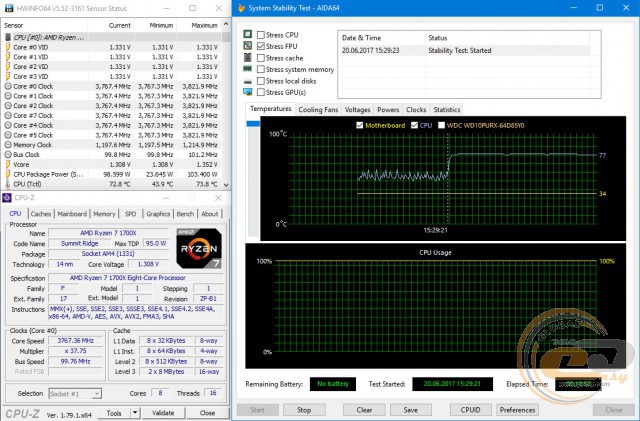

Скориставшись функцією автоматичного розгону через BIOS у режимі «TPU I», ми отримали частоту AMD Ryzen 7 1700X на рівні 3767 МГц при напрузі 1,308 В.

ROG CROSSHAIR VI HERO

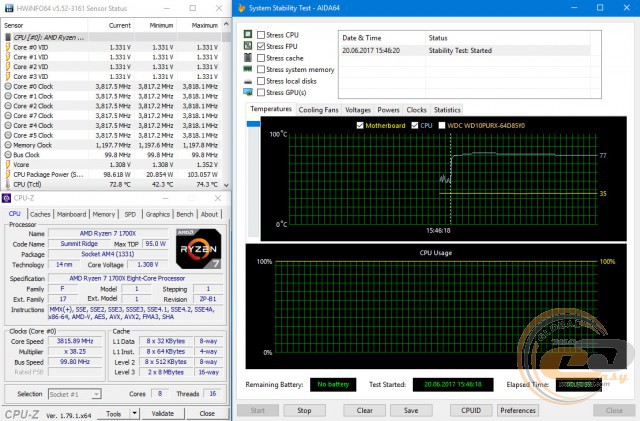

Після активації функції автоматичного розгону ЦП у режимі «TPU II» була отримана частота ядер на рівні 3815 МГц при аналогічній напрузі. В обох випадках проходження стрес-тесту AIDA64 не викликало жодних проблем.

ROG CROSSHAIR VI HERO

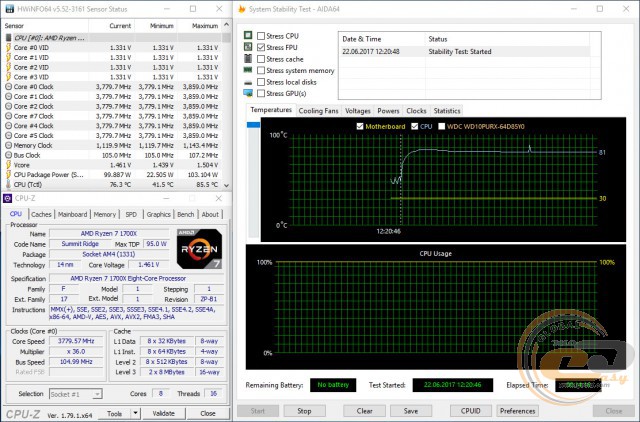

Активувавши профіль «Gamers OC» у BIOS, ми отримали частоту процесора на рівні 3,78 ГГц, при цьому множник збільшився до x36, напруга – до 1,461 В, частота BLCK підвищилася на 5 МГц, а частота пам'яті знизилася з 2400 до 2239 МГц. У такому режимі стрес-тест AIDA64 пройдено системою без проблем.

ROG CROSSHAIR VI HERO

У ручному режимі вдалося підвищити частоту AMD Ryzen 7 1700X до 3,89 ГГц при напрузі 1,352 В (у BIOS ми виставили показник 1,40 В).

ROG CROSSHAIR VI HERO

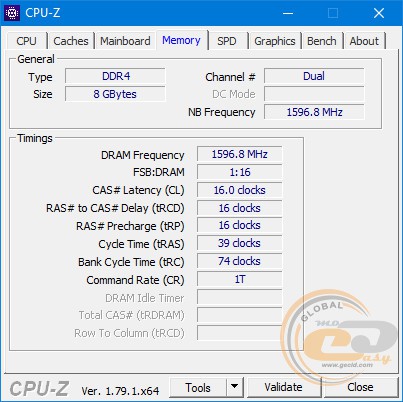

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на максимально заявленій швидкості DDR4-3200 МГц.

Тестування

Для перевірки можливостей материнської плати ROG CROSSHAIR VI HERO використовувалося таке обладнання:

Процесор

AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

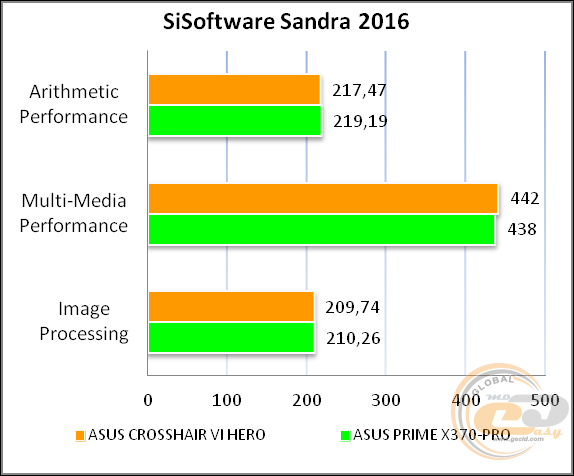

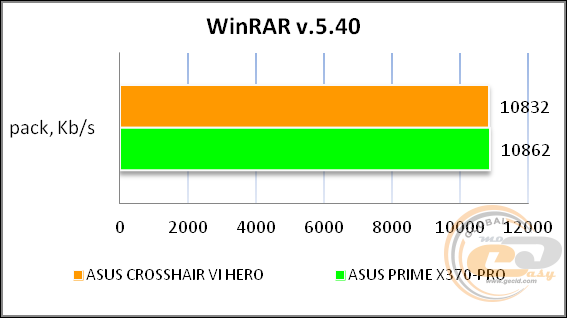

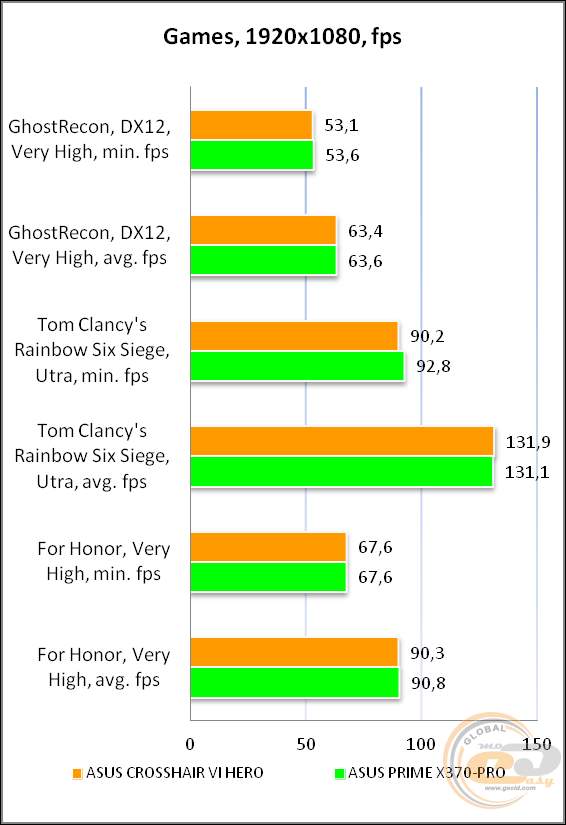

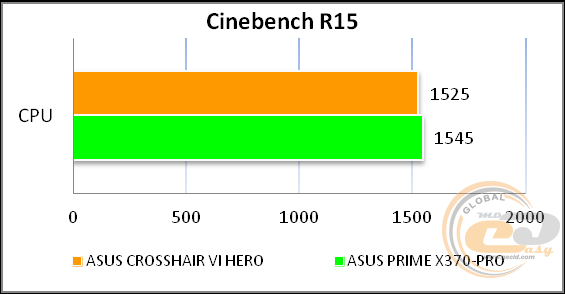

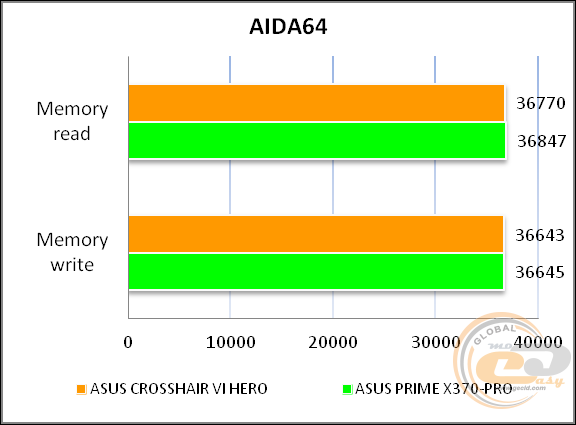

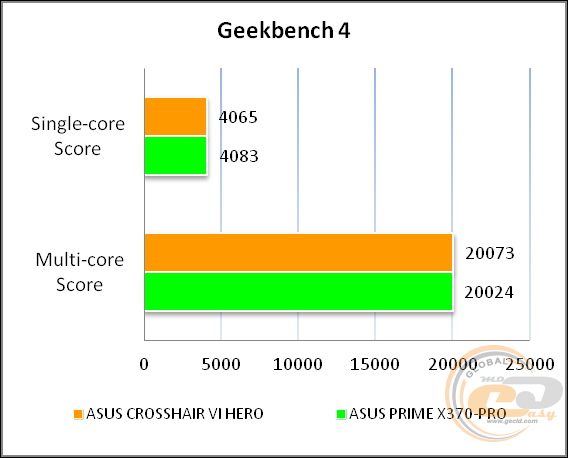

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека SupremeFX S1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.1

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.0032

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-83.4

Добре

Інтермодуляційні викривлення + шум, %

0.0081

Дуже добре

Взаємопроникнення каналів, дБ

-91.3

Відмінно

Інтермодуляції на 10 кГц, %

0.0083

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-107.1

Відмінно

Динамічний діапазон, дБ (А)

113.6

Відмінно

Гармонійні викривлення, %

0.0033

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-86.8

Добре

Інтермодуляційні викривлення + шум, %

0.0038

Відмінно

Взаємопроникнення каналів, дБ

-94.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0036

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека SupremeFX S1220 з низкою цікавих особливостей, про які ми розповідали раніше, демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.

Висновки

ROG CROSSHAIR VI HERO

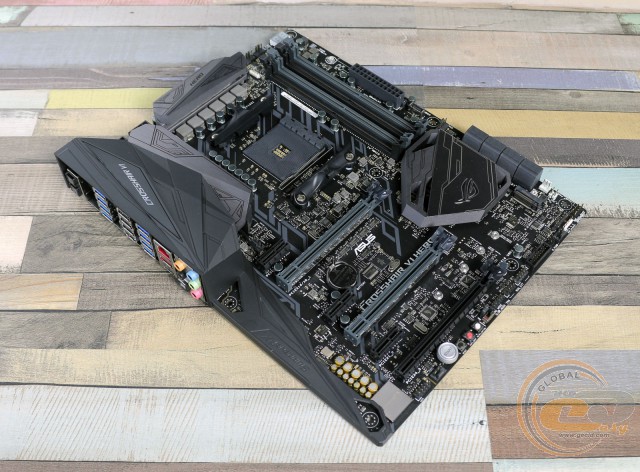

Загалом материнська плата ROG CROSSHAIR VI HERO однозначно припаде до душі бажаючим скласти флагманську ігрову систему з одним із нових процесорів лінійки AMD Ryzen. В її арсеналі є все найнеобхідніше: чотири DIMM-слоти з підтримкою швидкої DDR4-пам'яті, належний набір інтерфейсів дискової підсистеми для створення швидкого та ємного файлового сховища, пара роз'ємів PCI Express 3.0 x16 з посиленими роз'ємами й підтримкою мультиграфічних зв'язок, гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку, відмінна реалізація аудіопідсистеми, розширений набір інтерфейсів, підтримка ручного та автоматичного розгону, а також наявність додаткових елементів керування на платі. Не обійшлося без фірмового LED-підсвічування, якісної елементної бази, стильного дизайну й функціонального моніторингу стану СВО.

Серед усіх актуальних на даний момент технологій покупці ROG CROSSHAIR VI HERO не знайдуть лише підтримки бездротових інтерфейсів, однак при бажанні їх можна реалізувати за допомогою відповідного роз'єма та покупки додаткового модуля. Також нагадаємо про обмеження, пов'язані як зі слотами розширення загалом, так і з підключенням процесорів серій AMD A або AMD Athlon зокрема. В усьому ж іншому жодних недоліків ми не помітили.

В результаті ROG CROSSHAIR VI HERO виглядає дуже цікавим рішенням для складання ігрової системи з парою відеокарт, можливостей якої вам точно вистачить надовго.

Переваги:

  • надійна 12-фазова цифрова підсистема живлення;
  • використання гігабітового мережевого контролера Intel з можливістю пріоритезації мережевого трафіку;
  • підтримка швидких модулів ОЗП;
  • наявність підсвічування ASUS AURA Sync;
  • приємний дизайн;
  • підтримка портів USB 3.1 Gen 2;
  • багаті можливості з організації дискової підсистеми;
  • розширений комплект постачання;
  • хороші можливості з автоматичного та ручного розгону;
  • якісна звукова підсистема;
  • хороше компонування інтерфейсної панелі;
  • наявність корисних елементів керування на платі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
