Огляд і тестування материнської плати ROG CROSSHAIR VI EXTREME: складаємо флагманський ПК з AMD Ryzen

Давайте припустимо, що саме ви хочете скласти топову безкомпромісну систему з одним із флагманських процесорів лінійки AMD Ryzen, і в процесі вибору комплектуючих просто заходите в улюблений інтернет-магазин, фільтруєте материнські плати за чіпсетом AMD X370 і сортуєте їх за зменшенням ціни. При цьому на чолі списку станом на листопад 2017 року опиниться лише одна плата з цінником вище $350 − ROG CROSSHAIR VI EXTREME, і саме про неї ми й поговоримо в даному огляді.

ROG CROSSHAIR VI EXTREME

Ця новинка від ASUS виділяється серед конкурентів не лише своєю ціною, але й відмінним оснащенням і розширеним комплектом постачання. Втім, чого ще варто було очікувати від флагмана, випущеного під брендом ROG. Давайте ж з'ясуємо, чи варта вона своїх грошей, а також детальніше розглянемо її переваги й недоліки, якщо такі, звичайно ж, є.

Специфікація

Модель

ROG CROSSHAIR VI EXTREME

Чіпсет

AMD X370

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x8) або AMD A / Athlon (x8+x0))

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

AMD Ryzen:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe x4)

AMD A / Athlon:

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe x4)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

1 х 4-контактний роз'єм додаткового живлення PCI Express

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

9 x роз'ємів підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x RJ45

4 x USB 2.0

6 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1 з підтримкою підключення чотирьох USB 3.1 Gen 1

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

E-ATX

305 x 269 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Asus%2BCrosshair%2BVI%2BExtreme

Упаковка і комплектація

ROG CROSSHAIR VI EXTREME ROG CROSSHAIR VI EXTREME

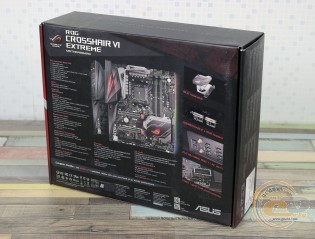

Материнська плата постачається в картонній коробці, оформленій у фірмових кольорах лінійки ROG. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей моделі ROG CROSSHAIR VI EXTREME.

ROG CROSSHAIR VI EXTREME

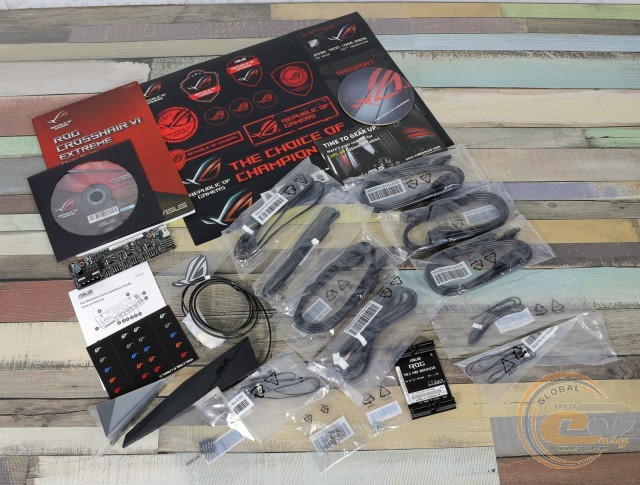

Комплект постачання повністю відповідає високому рівню материнської плати. Крім звичного диска з ПЗ і набору паперової документації, в коробці ми виявили:

  • вісім кабелів SATA;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • плату Fan Extension Hub;
  • кабель підключення Fan Extension Hub;
  • набір гвинтиків для плати Fan Extension Hub;
  • набір гвинтиків для M.2-накопичувачів;
  • комбіновану антену Wi-Fi і Bluetooth;
  • картонну підставку під чашку;
  • кабель підключення світлодіодної стрічки;
  • три термісторні кабелі.

Дизайн і особливості плати

ROG CROSSHAIR VI EXTREME

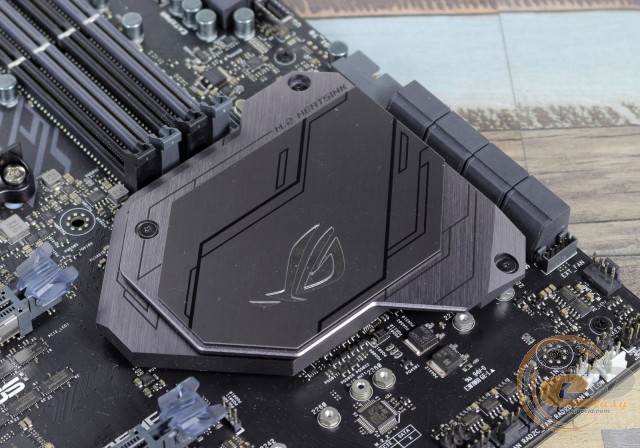

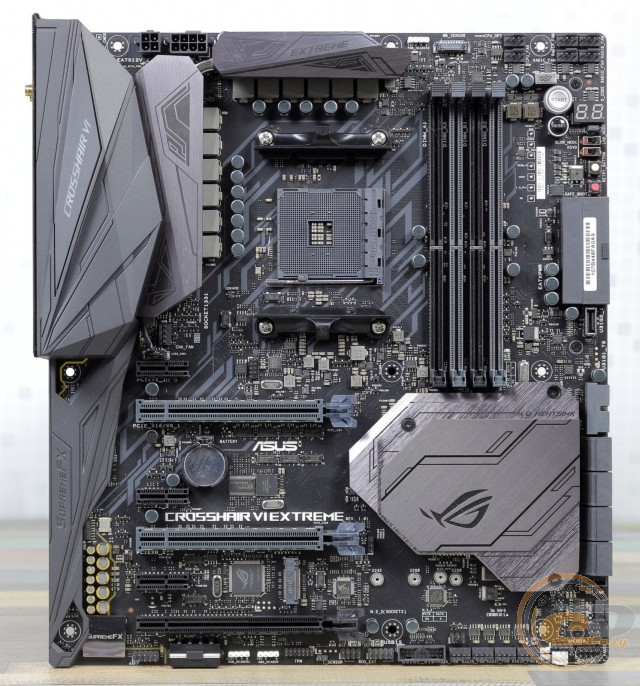

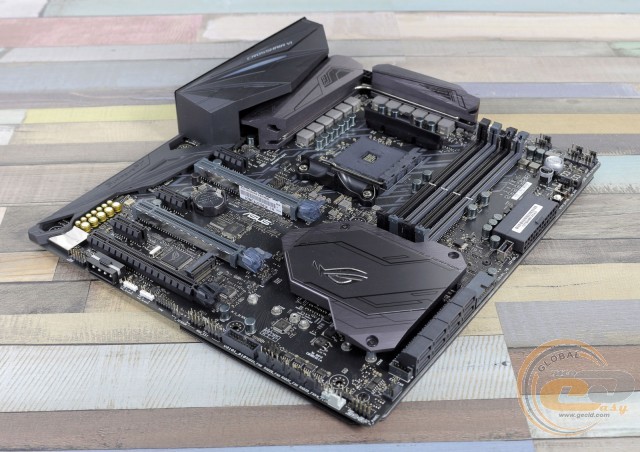

В ролі основи ROG CROSSHAIR VI EXTREME використана друкована плата формату E-ATX (305 x 269 мм) з чорним матовим покриттям. Загальний вигляд моделі дуже строгий і стриманий, як і належить флагманському пристрою. Серед цікавих деталей відзначимо кожух над інтерфейсною панеллю, встановлену заглушку інтерфейсної панелі й оригінальний радіатор на чіпсеті, який складається з двох частин, одна з яких призначена для відведення тепла від M.2-накопичувача.

ROG CROSSHAIR VI EXTREME

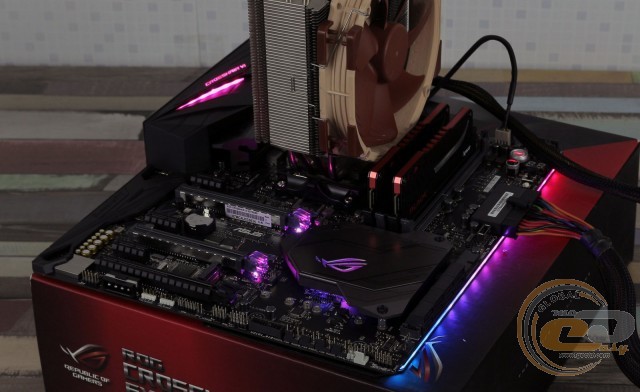

Нікуди не поділася й система LED-підсвічування ASUS AURA Sync, яка в даному випадку містить чотири регульовані зони: кожух над інтерфейсною панеллю, чіпсетний радіатор, засувки слотів PCI Express 3.0 x16 і весь правий бік друкованої плати.

ROG CROSSHAIR VI EXTREME

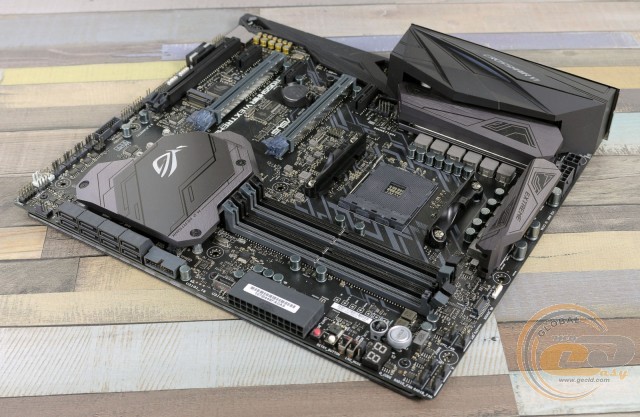

Що ж стосується зручності складання системи й компонування набортних елементів, усе виконано на вищому рівні й жодних претензій у нас не виникло, незважаючи на доволі велику кількість додаткових кнопок і роз'ємів.

ROG CROSSHAIR VI EXTREME

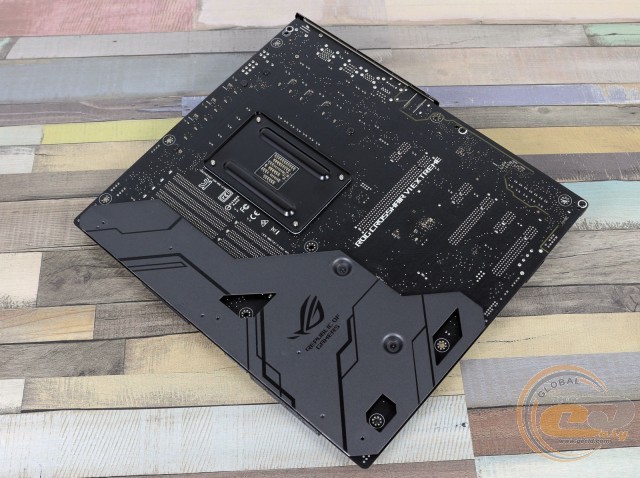

На зворотному боці друкованої плати можна виділити традиційну опорну пластину процесорного роз'єма та масивний кожух, який прикриває значну частину плати. Саме в нього вмонтовані світлодіоди, які відповідають за підсвічування правого боку новинки. Звичайно ж, не можна залишити без уваги той факт, що всі три радіатори надійно закріплені за допомогою гвинтів.

ROG CROSSHAIR VI EXTREME

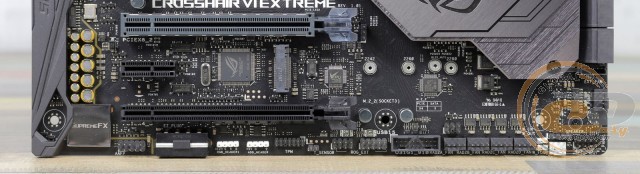

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, роз'єм додаткового живлення слотів розширення, пара колодок для світлодіодних стрічок, порт TPM, роз'єм для температурного датчика, чотири роз'єми підключення системних вентиляторів, колодка підключення фронтальної панелі й група роз'ємів моніторингу системи водяного охолодження. Додатково відзначимо дві колодки для активації портів USB, одна з яких поєднана з роз'ємом ROG_EXT і слугує для підключення двох портів USB 2.0, тоді як друга призначена для USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: двох внутрішніх і чотирьох зовнішніх, що ж стосується USB 3.1 Gen 1, то їх десять: шість зовнішніх і чотири внутрішніх.

ROG CROSSHAIR VI EXTREME

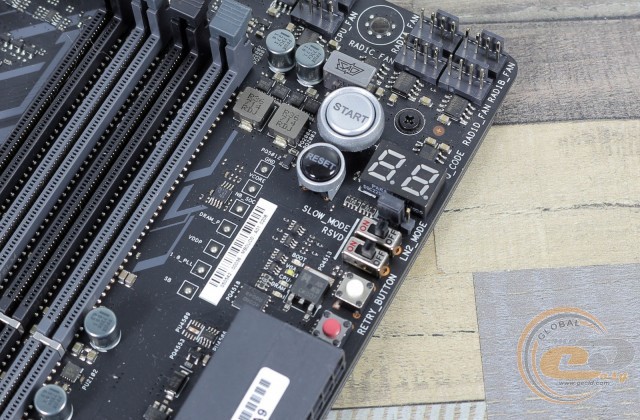

Окремо виділимо групу елементів у правому верхньому кутку, де зосередилися: діагностичний LED-індикатор, кнопки «Ввімкнення», «Перезавантаження», «SafeBoot» і «ReTry», перемикачі «Slow mode» і «RSVD», джампер LN2 і точки вимірювання напруги на всіх ключових компонентах системи за допомогою мультиметра.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

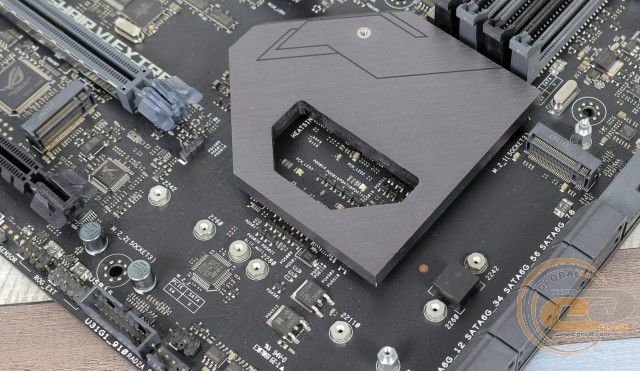

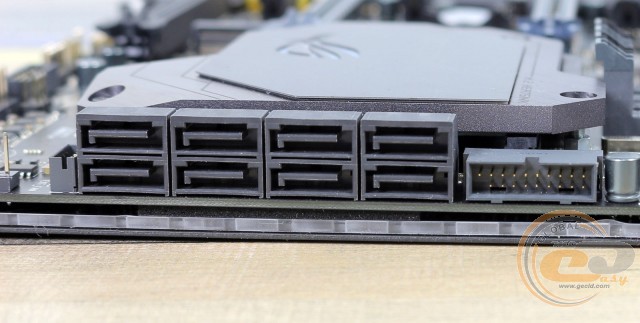

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і вісьмома портами SATA 6 Гбіт/с.

При встановленому процесорі AMD A / AMD Athlon можлива робота лише одного інтерфейсу M.2. А в разі монтажу AMD Ryzen другий інтерфейс M.2 («M.2_2») ділить пропускну спроможність з одним зі слотів PCI Express 3.0 x16 («PCIEX8_2»).

ROG CROSSHAIR VI EXTREME

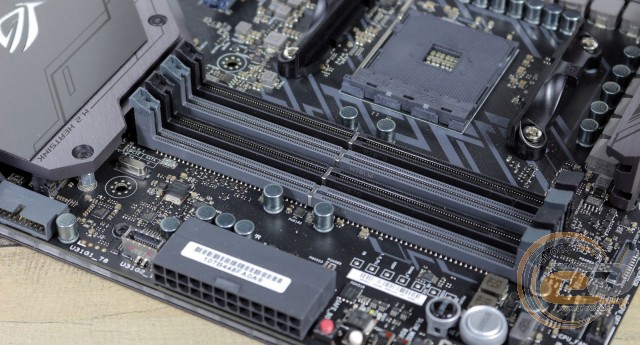

Системна плата ROG CROSSHAIR VI EXTREME оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні другу колодку USB 3.1 Gen 1 і роз'єм підключення виносної панелі з USB 3.1 Gen 2. Всього на платі за допомогою контролерів ASMedia ASM1142 реалізовано підтримку трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

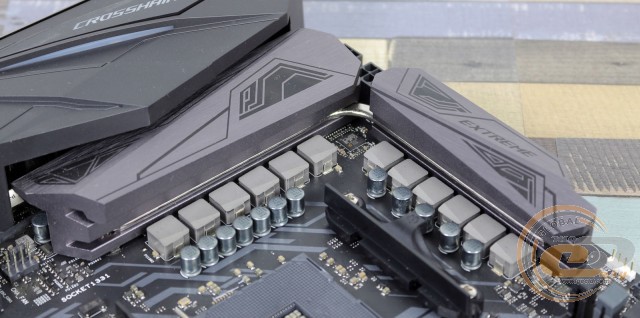

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 35,3°C (при розгоні – 36,4°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 42°C (при розгоні − 42,5°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 42,1°C (при розгоні − 42,3°C);
  • дроселі підсистеми живлення – 44,6°C (при розгоні − 45,5°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

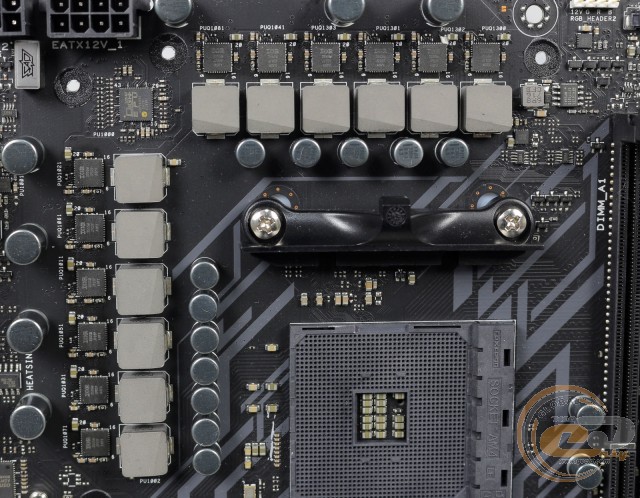

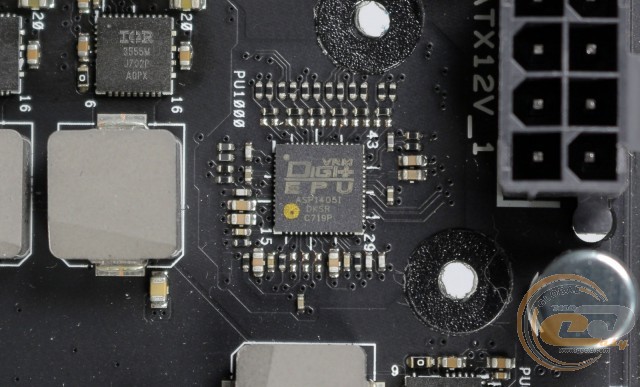

Живлення процесора здійснюється за 12-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються мікросхеми IR 3555M, дроселі MicroFine і конденсатори 10K Black Metallic.

ROG CROSSHAIR VI EXTREME

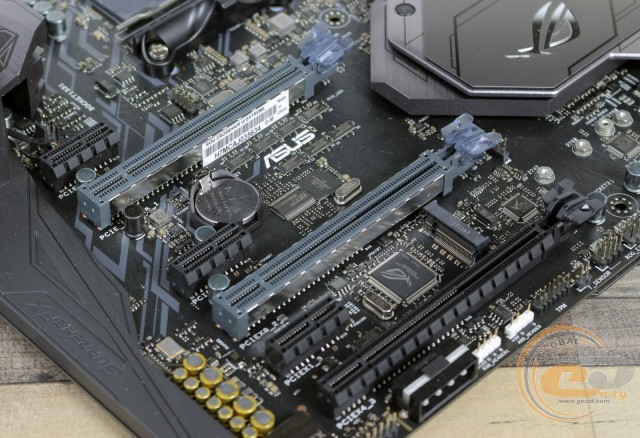

Для розширення функціональності користувачеві доступні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені лише два (з посиленою конструкцією), які й ділять між собою доступні 16 процесорних ліній стандарту PCIe 3.0. Третій слот підключений до чіпсета й використовує лише 4 лінії. До того ж він ділить пропускну спроможність з роз'ємами PCI Express 2.0 x1, яка буде обмежена однією лінією в разі встановлення плати розширення в будь-який з PCI Express 2.0 x1.

Окремо відзначимо, що в разі встановлення одного з процесорів AMD A / AMD Athlon пропускна спроможність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде взагалі відключений.
