Огляд і тестування материнської плати ASUS Q87M-E
21-10-2013
Компанія ASUS не обмежує асортимент своєї продукції товарами, орієнтованими винятково на споживчий сегмент. У її арсеналі завжди знайдеться рішення для корпоративного використання в режимі 24/7. Саме про таку материнську плату піде мова в даному матеріалі.
ASUS Q87M-E, як неважко здогадатися з її назви, виконана на основі чіпсету Intel Q87 Express, з особливостями якого ви можете ознайомитися в огляді Fujitsu D3222-B. Коротенько нагадаємо, що його ключовою перевагою є підтримка великої кількості фірмових технологій від Intel. Зокрема, Intel vPro – вбудованої системи безпеки, покликаної підвищити рівень захисту. Вона спрямована на вирішення наступних ключових завдань:
- реагування на виникаючі загрози, включаючи захист від руткітів, вірусів і шкідливого ПЗ;
- захист особистих даних і точок доступу до сайтів;
- захист конфіденційних користувацьких і корпоративних даних;
- віддалений і локальний моніторинг, відновлення та ремонт ПК і робочих станцій.
Більш докладно з технологією Intel vPro можна ознайомитися на сайті компанії.
Пропонуємо перейти безпосередньо до огляду новинки і почати його зі знайомства з докладними її характеристиками.
Специфікація материнської плати ASUS Q87M-E:
Виробник |
ASUS |
|
Модель |
Q87M-E (rev 1.0) |
|
Чіпсет |
Intel Q87 Express |
|
Процесорний роз’єм |
Socket LGA1150 |
|
Підтримувані процесори |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління |
|
Частота використовуваної пам'яті |
1600 / 1333 / 1066 МГц |
|
Підтримка пам'яті |
4 x 1.5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті |
|
Слоти розширення |
1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH) |
х16 х16+х4 |
2 x PCI |
||
Дискова підсистема |
Чіпсет Intel Q87 Express підтримує: 6 x SATA 6 Гбіт/с |
|
LAN |
1 x Intel WGI217LM (10/100/1000 Мб/с) |
|
Звукова підсистема |
Кодек Realtek ALC887 8-канальний звук |
|
Живлення |
24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V |
|
Вентилятори |
1 x роз’єм вентилятора CPU (4-пін) 2 x роз’єми системних вентиляторів (4-пін) |
|
Охолодження |
Алюмінієвий радіатор на чіпсеті |
|
Зовнішні порти I/O |
1 x HDMI 1 х DisplayPort 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудіопорти 2 x PS/2 для підключення мишки та клавіатури |
|
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін) 3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 6 x портів SATA 6 Гбіт/с 1 х порт LPT 2 x порти COM 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS |
|
BIOS |
128 Mb UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a |
|
Комплектація |
посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі |
|
Форм-фактор, розміри, мм |
microATX 244 х 224 |
|
Сайт виробника |
ASUS |
Все цены на Asus+Q87M-E

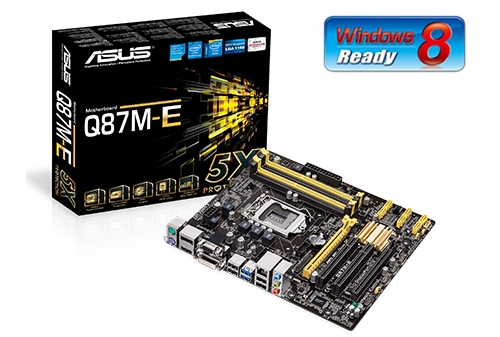

Упаковка та комплектація
Оскільки материнська плата надійшла до нас на тестування як зразок для преси без фірмової упаковки, то в даному розділі ми опишемо підтримувані новинкою технології. Почнемо, мабуть, з концепції 5X PROTECTION, яка містить у собі наступні особливості:
- наявність спеціальних запобіжників для підвищеного захисту від пошкоджень, отриманих внаслідок короткого замикання або подачі надмірного струму;
- захист від електростатичного розряду;
- елементна база героїні нашого огляду містить у собі винятково японські твердотільні конденсатори з підвищеним терміном служби (до 5 000 годин);
- інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям з оксиду хрому і має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою;
- останньою по черзі, але не за значимістю є підтримка цифрової системи живлення DIGI+ VRM, використання якої дозволяє підвищити стабільність роботи та загальну надійність системи.
Також відзначимо наявність наступних технологій:
- Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
- UEFI BIOS – ASUS Q87M-E оснащується прошиванням BIOS із приємним графічним інтерфейсом, основаним на мікрокоді UEFI. Для спрощення роботи користувача зміни в налаштування можна вносити за допомогою миші.
- USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
- Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.
- Q-Slot – спеціальні засувки слотів розширення PCI Express х16 дозволяють суттєво спростити процес встановлення та витягнення плат розширення.
- AI Suit III – у комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконати тонке налаштування ряду параметрів системи, не заходячи в BIOS.

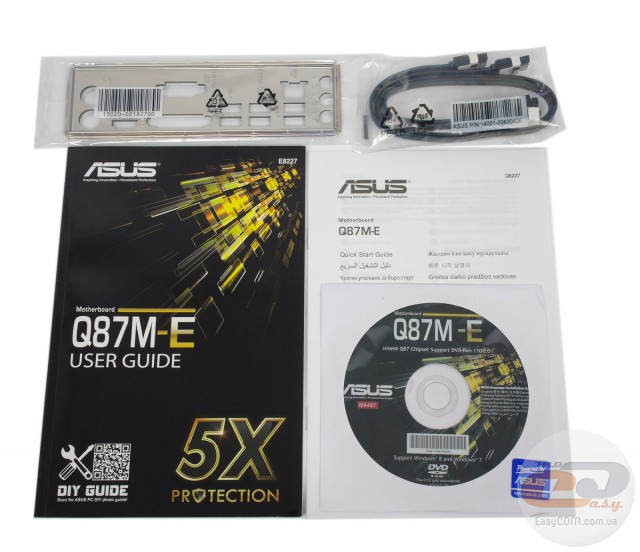

У комплекті з ASUS Q87M-E користувач одержить тільки найнеобхідніше, а саме:
- посібник користувача;
- диск із драйверами;
- брошуру з описом гарантії;
- два SATA-шлейфи;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

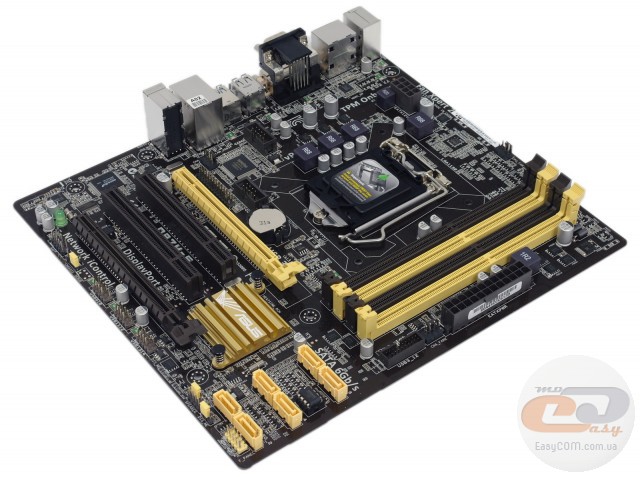

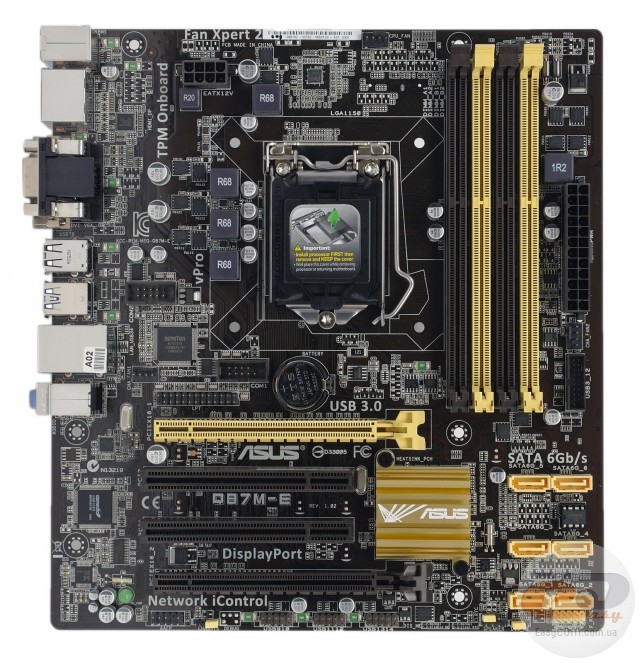

Материнська плата ASUS Q87M-E виконана на текстоліті темно-коричневого кольору формату microATX. Слоти розширення і порти при цьому оформлені в коричневому та жовтому кольорах, що робить загальний вигляд новинки більш привабливим. Що стосується компонування набортних елементів, то в нас є тільки одне зауваження - через компактні розміри та високу щільність інтегрованих компонентів, із правого краю материнської плати не передбачені кріпильні отвори. Враховуючи перпендикулярне розташування портів SATA, краще притримувати правий нижній край плати при підключенні накопичувачів, щоб уникнути можливих пошкоджень текстоліту при надмірному тиску.

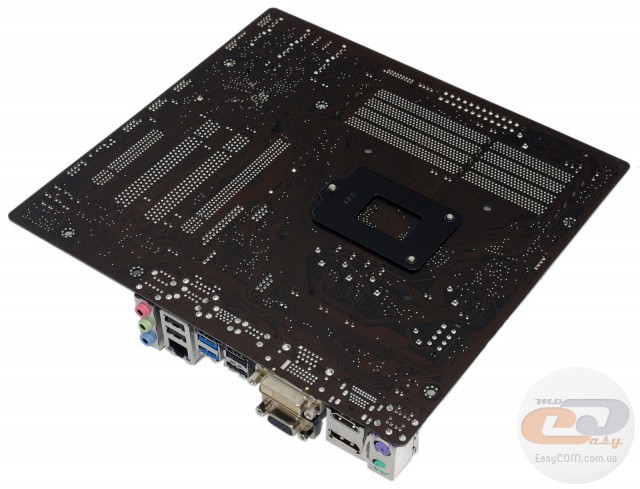

Глянувши на зворотну сторону новинки можна відзначити не тільки наявність стандартної опорної пластини процесорного роз’єму, але й використання пластикових підпружинених кліпс для кріплення радіатора охолодження чіпсету. Беручи до уваги низьке тепловиділення мікросхеми системної логіки, це не є недоліком.

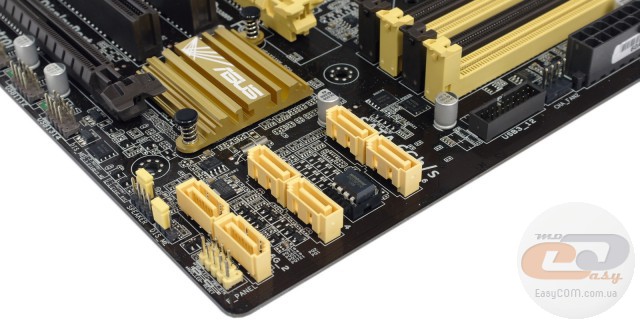

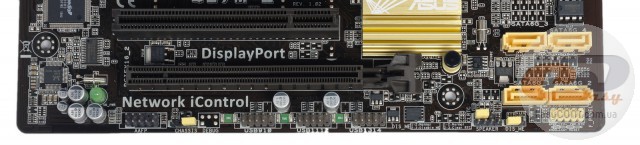

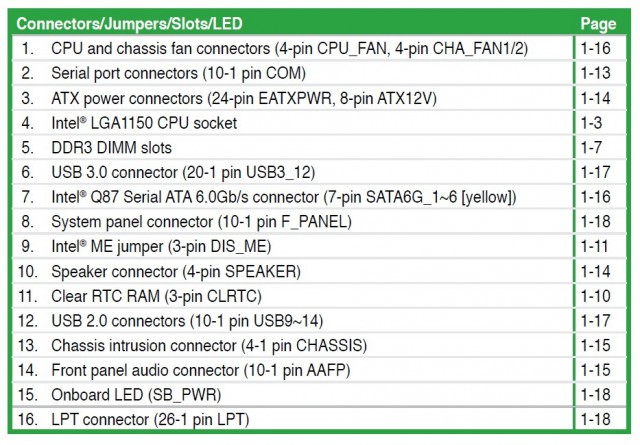

У нижній частині моделі ASUS Q87M-E розташовані наступні конектори: колодка підключення аудіороз’ємів передньої панелі, роз’єм для підключення фронтальної панелі та три колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка десяти портів USB 2.0: шести внутрішніх і чотирьох на інтерфейсній панелі.
Також відмінною рисою новинки є наявність розпаяного на друкованій платі модуля криптографічного захисту, основаного на мікросхемі SL89635TT12 від Infineon Technologies,

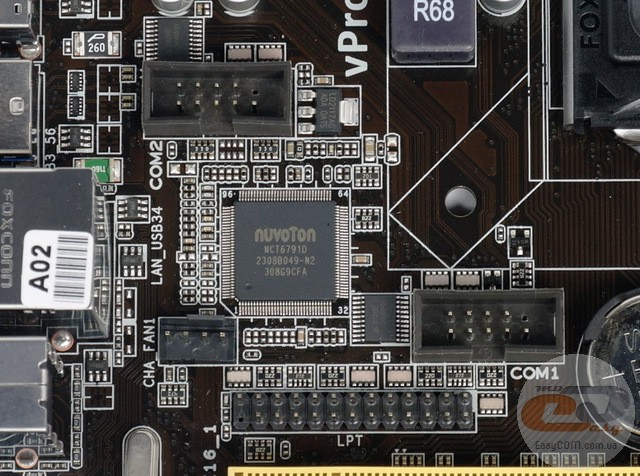

Ближче до інтерфейсної панелі розташувалися два порти COM, один LPT, а також один із двох роз’ємів для підключення системного вентилятора.
У правому куті текстоліту, перпендикулярно його поверхні, розташувалися шість портів SATA 6 Гбіт/с. Поруч із ними є колодка підключення виносної панелі з портами USB 3.0. Усього на новинці реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі. Координація роботи всіх інтерфейсів USB 3.0 і SATA 6 Гбіт/с покладена на мікросхему системної логіки Intel Q87 Express.

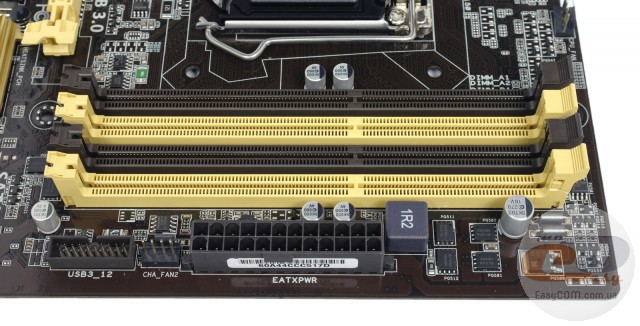

Системна плата ASUS Q87M-E оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може функціонувати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах від 1066 до 1600 МГц у номінальному режимі. Максимальний об'єм пам'яті може досягати 32 ГБ, чого буде досить практично для будь-яких поставлених завдань.

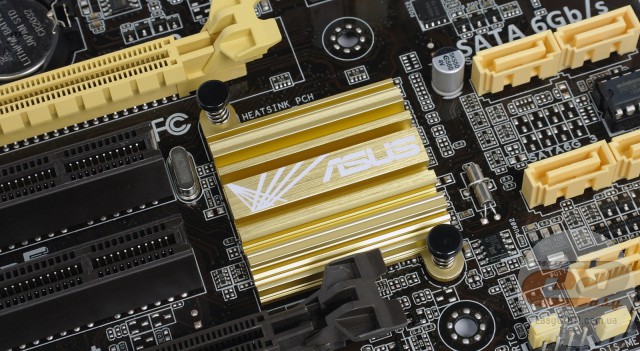

Система охолодження ASUS Q87M-E складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету. Як ми вже говорили вище, радіатор закріплений на платі за допомогою підпружинених кліпс. У процесі тестування температура радіатора не перевищувала 36,4°C, що є хорошим результатом.

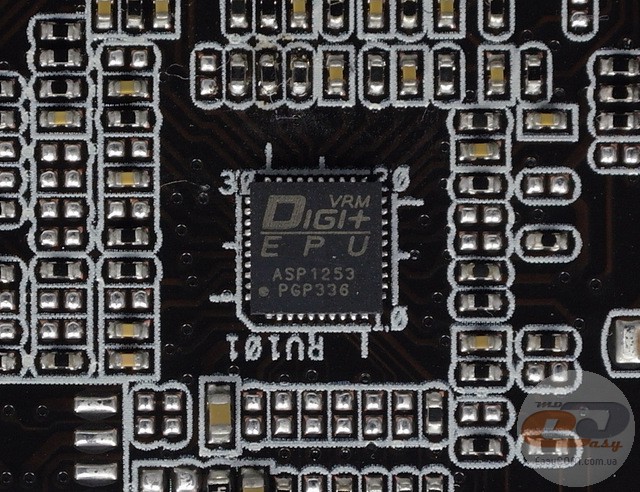

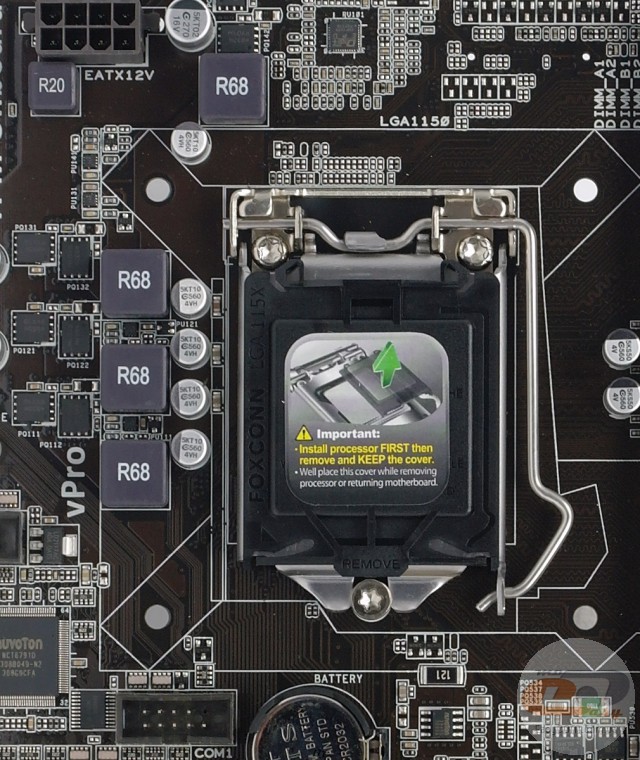

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1253 із вбудованою системою керування енергоспоживанням DIGI+VRM. Як ми вже згадували на початку огляду, усі компоненти вузла живлення процесора відрізняються високим ступенем надійності – використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

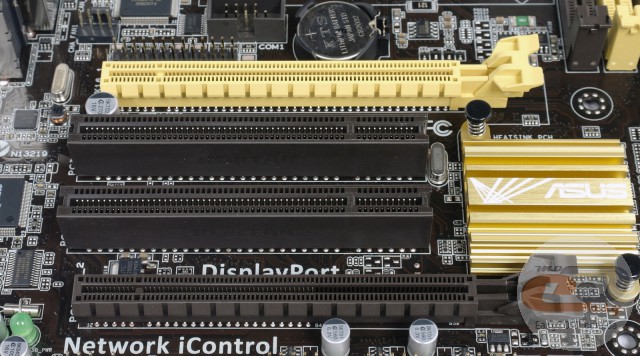

Можливості розширення функціональності материнської плати ASUS Q87M-E представлені чотирма слотами: двома PCI Express x16 і двома PCI. Що стосується роз’ємів для встановлення графічних прискорювачів, то перший (жовтого кольору) підключений до процесора і завжди використовує 16 ліній стандарту PCI Express 3.0, а другий (коричневого кольору) пов'язаний з мікросхемою чіпсету і завжди використовує 4 лінії стандарту PCI Express 2.0. З урахуванням заявленої підтримки технології AMD CrossFireX, при встановленні двох відеокарт ви одержите схему розподілу ліній х16+х4, що є не найоптимальнішим варіантом, однак для робочої системи це не принципово.

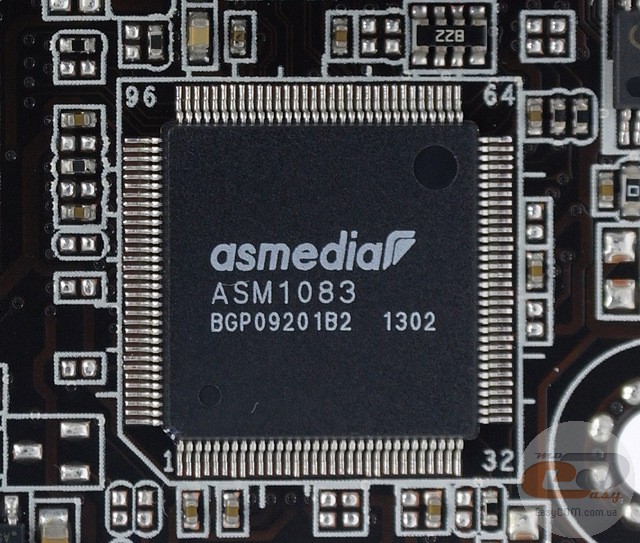

Оскільки чіпсет Intel Q87 Express не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM 1083.

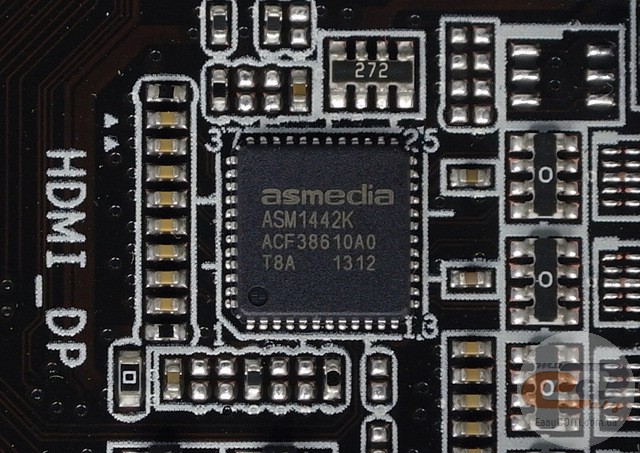

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM 1442K.

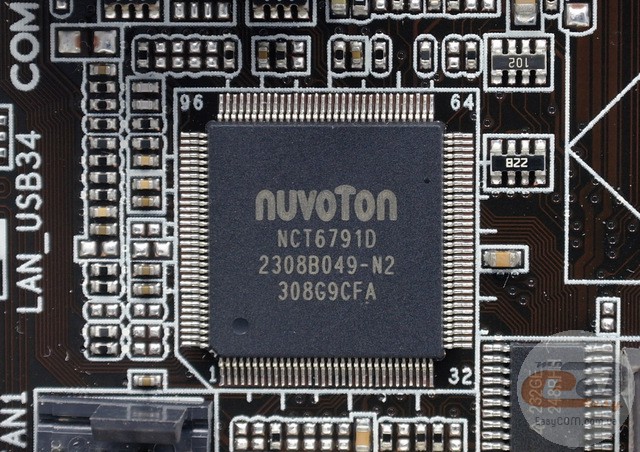

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

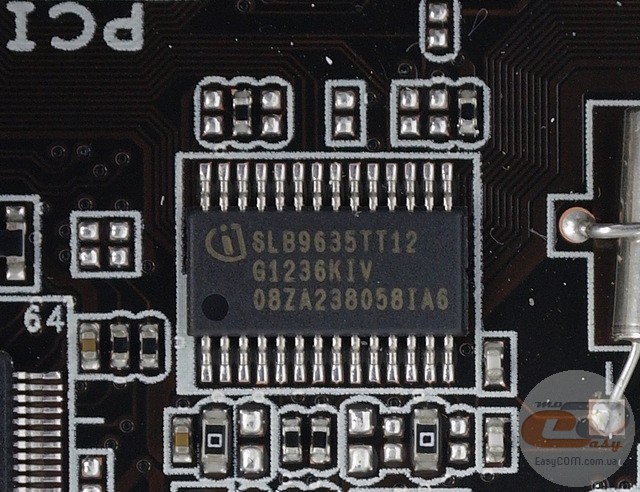

Система криптографічного захисту основана на мікросхемі SL89635TT12 від Infineon Technologies.

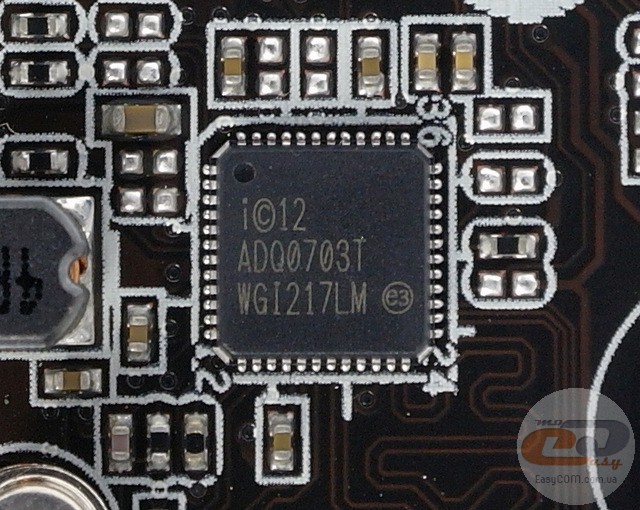

Для підтримки мережевих з’єднань служить гігабітний LAN-контролер Intel WGI217LM.
Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

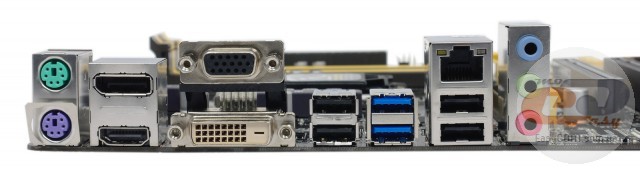

На інтерфейсну панель моделі ASUS Q87M-E виведені наступні порти:
- 1 x HDMI;
- 1 х DisplayPort;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 4 x USB 2.0;
- 2 x PS/2;
- 3 x аудіопорти.
Як бачимо, компонування інтерфейсної панелі більш ніж вдале не тільки для робочої системи, але й для домашнього ПК. При цьому нагадаємо, що вона виготовлена з нержавіючої сталі й покрита тонким шаром оксиду хрому, що забезпечує високий ступінь захисту від корозії.
Що ж стосується першочергового призначення ASUS Q87M-E, а саме корпоративного сегменту, то при необхідності розширити перелік підтримуваної периферії ви можете скористатися портами COM і LPT, підключивши до них відповідні виносні панелі.
Можливості організації охолодження усередині корпусу ПК в ASUS Q87M-E досить стандартні для робочої системи. У наявності три 4-контактні роз’єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, у той час як два інші призначені для підключення системних вертушок.
UEFI BIOS

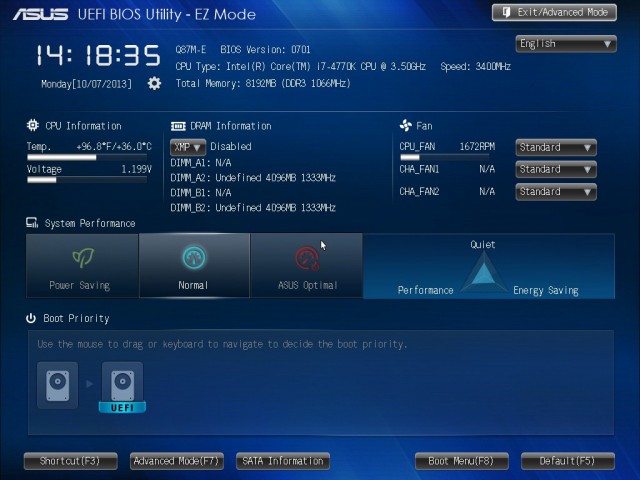

Материнська плата ASUS Q87M-E використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора та об'єм встановленої оперативної пам'яті.

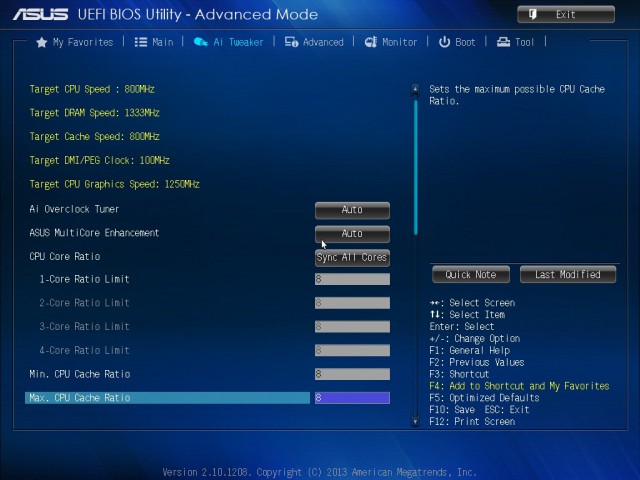

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

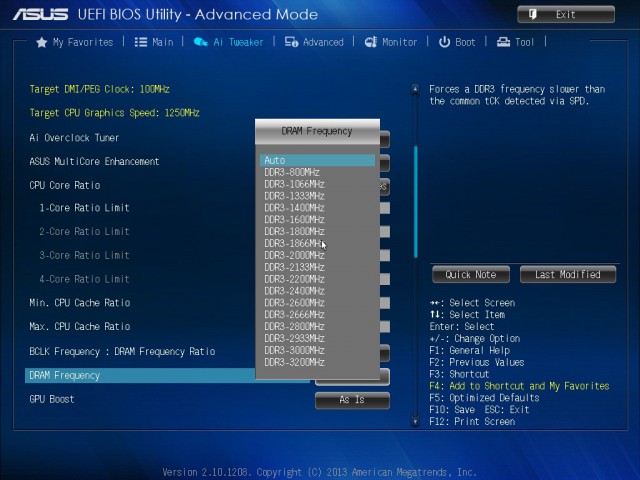

Множник частоти пам'яті дозволяє встановлювати швидкість роботи модулів у межах від 800 до 3200 МГц, незважаючи на заявлену в специфікації підтримку стандартів DDR3-1066 / 1333 / 1600 МГц.

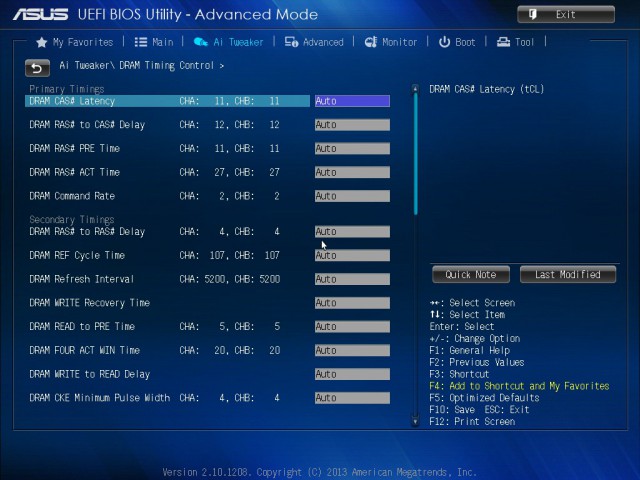

Також, при необхідності, можна одержати доступ до регулювань затримок пам'яті.

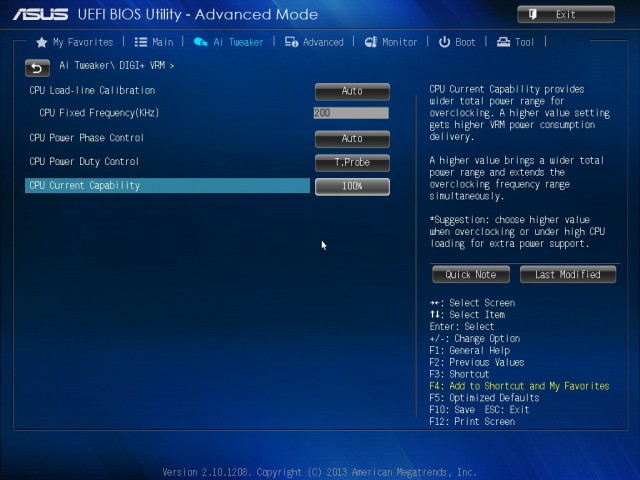

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою системою живлення DIGI+VRM.
Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
Частота оперативної пам'яті |
Memory Frequency |
3200,3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800 |
|
Таймінги оперативної пам'яті |
DRAM Timing |
CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency |
|
|
Min. CPU Cache Ratio Limit |
8 – MAX |
1 |
|
Max CPU Cache Ratio Limit |
8 – MAX |
1 |
Частота роботи ШІМ-контролера перетворювача живлення процесора |
CPU Fixed Frequency (KHz) |
200 – 350 |
50 |
|
Long Duration Package Power Limit |
1 – 4096 |
1 |
|
Package Power Time Window |
1 - 127 |
1 |
|
Short Duration Package Power Limit |
1 - 4096 |
1 |
|
CPU Integrated VR Current Limit |
0,125 – 1023,875 |
0,125 |
|
Power Fast Ramp Response |
0,00 – 1,50 |
0,001 |
|
Power Saving Level 1 Threshold |
0 – 80 |
1 |
|
Power Saving Level 2 Threshold |
0 – 50 |
1 |
|
Power Saving Level 3 Threshold |
0 – 30 |
1 |
Допустиме відхилення від встановленої напруги на процесорі |
CPU Core Voltage Override |
0,001 – 1,920 |
0,001 |
|
CPU Cache Voltage Override |
0,001 – 1,920 |
0,001 |
Допустиме відхилення від встановленої напруги на системному агенті |
CPU System Agent Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Analog I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Digital I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
Вхідна напруга на процесорі |
CPU Input Voltage |
0,800 – 2,700 |
0,010 |
Напруга на модулях оперативної пам'яті |
DRAM Voltage |
1,18500 – 1,80000 |
0,00500 |
Напруга на чіпсеті |
PCH Core Voltage |
0,70000 – 1,50000 |
0,01250 |
|
DRAM CTRL REF Voltage |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage on CHA |
0.39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage on CHB |
0.39500 – 0,63000 |
0,00500 |

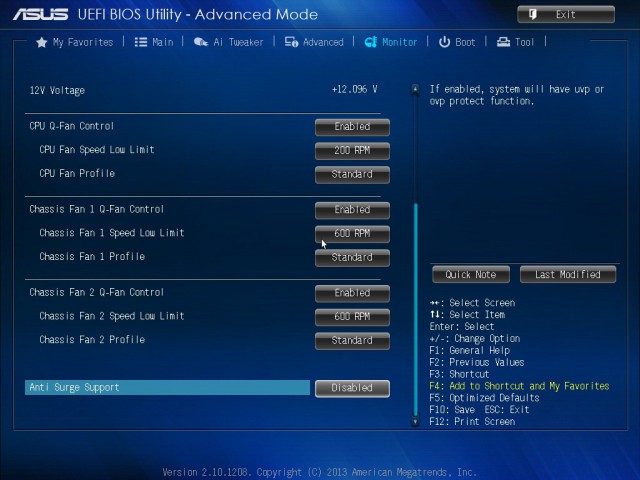

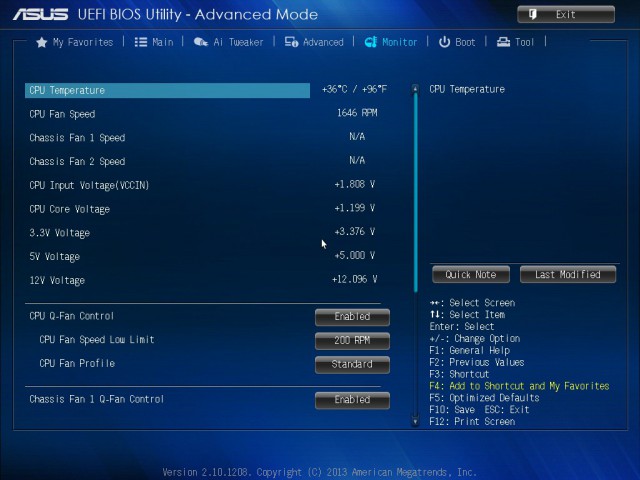

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання встановлених вентиляторів.
Також у даному розділі можна стежити за:
- напругою на ядрі процесора;
- напругою на лініях живлення +12В, +5В і +3,3В.
На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.
Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.
Можливості розгону
На жаль, незважаючи на наявність функцій автоматичного розгону в утиліті AI Suite 3, скористатися ними нам не вдалося. Також неможливий і розгін шляхом збільшення множника в BIOS. Не виключено, що це наслідок реалізації стратегії компанії Intel по обмеженню оверклокерських можливостей у всіх материнських платах, які створені не на основі чіпсету Intel Z87 Express. Або ж сама компанія ASUS відключила цю функцію для забезпечення більш стабільної та надійної роботи протягом тривалого терміну служби. Проте, відсутність оверклокерських можливостей для тестованої новинки не можна записати в графу її недоліків, оскільки з самого початку дана модель не призначена для розгону.
Тестування
Для перевірки можливостей материнської плати ASUS Q87M-E використовувалося наступне обладнання:
Процесор |
Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативна пам'ять |
4x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
|
Відеокарта |
AMD Radeon HD 6970 2 ГБ GDDR5 |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |

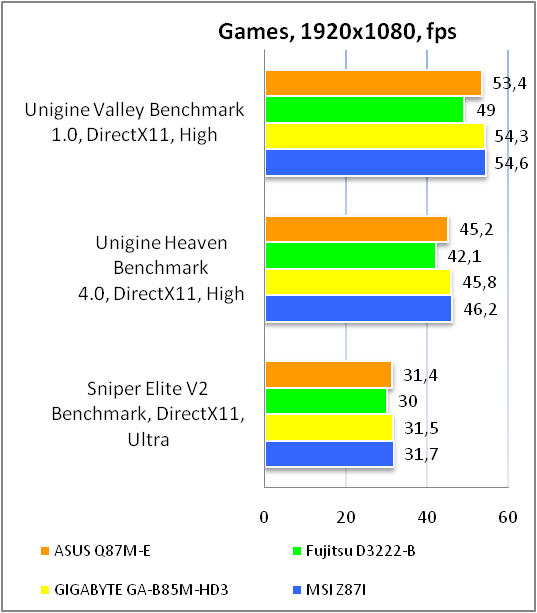

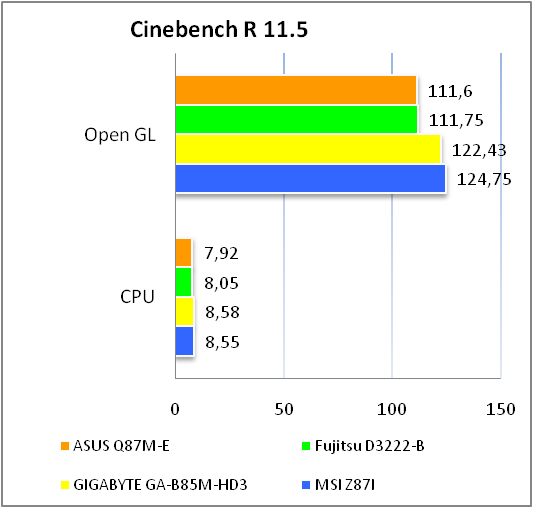

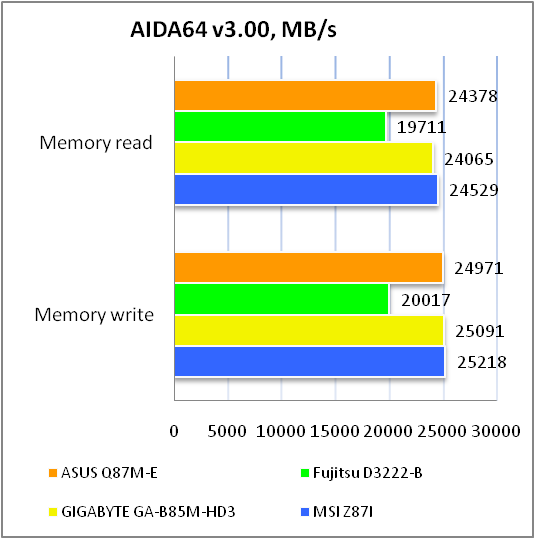

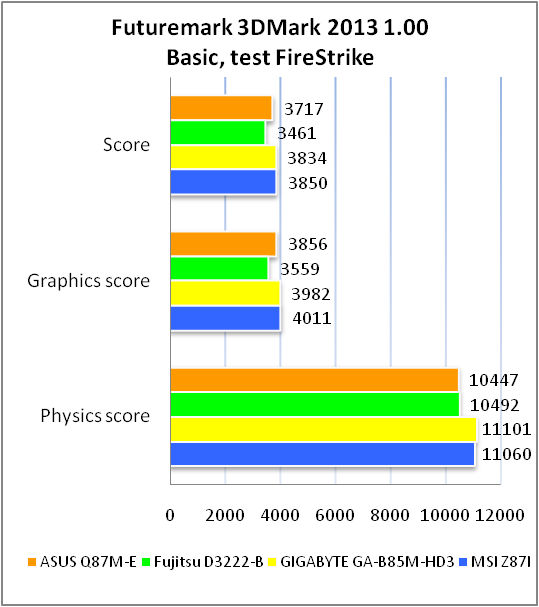

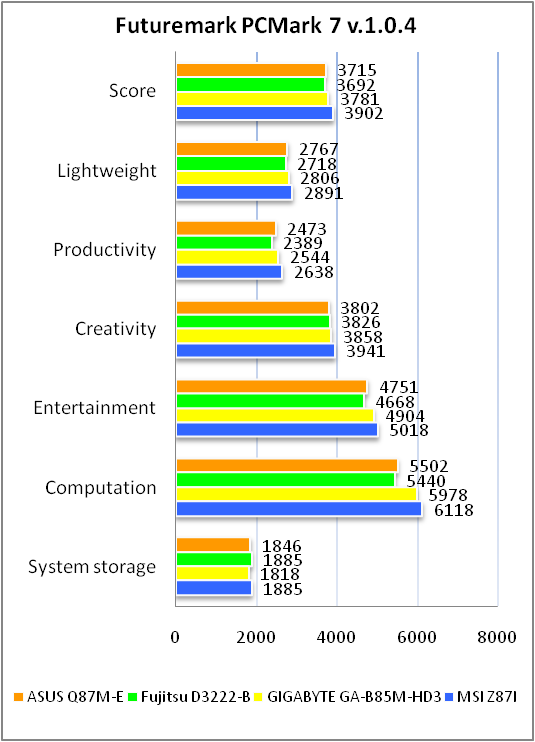

Результати тестів
Судячи з результатів тестування, продуктивність новинки від компанії ASUS відповідає рівню рішень, створених на базі чіпсету Intel Q87 Express. У той же час вона дещо поступається моделі із флагманським чіпсетом Intel Z87 Express. Проте, продемонстровані показники свідчать про хорошу якість її виконання.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-85.4 |
Добре |
Динамічний діапазон, дБ (А) |
85.4 |
Добре |
Гармонійні викривлення, % |
0.0031 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.018 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-85.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-91.6 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.6 |
Дуже добре |
Гармонійні викривлення, % |
0.0029 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-78.8 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.013 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.7 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Можливостей попередньо встановленого 8-канального звукового кодека Realtek ALC887, який демонструє дуже хорошу якість відтворення звуку, буде цілком достатньо для звукового супроводу робочого процесу.
Висновки
За підсумками нашого знайомства з ASUS Q87M-E можна відзначити, що в тайванської компанії, за хорошою традицією, вийшло якісне і доступне рішення для корпоративного використання в режимі 24/7. Ключовими особливостями новинки є відповідність концепції 5X PROTECTION (завдяки якій ASUS Q87M-E має підвищену надійність і захист від пошкоджень, викликаних електростатикою або коротким замиканням), підтримка набору технологій від Intel, включаючи Intel vPro, і наявність попередньо встановленого модуля криптографічного захисту від Infineon Technologies.
Що стосується зручності використання, то, незважаючи на свій корпоративний статус, ASUS Q87M-E може запропонувати повний набір сучасних високошвидкісних інтерфейсів SATA 6 Гбіт/с і USB 3.0, широкі можливості підключення периферії з інтерфейсами COM і LPT, а також плат розширення PCI.
Як таких недоліків у новинки немає, а до особливостей можна віднести відсутність кріпильних отворів на правій стороні друкованої плати, що породжує необхідність дотримувати певної обережності при підключенні накопичувачів.
У підсумку, ASUS Q87M-E є хорошою, і що немаловажливо, сучасною пропозицією для використання в складі робочих систем з підвищеним рівнем безпеки.
Переваги:
- цифрова система живлення DIGI+VRM;
- поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної і стабільної роботи материнської плати;
- підтримка портів USB 3.0 і SATA 6 Гбіт/с;
- підтримка фірмових технологій від Intel, зокрема, Intel vPro;
- наявність модуля криптографічного захисту від Infineon Technologies;
- зручне компонування інтерфейсної панелі;
- підтримка інтерфейсів COM і LPT, а також слотів розширення PCI;
- наявність цифрових роз’ємів для підключення моніторів з високою роздільною здатністю;
- доступна вартість.
Особливості:
- відсутність можливості розгону;
- права сторона друкованої плати позбавлена отворів під кріпильні гвинти.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
