Огляд материнської плати ASUS ProArt B550-CREATOR: творче начало

19-10-2021

Прекрасно розуміючи тренди останніх років і популярність професій, пов'язаних з розробкою і створенням контенту, компанія ASUS ще в рамках виставки IFA 2019 представила лінійку продукції під назвою ASUS ProArt. Першими в ній дебютували ноутбуки, монітори і десктопи. Згодом вона стала розширюватися і поповнилася різними аксесуарами, проекторами і материнськими платами, призначеними для збірки продуктивних систем для комфортної роботи з мультимедійним контентом.

ASUS ProArt B550-CREATOR

Сьогодні поговоримо саме про таку материнську плату - ASUS ProArt B550-CREATOR. Вона була випущена в березні цього року на основі чіпсета AMD B550, і першою отримала підтримку зовнішніх інтерфейсів Thunderbolt 4 серед всіх моделей для Socket AM4. Давайте ж поглянемо, якими можливостями оснастив її виробник. За традицією почнемо з вивчення докладних ТТХ.

Специфікація

Модель

ASUS ProArt B550-CREATOR

Чіпсет

AMD B550

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 5000/Ryzen 5000G/Ryzen 4000G/Ryzen 3000/Ryzen 3000G

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5100 МГц

Слоти розширення

2 x PCI Express 4.0 x16 (x8+x8)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 4.0/3.0) (M2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4) (M2_2)

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

2 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1220А

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x HDMI

1 x DisplayPort

2 x RJ45

2 x USB 2.0

2 x Thunderbolt 4 (USB Type-C)

4 x USB 3.2 Gen 2 Type-A

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

ATX

305x244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS ProArt B550-CREATOR ASUS ProArt B550-CREATOR

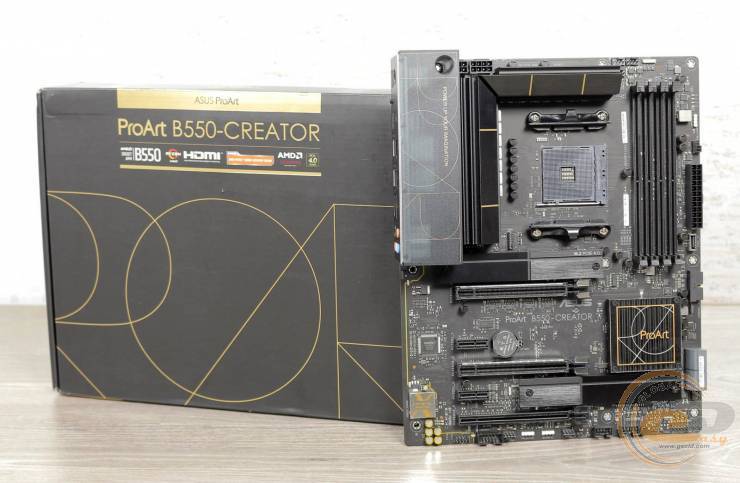

Материнська плата постачається в картонній упаковці з оформленням в темних тонах. Вона відрізняється хорошим інформаційним наповненням і дозволяє ознайомитися з зовнішнім виглядом моделі, її характеристиками і ключовими перевагами.

ASUS ProArt B550-CREATOR

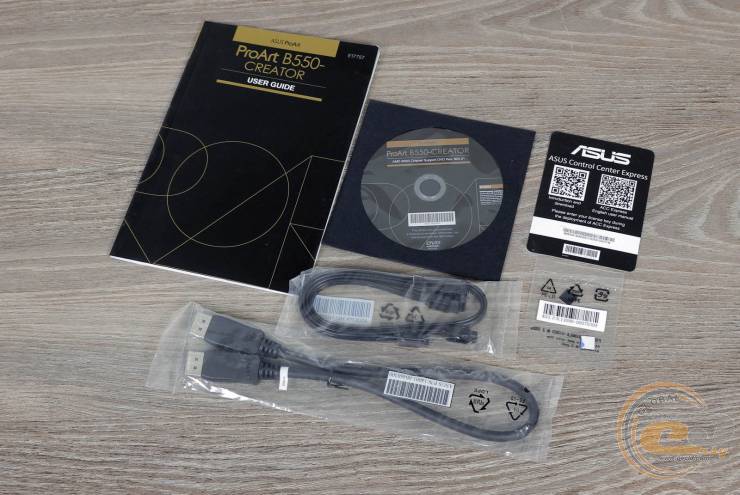

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір паперової документації;
  • два SATA-шлейфи;
  • кабель DisplayPort.

Дизайн і особливості плати

ASUS ProArt B550-CREATOR

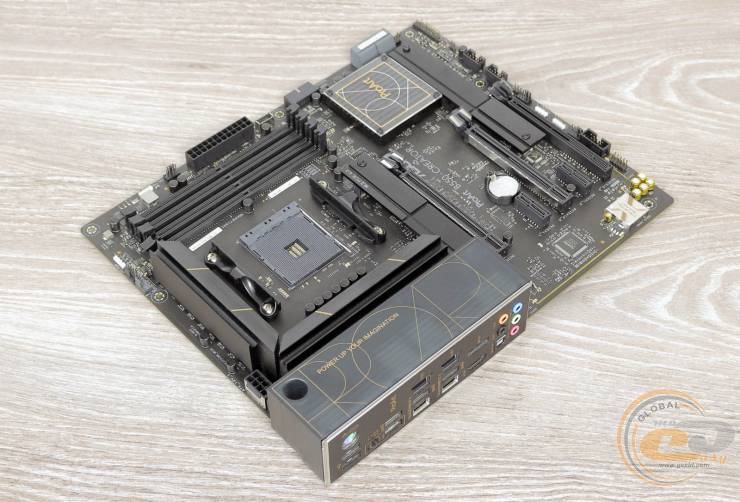

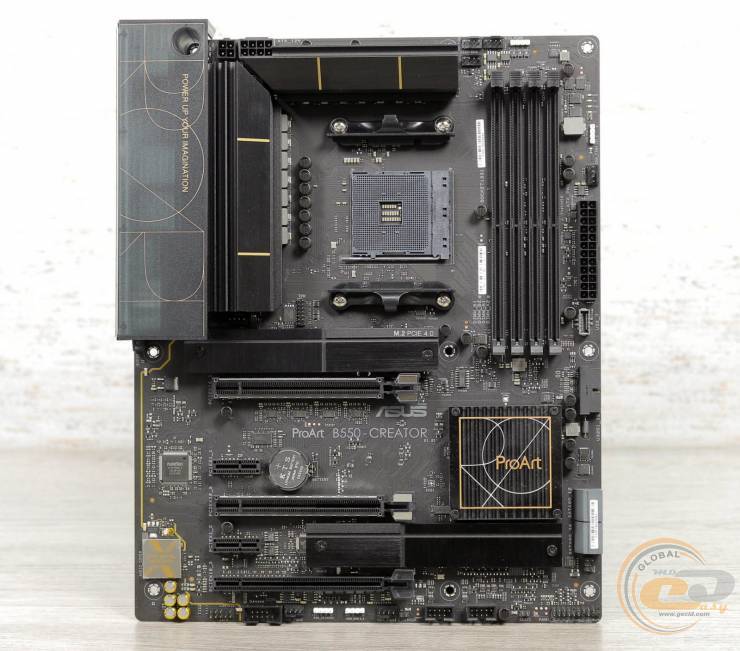

Зовнішній вигляд ASUS ProArt B550-CREATOR порадує любителів строгого дизайну і простих геометричних форм. Приємно виглядає і поєднання чорного і золотистого кольорів. З цікавих особливостей виділимо захисний кожух, встановлену заглушку інтерфейсної панелі, посилені слоти для відеокарт і радіатори охолодження M.2-накопичувачів.

ASUS ProArt B550-CREATOR

Компонування набортних елементів виконана на вищому рівні і ніяких проблем зі збіркою системи у вас не виникне: DIMM-слоти використовують засувки з одного боку, а довгі відеокарти не перекриють доступ до портів SATA. Є і всі необхідні кріпильні отвори.

ASUS ProArt B550-CREATOR

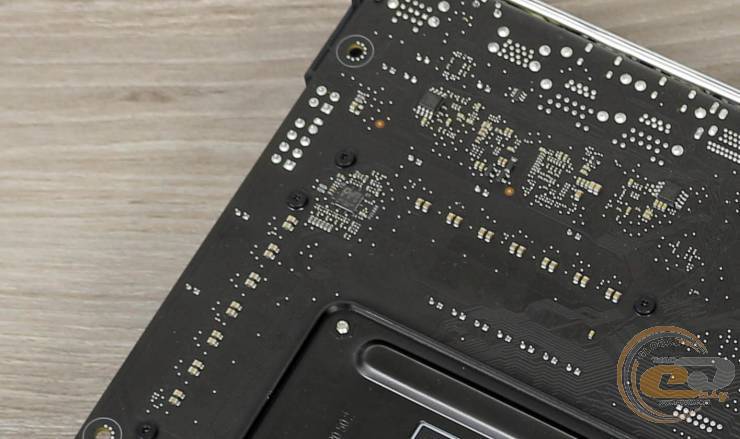

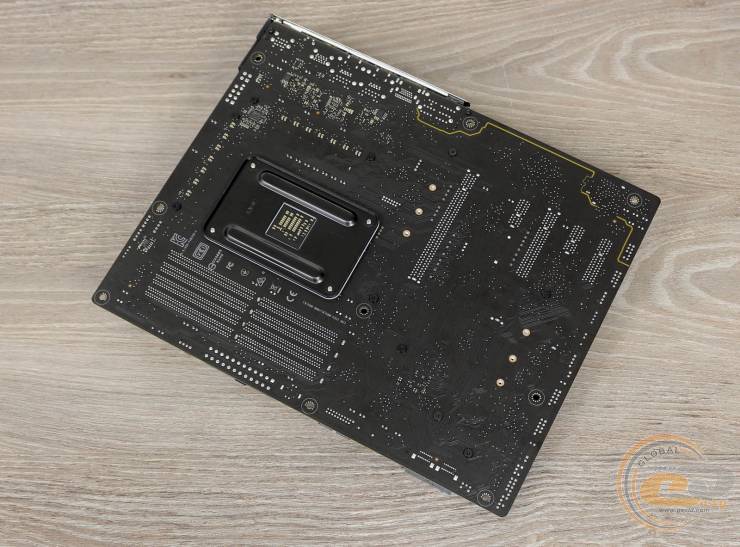

На зворотному боці друкованої плати виділимо опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ASUS ProArt B550-CREATOR

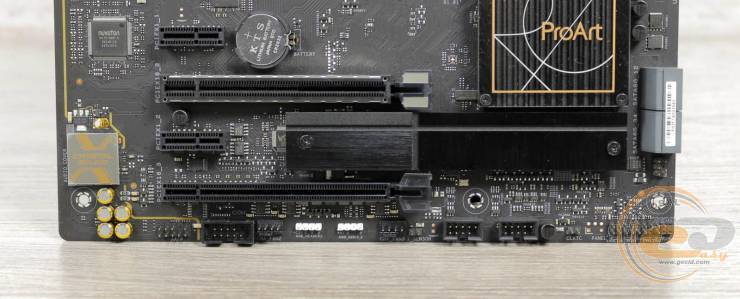

Велика частина елементів за традицією згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, порт COM, роз'єми підключення температурного датчика і світлодіодних стрічок, а також колодку підключення фронтальної панелі і джампер скидання CMOS.

Додатково зазначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

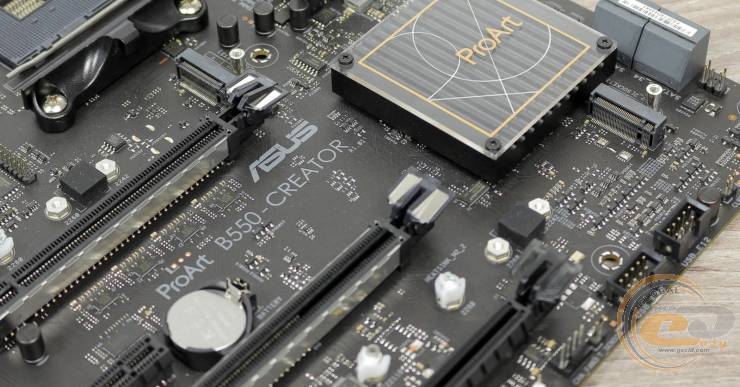

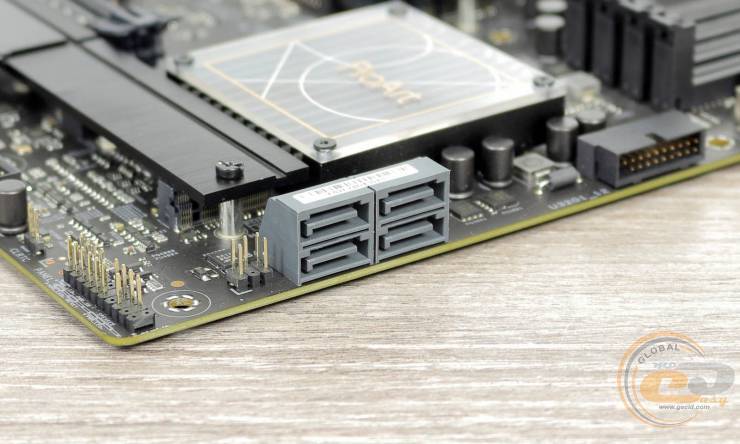

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с. Через брак чіпсетних ліній слот M.2 Socket 3 («M.2_2») ділить пропускну здатність з двома слотами PCI Express x1. За замовчуванням чотири лінії PCIe забирає накопичувач, а слоти PCIe 3.0 x1 недоступні. Але це можна змінити в BIOS.

Є ще одне обмеження: відключення слоту PCI Express 3.0 x16 у разі використання портів Thunderbolt 4 на інтерфейсній панелі.

ASUS ProArt B550-CREATOR

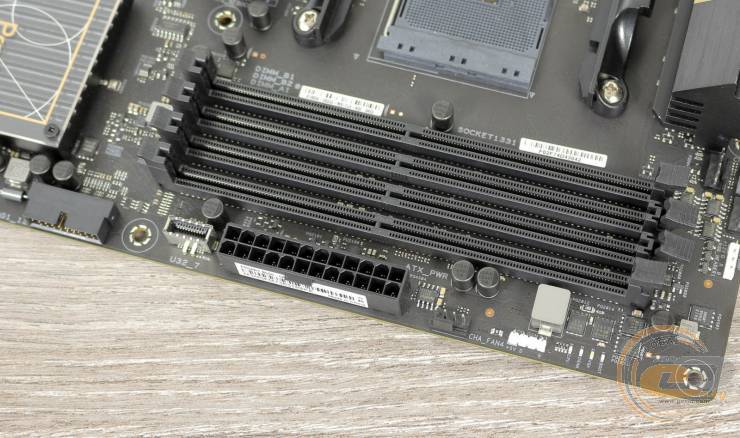

Системна плата ASUS ProArt B550-CREATOR оснащена чотирма DIMM-слотами для встановлення планок оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5100 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ.

Поруч на правому боці притулилися колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 1 Type-C.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

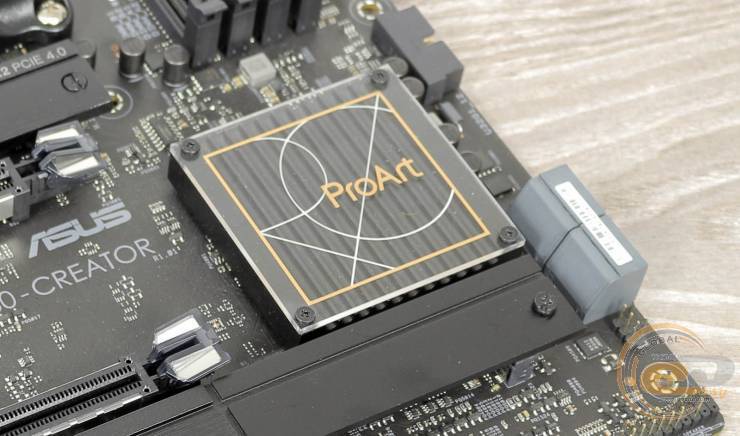

Система охолодження складається з трьох алюмінієвих радіаторів. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 46°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 43°C (при розгоні - 44°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 44°C (при розгоні - 45°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

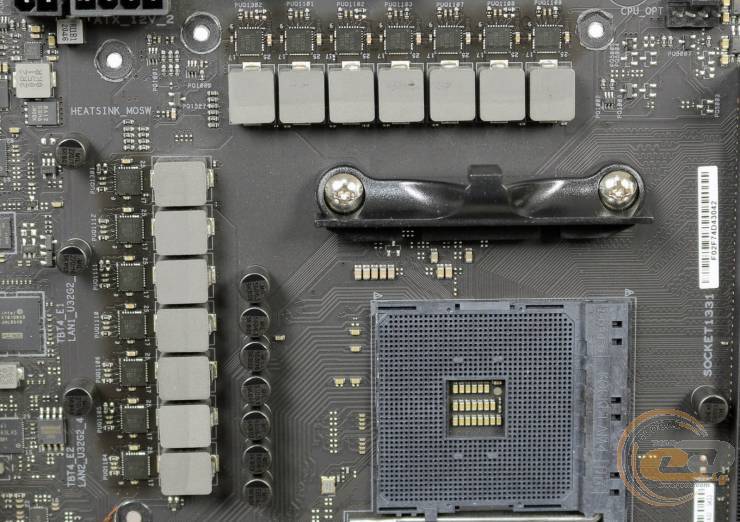

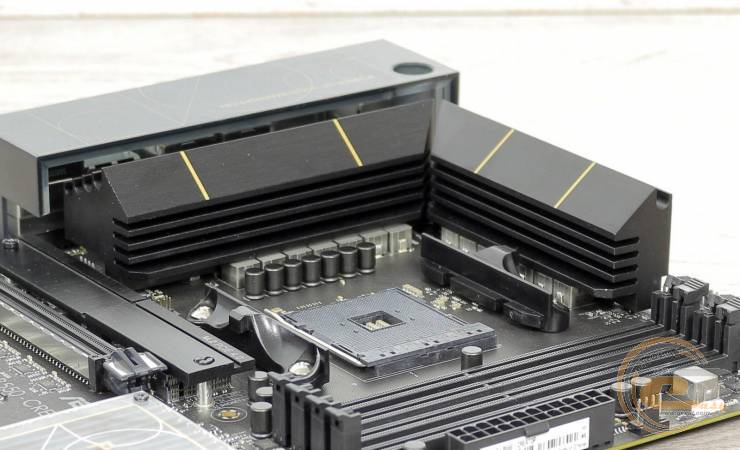

Живлення процесора здійснюється за 12+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1106JGQW. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми SiC639 від Vishay.

ASUS ProArt B550-CREATOR

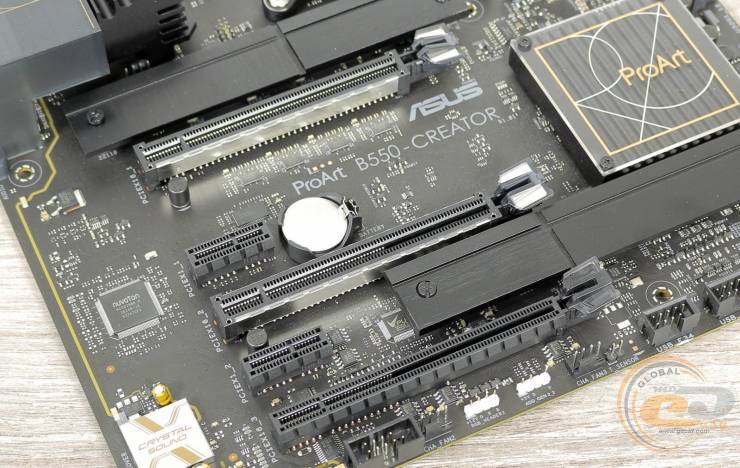

Для розширення функціональності є п'ять слотів:

  1. PCI Express 4.0 x16 (у режимі х16 або x8);
  2. PCI Express 3.0 x1;
  3. PCI Express 4.0 x16 (у режимі х8);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені тільки два (з посиленою конструкцією), які і ділять між собою доступні 16 процесорних ліній стандарту PCIe 4.0. Третій слот PCIe x16 підключений до чіпсету і використовує тільки 4 лінії.

ASUS ProArt B550-CREATOR

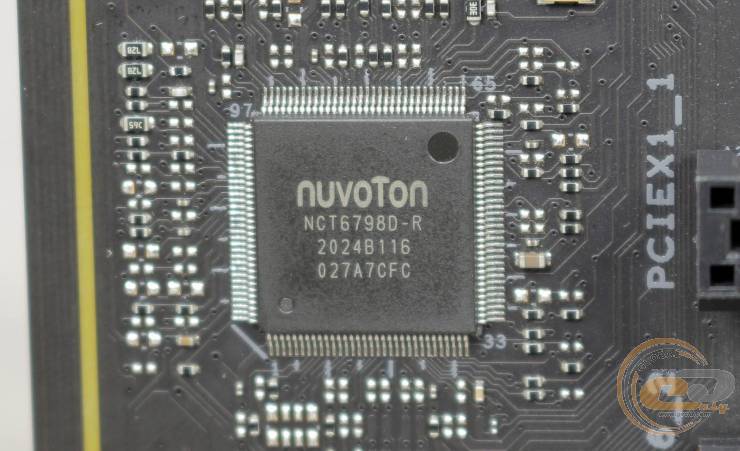

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R, яка забезпечує моніторинг і управління портами COM і PS/2.

ASUS ProArt B550-CREATOR

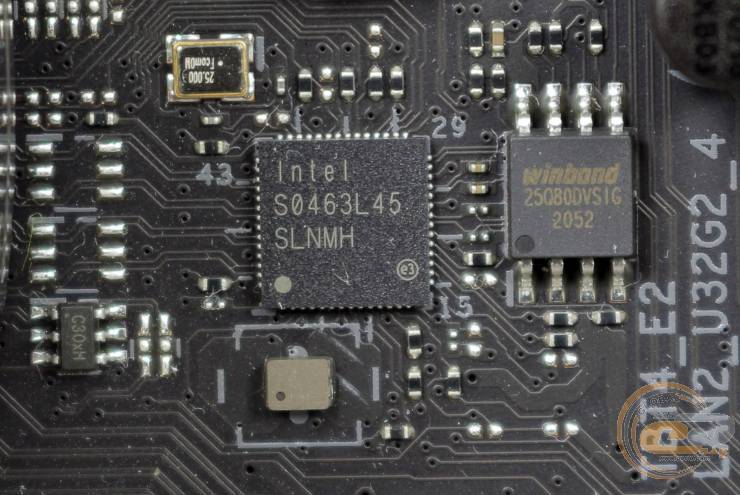

Для підтримки мережевих з'єднань слугує пара LAN-контролерів Intel I225-V (SLNMH) з максимальною пропускною здатністю 2,5 Гбіт/с.
