Огляд материнської плати ASUS Pro B560M-C/CSM: коли стабільність важливіша понтів

25-10-2021

У світі комп'ютерного заліза вже давно йде війна за покупця. Хтось вибув з гонки, але компанії Intel і AMD все ще борються за любов покупця до своїх систем. Так само йде війна і в корпоративному сегменті.

Сьогодні у нас на огляді материнська плата для процесорів Intel на B560-м чіпсеті. У ньому немає додаткових функцій, наприклад, розгону процесора, що добре в ціновому плані для бюджетних ігрових збірок. Зате з'явилася можливість розгону пам'яті, що позитивно позначається на продуктивності системи в цілому.

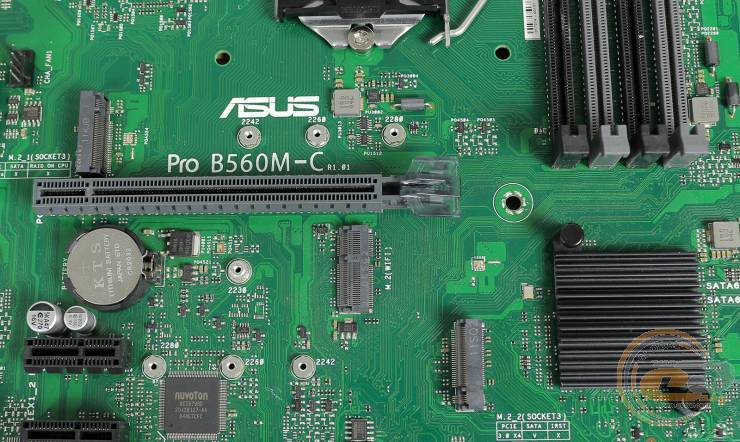

ASUS Pro B560M-C/CSM

Материнська плата ASUS Pro B560M-C/CSM використовує звичний у бізнес-сегменті зелений колір текстоліту. З першого погляду впадає відсутність радіаторів у підсистемі живлення. Чи так це критично при встановленні потужного процесора? Зараз все розповімо і попутно можна порівняти з ігровою моделлю ASUS TUF GAMING B560M-PLUS.

Специфікація

Модель

ASUS Pro B560M-C/CSM

Чіпсет

Intel B560

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

11-е та 10-е покоління Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4600 МГц

Слоти розширення

1 x PCI Express 4.0 x16 (x16)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; SATA і PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбіт/с

LAN

1 x Intel I219-V (GbE) (10/100/1000 Мбіт/с)

Звукова підсистема

7.1-канальний Realtek ALC897

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

4 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

2 x DisplayPort

1 x HDMI

1 x M.2 Key E

1 x RJ45

3 x 3,5-мм аудіо

2 x PS/2

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

2 х COM

1 х LPT

1 x TPM

1 x SPI

BIOS

AMI UEFI BIOS

Форм-фактор

microATX (244 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплект постачання

ASUS Pro B560M-C/CSM ASUS Pro B560M-C/CSM

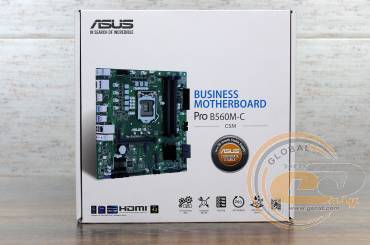

Материнська плата упакована до білої коробки з щільного картону. Сама вона зображена на зверхньому боці, а на зворотному перераховані її характеристики і переваги. На жаль, інформація надана в основному англійською мовою.

ASUS Pro B560M-C/CSM

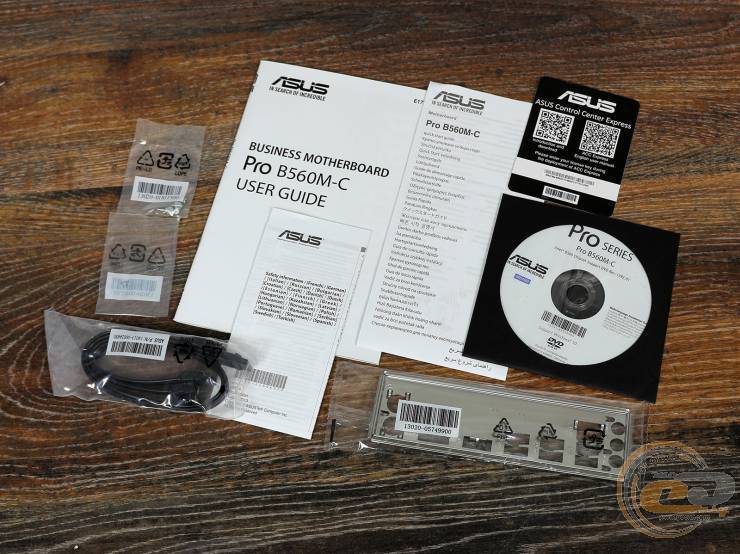

Комплектація містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • один кабель SATA;
  • заглушку до корпуса;
  • набір кріпильних гвинтів для накопичувача M.2.

Дизайн і особливості плати

ASUS Pro B560M-C/CSM

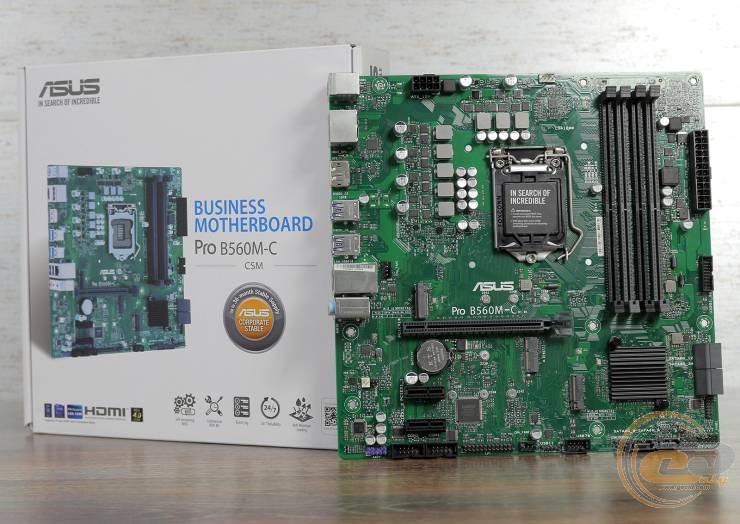

Зовні ASUS Pro B560M-C/CSM виглядає ультра бюджетною. Вона виконана в зеленому кольорі, без радіаторів на ланцюгах живлення або LED-підсвічування.

ASUS Pro B560M-C/CSM

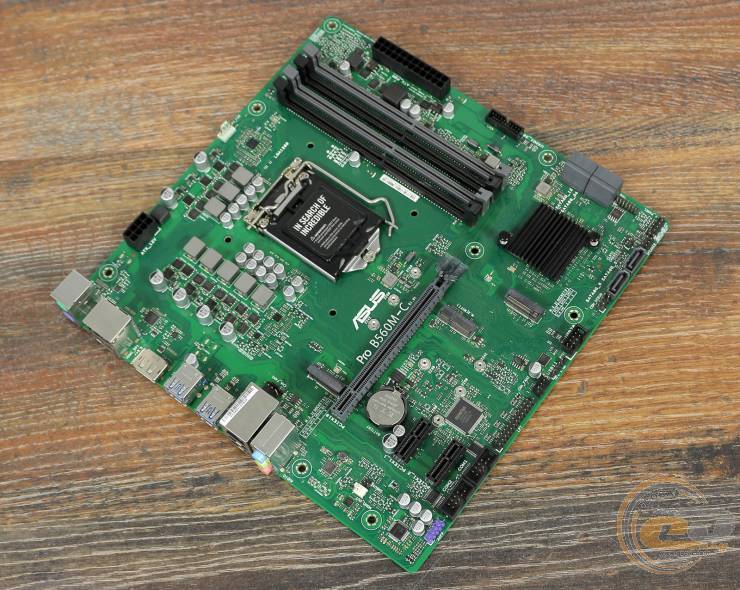

Розташування всіх компонентів на материнській платі цілком стандартне і нічим особливим не виділяється. Перпендикулярне встановлення двох з шести портів SATA 6 Гбіт/с може викликати складності підключення при використанні габаритної карти розширення в крайніх портах PCIe 3.0 x1.

ASUS Pro B560M-C/CSM

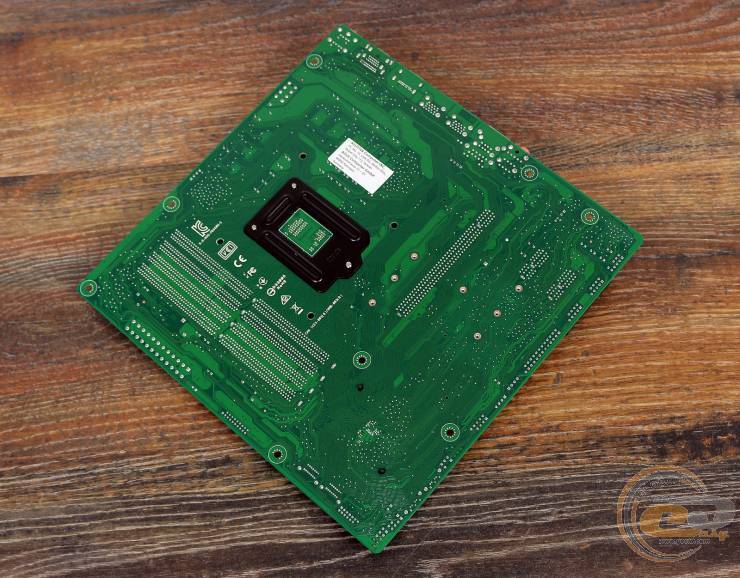

Знизу материнської плати нічого особливого нас не очікує: все та ж класична притискна пластина і пластикові ніжки радіатора чіпсета.

ASUS Pro B560M-C/CSM

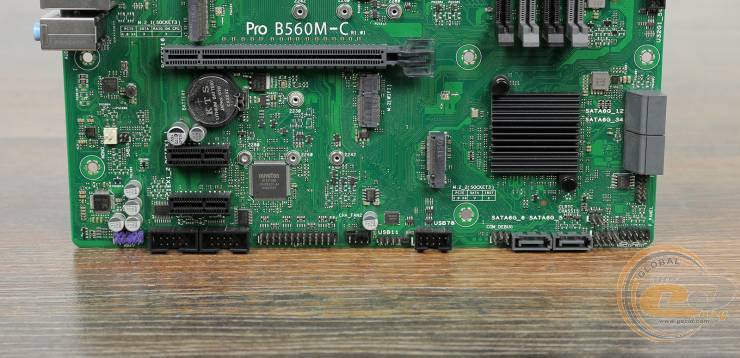

Якщо звернути увагу на зверхню нижню частину материнської плати, то можна помітити основні відмінності продукту бізнес-класу від геймерской серії - наявність портів COM1, COM2, LPT і COM_Debug. Це дуже важливо для офісних центрів, де ці інтерфейси активно використовуються для підключення периферії.

Трохи вище притулився слот M.2 (WIFI) під модуль бездротових інтерфейсів, який доведеться купувати окремо. Після цього ПК можна буде підключити до мережі бездротовим шляхом.

ASUS Pro B560M-C/CSM

Додатково розташовані роз'єми для підключення кнопок ввімкнення і вимкнення, світлової індикації роботи системи, USB 2.0 і колодка аудіорознімів.

ASUS Pro B560M-C/CSM

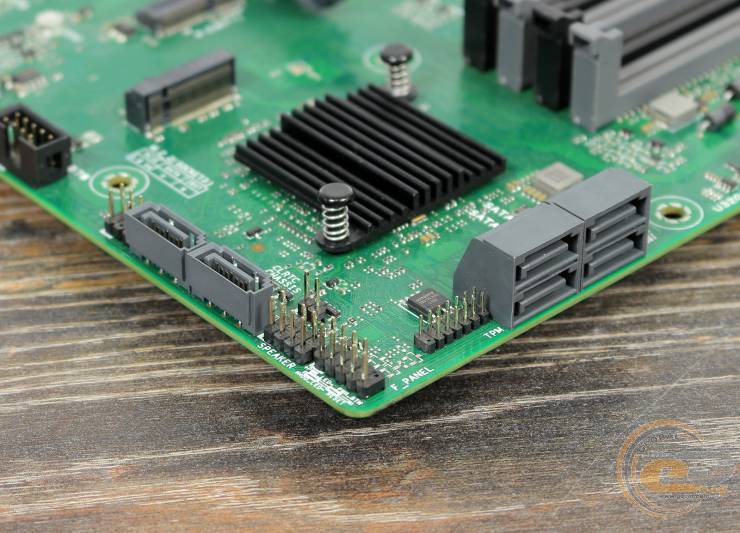

Біля інтерфейсів SATA знаходиться колодка TPM для встановлення кріптопроцесора, що допомагає захистити дані користувача за допомогою спеціального шифрувального пристрою.

ASUS Pro B560M-C/CSM

За організацію дискової системи відповідають шість портів SATA 6 Гбіт/с і два M.2 Socket 3. Не обійшлося без обмежень. Перше стосується інтерфейсу M2_1: він буде доступний тільки при використанні процесорів Intel Core 11-го покоління. Друге обмеження стосується роз'єму M2_2: при встановленні SSD у режимі SATA порт SATA6G_2 буде недоступний.

ASUS Pro B560M-C/CSM

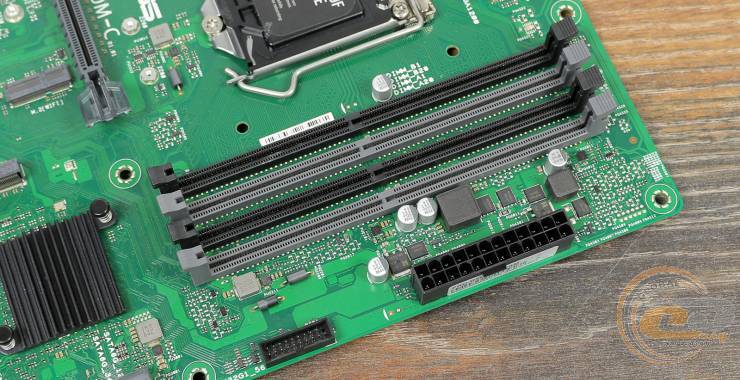

ASUS Pro B560M-C/CSM має 4 DIMM-слоти для оперативної пам'яті стандарту DDR4 з сумарним об'ємом до 128 ГБ включно. Максимальна частота підтримуваної ОЗП досягає 4600 МГц у розгоні.

Тут же притулилася колодка USB 3.2 Gen 1 для підключення на виносну панель.

ASUS Pro B560M-C/CSM

На платі відсутні радіатори охолодження ланцюга живлення, що негативно позначається на температурних показниках і може зменшити термін роботи електронних компонентів від впливу високих температур.

Під час тестування 15-ти хвилинним тестом в AIDA64 (Stress FPU, Stress CPU, Stress Cache, Stress Memory), ми зафіксували такі максимальні температури:

  • на чіпсеті - 44°С;
  • на нижніх MOSFET-транзисторах - 86°C;
  • на верхніх MOSFET-транзисторах - 74°C.

Для порівняння згадаємо показники ASUS TUF GAMING B560M-PLUS: на її радіаторах температура не перевищує за 45°С.

ASUS Pro B560M-C/CSM

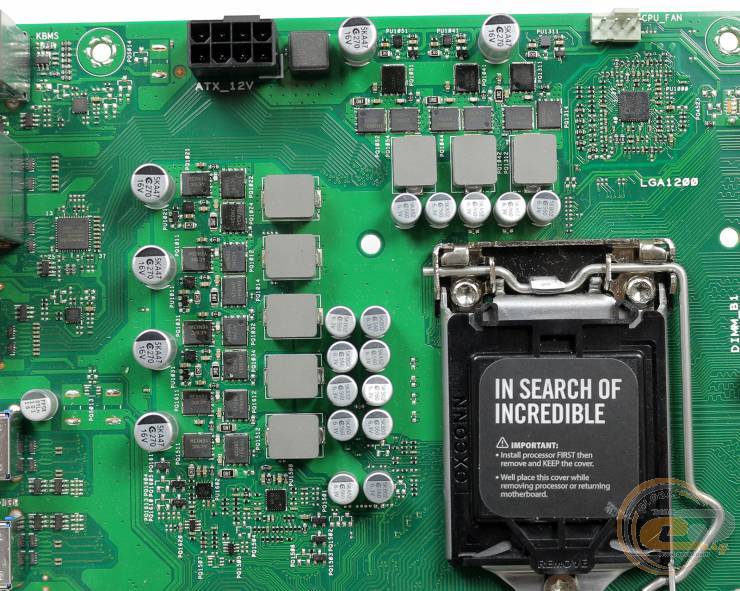

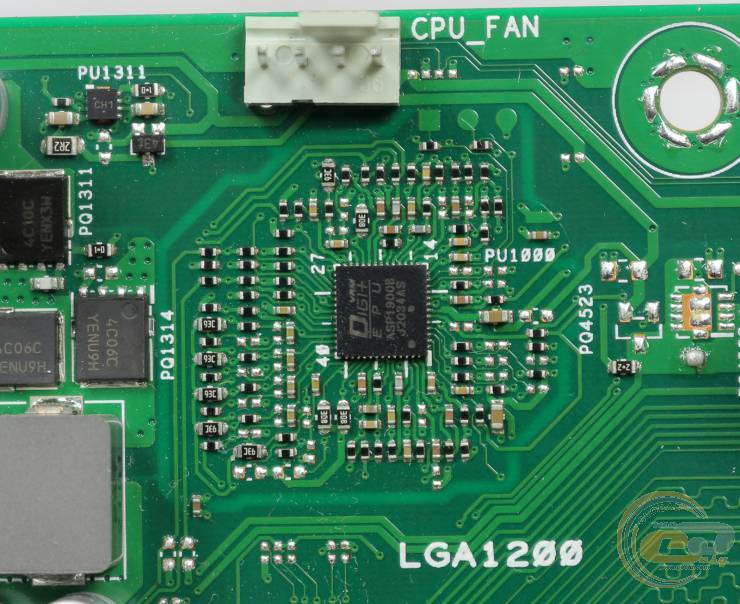

Живлення процесора реалізовано на базі 8-фазної схеми під керуванням ШІМ-контролера ASP1900B. У ланцюгах використовуються твердотільні конденсатори, феритові дроселі і транзистори ON Semiconductor 4C10C і 4C06C для нижнього і верхнього ключа відповідно.

ASUS Pro B560M-C/CSM

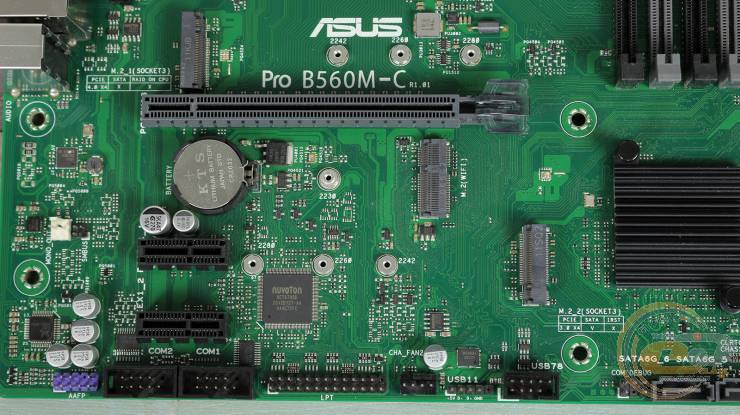

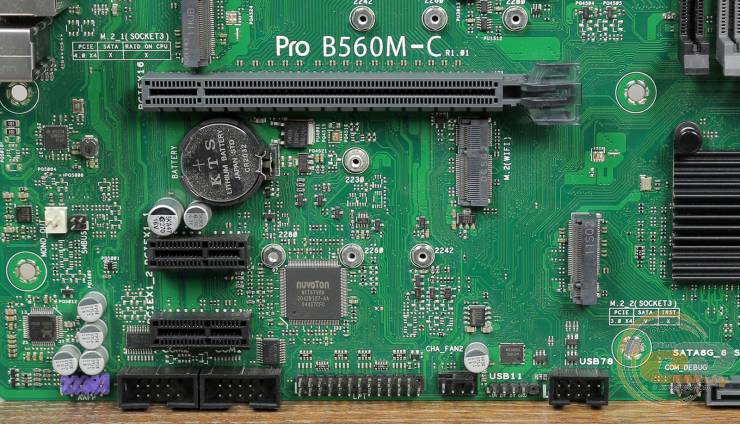

Можливості ASUS Pro B560M-C/CSM можна розширити за допомогою трьох слотів:

  1. PCIe 4.0/3.0 x16;
  2. PCIe 3.0 x1;
  3. PCIe 3.0 x1.

На основному слоті під відеокарту використовується звичайний, а не посилений роз'єм, адже материнська плата не націлена на геймерів.

ASUS Pro B560M-C/CSM

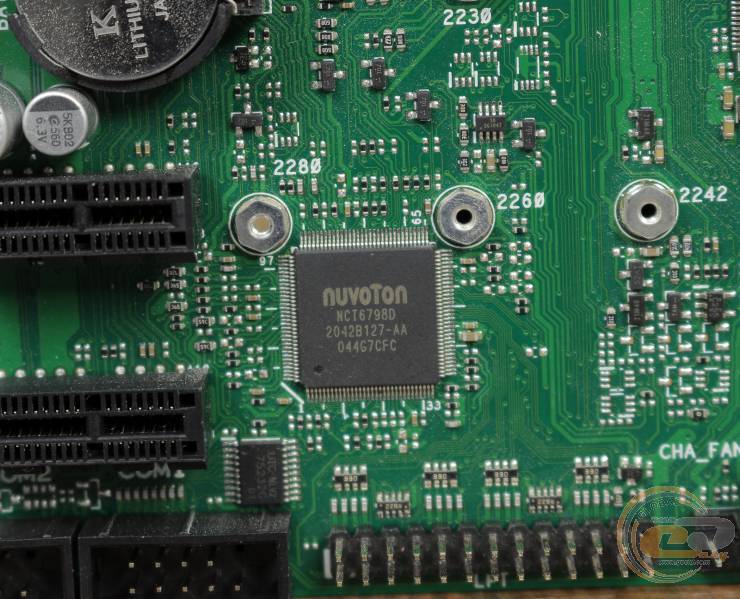

Моніторнінг системи покладено на мікросхему NUVOTON NCT6798D.

ASUS Pro B560M-C/CSM

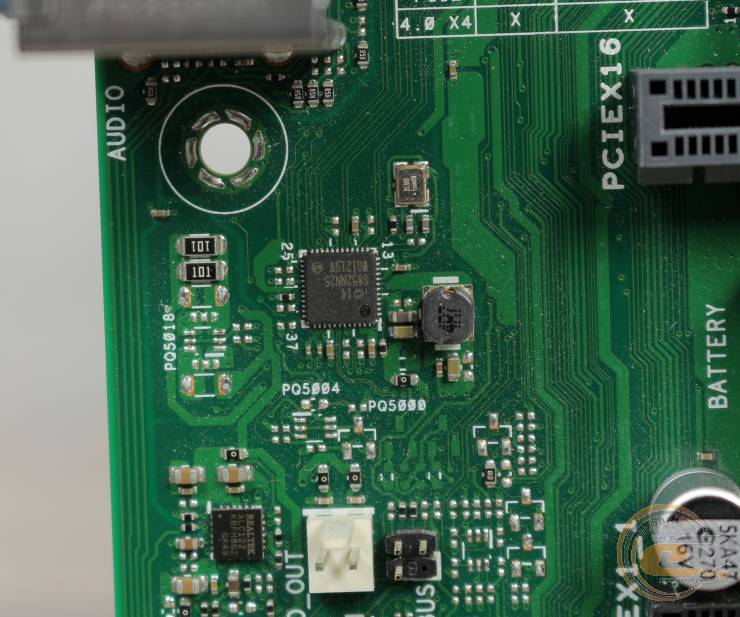

За мережеві можливості відповідає гігабітний LAN-контролер Intel I219V.

ASUS Pro B560M-C/CSM

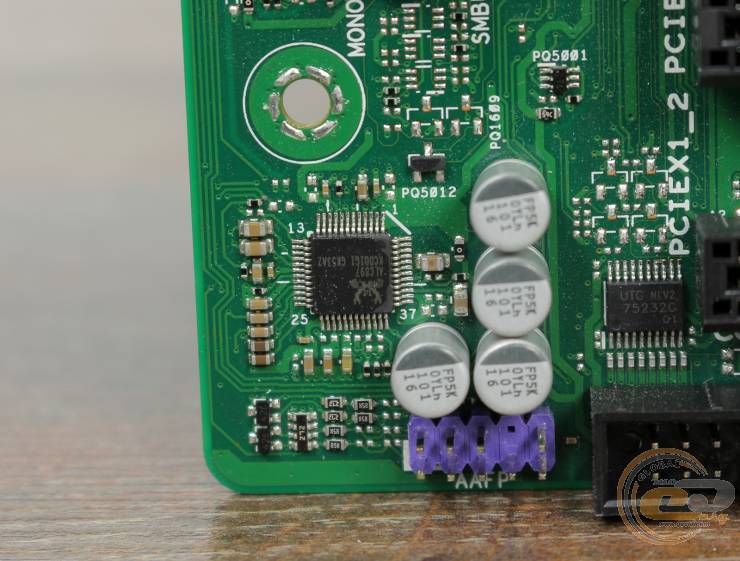

Аудіопідсистема реалізована на базі кодека Realtek ALC897. Правда, він працює вже не в парі з японськими аудіоконденсаторами Nichicon, а зі звичайними твердотільними. Це може негативно відіб'ється на якості звуку, що не так і важливо в цільовому бізнес-сегменті.
