Огляд і тестування материнської плати ASUS PRIME Z390M-PLUS: вхідний квиток до світу розгону

На жаль, політика компанії Intel не змінюється, і доступ до розгону процесорів з розблокованим множником як і раніше залишається долею виключно топових чіпсетів Z-серії. Користувачів просто ставлять перед фактом: хочете розгін - платите за флагман. На щастя, виробники материнських плат намагаються випускати максимально доступні моделі навіть на Intel Z390, і ASUS не виняток.

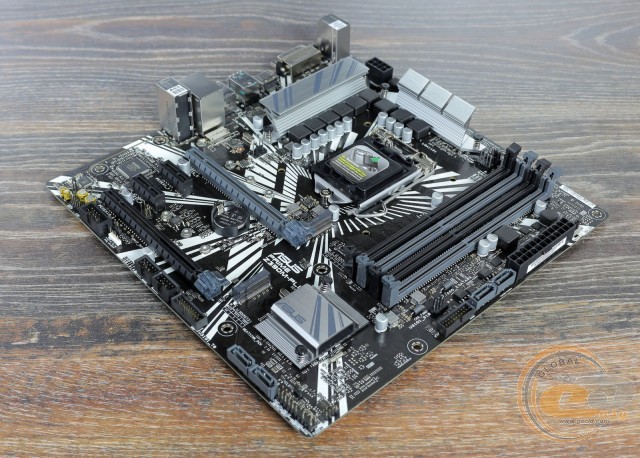

ASUS PRIME Z390M-PLUS

Не так давно ми познайомилися з найбільш доступною моделлю формату ATX від тайванського виробника - ASUS PRIME Z390-P, вартість якої становить близько $165. Цього разу до нас в руки потрапила ще більш доступне рішення - ASUS PRIME Z390M-PLUS. Індекс «М» у назві вказує на компактний формат microATX, а значить, новинка володіє більш скромними можливостями щодо розширення, що і дозволило знизити кінцеву вартість у середньому до $154. Давайте ж розбиратися: чи варто гнатися за максимально доступною моделлю або краще переплатити?

Специфікація

Модель

ASUS PRIME Z390M-PLUS

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x RJ45

4 х USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME Z390M-PLUS ASUS PRIME Z390M-PLUS

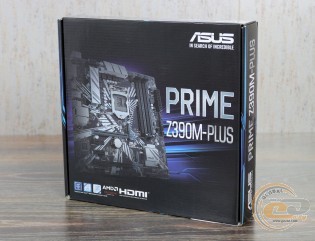

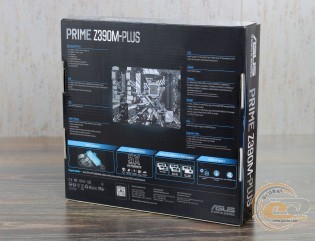

Материнська плата ASUS PRIME Z390M-PLUS постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і головні переваги кожного системного вузла.

ASUS PRIME Z390M-PLUS

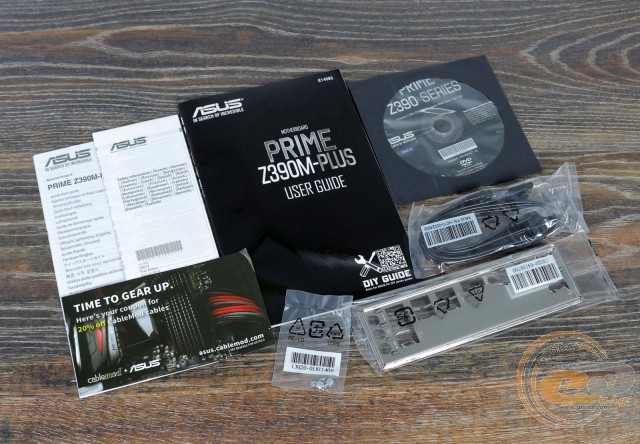

У комплекті постачання ми виявили пару кабелів SATA, заглушку інтерфейсної панелі, набір гвинтиків для M.2-накопичувачів, звичний диск з ПЗ і набір паперової документації.

Дизайн і особливості плати

ASUS PRIME Z390M-PLUS

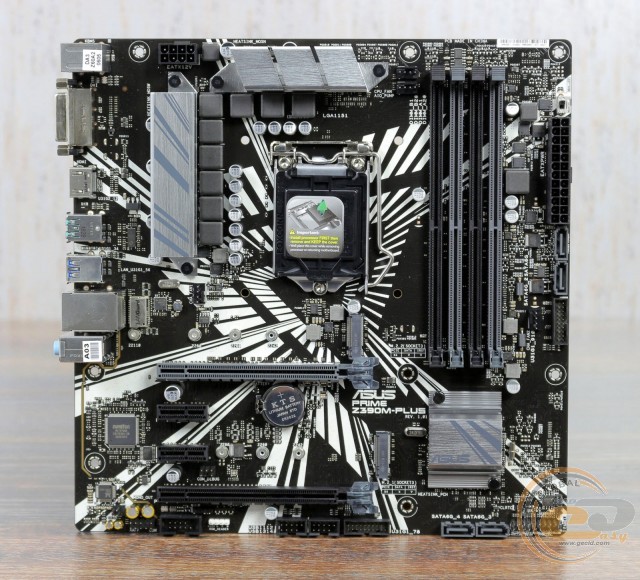

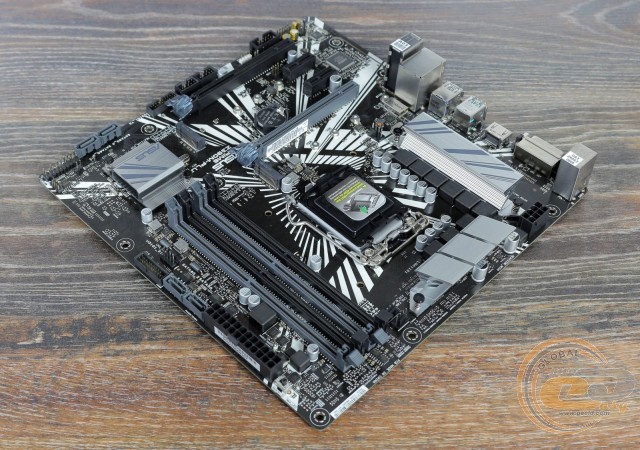

Перед нами типовий представник лінійки ASUS PRIME нижнього цінового сегмента, виконаний на друкованій платі коричневого кольору. Її вигляд трохи освіжає візерунок у світлих тонах. Також нас зустрічають радіатори простої форми сріблястого кольору і повна відсутність будь-яких бонусів у вигляді захисних кожухів і радіаторів M.2-накопичувачів. Таким чином проявляється прагнення ASUS максимально знизити кінцеву вартість новинки.

ASUS PRIME Z390M-PLUS

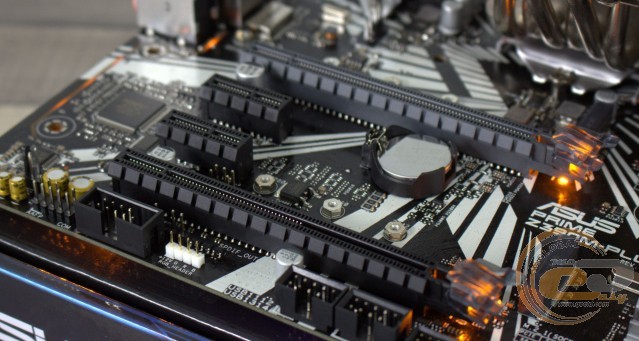

Є ілюмінація, проте це не ASUS Aura Sync, а більш простий аналог. Підсвічується смуга в області звукової підсистеми, а також обидві засувки слотів PCI Express 3.0 x16. При бажанні можна підключити світлодіодну стрічку, адже в розпорядженні є відповідна колодка.

ASUS PRIME Z390M-PLUS

Що ж стосується компонування і зручності збірки системи, то в очі відразу впадає перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до двох з них може бути ускладнений тільки в разі встановлення габаритної плати розширення в другий слот PCI Express 3.0 x16. В іншому ж ніяких претензій у нас не виникло: DIMM-слоти обладнані засувками тільки з одного боку, а більшість портів і роз'ємів знаходяться на достатньому видаленні один від одного.

ASUS PRIME Z390M-PLUS

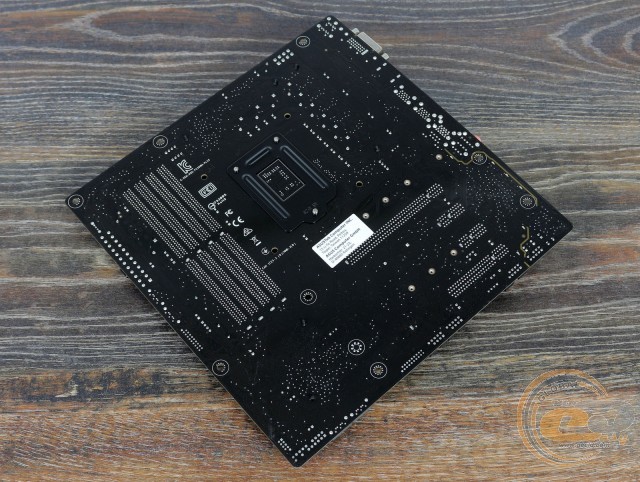

Глянувши на зворотний бік, можна відзначити стандартну опорну пластину процесорного роз'єму. Радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS PRIME Z390M-PLUS

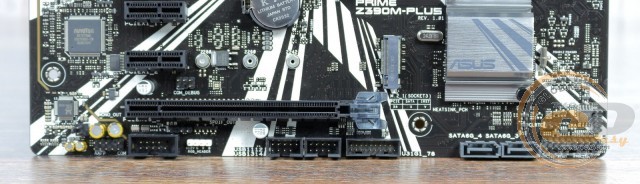

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS, порт COM, роз'єм для LED-стрічки, а також колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка чотирьох внутрішніх і чотирьох зовнішніх USB 3.1 Gen 1. Що ж стосується USB 2.0, то їх всього чотири, і всі вони внутрішні.

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

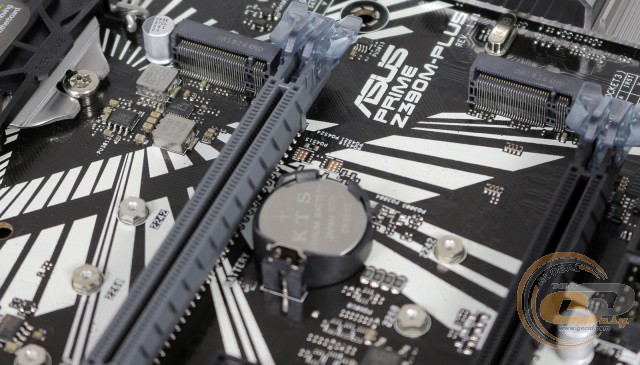

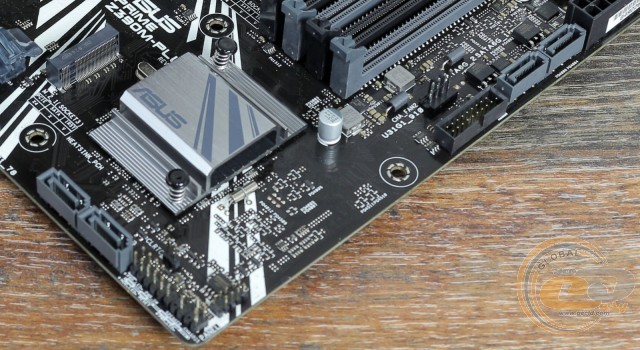

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с замість традиційних шести. Зате без будь-яких обмежень при підключенні.

ASUS PRIME Z390M-PLUS

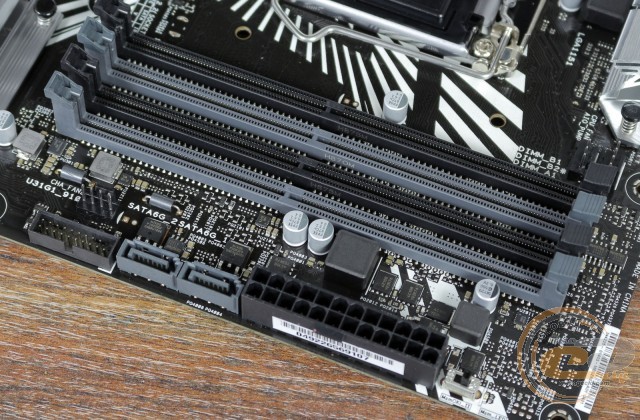

Плата ASUS PRIME Z390M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо другу колодку підключення виносної панелі з портами USB 3.1 Gen 1 і перемикач «MemOK! II».

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

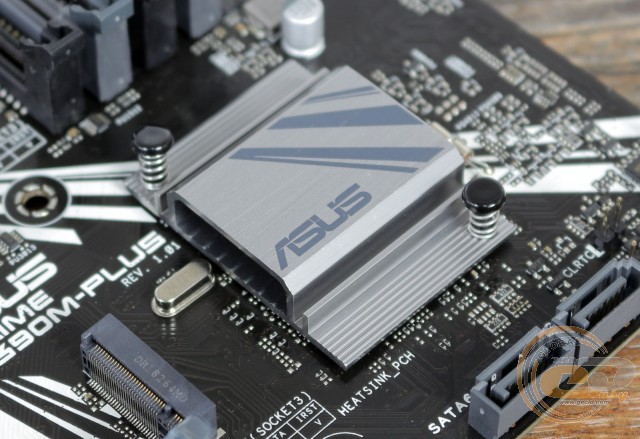

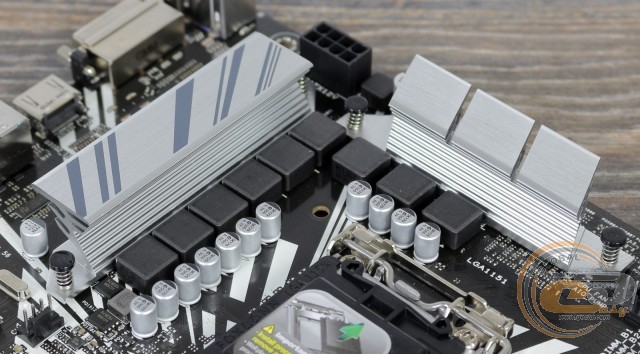

Система охолодження складається з трьох алюмінієвих радіаторів: один відводить тепло від чіпсета Intel Z390, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 42,7°C (при розгоні - 42,9°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 51,8°C (при розгоні - 64°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 70,3°C (при розгоні - 76,7°C);
  • дроселі - 77,6°C (при розгоні - 83,4°C).

Якщо захочете поекспериментувати з розгоном, то слід подбати про гарну циркуляцію повітря усередині корпусу.

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

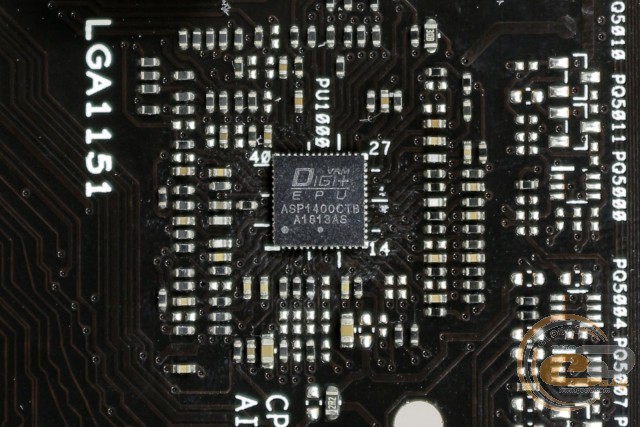

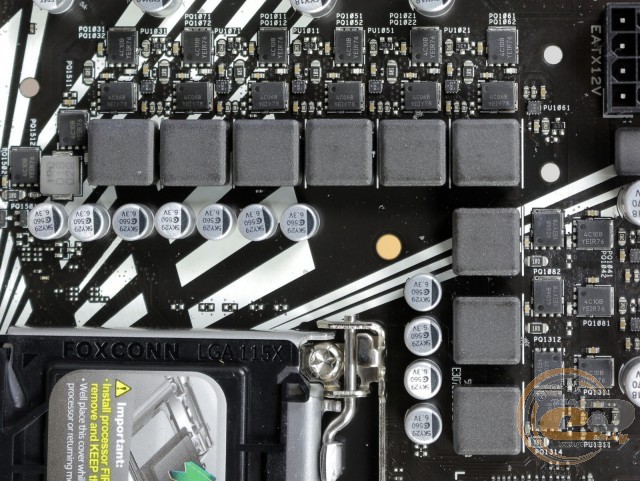

Живлення процесора здійснюється за 6+3-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS PRIME Z390M-PLUS

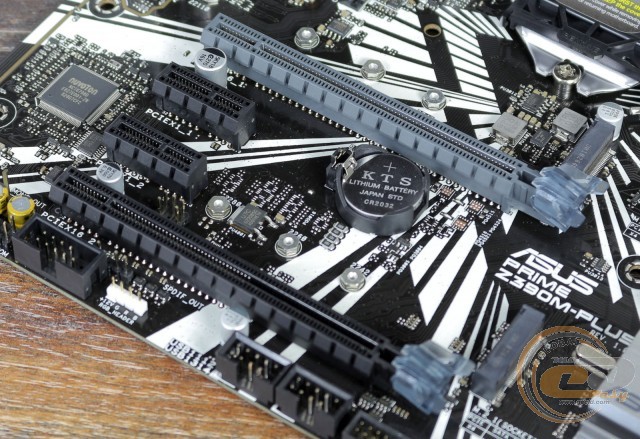

Для розширення функціональності ASUS PRIME Z390M-PLUS у вас є в розпорядженні чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі x4).

Хоча Intel Z390 підтримує розподіл 16 процесорних ліній PCI Express 3.0 між двома слотами, але виробник вирішив підключити другий роз'єм до чіпсету, обмеживши його пропускну здатність 4 лініями. У підсумку зможете встановити дві відеокарти тільки в режимі AMD CrossFireX (x16+x4).
